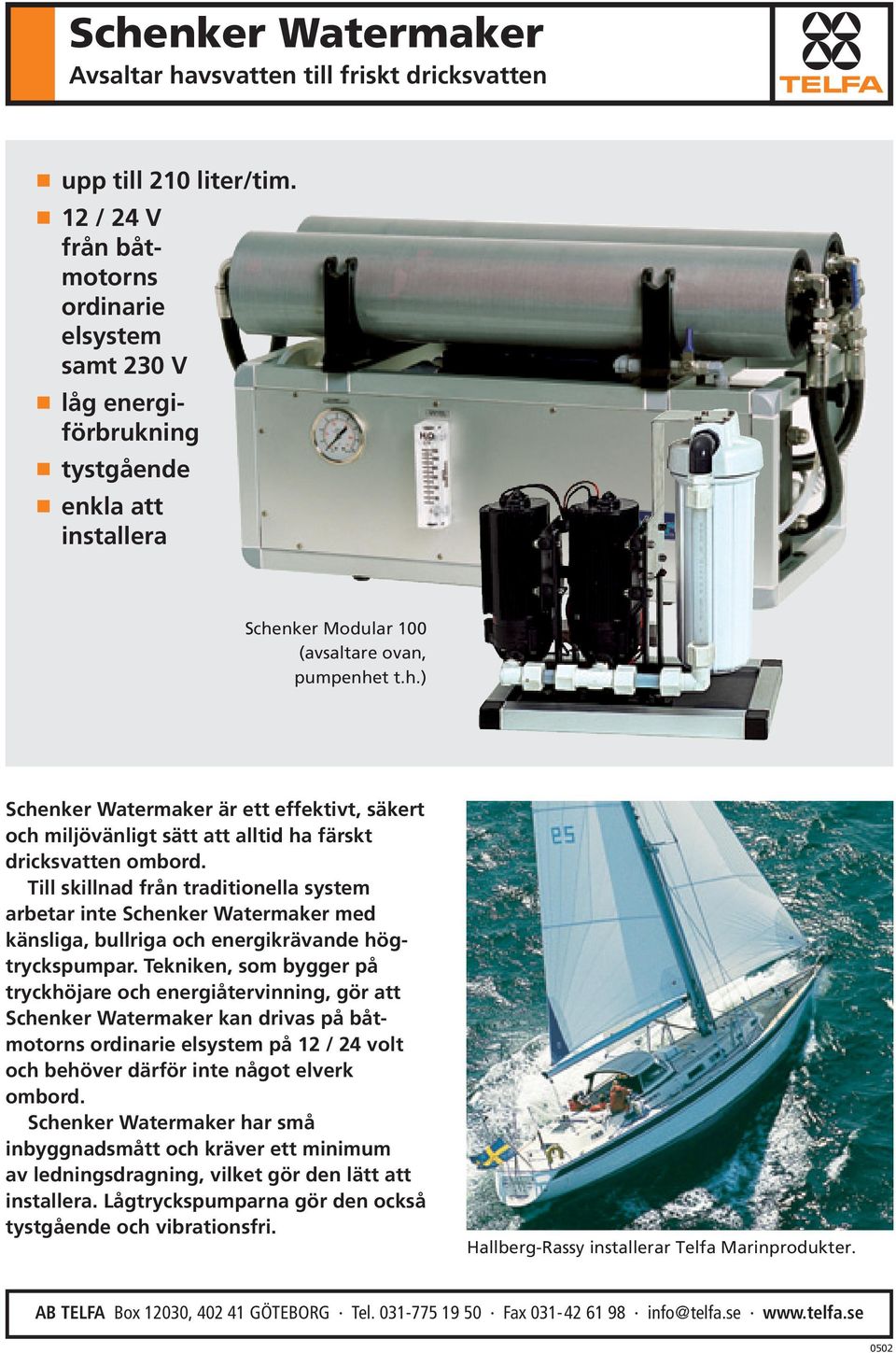

1 Avsaltar havsvatten till friskt dricksvatten upp till 210 liter/tim. 12 / 24 V från båtmotorns ordinarie elsystem samt 230 V låg energiförbrukning tystgående enkla att installera Schenker Modular 100 (avsaltare ovan, pumpenhet t.h.) Schenker Watermaker är ett effektivt, säkert och miljövänligt sätt att alltid ha färskt dricksvatten Till skillnad från traditionella system arbetar inte Schenker Watermaker med känsliga, bullriga och energikrävande högtryckspumpar. Tekniken, som bygger på tryckhöjare och energiåtervinning, gör att Schenker Watermaker kan drivas på båtmotorns ordinarie elsystem på 12 / 24 volt och behöver därför inte något elverk Schenker Watermaker har små inbyggnadsmått och kräver ett minimum av ledningsdragning, vilket gör den lätt att installera. Lågtryckspumparna gör den också tystgående och vibrationsfri. Hallberg-Rassy installerar Telfa Marinprodukter. AB TELFA Box 12030, GÖTEBORG Tel Fax info@telfa.se 0502

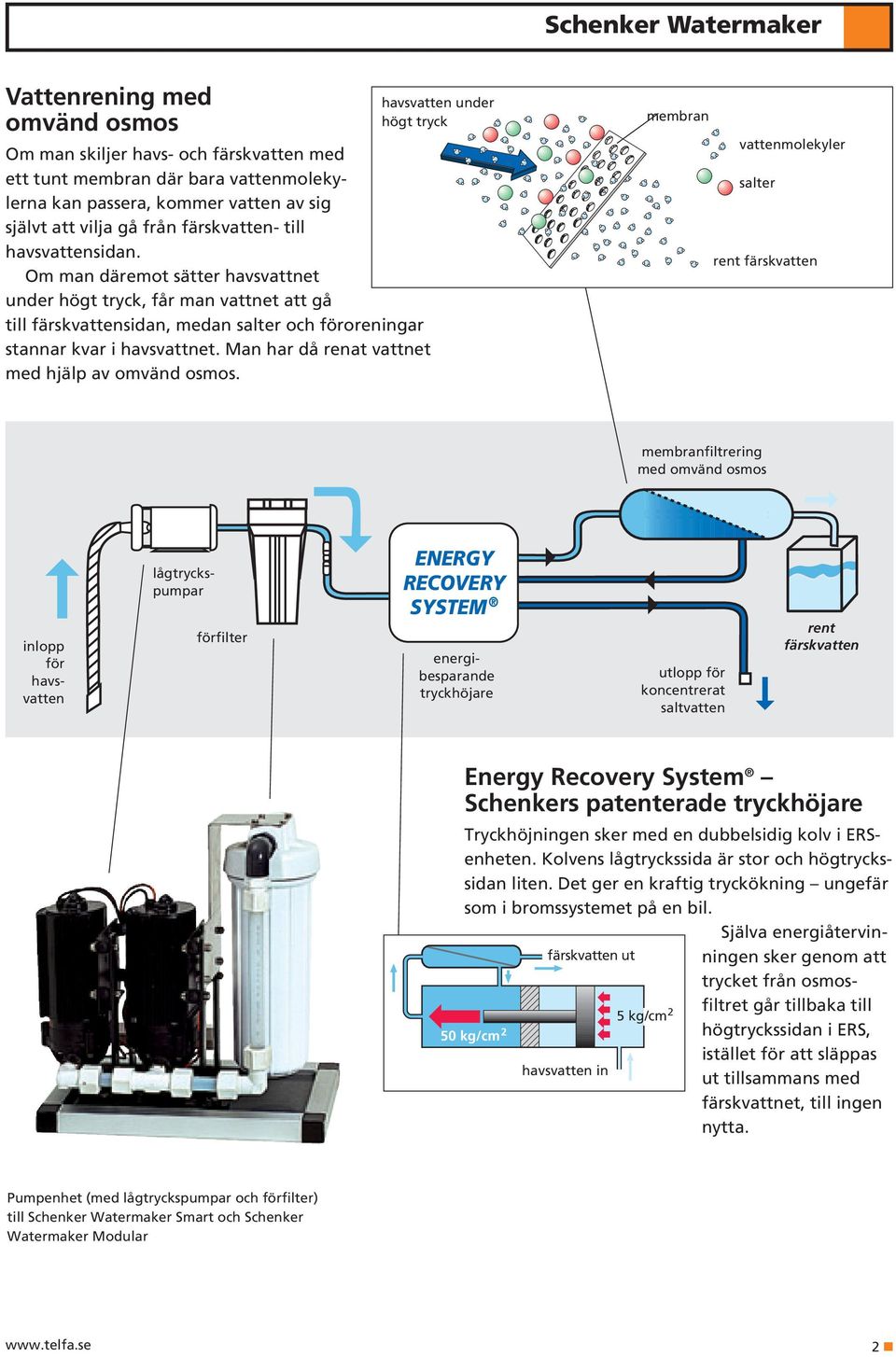

2 Vattenrening med omvänd osmos Om man skiljer havs- och färskvatten med ett tunt membran där bara vattenmolekylerna kan passera, kommer vatten av sig självt att vilja gå från färskvatten- till havsvattensidan. Om man däremot sätter havsvattnet under högt tryck, får man vattnet att gå till färskvattensidan, medan salter och föroreningar stannar kvar i havsvattnet. Man har då renat vattnet med hjälp av omvänd osmos. havsvatten under högt tryck membran vattenmolekyler salter rent färskvatten membranfiltrering med omvänd osmos förfilter ENERGY RECOVERY SYSTEM inlopp för havsvatten lågtryckspumpar energibesparande tryckhöjare utlopp för koncentrerat saltvatten rent färskvatten Energy Recovery System Schenkers patenterade tryckhöjare Tryckhöjningen sker med en dubbelsidig kolv i ERSenheten. Kolvens lågtryckssida är stor och högtryckssidan liten. Det ger en kraftig tryckökning ungefär som i bromssystemet på en bil. Själva energiåtervinningen sker genom att färskvatten ut trycket från osmosfiltret går tillbaka till 5 kg/cm 2 50 kg/cm 2 högtryckssidan i ERS, istället för att släppas havsvatten in ut tillsammans med färskvattnet, till ingen nytta. Pumpenhet (med lågtryckspumpar och förfilter) till Schenker Watermaker Smart och Schenker Watermaker Modular 2

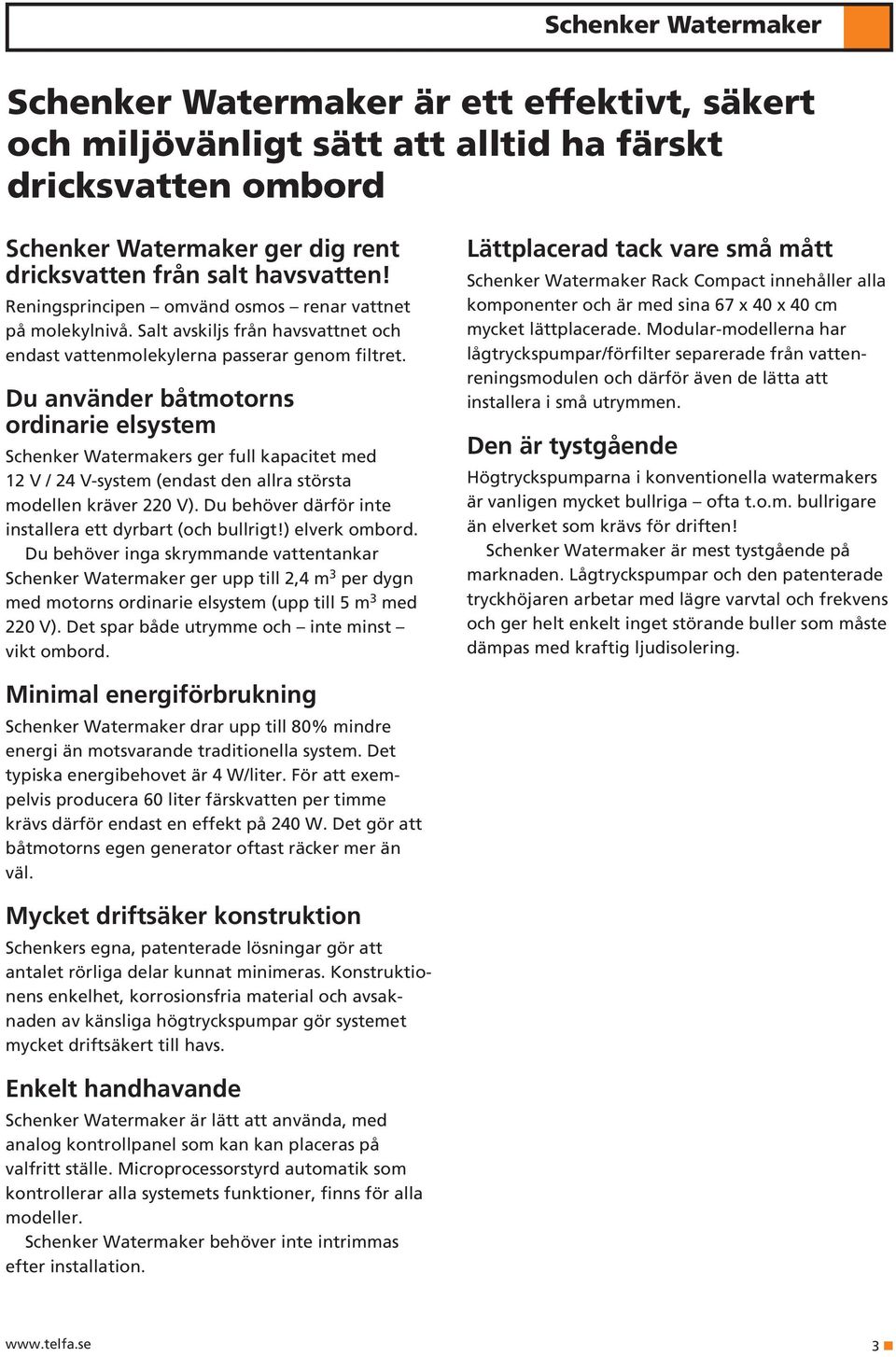

3 Schenker Watermaker är ett effektivt, säkert och miljövänligt sätt att alltid ha färskt dricksvatten ombord Schenker Watermaker ger dig rent dricksvatten från salt havsvatten! Reningsprincipen omvänd osmos renar vattnet på molekylnivå. Salt avskiljs från havsvattnet och endast vattenmolekylerna passerar genom filtret. Du använder båtmotorns ordinarie elsystem Schenker Watermakers ger full kapacitet med 12 V / 24 V-system (endast den allra största modellen kräver 220 V). Du behöver därför inte installera ett dyrbart (och bullrigt!) elverk Du behöver inga skrymmande vattentankar Schenker Watermaker ger upp till 2,4 m 3 per dygn med motorns ordinarie elsystem (upp till 5 m 3 med 220 V). Det spar både utrymme och inte minst vikt Lättplacerad tack vare små mått Schenker Watermaker Rack Compact innehåller alla komponenter och är med sina 67 x 40 x 40 cm mycket lättplacerade. Modular-modellerna har lågtryckspumpar/förfilter separerade från vattenreningsmodulen och därför även de lätta att installera i små utrymmen. Den är tystgående Högtryckspumparna i konventionella watermakers är vanligen mycket bullriga ofta t.o.m. bullrigare än elverket som krävs för driften! Schenker Watermaker är mest tystgående på marknaden. Lågtryckspumpar och den patenterade tryckhöjaren arbetar med lägre varvtal och frekvens och ger helt enkelt inget störande buller som måste dämpas med kraftig ljudisolering. Minimal energiförbrukning Schenker Watermaker drar upp till 80% mindre energi än motsvarande traditionella system. Det typiska energibehovet är 4 W/liter. För att exempelvis producera 60 liter färskvatten per timme krävs därför endast en effekt på 240 W. Det gör att båtmotorns egen generator oftast räcker mer än väl. Mycket driftsäker konstruktion Schenkers egna, patenterade lösningar gör att antalet rörliga delar kunnat minimeras. Konstruktionens enkelhet, korrosionsfria material och avsaknaden av känsliga högtryckspumpar gör systemet mycket driftsäkert till havs. Enkelt handhavande Schenker Watermaker är lätt att använda, med analog kontrollpanel som kan kan placeras på valfritt ställe. Microprocessorstyrd automatik som kontrollerar alla systemets funktioner, finns för alla modeller. Schenker Watermaker behöver inte intrimmas efter installation. 3

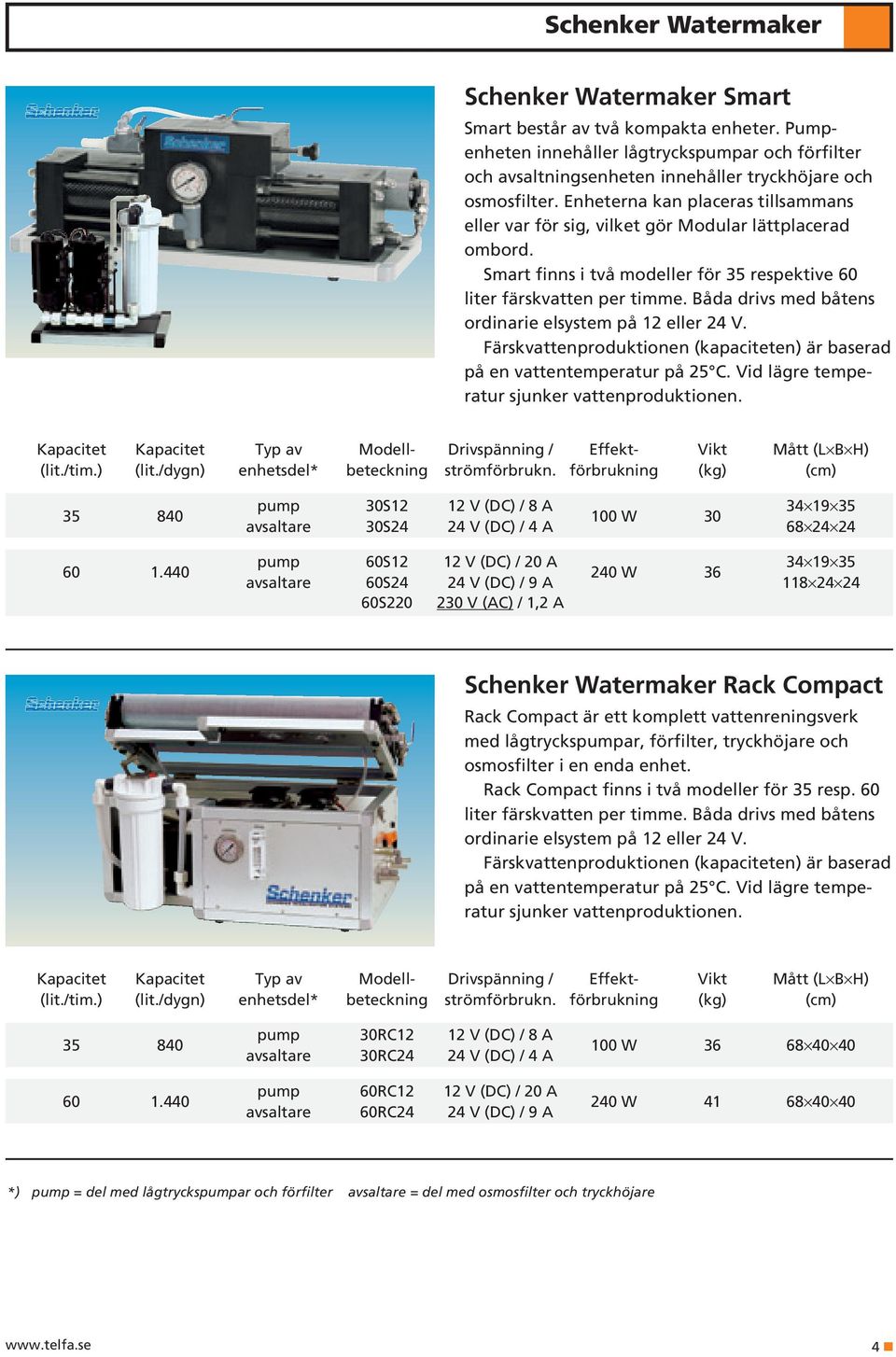

4 Schenker Watermaker Smart Smart består av två kompakta enheter. Pumpenheten innehåller lågtryckspumpar och förfilter och avsaltningsenheten innehåller tryckhöjare och osmosfilter. Enheterna kan placeras tillsammans eller var för sig, vilket gör Modular lättplacerad Smart finns i två modeller för 35 respektive 60 liter färskvatten per timme. Båda drivs med båtens ordinarie elsystem på 12 eller 24 V. pump 30S12 12 V (DC) / 8 A W 30 avsaltare 30S24 24 V (DC) / 4 A pump 60S12 12 V (DC) / 20 A W 36 avsaltare 60S24 24 V (DC) / 9 A S V (AC) / 1,2 A Schenker Watermaker Rack Compact Rack Compact är ett komplett vattenreningsverk med lågtryckspumpar, förfilter, tryckhöjare och osmosfilter i en enda enhet. Rack Compact finns i två modeller för 35 resp. 60 liter färskvatten per timme. Båda drivs med båtens ordinarie elsystem på 12 eller 24 V. pump 30RC12 12 V (DC) / 8 A W avsaltare 30RC24 24 V (DC) / 4 A pump 60RC12 12 V (DC) / 20 A W avsaltare 60RC24 24 V (DC) / 9 A *) pump = del med lågtryckspumpar och förfilter avsaltare = del med osmosfilter och tryckhöjare 4

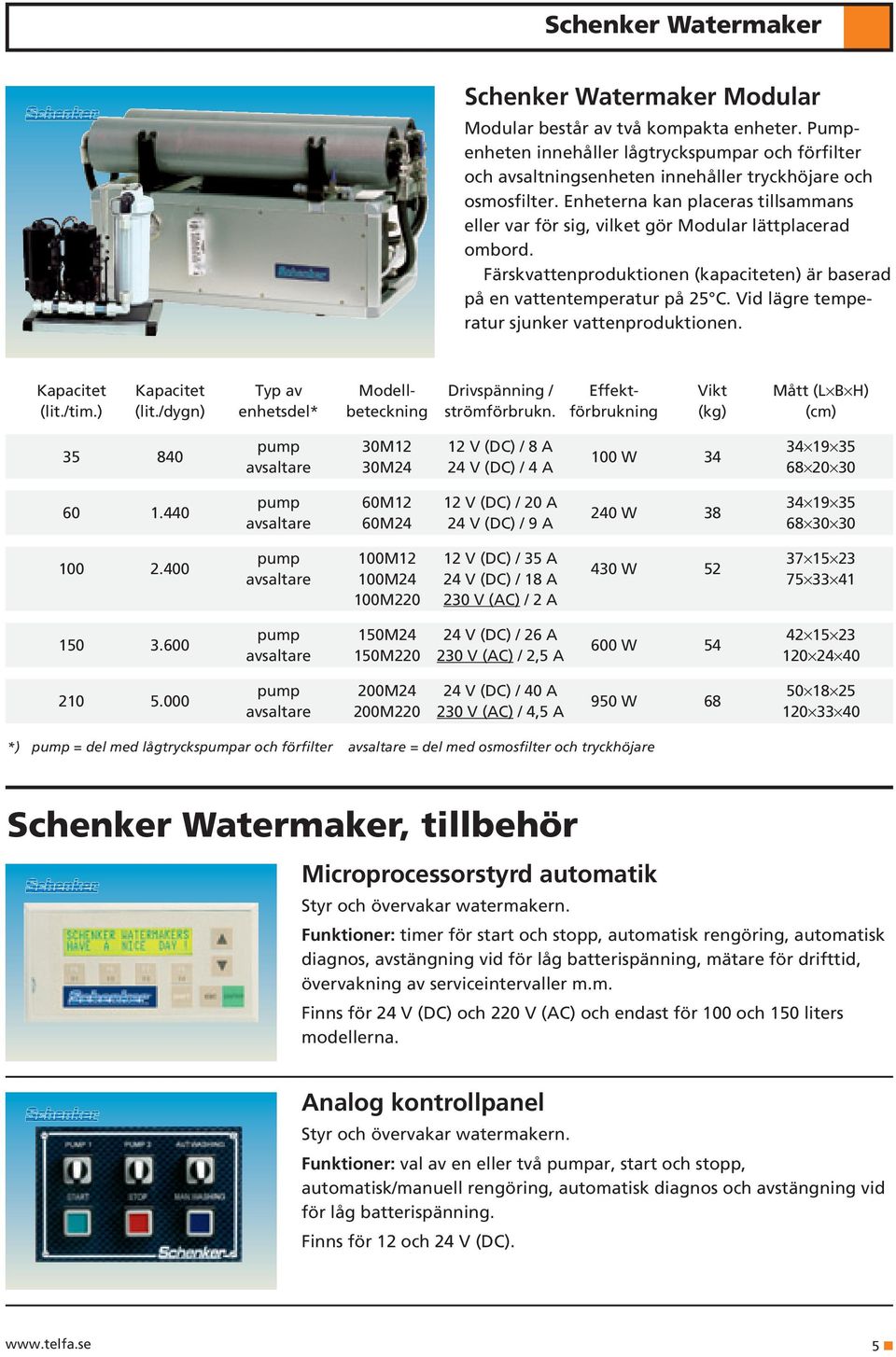

5 Schenker Watermaker Modular Modular består av två kompakta enheter. Pumpenheten innehåller lågtryckspumpar och förfilter och avsaltningsenheten innehåller tryckhöjare och osmosfilter. Enheterna kan placeras tillsammans eller var för sig, vilket gör Modular lättplacerad pump 30M12 12 V (DC) / 8 A W 34 avsaltare 30M24 24 V (DC) / 4 A pump 60M12 12 V (DC) / 20 A W 38 avsaltare 60M24 24 V (DC) / 9 A pump 100M12 12 V (DC) / 35 A W 52 avsaltare 100M24 24 V (DC) / 18 A M V (AC) / 2 A pump 150M24 24 V (DC) / 26 A W 54 avsaltare 150M V (AC) / 2,5 A pump 200M24 24 V (DC) / 40 A W 68 avsaltare 200M V (AC) / 4,5 A *) pump = del med lågtryckspumpar och förfilter avsaltare = del med osmosfilter och tryckhöjare Schenker Watermaker, tillbehör Microprocessorstyrd automatik Styr och övervakar watermakern. Funktioner: timer för start och stopp, automatisk rengöring, automatisk diagnos, avstängning vid för låg batterispänning, mätare för drifttid, övervakning av serviceintervaller m.m. Finns för 24 V (DC) och 220 V (AC) och endast för 100 och 150 liters modellerna. Analog kontrollpanel Styr och övervakar watermakern. Funktioner: val av en eller två pumpar, start och stopp, automatisk/manuell rengöring, automatisk diagnos och avstängning vid för låg batterispänning. Finns för 12 och 24 V (DC). 5
