1 MAKING MODERN LIVING POSSIBLE Produkt översikt. Energi effektiv. Pålitlig. Mycket långa service intervaller HIGH-PRESSURE SYSTEMS

2 Applikations exempel: Brandsläckning: Högtrycks-vattendimma är det effektivaste systemet som finns att bekämpa bränder. Den minimala kvantitet vatten som åtgår innebär att förbrukningen kan reduceras till en sjundedel i förhållande till konventionella sprinklersystem. Det gör högtrycks-vattendimma för brandbekämpning attraktiv i områden där ytan är begränsad (ex maskinrum på fartyg) och där konventionella sprinklersystem kan förorsaka stora vattenskador vid aktivering (ex historiska byggnader). Danfoss pumparna är konstruerade för högtrycks brandbekämpningsinstallationer med hög tillgänglighet och mycket kompakt utförande. Omvänd osmos: Omvänd osmos är en process där man omvandlar havsvatten till dricksvatten. Typiska installationer är på fartyg och öar där man saknar dricksvatten. Danfoss duplex/super duplex pumpar levererar nödvändigt tryck av saltvatten genom membranfilter och separerar på så vis dricksvatten från saltvatten. Träbearbetning: Högtrycks-vattendimma används för att smörja och kyla sågblad i sågverk, det hindrar kåda från att bränna fast på klingor och reducerar friktion. Det innebär ökad produktivetet lägre energikostnader. Bättre arbetsmiljö är en bonus man får genom att dammet binds av vattendimman. Högtrycks-vattendimma används vid befuktning i virkestorkar. I jämförelse med ånga i virkestorkar för befuktning ger högtrycks-vattendimma en högre träkvalité och en besparing då ånga har en hög produktionskostnad. Jämför man med lågtryckssystem så ger det högre trycket mycket mindre vattendroppar som förångas snabbare och resulterar i kortare torktid och högre träkvalité.

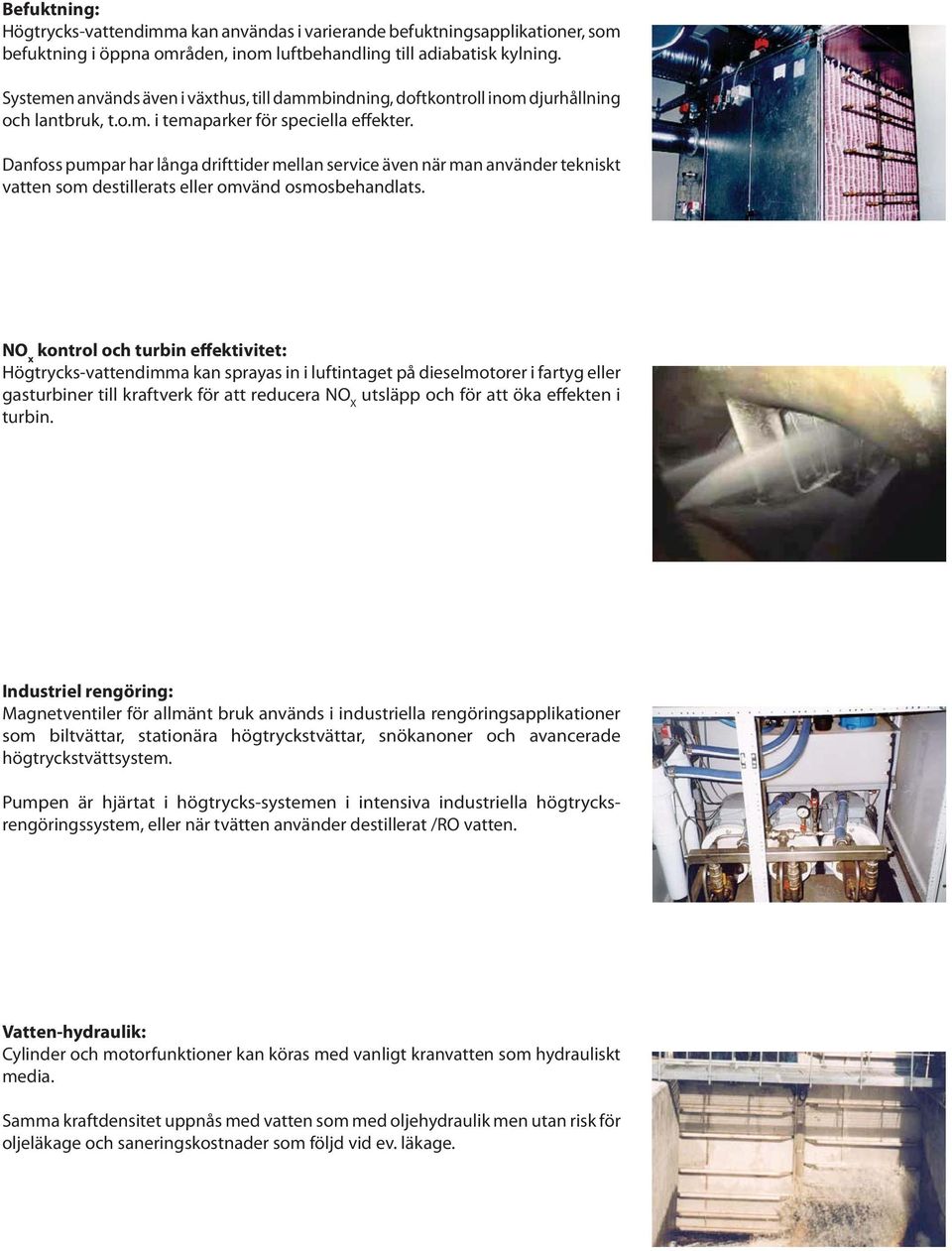

3 Befuktning: Högtrycks-vattendimma kan användas i varierande befuktningsapplikationer, som befuktning i öppna områden, inom luftbehandling till adiabatisk kylning. Systemen används även i växthus, till dammbindning, doftkontroll inom djurhållning och lantbruk, t.o.m. i temaparker för speciella effekter. Danfoss pumpar har långa drifttider mellan service även när man använder tekniskt vatten som destillerats eller omvänd osmosbehandlats. NO x kontrol och turbin effektivitet: Högtrycks-vattendimma kan sprayas in i luftintaget på dieselmotorer i fartyg eller gasturbiner till kraftverk för att reducera NO X utsläpp och för att öka effekten i turbin. Industriel rengöring: Magnetventiler för allmänt bruk används i industriella rengöringsapplikationer som biltvättar, stationära högtryckstvättar, snökanoner och avancerade högtryckstvättsystem. Pumpen är hjärtat i högtrycks-systemen i intensiva industriella högtrycksrengöringssystem, eller när tvätten använder destillerat /RO vatten. Vatten-hydraulik: Cylinder och motorfunktioner kan köras med vanligt kranvatten som hydrauliskt media. Samma kraftdensitet uppnås med vatten som med oljehydraulik men utan risk för oljeläkage och saneringskostnader som följd vid ev. läkage.

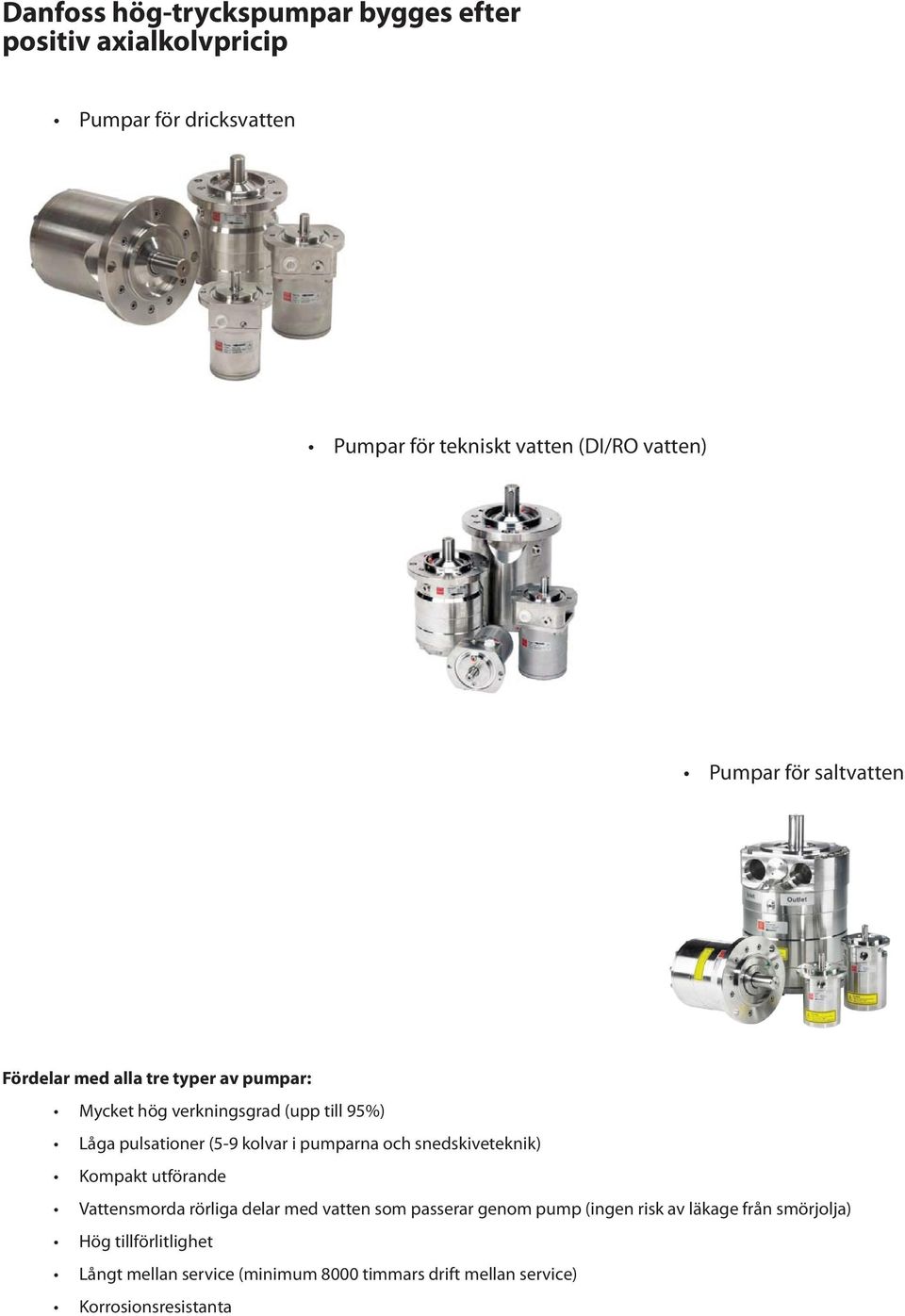

4 Danfoss hög-tryckspumpar bygges efter positiv axialkolvpricip Pumpar för dricksvatten Pumpar för tekniskt vatten (DI/RO vatten) Pumpar för saltvatten Fördelar med alla tre typer av pumpar: Mycket hög verkningsgrad (upp till 95%) Låga pulsationer (5-9 kolvar i pumparna och snedskiveteknik) Kompakt utförande Vattensmorda rörliga delar med vatten som passerar genom pump (ingen risk av läkage från smörjolja) Hög tillförlitlighet Långt mellan service (minimum 8000 timmars drift mellan service) Korrosionsresistanta

5 Tekniska data PAH tapp-vattenpumpar: Geometriskt deplacement 2-80 cm 3 /varv Tryck upp till 160 bar (2320 psi) kontinuerligt - tryckspetsar upp till 210 bar (3000 psi) AISI 304 rostfritt stål 4 pumpgrupper: Pump typ Antal kolvar Varvtal Flödesområde vid 140 bar och min-max varvtal PAH l/min m 3 /h US gpm PAH l/min m 3 /h US gpm PAH l/min m 3 /h US gpm PAH l/min m 3 /h US gpm PAH pumpar för tekniskt vatten DI/RO vatten: Geometriskt deplacement 2-80 cm 3 /varv Max tryck 140 bar kontinuerligt AISI 304 rostfritt stål med ökat spel och specialtilverkade delar i pumpen för att klara aggresivt DI/RO vatten 4 pumpgrupper: Pump typ Antal Varvtal Flödesområde vid kolvar 70 bar och min-max varvtal PAH l/min m 3 /h US gpm PAH l/min m 3 /h US gpm PAH l/min m 3 /h US gpm PAH l/min m 3 /h US gpm APP saltvattenpumpar: Geometriskt deplacement cm 3 /varv Max tryck 80 bar kontinuerligt Duplex och super duplex rostfritt stål 5 pumpgrupper: Pump typ Antal kolvar Varvtal Flödesområde vid 80 bar och min-max varvtal APP l/min m 3 /h US gpm APP * l/min m 3 /h US gpm APP l/min m 3 /h US gpm APP l/min m 3 /h US gpm APP l/min m 3 /h US gpm *: Max varvtal för AP2.5 är 3000 rpm

6 Danfoss hög-trycks system erbjuder olika typer av pumpenheter / system: Motor/pump kombination (motor, pump mellanstycke och koppling) Pumpenhet med tank

7 Pumpenhet utan tank Pumpsystemet är komplett med alla säkerhetsfunktioner som krävs för att skydda enheten från situationer som kan skada pumpen. Övervakningsfunktioner för lågt inkommande tryck och hög temperatur, filter, säkerhetsventil, backventil och manometer. Den elektriska motorn kan vara med eller utan frekvensomformare för att reglera flöde. Utloppsventiler (2/2 eller 3/2- vägs magnetventiler) kan monteras direkt på enheten.

8 Vattenmotorer: Vattenmotor-programmet består av MAH och APM motorer. MAH motorer för hög-hastighet applikationer bygger på axialkolvprincipen. MAH motorn har ett anodiserat aluminiumhus med rostfria komponenter inuti. Motor typ Geometriskt deplacement Varvtalsområde Max moment Max tryck MAH cm 3 /varv rpm 8-25 Nm 140 bar APM saltvattenmotorn bygger på axialkolvprincipen och anpassad till energibesparing i avsaltningsapplikationer. APM-motorns hus är av duplex rostfritt stål. MAH motor Höghastighets axialkolvmotor för vatten APM motors Höghastighets axialkolvmotor för saltvatten och energibesparingsapplikationer.

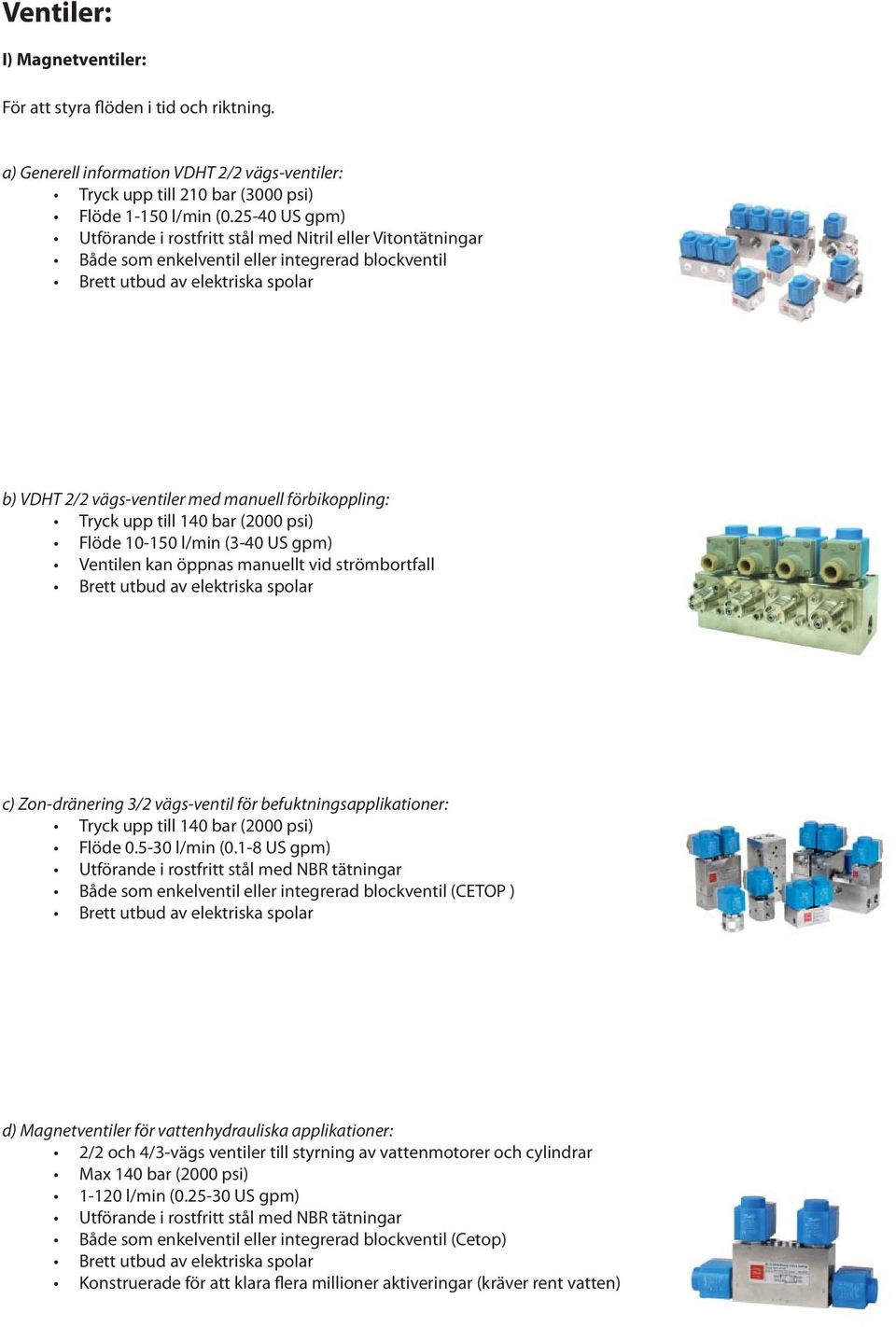

9 Ventiler: I) Magnetventiler: För att styra flöden i tid och riktning. a) Generell information VDHT 2/2 vägs-ventiler: Tryck upp till 210 bar (3000 psi) Flöde l/min ( US gpm) Utförande i rostfritt stål med Nitril eller Vitontätningar Både som enkelventil eller integrerad blockventil Brett utbud av elektriska spolar b) VDHT 2/2 vägs-ventiler med manuell förbikoppling: Tryck upp till 140 bar (2000 psi) Flöde l/min (3-40 US gpm) Ventilen kan öppnas manuellt vid strömbortfall Brett utbud av elektriska spolar c) Zon-dränering 3/2 vägs-ventil för befuktningsapplikationer: Tryck upp till 140 bar (2000 psi) Flöde l/min (0.1-8 US gpm) Utförande i rostfritt stål med NBR tätningar Både som enkelventil eller integrerad blockventil (CETOP ) Brett utbud av elektriska spolar d) Magnetventiler för vattenhydrauliska applikationer: 2/2 och 4/3-vägs ventiler till styrning av vattenmotorer och cylindrar Max 140 bar (2000 psi) l/min ( US gpm) Utförande i rostfritt stål med NBR tätningar Både som enkelventil eller integrerad blockventil (Cetop) Brett utbud av elektriska spolar Konstruerade för att klara flera millioner aktiveringar (kräver rent vatten)

10 II) Överströmningsventil/säkerhetsventil: Används för att begränsa systemtryck, skyddar komponenter mot överlast och förbikopplar vattnet när det är begränsat behov av vatten i vattendimsystem och förbrukande system. Tryck upp till 210 bar (3000 psi) Flöde upp till 120 l/min (30 GPM) III) Backventiler: Används för att säkra flödet i en riktning. Tryck upp till 210 bar (3000 psi) Flöde upp till 120 l/min (30 GPM) IV) Flödeskontrollventiler: Används för att strypa vattenflödet till önskat värde. Ventiler finns både som manuella och elektriskt aktiverade. Tryck upp till 140 bar (2000 psi) Flöde från 2-30 l/min (0.5-8 GPM)

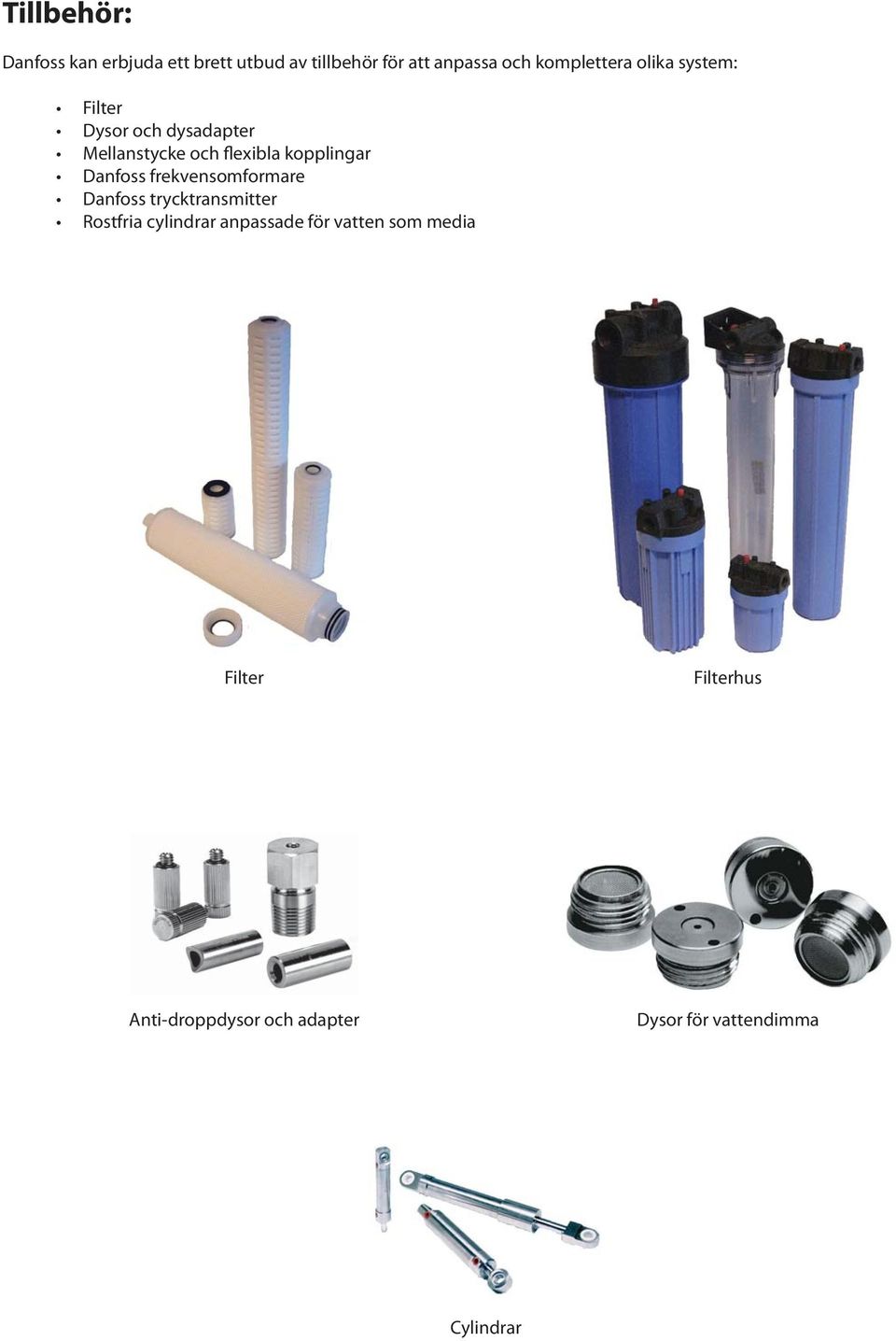

11 Tillbehör: Danfoss kan erbjuda ett brett utbud av tillbehör för att anpassa och komplettera olika system: Filter Dysor och dysadapter Mellanstycke och flexibla kopplingar Danfoss frekvensomformare Danfoss trycktransmitter Rostfria cylindrar anpassade för vatten som media Filter Filterhus Anti-droppdysor och adapter Dysor för vattendimma Cylindrar
