1 Blue Marine Watermaker Manual/Installationsanvisning

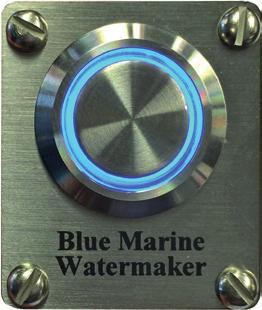

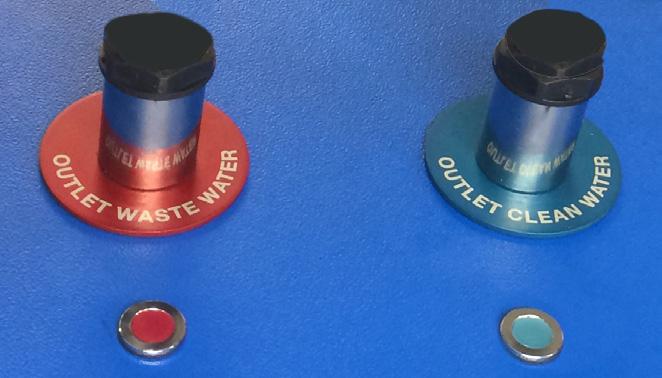

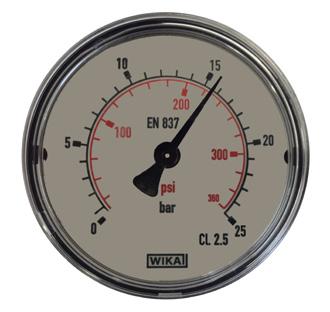

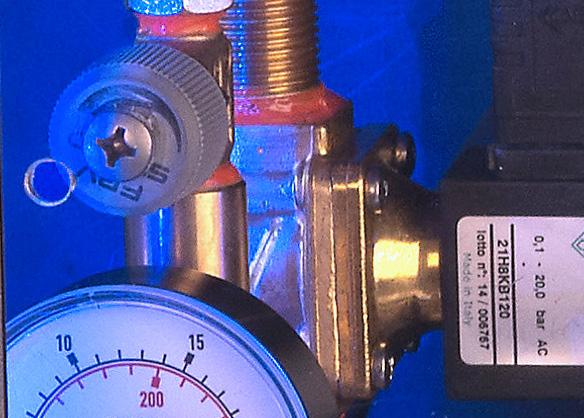

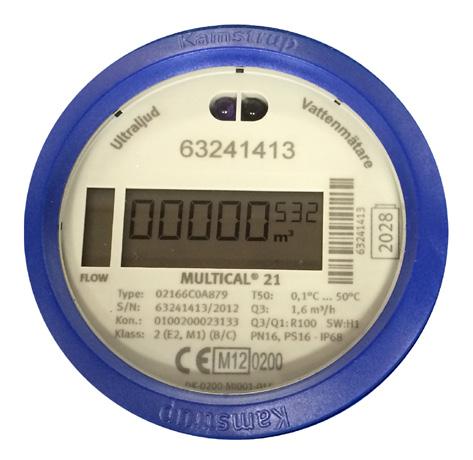

2 FÖR båtägaren Tack för ni valt Blue Marine Watermaker. Vi hoppas ni får stor nytta och glädje av produkten LED-lampor På panelens ovansida finns två LED-indikerings-lampor. Den röda visar när backspolning sker och den blå visar produktion av rent vatten. Start Tryck på startknappen blå. LED-indikeringslampa tänds och är tänd så länge maskinen är i gång. (indikeringslampor finns även på Watermaker och lyser så länge anläggningen är igång) Vattenmätare På panelens ovansida finns även en vattenmätare som visar antal liter rent vatten som producerats när anläggningen är igång. Start/stoppknapp Funktion Först startar sjövattenpumpen i 20 sek för att säkerställa att förfiltrerna fylls med sjövatten. I nästa steg sker en backspolning/rening av membranet i 2 minuter. Därefter produceras rent vatten i 13 minuter. Sedan börjar processen om igen i 15 minuters intervaller. Per timme produceras således rent vatten i 52 minuter och backspolning/rening görs i 8 minuter. LED-lampor Sjövattenpump Under backspolningen visar tryckmätaren 0 bar. Vid vattenproduktion är trycket runt bar. Detta är grundinställning från fabrik. Vid behov kan man behöva ställa in tryckmätaren vilket görs med en skruvmejsel på framsidan. Det finns ett litet hål för detta i fronten på vänster sida. OBS ställskruven får ej skruvas i botten, det måste finnas ett vattenflöde genom ventilen. Vattenflödet ska ligga runt bar ej högre. AVSTÄNGNING Avstängning sker manuellt när vattenproduktionen anses tillräcklig eller tanken är fylld. Tryck på samma knapp (startknappen) så stängs Blue Marine Watermaker av. Vattenmätare Backspolning Skydd mot överproduktion / glömska Watermakern är inställd på 5 timmars produktionstid för att undvika ofrivillig vattenproduktion t ex om man lämnat sin båt i hemmahamn för en längre tid eller liknande och glömmer slå av Watermaker. Vill man producera mer vatten än de 5 timmar Watermaker är inställd på, starta bara om Watermakern. Volym Volymen av rent vatten som produceras är mellan 50 till 130 liter per timme. Allt beroende på vattenkvaliteten/salthalten på sjövattnet. Vattenproduktion Anläggningen är byggd för bräckt vatten Blue Marine Watermaker är gjord för bräckt vatten och fungerar från Ölands södra udde och norrut. Den fungerar med reducerad effekt när salthalten överstiger ca PPM. (I Stockholm skärgård är salthalten mellan 1800 till ca 4000 PPM) Blue Marine Watermaker är inte byggd för höga salthalter (över PPM) som t ex vid Västkusten. Ställskruv

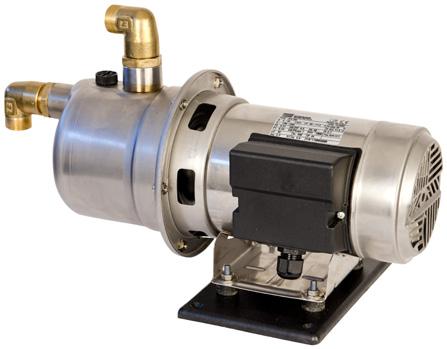

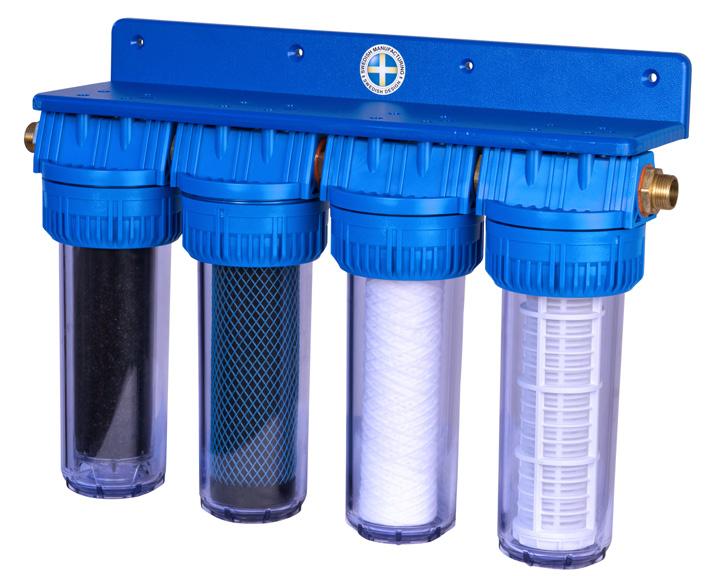

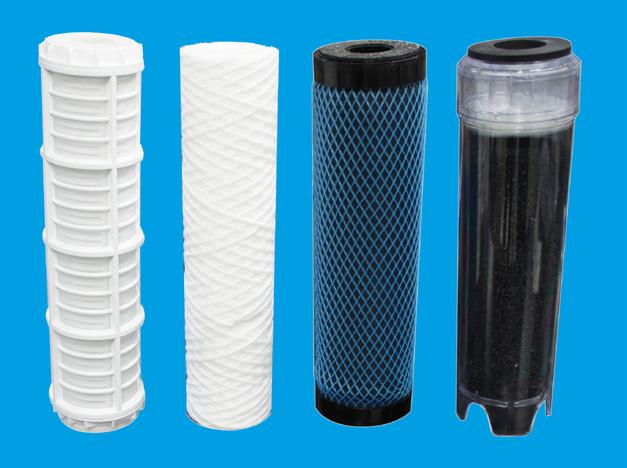

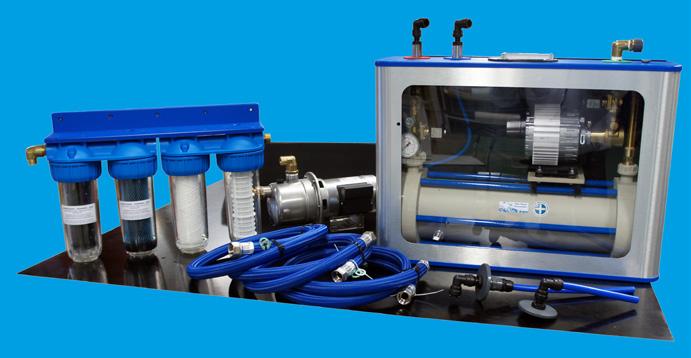

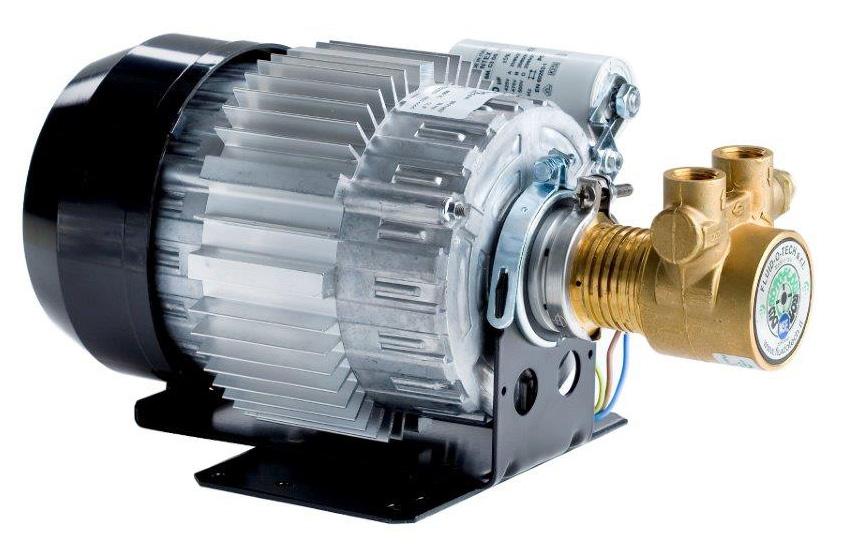

3 FÖR servicetekniker/installatör Underhåll som kunden gör själv Delar som ingår i Blue Marine Watermaker Blue Marine Watermaker levereras med 4 st sammansatta filterhus i transparent hölje så det är lätt att se när filtarna blir smutsiga. För att underlätta rengöring/byte medföljer en ringnyckel och en 2-liters kanna. 1 st Watermaker 1 st Sjövattenpump Filter 1. Grovfilter (60 micron) skall rengöras/ tvättas vid behov eller vid missfärgning, allt beroende på användning av Watermakern. Filtret tar bort större skräp och partiklar som lera, sandkorn och växtsediment. 4 st Gummibussningar Filter 2. Finfilter (1-3 micron) byts vid behov. Beroende på användning med två veckors till 3 månaders intervaller. Om kraftig missfärgning skett skall finfiltret (2) bytas omedelbart och grovfiltret (1) göras rent. 1 st Sjövattenpumpen (10 meter) 1 st Förfilterhus (4 st sammansatta med ett filter i vardera) 1 st Bottenstöd 3 st Blåa kopplingsslangar (varav 2 st 2-met samt 1-met) 1 st 2 liters plastkanna 1 st Ringnyckel 3 st Elkablar 1 st 230 VAC (10 meter) 1 st Start/stopp knappen (10 meter) 1 st Speedfit-kopplingen till vattentanken 1 st Speedfitslang Blå 10 meter 1 st Speedfitslang Röd 10 meter Filter 3. Filtret är ett så kallat Wave Stream filter som tar hand om olja, bensin och diesel. Byts normalt efter en båtsäsong eller vid behov. Filter 4. Ett kolfilter som tar bort lukt, humus, grumlighet och klor. Byts normalt efter en båtsäsong eller vid behov. 10 st clips för fastsättning av speedfitslang Filter 4 kolfilter Filter 3 wave stream Filter 2 finfilter Filter 1 grovfilter Installationsanvisning Alla dessa filter är viktiga för en god ekonomi med Watermakern. Filtren är betydligt billigare att byta ut än själva membranet. Livslängden på membranet är ca 4-8 år, allt beroende på hur ofta och hur mycket man använder den samt hur noga man sköter de fyra förfilterna. VIKTIGT OM ANLÄGGNINGEN Håll filter 1 och 2 så rena som möjligt under båtsäsongen vilket spar på membranet allt är beroende på hur smutsigt/salt inkommande vattnet är. Om inte filterna rengörs kommer vatten inte att kunna passera genom filtrerna som tänkt. Som påföljd kan högtryckspumpens keramiska vingar skadas. Detta gäller även om båten kör så pass fort att vattenintaget kommer över vattenytan. Option/extra filter Tillbehör och slitdellar beställs från återförsäljaren OBS! endast originaldelar skall användas i Blue Marine Watermakern. Tekniska data Högtryckspump Modell: Blue Marine Watermaker Kapacitet 18 C Max salthalt Arbetstryck Inkommande vattentryck Rent vatten Antal membrane Matningsspänning Sekundär/intern spänning Högtrycks pump A401 Sjövatten pump JES M5 Märkeffekt Märkström Max avsäkring Max sjövatten temperature Bredd Hög Djup vikt IP CE * Beronde på vattenkvaliteten l / h* 7000 ppm bar bar 99% 1 x VAC, 50 Hz 12 VDC 0.37 kw 0.37 kw 0.75 kw 3A 10A 45 C 700 mm 520 mm 260 mm 45 kg 44 1 Börja med att lokalisera ett eget sjövattenintag i båten, t ex intag för däcksspolning eller liknande. Om det inte finns något måste man installera/ montera ett eget sjövattenintag för Watermakern. OBS man får ej koppla in sig på elverkets vattenintag. När Watermakern körs så kan den behöva mer vatten än elverket och det finns stor risk att elverket får för lite kylning med påföljd att elverket kan haverera. 2 Montera sedan den medföljande rostfria sjövattenpumpen till sjövattenintaget och koppla ihop (insugsidan) med en av 3 st medföljande blå slangar. 3 Montera filterhuset på lämpligt ställe i båten och koppla ihop med den andra medföljande blå slangen från sjövattenpumpen till filterhuset.

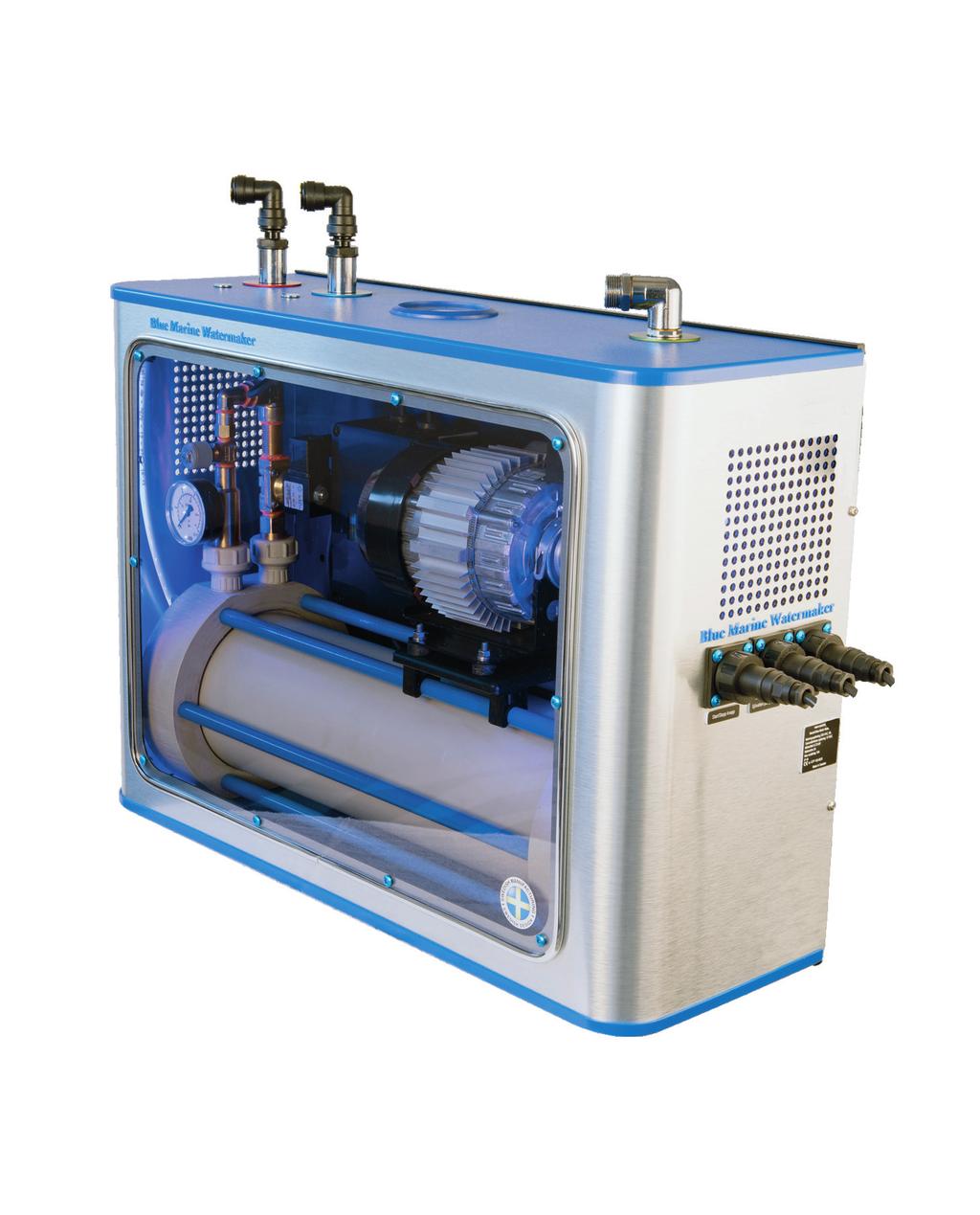

4 4 Välj ett passande ställe i båten för montering av själva Watermakern. Tänk på att det måste finnas tilluft där Watermakern sitter så att den inte behöver jobba i allt för varm miljö. Montera sedan Watermakern med de medföljande gummibussningarna (4 st) och det medföljande bottenstödet (vid behov). Watermakern väger ca 45 kg och det är viktigt att den sitter stadigt på den plats man väljer. Koppla ihop filterhuset med Watermakern med den tredje blåa slangen. 5 Koppla/montera sedan in de tre elkablarna. Nr 1 till kontakten för start och stopp. Nr 2 till sjövattenpumpen Nr 3 till 230 V, växelström Alla anslutningar är på höger kortsida. 6 Elanslutning. Watermakern behöver: Matningsspänning 230 VAC, 50 Hz. Sekundär/intern spänning 12 V, DC. Märkeffekt 0.75 kw, Märkström 3A. Max avsäkring 10A. Det går även att ansluta till en sinusomvandlare, typ WAECO SinePower MSI 1812 eller likvärdig produkt med en kontinuerlig effekt på W och topp/tempor är höjning på ca W. 7 Montera/koppla ihop den blå Speedfitslangen (10 meter) från Watermakern till båtens vattentank med clips som medföljer. Borra ett 25 mm hål på ovansidan av tanken och montera medföljande Speedfitkoppling. Skruva/limma fast kopplingen och tryck in blå slangen i Speedfit kopplingen = klart 8 Gör likadant med den röda slangen (retursmutsvatten) som ovan men koppla ihop med någon av dräneringsslangarna som finns i båten. Alternativt gör ett eget uttag/liten skrovgenomföring. 9 Starta/provkör Watermakern och se till att sjövattnet kommer fram till förfilterna. Man kan behöva starta/stänga av Watermakern 2-4 gånger (inom 20 sek som den är programmerad för) så att sugsidan hinner fylla upp förfilterna. Mycket viktigt att högtryckspumpen inte går torr, utan vatten, när ni gör detta moment. Kontrollera sedan att det är tätt och åtdraget samt att trycket är runt bar, om inte ställ trycket med en liten mejsel på framsidan. Det finns ett litet hål för detta i fronten på vänster sida sett framifrån. OBS Ställskruven får inte gå i botten, det måste finnas ett vattenflöde genom ventilen. Vattenflödet ska ligga runt bar ej högre. 10 Kontrollera att strömmen räcker till vid startögonblicket om sinusomvandlare används (ca watt vid startögonblicket). Instruera sedan kunden hur hans nya Blue Marine Watermaker fungerar. Inför vintern. Står båten utomhus ska Watermakern monteras ner och förvaras varmt inomhus. Börja alltid med att backspola systemet, detta gäller även om båten ska stå inomhus under vintern. 1. Koppla isär dem blå slangarna mellan de olika enheterna. Tag en av de blå slangarna och koppla direkt på Watemakerns intag/inlopp med den gröna markeringen. Tag en 20 liters ren plastdunk, fyll med rent vatten och sätt ner den andra ändan av slangen i plastdunken. Tag bort kontakten till sjövattenpumpen innan ni trycker på startknappen, om 20 sek startar backspolningen. Töm sedan plastdunken. Hela sköljprocessen tar ca 50 sek. På så sätt så får man bort gammalt smuts som finns i membranet. OBS Högtryckspumpen får EJ gå torr (utan vatten) när ni gör detta moment. Var gärna 2 personer. 2. Montera sedan ner Watermakern från sin ställning, lossa allt och tag in enheten inomhus. Gör rent filterhuset, plocka ned förfilterna och kasta dessa (nr 2,3,4) st, EJ det tvättbara. Nr 1 3. Sätt aldrig in ett gammalt förfilter. Töm sjövattenpumpen. Lossa de blåa slangarna till sjövattenpumpens sug- och trycksida och töm sedan med dräneringspluggen på sjövattenpumpen. OBS var försiktig med packningarna som sitter mellan kopplingarna så att de kan återanvändas. Klart. Vid vårstart koppla ihop allt gör sen samma procedur som vid textstycke nr 9.

5 Återförsäljare:
