1 Blue Marine Watermaker Manual/Installations anvisning för 130L, 90L.

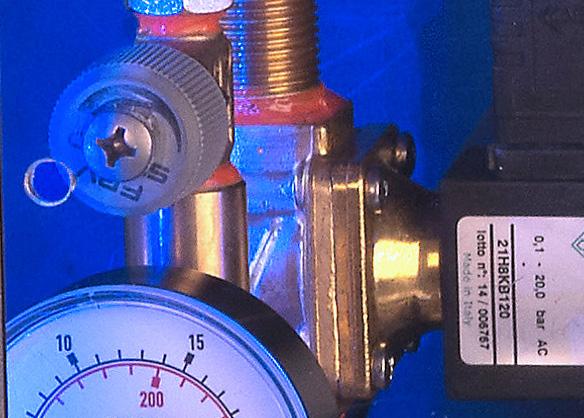

2 Till båtägaren LED-Lampor På panelens ovansida finns två LED-indikeringslampor. Den röda visar när backspolning sker och den blå visar produktion av rent vatten. Tack för att ni valt. Blue Marine Watermaker. Vi hoppas ni får stor nytta och glädje av produkten under många år. Start Tryck på den startknappen (blir blå vid tillslag.) LED-indikeringslampa tänds och är tänd så länge watermakern är i gång. Indikeringslampor finns även på watermakern och lyser så länge anläggningen är igång. VattEnmätarE På panelens ovansida finns även en vattenmätare som visar antal liter rent vatten som producerats när anläggningen är igång. Start/stoppknapp LED-lampor Funktion Först startar sjövattenpumpen i 20 sek med att säkerställa att förfiltrerna fylls med sjövatten. Nästa steg sker en backspolning/rening av membranet i 2 minuter. Därefter produceras rent vatten i 13 minuter. Sedan börjar processen om igen med 15 minuters intervaller. Per timme produceras således rent vatten i 52 minuter och backspolning/rening görs i 8 minuter. Under backspolningen visar tryckmätaren 0 bar. Vid vattenproduktion bör trycket ligga runt bar. Detta är grundinställning från fabrik. Vid behov kan man behöva ställa in tryckmätaren vilket görs med den medföljande skruvmejsel på framsidan. Det finns ett litet hål för detta i fronten på vänster sida. Sjövattenpump SkyDD mot överproduktion / glömska Watermakern är inställd på 5 timmars produktionstid för att undvika ofrivillig vattenproduktion t. ex om man lämnat sin båt i hemmahamn för en längre tid eller liknande och glömmer slå av watermakern. Vill man producera mer vatten än de 5 timmar som watermakern är inställd på så är det bara att starta om watermakern. avstängning Avstängning sker manuellt när vattenproduktionen anses tillräcklig eller tanken är fylld. Tryck på samma startknapp så stängs Blue Marine Watermaker av. Vattenmätare Backspolning Vattenproduktion VoLym Volymen av rent vatten som produceras är mellan 50 till 130 liter per timme. Allt beroende på inkommande sjövatten. anläggningen är byggd För bräckt VattEn Blue Marine Watermaker är gjord för bräckt vatten och fungerar från Ölands södra udde och norrut. Den fungerar med reducerad effekt när salthalten överstiger ca PPM. (I Stockholm skärgård är salthalten mellan 1800 till ca 4000 PPM) Blue Marine Watermaker är inte byggd för höga salthalter (över PPM) som t. ex vid Västkusten. OBS ställ skruven får ej skruvas till botten det måste finnas ett vattenflöde genom ventilen. Vattentrycket ska ligga runt bar ej högre. Ställskruv

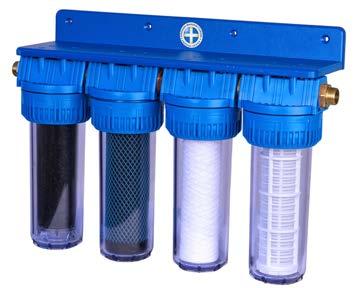

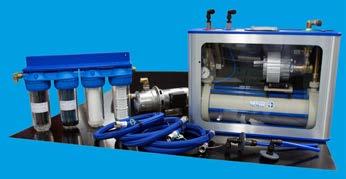

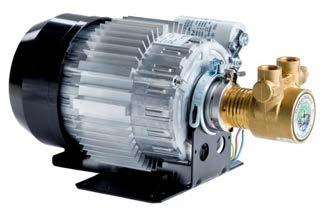

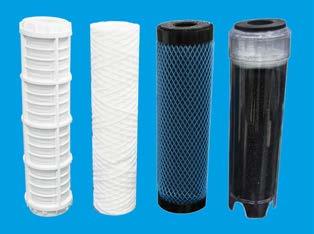

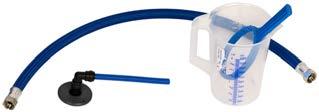

3 För SErVicEtEknikEr/inStaLLatör underhåll Som kunden gör SjäLV DELar Som ingår i blue marine WatErmakEr Blue Marine Watermaker levereras med 4 st sammansatta filterhus i transparent hölje så det är lätt att se när filtarna blir smutsiga. För att underlätt rengöring/byte medföljer en ringnyckel och en 2-liters kanna. 1 st Watermaker 1 st Rostfri sjövattenpump 1 st Filterhus (4 st sammansatta filter) 1 st Bottenstöd Filter 1 Grovfilter (60 micron) skall rengöras/tvättas vid behov eller vid missfärgning allt beroende på användning av watermakern. Filtret tar bort större skräp och partiklar som lera, sandkorn och växtsediment. 3 st Blåa kopplingsslangar (varav 2 st 2-met samt 1-met) 4 st Gummibussningar 1 st 2 liters plastkanna 1 st Ringnyckel 3 st Elkablar Filter 2 Finfilter (1-3 micron) byts vid behov. Beroende på användning med 1 till 2 veckors, månaders intervaller. Om kraftig miss färgning skett skall finfiltret (2) bytas omedelbart och grovfiltret (1) göras rent. 1 st 230 VAC (10 meter elkabel) 1 st Sjövattenpumpen (10 meter elkabel) 1 st Start/stopp knappen (10 meter elkabel) 2 st Kopplingar till vattentanken, returslang 1 st 15 mm Speedfitslang Blå 10 meter Filter 3 Filtret är ett så kallat Wave Stream filter som tar hand om olja, bensin och diesel. Byts normalt efter en båtsäsong eller vid behov. Filter 4 Ett kolfilter som tar bort lukt, humus, grumlighet och klor. Byts normalt efter en båtsäsong eller vid behov. 1 st 15 mm Speedfitslang Röd 10 meter 10 st clips för fastsättning av speedfitslang Filter 4 kolfilter Filter 3 wave stream Filter 2 fin lter Alla dessa filter är viktiga för en god ekonomi. Filterna är betydligt billigare att byta ut än själva membranet. Livslängden på membranet är ca 4-8 år allt beroende på hur ofta och hur mycket man använder watermakern. Samt hur noga man sköter de fyra förfilterna. Viktigt om anläggningen Håll filter 1 och 2 så rena som möjligt under båtsäsongen vilket spar på membranet. Allt är beroende på hur smutsigt/salt inkommande vattnet är. Om inte förfilterna rengörs kommer vatten inte att kunna passera genom förfiltrerna som tänkt. Och som påföljd kan högtryckspumpens keramiska vingar skadas. Detta gäller även om båten kör så pass fort att vattenintaget kommer över vattenytan. Tillbehör och slitdelar beställs från Swedishgtc.se OBS endas originaldelar ska användas till Blue Marine Watermaker Filter 1 grovfi ter installationsanvisning Tekniska data Modell: Blue Marine Watermaker 130 L, 90 L Högtryckspump Kapacitet 18 C Max salthalt Arbetstryck Inkommande vattentryck Rent vatten Antal membrane Matningsspänning Sekundär/intern spänning Högtrycks pump A401 Sjövatten pump JES M5 Märkeffekt Märkström Max avsäkring Max sjövatten temperature Bredd Hög Djup vikt IP CE * Beronde på vattenkvaliteten L, L / h* 7000 ppm bar bar 99% 1 x 4021,1 x TR HF 230 VAC, 50 Hz 12 VDC 0.37 kw 0.37 kw 0.75 kw 3A 10A 45 C 700 mm, 540 mm 520 mm, 480 mm 260 mm 45 kg, 40 kg 44 1 Börja med att lokalisera ett eget sjövattenintag i båten, t.ex intag för däcksspolning eller liknande. Om det inte finns något måste man installera ett eget sjövattenintag för watermakern. OBS man bör ej koppla in sig på elverkets vattenintag. när watermakern körs så kan den behöva mer vatten än elverket eller tvärt om och det finns stor risk att elverket/watermakern får för lite vatten med påföljd att elverket/watermakern kan haverera. 2 Montera sedan den medföljande rostfria sjövattenpumpen till sjövattenintaget och koppla ihop (sugsidan) med en av 3 st medföljande blå slangar. 3 Montera filterhuset på lämpligt ställe i båten och koppla ihop med den andra medföljande blå slangen från sjövattenpumpen till filterhuset.

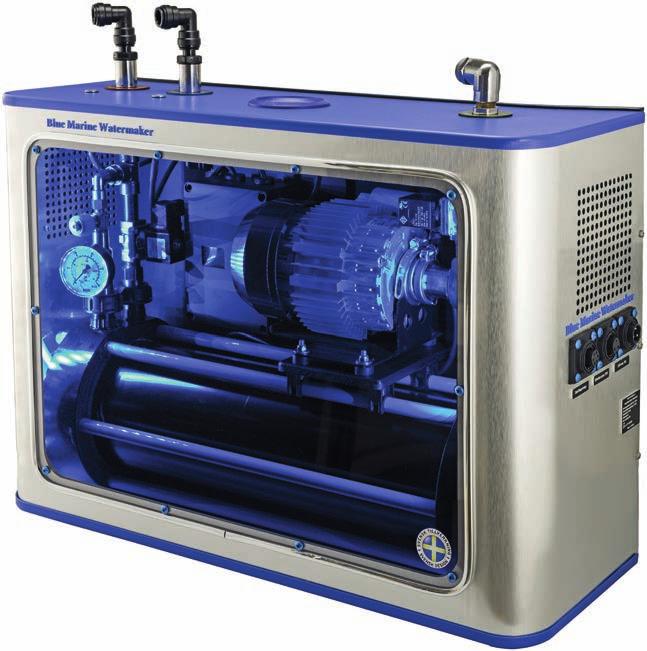

4 4 Välj ett passande ställe i båten för montering av själva watermakern. Tänk på att det måste finnas tilluft där watermakern sitter så att den inte behöver jobba i allt för varm miljö. Montera sedan watermakern med de medföljande 4 st gummibussningar och det medföljande bottenstödet (används vid behov.) Watermakern väger 45 kg (130L), 40 kg (90L.) Det är viktigt att watermakern sitter stadigt på den plats man väljer. koppla ihop filterhuset med watermakern med den tredje blå slangen. 5 Koppla in de tre elkablarna. nr 1 till kontakten för start och stopp. nr 2 till sjövattenpumpen nr 3 till 230 V, växelström Alla anslutningar är på höger kortsida. 6 Elanslutning. Matningsspänning 230 VAC, 50 Hz. Sekundär/intern spänning 12 V, DC. Märkeffekt 0.75 kw, Märkström 3A. Max avsäkring 10A. Det går även att ansluta till en Sinusomvandlare, typ WAECO Sine Power MSI 1812 eller en likvärdig produkt med en kontinuerlig effekt på 1800W och en topp/temporär höjning på ca 3900W. 7 Montera den blå speedfitslangen från watermakern till båtens påfyllningsrör med den medföljande specialrör. 8 Montera den röda speedfitslang från watermakern (retursmutsvatten) till någon av dräneringsslangarna med den med följande specialröret. Alternativt gör en egen skrov genomföring för detta. 9 Starta watermakern och se till att sjövattnet kommer fram till förfilterna. Man kan behöva starta/stänga av watermakern 2-4 gånger (inom 20 sek som den är programmerad för) så att trycksidan hinner fylla upp förfilterna. Mycket viktigt att högtryckspumpen inte går torr utan vatten när ni gör detta moment. kontrollera sedan att det är tätt och åtdraget samt att vattentrycket är runt bar om inte ställ trycket med den medföljande mejsel på watermakers framsidan. Det finns ett litet hål för detta i fronten på vänster sida sett framifrån. OBS Ställ skruven får inte skruvas i botten det måste finnas ett vattenflöde genom ventilen. Vattentrycket bör ligga mellan bar ej högre. 10 kontrollera att strömmen räcker till vid startögonblicket om en sinus omvandlare används (ca 3900W vid start ögonblicket.) Instruera sedan kunden om hur hans Blue Marine Watermaker fungerar. Inför Vintern Om båten stå utomhus så ska watermakern monteras ner och förvaras varmt inomhus. Backspola alltid systemet detta gäller även om båten ska stå inomhus under vintern. Det finns ett mycket bra special kitt som extratillbehör för detta moment. Eller så kan man göra som nedan. 1 Koppla isär någon av dom blå slangarna. Och tag den och koppla direkt på watemakerns intag/grön markeringen. OBS glöm inte packningen som ska täta. Tag en 20 liters plastdunk fyll den med rent vatten och 2 dl citroncyra och sätt ner den andra ändan av slangen i plastdunken. Plastdunken måste vara högre än watermakern.(självfall) tag bort kontakten till sjövattenpumpen innan ni trycker på startknappen. Om 20 sek så kommer backspolningen att starta. Töm sedan plastdunken. Hela sköljprocessen tar ca 50 sek. På så sett får man bort gammal smuts som sitter i membranet. OBS Högtryckspumpen får ej gå torrt (utan vatten) när ni gör detta moment. Var gärna 2 personer så den ena kan stänga (tryckknappen) av watermakern när plastdunken börjar bil tom. 2 Montera sedan ner watermakern (om båten ska så utomhus) från sin ställning, lossa allt och tag in enheten inomhus. Gör rent filterhuset plocka ned förfilterna och kasta dessa (nr 2, 3, 4.) Obs ej det tvättbara nr 1. Sätt ej i ett gammalt filter. 3 Töm sjövattenpumpen. Lossa de blå slangarna från sug/trycksida och töm sedan med dräneringspluggen den som är längst ner på sjövattenpumpen. OBS var försiktig med packningarna som sitter mellan kopplingarna så att de kan återanvändas. Vid vårstart koppla ihop allt. Och gör sen samma procedur som vid textstycke nr 9

5 Leverantör Swedishgtc.se Återförsäljare:
