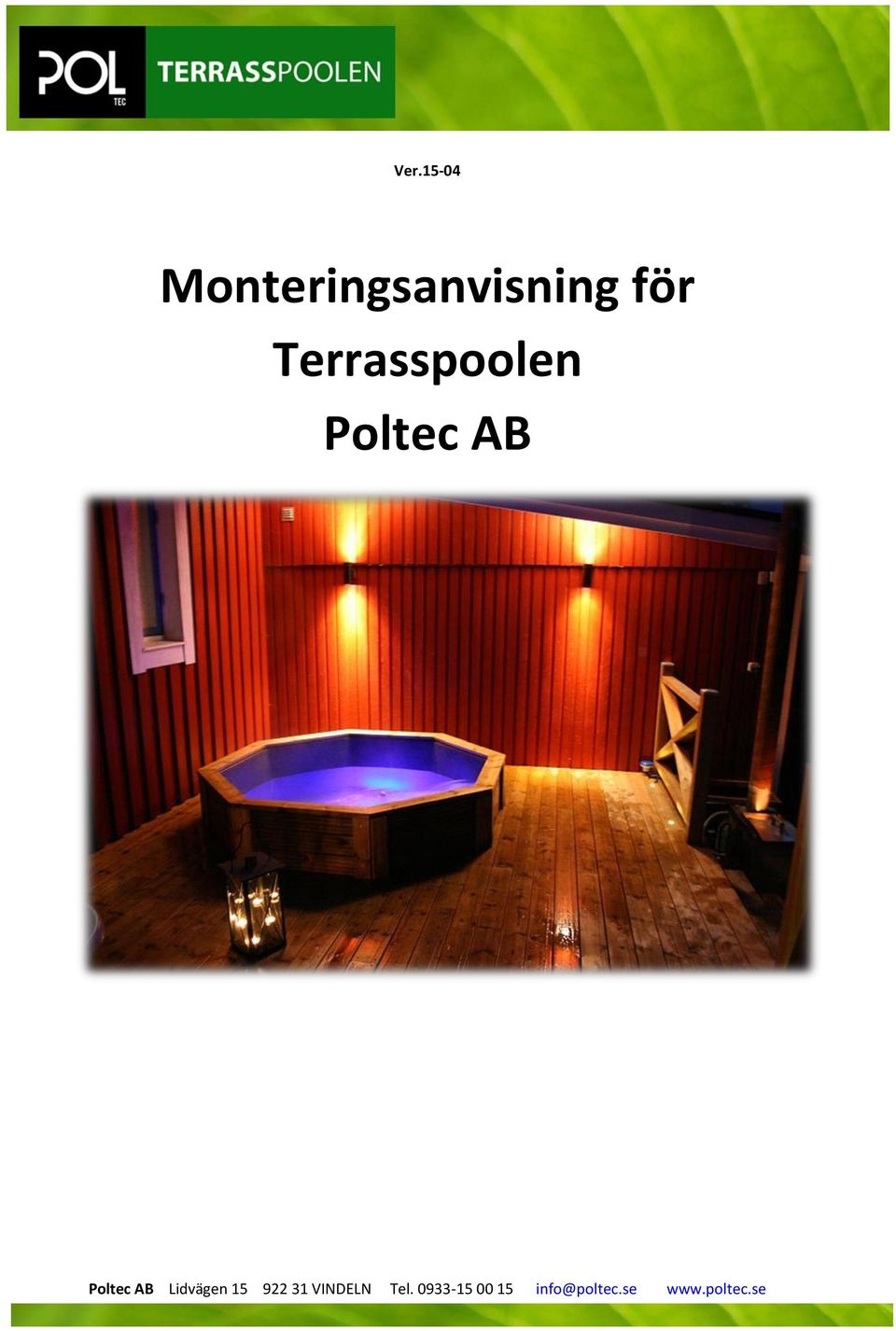

1 Ver Monteringsanvisning för Terrasspoolen Poltec AB Poltec AB Lidvägen VINDELN Tel

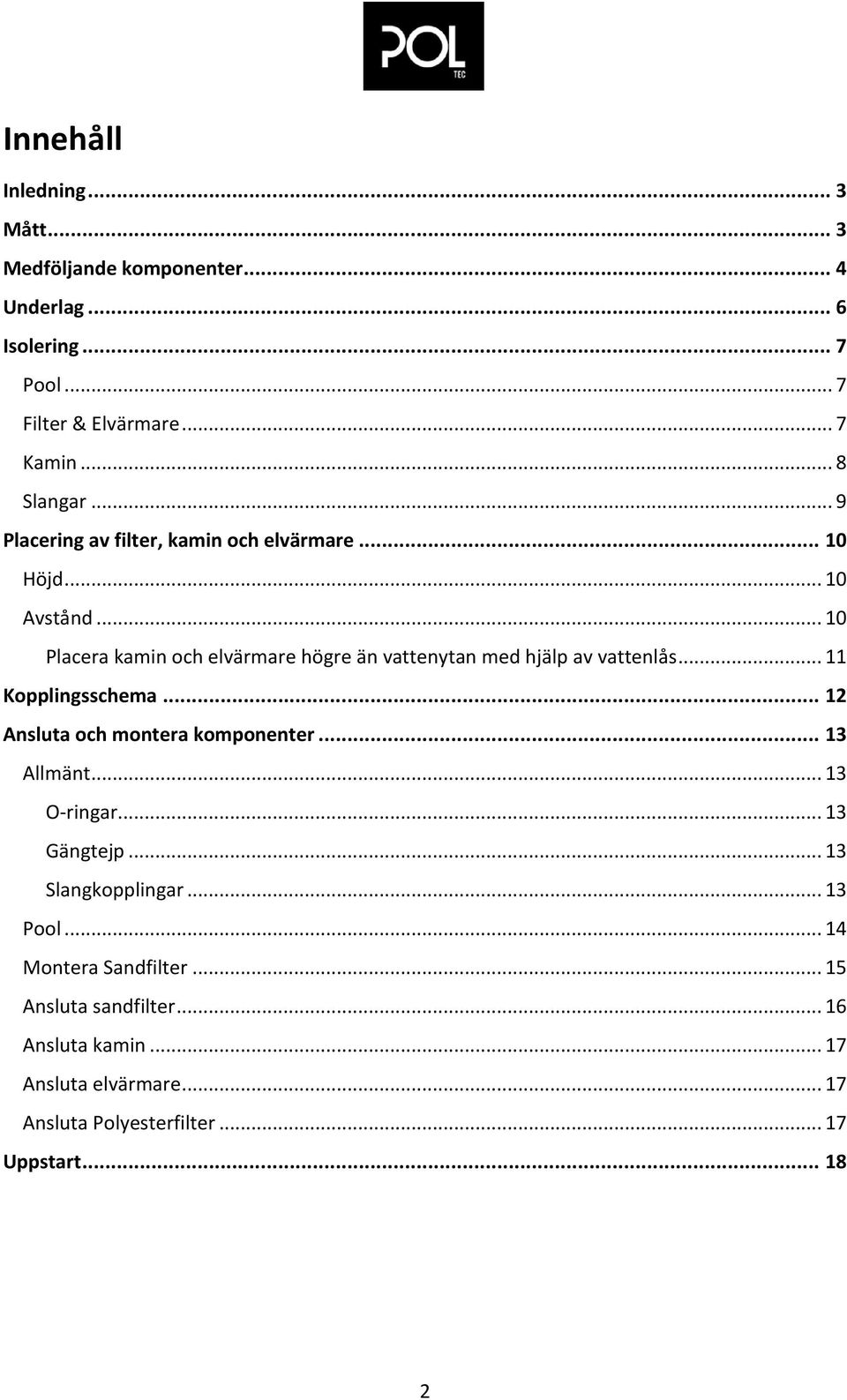

2 Innehåll Inledning... 3 Mått... 3 Medföljande komponenter... 4 Underlag... 6 Isolering... 7 Pool... 7 Filter & Elvärmare... 7 Kamin... 8 Slangar... 9 Placering av filter, kamin och elvärmare Höjd Avstånd Placera kamin och elvärmare högre än vattenytan med hjälp av vattenlås Kopplingsschema Ansluta och montera komponenter Allmänt O-ringar Gängtejp Slangkopplingar Pool Montera Sandfilter Ansluta sandfilter Ansluta kamin Ansluta elvärmare Ansluta Polyesterfilter Uppstart

3 Inledning Tack för att ni valt en pool från Poltec AB. Vi hoppas att ni ska få många sköna badtimmar i TerrassPoolen! På sommaren kan den svalka och under de kallare årstiderna värma gott! Tveka aldrig att kontakta oss om ni har frågor om produkten. Mått Huvudmått på TerrassPoolen 3

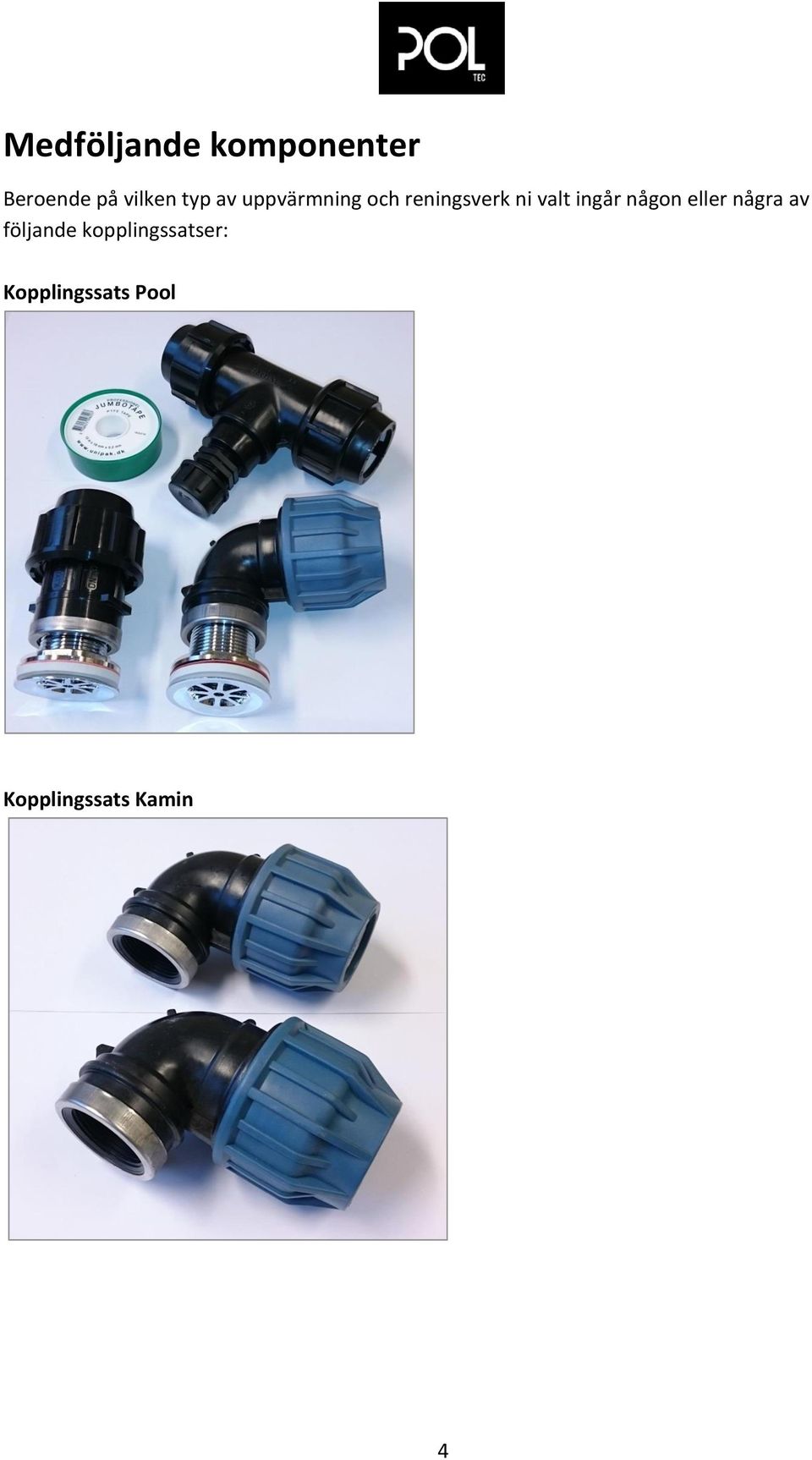

4 Medföljande komponenter Beroende på vilken typ av uppvärmning och reningsverk ni valt ingår någon eller några av följande kopplingssatser: Kopplingssats Pool Kopplingssats Kamin 4

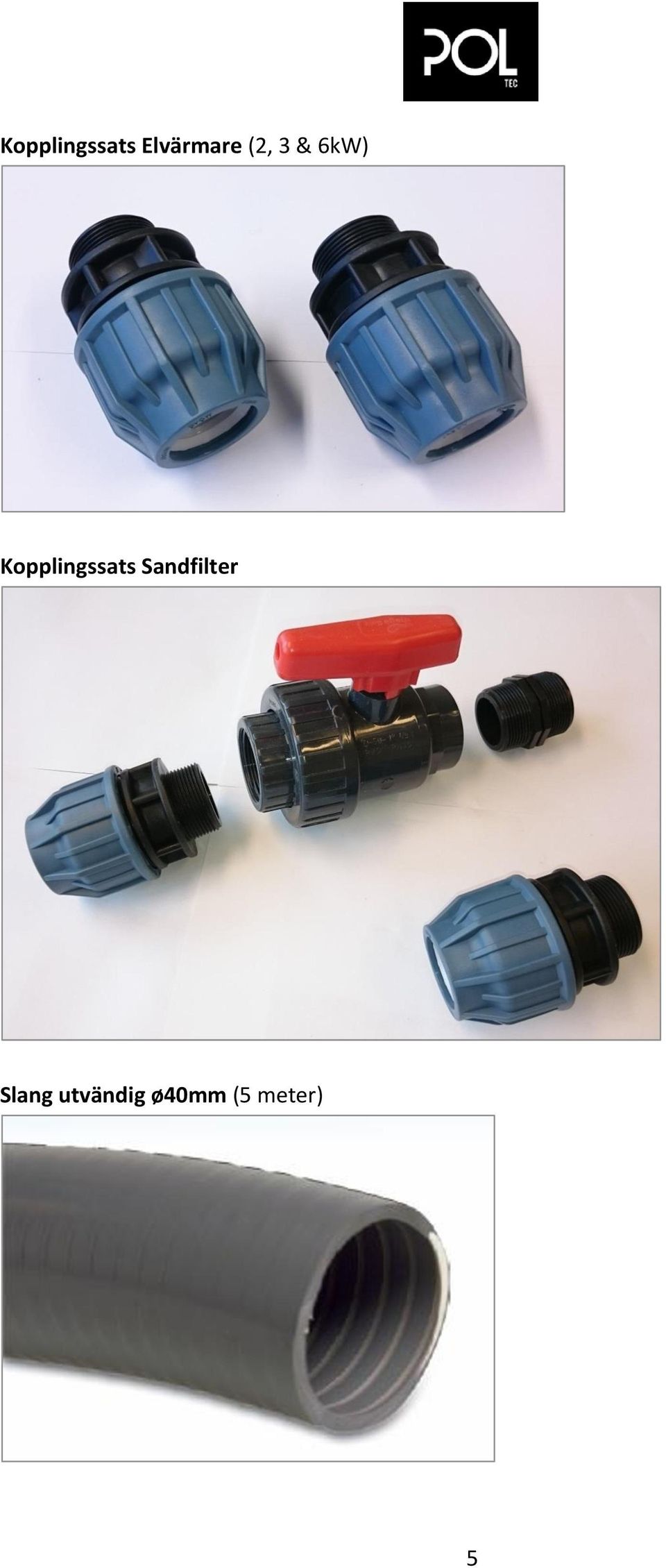

5 Kopplingssats Elvärmare (2, 3 & 6kW) Kopplingssats Sandfilter Slang utvändig ø40mm (5 meter) 5

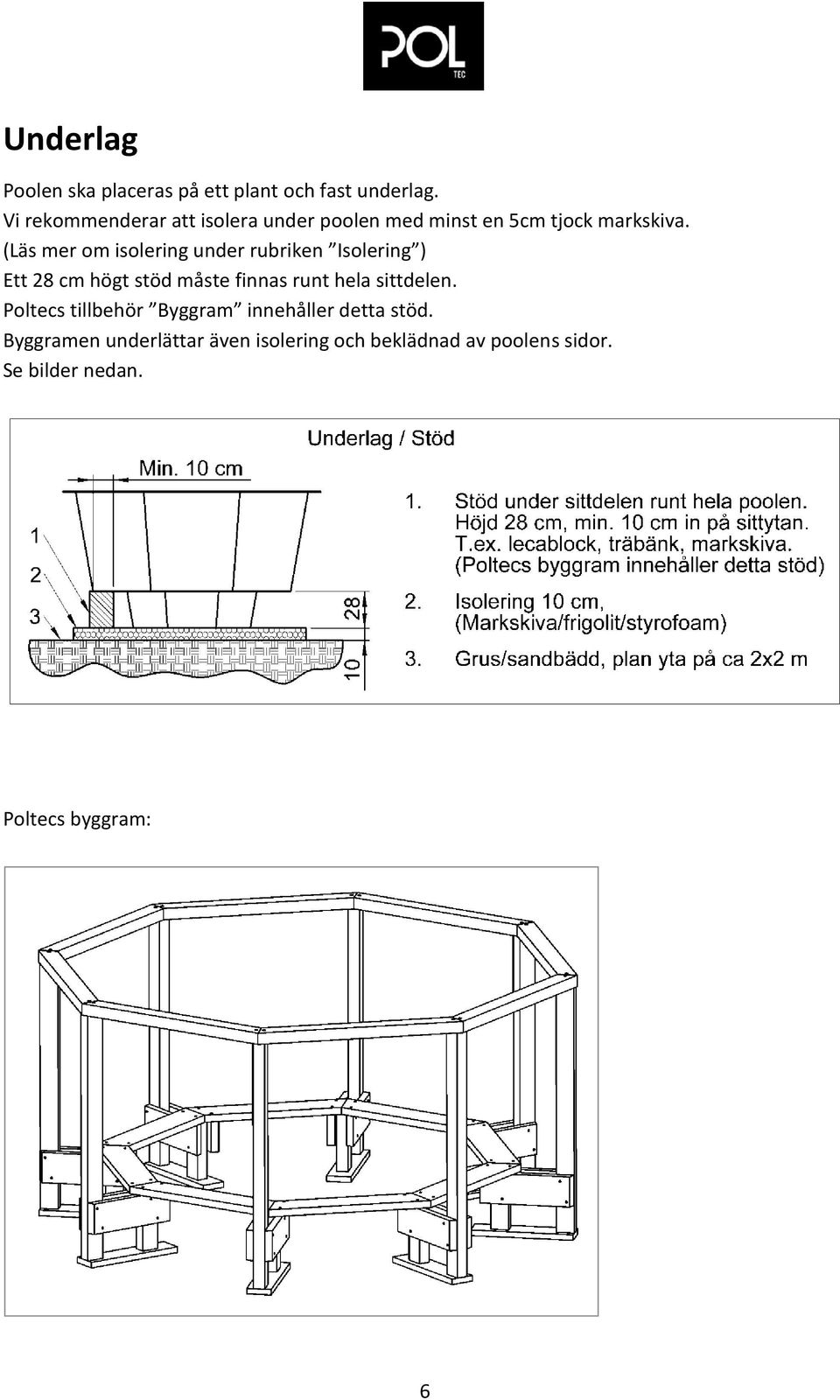

6 Underlag Poolen ska placeras på ett plant och fast underlag. Vi rekommenderar att isolera under poolen med minst en 5cm tjock markskiva. (Läs mer om isolering under rubriken Isolering ) Ett 28 cm högt stöd måste finnas runt hela sittdelen. Poltecs tillbehör Byggram innehåller detta stöd. Byggramen underlättar även isolering och beklädnad av poolens sidor. Se bilder nedan. Poltecs byggram: 6

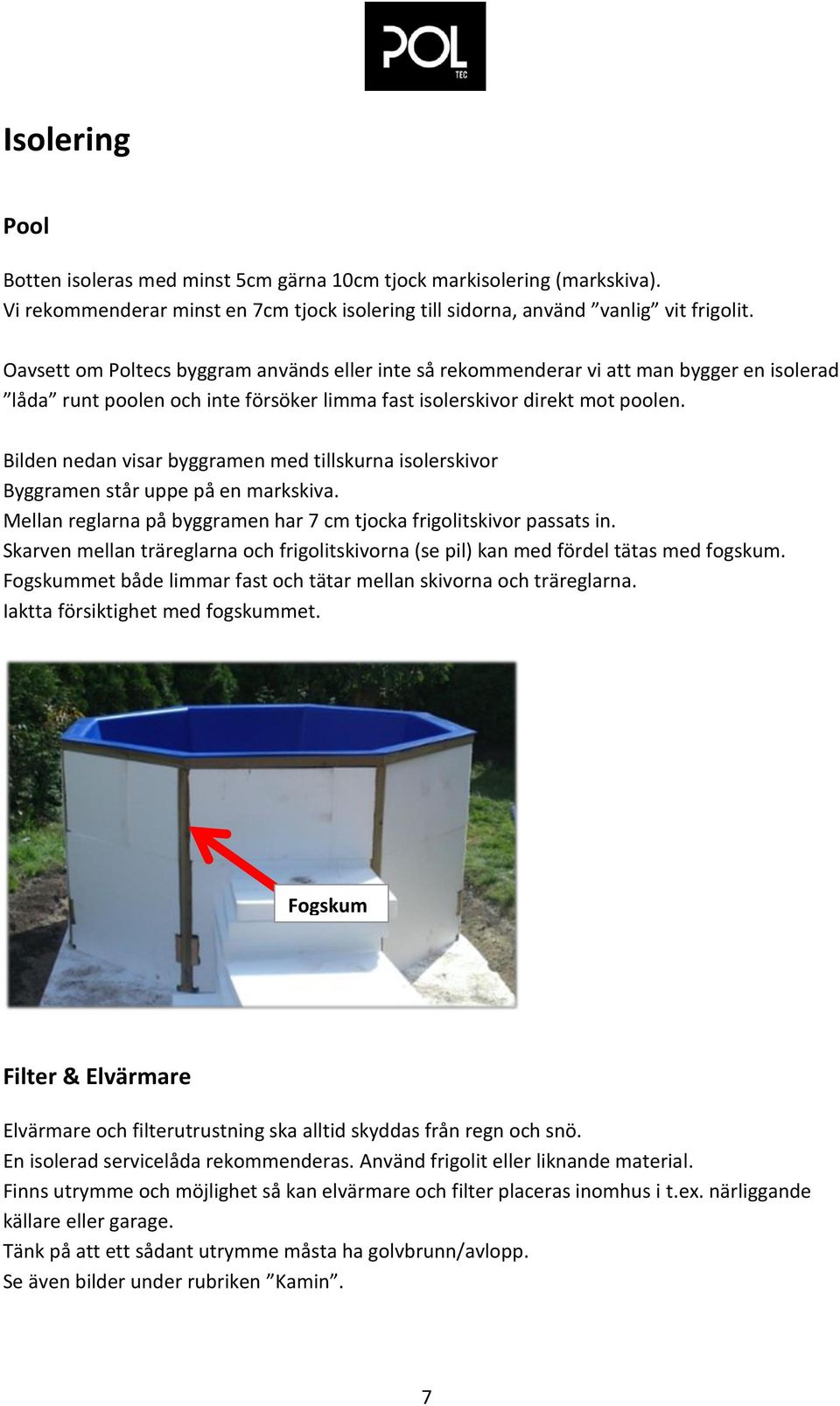

7 Isolering Pool Botten isoleras med minst 5cm gärna 10cm tjock markisolering (markskiva). Vi rekommenderar minst en 7cm tjock isolering till sidorna, använd vanlig vit frigolit. Oavsett om Poltecs byggram används eller inte så rekommenderar vi att man bygger en isolerad låda runt poolen och inte försöker limma fast isolerskivor direkt mot poolen. Bilden nedan visar byggramen med tillskurna isolerskivor Byggramen står uppe på en markskiva. Mellan reglarna på byggramen har 7 cm tjocka frigolitskivor passats in. Skarven mellan träreglarna och frigolitskivorna (se pil) kan med fördel tätas med fogskum. Fogskummet både limmar fast och tätar mellan skivorna och träreglarna. Iaktta försiktighet med fogskummet. Fogskum Filter & Elvärmare Elvärmare och filterutrustning ska alltid skyddas från regn och snö. En isolerad servicelåda rekommenderas. Använd frigolit eller liknande material. Finns utrymme och möjlighet så kan elvärmare och filter placeras inomhus i t.ex. närliggande källare eller garage. Tänk på att ett sådant utrymme måsta ha golvbrunn/avlopp. Se även bilder under rubriken Kamin. 7

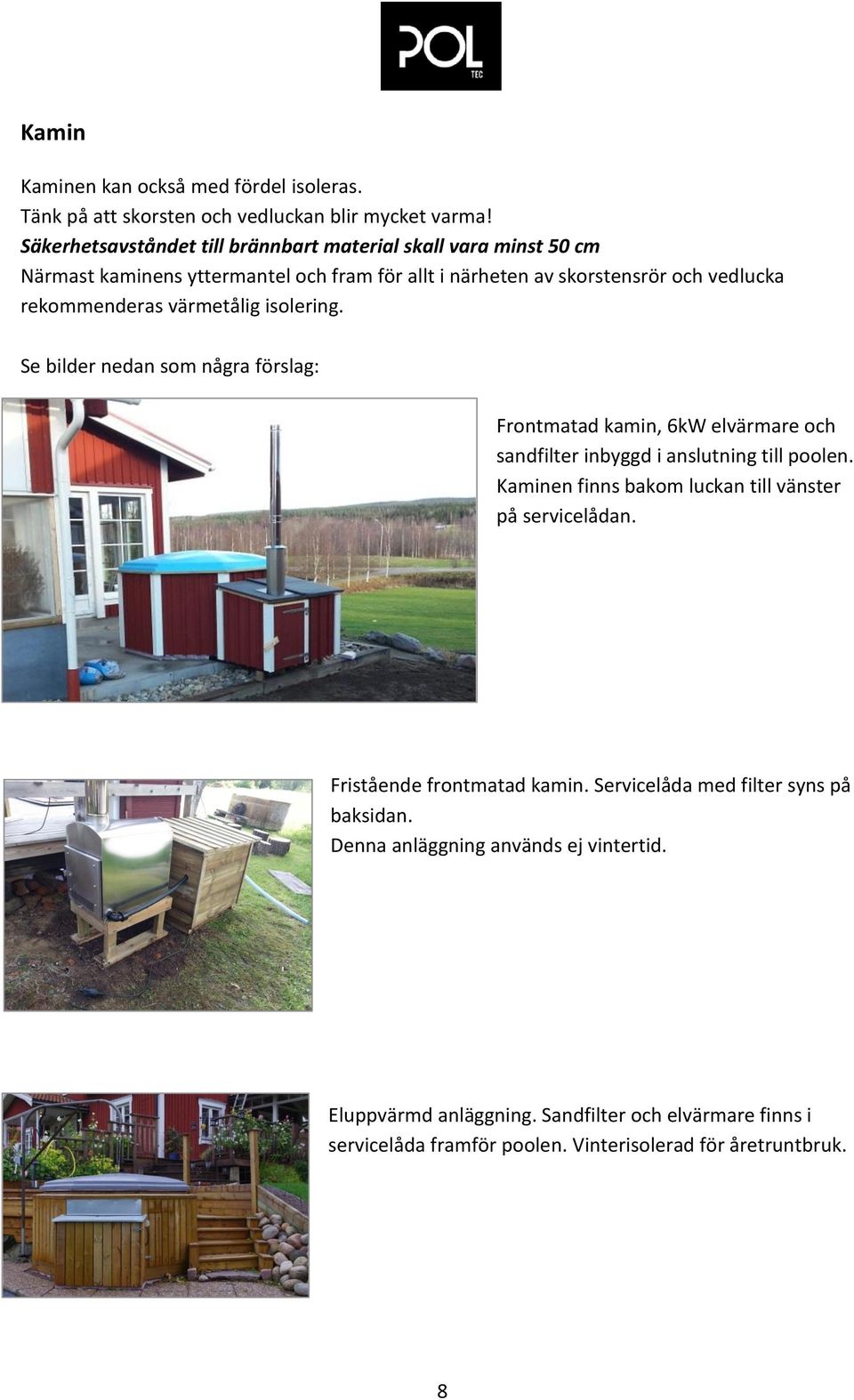

8 Kamin Kaminen kan också med fördel isoleras. Tänk på att skorsten och vedluckan blir mycket varma! Säkerhetsavståndet till brännbart material skall vara minst 50 cm Närmast kaminens yttermantel och fram för allt i närheten av skorstensrör och vedlucka rekommenderas värmetålig isolering. Se bilder nedan som några förslag: Frontmatad kamin, 6kW elvärmare och sandfilter inbyggd i anslutning till poolen. Kaminen finns bakom luckan till vänster på servicelådan. Fristående frontmatad kamin. Servicelåda med filter syns på baksidan. Denna anläggning används ej vintertid. Eluppvärmd anläggning. Sandfilter och elvärmare finns i servicelåda framför poolen. Vinterisolerad för åretruntbruk. 8

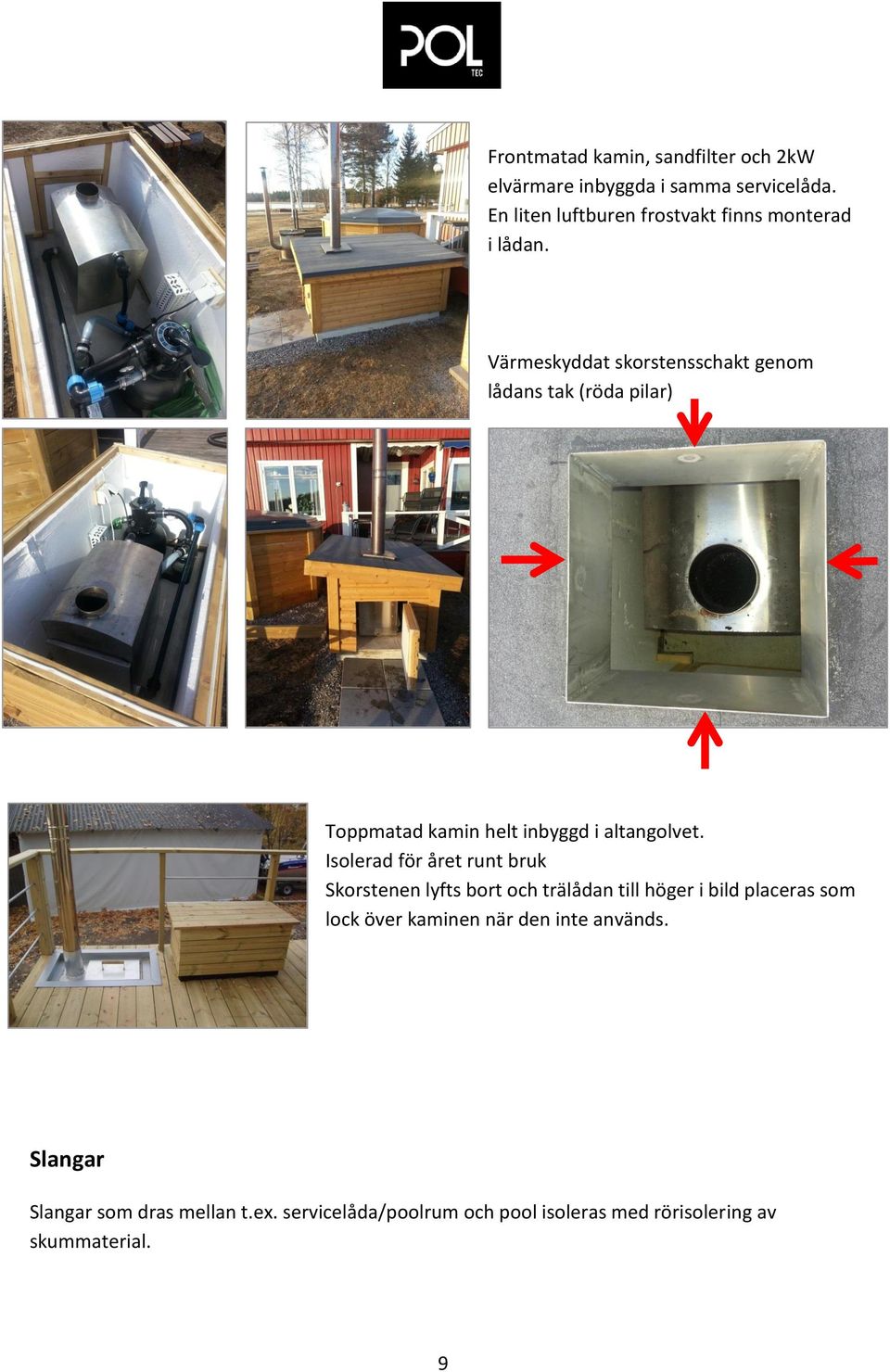

9 Frontmatad kamin, sandfilter och 2kW elvärmare inbyggda i samma servicelåda. En liten luftburen frostvakt finns monterad i lådan. Värmeskyddat skorstensschakt genom lådans tak (röda pilar) Toppmatad kamin helt inbyggd i altangolvet. Isolerad för året runt bruk Skorstenen lyfts bort och trälådan till höger i bild placeras som lock över kaminen när den inte används. Slangar Slangar som dras mellan t.ex. servicelåda/poolrum och pool isoleras med rörisolering av skummaterial. 9

10 Placering av filter, kamin och elvärmare Höjd För att undvika luftfickor i kamin, elvärmare och filtersystem placeras dessa komponenter så att de aldrig befinner sig ovanför vattenytan i poolen. Pumpen är inte självsugande så vatten måste kunna rinna in i den för att den skall börja pumpa. (Sandfilterbehållaren kan placeras högre än vattenytan då vattnet pumpas in genom den) Sandfilter med pump och elvärmare kan placeras upp till 3 meter lägre än tunnans botten. Detta möjliggör montering av denna utrusning i t.ex. källare. Kaminen är endast avsedd för utomhusbruk! Avstånd Kamin, elvärmare och filtersystem kan placeras upp till 15 meter från tunnan. Paketen levereras med 5 meter slang (utvändigt ø40mm). Kamin, elvärmare och filter kan då placeras ca 2 meter från poolen. Extra slang kan beställas från Poltec AB. Se bild nedan. Max höjd för kamin, elvärmare och filterpump. Ingen av dessa komponenter får placeras ovanför röd markering. Elvärmare Pump Kamin Max 15 meter 10

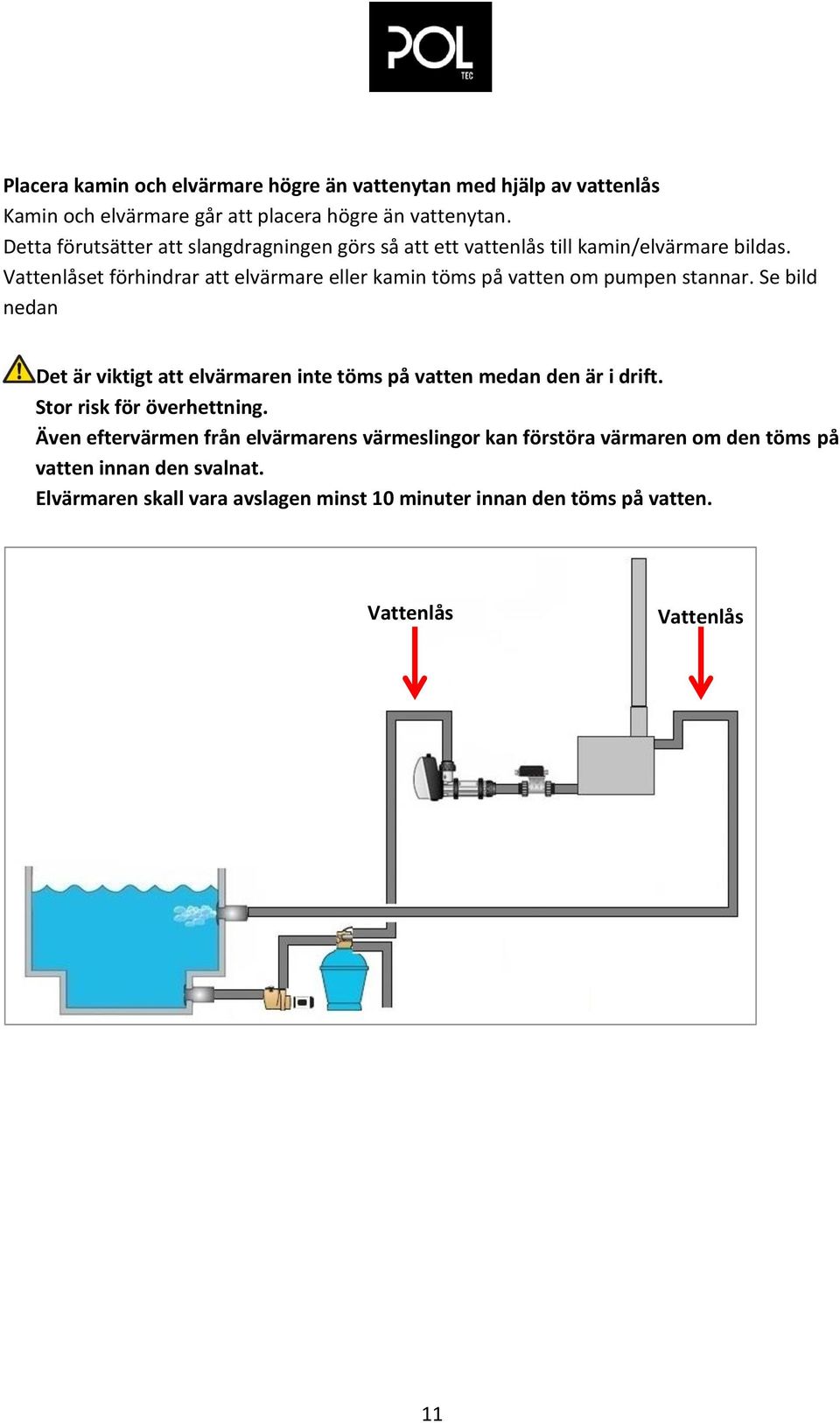

11 Placera kamin och elvärmare högre än vattenytan med hjälp av vattenlås Kamin och elvärmare går att placera högre än vattenytan. Detta förutsätter att slangdragningen görs så att ett vattenlås till kamin/elvärmare bildas. Vattenlåset förhindrar att elvärmare eller kamin töms på vatten om pumpen stannar. Se bild nedan Det är viktigt att elvärmaren inte töms på vatten medan den är i drift. Stor risk för överhettning. Även eftervärmen från elvärmarens värmeslingor kan förstöra värmaren om den töms på vatten innan den svalnat. Elvärmaren skall vara avslagen minst 10 minuter innan den töms på vatten. Vattenlås Vattenlås 11

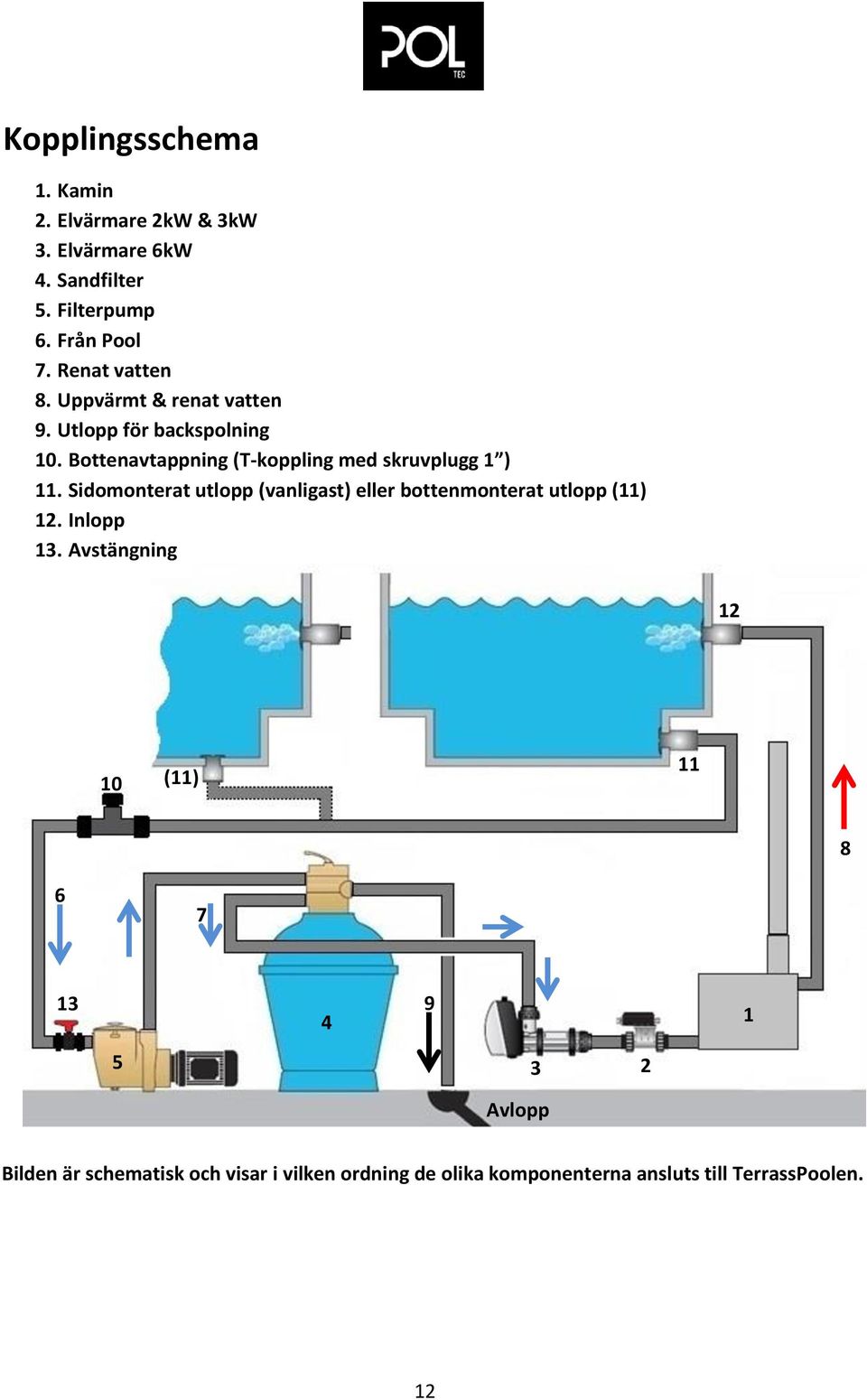

12 Kopplingsschema 1. Kamin 2. Elvärmare 2kW & 3kW 3. Elvärmare 6kW 4. Sandfilter 5. Filterpump 6. Från Pool 7. Renat vatten 8. Uppvärmt & renat vatten 9. Utlopp för backspolning 10. Bottenavtappning (T-koppling med skruvplugg 1 ) 11. Sidomonterat utlopp (vanligast) eller bottenmonterat utlopp (11) 12. Inlopp 13. Avstängning (11) Avlopp Bilden är schematisk och visar i vilken ordning de olika komponenterna ansluts till TerrassPoolen. 12

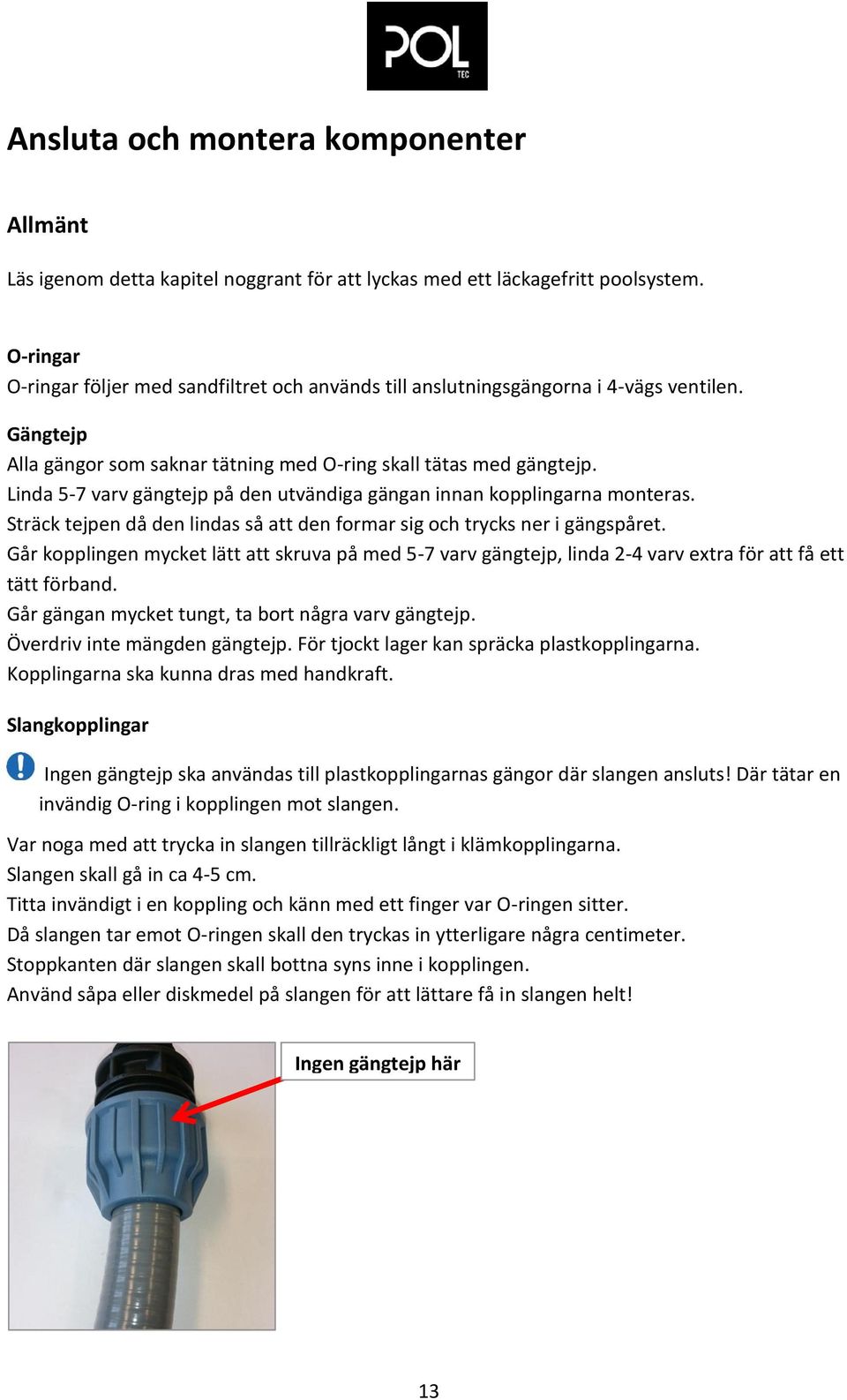

13 Ansluta och montera komponenter Allmänt Läs igenom detta kapitel noggrant för att lyckas med ett läckagefritt poolsystem. O-ringar O-ringar följer med sandfiltret och används till anslutningsgängorna i 4-vägs ventilen. Gängtejp Alla gängor som saknar tätning med O-ring skall tätas med gängtejp. Linda 5-7 varv gängtejp på den utvändiga gängan innan kopplingarna monteras. Sträck tejpen då den lindas så att den formar sig och trycks ner i gängspåret. Går kopplingen mycket lätt att skruva på med 5-7 varv gängtejp, linda 2-4 varv extra för att få ett tätt förband. Går gängan mycket tungt, ta bort några varv gängtejp. Överdriv inte mängden gängtejp. För tjockt lager kan spräcka plastkopplingarna. Kopplingarna ska kunna dras med handkraft. Slangkopplingar Ingen gängtejp ska användas till plastkopplingarnas gängor där slangen ansluts! Där tätar en invändig O-ring i kopplingen mot slangen. Var noga med att trycka in slangen tillräckligt långt i klämkopplingarna. Slangen skall gå in ca 4-5 cm. Titta invändigt i en koppling och känn med ett finger var O-ringen sitter. Då slangen tar emot O-ringen skall den tryckas in ytterligare några centimeter. Stoppkanten där slangen skall bottna syns inne i kopplingen. Använd såpa eller diskmedel på slangen för att lättare få in slangen helt! Ingen gängtejp här 13

14 Pool Använd Kopplingssats Pool. Använd gängtejp på in- och utloppsventilens utvändiga gängor. Hålen i tunna borras ø42-44mm. Använd en s.k. hålsåg. Den vinklade kopplingen(90 ) placeras normalt i inloppet i ryggstödet. Då riktas slangen ner mot marken och sticker inte ut genom t.ex. poolens träsida. Den raka kopplingen monteras på utloppsventilen i sidan. Vid bottenmonterad utloppsventilen monteras normalt den vinklade kopplingen(90 ) direkt under poolen. Extra kopplingar finns att beställa. Hålen i poolen kan placeras på andra sätt än nedan rekommenderat. Rådgör gärna med oss vid frågor om lämplig placering. Placera inte inloppen för högt upp i ryggstödet. Ventilen skall alltid vara under vattennivån för att undvika vattensprut inne i poolen (kan upplevas störande). Vid bottenmontering av utloppsventilen får den inte monteras centrerad i poolens botten. Reningsverkets pump kan skapa en virvel i poolen med följd att luft sugs in i pumpen. Förskjut ventilen ur tunnans centrum. (Se Alt.2 Utlopp i bild nedan) Vid sidoanslutning, borra nedre anslutning från insidan av poolen så att hålet inte kommer för nära radien mot botten. Det är viktigt att ventilen får en plan yta att täta mot. Vit packning på insidan poolen In-/Utloppsventil Röd packning på utsidan poolen 14

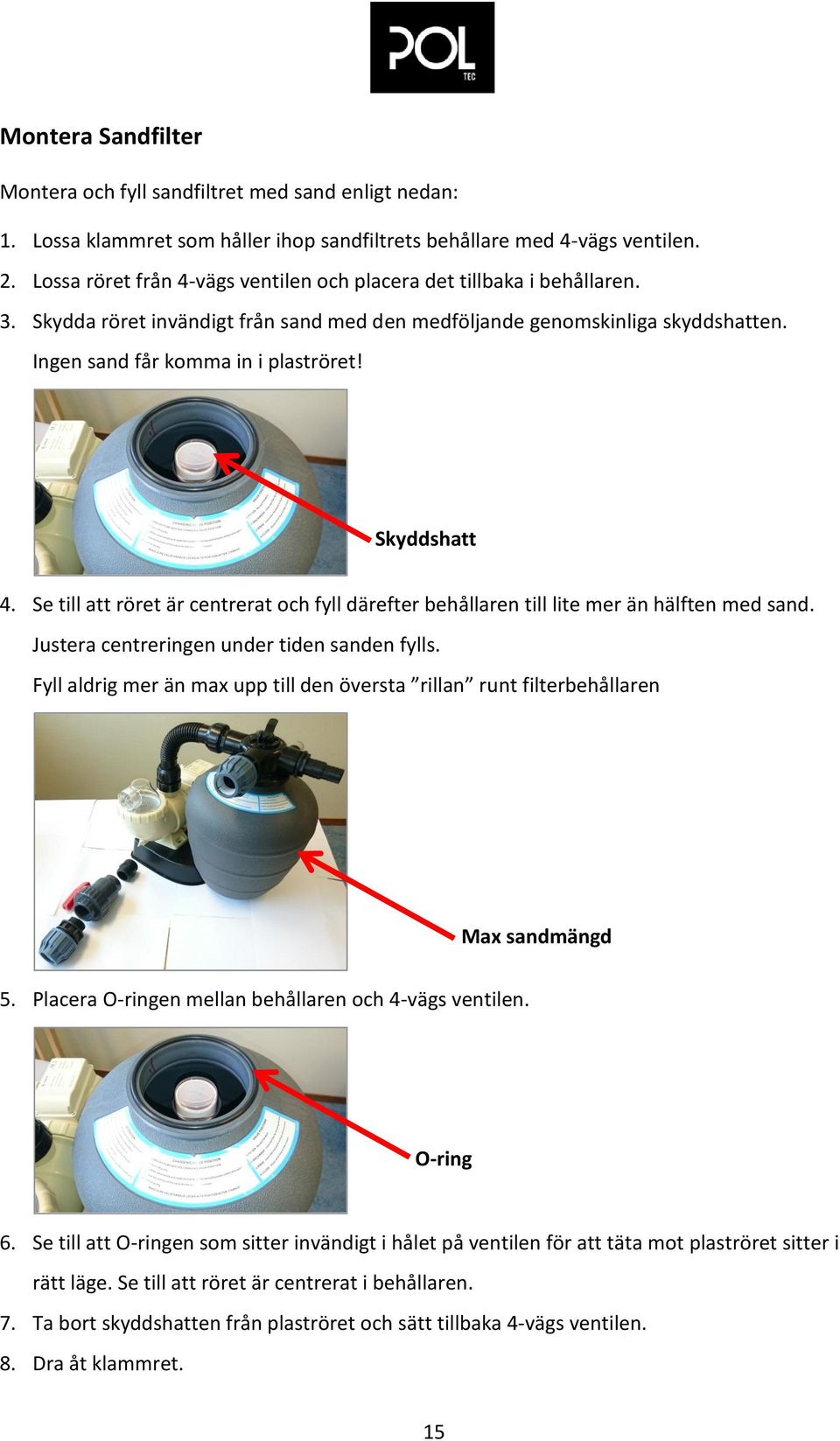

15 Montera Sandfilter Montera och fyll sandfiltret med sand enligt nedan: 1. Lossa klammret som håller ihop sandfiltrets behållare med 4-vägs ventilen. 2. Lossa röret från 4-vägs ventilen och placera det tillbaka i behållaren. 3. Skydda röret invändigt från sand med den medföljande genomskinliga skyddshatten. Ingen sand får komma in i plaströret! Skyddshatt 4. Se till att röret är centrerat och fyll därefter behållaren till lite mer än hälften med sand. Justera centreringen under tiden sanden fylls. Fyll aldrig mer än max upp till den översta rillan runt filterbehållaren Max sandmängd 5. Placera O-ringen mellan behållaren och 4-vägs ventilen. O-ring 6. Se till att O-ringen som sitter invändigt i hålet på ventilen för att täta mot plaströret sitter i rätt läge. Se till att röret är centrerat i behållaren. 7. Ta bort skyddshatten från plaströret och sätt tillbaka 4-vägs ventilen. 8. Dra åt klammret. 15

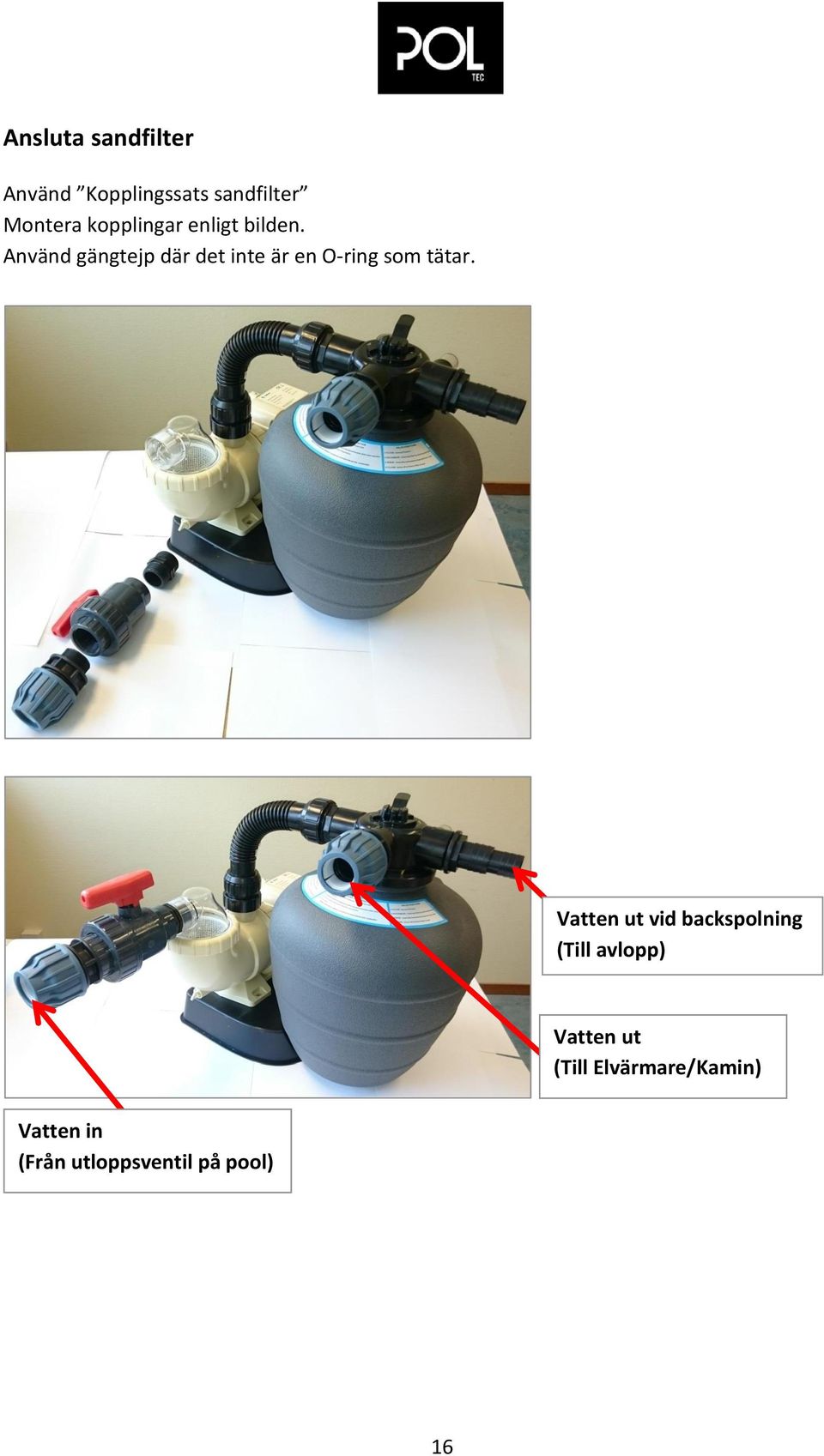

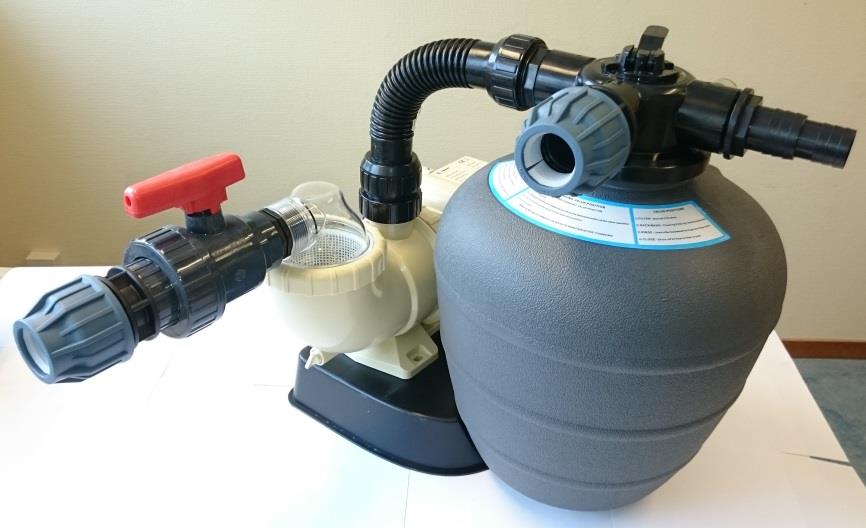

16 Ansluta sandfilter Använd Kopplingssats sandfilter Montera kopplingar enligt bilden. Använd gängtejp där det inte är en O-ring som tätar. Vatten ut vid backspolning (Till avlopp) Vatten ut (Till Elvärmare/Kamin) Vatten in (Från utloppsventil på pool) 16

17 Ansluta kamin Använd Kopplingssats Kamin. Använd gängtejp på kaminens utvändiga gängor. Ansluta elvärmare Använd Kopplingssats Elvärmare. Använd gängtejp på kopplingarnas utvändiga gängor. Om poolen värms med vedkamin och elvärmare skall monteras så måste den monteras före vedkaminen. Elvärmaren kan annars skadas pga. överhettning. Se kapitel Kopplingsschema. Ansluta Polyesterfilter Till polyesterfiltret medföljer extra slangar som passar mot filtrets anslutningar. Slangarna kopplas mot den grå poolslangen med slangklammer. Var noga med att trycka in den grå slangen tills den bottnar. Efterdra de två slangklammren efter första uppvärmningen. Vatten in (Från utloppsventil på pool) Vatten ut (Till Elvärmare/Kamin) 17

18 Uppstart Fyll poolen med vatten. När förfiltret till pumpen fyllts med vatten så kan pumpen startas. Var uppmärksam på läckage. Kontrollera att det inom kort, max sekunder, börjar strömma vatten ur inloppsventilen i poolen. Avbryt efter den tiden om vattnet ej börjat cirkulera och kontrollera att det finns vatten i förfiltret. Lossa lite på förfiltrets lock för att släppa ut ev. luft. Provkör på nytt. Vid minsta tveksamhet om funktion kontakta Poltec AB Efterdra försiktigt alla kopplingar efter första uppvärmningen av systemet. Skötselråd till Er Terrasspool finns i manualen som levererats med din pool. 18
