1 Ett komplett system 4 Vi löser ditt dammproblem Optimierad lokal lösning Design av utsugningsanläggningar utgår alltid från det specifika behovet på varje arbetsplats. Man kan sedan bygga stora centrala system för tiotals sugpunkter, eller lokala lösningar vid varje arbetsplats. Fördelen med den lokala lösningen är att man kan bygga ett system i taget och optimera utrustningen för det aktuella behovet. DC 11-Module är utvecklat för att uppfylla kraven på en lokal lösning. DC 11-Module är en komplett centralenhet för punktutsugning och industriell rengöring. Enheten klarar allt från högeffektiva utsug på slipmaskiner till städning av svarvar och fräsmaskiner samt avskiljning av skärvätska och olja. Med DC 11-Module levererar vi en komplett monterad centralenhet från fabrik. Vi bygger den exakt efter ditt specifika behov. Det kan vi göra tack vare ett sinnrikt tillvalssystem. DC 11-Module ger sug till 1-6 sugpunkter samtidigt. Den har mycket god ljuddämpning och kan utrustas med mikrofilter för de fall där man väljer att återföra sugluften till lokalen. Tillvalssystemet för utmatningen innebär väl anpassad hantering av det avskiljda materialet. Något som kan spara mycket pengar. DC 11-Module lämpar sig också som centralenhet för punktutsug och städning på mindre produktionsenheter. Notera att aggregatet kan försörja ett mycket stort antal suguttag, så länge antalet samtidiga användare inte överskrider kapacitetstaket (1-6 användare). 34

2 4 DC 11-Module Mikrofilter Finfiltret avskiljer en mycket stor andel av fint damm, men har en begränsad avskiljning av de allra finaste partiklarna. För att avskilja i det närmaste alla fina partiklar ska enheten utrustas med mikrofilter. Vi rekommenderar att man alltid använder detta när luften återföres till arbetslokalen. I samband med giftigt stoft bör mikrofilter användas även när utblåset leds ut. Safechange I samband med hälsovådliga och giftiga stofttyper ska filtren (finfilter och mikrofilter) kunna bytas utan att personal och omgivning exponeras för partiklarna. Detsamma gäller vid säckbyten. Genom att välja safechange lösningen, som inkluderar mikrofilter, erhålls ett system som håller undertryck i cyklonen vid dessa operationer. Genom att trä över plastsäckar innan filtret lyfts ut kan man på detta sätt skydda sig för exponering. Elskåp Den elektriska startutrustningen är inbyggd på maskinen. Enheten startas manuellt med startknapp på elskåp eller med klockstyrning. Filterrensning sker automatiskt efter varje driftscykel. Mer komplex styrning kan också levereras, t ex frekvensstyrning mot behov eller automatikfunktion för t ex slussmatare. Välj om utrustningen installeras av elektriker eller anslutas med europahandske (5,5/7,5 kw). Sugkälla Sugkällan är en direktdriven turbopump med mycket lång livslängd och litet servicebehov. Karaktäristiken hos turbopumpen är mycket väl avpassad till de akuella tillämpningarna. På 7,5 kw enheten drivs den via en frekvensomvandlare. Varvtalet kan ställas in på tre fasta nivåer och därmed utnyttjas motorn maximalt. Stoftavskiljare Stoftavskiljaren grovavskiljer i cyklon och fina partiklar avskiljs i veckade patronfilter. Filtren rensas effektivt med luftpuls. Normalt är filterrensningen tryckluftsdriven, men manuell filterrensning som inte fordrar tryckluft finns som alternativ. Stoftavskiljaren avskiljer allt från findamm till spånor och vätskor. Utloppskanal/diffust utlopp För fast installerade sugsystem rekommenderar vi alltid att man leder ut luften ur byggnaden. Man blir då av med alla föroreningar, även gaser. Med hjälp av mikrofilter kan man dock eliminera i stort sett alla partiklar. I stora industrilokaler kan dragning av utloppskanal bli omfattande. Därför kan man som alternativ till utloppskanal välja att släppa ut luften direkt från aggregatet under locket på inbyggnaden (diffust utlopp 5,5/7,5 kw). Denna lösning tillämpas ju alltid på en mobil dammsugare. Notera dock att lokala restriktioner, angående återföring av luft förekommer. Utmatning av material Utmatning av damm, vätskor och grovt material sker under cyklonen. Här kan man välja på ett stort antal alternativ. De vanligaste är plastsäck eller behållare. Behållare finns i ett antal storlekar. De kan också vara utrustade med t ex hjul, invändig plastsäck, nivåglas, tappkran för skärvätska och anslutningar för tömningsutrustning (travers, truck). Man kan också mata ut materialet i en öppenbehållare eller på transportband. Det är också möjligt att med hjälp av slussmatare mata ut material kontinuerligt, men detta kräver extra elektrisk styrning. Mobilt utförande DC 11-Module är alltid utförd för att enkelt kunna flyttas med truck. Genom att utrusta enheten med hjul och handtag får man ett helt mobilt utförande. Trots vikten är det då möjligt att för hand köra runt DC 11-Module på ett industrigolv. Man kan också skapa ett semi-mobilt system där centralenheten normalt är dockad till ett större eller mindre rörsystem, men kan rullas iväg till andra delar av lokalerna vid behov. 35

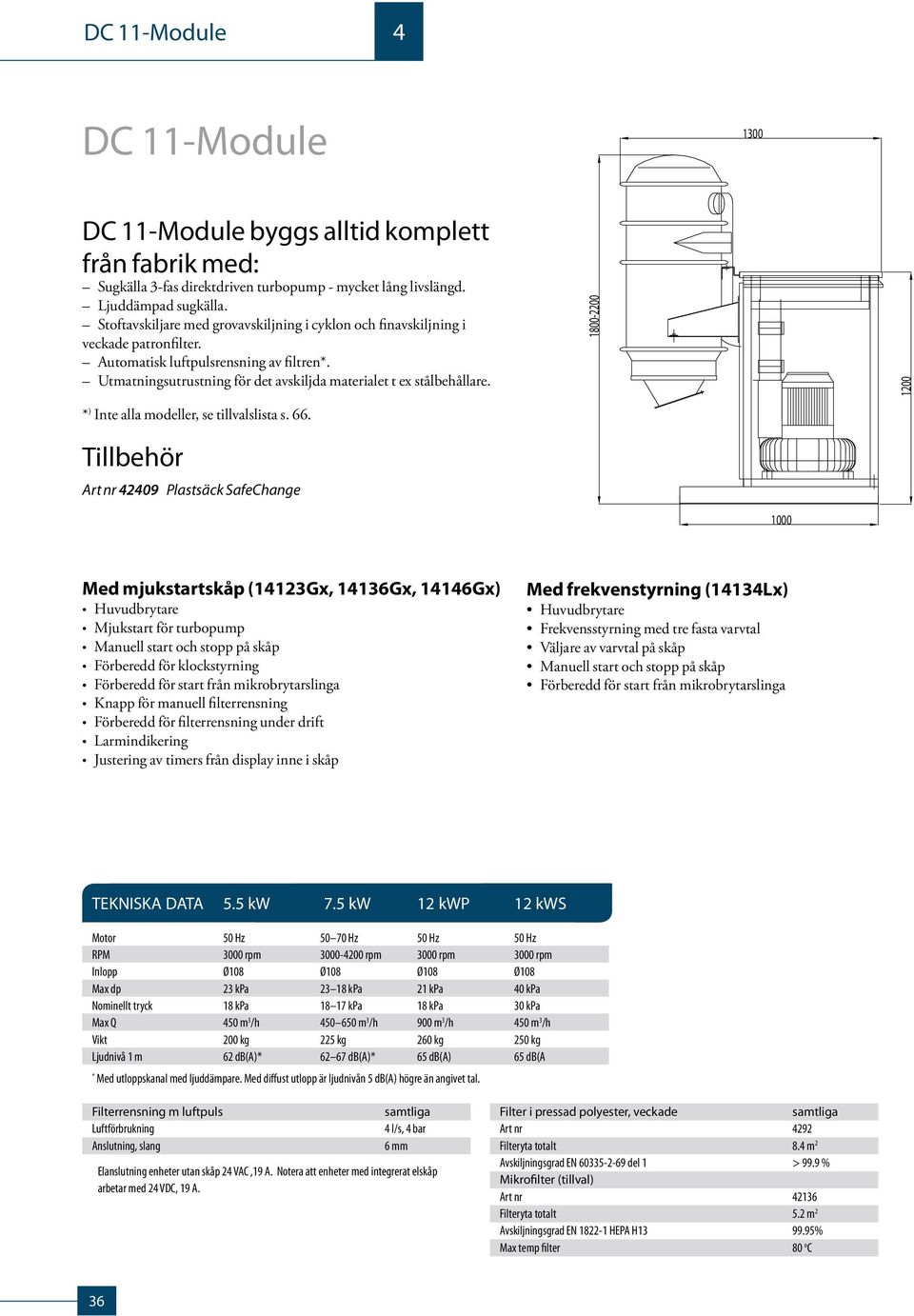

3 DC 11-Module 4 DC 11-Module 1300 DC 11-Module byggs alltid komplett från fabrik med: Sugkälla 3-fas direktdriven turbopump - mycket lång livslängd. Ljuddämpad sugkälla. Stoftavskiljare med grovavskiljning i cyklon och finavskiljning i veckade patronfilter. Automatisk luftpulsrensning av filtren*. Utmatningsutrustning för det avskiljda materialet t ex stålbehållare * ) Inte alla modeller, se tillvalslista s. 66. Tillbehör Art nr Plastsäck SafeChange 1000 Med mjukstartskåp (14123Gx, 14136Gx, 14146Gx) Huvudbrytare Mjukstart för turbopump Manuell start och stopp på skåp Förberedd för klockstyrning Förberedd för start från mikrobrytarslinga Knapp för manuell filterrensning Förberedd för filterrensning under drift Larmindikering Justering av timers från display inne i skåp Med frekvenstyrning (14134Lx) TEKNISKA DATA 5.5 kw 7.5 kw 12 kwp 12 kws Motor 50 Hz Hz 50 Hz 50 Hz RPM 3000 rpm rpm 3000 rpm 3000 rpm Inlopp Ø108 Ø108 Ø108 Ø108 Max dp 23 kpa kpa 21 kpa 40 kpa Nominellt tryck 18 kpa kpa 18 kpa 30 kpa Max Q 450 m 3 /h m 3 /h 900 m 3 /h 450 m 3 /h Vikt 200 kg 225 kg 260 kg 250 kg Ljudnivå 1 m 62 db(a)* db(a)* 65 db(a) 65 db(a * Med utloppskanal med ljuddämpare. Med diffust utlopp är ljudnivån 5 db(a) högre än angivet tal. Filterrensning m luftpuls Luftförbrukning Anslutning, slang samtliga 4 l/s, 4 bar 6 mm Elanslutning enheter utan skåp 24 VAC,19 A. Notera att enheter med integrerat elskåp arbetar med 24 VDC, 19 A. Filter i pressad polyester, veckade samtliga Art nr 4292 Filteryta totalt 8.4 m 2 Avskiljningsgrad EN del 1 > 99.9 % Mikrofilter (tillval) Art nr Filteryta totalt 5.2 m 2 Avskiljningsgrad EN HEPA H % Max temp filter 80 o C 36

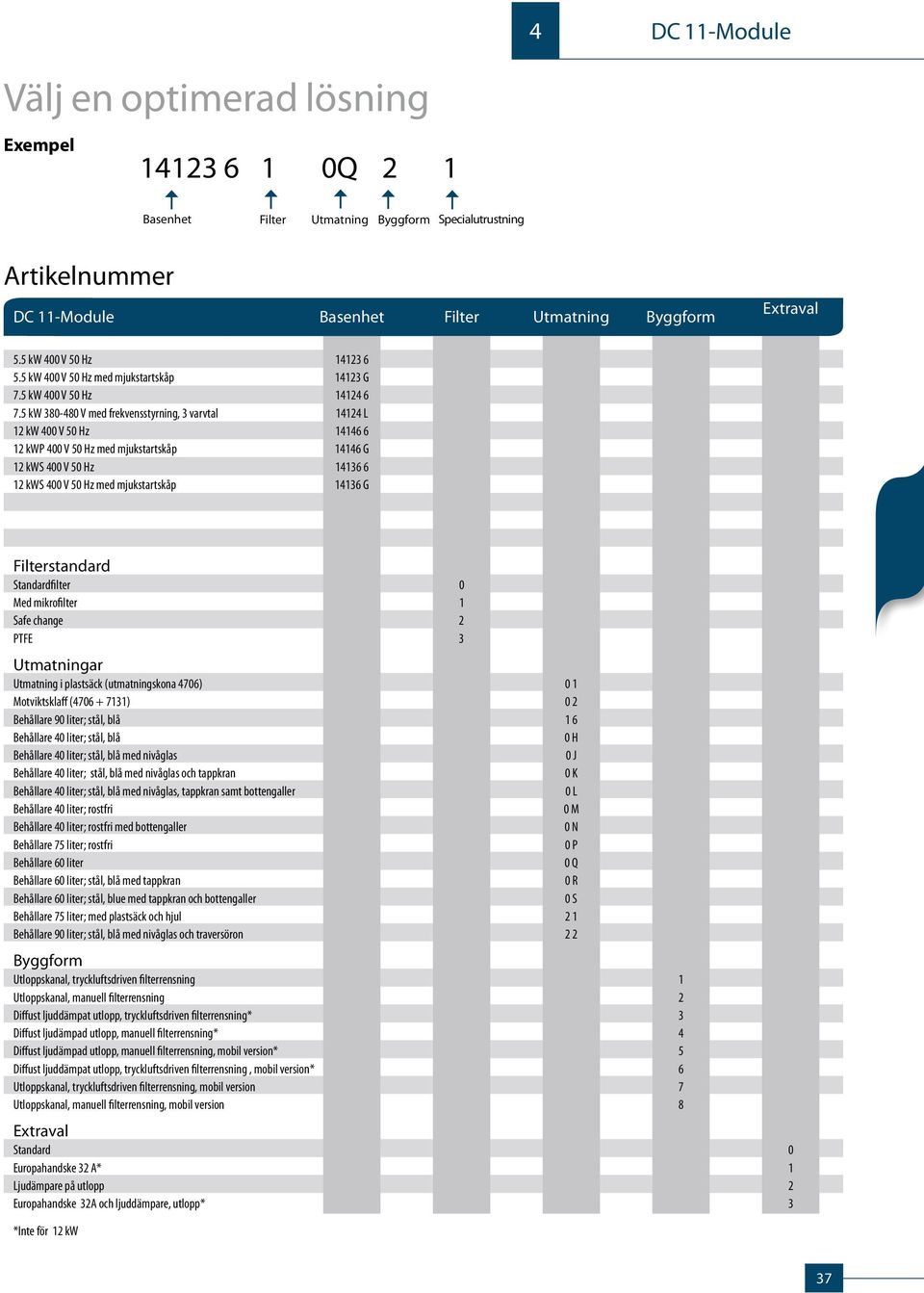

4 4 DC 11-Module Välj en optimerad lösning Exempel Q 2 1 Basenhet Filter Utmatning Byggform Specialutrustning Artikelnummer DC 11-Module Basenhet Filter Utmatning Byggform Extraval 5.5 kw 400 V 50 Hz kw 400 V 50 Hz med mjukstartskåp G 7.5 kw 400 V 50 Hz kw V med frekvensstyrning, 3 varvtal L 12 kw 400 V 50 Hz kwp 400 V 50 Hz med mjukstartskåp G 12 kws 400 V 50 Hz kws 400 V 50 Hz med mjukstartskåp G Filterstandard Standardfilter 0 Med mikrofilter 1 Safe change 2 PTFE 3 Utmatningar Utmatning i plastsäck (utmatningskona 4706) 0 1 Motviktsklaff ( ) 0 2 Behållare 90 liter; stål, blå 1 6 Behållare 40 liter; stål, blå 0 H Behållare 40 liter; stål, blå med nivåglas 0 J Behållare 40 liter; stål, blå med nivåglas och tappkran 0 K Behållare 40 liter; stål, blå med nivåglas, tappkran samt bottengaller 0 L Behållare 40 liter; rostfri 0 M Behållare 40 liter; rostfri med bottengaller 0 N Behållare 75 liter; rostfri 0 P Behållare 60 liter 0 Q Behållare 60 liter; stål, blå med tappkran 0 R Behållare 60 liter; stål, blue med tappkran och bottengaller 0 S Behållare 75 liter; med plastsäck och hjul 2 1 Behållare 90 liter; stål, blå med nivåglas och traversöron 2 2 Byggform Utloppskanal, tryckluftsdriven filterrensning 1 Utloppskanal, manuell filterrensning 2 Diffust ljuddämpat utlopp, tryckluftsdriven filterrensning* 3 Diffust ljudämpad utlopp, manuell filterrensning* 4 Diffust ljudämpad utlopp, manuell filterrensning, mobil version* 5 Diffust ljuddämpat utlopp, tryckluftsdriven filterrensning, mobil version* 6 Utloppskanal, tryckluftsdriven filterrensning, mobil version 7 Utloppskanal, manuell filterrensning, mobil version 8 Extraval Standard 0 Europahandske 32 A* 1 Ljudämpare på utlopp 2 Europahandske 32A och ljuddämpare, utlopp* 3 *Inte för 12 kw 37

5 DC 11-Module 4 38
