1 Säkerhetsreläer Zander Aachen TALOS Säkerhetssystemet med plug & play Komponenter för automation Nordela

2 TALOS - säkerhetssystemet TALOS - säkerhet för alla behov Hos mellanstora till stora maskiner och anläggningar behöver man ofta ta hänsyn till olika behov och krav gällande säkerhet. Enstaka säkerhetsreläer räcker ofta inte till, när flera manuella nödstopp, grindar och luckor måste övervakas samtidigt. Vid fara måste en del maskindelar stoppas omedelbart, andra med tidsfördröjning, t.ex. när det är nödvändigt med en inbromsning eller för att återlämna ett verktyg i ett säkert viloläge. I en del fall räcker det kanske att vid fara endast stoppa en del av en anläggning, medan övriga delar kan fortsätta att vara i drift. TALOS, det modulära plug & play säkerhetssystemet löser samtliga behov. TALOS äkta plug & play in - / utgångar är fritt expanderbara självkonfigurerande upp till säkerhetskategori 4 enligt EN954-1, SIL3 enligt EN61508 övervakning av manuella nödstopp, grindar, ljusridåer momentana och fördröjda säkerhetskontakter övervakad manuell start eller automatisk start kombinera / gruppera utan att programmera samtliga moduler monteras rakt framifrån perfekt diagnos via integrerat seriellt gränssnitt TALOS säkerhetsmoduler monteras rakt framifrån TALOS är perfekt för att förhindra farliga situationer hos mindre, mellanstora och stora anläggningar. Basmodulen är i sig ett komplett minisystem, med två 2-kanaliga säkerhetsingångar och tre säkerhetsutgångar (kontakter), som senare kan expanderas enligt önskemål. Säkerhetssystemet växer med anläggningen: Nya in- / utgångsmoduler anslutes till bussen - och fungerar direkt! Systemet konfigurerar sig självt, varvid möjligheten till den högsta säkerhetskategorin 4 / SIL3 alltid bibehålles. Modulerna kommunicerar med varandra via en busförbindelse i DIN-skenan. Enbart genom att arrangera modulerna - ingen programmering behövs - kan olika funktioner och kombinationer åstadkommas, som momentan och fördröjd bortkoppling eller gruppering av in - och utgångsmodulerna. Eftersom modulerna monteras rakt framifrån, görs ett eventuellt byte på några sekunder. Ett i TALOS-bussen integrerat seriellt kommunikationsgränssnitt, erbjuder en perfekt diagnos och felanalys. Stillestånd pga av felsökning hör till det förgångna. fritt expanderbar utan programmering och konfigurering Varje modul monteras rakt framifrån och kan bytas utan att grannmodulerna behöver demonteras. Om en modul avlägsnas, förblir resten av systemet funktionsdugligt!! 2 tel Nordela

3 med plug & play Allt kan anslutas till TALOS Nödstopp, grindlås, grindbrytare, ljusbommar, linnödstopp, beröringsfria grindbrytare... Samtliga kan enkelt anslutas till TALOS. Naturligtvis upp till högsta säkerhetskategori 4 / SIL3! Zander Know How Expandera utan att programmera: Vid behov kan ytterligare in - eller utgångsmoduler enkelt anslutas - och fungerar direkt! TALOS konfigurerar sig självt. Montera i stället för att programmera Allt vad du behöver kunna Utmoduler monteras till höger om TALOS basmodul. 1. Inmoduler monteras till vänster om TALOS basmodul. 3. Vid behov: Grupper sammankopplas via ledning... klart!! Nordela tel

4 TALOS - säkerhetssystemet Användningsexempel En anläggning med flera grindar, manuella nödstopp och drifter kan via TALOS övervakas individuellt. Bilden till vänster visar att om grindarna öppnas och maskinerna inte stoppas på ett kontrollerat och säkert sätt, kan pga de rörliga delarna svåra olyckor inträffa. Måste dessutom det farliga området besökas ofta, och en farlig situation kan komma utan förvarning, måste säkerhetssystemt motsvara kategori 4 enligt EN Dessa krav uppfyller TALOS-systemet utan problem. Övervakning av 3 grindar och 2 manuella nödstopp samt bortkoppling av 3 drifter Olika funktioner kan realiseras med TALOS helt utan programmering: Behövs t.ex. en tidsfördröjd utgång, räcker det att lämplig modul ansluts. Därefter kan man realisera en tidsfördröjd klarsignal till en grind utrustad med grindlås. Den enda nödvändiga konfigurationen består av att tidsfördröjningen ställs in via utgångsmodulens potentiometer. Övervakning av 3 grindar och 2 manuella nödstopp, bortkoppling av 3 drifter, tidsfördröjd klarsignal av den mellersta grinden gruppering Grupp 1 Grupp 2 grön ledning Övervakning av 3 grindar och 2 manuella nödstopp, bortkoppling av 3 drifter, indelning i 2 grupper med 2 överordnade nödstopp. Ibland kan det vara lämpligt, att vid öppnandet av en grind endast den aktuella driften stoppas, medan resten av anläggningen fortsätter att vara i drift. Bilden visar att den vänstra och mellersta grinden hör till grupp 1 medan den högra grinden hör till grupp 2. Varje grupp består av en basmodul, till vilken nödvändigt antal in - och utgångsmoduler är anslutna. Öppnas den vänstra eller mellersta grinden, medför detta att motorerna tillhörande grupp 1 stoppas, medan stansmaskinen innanför den högra grinden fortfarande är i drift. På motsvarande sätt stoppas stansen om den högra grinden öppnas medan motorerna hörande till grupp 1 fortsätter att vara i drift. De båda manuella nödstoppen skall däremot stoppa samtliga motorer. Detta åstadkommes genom att koppla samman de båda grupperna, se den gröna ledningen (2- ledare) på bilden. 4 tel Nordela

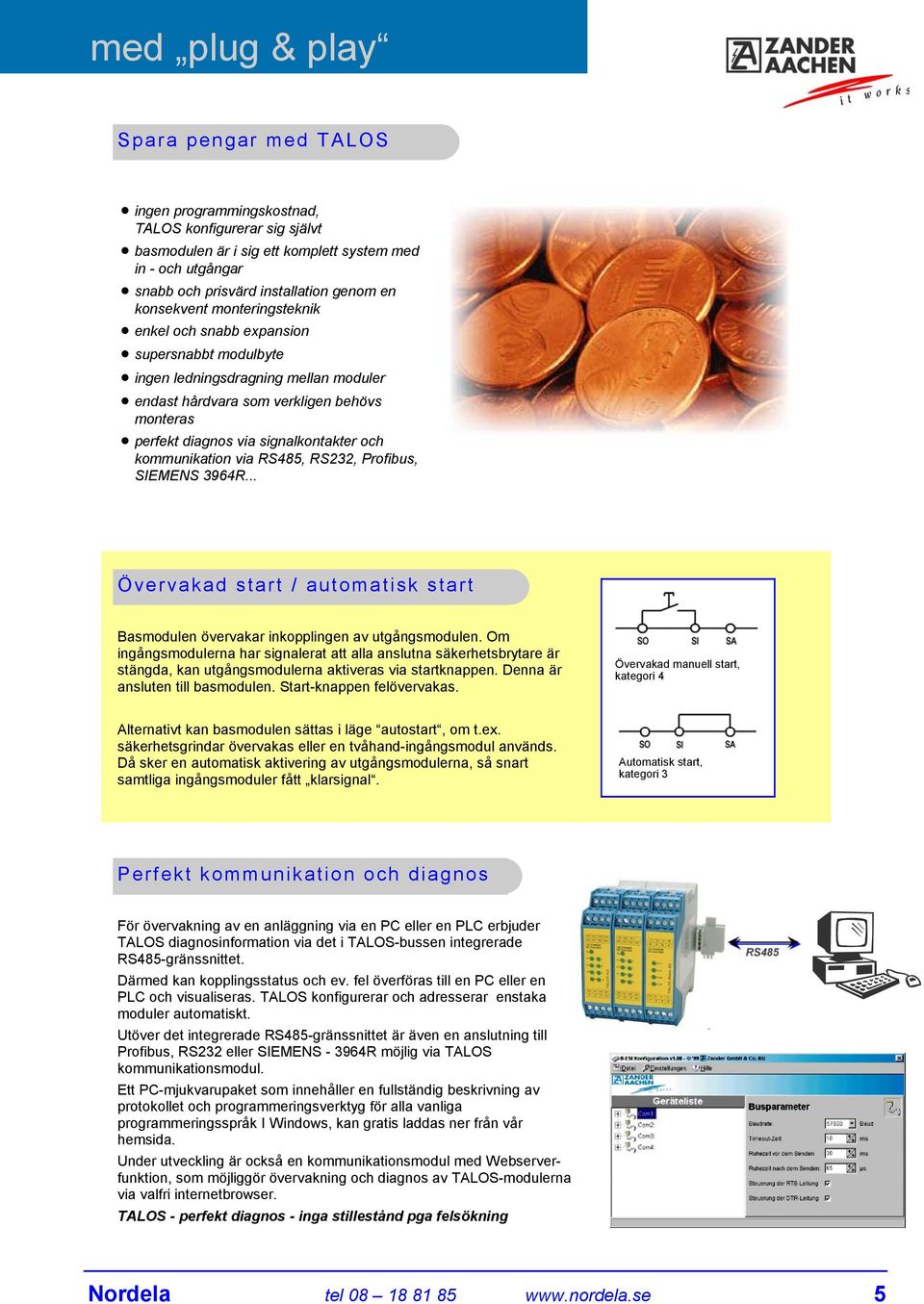

5 med plug & play Spara pengar med TALOS ingen programmingskostnad, TALOS konfigurerar sig självt basmodulen är i sig ett komplett system med in - och utgångar snabb och prisvärd installation genom en konsekvent monteringsteknik enkel och snabb expansion supersnabbt modulbyte ingen ledningsdragning mellan moduler endast hårdvara som verkligen behövs monteras perfekt diagnos via signalkontakter och kommunikation via RS485, RS232, Profibus, SIEMENS 3964R... Övervakad start / automatisk start Basmodulen övervakar inkopplingen av utgångsmodulen. Om ingångsmodulerna har signalerat att alla anslutna säkerhetsbrytare är stängda, kan utgångsmodulerna aktiveras via startknappen. Denna är ansluten till basmodulen. Start-knappen felövervakas. Övervakad manuell start, kategori 4 Alternativt kan basmodulen sättas i läge autostart, om t.ex. säkerhetsgrindar övervakas eller en tvåhand-ingångsmodul används. Då sker en automatisk aktivering av utgångsmodulerna, så snart samtliga ingångsmoduler fått klarsignal. Automatisk start, kategori 3 Perfekt kommunikation och diagnos För övervakning av en anläggning via en PC eller en PLC erbjuder TALOS diagnosinformation via det i TALOS-bussen integrerade RS485-gränssnittet. Därmed kan kopplingsstatus och ev. fel överföras till en PC eller en PLC och visualiseras. TALOS konfigurerar och adresserar enstaka moduler automatiskt. Utöver det integrerade RS485-gränssnittet är även en anslutning till Profibus, RS232 eller SIEMENS R möjlig via TALOS kommunikationsmodul. Ett PC-mjukvarupaket som innehåller en fullständig beskrivning av protokollet och programmeringsverktyg för alla vanliga programmeringsspråk I Windows, kan gratis laddas ner från vår hemsida. Under utveckling är också en kommunikationsmodul med Webserverfunktion, som möjliggör övervakning och diagnos av TALOS-modulerna via valfri internetbrowser. TALOS - perfekt diagnos - inga stillestånd pga felsökning Nordela tel

6 TALOS - säkerhetssystemet BASIC In3 In3-6 In3-L Basmodul Centralenhet med två säkerhetsingångar, tre säkerhetsutgångar, div. signal - och kommunikationsfunktioner. Utbyggbar med alla TALOS moduler. Standard ingångsmodul med tre 2-kanaliga ingångar, två signalutgångar, LED diagnos och TALOS bus-anslutning. Utgång för gruppering. Standard ingångsmodul med sex 1-kanaliga ingångar, två signalutgångar, LED diagnos och TALOS bus-anslutning. Utgång för gruppering. Ljusridå ingångsmodul med tre 2-kanaliga ingångar för anslutning av ljusbommar, två signalutgångar, LED diagnos och. Utgång för gruppering. övervakning/styrning av TALOS in- / utgångsmoduler 2 ingångar, 2-kanaliga 3 utgångar kortslutningsövervakning, signal/jord och signal/signal 3 signalutgångar aktivering: manuell eller automatisk RS485-gränssnitt TALOS 24 V DC, ± 10% 2 ingångar, 2-kanaliga 3 säkerhetsutgångar 3 signalutgångar, transistor 1 ingång för manuell start 1 ingång för automatisk start 1 ingång för gruppering Brytförmåga AC: 250V, 2000VA, 8A*, AC-12 DC: 24V, 8A DC-12; 3A, DC-13 3 ingångar, 2-kanaliga kortslutningsövervakning, signal/jord och signal/signal 2 signalutgångar RS485-gränssnitt grupperingsutgång TALOS In3 24 V DC via TALOS-bussen 3 ingångar, 2-kanaliga 2 signalutgångar, transistor 1 utgång, gruppering säkerhetskategori 1 6 ingångar, 1-kanaliga kortslutningsövervakning, signal/jord 2 signalutgångar RS485-gränssnitt grupperingsutgång TALOS In V DC via TALOS-bussen 6 ingångar, 1-kanaliga 2 signalutgångar, transistor 1 utgång, gruppering Frågor? Nordela ? 3 ingångar, 2-kanaliga kortslutningsövervakning, signal/jord 2 signalutgångar RS485-gränssnitt grupperingsutgång TALOS In3-L 24 V DC via TALOS-bussen 3 ingångar, 2-kanaliga 2 signalutgångar, transistor 1 utgång, gruppering.. gemensamt finner vi lösningen 6 tel Nordela

7 med plug & play Out4 Standard utgångsmodul med 4 momentana säkerhetskontakter, säkerhet via redundans och tvångsstyrning.. DelOut4 Timer utgångsmodul med 4 fördröjda säkerhetskontakter, säkerhet via redundans och tvångsstyrning. TC Kommunikationsmodul för anslutning av TALOS till RS232, Profibus eller Siemens-3964R. Aktuell driftstatus för t.ex. säkerhetsingångar överförs. 3964R TALOS växer Under konstruktion: tvåhands-ingångsmodul kontaktmatta - ingångsmodul webserverkommunikationsmodul.... stoppkategori 0 4 momentana säkerhetskontakter TALOS Out4 Brytförmåga AC: 250V, 2000VA, 8A*, AC-12 DC: 24V, 8A DC-12; 3A DC-13 4 NO, momentana * max. summaström 15A stoppkategori 1 4 fördröjda säkerhetskontakter 1 signalutgång TALOS DelOut4 Brytförmåga AC: 250V, 2000VA, 8A*, AC-12 DC: 24V, 8A DC-12; 3A DC-13 In / utgångar 4 NO, fördröjda 1 halvledar-signalutgång perfekt diagnos inga stillestånd kommunicerar automatiskt med TALOS- BASIC, Inputs, TALOSbus gratis PC-konfiguration och diagnosmjukvara enkel PC - och PLC - anslutning alla vanliga protokoll TALOS TC RS TALOS TC 3964R 24 V DC via TALOS-bussen Seriellt gränssnitt max Baud Nordela tel

8 felrapporteringssystem, textdisplayer tidrelä, styrrelä positionsbrytare, mikrobrytare säkerhetsreläer programverk snabb logikstyrning Nordela Komponenter för automation Tfn Fax
