E2PSkommunikationsmodul. - Felrapportering - Fjärrstyrd test EPS, APS, OUT. Strömmodul PSV transformer Säkringskort EPS, APS, OUT
|
|
- Ann-Marie Pettersson
- för 7 år sedan
- Visningar:
Transkript

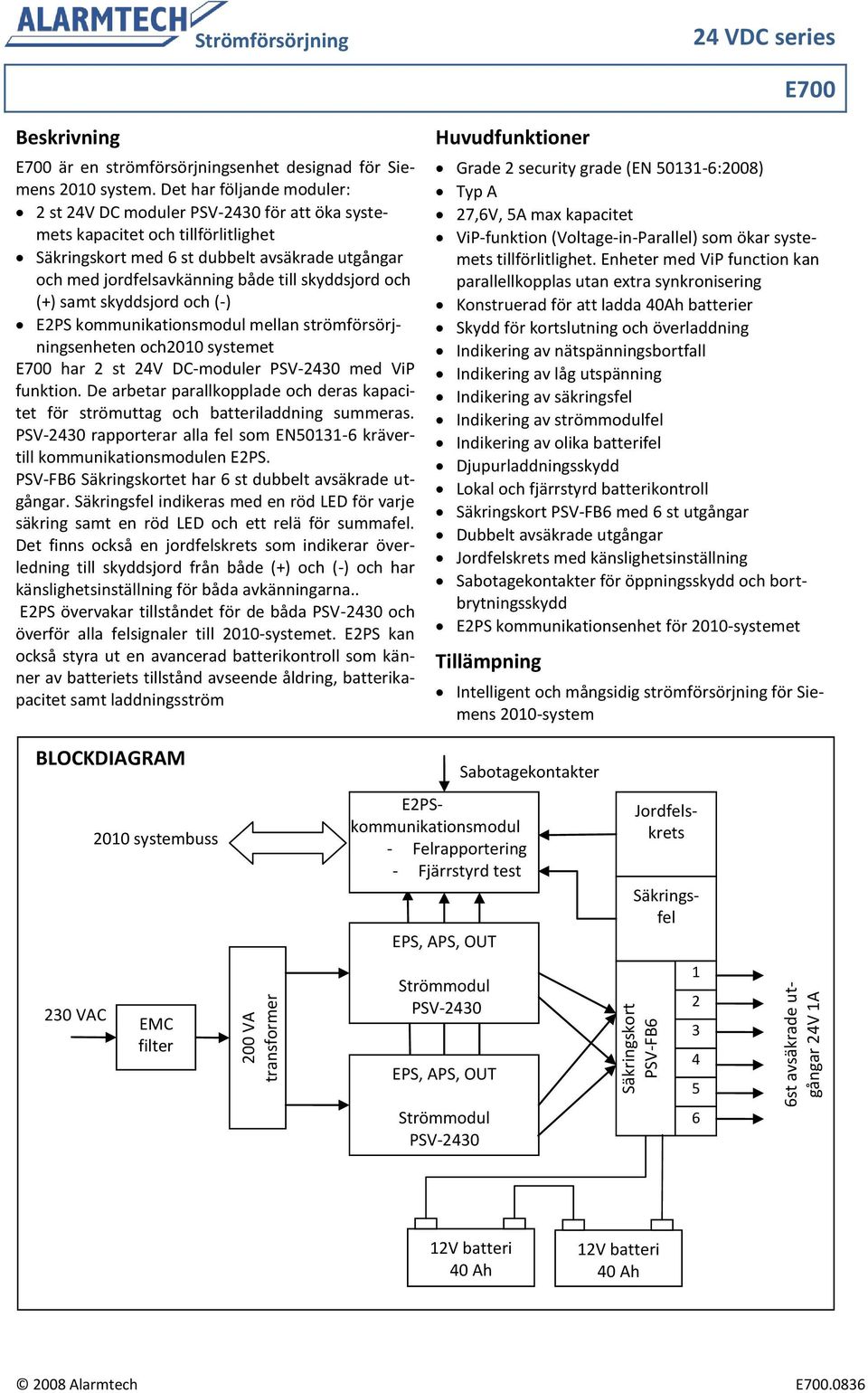

1 200 VA transformer Säkringskort PSV-FB6 6st avsäkrade utgångar 24V 1A Strömförsörjning 24 VDC series E700 Beskrivning E700 är en strömförsörjningsenhet designad för Siemens 2010 system. Det har följande moduler: 2 st 24V DC moduler PSV-2430 för att öka systemets kapacitet och tillförlitlighet Säkringskort med 6 st dubbelt avsäkrade utgångar och med jordfelsavkänning både till skyddsjord och (+) samt skyddsjord och (-) E2PS kommunikationsmodul mellan strömförsörjningsenheten och2010 systemet E700 har 2 st 24V DC-moduler PSV-2430 med ViP funktion. De arbetar parallkopplade och deras kapacitet för strömuttag och batteriladdning summeras. PSV-2430 rapporterar alla fel som E krävertill kommunikationsmodulen E2PS. PSV-FB6 Säkringskortet har 6 st dubbelt avsäkrade utgångar. Säkringsfel indikeras med en röd ED för varje säkring samt en röd ED och ett relä för summafel. Det finns också en jordfelskrets som indikerar överledning till skyddsjord från både (+) och (-) och har känslighetsinställning för båda avkänningarna.. E2PS övervakar tillståndet för de båda PSV-2430 och överför alla felsignaler till 2010-systemet. E2PS kan också styra ut en avancerad batterikontroll som känner av batteriets tillstånd avseende åldring, batterikapacitet samt laddningsström Huvudfunktioner Grade 2 security grade (E :2008) Typ A 27,6V, 5A max kapacitet ViP-funktion (Voltage-in-Parallel) som ökar systemets tillförlitlighet. Enheter med ViP function kan parallellkopplas utan extra synkronisering Konstruerad för att ladda 40Ah batterier Skydd för kortslutning och överladdning Indikering av nätspänningsbortfall Indikering av låg utspänning Indikering av säkringsfel Indikering av strömmodulfel Indikering av olika batterifel Djupurladdningsskydd okal och fjärrstyrd batterikontroll Säkringskort PSV-FB6 med 6 st utgångar Dubbelt avsäkrade utgångar Jordfelskrets med känslighetsinställning Sabotagekontakter för öppningsskydd och bortbrytningsskydd E2PS kommunikationsenhet för 2010-systemet Tillämpning Intelligent och mångsidig strömförsörjning för Siemens 2010-system BOCKDIAGRAM Sabotagekontakter 2010 systembuss E2PSkommunikationsmodul - Felrapportering - Fjärrstyrd test EPS, APS, OUT Jordfelskrets Säkringsfel EMC filter Strömmodul PSV-2430 EPS, APS, OUT Strömmodul PSV V batteri 40 Ah 12V batteri 40 Ah 2008 Alarmtech E

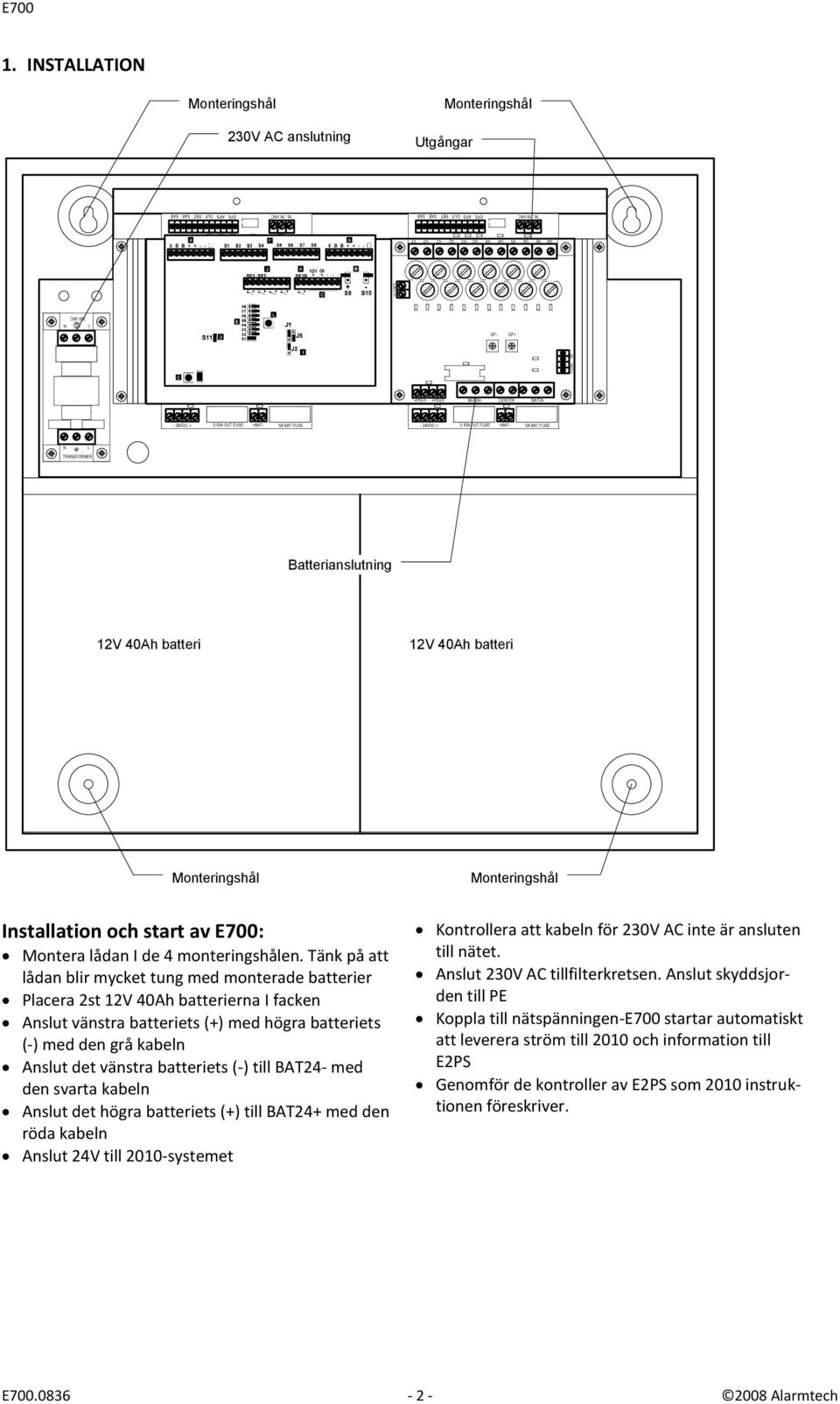

2 1. ISTAATIO 230V AC anslutning Utgångar +PS- BAT24+ CETER BAT24- +PS- TRASFORMER Batterianslutning 12V 40Ah batteri 12V 40Ah batteri Installation och start av E700: Montera lådan I de 4 monteringshålen. Tänk på att lådan blir mycket tung med monterade batterier Placera 2st 12V 40Ah batterierna I facken Anslut vänstra batteriets (+) med högra batteriets (-) med den grå kabeln Anslut det vänstra batteriets (-) till BAT24- med den svarta kabeln Anslut det högra batteriets (+) till BAT24+ med den röda kabeln Anslut 24V till 2010-systemet Kontrollera att kabeln för 230V AC inte är ansluten till nätet. Anslut 230V AC tillfilterkretsen. Anslut skyddsjorden till PE Koppla till nätspänningen-e700 startar automatiskt att leverera ström till 2010 och information till E2PS Genomför de kontroller av E2PS som 2010 instruktionen föreskriver. E Alarmtech
3 2. TEKISK BESKRIVIG 2.1 Strömmodul PSV-2430 Sabotage ut Till sabotagekontakterna Batteritest minus Batteritest plus OUT reläutgång APS reläutgång EPS reläutgång Kontakt för synkronisering av PS display och batteritest Inspänning 17V AC PE (Skyddsjord) Inspänning 17V AC PE (Skyddsjord) Öppen: Batteritest möjlig Sluten: Batteritest blockerad Från sluten till öppen: Batteritest startar Röd ED: EPS fel Röd ED APS fel Röd ED:OUT fel Grön ED: Inspänning OK Gul ED: Batteritest pågår Kick Start vid slutning Gul ED: Batterierna laddas PE (Skyddsjord) Tekniska data för PSV-2430: Utspänning normalt: Max utspänning: Min utspänning: Max strömuttag: Max rippelspänning: Batteriladdningsmetod: Max batteriladdningsström: Batterispänning som ger APS fel: Batterispänning som ger djupurladdningsskydd: Utspänning som ger OUT fel: Övervakade funktioner: Elektriska egenskaper på utgångarna: ogiska nivåer på utgångarna: Utspänning Utspånningssäkring 3,15A Batterisäkring 5A 24V laddningsspänning till batterierna 27,6 V 29,0 V 20,0 V (i APS mode) 3,00 A <5% av normal utspänning konstant ström begränsad spänning 0,5 A 22 V 20 V 18 V EPS - nätspänningsbortfall APS låg batterispänning-batterifel OUT låg utspänning, fel på strömmodulen SAB öppning eller bortbrytning av lådan Optoisolerade halvledarreläer för EPS, APS, OUT, FUSE, GF Slutna övervakning sker ej Öppna övervakning sker 2008 Alarmtech 3 E

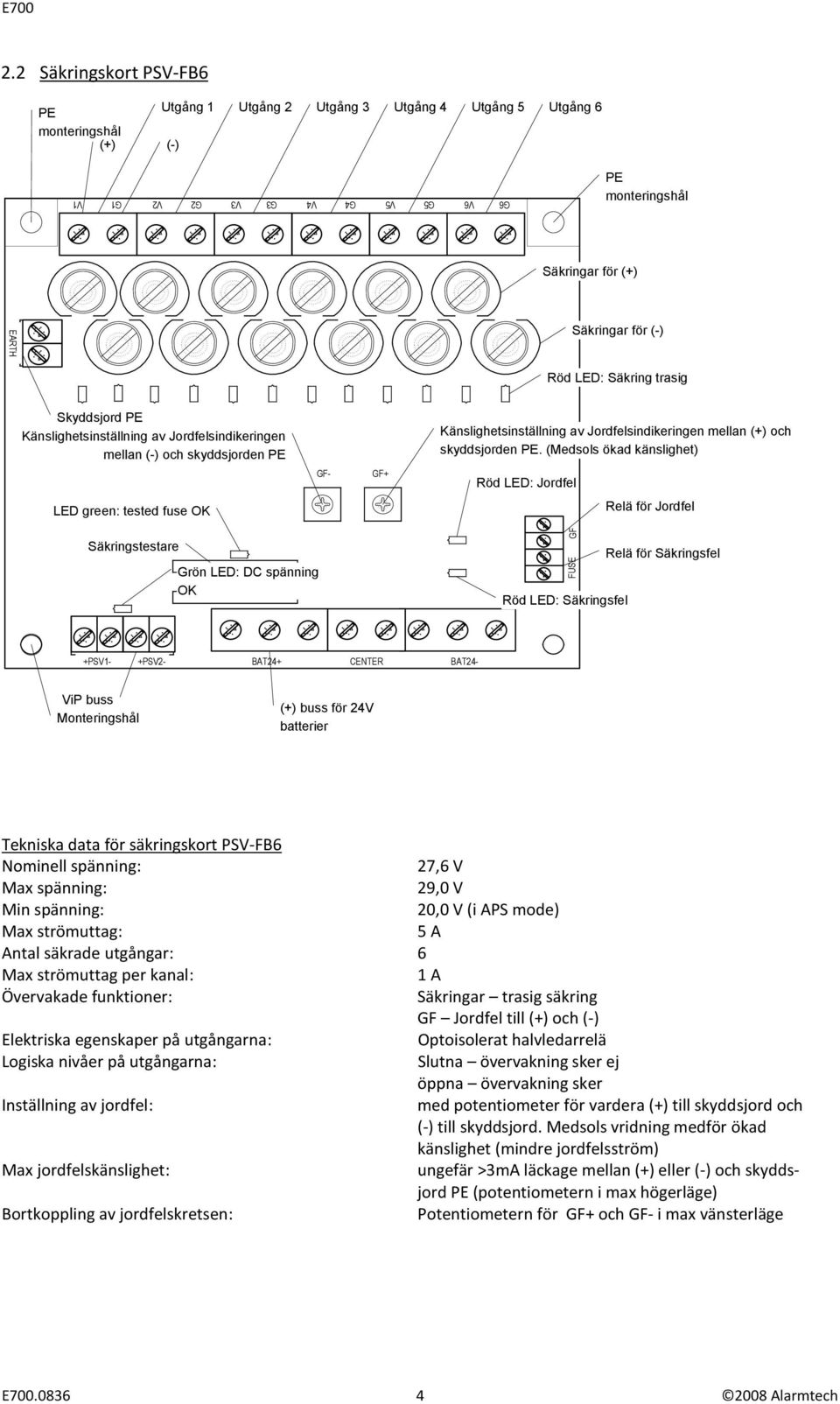

4 2.2 Säkringskort PSV-FB6 PE Utgång 1 Utgång 2 Utgång 3 Utgång 4 Utgång 5 Utgång 6 monteringshål (+) (-) PE monteringshål Säkringar för (+) Säkringar för (-) Röd ED: Säkring trasig Skyddsjord PE Känslighetsinställning av Jordfelsindikeringen mellan (-) och skyddsjorden PE Känslighetsinställning av Jordfelsindikeringen mellan (+) och skyddsjorden PE. (Medsols ökad känslighet) Röd ED: Jordfel ED green: tested fuse OK Relä för Jordfel Säkringstestare Grön ED: DC spänning OK Röd ED: Säkringsfel Relä för Säkringsfel +PS- BAT24+ CETER BAT24- +PS- ViP buss (+) buss för 24V batterier Tekniska data för säkringskort PSV-FB6 ominell spänning: 27,6 V Max spänning: 29,0 V Min spänning: 20,0 V (i APS mode) Max strömuttag: 5 A Antal säkrade utgångar: 6 Max strömuttag per kanal: 1 A Övervakade funktioner: Säkringar trasig säkring GF Jordfel till (+) och (-) Elektriska egenskaper på utgångarna: Optoisolerat halvledarrelä ogiska nivåer på utgångarna: Slutna övervakning sker ej öppna övervakning sker Inställning av jordfel: med potentiometer för vardera (+) till skyddsjord och (-) till skyddsjord. Medsols vridning medför ökad känslighet (mindre jordfelsström) Max jordfelskänslighet: ungefär >3mA läckage mellan (+) eller (-) och skyddsjord PE (potentiometern i max högerläge) Bortkoppling av jordfelskretsen: Potentiometern för och i max vänsterläge E Alarmtech

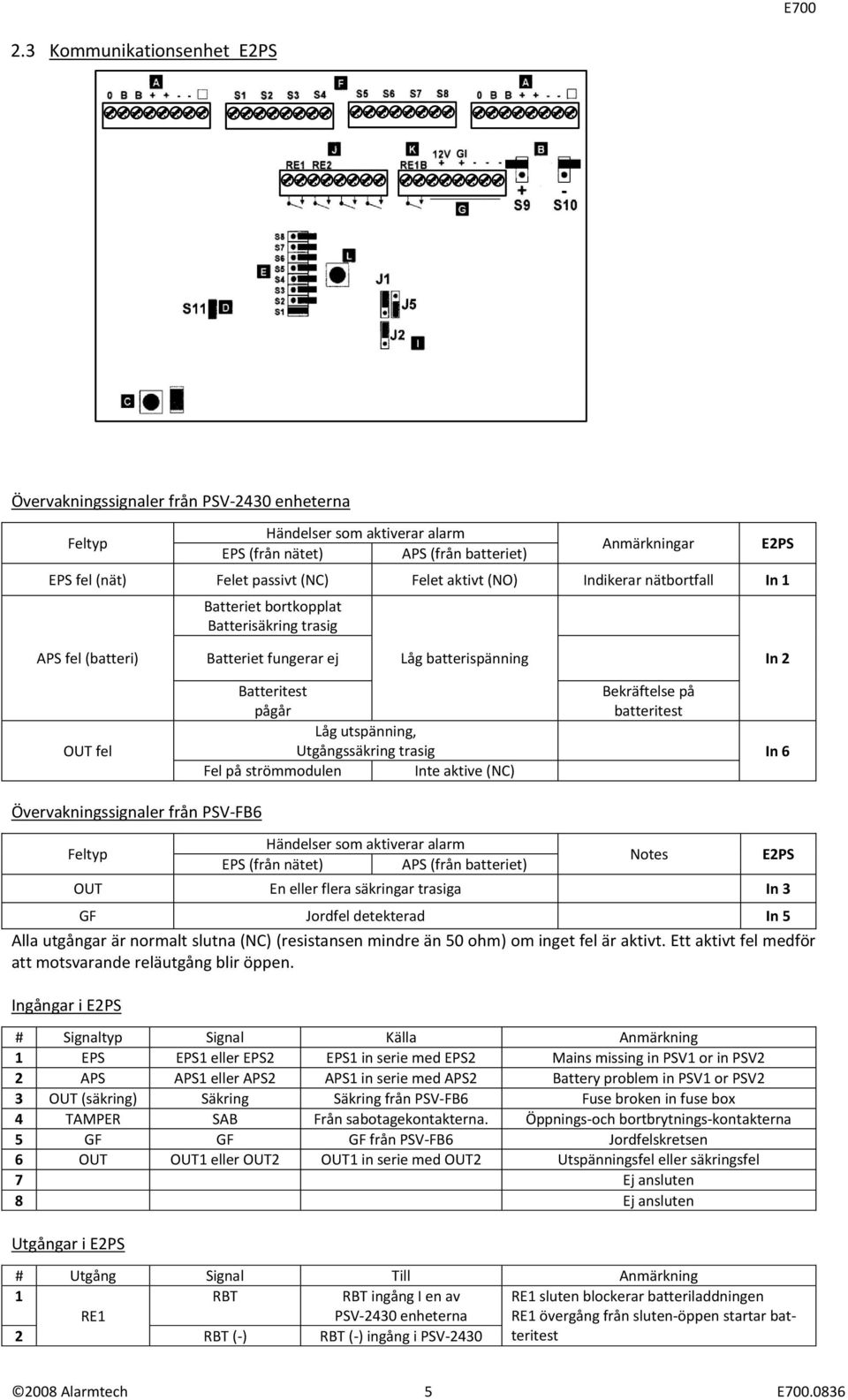

5 2.3 Kommunikationsenhet E2PS Övervakningssignaler från PSV-2430 enheterna Feltyp Händelser som aktiverar alarm EPS (från nätet) APS (från batteriet) Anmärkningar EPS fel (nät) Felet passivt (C) Felet aktivt (O) Indikerar nätbortfall In 1 Batteriet bortkopplat Batterisäkring trasig E2PS APS fel (batteri) Batteriet fungerar ej åg batterispänning In 2 OUT fel Batteritest pågår Bekräftelse på batteritest åg utspänning, Utgångssäkring trasig In 6 Fel på strömmodulen Inte aktive (C) Övervakningssignaler från PSV-FB6 Feltyp Händelser som aktiverar alarm EPS (från nätet) APS (från batteriet) otes OUT En eller flera säkringar trasiga In 3 GF Jordfel detekterad In 5 Alla utgångar är normalt slutna (C) (resistansen mindre än 50 ohm) om inget fel är aktivt. Ett aktivt fel medför att motsvarande reläutgång blir öppen. Ingångar i E2PS # Signaltyp Signal Källa Anmärkning 1 EPS EPS1 eller EPS2 EPS1 in serie med EPS2 Mains missing in PS or in PS 2 APS APS1 eller APS2 APS1 in serie med APS2 Battery problem in PS or PS 3 OUT (säkring) Säkring Säkring från PSV-FB6 Fuse broken in fuse box 4 TAMPER SAB Från sabotagekontakterna. Öppnings-och bortbrytnings-kontakterna 5 GF GF GF från PSV-FB6 Jordfelskretsen 6 OUT OUT1 eller OUT2 OUT1 in serie med OUT2 Utspänningsfel eller säkringsfel 7 Ej ansluten 8 Ej ansluten Utgångar i E2PS # Utgång Signal Till Anmärkning 1 2 RE1 RBT RBT (-) RBT ingång I en av PSV-2430 enheterna RBT (-) ingång i PSV-2430 RE1 sluten blockerar batteriladdningen RE1 övergång från sluten-öppen startar batteritest E2PS 2008 Alarmtech 5 E
6 2.4 Inre anslutningar Inre anslutningar mellan olika E700 moduler visas i 2 olika bilder för att ge en tydligare bild. Kraftledningar Till Transformator TST 200/008 Sekundärsida VAC Till Transformator TST200/008 Sekundärsida 1 oad 1 oad 2 oad 3 oad 4 oad 5 oad Inre anslutningar Signalledningar TRASFORMER APS fel i serie med båda PSV till S2 i E2PS OUT fel i serie med båda PSV till S6 i E2PS EPS fel i serie med båda PSV till S1 i E2PS Jordfel från GF i PSV-GB6 till S5 i E2PS Från båda seriekopplade sabotagekontakterna till S4 i E2PS +PS- BAT24+ CETER BAT24- +PS- Till Transformator TST200/008 Primärsida V 40 Ah 12V 40 Ah +PS- BAT24+ CETER BAT24- +PS- TRASFORMER Fjärrstyrning av batterikontroll från RE1 i E2PS till RBT i PSV-2430 Säkringsfel från FUSE i PSV-FB6 till S3 i E2PS E Alarmtech
7 +PS- E Inre övervakningsfunktioner Alla övervakade funktioner visas med lysdioder för att ge en och klar information. ysdiodernas placering visas I nedanstående bild. Färgernas har följande betydelse: Grön - ormaltillstånd, OK Röd - Fel upptäckt Gul - Information (neutral) OUT fel APS fel EPS fel Batteritest aktiverad Inspänning OK OUT fel APS fel EPS fel Batteritest aktiverad Inspänning OK Säkringsfel Utspänning OK Säkringstest OK +PS- BAT24+ CETER BAT24- Utspänning OK Batteriladdning aktiverad Utspänning OK 2.6 Service och underhållskomponenter 12 st säkringar 1A +PS- BAT24+ CETER BAT24- +PS- Jordfel mot minus Känslighetsinställning Jordfel mot plus Känslighetsinställning TRASFORMER Säkring 2A Säkring 3,15A Säkring 5A Säkring 3,15A Säkring 5A 2008 Alarmtech 7 E

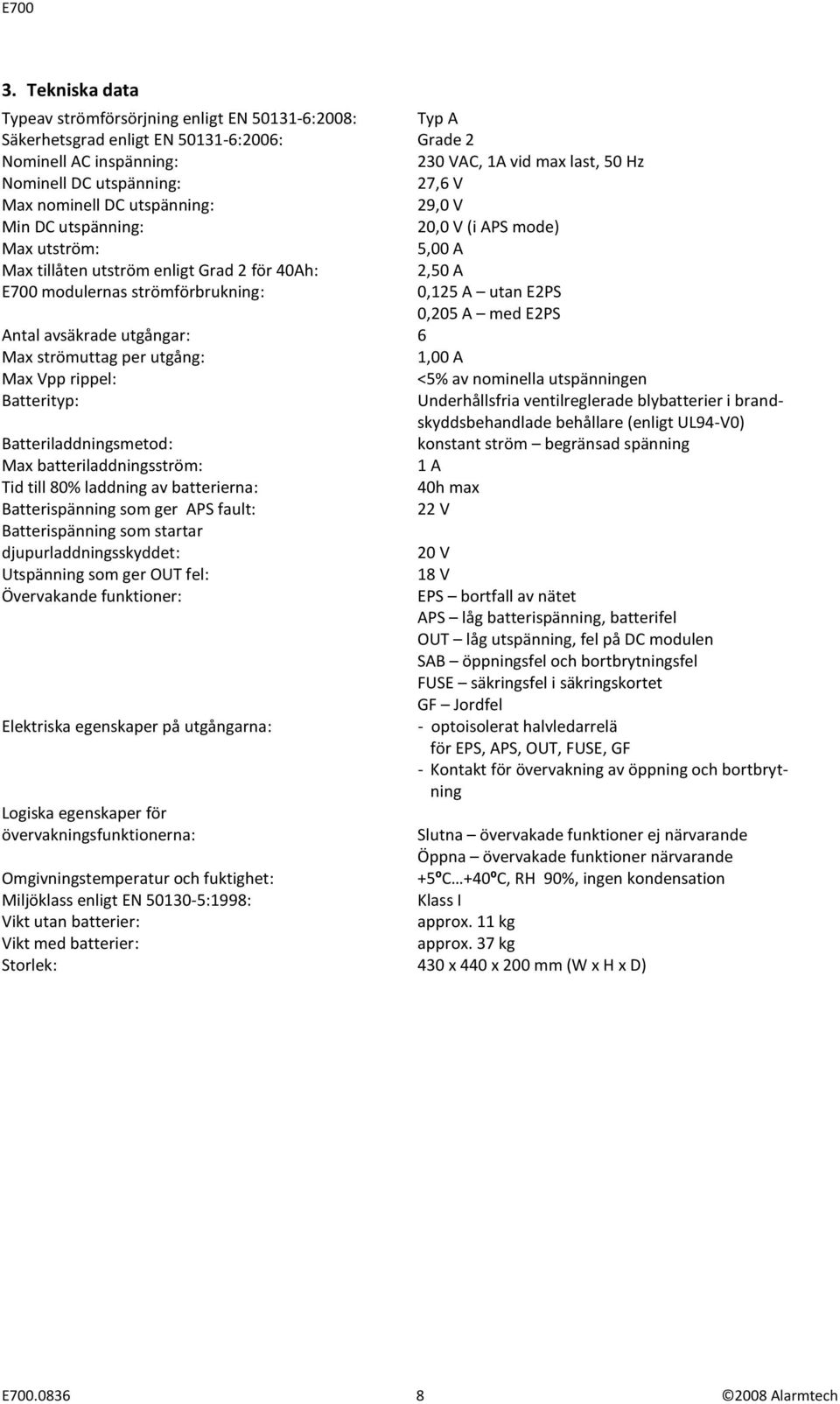

8 3. Tekniska data Typeav strömförsörjning enligt E :2008: Typ A Säkerhetsgrad enligt E :2006: Grade 2 ominell AC inspänning:, 1A vid max last, 50 Hz ominell DC utspänning: 27,6 V Max nominell DC utspänning: 29,0 V Min DC utspänning: 20,0 V (i APS mode) Max utström: 5,00 A Max tillåten utström enligt Grad 2 för 40Ah: 2,50 A E700 modulernas strömförbrukning: 0,125 A utan E2PS 0,205 A med E2PS Antal avsäkrade utgångar: 6 Max strömuttag per utgång: 1,00 A Max Vpp rippel: <5% av nominella utspänningen Batterityp: Underhållsfria ventilreglerade blybatterier i brandskyddsbehandlade behållare (enligt U94-V0) Batteriladdningsmetod: konstant ström begränsad spänning Max batteriladdningsström: 1 A Tid till 80% laddning av batterierna: 40h max Batterispänning som ger APS fault: 22 V Batterispänning som startar djupurladdningsskyddet: 20 V Utspänning som ger OUT fel: 18 V Övervakande funktioner: EPS bortfall av nätet APS låg batterispänning, batterifel OUT låg utspänning, fel på DC modulen SAB öppningsfel och bortbrytningsfel FUSE säkringsfel i säkringskortet GF Jordfel Elektriska egenskaper på utgångarna: - optoisolerat halvledarrelä för EPS, APS, OUT, FUSE, GF - Kontakt för övervakning av öppning och bortbrytning ogiska egenskaper för övervakningsfunktionerna: Slutna övervakade funktioner ej närvarande Öppna övervakade funktioner närvarande Omgivningstemperatur och fuktighet: +5ºC +40ºC, RH 90%, ingen kondensation Miljöklass enligt E :1998: Klass I Vikt utan batterier: approx. 11 kg Vikt med batterier: approx. 37 kg Storlek: 430 x 440 x 200 mm (W x H x D) E Alarmtech
