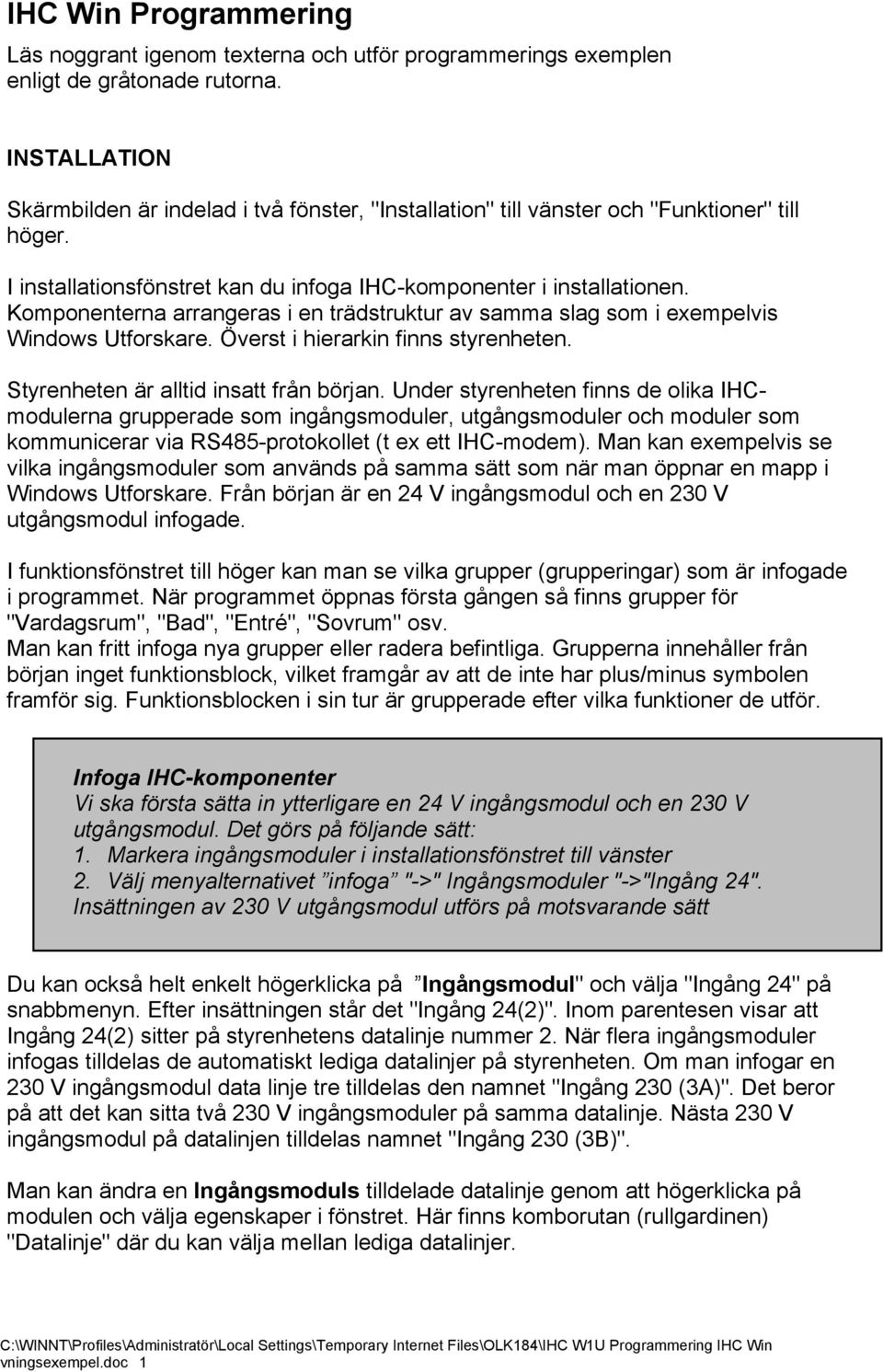

1 IHC Win Programmering Läs noggrant igenom texterna och utför programmerings exemplen enligt de gråtonade rutorna. INSTALLATION Skärmbilden är indelad i två fönster, "Installation" till vänster och "Funktioner" till höger. I installationsfönstret kan du infoga IHC-komponenter i installationen. Komponenterna arrangeras i en trädstruktur av samma slag som i exempelvis Windows Utforskare. Överst i hierarkin finns styrenheten. Styrenheten är alltid insatt från början. Under styrenheten finns de olika IHCmodulerna grupperade som ingångsmoduler, utgångsmoduler och moduler som kommunicerar via RS485-protokollet (t ex ett IHC-modem). Man kan exempelvis se vilka ingångsmoduler som används på samma sätt som när man öppnar en mapp i Windows Utforskare. Från början är en 24 V ingångsmodul och en 230 V utgångsmodul infogade. I funktionsfönstret till höger kan man se vilka grupper (grupperingar) som är infogade i programmet. När programmet öppnas första gången så finns grupper för "Vardagsrum", "Bad", "Entré", "Sovrum" osv. Man kan fritt infoga nya grupper eller radera befintliga. Grupperna innehåller från början inget funktionsblock, vilket framgår av att de inte har plus/minus symbolen framför sig. Funktionsblocken i sin tur är grupperade efter vilka funktioner de utför. Infoga IHC-komponenter Vi ska första sätta in ytterligare en 24 V ingångsmodul och en 230 V utgångsmodul. Det görs på följande sätt: 1. Markera ingångsmoduler i installationsfönstret till vänster 2. Välj menyalternativet infoga "->" Ingångsmoduler "->"Ingång 24". Insättningen av 230 V utgångsmodul utförs på motsvarande sätt Du kan också helt enkelt högerklicka på Ingångsmodul" och välja "Ingång 24" på snabbmenyn. Efter insättningen står det "Ingång 24(2)". Inom parentesen visar att Ingång 24(2) sitter på styrenhetens datalinje nummer 2. När flera ingångsmoduler infogas tilldelas de automatiskt lediga datalinjer på styrenheten. Om man infogar en 230 V ingångsmodul data linje tre tilldelas den namnet "Ingång 230 (3A)". Det beror på att det kan sitta två 230 V ingångsmoduler på samma datalinje. Nästa 230 V ingångsmodul på datalinjen tilldelas namnet "Ingång 230 (3B)". Man kan ändra en Ingångsmoduls tilldelade datalinje genom att högerklicka på modulen och välja egenskaper i fönstret. Här finns komborutan (rullgardinen) "Datalinje" där du kan välja mellan lediga datalinjer. vningsexempel.doc 1

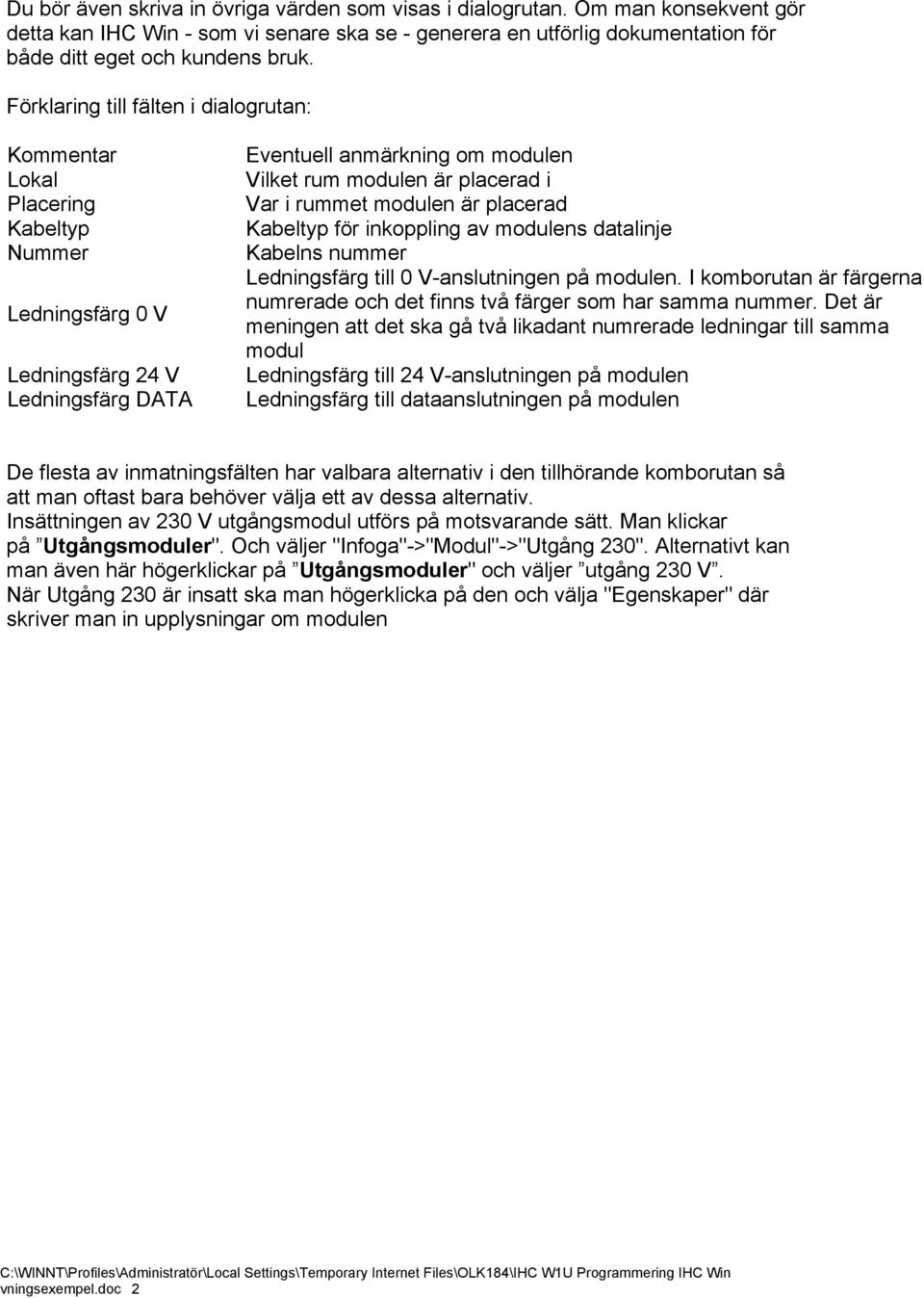

2 Du bör även skriva in övriga värden som visas i dialogrutan. Om man konsekvent gör detta kan IHC Win - som vi senare ska se - generera en utförlig dokumentation för både ditt eget och kundens bruk. Förklaring till fälten i dialogrutan: Kommentar Lokal Placering Kabeltyp Nummer Ledningsfärg 0 V Ledningsfärg 24 V Ledningsfärg DATA Eventuell anmärkning om modulen Vilket rum modulen är placerad i Var i rummet modulen är placerad Kabeltyp för inkoppling av modulens datalinje Kabelns nummer Ledningsfärg till 0 V-anslutningen på modulen. I komborutan är färgerna numrerade och det finns två färger som har samma nummer. Det är meningen att det ska gå två likadant numrerade ledningar till samma modul Ledningsfärg till 24 V-anslutningen på modulen Ledningsfärg till dataanslutningen på modulen De flesta av inmatningsfälten har valbara alternativ i den tillhörande komborutan så att man oftast bara behöver välja ett av dessa alternativ. Insättningen av 230 V utgångsmodul utförs på motsvarande sätt. Man klickar på Utgångsmoduler". Och väljer "Infoga"->"Modul"->"Utgång 230". Alternativt kan man även här högerklickar på Utgångsmoduler" och väljer utgång 230 V. När Utgång 230 är insatt ska man högerklicka på den och välja "Egenskaper" där skriver man in upplysningar om modulen vningsexempel.doc 2

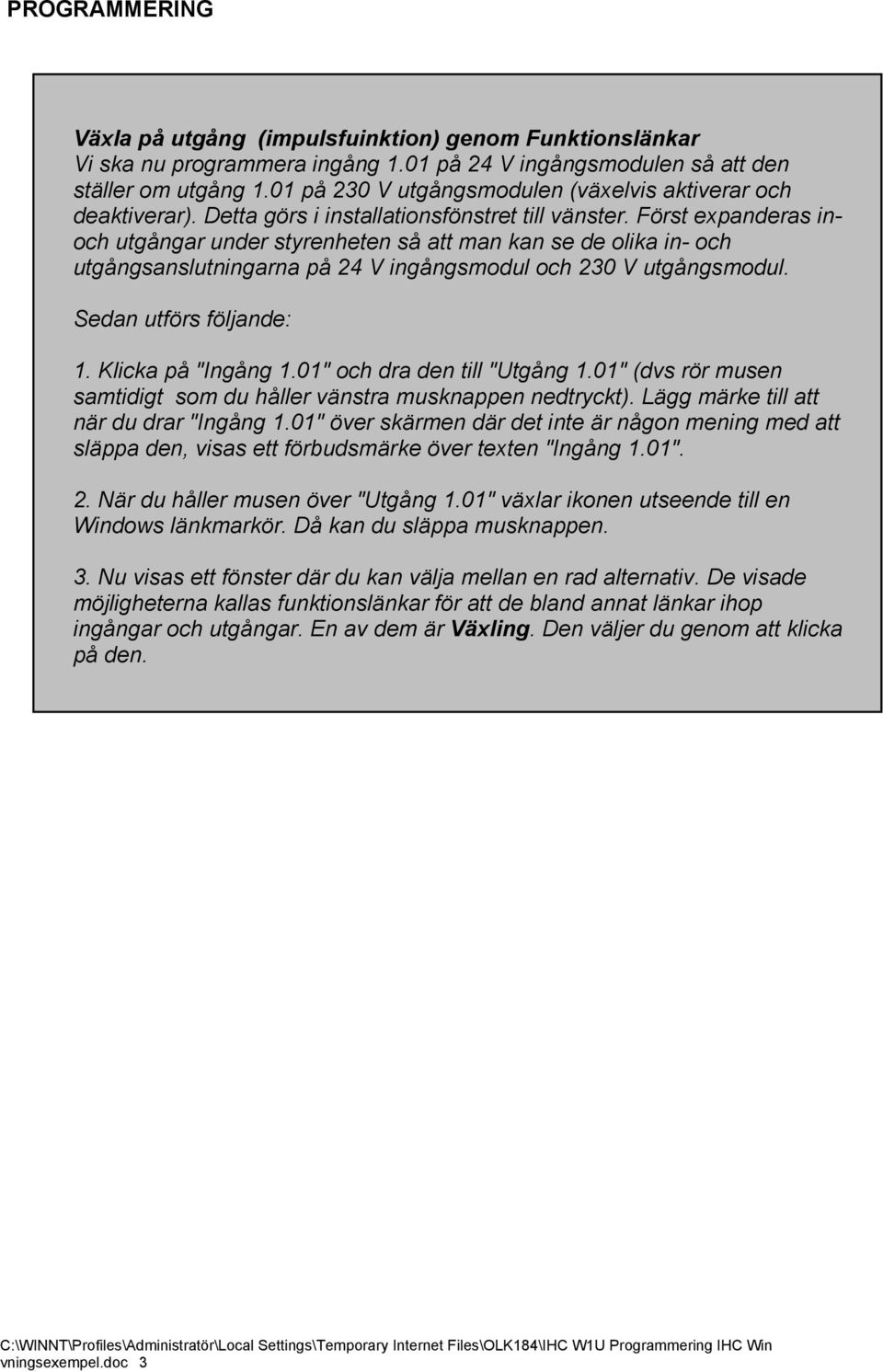

3 PROGRAMMERING Växla på utgång (impulsfuinktion) genom Funktionslänkar Vi ska nu programmera ingång 1.01 på 24 V ingångsmodulen så att den ställer om utgång 1.01 på 230 V utgångsmodulen (växelvis aktiverar och deaktiverar). Detta görs i installationsfönstret till vänster. Först expanderas inoch utgångar under styrenheten så att man kan se de olika in- och utgångsanslutningarna på 24 V ingångsmodul och 230 V utgångsmodul. Sedan utförs följande: 1. Klicka på "Ingång 1.01" och dra den till "Utgång 1.01" (dvs rör musen samtidigt som du håller vänstra musknappen nedtryckt). Lägg märke till att när du drar "Ingång 1.01" över skärmen där det inte är någon mening med att släppa den, visas ett förbudsmärke över texten "Ingång 1.01". 2. När du håller musen över "Utgång 1.01" växlar ikonen utseende till en Windows länkmarkör. Då kan du släppa musknappen. 3. Nu visas ett fönster där du kan välja mellan en rad alternativ. De visade möjligheterna kallas funktionslänkar för att de bland annat länkar ihop ingångar och utgångar. En av dem är Växling. Den väljer du genom att klicka på den. vningsexempel.doc 3

4 DOKUMENTATION Ur dokumentationssynpunkt är inte programmet färdigt ännu. Man bör nämligen skriva in flera upplysningar om de ingångar och utgångar som används i programmet. Till exempel ledningstyp och namn som anger var de finns geografiskt. Om ingång 1.01 är fysiskt förbunden med en tryckknapp vid entrédörren och utgång 1.01 är förbunden med takbelysningen i huset. Upplysningar för en viss ingång eller utgång skrivs genom att man markerar den och sedan trycker på F2 eller hr klickar och väljer egenskaper. Här nedan beskrivs de olika fälten i egenskapsrutan: Kommentar Lokal Placering Kabeltyp Nummer Ledningsfärg Startvärde Spara värde vid strömavbrott Eventuell anmärkning om apparaten Vilket rum apparaten är placerad i Var i rummet apparaten är placerad Kabeltyp för inkoppling av apparaten Kabelns nummer Ledningsfärg för anslutning av apparaten (Startvärde) som gäller för in- eller utgången när programmet startas första gången eller vid simulering Slutligen kan man välja att in- eller utgångens värde ska sparas vid strömavbrott och automatiskt sättas in igen när strömmen återkommer Dokumentation av in- utgångar Skriv in upplysningar om Ingång 1.01 och om utgång 1.01 Man skall minst dokummentera vilka apparater som är kopplade till ingångarana och utgångarna samt var de är placerade.detta görs under kommentarer. Man högerklickar på Ingången eller utgången" och väljer "Egenskaper". Under "kommentarer" skriver man t.ex. Tryckknapp i kök, eller för utgången Taklampa i kök. Det är allt som behövs. Dokumentation av in- utgångsmoduler Skriv in upplysningar om Ingångsmodul 1 och om utgångsmodul 1 Om man inte har speciell information om t.ex. placeringen av ingångsmodulen eller utgångsmodule, så behövs ej någon dokumentation. Man kan då lugnt gå vidare utan att ange något under apparatens egenskaper. vningsexempel.doc 4

5 Tänd utgång (Enbart till) genom Funktionslänkar Vi ska nu programmera ingång 1.02 på 24 V ingångsmodulen så att den ställer utgång 1.02 på 230 V utgångsmodulen i till läge. Detta görs i installationsfönstret till vänster, enligt följande: 1. Klicka på "Ingång 1.02" och dra den till "Utgång 1.02". 2. När du håller musen över "Utgång 1.02" då kan du släppa musknappen. 3. Nu visas ett fönster där du kan välja mellan en rad alternativ. Välj TÄND genom att klicka på den. Dokumentation av in- utgångar Skriv in upplysningar om Ingång 1.02 och om utgång 1.02 vningsexempel.doc 5

6 Släck utgång (Enbart från) genom Funktionslänkar Vi ska nu programmera ingång 1.03 på 24 V ingångsmodul så att den ställer utgång 1.02 på 230 V utgångsmodul i från läge. Detta görs i installationsfönstret till vänster. Sedan utförs följande: 1. Klicka på "Ingång 1.03" och dra den till "Utgång 1.02". 2. När du håller musen över "Utgång 1.02" då kan du släppa musknappen. 3. Nu visas ett fönster där du kan välja mellan en rad alternativ. Välj SLÄCK genom att klicka på den. Dokumentation av utgångar Skriv in upplysningar om Ingång 1.03 vningsexempel.doc 6

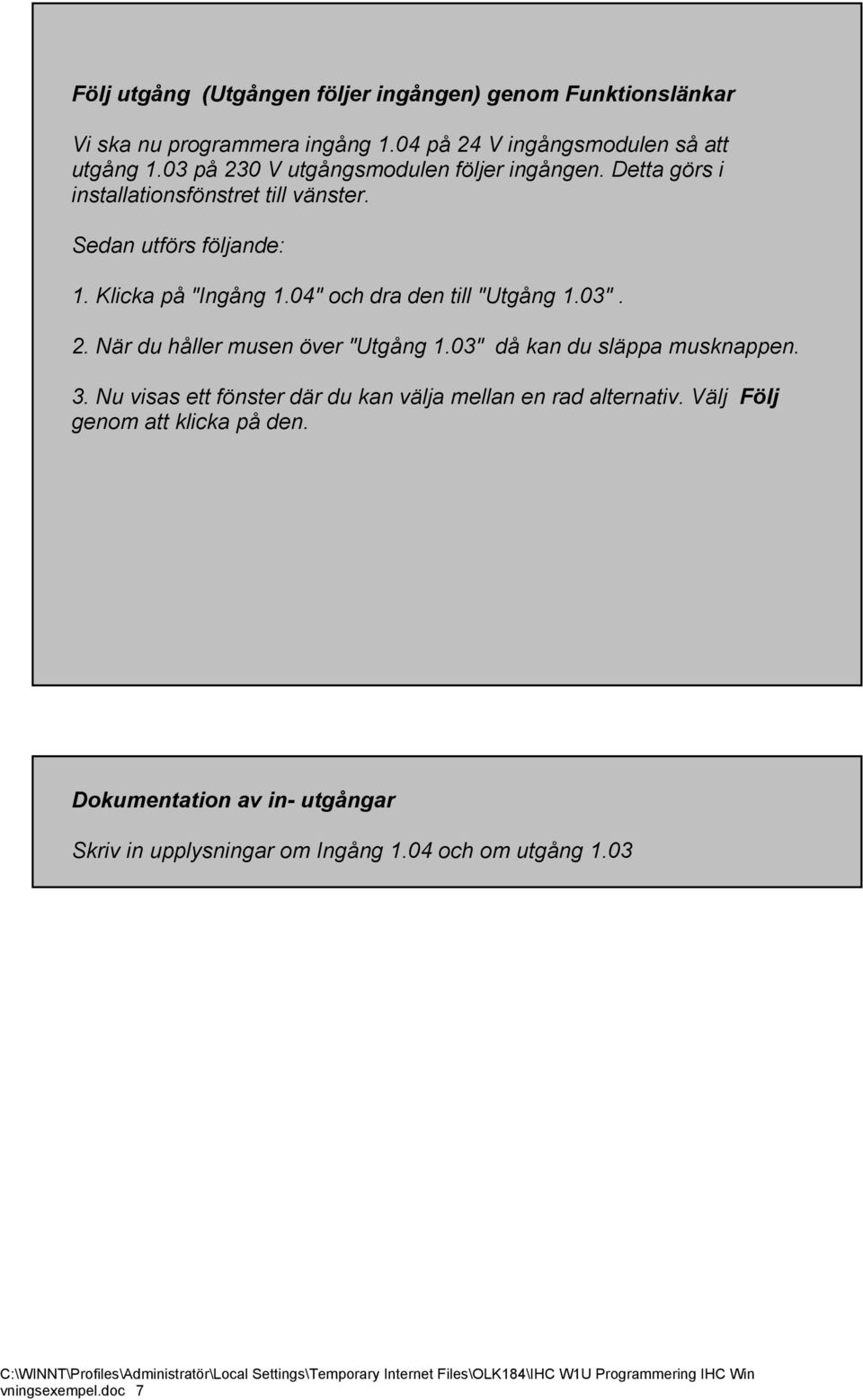

7 Följ utgång (Utgången följer ingången) genom Funktionslänkar Vi ska nu programmera ingång 1.04 på 24 V ingångsmodulen så att utgång 1.03 på 230 V utgångsmodulen följer ingången. Detta görs i installationsfönstret till vänster. Sedan utförs följande: 1. Klicka på "Ingång 1.04" och dra den till "Utgång 1.03". 2. När du håller musen över "Utgång 1.03" då kan du släppa musknappen. 3. Nu visas ett fönster där du kan välja mellan en rad alternativ. Välj Följ genom att klicka på den. Dokumentation av in- utgångar Skriv in upplysningar om Ingång 1.04 och om utgång 1.03 vningsexempel.doc 7

8 SIMULERING Man kan simulera både hur funktionslänkar och funktionsblock fungerar. För att komma till simuleringsläget ska du trycka på F8 (eller välja "Simulering"->"Start"). Ikoner för anslutningar, ingångar och utgångar växlar färg så att de indikerar vilket tillstånd tillhörande variabel befinner sig i. Färgerna har följande betydelser: Röd: FRÅN Grön: TILL När man börjar simuleringen tilldelas ingångar och utgångar det tillstånd som man har gett dem under variabelns egenskaper i fältet "Startvärde". Man kan under simuleringen ändra värde för valfri variabel genom att markera den (klicka på den) och trycka på F2. Det er viktigt att komma ihåg att man INTE kan programmera eller konfigurera när man befinner sig i simuleringsläget. Om man vill programmera eller konfigurera ska man avsluta simuleringsläget genom att trycka på F7. Simulera Vi ska nu undersöka om vårt IHC-program fungerar som det är tänkt. Det görs som sagts i simuleringsläget. Växling Markera "Ingång 1.01" i installationsfönstret och tryck på <Mellanslag>. "Ingång 1.01" går nu FRÅN och TILL när du trycker på <Mellanslag>. Vilket innebär att den växlar färg från röd till grön. Så länge mellanslagstangenten håll nedtryckt är ingången till och markeringen grön. Dvs insignalen är vid tryck (tänd)" eftersom den är länkad till "Ingång 1.01". Vi ser också att "Utgång 1.01" växlar mellan till och från vid tryck på <Mellanslag>. vningsexempel.doc 8

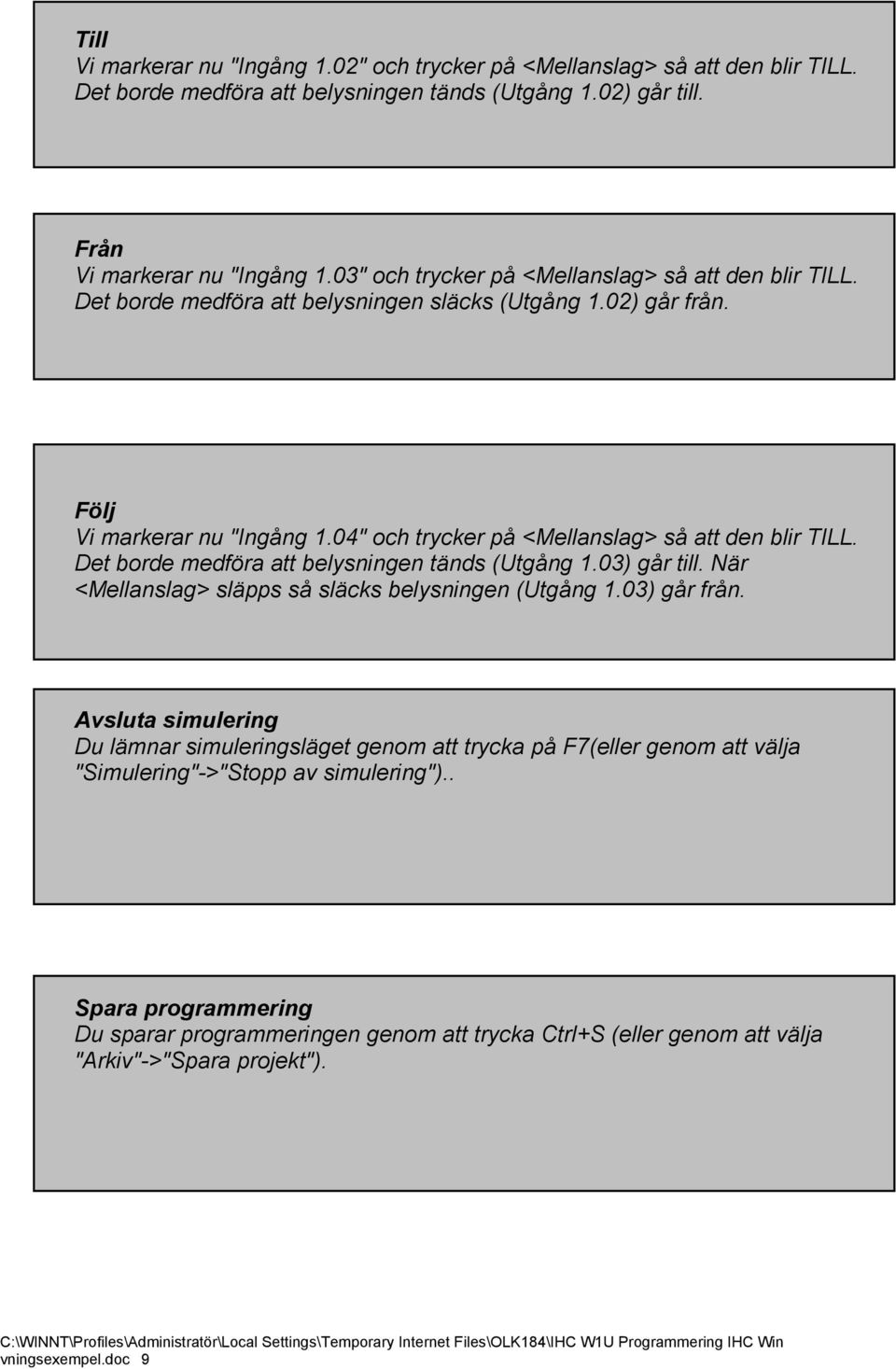

9 Till Vi markerar nu "Ingång 1.02" och trycker på <Mellanslag> så att den blir TILL. Det borde medföra att belysningen tänds (Utgång 1.02) går till. Från Vi markerar nu "Ingång 1.03" och trycker på <Mellanslag> så att den blir TILL. Det borde medföra att belysningen släcks (Utgång 1.02) går från. Följ Vi markerar nu "Ingång 1.04" och trycker på <Mellanslag> så att den blir TILL. Det borde medföra att belysningen tänds (Utgång 1.03) går till. När <Mellanslag> släpps så släcks belysningen (Utgång 1.03) går från. Avsluta simulering Du lämnar simuleringsläget genom att trycka på F7(eller genom att välja "Simulering"->"Stopp av simulering").. Spara programmering Du sparar programmeringen genom att trycka Ctrl+S (eller genom att välja "Arkiv"->"Spara projekt"). vningsexempel.doc 9

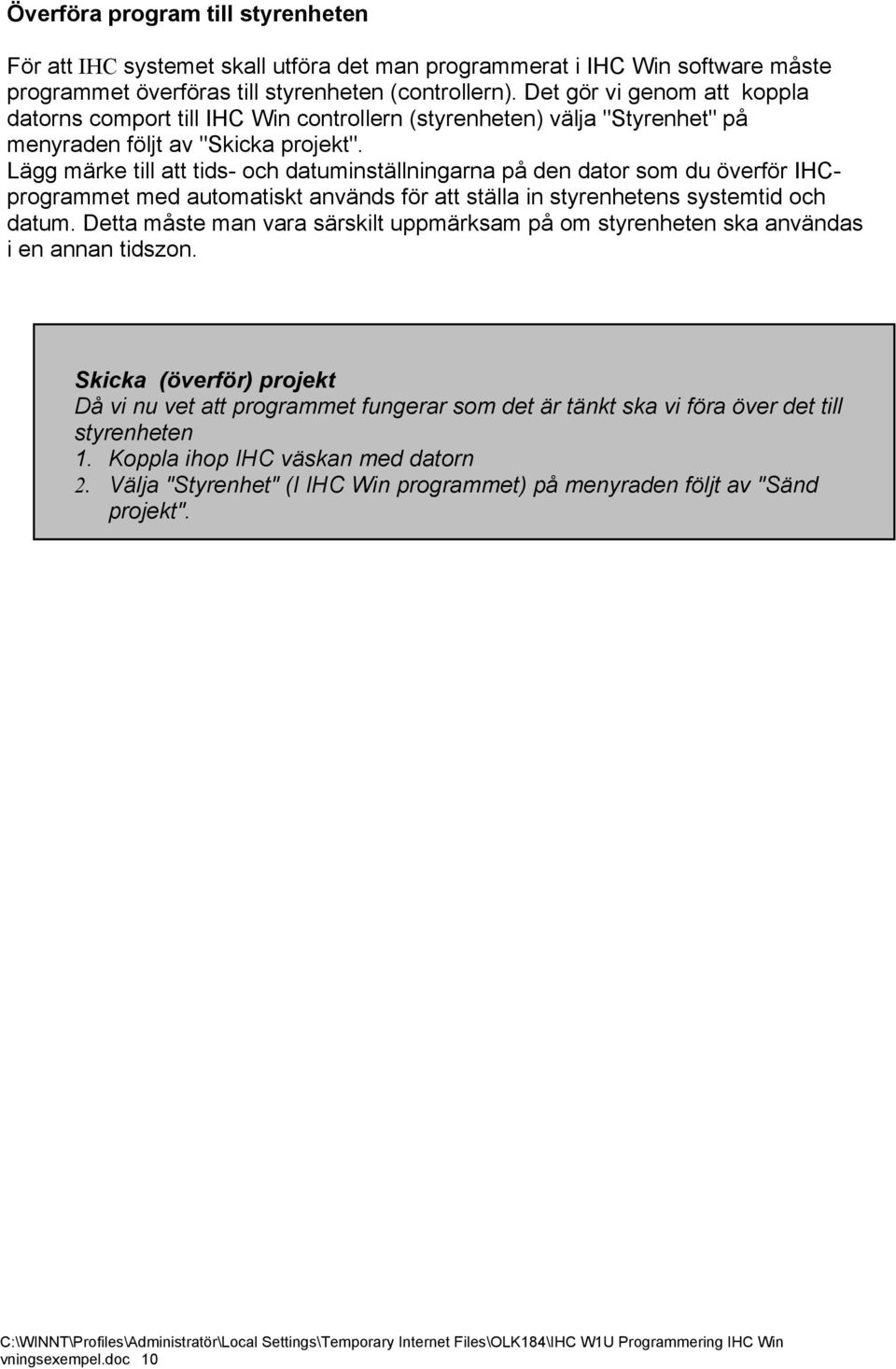

10 Överföra program till styrenheten För att IHC systemet skall utföra det man programmerat i IHC Win software måste programmet överföras till styrenheten (controllern). Det gör vi genom att koppla datorns comport till IHC Win controllern (styrenheten) välja "Styrenhet" på menyraden följt av "Skicka projekt". Lägg märke till att tids- och datuminställningarna på den dator som du överför IHCprogrammet med automatiskt används för att ställa in styrenhetens systemtid och datum. Detta måste man vara särskilt uppmärksam på om styrenheten ska användas i en annan tidszon. Skicka (överför) projekt Då vi nu vet att programmet fungerar som det är tänkt ska vi föra över det till styrenheten 1. Koppla ihop IHC väskan med datorn 2. Välja "Styrenhet" (I IHC Win programmet) på menyraden följt av "Sänd projekt". vningsexempel.doc 10

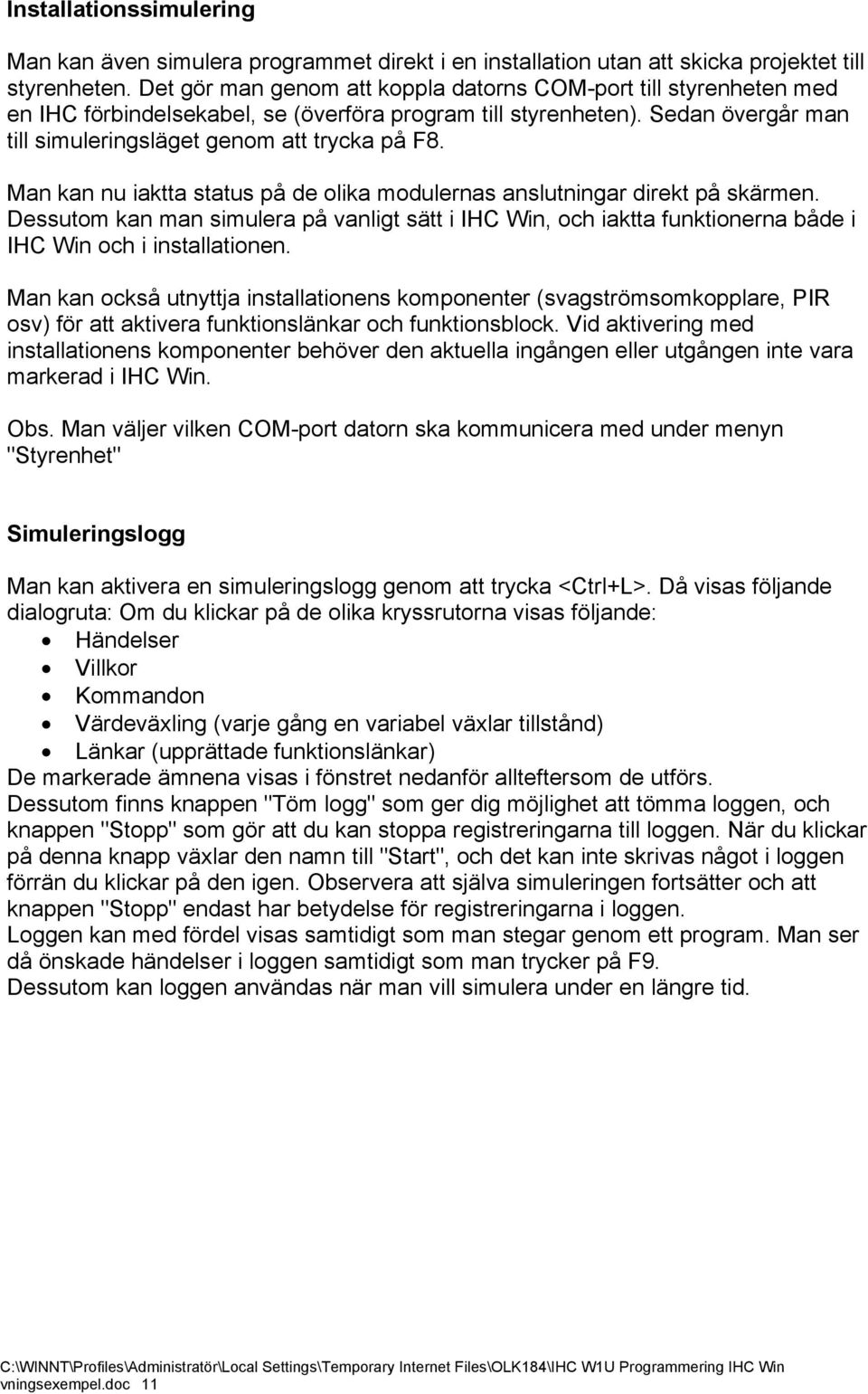

11 Installationssimulering Man kan även simulera programmet direkt i en installation utan att skicka projektet till styrenheten. Det gör man genom att koppla datorns COM-port till styrenheten med en IHC förbindelsekabel, se (överföra program till styrenheten). Sedan övergår man till simuleringsläget genom att trycka på F8. Man kan nu iaktta status på de olika modulernas anslutningar direkt på skärmen. Dessutom kan man simulera på vanligt sätt i IHC Win, och iaktta funktionerna både i IHC Win och i installationen. Man kan också utnyttja installationens komponenter (svagströmsomkopplare, PIR osv) för att aktivera funktionslänkar och funktionsblock. Vid aktivering med installationens komponenter behöver den aktuella ingången eller utgången inte vara markerad i IHC Win. Obs. Man väljer vilken COM-port datorn ska kommunicera med under menyn "Styrenhet" Simuleringslogg Man kan aktivera en simuleringslogg genom att trycka <Ctrl+L>. Då visas följande dialogruta: Om du klickar på de olika kryssrutorna visas följande: Händelser Villkor Kommandon Värdeväxling (varje gång en variabel växlar tillstånd) Länkar (upprättade funktionslänkar) De markerade ämnena visas i fönstret nedanför allteftersom de utförs. Dessutom finns knappen "Töm logg" som ger dig möjlighet att tömma loggen, och knappen "Stopp" som gör att du kan stoppa registreringarna till loggen. När du klickar på denna knapp växlar den namn till "Start", och det kan inte skrivas något i loggen förrän du klickar på den igen. Observera att själva simuleringen fortsätter och att knappen "Stopp" endast har betydelse för registreringarna i loggen. Loggen kan med fördel visas samtidigt som man stegar genom ett program. Man ser då önskade händelser i loggen samtidigt som man trycker på F9. Dessutom kan loggen användas när man vill simulera under en längre tid. vningsexempel.doc 11

12 Installationssimulering och simuleringslogg Vi ska nu undersöka om vårt IHC-program fungerar som det är tänkt i ett skarpt läge. 1. Välj "Simulering"->"Start" eller tryck F8 2. Välj "Simulering"->"Loggfönster" eller tryck Ctrl+L Växling Markera "Ingång 1.01" i installationsfönstret och tryck på <Mellanslag>. "Ingång 1.01" går nu FRÅN och TILL när du trycker på <Mellanslag>. Vilket innebär att den växlar färg från röd till grön. Så länge mellanslagstangenten håll nedtryckt är ingången till och markeringen grön. Dvs insignalen är vid tryck (tänd)" eftersom den är länkad till "Ingång Vi ser också att "Utgång 1.01" växlar mellan till och från vid tryck på <Mellanslag>. I IHC Väskan (i anläggningen) växlar nu även "Utgång 1.01" mellan till och från vid tryck på <Mellanslag>. Till Vi markerar nu "Ingång 1.02" och trycker på <Mellanslag> så att den blir TILL. Det borde medföra att belysningen tänds (Utgång 1.02) går till. I IHC Väskan (i anläggningen) går nu även "Utgång 1.02" till vid tryck på <Mellanslag>. Från Vi markerar nu "Ingång 1.03" och trycker på <Mellanslag> så att den blir TILL. Det borde medföra att belysningen släcks (Utgång 1.02) går från. I IHC Väskan (i anläggningen) går nu även "Utgång 1.02" från vid tryck på <Mellanslag>. Följ Vi markerar nu "Ingång 1.04" och trycker på <Mellanslag> så att den blir TILL. Det borde medföra att belysningen tänds (Utgång 1.03) går till och när <Mellanslag> släpps så släcks belysningen (Utgång 1.02) går från. I IHC Väskan (i anläggningen) följer nu även "Utgång 1.03" ingången statusen på <Mellanslag>. vningsexempel.doc 12

13 Installationssimulering och simuleringslogg Vi ska nu undersöka om IHC Väskan (anläggningen) sänder händelsen till datorn. Växling Tryck på tryckknappen för "Ingång 1.01" i IHC Väskan "Utgång 1.01" växlar nu mellan till och från Vi ser även på skärmen att utgången växlar läge genom att den ändrar färg från röd till grön samt att texten ändras mellan TILL och FRÅN. Till Tryck på tryckknappen för "Ingång 1.02" i IHC Väskan "Utgång 1.02" går nu till. Vi ser även på skärmen att utgången går till genom att den ändrar färg från röd till grön samt att texten ändras från FRÅN till TILL. Från Tryck på tryckknappen för "Ingång 1.03" i IHC Väskan "Utgång 1.02" går nu från. Vi ser även på skärmen att utgången går från genom att den ändrar färg från grön till röd samt att texten ändras från TILL till FRÅN Följ Tryck på tryckknappen för "Ingång 1.04" i IHC Väskan "Utgång 1.03" följer nu ingångens läge (tryckknappens). Vi ser även på skärmen att utgången följer ingången genom att den ändrar färg mellan grön och röd samt att texten ändras mellan FRÅN och TILL Du lämnar simuleringsläget genom att trycka på F7(eller genom att välja "Simulering"->"Stopp av simulering"). vningsexempel.doc 13

14 Funktionsblock Du kan klara många programmeringsuppgifter genom att dra ingångar till utgångar och välja vilken funktionslänk som ska koppla ihop dem. Du kan upprätta flera funktionslänkar från samma ingång till samma eller en annan utgång så att du åstadkommer flera funktioner i samma tryckknapp. Det finns emellertid mer sammansatta funktioner, t ex "Fläktstyrning" eller "Värmestyrning", som inte - eller endast med svårighet - kan åstadkommas med funktionslänkar. I dessa fall används funktionsblock. Ett funktionsblock är en samling variabler och tillhörande program som tillsammans kan utföra en eller flera funktioner i ett IHC-program. (Om du känner till objektorienterad programmering kan du jämföra ett funktionsblock med ett objekt med inkapslade data och metoder.) Själva programmeringen och uppbyggnaden av funktionsblocken återkommer vi till. Först ska vi sätta in ett funktionsblock för kombinerad ljus- och fläktstyrning. Hur själva funktionsblocket är uppbyggt behöver vi inte bekymra oss om för att kunna använda det. Starta ett Nytt projekt Det gör du genom att trycka Ctrl+N (eller genom att välja "Filer"->"Nytt projekt"). Skapa grupp Eftersom vi inte har någon grupp för kombinerad ljus- och fläktstyrning i funktionsfönstret ska vi först infoga en sådan grupp 1. Markera översta punkten Funktionsblock i funktionsfönstret till höger. 2. Välj "Infoga"->"Grupp" på menyraden. Nu infogas en ny grupp med namnet Grupp" i funktionsfönstret. 3. Ändra namnet "Grupp" till "Ljus/Ventilation" genom att markera Grupp" och trycka på F2. I dialogrutan kan nu det nya namnet "Ljus/Ventilation" skrivas in i "Namn"-fältet. Man kan också skriva en anmärkning om gruppen i anmärkningsfältet. Stäng dialogrutan genom att klicka på "OK". vningsexempel.doc 14

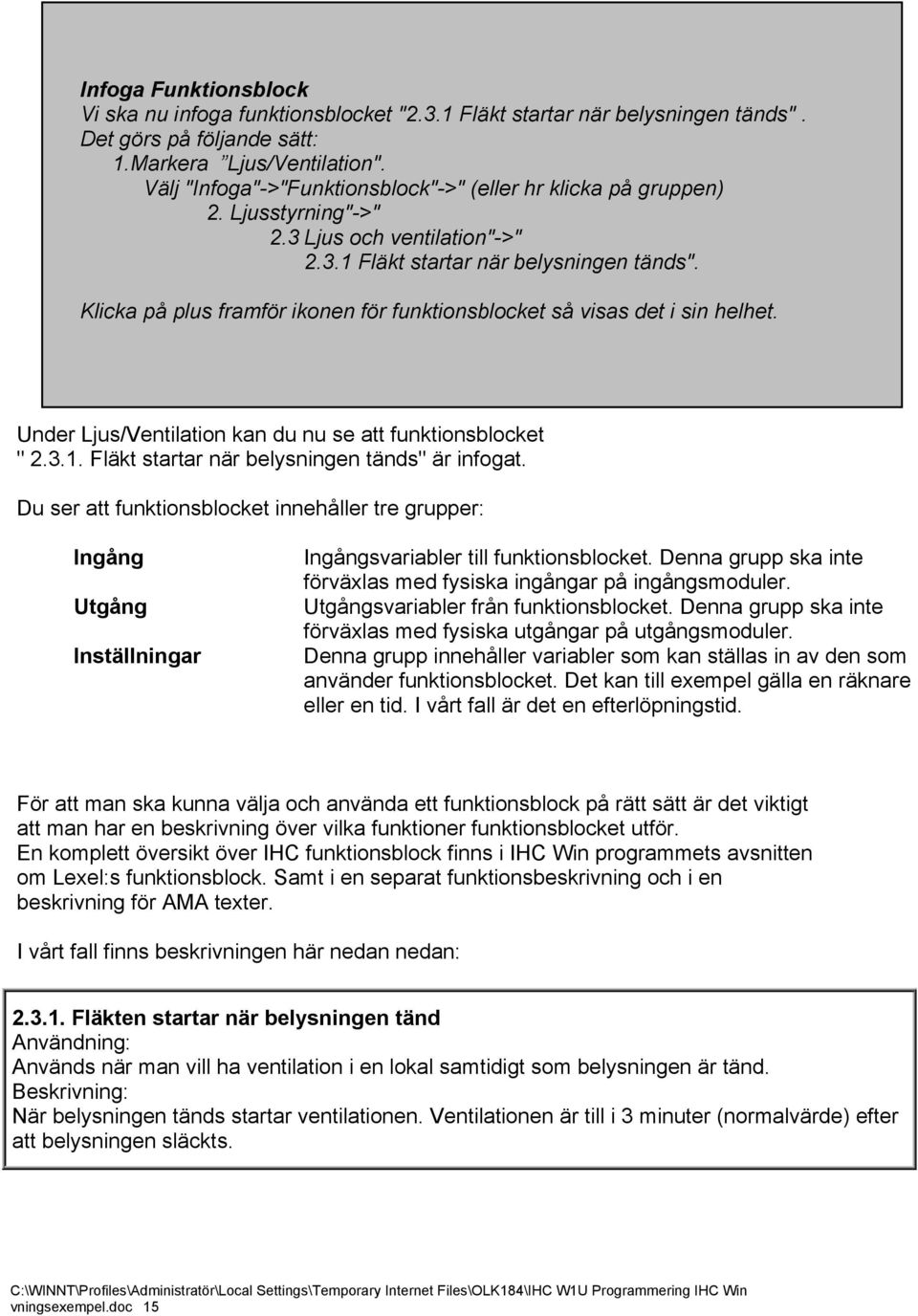

15 Infoga Funktionsblock Vi ska nu infoga funktionsblocket "2.3.1 Fläkt startar när belysningen tänds". Det görs på följande sätt: 1.Markera Ljus/Ventilation". Välj "Infoga"->"Funktionsblock"->" (eller hr klicka på gruppen) 2. Ljusstyrning"->" 2.3 Ljus och ventilation"->" Fläkt startar när belysningen tänds". Klicka på plus framför ikonen för funktionsblocket så visas det i sin helhet. Under Ljus/Ventilation kan du nu se att funktionsblocket " Fläkt startar när belysningen tänds" är infogat. Du ser att funktionsblocket innehåller tre grupper: Ingång Utgång Inställningar Ingångsvariabler till funktionsblocket. Denna grupp ska inte förväxlas med fysiska ingångar på ingångsmoduler. Utgångsvariabler från funktionsblocket. Denna grupp ska inte förväxlas med fysiska utgångar på utgångsmoduler. Denna grupp innehåller variabler som kan ställas in av den som använder funktionsblocket. Det kan till exempel gälla en räknare eller en tid. I vårt fall är det en efterlöpningstid. För att man ska kunna välja och använda ett funktionsblock på rätt sätt är det viktigt att man har en beskrivning över vilka funktioner funktionsblocket utför. En komplett översikt över IHC funktionsblock finns i IHC Win programmets avsnitten om Lexel:s funktionsblock. Samt i en separat funktionsbeskrivning och i en beskrivning för AMA texter. I vårt fall finns beskrivningen här nedan nedan: Fläkten startar när belysningen tänd Användning: Används när man vill ha ventilation i en lokal samtidigt som belysningen är tänd. Beskrivning: När belysningen tänds startar ventilationen. Ventilationen är till i 3 minuter (normalvärde) efter att belysningen släckts. vningsexempel.doc 15

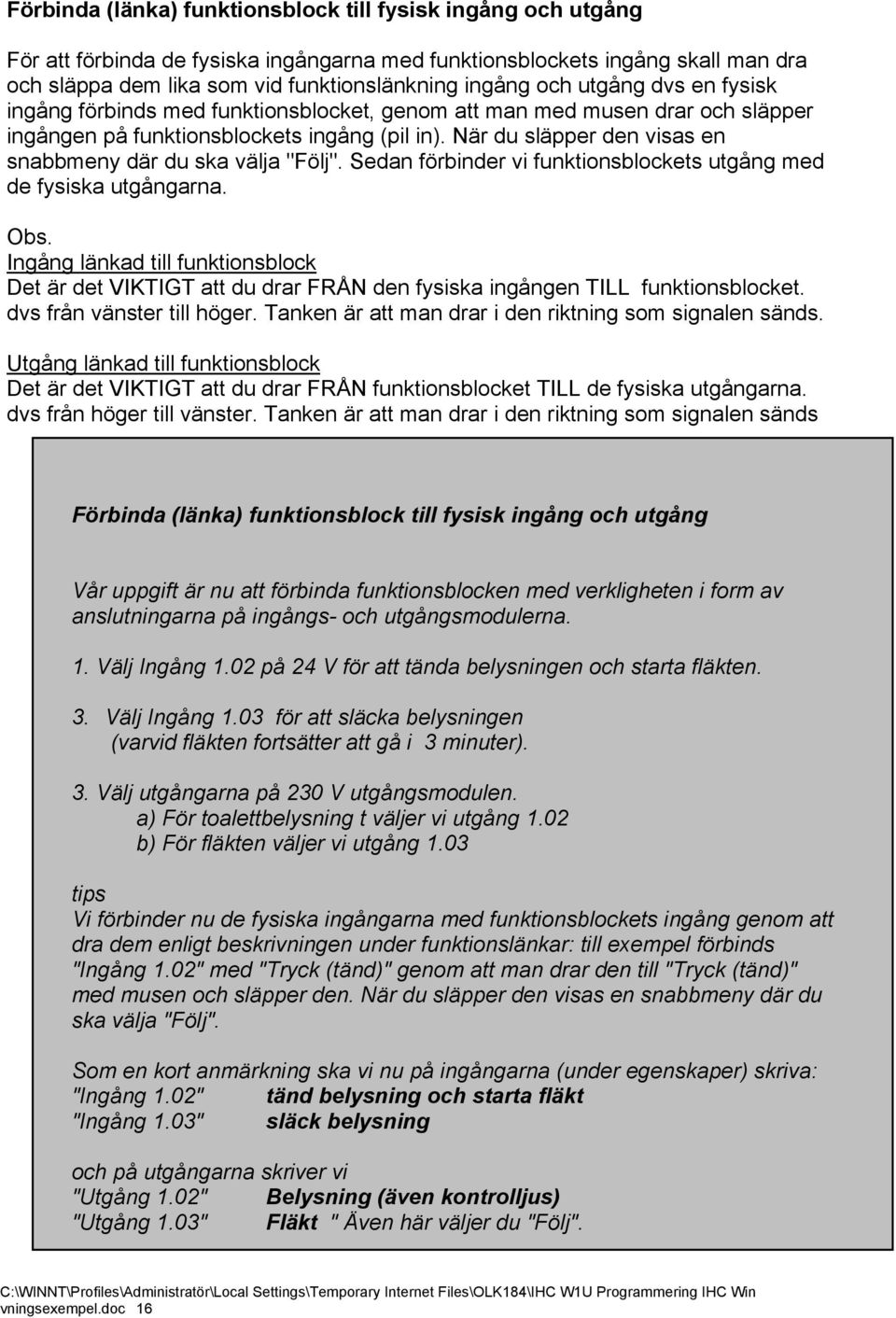

16 Förbinda (länka) funktionsblock till fysisk ingång och utgång För att förbinda de fysiska ingångarna med funktionsblockets ingång skall man dra och släppa dem lika som vid funktionslänkning ingång och utgång dvs en fysisk ingång förbinds med funktionsblocket, genom att man med musen drar och släpper ingången på funktionsblockets ingång (pil in). När du släpper den visas en snabbmeny där du ska välja "Följ". Sedan förbinder vi funktionsblockets utgång med de fysiska utgångarna. Obs. Ingång länkad till funktionsblock Det är det VIKTIGT att du drar FRÅN den fysiska ingången TILL funktionsblocket. dvs från vänster till höger. Tanken är att man drar i den riktning som signalen sänds. Utgång länkad till funktionsblock Det är det VIKTIGT att du drar FRÅN funktionsblocket TILL de fysiska utgångarna. dvs från höger till vänster. Tanken är att man drar i den riktning som signalen sänds Förbinda (länka) funktionsblock till fysisk ingång och utgång Vår uppgift är nu att förbinda funktionsblocken med verkligheten i form av anslutningarna på ingångs- och utgångsmodulerna. 1. Välj Ingång 1.02 på 24 V för att tända belysningen och starta fläkten. 3. Välj Ingång 1.03 för att släcka belysningen (varvid fläkten fortsätter att gå i 3 minuter). 3. Välj utgångarna på 230 V utgångsmodulen. a) För toalettbelysning t väljer vi utgång 1.02 b) För fläkten väljer vi utgång 1.03 tips Vi förbinder nu de fysiska ingångarna med funktionsblockets ingång genom att dra dem enligt beskrivningen under funktionslänkar: till exempel förbinds "Ingång 1.02" med "Tryck (tänd)" genom att man drar den till "Tryck (tänd)" med musen och släpper den. När du släpper den visas en snabbmeny där du ska välja "Följ". Som en kort anmärkning ska vi nu på ingångarna (under egenskaper) skriva: "Ingång 1.02" tänd belysning och starta fläkt "Ingång 1.03" släck belysning och på utgångarna skriver vi "Utgång 1.02" Belysning (även kontrolljus) "Utgång 1.03" Fläkt " Även här väljer du "Följ". vningsexempel.doc 16

17 Redigera, ändra inställningar Redigera, ändra inställningar Till sist ändrar vi den tid som fläkten ska vara igång sedan belysningen har släckts genom att markera Timertidtid I funktionsblocket under inställningar. Tryck på F2 (eller hr klicka och välj egenskaper) Värdena i det nedersta fältet ändras från 00:03:00,000 till 00:00:10,000, Dvs från 3 minuter till 10 sekunder, varefter du klickar på "OK". Anledningen till den korta tiden är att vi nu skall prova funktionerna, detta gör vi genom simulering. Insättningen av funktionsblocket är färdig. Lägg märke till skillnaden mellan fysiska ingångar och utgångar å ena sidan och funktionsblockets ingångar och utgångar å andra sidan. Tack vare denna åtskillnad kan man programmera och återanvända funktionsblock utan att behöva bekymra sig om vilka fysiska in- och utgångar som funktionsblocket senare ska länkas till. vningsexempel.doc 17

18 PROGRAMMERING AV IHC ANLÄGGNING (IHC VÄSKAN) Vi skall nu programmera IHC Väskan, den motsvarar en liten villa eller ett litet kontor. Hur lång tid tar då en sådan typ av anläggning att programmera och samtidigt registrera? Döm själva. INSTALLATIONSDELEN Ange de apparater IHC Väskan (anläggningen) består av, se nedan: 1st Spänningsförsörjning 1st Controller 3st Utgångsmoduler 24V 2st Ingångsmoduler 24V 1st Dimmer 400V UNI LR/CR vningsexempel.doc 18

19 Registrering För att ange vad som är kopplat till ingångarna/utgångarna så skall man i installationsfönstret hr klicka på ingången. Då får du fram menyn egenskaper, vr klicka på den rutan och ange vad som är kopplat till ingången/utgången. Ange vad som är kopplat till ingångarna se nedan (eller se IHC Väskan) Ingång Apparat och Placering 1.01 Tryckknapp i kök 1.02 Tryckknapp i kök 1.03 Tryckknapp i hall 1.04 Tryckknapp i hall 1.05 Tryckknapp i grovkök 1.06 Tryckknapp i grovkök 1.07 Tryckknapp i grovkök 1.08 Tryckknapp i hall 1.11 Tryckknapp vid entrédörr 1.12 PIR på ~WC 1.13 Tryckknapp i ~badrum 1.14 Tryckknapp i ~badrum 1.15 Tryckknapp i ~badrum Tryckknapp i hall 1.18 Tryckknapp i sov Ljusrelä i hall Tryckknapp 1 i vardagsrum 2.04 Tryckknapp 2 i vardagsrum 2.05 Tryckknapp 3 i vardagsrum 2.06 Tryckknapp 4 i vardagsrum 2.07 Pir på fasad Återställning drifttidsmätare 2.14 Indikatoringång drifttid 2.15 Överstyrning UR Överstyrning UR Skymningsrelä på fasad vningsexempel.doc 19

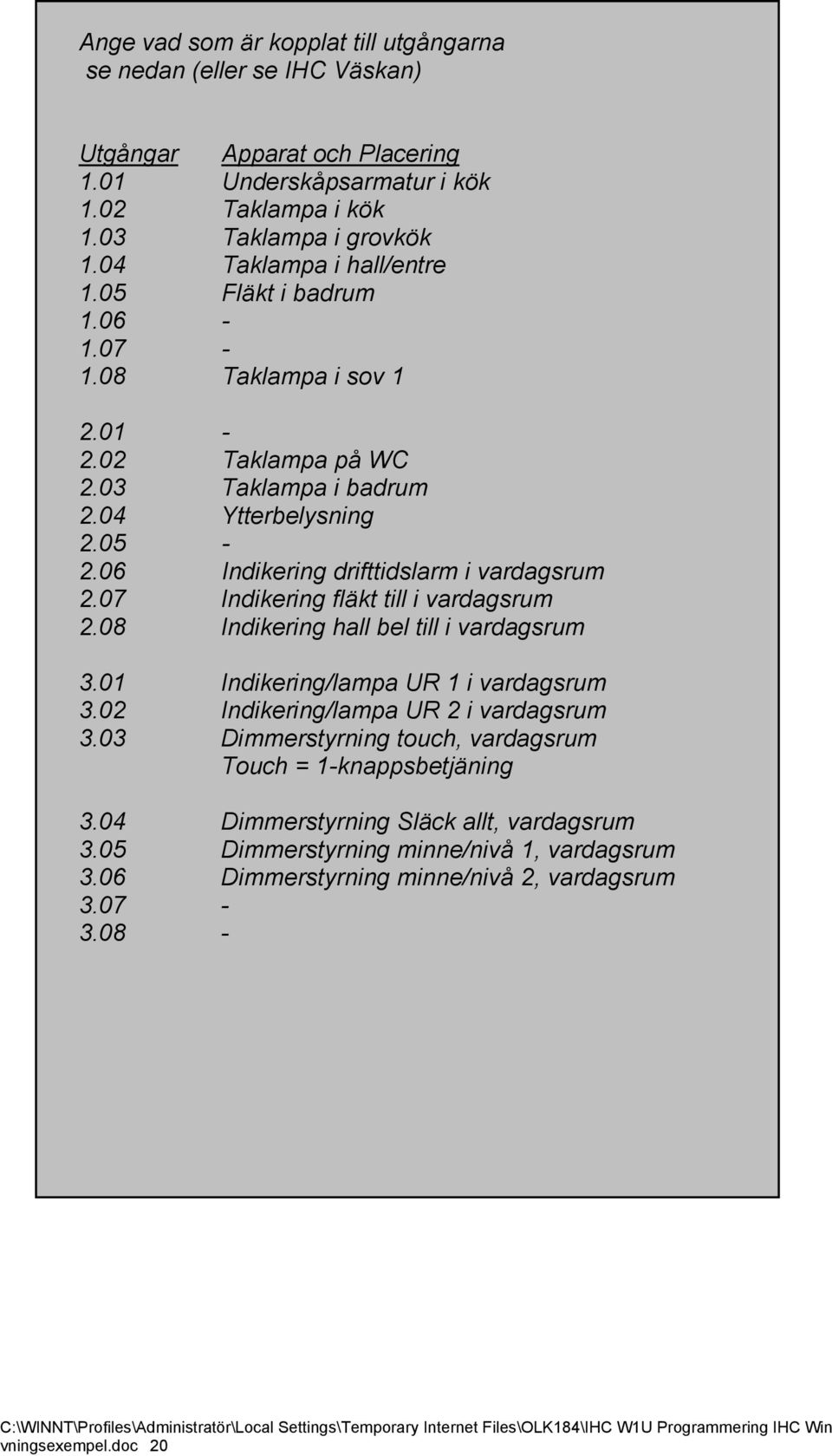

20 Ange vad som är kopplat till utgångarna se nedan (eller se IHC Väskan) Utgångar Apparat och Placering 1.01 Underskåpsarmatur i kök 1.02 Taklampa i kök 1.03 Taklampa i grovkök 1.04 Taklampa i hall/entre 1.05 Fläkt i badrum Taklampa i sov Taklampa på WC 2.03 Taklampa i badrum 2.04 Ytterbelysning Indikering drifttidslarm i vardagsrum 2.07 Indikering fläkt till i vardagsrum 2.08 Indikering hall bel till i vardagsrum 3.01 Indikering/lampa UR 1 i vardagsrum 3.02 Indikering/lampa UR 2 i vardagsrum 3.03 Dimmerstyrning touch, vardagsrum Touch = 1-knappsbetjäning 3.04 Dimmerstyrning Släck allt, vardagsrum 3.05 Dimmerstyrning minne/nivå 1, vardagsrum 3.06 Dimmerstyrning minne/nivå 2, vardagsrum vningsexempel.doc 20

21 Simulering/skicka projekt Ni kan när som helst gå upp i menyn och välja simulering och testa programmeringen. Ni kan när vill gå upp i menyn och välja styrenhet, skicka projekt (under förutsättning att ni är uppkopplad mot väskan). Ni ser då om programmeringen fungerar i väskan. Ni kan även i detta mode välja simulering, då får ni upp händelserna direkt i IHC Win programmet. Glöm ej att spara projektet vningsexempel.doc 21

22 Funktionslänkar Programmera med hjälp av funktionslänkning så att: KÖK Tänd och släck 1. Ingång 1.01 (tryckknapp i kök) tänder och släcker utgång 1.01 (underskåps armatur i kök) 2. Ingång 1.02 (tryckknapp i kök) tänder och släcker utgång 1.02 (taklampa i kök) Grovkök Tänd och släck, tänd, släck. 3. Ingång 1.05 (tryckknapp i grovkök) tänder och släcker utgång 1.03 (taklampa i grovkök) 4. Ingång 1.06 (tryckknapp i grovkök) ingången tänder utgång 1.03 (taklampa i grovkök) 5. Ingång 1.07 (tryckknapp i grovkök) ingången släcker utgång 1.03 (taklampa i grovkök) Sov 1 Följ För att visa följfunktionen så programmeras Sov. 1 med följ 6. Ingång 1.18 (tryckknapp i Sov 1) styr utgång 1.08 (taklampa i Sov 1). Utgången följer ingångens läge/status. vningsexempel.doc 22

23 Funktionsblock Funktionsblocksmenyer 1. Larm 2. Ljusstyrning 2.1 Allmänna ljusstyrningar Programmera med hjälp av funktionsblock så att: Hall Släck allt Vid manövrering av trycknapp skall allt släckas. Använd Ingång 1.11 (Tryckknapp vid entre dörr) släcker allt, i detta fall se nedan utgång vningsexempel.doc 23

24 2.1.2 Trappautomat förreglad via ljusrelä Belysning styrs av trappautomat manövrerad via trycknappar. Trappautomat förreglas via ljusrelä. Trycknapp skall vara försedd med diod för lägesindikering. Läs mera om funktionen nedan eller i IHC Win hjälpen. Använd Ingång: 2.01 (ljusrelä i hall) Ingång: 1.03, 1.04, 1.17 (tryckknappar i hall) Utgång: 1.04 (taklampa i hall/entre) Utgång: 2.08 (indikering i vardagsrum) Nedan är en beskrivning av funktionsblocket hämtad från IHC Win hjälpen Trappautomat styrd av skymningsfunktion och med indikator för utlöpt timer Användning: I trappuppgångar, korridorer, garage, gångytor m m, där belysningen inte ska vara tänd när det finns tillräckligt med dagsljus. Styrs av tryckknapp med lysdioder. Beskrivning: Belysning: När tryckknappen aktiveras tänds belysningen om skymningsingången är aktiv. Den inställda timertiden bestämmer hur länge belysningen ska vara tänd (normalt 2 min). Om tryckknappen aktiveras innan timern löpt ut startar timern om från början. Lysdiod: När belysningen tänds, deaktiveras lysdiodutgången 30 s innan belysningen släcks (timern löper ut) börjar lysdioderna att blinka som tecken på att belysningen kommer att släckas inom kort. Installation/schema/anmärkning: Om programblocket används för styrning av belysning vid gemensamma tillträdesvägar rekommenderar vi ni använder IHC-utgång 400/8x16. Denna relämodul kan ställas in att sluta vid matnings- eller kommunikationsfel. Obs Vid test (simulering) av denna funktion, så måste ingång 2.01 ljusrelät vara i läge till. Dvs ni får hålla knappen intryckt tills timern räknat ned till noll. Ljusrelät fungerar så att när ljuset är under den på ljusrelät inställda nivån, då sätter ljusrelät ingången på ingångsmodulen i läge till. När sedan ljusert ändras så att nivån överstiger inställt så släpper signalen från ljusrelät och ingången sätts i läge från. vningsexempel.doc 24

25 Funktionsblocksmenyer 2.2 Dimmerfunktion Vardagsrum Ljusdämpning med 400W UNI dimmer (2-5 knappar) Belysning skall styras via 400W UNI dimmer. Manövrering skall ske med trycknappar för: Till via korta aktivering(<0,4s) och reglering upp via långa aktivering. Från via korta aktivering(<0,4s) och reglering ner via långa aktivering. Inställning av fasta nivå 1 från trycknapp. Inställning av fasta nivå 2 från trycknapp. Släck allt Utgångsmodulens port 3.03 är kopplad till 400V dimmerns reglerport 1 Utgångsmodulens port 3.04 är kopplad till 400V dimmerns reglerport 2 Utgångsmodulens port 3.05 är kopplad till 400V dimmerns reglerport 3 Utgångsmodulens port 3.06 är kopplad till 400V dimmerns reglerport 4 Använd Ingång Utgång Ingång 2.03 = Tänd/reglering upp Ingång 2.04 = Släck/reglering ner Ingång 2.05 = minne/nivå 1 Ingång 2.06 = minne/nivå 2 utgång 3.03 = Tänd/reglering upp utgång 3.04 = Släck/reglering ner utgång 3.05 = minne/nivå 1 utgång 3.06 = minne/nivå 2 Utgångsmodulens port 3.03 är kopplad till 400V dimmerns reglerport 1 Utgångsmodulens port 3.04 är kopplad till 400V dimmerns reglerport 2 Utgångsmodulens port 3.05 är kopplad till 400V dimmerns reglerport 3 Utgångsmodulens port 3.06 är kopplad till 400V dimmerns reglerport 4 vningsexempel.doc 25

26 Funktionsblocksmenyer 2.3 Belysning och ventilation Bad Välj önskad funktion eller Ventilation styrd av fuktgivare (ljus och fläktstyrning, tryckbetjänad).fläkt styrd av timer (startar när belysningen tänds). Vid upptändning av belysning startar ventilation. Vid släckning av belysning skall ventilation gå 3 min innan den stängs av. Använd Ingång: 1.13 (~Tryckknapp i bad) tänder. Ingång: 1.14 (~Tryckknapp i bad) släcker. Ingång: 1.15 (~Tryckknapp i bad) växlar. Utgång: 1.05 (Fläkt) Utgång: 2.03 (belysning i tak) Utgång: 2.07 (Indikering i vardagsrum) eller Ljus och fläktstyrning, tryckbetjänad. Fläkt styrd av timer (startar när belysningen släcks) Vid släckning av belysning startar ventilation och går i 3 min. Vid tändning av belysning stängs ventilation av. Använd Ingång: 1.13 (~Tryckknapp i bad) tänder. Ingång: 1.14 (~Tryckknapp i bad) släcker. Ingång: 1.15 (~Tryckknapp i bad) växlar. Utgång: 1.05 (Fläkt) Utgång: 2.03 (belysning i tak) Utgång: 2.07 (Indikering i vardagsrum fläkt till) vningsexempel.doc 26

27 Funktionsblocksmenyer 2.4 Pir Rumsbenämningen kallas grupp, WC finns inte med i konfigureringsfönstret. Därför måste vi skapa benämningen (gruppen). Hr klicka på funktionsblock, du får då fram menyn GRUPP, vr klicka på den. Du har nu skapat ett nytt rum kallat GRUPP, du finner det längst ner i trädstrukturen. Dubbelt vr klick på grupp, så kan du ändra den till WC WC Belysning styrs av PIR PIR givare tänder belysningen vid rörelse och släcker den 3 min efter rörelsen har upphört. Använd Ingång: 1.12 (~Pir på WC) Utgång: 2.02 (Taklampa på WC) Utomhus (Ytterbelysning) Belysningen tänds av trycknapp och släcks av PIR Belysning tänds av trycknapp och släcks av PIR givare efter 15 min inaktivitet. Använd Ingång: 2.07 (Utomhus PIR; BF) Ingång: 1.08 (tryckknappar i hall/entre ) Växling Utgång: 2.04 (Ytterbelysning) vningsexempel.doc 27

28 Funktionsblocksmenyer 2 Persienn- och jalusistyrning 4 Specialfunktioner vardagsrum 4.4 Drifttidsräknare med indikatorutgång (korttids) Drifttid skall vid aktiv utgång mätas och summeras mellan 0-24 timmar. Mättid skall vara inställbar och vid utgång ge indikering. Använd Ingång: 2.01 (Återställning) Ingång: 2.02 (Indikatoringång) Utgång: 2.06 (Indikatorutgång) vningsexempel.doc 28

29 Funktionsblocksmenyer 5 Tidstyrning, ur och kalender vardagsrum 5.1. Veckour, en tändning totalt Ur skall ha en till och frånslagstid per vecka för normal manövrering av utgång. Manuell manövrering överordnat ur skall kunna ske via trycknapp. Använd Ingång 2.13 (tryckknapp i vardagsrum) överstyr uret utgång 3.01 (lampa i vardagsrum) 5.2 Veckour, en tändning och släckning per dag Ur skall ha möjlighet till en individuell till och frånslagstid per dygn för normal manövrering av utgång. Manuell manövrering överordnat ur skall kunna ske via trycknapp. Använd Ingång 2.14 (tryckknapp i vardagsrum) överstyr uret utgång 3.02 (lampa i vardagsrum) Funktionsblocksmenyer 6 Värmestyrning vningsexempel.doc 29

30 Simulera Vi ska nu undersöka om vårt IHC-program fungerar som det är tänkt. Det görs som sagts i simuleringsläget. Skicka (överför) projekt Då vi nu vet att programmet fungerar som det är tänkt ska vi föra över det till styrenheten 4. Koppla ihop IHC väskan med datorn Välja "Styrenhet" (I IHC Win programmet) på menyraden följt av "Sänd projekt". Installationssimulering och simuleringslogg Vi ska nu undersöka om vårt IHC-program fungerar som det är tänkt i ett skarpt läge. 3. Välj "Simulering"->"Start" eller tryck F8 Välj "Simulering"->"Loggfönster" eller tryck Ctrl+L vningsexempel.doc 30
