Reningsverk BioPlus SORTIMENT ÖVERSIKT

Transkript

1 SORTIMENT ÖVERSIKT

2 Reningsverk för små hus, villor och flerbostadsområden. För permanent och fritidsboende

3

4 Parametrar Modellbeteckning BioPlus-5 BioPlus-9 BioPlus-15 Befolkningsekvivalent (PE) PE Flöde max./ dag m 3 /d 0,8 1,4 2,4 Flöde max./ timme m 3 /t 0,3 0,4 0,8 Biologisk belastning kg BOD 7 /d 0,28 0,56 0,84 Totalt kväve (N t ) kg/d 0,048 0,096 0,144 Total fosfor (P t ) kg/d 0,011 0,022 0,033 Dosering av kemikalier ml/m Reningsresultat Biologisk syreförbrukning BOD7 mgo2 /l (%) (96-97) (96-97) (96-97) Totalt kväve (Nt) mg/l (%) (60-70) (60-70) (60-70) Total fosfor (Pt) mg/l (%) 0,8-1,0 (93-94) 0,8-1,0 (93-94) 0,8-1,0 (93-94) Energiförbrukning Effekt - kompressor W Förbrukning-kompressor kwh/dag 1,47 1,98 2,5

5

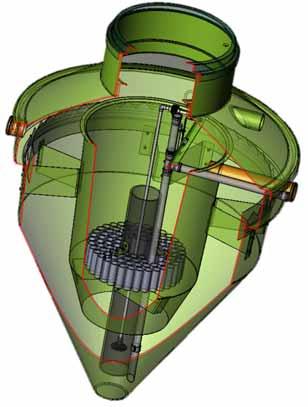

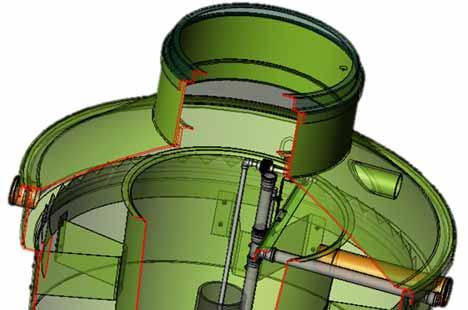

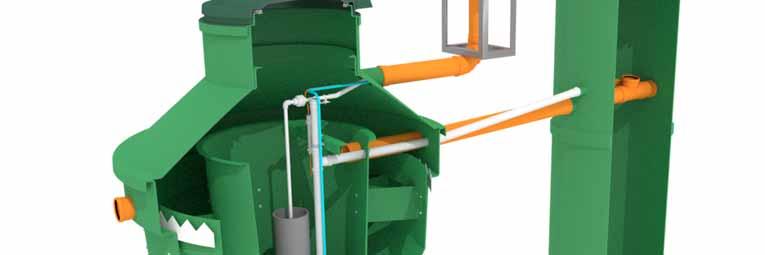

6

7

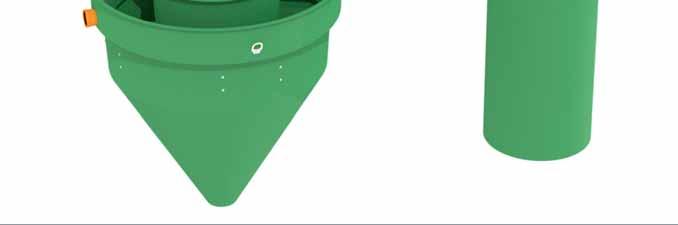

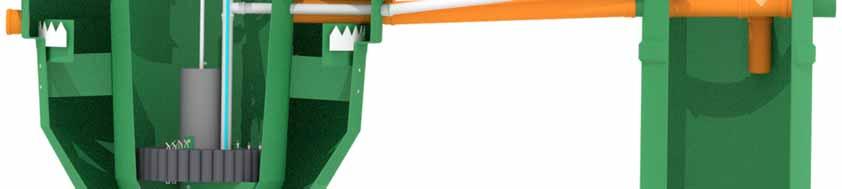

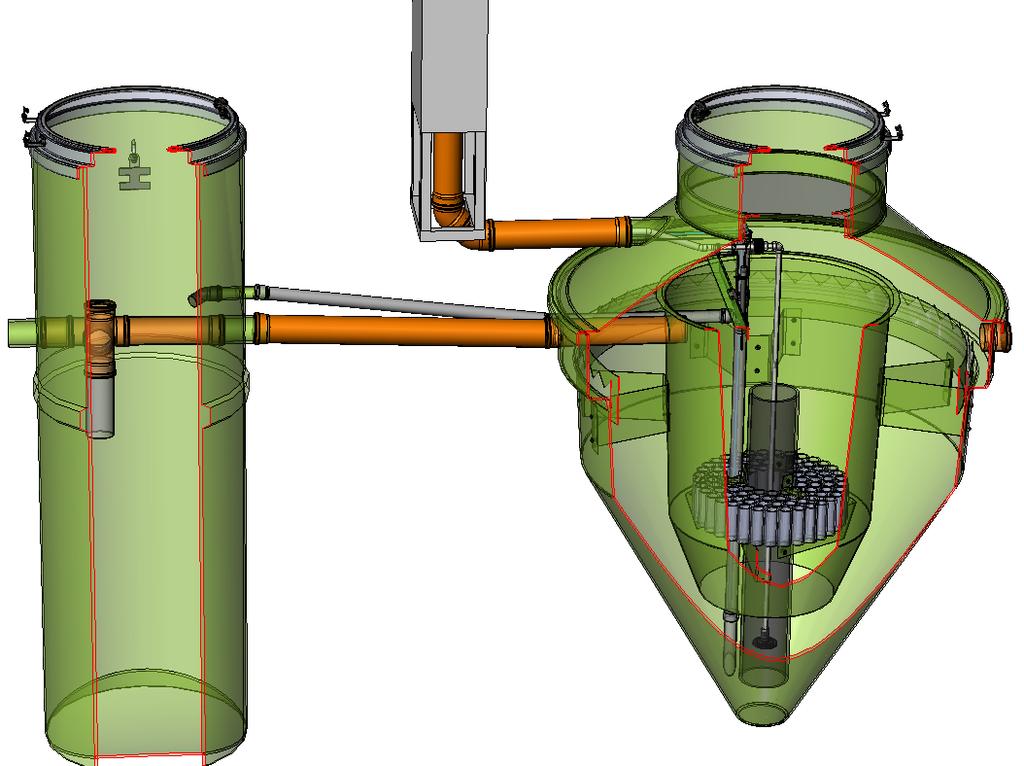

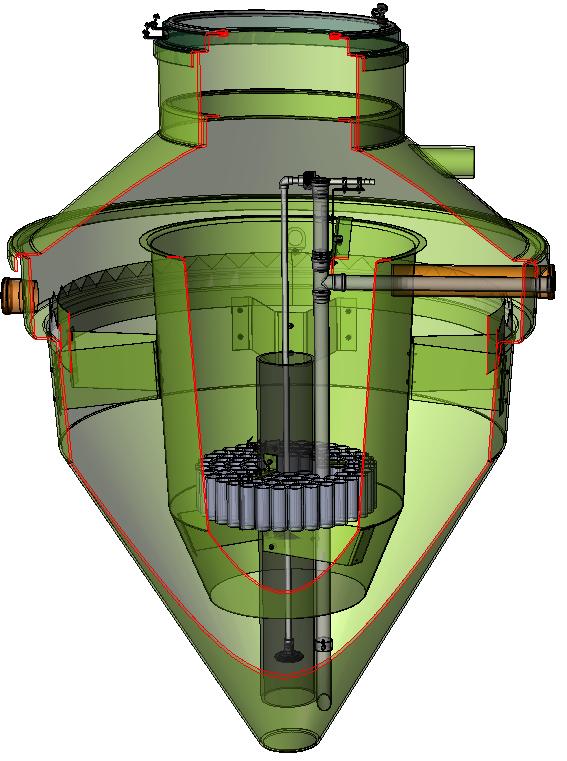

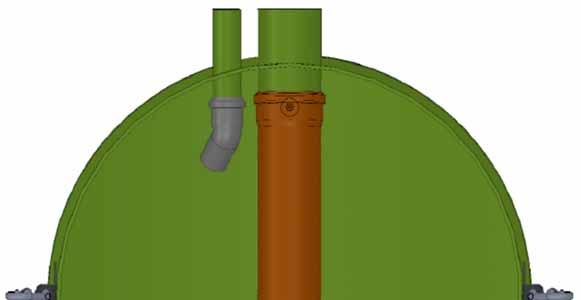

8 Styrskåp Styrning Kompressor Slamtank Luftare Dunk Centralluftrör Utlopp V-formad flöderegulator med slam-stop skydd Sekundärkammare Biobädd Rör Slamöverskott Mammutpump Utlopps cirkelkanal Luftningskammare Bioreaktorn Inlopp Inlopp retur Avslammat vatten

9 1 2 Avloppsvattnet rinner från huset till den inre kammaren i reningsverket. Vattnet blandas med biomassan med hjälp av luft. Biomassan bryter ner material i avloppsvattnet och bildar flockgrupper. 3 Blandningen sedimenteras och överskottsslam transporteras till slamtanken. 4 Renat avloppsvatten rinner ut till utloppet.

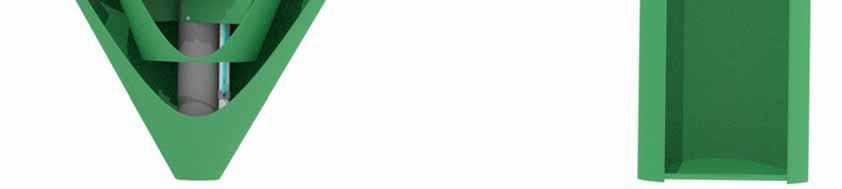

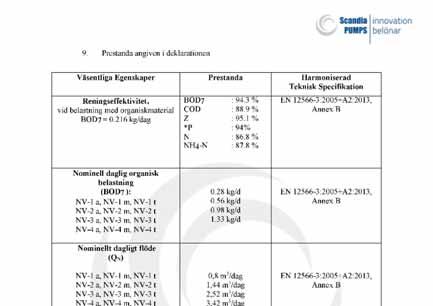

10 ScandiaPUMPS Pumps 2016 AB

11 ScandiaPUMPS Pumps 2016 AB

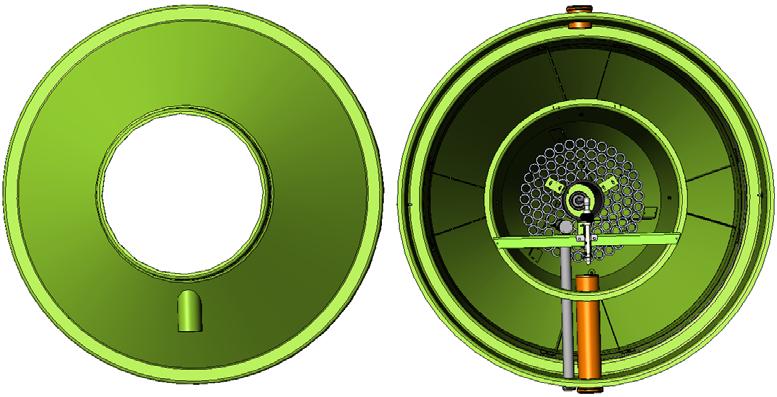

12

13 952 Ø

14

15

16

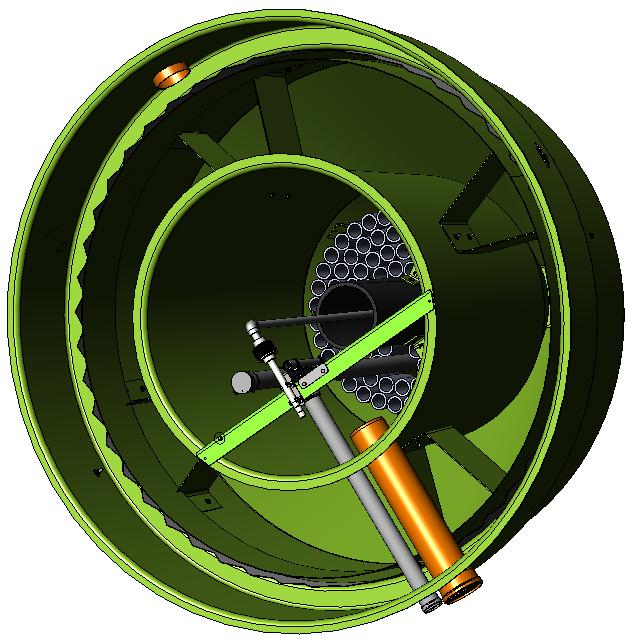

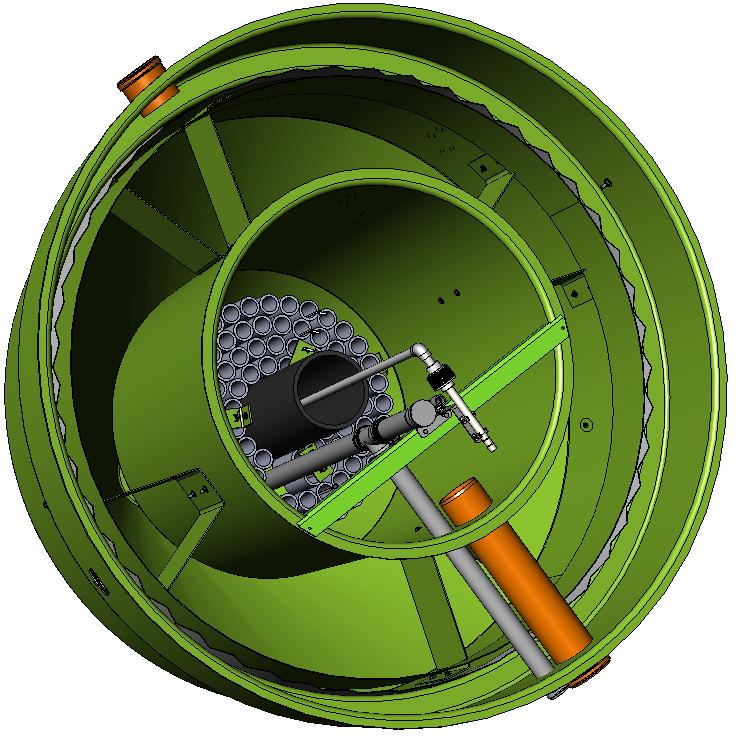

17 Pålitlig Slamflykt Skydd

18

19

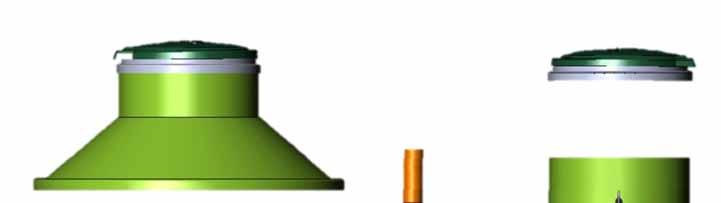

20 Varför KONISK konstruktion? Lägre tryck av lyftkrafter vid hög grundvattennivå Maximal luftning av aktivslam Maximal cirkulation av aktivslam Maximal blandning av aktiv slam med avloppsvatten Lätt tillgång till överskottsslam som skall separeras Lätt att slamsuga vid behov Bättre sedimentering av aktivslam (lamelleffekten) Enkelt att installera Mest effektiva rening av avloppet

21 Fördelar, BioPlus En Enkel, Robust och Pålitlig reningsanläggning till enskilt avlopp. Kontinuerlig reningsprocess med aktivslam. Mest flexibelt system på marknaden. (Reaktor-Slamtank kombination) Bra kapacitet vid överbelastning. (Klarar 300l/timme) Snabb återhämtning efter uppehåll. Enkelt att genomföra egen kontroll. Inga rörliga delar inne i anläggningen. Inga slitage delar inne i anläggningen. Säker slamflykt skydd. (Dubbelskydd) Lätt att anpassa processen till det verkliga behovet. Hög Miljö- och Hälsoskydd. Lätt att installera och är anpassad för hög grundvattennivå. Slam tömning! 1 gång var tredje år. (Slamlagringsvolym 3,46 m 3 ) Konstruktions Garanti! 25 år.

22 Reningsverk Kapacitet m 3 /d Höjd m Diameter m Antal Hushåll Vikt kg BioPlus-5 0,8 2,53 1, BioPLus-9 1,44 3,03 2, BioPlus-15 2,52 3,72 2,

23 Modelltyp BioPlus Dimensioner, m Slamavskiljare dimensioner, m H1.1 H1.2 H1.3 H1.4 H1.5 D1 H2.1 H2.2 D2 d1**, mm BioPlus-5 2,65 2,46 1,14 1,65 1,595 1,71 2,55 0,8 0,8 110/160 BioPLus-9 3,53 3,34 1,41 2,25 2,195 2,15 2,55 0,8 0,8 110/160 BioPlus-15 4,13 3,95 1,51 2,97 2,915 2,73 2,55 0,8 0,8 110/160

24 Att tänka på när du anlägger enskilt avlopp Tillstånd från kommunen. Du behöver tillstånd från kommunens miljönämnd för att anlägga ett enskilt avlopp (för vissa anläggningar räcker en anmälan). Kontakta därför alltid miljökontoret innan du väljer avloppsanläggning. Sakkunnig anläggare. Avloppet måste utformas och anläggas av en sakkunnig person. Som sakkunnig räknas den som genom utbildning, yrkeserfarenhet eller på annat sätt fått tillräckliga kunskaper att anlägga avlopp. Lämplig placering. Avloppsanläggningen ska placeras på ett lämpligt ställe. Hänsyn ska tas till bl.a. vattendrag och grundvatten, närliggande dricksvattenbrunnar, bergvärmeanläggningar och andra enskilda avlopp, närliggande badplatser och andra känsliga miljöer.

25 Att tänka på vid teknikval Tillstånd från kommunen. Du behöver tillstånd från kommunens miljönämnd för att anlägga ett enskilt avlopp (för vissa anläggningar räcker en anmälan). Kontakta därför alltid miljökontoret innan du väljer avloppsanläggning. Hur ser det ut på tomten? För att kunna välja en lämplig avloppslösning behöver du veta en del detaljer om hur det ser ut på din tomt. Är marken bergig, lerig eller sandig? Hur långt ned i marken ligger grundvattenytan? Detta är bra att ta reda på eftersom infiltration av avloppsvatten inte fungerar om marken till exempel är lerig eller alltför bergig, eller om grundvattenytan ligger för högt. Är marken bergig, lerig eller sandig? Hur långt ned i marken ligger grundvattenytan? Anläggningen ska placeras så att den inte riskerar att förorena dricksvatten eller ytvatten.

26 Ekonomi. Hur mycket ett avlopp kostar beror både på kostnaden för inköp och för installation samt kostnaden för driften. För att veta hur mycket anläggningen kostar totalt kan du lägga ihop kostnaden för inköp och installation med driftskostnaden under t.ex. en 20-årsperiod, se investeringskostnad och driftskostnad nedan. Investeringskostnad. Kostnaden för att anlägga ett avlopp består av: köp av produkter ev. installation inomhus, t.ex. av toaletter anläggning/installation utomhus ev. installation av el m.m. Driftskostnader. Detta ingår i driftskostnaderna: Slamtömning För de produkter som kräver det kostar även el, kemikalier, förbrukningsvaror och serviceavtal.

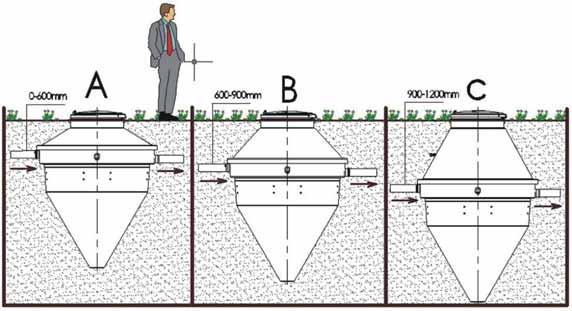

27

28

29 Egenskap Material, GRP Glasfiber Kontinuerlig rening Biologisk rening med aktivt slam-metoden Integrerad fosforfällning Tre olika vattengångsnivå till samma pris Kan kompletteras med kontroll och UV -brunn Slamtömning upp till 3 år Skydd mot slamflytt Alla huvud komponenter är lättillgängliga Lätt att utföra egenkontroll Enkel och pålitlig reningsprocess Material garanti 25 år Garanti för komponenter 3 år (kompressor, doseringspump, elektronik) Trygga serviceavtal Support via telefon och ingår i köpet Beprövat produkt sedan 30 år Fördelar och mervärden för kunden Fördel Robustmaterial som går att reparera Mängd av vatten som kommer in kommer ut Välkänd process som går att kontrollera Användningsvänlig, mindre delar Flexibilitet utan extra kostnad Flexibelt och kundanpassat system Kostnadseffektiv, bra ekonomi Pålitlig och säker konstruktion Lätt att serva och sköta anläggning Pålitlighet och enkelhet Pålitlighet Trygghet Trygghet Trygghet Trygghet Trygghet

30

31

32

33

34

35

36

37

38

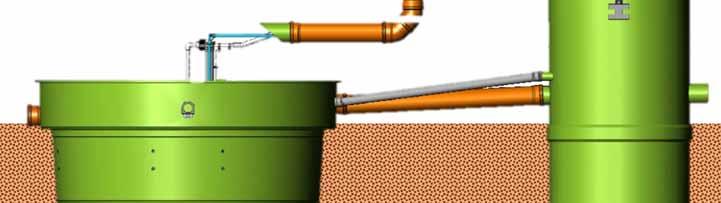

39

40

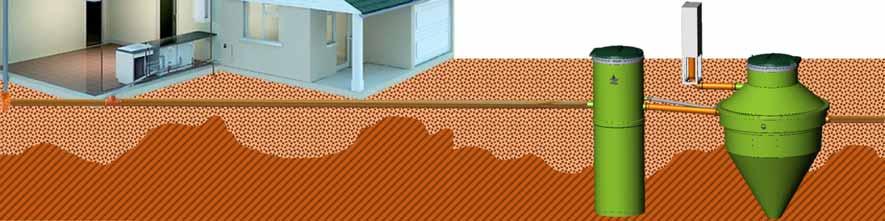

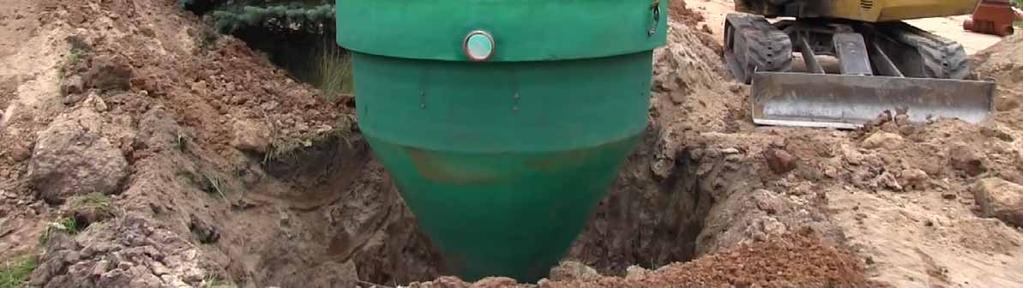

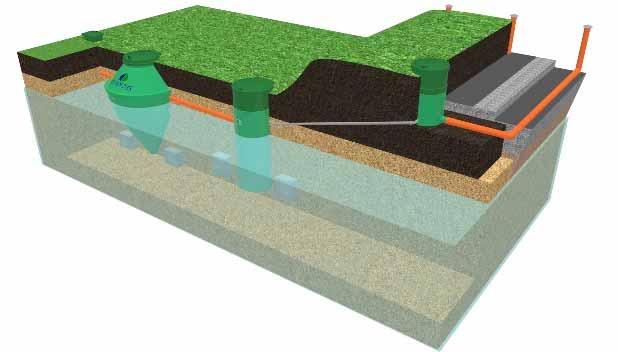

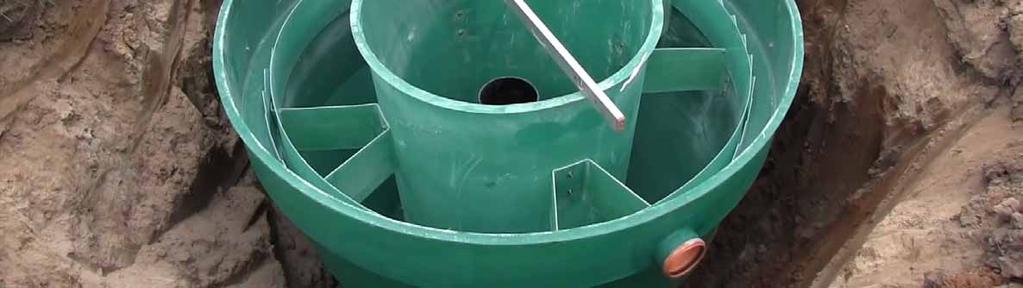

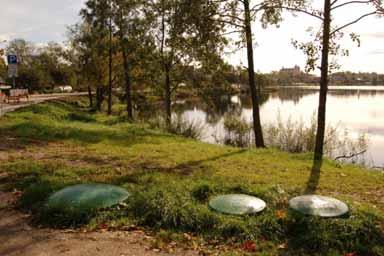

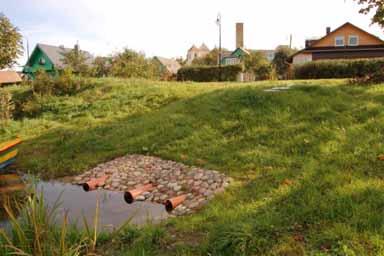

41 Installation med utlopp till en infiltrationsbädd vid hög grundvattennivå

42 Rening av avloppsvatten med Aktiv-Slam metoden Inlopp-Avlopp Primär Sedimentering Biologisk Reaktor Sekundär Sedimentering Polering Desinfektion UV,OZON, filtration Bio-Bädd Aktiv-Slam Sekundär-Slam Rent Vatten Primär-Slam Till Slambehandling S
