Atlas Copco Stationära luftkompressorer. L-serien Oljesmorda och oljefria kolvkompressorer 0,75 20 hk/0,55 15 kw LÅNG LIVSLÄNGD LITET UNDERHÅLL

Transkript

1 Atlas Copco Stationära luftkompressorer Lserien Oljesmorda och oljefria kolvkompressorer 0,75 hk/0,55 kw LÅNG LIVSLÄNGD LITET UNDERHÅLL

2 Atlas Copcos Lserie, oljefria och oljesmorda kolvkompressorer med lång livslängd, konstruerade för pålitlig kontinuerlig drift och minimalt underhåll. Lseriens oljefria och oljesmorda kompressorer finns i en mängd varianter för att matcha kundernas alla olika behov. Som standard finns en basenhet, med möjlighet att lägga till ett antal utrustningsalternativ för att möta behoven hos individuella applikationer.. LFX enstegs oljefri kompressor med max arbetstryck på bar (e) för applikationer mellan 1,0 och 2,5 l/s LF En och tvåstegs oljefria kompressorer med max arbetstryck bar (e) för applikationer med kontinuerlig drift mellan 3 och 17 l/s. LE En och tvåstegs oljesmorda kompressorer med max arbetstryck bar (e) och kapaciteter från 3,4 upp till 29 l/s. LT Tvåstegs oljesmorda kompressorer med max arbetstryck, eller bar (e) och kapaciteter från 3 till l/s.

3 Fördelar tack vare innovativ konstruktion och material av högsta kvalitet. LFX kompressorblock Nickelpläterad cylinderbussning av aluminium ger lång livslängd. Pressgjutet aluminiumblock med kylflänsar gör värmeavgivningen effektiv och förlänger livslängden. Enkelt utbytbart luftintagsfilter. Kolvringar av hållbart material av kolkomposit. Livstidssmorda vevaxellager. Självsmörjande kolvar av aluminiumlegering genom D.P.M ytbehandling. Högkvalitativ IP54 klass F elmotor. (Bilden visar Power block för OEMapplikationer) LF,LE och LT kompressorblock Unika och servicevänliga, Atlas Copcos patenterade, flexibla in och utlopps skivventiler i rostfritt stål. Lätt utbytbart luftintagsfilter med stor area, reducerar luftföroreningar och förlänger kompressorns livslängd. Kylfläkt med hög kapacitet, skyddad av kåpa, ger optimal kylning och säker drift. Venturiformat inlopp ger låg ljudnivå. Flänsad pressgjuten efterkylare i aluminium för enstegsmodeller, alternativt mellan och efterkylare för tvåstegsmodeller. Pressgjutet vevhus i aluminium och cylindrar med kylflänsar ger bästa möjliga kylning, vilket resulterar i lång livslängd och effektiv drift. Backventil/avlastningsventil ger avlastade starter och längre motorlivslängd. (Ingår på modeller med avlastningssystem) Ljuddämpare ger låg ljudnivå under kompressorns avlastningsperioder.

4 LFX oljefri kompressor kompakt och så gott som underhållsfri Den unika konstruktionen och kombinationen av material i LFxkompressorn ger dig följande fördelar: Nästan underhållsfri drift (*) Garanterat 0% oljefri tryckluft Låg ljudnivå (61 till 64 db(a) som standard) Det varierade LFxprogrammet ger både slutanvändare och OEMkunder flexibilitet, stort urval och pålitlighet Insug Kompression (*) Begränsat till byte av luftintagsfilter Power box Detta unika Atlas Copcokonstruerade inloppssystem ger högeffektiv drift, vilket betyder mer tryckluft för varje förbrukad kilowattimme Komplett ljuddämpat encylindrigt kompressor/motorpaket, som har termiskt motorskydd på enfasmodellerna. Power box fungerar som en komplett ersättningsenhet för tankmonterade modeller eller för OEMapplikationer. (Tillbehör: panel som inkluderar regulator, manometer för utloppstryck och utloppsanslutning). Transportabla trolleymodeller Power box monterad på en inuti epoximålad liters luftbehållare(ce/as12 för 50 Hz, ASME för 60 Hz), som inkluderar reglering, säkerhetsventil, tryckregulator, reglerad utloppsventil, manometrar samt en ram med hjul. 3fas modellerna har överlastskydd. En komplett, ljuddämpad och mobil oljefri kompressor Kompletta enheter på luftbehållare Power box monterad på en inuti epoximålad 50 eller 0 liters luftbehållare, som inkluderar reglering, säkerhetsventil, tryckregulator, utloppsventil och manometer för utloppstryck. Den kompletta ljuddämpade kompressorn. På 60 Hz modellerna är behållarna ASMEgodkända som standard. På 50 Hz modellerna är behållarna CE/AS12 (endast 50 l) godkända.

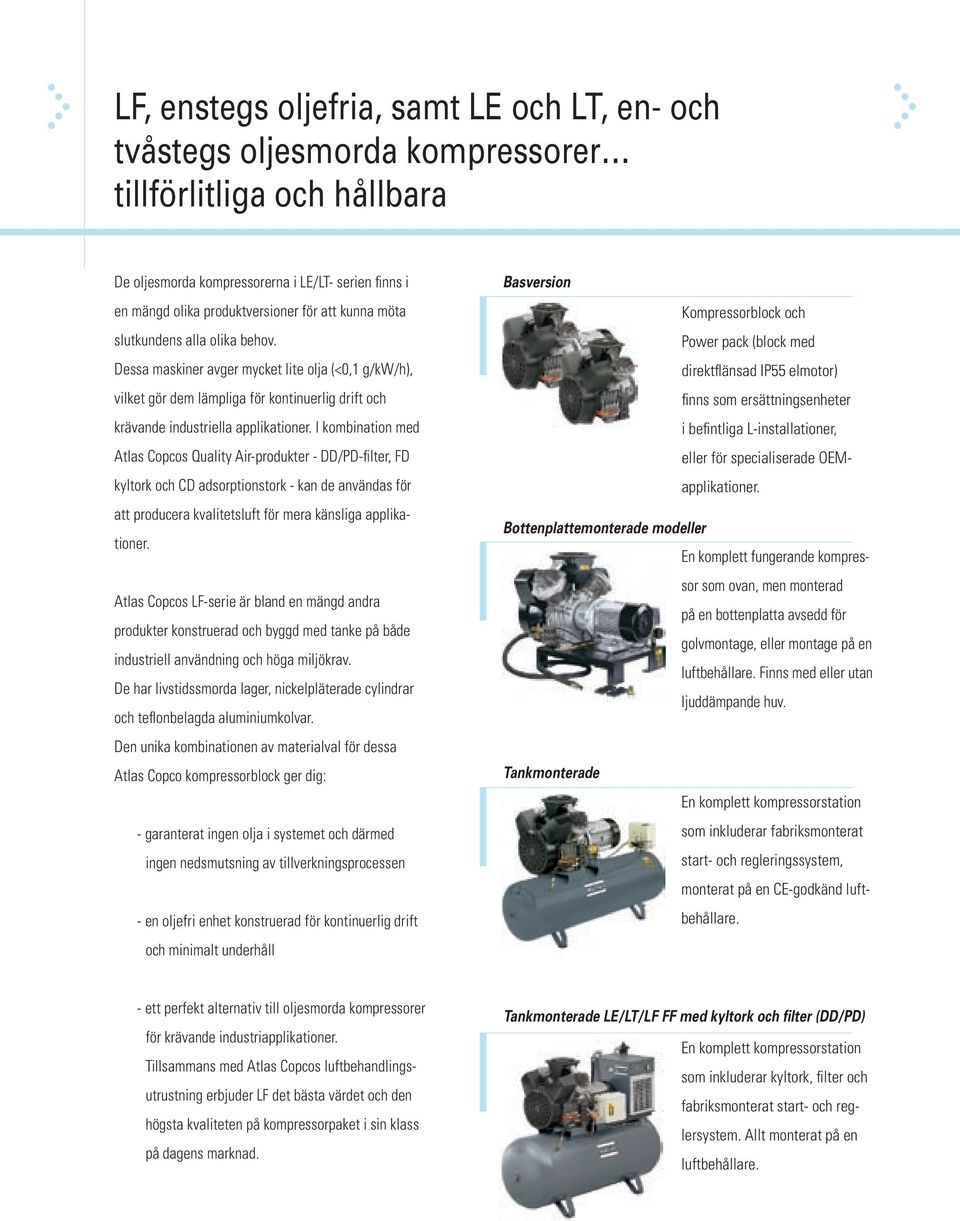

5 LF, enstegs oljefria, samt LE och LT, en och tvåstegs oljesmorda kompressorer tillförlitliga och hållbara De oljesmorda kompressorerna i LE/LT serien finns i en mängd olika produktversioner för att kunna möta slutkundens alla olika behov. Dessa maskiner avger mycket lite olja (<0,1 g/kw/h), vilket gör dem lämpliga för kontinuerlig drift och krävande industriella applikationer. I kombination med Atlas Copcos Quality Airprodukter DD/PDfilter, FD kyltork och CD adsorptionstork kan de användas för att producera kvalitetsluft för mera känsliga applikationer. Atlas Copcos LFserie är bland en mängd andra produkter konstruerad och byggd med tanke på både industriell användning och höga miljökrav. De har livstidssmorda lager, nickelpläterade cylindrar och teflonbelagda aluminiumkolvar. Den unika kombinationen av materialval för dessa Atlas Copco kompressorblock ger dig: garanterat ingen olja i systemet och därmed ingen nedsmutsning av tillverkningsprocessen en oljefri enhet konstruerad för kontinuerlig drift och minimalt underhåll Basversion Kompressorblock och Power pack (block med direktflänsad IP55 elmotor) finns som ersättningsenheter i befintliga Linstallationer, eller för specialiserade OEMapplikationer. Bottenplattemonterade modeller En komplett fungerande kompressor som ovan, men monterad på en bottenplatta avsedd för golvmontage, eller montage på en luftbehållare. Finns med eller utan ljuddämpande huv. Tankmonterade En komplett kompressorstation som inkluderar fabriksmonterat start och regleringssystem, monterat på en CEgodkänd luftbehållare. ett perfekt alternativ till oljesmorda kompressorer för krävande industriapplikationer. Tillsammans med Atlas Copcos luftbehandlingsutrustning erbjuder LF det bästa värdet och den högsta kvaliteten på kompressorpaket i sin klass på dagens marknad. Tankmonterade LE/LT/LF FF med kyltork och filter (DD/PD) En komplett kompressorstation som inkluderar kyltork, filter och fabriksmonterat start och reglersystem. Allt monterat på en luftbehållare.

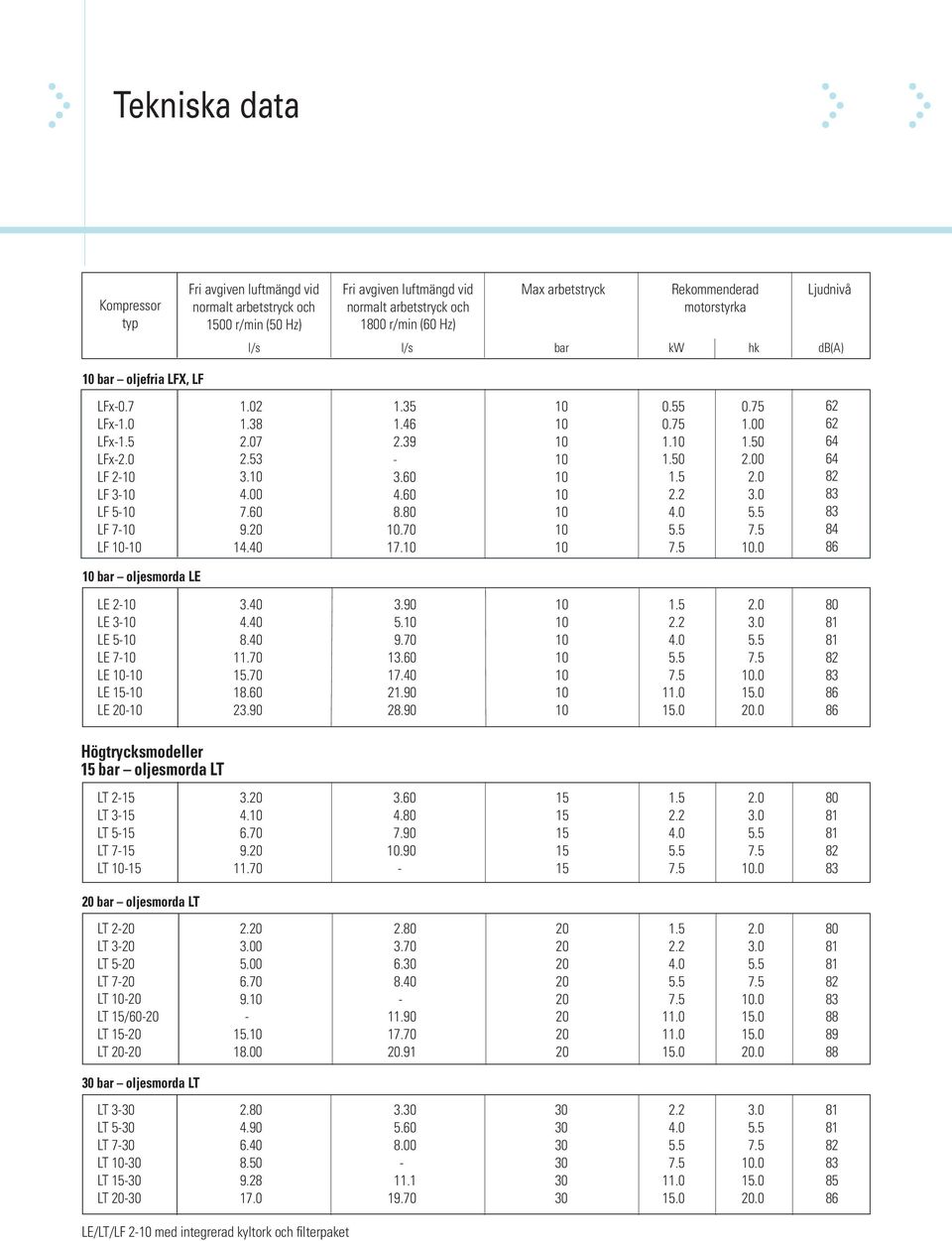

6 Tekniska data Kompressor typ Fri avgiven luftmängd vid normalt arbetstryck och 00 r/min (50 Hz) Fri avgiven luftmängd vid normalt arbetstryck och 1800 r/min (60 Hz) Max arbetstryck Rekommenderad motorstyrka Ljudnivå l/s l/s bar kw hk db(a) bar oljefria LFX, LF LFx0.7 LFx1.0 LFx1.5 LFx2.0 LF 2 LF 3 LF 5 LF 7 LF bar oljesmorda LE LE 2 LE 3 LE 5 LE 7 LE LE LE Högtrycksmodeller bar oljesmorda LT LT 2 LT 3 LT 5 LT 7 LT bar oljesmorda LT LT 2 LT 3 LT 5 LT 7 LT LT /60 LT LT bar oljesmorda LT LT 3 LT 5 LT 7 LT LT LT LE/LT/LF 2 med integrerad kyltork och filterpaket

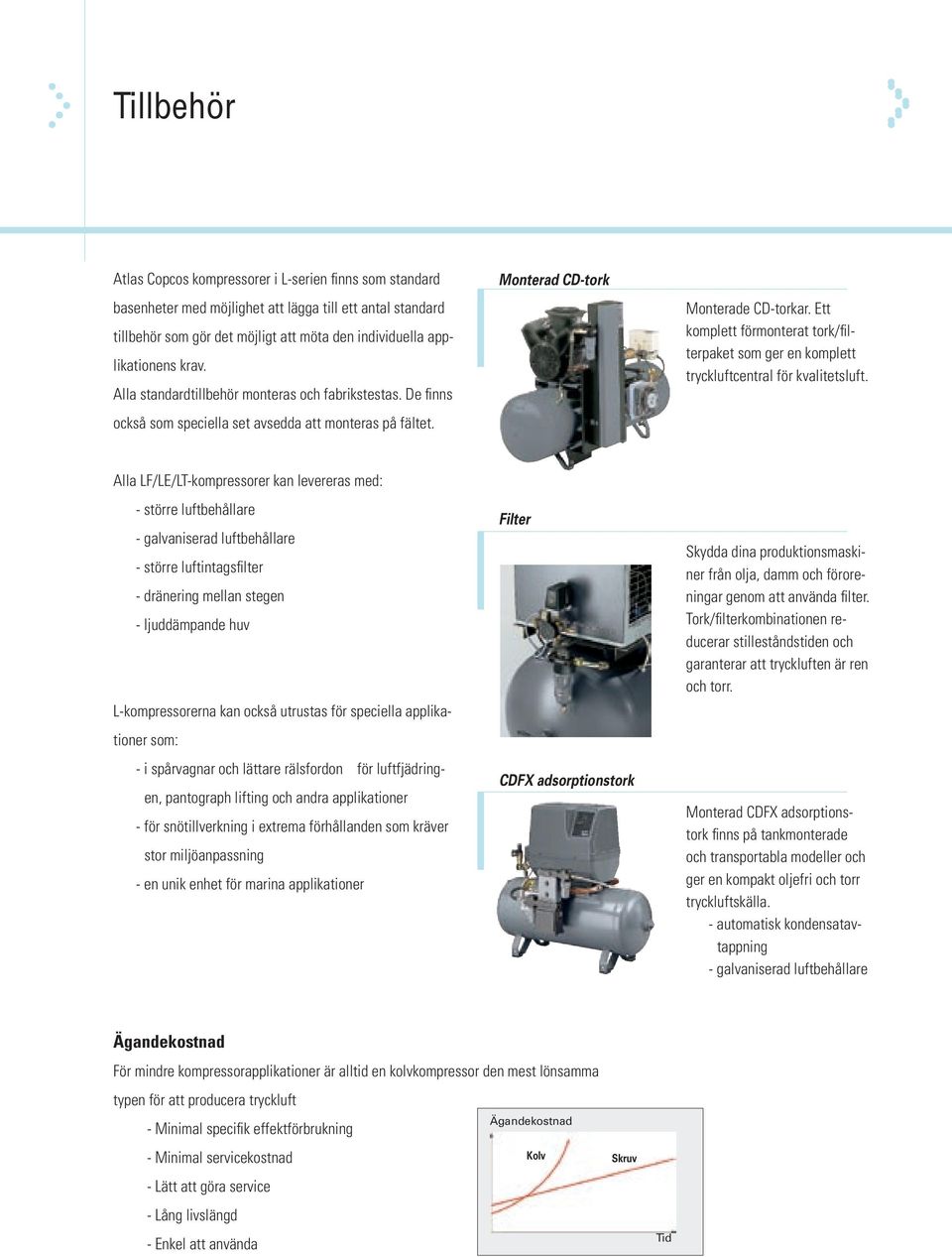

7 Tillbehör Atlas Copcos kompressorer i Lserien finns som standard basenheter med möjlighet att lägga till ett antal standard tillbehör som gör det möjligt att möta den individuella applikationens krav. Alla standardtillbehör monteras och fabrikstestas. De finns också som speciella set avsedda att monteras på fältet. Monterad CDtork Monterade CDtorkar. Ett komplett förmonterat tork/filterpaket som ger en komplett tryckluftcentral för kvalitetsluft. Alla LF/LE/LTkompressorer kan levereras med: större luftbehållare galvaniserad luftbehållare större luftintagsfilter dränering mellan stegen ljuddämpande huv Lkompressorerna kan också utrustas för speciella applikationer som: i spårvagnar och lättare rälsfordon för luftfjädringen, pantograph lifting och andra applikationer för snötillverkning i extrema förhållanden som kräver stor miljöanpassning en unik enhet för marina applikationer Filter CDFX adsorptionstork Skydda dina produktionsmaskiner från olja, damm och föroreningar genom att använda filter. Tork/filterkombinationen reducerar stilleståndstiden och garanterar att tryckluften är ren och torr. Monterad CDFX adsorptionstork finns på tankmonterade och transportabla modeller och ger en kompakt oljefri och torr tryckluftskälla. automatisk kondensatavtappning galvaniserad luftbehållare Ägandekostnad För mindre kompressorapplikationer är alltid en kolvkompressor den mest lönsamma typen för att producera tryckluft Minimal specifik effektförbrukning Minimal servicekostnad Lätt att göra service Lång livslängd Enkel att använda Cost Ägandekostnad of ownership Piston Kolv Screw Skruv Time Tid

8 The face of innovation Det som utmärker Atlas Copco är vår övertygelse om att vi kan vara ledande inom vårt verksamhetsområde endast om vi erbjuder den bästa tekniken och kompetensen i syfte att öka våra kunders produktivitet, tillväxt och framgång. Detta genomsyrar våra arbetsmetoder. De bygger på samverkan, långsiktiga relationer och engagemang i våra kunders processer, behov och målsättningar. För att lyckas krävs att vi kan anpassa oss till våra kunders mångskiftande krav och förutstättningar. Det är vårt engagemang i våra kunders verksamhet som driver oss att kontinuerligt förbättra våra arbetsmetoder och lösningar. Detta omfattar allt från att tillhandahålla fullständig service och underhåll av befintlig utrustning till tjänste och teknikutveckling genom förnyelse. Vi är innovativa, inte för teknologins egen skull, utan för att hjälpa våra kunder till ökad lönsamhet. Genom våra arbetsmetoder strävar vi på Atlas Copco efter att bibehålla vår position som den ledande aktören i vår bransch. Servicekompetens Atlas Copco förbinder sig att utföra den service som du kräver. Våra utbildade servicetekniker ger dig den bästa möjliga hjälp och assistans att sköta din tryckluftanläggning. De har till sitt förfogande de modernaste diagnostiseringsverktyg som finns. ISO 9001 Från konstruktion till produktion och leverans lever Atlas Copcos kompressorer upp till kvalitetsstandarden ISO Använd aldrig tryckluften som andningsluft utan att först rena den enligt lokala lagar och bestämmelser. Global kapacitet Global kapacitet med lokal närvaro betyder att vi kan svara upp snabbt mot alla situationer överallt i världen. Vår världsomspännande logistik ger snabba leveranser av garanterade kvalitetsreservdelar. ISO Atlas Copcos miljösystem är en integrerad del av varje affärsprocess. Atlas Copcos miljösystem är en integrerad del av varje affärsprocess Tryck i Belgien Rätt till ändringar förbehålles
