1 PRODUKTKATALOG utgåva ver. 01

2 ITTAB Industri & Tryckluftteknik AB är en komplett leverantör av tryckluftsutrustning till svensk industri. Vi som jobbar på ITTAB har många år av gedigen erfarenhet och kunskap inom tryckluftsbranschen där vi erbjuder ett stort utbud av moderna och effektiva produkter av högsta kvalitet. Grunden i vår affärsidé är att utifrån kundens specifika behov leverera ett brett sortiment av produkter och ständigt söka nya leverantörer för att på bästa sätt kunna tillgodose våra kunders högt ställda krav. De varumärken vi erbjuder är bland andra: Power System skruvkompressorer och kyltorkar, Peruffo och GIS kolvkompressorer, Wortmann drukomat kondensreningsverk, Cordivari luftbehållare, Nuova General säkerhetsventiler, Zander mikrofilter och adsorptionstorkar samt Jorc dräneringsventiler. Genom att vara lyhörda för våra kunders behov skapas goda och starka relationer som medför att vi blir den naturliga och långsiktiga samarbetspartnern. För oss på ITTAB är allt möjligt när det gäller tryckluft så tveka inte att kontakta oss. Välkommen som kund till oss på ITTAB Industri & Tryckluftteknik AB! Tel Fax

3 INDEX Kolvkompressorer 4 Dentalkompressorer EKOM 8 Skruvkompressorer serie Trinity 10 Skruvkompressorer serie Industrial 14 Skruvkompressorer serie PS Skruvkompressorer serie PS Skruvkompressorer serie PS Skruvkompressorer serie PS Skruvkompressorer serie PS PS Frekvensstyrda skruvkompressorer 32 Skruvkompressorer med permanentmagnetmotor 36 Oljefria skruvkompressorer 38 Transportabla kompressorer 40 Kyltorkar 44 AD-torkar 48 Zander Mikrofilter 50 Luftbehållare 52 Kondensreningsverk 54 Säkerhetsventiler 56 Rörledningssytem Transair 58 FRL-enheter 62 Snabbkopplingar & Slangar 64 Vattenavskiljare & Dräneringsventiler 68 Teknisk information 70

4 ITTAB KOLVKOMPRESSORER 500TCB-150 Oljesmord kolvkompressor för hantverkaren. Monterad på en 150 liters luftbehållare med hjul för att enkelt kunna förflyttas. 500 lit/min och 10 bars arbetstryck 260TB-50 Oljesmord kolvkompressor av hög kvalitet för den mindre hantverkaren. Monterad på en 50 liters luftbehållare med hjul för att enkelt kunna förflyttas. 260 lit/min och 10 bars arbetstryck 101E-10 Oljesmord kolvkompressor monterad på 10 liters luftbehållare med lyfthandtag. Perfekt kompressor där renblåsningsluft behövs! 100 lit/min och 10 bars arbetstryck AMC 3T Oljefri kolvkompressor inbyggd med luftbehållare och adsorptionstork för tandläkarapplikationer. 250 lit/min och 7 bars arbetstryck 1250TCB-500 Oljesmord kolvkompressor monterad på 500 liters luftbehållare. Försedd med Y-D skåp och förberedd för automatisk drift lit/min och 10 bars arbetstryck 500TCB-270V Oljesmord kolvkompressor för verkstaden med det lilla utrymmet! Monterad på en vertikal 270 liters luftbehållare för minimalt utrymmesbehov. 500 lit/min och 10 bars arbetstryck 680FCB-100R Bensindriven kolvkompressor monterad på en 100 liters luftbehållare. Perfekt för den mobile reparatören. 680 lit/min och 10 bars arbetstryck 600TCH-300 Oljesmord kolvkompressor för applikationer där mycket höga arbetstryck krävs. Monterad på en 300 liters luftbehållare för fast installation. 600 lit/min och 30 bars arbetstryck AS60DVE Oljefri kolvkompressor monterad på 24 liters luftbehållare och med adsorptionstork för torkning av tryckluft. 170 lit/min och 7 bars arbetstryck

5 ITTAB Kolvkompressorer ART.nr KAPACITET LIT/MIN modell MAX. ARBETSTRYCK Oljesmorda kolvkompressorer med luftbehållare Ljudnivå db(a) Luftbehållare mått (LxBxH) vikt (kg) Elansl E-24 8 bar liter 420 x 420 x /1/50 0, E-10 8 bar liter 500 x 240 x /1/50 0, x55 E-50 8 bar liter 1130 x 380 x /1/50 0, E bar liter 510 x 240 x /1/50 0, x55 E-50 8 bar liter 1130 x 380 x /1/50 1, E bar liter 700 x 340 x /1/50 1, E-24 8 bar liter 600 x 275 x /1/50 1, E bar liter 750 x 360 x /1/50 1, E bar liter 880 x 420 x /1/50 1, T bar liter 750 x 360 x /3/50 1, T bar liter 800 x 400 x /3/50 1, T bar liter 1150 x 520 x /3/50 1, TB bar liter 1000 x 380 x /3/50 2, TB bar liter 730 x 610 x /3/ TCB bar liter 1300 x 500 x /3/ TCB bar liter 1550 x 580 x /3/ TCB-270V 10 bar liter, V 600 x 720 x /3/ TCB bar liter 1550 x 580 x /3/50 5, TCB bar liter 1980 x 600 x /3/50 7, TCB bar liter 1980 x 600 x /3/50 11 Oljefria kolvkompressorer med luftbehållare AO 170 E bar liter 850 x 350 x /1/50 1, AO 170 T bar liter 850 x 350 x /3/50 1, AS60DVE 7 bar liter, Dental 670 x 400 x /1/50 1, EO-24 7 bar liter 750 x 360 x /1/50 1, AMC3T 7 bar liter, Dental 650 x 500 x /3/50 2, TO-50 7 bar liter 880 x 420 x /3/50 2,2 kolvkompressorer med förbränningsmotor FB-50R 10 bar liter 950 x 370 x Bensin 4, FCBR 13 bar 79 Basmonterad 700 x 450 x Bensin 6, FCBD 11 bar 80 Basmonterad 700 x 450 x Diesel FCB-100R 10 bar liter 1200 x 450 x Bensin 6, FCBR 11 bar 79 Basmonterad 1100 x 500 x Bensin 10 oljesmorda högtryckskompressorer EC-5 16 bar 70 5 liter 550 x 320 x /1/50 1, TC bar liter 800 x 470 x /3/50 2, TCH bar liter 1400 x 530 x /3/50 5, TCH bar liter 1750 x 550 x /3/50 5, TCH bar liter 1800 x 750 x /3/ TCH bar liter 1550 x 600 x /3/50 5, TCH bar liter 1800 x 750 x /3/50 9 Effekt (kw)

6 ITTAB Kompressorblock ART.nr KAPACITET LIT/MIN modell MAX. ARBETSTRYCK Oljesmorda kompressorblock med elmotor Ljudnivå db(a) mått (LxBxH) vikt (kg) Elansl EC 16 bar x 370 x /1/50 1, E 10 bar x 190 x /1/50 1, E 10 bar x 370 x /1/50 1, T 10 bar x 370 x /3/50 1, T 10 bar x 370 x /3/50 1, TB 10 bar x 400 x /3/ TCB 10 bar x 400 x /3/ TCB 10 bar x 450 x /3/ TCB 10 bar x 500 x /3/50 5, TCB 10 bar x 500 x /3/50 7, TCB 10 bar x 550 x /3/50 11 oljesmorda kompressorblock utan elmotor G 10 bar x 350 x Endast block G 10 bar x 350 x Endast block GC 10 bar x 400 x Endast block GC 10 bar x 420 x Endast block GC 10 bar x 460 x Endast block GC 10 bar x 750 x Endast block - Oljefria kompressorblock med elmotor AO 170 E 10 bar x 300 x /50/1 1, AO 170 T 10 bar x 300 x /3/50 1,5 oljefria kompressorblock utan elmotor O 7 bar x 400 x Endast block O 7 bar x 410 x Endast block - Effekt (kw)

7 Noteringar

8 Dentalkompressorer EKOM EKOM dentalkompressorer är designade specifikt för dental- och sjukhussektorn. Kompressorerna är oljefria och levererar ren, torr tryckluft och klarar alla gällande krav (ISO/TS och DS ). Kompressorerna är extremt robusta och driftssäkra, enkla att underhålla, har lång livscykel och levereras med 2 års garanti och med adsorptionstork för att säkerställa torr och hygienisk luftkvalitet. Förutom hänsyn till patienten medför den torra luften en god vidhäftning av plastfyllningar, samt bättre driftssäkerhet på tryckluftsdrivna instrument och apparater. EKOM kompressorerna har en låg ljudnivå och kan denna minimeras ännu mer med ljuddämpande kabinettslösningar, som kan eftermonteras. Du får... Med en EKOM dentalkompressor uppnår du följande Oljefri, ren och torr tryckluft Driftssäker lösning Marknadens högsta livstid Låg ljudnivå Enkel att underhålla Sälj och service genom dentalfirmor Du kan också få... EKOM kan även erbjuda en kombinerad kompressor och sugmotor till kliniker som har platsbrist ch där det är nödvändigt att kompressorn står tätt intill eller direkt i kliniken - eller att man önskar en anläggning med låg ljudnivå.

9 Dentalkompressorer EKOM ART.nr KAPACITET LIT/MIN * modell Ljudnivå db(a) Modell DK50 PLUs - dentalkompressor för 2 arbetsstationer Luftbehållare mått (LxBxH) vikt (kg) elansl DK50 PLUS /M - 20 C liter 460 x 515 x /1/50 0, DK50 PLUS S/M - 20 C liter 560 x 665 x /1/50 0,55 Effekt (kw) ART.nr KAPACITET LIT/MIN * DK50 PLUS /M modell Ljudnivå db(a) modell DK50 2V - dentalkompressor för 4 arbetsstationer DK50 PLUS S/M Luftbehållare mått (LxBxH) vikt (kg) elansl DK50 2V/M - 20 C liter 460 x 535 x /1/50 1, DK50 2V S/M - 20 C liter 560 x 665 x /1/50 1,1 Effekt (kw) ART.nr KAPACITET LIT/MIN * modell DK50 2V/M Ljudnivå db(a) modell DK50 2V/110 - dentalkompressor för 6 arbetsstationer DK50 2V S/M Luftbehållare mått (LxBxH) vikt (kg) elansl DK50 2V/110/M - 20 C liter 1090 x 605 x /1/50 1, DK50 2V/110 S/M - 20 C liter 1200 x 710 x /1/50 1,1 Effekt (kw) ART.nr KAPACITET LIT/MIN * modell Daggpunkt Daggpunkt Daggpunkt Daggpunkt DK50 2V/110/M Ljudnivå db(a) modell DK50 2x2V/110 - dentalkompressor för 10 arbetsstationer Luftbehållare mått (LxBxH) vikt (kg) elansl DK50 2x2V/110/M - 20 C liter 1090 x 605 x /1/50 2x1, DK50 2x2V/110 S/M - 20 C liter 1200 x 710 x /1/50 2x1,1 Effekt (kw) * vid 5 bars tryck DK50 2x2V/110/M

10 Skruvkompressorer Serie Trinity 5,5-22 kw (Remdrift) Skruvkompressorserie serie Trinity är remdrivna och avsedda för såväl intermittent som kontinuerlig drift. Kompressorns låga ljudnivå och kompakta yttermått medger uppställning direkt i de flesta arbetslokaler. Få servicepunkter och långa serviceintervall innebär minimala underhållskostnader. Trinity arbetar helautomatiskt, start-stopp med ett tillslagstryck från 6,5 bar upp till ett frånslagstryck på 15 bar beroende på modell. Samtliga kompressorvarianter levereras anslutningsklara med elektrisk startutrustning, huvudbrytare med överströmsskydd, manometer och timräkneverk. Som tillbehör finns bl.a. automatisk dräneringsventil för luftbehållaren och tryckregulator för konstant utgående tryck. Trinity finns i följande utföranden: Skruvkompressor monterad på 270 liters luftbehållare med tryckluftstork för torr tryckluft och dubbla mikrofilter Skruvkompressor monterad på 500 liters luftbehållare med tryckluftstork för torr tryckluft och dubbla mikrofilter 10

11 Skruvkompressorer Serie Trinity 5,5-22 kw (Remdrift) ART.nr modell fri avgiven luftmängd LIT/MIN max. arb.tryck (bar) Ansl. SKRUVKOMPRESSOR I LJUDDÄMPAT PACKUTFÖRANDE MED LUFTBEHÅLLARE och kyltork * MÅTT LxBxH (mm) VIKT (KG) Ljudnivå db(a) TRINITY 5,5-8 / / x 580 x , TRINITY 5,5-8 / / x 589 x , TRINITY 5,5-10 / / x 580 x , TRINITY 5,5-10 / / x 589 x , TRINITY 5,5-13 / / x 580 x , TRINITY 5,5-13 / / x 589 x , TRINITY 5,5-15 / / x 580 x , TRINITY 5,5-15 / / x 589 x , TRINITY 7,5-8 / / x 580 x , TRINITY 7,5-8 / / x 589 x , TRINITY 7,5-10 / / x 580 x , TRINITY 7,5-10 / / x 589 x , TRINITY 7,5-13 / / x 580 x , TRINITY 7,5-13 / / x 589 x , TRINITY 7,5-15 / / x 580 x , TRINITY 7,5-15 / / x 589 x , TRINITY 11-8 / / x 580 x TRINITY 11-8 / / x 589 x TRINITY / / x 580 x TRINITY / / x 589 x TRINITY / / x 580 x TRINITY / / x 589 x TRINITY / / x 580 x TRINITY / / x 589 x TRINITY 15-8 / / x 580 x TRINITY 15-8 / / x 589 x TRINITY / / x 580 x TRINITY / / x 589 x TRINITY / / x 580 x TRINITY / / x 589 x TRINITY / / x 580 x TRINITY / / x 589 x Effekt (kw) * Dubbla mikrofilter ingår 11

12 Skruvkompressorer Serie Trinity 5,5-22 kw (Remdrift) ART.nr modell fri avgiven luftmängd LIT/MIN max. arb.tryck (bar) Ansl. SKRUVKOMPRESSOR I LJUDDÄMPAT PACKUTFÖRANDE MED LUFTBEHÅLLARE och kyltork * MÅTT LxBxH (mm) VIKT (KG) Ljudnivå db(a) TRINITY 18,5-8 / / x 780 x , TRINITY 18,5-10 / / x 780 x , TRINITY 18,5-13 / / x 780 x , TRINITY 18,5-15 / / x 780 x , TRINITY 22-8 / / x 780 x TRINITY / / x 780 x TRINITY / / x 780 x TRINITY / / x 780 x Effekt (kw) * Dubbla mikrofilter ingår 12

13 Noteringar 13

14 Skruvkompressorer Serie Industrial 5,5-22 kw (Remdrift) Skruvkompressorserie serie Industrial är remdrivna och avsedda för såväl intermittent som kontinuerlig drift. Kompressorns låga ljudnivå och kompakta yttermått medger uppställning direkt i de flesta arbetslokaler. Få servicepunkter och långa serviceintervall innebär minimala underhållskostnader. Industrial arbetar helautomatiskt, start-stopp med ett tillslagstryck från 6,5 bar upp till ett frånslagstryck på 15 bar beroende på modell. Samtliga kompressorvarianter levereras anslutningsklara med elektrisk startutrustning, huvudbrytare med överströmsskydd, manometer och timräkneverk. Industrial finns i fyra olika utföranden: Enbart skruvkompressor i ljuddämpat packutförande Enbart skruvkompressor i ljuddämpat packutförande med tryckluftstork och dubbla mikrofilter 14

15 Skruvkompressorer Serie Industrial 5,5-22 kw (Remdrift) ART.nr modell fri avgiven luftmängd LIT/MIN SKRUVKOMPRESSOR I LJUDDÄMPAT PACKUTFÖRANDE max. arb.tryck (bar) Ansl. MÅTT LxBxH (mm) VIKT (KG) Ljudnivå db(a) INDUSTRIAL 5, x 580 x , INDUSTRIAL 5,5-8 D x 580 x , INDUSTRIAL 5, x 580 x , INDUSTRIAL 5,5-10 D x 580 x , INDUSTRIAL 5, x 580 x , INDUSTRIAL 5,5-13 D x 580 x , INDUSTRIAL 5, x 580 x , INDUSTRIAL 5,5-15 D x 580 x , INDUSTRIAL 7, x 580 x , INDUSTRIAL 7,5-8 D x 580 x , INDUSTRIAL 7, x 580 x , INDUSTRIAL 7,5-10 D x 580 x , INDUSTRIAL 7, x 580 x , INDUSTRIAL 7,5-13 D x 580 x , INDUSTRIAL 7, x 580 x , INDUSTRIAL 7,5-15 D x 580 x , INDUSTRIAL x 580 x INDUSTRIAL 11-8 D x 580 x INDUSTRIAL x 580 x INDUSTRIAL D x 580 x INDUSTRIAL x 580 x INDUSTRIAL D x 580 x INDUSTRIAL x 580 x INDUSTRIAL D x 580 x INDUSTRIAL x 580 x INDUSTRIAL 15-8 D x 580 x INDUSTRIAL x 580 x INDUSTRIAL D x 580 x INDUSTRIAL x 580 x INDUSTRIAL D x 580 x INDUSTRIAL x 580 x INDUSTRIAL D x 580 x Teckenförklaring D = Inbyggd kyltork och dubbla mikrofilter Effekt (kw) 15

16 Skruvkompressorer Serie Industrial 5,5-22 kw (Remdrift) ART.nr modell fri avgiven luftmängd LIT/MIN SKRUVKOMPRESSOR I LJUDDÄMPAT PACKUTFÖRANDE max. arb.tryck (bar) Ansl. MÅTT LxBxH (mm) VIKT (KG) Ljudnivå db(a) INDUSTRIAL 18, x 780 x , INDUSTRIAL 18,5-8 D x 780 x , INDUSTRIAL 18, x 780 x , INDUSTRIAL 18,5-10 D x 780 x , INDUSTRIAL 18, x 780 x , INDUSTRIAL 18,5-13 D x 780 x , INDUSTRIAL 18, x 780 x , INDUSTRIAL 18,5-15 D x 780 x , INDUSTRIAL x 780 x INDUSTRIAL 22-8 D x 780 x INDUSTRIAL x 780 x INDUSTRIAL D x 780 x INDUSTRIAL x 780 x INDUSTRIAL D x 780 x INDUSTRIAL x 780 x INDUSTRIAL D x 780 x Teckenförklaring D = Inbyggd kyltork och dubbla mikrofilter Effekt (kw) 16

17 Noteringar 17

18 Skruvkompressorer Serie PS1000 2,2-15 kw (Remdrift) Skruvkompressorserie PS1000 är remdrivna och avsedda för såväl intermittent som kontinuerlig drift. Kompressorns låga ljudnivå och kompakta yttermått medger uppställning direkt i de flesta arbetslokaler. Få servicepunkter och långa serviceintervall innebär minimala underhållskostnader. PS1000 arbetar helautomatiskt, start-stopp med ett tillslagstryck från 6,5 bar upp till ett frånslagstryck på 13 bar beroende på modell. Samtliga kompressorvarianter levereras anslutningsklara med elektrisk startutrustning, huvudbrytare med överströmsskydd, manometer och timräkneverk. Som tillbehör finns bl.a. oljeavskiljningsfilter, automatisk dräneringsventil för luftbehållaren och tryckregulator för konstant utgående tryck. PS 1000 finns i fyra olika utföranden: Enbart skruvkompressor i ljuddämpat packutförande för anslutning till separat luftbehållare om minimum 200 liter Enbart skruvkompressor i ljuddämpat packutförande med tryckluftstork Skruvkompressor monterad på luftbehållare Skruvkompressor monterad på luftbehållare med tryckluftstork för torr tryckluft 18

19 Skruvkompressorer Serie PS1000 2,2-15 kw (Remdrift) ART.nr modell fri avgiven luftmängd LIT/MIN Skruvkompressor i ljuddämpat packutförande max. arb.tryck (bar) Ansl. MÅTT LxBxH (mm) VIKT (KG) Ljudnivå db(a) PS /4 666 x 530 x , PS /4 666 x 530 x PS /4 666 x 530 x PS /4 666 x 530 x , PS /4 666 x 530 x , PS , x 639 x PS x 639 x PS x 639 x PS , x 639 x PS x 639 x PS x 639 x SKRUVKOMPRESSOR I LJUDDÄMPAT PACKUTFÖRANDE MED INBYGGD KYLTORK PS DF ** /4 861 x 530 x , PS DF ** /4 861 x 530 x PS DF /4 861 x 530 x PS DF /4 861 x 530 x , PS DF /4 861 x 530 x ,5 SKRUVKOMPRESSOR I LJUDDÄMPAT PACKUTFÖRANDE MED LUFTBEHÅLLARE C0 PS / x 600 x , C0 PS / x 600 x PS / x 600 x PS / x 600 x , PS / x 600 x , PS , / x 639 x PS , / x 639 x PS / x 639 x PS / x 639 x PS / x 639 x PS , / x 639 x PS , / x 639 x PS / x 639 x PS / x 639 x PS / x 639 x Effekt (kw) ** Finns endast med adsorptionstork 19

20 Skruvkompressorer Serie PS1000 2,2-15 kw (Remdrift) ART.nr modell fri avgiven luftmängd LIT/MIN MAX. ARB.TRYCK (bar) Ansl. Skruvkompressor i ljuddämpat packutförande med luftbehållare och kyltork MÅTT LxBxH (mm) VIKT (KG) Ljudnivå db(a) PS DF** / x 600 x , PS DF** / x 600 x PS DF / x 600 x PS DF / x 600 x , PS DF / x 600 x , PS ,5 270 DF / x 639 x PS ,5 500 DF / x 639 x PS DF / x 639 x PS DF / x 639 x PS DF / x 639 x PS ,5 270 DF / x 639 x PS ,5 500 DF / x 639 x PS DF / x 639 x PS DF / x 639 x PS DF / x 639 x tillval SERIE PS Automatisk återstart för PS1002-PS Automatisk återstart för PS1011-PS Fjärrstyrning Effekt (kw) ** Finns endast med adsorptionstork 20

21 Noteringar 21

22 Skruvkompressorer Serie PS1300 7,5-15 kw (Direktdrift) Skruvkompressorserie PS 1300 är konstruerad för kontinuerlig drift med full belastning och anpassad till höga krav på tillförlitlighet, låg ljudnivå och små utrymmesbehov. Ett effektivt reglersystem ger även god driftsekonomi vid intermittent drift. Samtliga kompressorvarianter levereras anslutningsklara för direkt placering i produktionslokalen. Högpresterande och tyst drivsystem: Skruvenheten är direktdriven av en elmotor med hjälp av en växellåda. Drivsystemet garanterar en perfekt centrering av skruvenhet och elmotor, den ger en låg ljudnivå vid drift, lång uthållighet och lägre underhållskostnader. Direktdrivna kompressorer ger ökad prestanda jämfört med konventionella remdrivna kompressorer. Skruvenhet: Skruvenheten har en hög verkningsgrad och är utformad för en lång livslängd. Stålrotorerna skärs ut av maskiner med numerisk kontroll och monteras med rull- och kullager som klarar av den radiala och axiala påfrestningen. Komprimeringen utförs endast i ett steg och kompressionsvärmen elimineras av olja som skjuts in mellan de två rotorerna. Elmotor: Totalt inkapslad och med effektiva kylflänsar, skyddsklass IP55, temperaturklass F och värmekurva B. Utvald för att garantera maximal pålitlighet i de hårdaste arbetsklimat och minimala driftskostnader. Kylfläkt: Serie PS 1300 är utrustade med en kylfläkt, designad och utformad för optimal och effektiv kylning av kompressorn. EPS 4.2 elektronisk kontrollpanel: är ett avancerat elektroniskt styrsystem som optimerar kompressorns reglering. Systemet är förberett att kontrollera ett nätverk med upp till sex anslutna kompressorer. EPS 4.2 är utrustad med en numerisk LCD display som visar driftsdata, serviceindikering och medger programmering av driftsinställningar. Kompressorn är även förberedd att fjärrstyras. Luft- / Oljekylare: Med stor area för maximal kylning och reducerad effektförlust ges kompressorn en optimal kylning. Kompressorn är även förberedd att återvinna kompressionsvärmen för t.ex. lokaluppvärmning. Karosserifilter: Kompressorn är utrustad med karosserifilter tillverkad av syntetfiber för maximalt skydd mot föroreningar i insugningsluften. Kyltork (Tillval): Kyltorken är designad att arbeta i tuffa klimat. Värmeväxlarens dimensioner har utformats för att klara höga arbetstemperaturer och fuktighet i den komprimerade luften. PS 1300 finns i fyra olika utföranden: Enbart kompressor i packutförande för anslutning till separat luftbehållare om minimum 200 liter. Enbart kompressor i packutförande med inbyggd kyltork för torr tryckluft. Kompressor monterad på 270 liter alt. 500 liters luftbehållare. Kompressor monterad på 270 liter alt. 500 liters luftbehållare med kyltork för torr tryckluft. 22

23 Skruvkompressorer Serie PS1300 7,5-15 kw (Direktdrift) ART.nr modell fri avgiven luftmängd LIT/MIN Skruvkompressor i ljuddämpat packutförande MAX. ARB.TRYCK (bar) ANsl. MÅTT LxBxH (mm) VIKT (KG) Ljudnivå db(a) PS x 597 x , PS x 597 x , PS x 597 x , PS x 597 x PS x 597 x PS x 597 x PS x 597 x PS x 597 x PS x 597 x SKRUVKOMPRESSOR I LJUDDÄMPAT PACKUTFÖRANDE MED INBYGGD KYLTORK PS DF x 597 x , PS DF x 597 x , PS DF x 597 x , PS DF x 597 x PS DF x 597 x PS DF x 597 x PS DF x 597 x PS DF x 597 x PS DF x 597 x SKRUVKOMPRESSOR I LJUDDÄMPAT PACKUTFÖRANDE MED LUFTBEHÅLLARE PS / x 597 x , PS / x 600 x , PS / x 597 x , PS / x 600 x , PS / x 600 x , PS / x 597 x PS / x 600 x PS / x 597 x PS / x 600 x PS / x 600 x PS / x 597 x PS / x 600 x PS / x 597 x PS / x 600 x PS / x 600 x Effekt (kw) 23

24 Skruvkompressorer Serie PS1300 7,5-15 kw (Direktdrift) ART.nr modell fri avgiven luftmängd LIT/MIN MAX. ARB.TRYCK (bar) ansl. Skruvkompressor i ljuddämpat packutförande med luftbehållare och kyltork MÅTT LxBxH (mm) VIKT (KG) Ljudnivå db(a) PS DF / x 597 x , PS DF / x 600 x , PS DF / x 597 x , PS DF / x 600 x , PS DF / x 600 x , PS DF / x 597 x PS DF / x 600 x PS DF / x 597 x PS DF / x 600 x PS DF / x 600 x PS DF / x 597 x PS DF / x 600 x PS DF / x 597 x PS DF / x 600 x PS DF / x 600 x TILLVAL SERIE PS Värmeelement för oljebehållare Effekt (kw) 24

25 Noteringar 25

26 Skruvkompressorer Serie PS kw (Direktdrift) Skruvkompressorserie PS 1500 är konstruerad för kontinuerlig drift med full belastning och anpassad till höga krav på tillförlitlighet, låg ljudnivå och små utrymmesbehov. Ett effektivt reglersystem ger även god driftsekonomi vid intermittent drift. Samtliga kompressorvarianter levereras anslutningsklara för direkt placering i produktionslokalen. Högpresterande och tyst drivsystem: Skruvenheten är direktdriven av en elmotor med hjälp av en växellåda, designad och utformad av Power System. Drivsystemet garanterar en perfekt centrering av skruvenhet och elmotor, den ger en låg ljudnivå vid drift, lång uthållighet och lägre underhållskostnader. Direktdrivna kompressorer ger ökad prestanda jämfört med konventionella remdrivna kompressorer. Skruvenhet: Skruvenheten har en hög verkningsgrad och är utformad för en lång livslängd. Stålrotorerna skärs ut av maskiner med numerisk kontroll och monteras med rull- och kullager som klarar av den radiala och axiala påfrestningen. Komprimeringen utförs endast i ett steg och kompressionsvärmen elimineras av olja som skjuts in mellan de två rotorerna. Elmotor: Totalt inkapslad och med effektiva kylflänsar, skyddsklass IP55, temperaturklass F och värmekurva B. Utvald för att garantera maximal pålitlighet i de hårdaste arbetsklimat och minimala driftskostnader. EPS 4.2 elektronisk kontrollpanel: är ett avancerat elektroniskt styrsystem som optimerar kompressorns reglering. Systemet är förberett att kontrollera ett nätverk med upp till sex anslutna kompressorer. EPS 4.2 är utrustad med en numerisk LCD display som visar driftsdata, serviceindikering och medger programmering av driftsinställningar. Kompressorn är även förberedd att fjärrstyras. Luft- / Oljekylare: Med stor area för maximal kylning och reducerad effektförlust ges kompressorn en optimal kylning. Kompressorn är även förberedd att återvinna kompressionsvärmen för t.ex. lokaluppvärmning. Karosserifilter: Kompressorn är utrustad med karosserifilter tillverkad av syntetfiber för maximalt skydd mot föroreningar i insugningsluften. Effektiv vattenseparator: Vattenseparatorn är designad att effektivt separera kondensatet från den komprimerade tryckluften. En elektromagnetisk dräneringsventil dränerar automatiskt ut kondensatet med minimal tryckluftsförlust. Kyltork (Tillval): Kyltorken är designad att arbeta i tuffa klimat. Värmeväxlarens dimensioner har utformats för att klara höga arbetstemperaturer och fuktighet i den komprimerade luften. Kylfläkt: Serie PS 1500 är utrustade med en kylfläkt, designad och utformad för optimal och effektiv kylning av kompressorn. 26

27 Skruvkompressorer Serie PS kw (Direktdrift) ART.nr modell fri avgiven luftmängd LIT/MIN Skruvkompressor i ljuddämpat packutförande MAX. ARB.TRYCK (bar) ansl. MÅTT LxBxH (mm) VIKT (KG) Ljudnivå db(a) PS , , x 750 x PS x 750 x PS x 750 x PS , , x 750 x , PS x 750 x , PS x 750 x , PS , , x 750 x PS x 750 x PS x 750 x TILLVAL SERIE PS Värmeelement för oljebehållare Inbyggd kyltork Effekt (kw) 27

28 Skruvkompressorer Serie PS kw (Direktdrift) Skruvkompressorserie PS 2000 är konstruerad för kontinuerlig drift med full belastning och anpassad till höga krav på tillförlitlighet, låg ljudnivå och små utrymmesbehov. Ett effektivt reglersystem ger även god driftsekonomi vid intermittent drift. Samtliga kompressorvarianter levereras anslutningsklara för direkt placering i produktionslokalen. Högpresterande och tyst drivsystem: Skruvenheten är direktdriven av en elmotor med hjälp av en växellåda, designad och utformad av Power System. Drivsystemet garanterar en perfekt centrering av skruvenhet och elmotor, den ger en låg ljudnivå vid drift, lång uthållighet och lägre underhållskostnader. Direktdrivna kompressorer ger ökad prestanda jämfört med konventionella remdrivna kompressorer. Skruvenhet: Skruvenheten har en hög verkningsgrad och är utformad för en lång livslängd. Stålrotorerna skärs ut av maskiner med numerisk kontroll och monteras med rull- och kullager som klarar av den radiala och axiala påfrestningen. Komprimeringen utförs endast i ett steg och kompressionsvärmen elimineras av olja som skjuts in mellan de två rotorerna. Elmotor: Totalt inkapslad och med effektiva kylflänsar, skyddsklass IP55, temperaturklass F och värmekurva B. Utvald för att garantera maximal pålitlighet i de hårdaste arbetsklimat och minimala driftskostnader. Kylfläkt: Serie PS 2000 är utrustade med en kylfläkt, designad och utformad för optimal och effektiv kylning av kompressorn. EPS 4.2 elektronisk kontrollpanel: är ett avancerat elektroniskt styrsystem som optimerar kompressorns reglering. Systemet är förberett att kontrollera ett nätverk med upp till sex anslutna kompressorer. EPS 4.2 är utrustad med en numerisk LCD display som visar driftsdata, serviceindikering och medger programmering av driftsinställningar. Kompressorn är även förberedd att fjärrstyras. Luft- / Oljekylare: Med stor area för maximal kylning och reducerad effektförlust ges kompressorn en optimal kylning. Kompressorn är även förberedd att återvinna kompressionsvärmen för t.ex. lokaluppvärmning. Karosserifilter: Kompressorn är utrustad med karosserifilter tillverkad av syntetfiber för maximalt skydd mot föroreningar i insugningsluften. Effektiv vattenseparator: Vattenseparatorn är designad att effektivt separera kondensatet från den komprimerade tryckluften. En elektromagnetisk dräneringsventil dränerar automatiskt ut kondensatet med minimal tryckluftsförlust. Kyltork (Tillval): Kyltorken är designad att arbeta i tuffa klimat. Värmeväxlarens dimensioner har utformats för att klara höga arbetstemperaturer och fuktighet i den komprimerade luften. 28

29 Skruvkompressorer Serie PS kw (Direktdrift) ART.nr modell fri avgiven luftmängd LIT/MIN Skruvkompressor i ljuddämpat packutförande MAX. ARB.TRYCK (bar) ansl. MÅTT LxBxH (mm) VIKT (KG) Ljudnivå db(a) PS , ,5 1 1/ x 800 x PS / x 800 x PS / x 800 x PS , ,5 1 1/ x 800 x PS / x 800 x PS / x 800 x TILLVAL SERIE PS Värmeelement för oljebehållare Inbyggd kyltork Effekt (kw) 29

30 Skruvkompressorer Serie PS3100- PS kw (Direktdrift) Skruvkompressorserie PS PS 6000 är konstruerad för kontinuerlig drift med full belastning och anpassad till höga krav på tillförlitlighet, låg ljudnivå och prestanda. Ett effektivt reglersystem ger även god driftsekonomi vid intermittent drift. Högpresterande och tyst drivsystem: Skruvenheten är direktdriven av en elmotor med hjälp av ett kopplingselement. Drivsystemet garanterar en perfekt centrering av skruvenhet och elmotor, den ger en låg ljudnivå vid drift, lång uthållighet och lägre underhållskostnader. Direktdrivna kompressorer ger ökad prestanda jämfört med konventionella remdrivna kompressorer. Skruvenhet: Skruvenheten har en hög verkningsgrad och är utformad för en lång livslängd. Stålrotorerna skärs ut av maskiner med numerisk kontroll och monteras med rull- och kullager som klarar av den radiala och axiala påfrestningen. Komprimeringen utförs endast i ett steg och kompressionsvärmen elimineras av olja som skjuts in mellan de två rotorerna. Elmotor: Totalt inkapslad och med effektiva kylflänsar, skyddsklass IP55, temperaturklass F och värmekurva B. Utvald för att garantera maximal pålitlighet i de hårdaste arbetsklimat och minimala driftskostnader. Kylfläkt: Kompressorerna är utrustade med kylfläktar, designade och utformade för optimal och effektiv kylning av kompressorn. EPS 3 elektronisk kontrollpanel: är ett avancerat elektroniskt styrsystem som optimerar kompressorns reglering. Systemet är förberett att kontrollera ett nätverk med upp till sex anslutna kompressorer. EPS 3 är utrustad med en numerisk LCD display som visar driftsdata, serviceindikering och medger programmering av driftsinställningar. Kompressorn är även förberedd att fjärrstyras. Luft- / Oljekylare: Med stor area för maximal kylning och reducerad effektförlust ges kompressorn en optimal kylning. Kompressorn är även förberedd att återvinna kompressionsvärmen för t.ex. lokaluppvärmning. Karosserifilter: Kompressorn är utrustad med karosserifilter tillverkad av syntetfiber för maximalt skydd mot föroreningar i insugningsluften. Effektiv vattenseparator: Vattenseparatorn är designad att effektivt separera kondensatet från den komprimerade tryckluften. En elektromagnetisk dräneringsventil dränerar automatiskt ut kondensatet med minimal tryckluftsförlust. Effektivt luftfilter: Ett 2-stegs luftfilter ger en effektiv filtrering av insugsluften med en partikelavskiljning på 99,6% vid 2 µ. 30

31 Skruvkompressorer Serie PS3100- PS kw (Direktdrift) ART.nr modell fri avgiven luftmängd LIT/MIN Skruvkompressor i ljuddämpat packutförande MAX. ARB.TRYCK (bar) ansl. MÅTT LxBxH (mm) VIKT (KG) Ljudnivå db(a) PS , , x 1100 x PS x 1100 x PS x 1100 x PS , , x 1100 x PS x 1100 x PS x 1100 x PS , , x 1100 x PS x 1100 x PS x 1100 x PS , , x 1300 x PS x 1300 x PS x 1300 x PS , , x 1300 x PS x 1300 x PS x 1300 x PS , ,5 DN x 1550 x PS DN x 1550 x PS , ,5 DN x 1550 x PS DN x 1550 x PS DN x 1550 x PS , ,5 DN x 1550 x PS DN x 1550 x PS DN x 1550 x PS , ,5 DN x 2100 x PS DN x 2100 x PS DN x 2100 x PS , ,5 DN x 2100 x PS DN x 2100 x PS DN x 2100 x * Värmeväxlare finns som option för samtliga modeller, kontakta oss för mer information. Effekt (kw) 31

32 Skruvkompressorer Frekvensstyrda kw (Direktdrift) Våra frekvensstyrda kompressorer är konstruerade för kontinuerlig drift med varierande belastning och anpassad till höga krav på tillförlitlighet, låg ljudnivå och effektivitet. Högpresterande och tyst drivsystem: Skruvenheten är direktdriven av en elmotor med hjälp av ett kopplingselement. Drivsystemet garanterar en perfekt centrering av skruvenhet och elmotor, den ger en låg ljudnivå vid drift, lång uthållighet och lägre underhållskostnader. Direktdrivna kompressorer ger ökad prestanda jämfört med konventionella remdrivna kompressorer. Skruvenhet: Skruvenheten har en hög verkningsgrad och är utformad för en lång livslängd. Stålrotorerna skärs ut av maskiner med numerisk kontroll och monteras med rull- och kullager som klarar av den radiala och axiala påfrestningen. Komprimeringen utförs endast i ett steg och kompressionsvärmen elimineras av olja som skjuts in mellan de två rotorerna. Elmotor: Totalt inkapslad och med effektiva kylflänsar, skyddsklass IP55, temperaturklass F och värmekurva B. Utvald för att garantera maximal pålitlighet i de hårdaste arbetsklimat och minimala driftskostnader. Kylfläkt: Alla frekvensstyrda kompressorer är utrustade med kylfläkt, designad och utformad för optimal och effektiv kylning av kompressorn. EPS 4.2 & EPS 3 elektronisk kontrollpanel: är avancerade elektroniska styrsystem som optimerar kompressorns reglering. Systemen är förberett att kontrollera ett nätverk med upp till sex anslutna kompressorer. Kontrollpanelerna är utrustade med en numerisk LCD display som visar driftsdata, serviceindikering och medger programmering av driftsinställningar. Bägge kontrollpanelerna är även förberedd att fjärrstyras. Kontrollpanel EPS 4.2 är monterad på kompressormodell PS 1300, PS 1500 och PS Kontrollpanel EPS 3 är monterad på kompressormodell PS45 - PS250. Luft- / Oljekylare: Med stor area för maximal kylning och reducerad effektförlust ges kompressorn en optimal kylning. Kompressorn är även förberedd att återvinna kompressionsvärmen för t.ex. lokaluppvärmning. Karosserifilter: Kompressorn är utrustad med karosserifilter tillverkad av syntetfiber för maximalt skydd mot föroreningar i insugningsluften. Effektiv vattenseparator: Vattenseparatorn är designad att effektivt separera kondensatet från den komprimerade tryckluften. En elektromagnetisk dräneringsventil dränerar automatiskt ut kondensatet med minimal tryckluftsförlust. 32

33 Skruvkompressorer Frekvensstyrda kw (Direktdrift) ART.nr modell fri avgiven luftmängd LIT/MIN Skruvkompressor i ljuddämpat packutförande MAX. ARB.TRYCK (bar) ansl. MÅTT LxBxH (mm) VIKT (KG) Ljudnivå db(a) PS ,5 DV , x 597 x PS DV x 597 x PS DV x 597 x PS ,5 DV , x 597 x PS DV x 597 x PS DV x 597 x PS ,5 DV , x 750 x PS DV x 750 x PS DV x 750 x PS ,5 DV , x 750 x PS DV x 750 x PS DV x 750 x PS ,5 DV ,5 1 1/ x 800 x PS DV / x 800 x PS DV / x 800 x PS ,5 DV ,5 1 1/ x 800 x PS DV / x 800 x PS DV / x 800 x Skruvkompressor i ljuddämpat packutförande med inbyggd kyltork PS ,5 DV DF ,5 3/ x 597 x PS DV DF / x 597 x PS DV DF / x 597 x Skruvkompressor i ljuddämpat packutförande med luftbehållare PS ,5 DV ,5 3/ x 597 x PS DV / x 597 x PS DV / x 597 x Skruvkompressor i ljuddämpat packutförande med luftbehållare och kyltork PS ,5 DV 270 DF ,5 3/ x 597 x PS DV 270 DF / x 597 x PS DV 300 DF / x 597 x TILLVAL Inbyggd kyltork passande serie PS Inbyggd kyltork passande serie PS 2000 Effekt (kw) 33

34 Skruvkompressorer Frekvensstyrda kw (Direktdrift) ART.nr modell fri avgiven luftmängd LIT/MIN Skruvkompressor i ljuddämpat packutförande MAX. ARB.TRYCK (bar) ansl. MÅTT LxBxH (mm) VIKT (KG) Ljudnivå db(a) PS 45-8 DV , x 1100 x PS DV x 1100 x PS DV x 1100 x PS 55-8 DV , x 1100 x PS DV x 1100 x PS DV x 1100 x PS 75-8 DV , x 1100 x PS DV x 1100 x PS DV x 1100 x PS 90-7,5 DV , x 1300 x PS DV x 1300 x PS DV x 1300 x PS DV ,5 DN x 1550 x PS DV DN x 1550 x PS DV DN x 1550 x PS DV ,5 DN x 1550 x PS DV DN x 1550 x PS DV DN x 1550 x PS DV ,5 DN x 1550 x PS DV DN x 1550 x PS DV DN x 1550 x PS DV ,5 DN x 1550 x PS DV DN x 1550 x PS DV DN x 1550 x PS DV ,5 DN x 1550 x PS DV DN x 1550 x PS DV DN x 1550 x PS DV ,5 DN x 1550 x PS DV DN x 1550 x PS DV DN x 1550 x Effekt (kw) 34

35 Noteringar 35

36 Skruvkompressorer Permanentmagnet 9-90 kw (Direktdrift) Permanentmagnet kompressor är en oljeinsprutad direktdriven skruvkompressor med alla typiska komponenter förutom elmotorn som är ersatt med en permanentmagnetmotor och är frekvensstyrd. Power System är den första kompressortillverkaren i världen som kan leverera denna typ av kompressor. Permanentmagnetkompressorn är mycket energieffektiv och är upp till 15% energieffektivare än en traditionell frekvensstyrd skruvkompressor. Kylfläkt: Alla kompressorer är utrustade med en kylfläkt, designad och utformad för en optimal och effektiv kylning av kompressorn. Elektronisk kontrollpanel: ett avancerat styrsystem som optimerar kompressorns reglering. Systemet är förberett att kontrollera ett nätverk med upp till sex anslutna kompressorer. Kontrollpanelen är utrustad med en numerisk LCD display som visar driftsdata, serviceindikering och medger programmering av driftsinställningar. Kontrollpanelen är även förberedd att fjärrstyras. Luft- / Oljekylare: Med stor area för maximal kylning och reducerad effektförlust ges kompressorn en optimal kylning. Kompressorn är även förberedd att återvinna kompressionsvärmen för t.ex. lokaluppvärmning. Högpresterande och tyst drivsystem: Skruvenheten är direktdriven av en elmotor med hjälp av ett kopplingselement. Drivsystemet garanterar en perfekt centrering av skruvenhet och elmotor, den ger en låg ljudnivå vid drift, lång uthållighet och lägre underhållskostnader. Direktdrivna kompressorer ger ökad prestanda jämfört med konventionella remdrivna kompressorer. Karosserifilter: Kompressorn är utrustad med karosserifilter tillverkad av syntetfiber för maximalt skydd mot föroreningar i insugningsluften. Effektiv vattenseparator: Vattenseparatorn är designad att effektivt separera kondensatet från den komprimerade tryckluften. En elektromagnetisk dräneringsventil dränerar automatiskt ut kondensatet med minimal tryckluftsförlust. Skruvenhet: Skruvenheten har en hög verkningsgrad och är utformad för en lång livslängd. Stålrotorerna skärs ut av maskiner med numerisk kontroll och monteras med rull- och kullager som klarar av den radiala och axiala påfrestningen. Komprimeringen utförs endast i ett steg och kompressionsvärmen elimineras av olja som skjuts in mellan de två rotorerna. 36

37 Skruvkompressorer Permanentmagnet 9-90 kw (Direktdrift) ART.nr modell fri avgiven luftmängd LIT/MIN Skruvkompressor i ljuddämpat packutförande MAX. ARB.TRYCK (bar) ansl. MÅTT LxBxH (mm) VIKT (KG) Ljudnivå db(a) PS1309-7,5 PM , x 597 x PS PM x 597 x PS1315-7,5 PM , x 597 x PS PM x 597 x PS1518-7,5 PM , x 750 x , PS PM x 750 x , PS1522-7,5 PM , x 750 x PS PM x 750 x PS2030-7,5 PM ,5 1 1/ x 800 x PS PM / x 800 x PS2037-7,5 PM ,5 1 1/ x 800 x PS PM / x 800 x PS45-7,5 PM , x 1100 x PS45-10 PM x 1100 x PS55-8 PM , x 1100 x PS55-10 PM x 1100 x PS75-8 PM , x 1100 x PS75-10 PM x 1100 x PS90-8 PM , x 1300 x PS90-10 PM x 1300 x Effekt (kw) 37

38 Skruvkompressorer Oljefria kw (Direktdrift) Våra oljefria skruvkompressorer är konstruerade för kontinuerlig drift med varierande belastning och anpassad till höga krav på tillförlitlighet, låg ljudnivå och effektivitet. Högpresterande och tyst drivsystem: Skruvenheten är direktdriven av en elmotor med hjälp av ett kopplingselement. Drivsystemet garanterar en perfekt centrering av skruvenhet och elmotor, den ger en låg ljudnivå vid drift, lång uthållighet och lägre underhållskostnader. Direktdrivna kompressorer ger ökad prestanda jämfört med konventionella remdrivna kompressorer. Karosserifilter: Kompressorn är utrustad med karosserifilter tillverkad av syntetfiber för maximalt skydd mot föroreningar i insugningsluften. Effektiv vattenseparator: Vattenseparatorn är designad att effektivt separera kondensatet från den komprimerade tryckluften. En elektromagnetisk dräneringsventil dränerar automatiskt ut kondensatet med minimal tryckluftsförlust. Alla våra oljefria skruvkompressorer kan även levereras med frekvensstyrning! Skruvenhet: Skruvenheten består av två steg och har en hög verkningsgrad och är utformad för en lång livslängd. Stålrotorerna är speciellt ytbehandlade för att undvika problem mot slitage och korrision. Elmotor: Totalt inkapslad och med effektiva kylflänsar, skyddsklass IP55, temperaturklass F och värmekurva B. Utvald för att garantera maximal pålitlighet i de hårdaste arbetsklimat och minimala driftskostnader. EPS 3 elektronisk kontrollpanel: är ett avancerat elektroniskt styrsystem som optimerar kompressorns reglering. Systemet är förberett att kontrollera ett nätverk med upp till sex anslutna kompressorer. Kontrollpanelen är utrustad med en numerisk LCD display som visar driftsdata, serviceindikering och medger programmering av driftsinställningar. Kontrollpanelen är även förberedd att fjärrstyras. 38

39 Skruvkompressorer Oljefria kw (Direktdrift) ART.nr modell fri avgiven luftmängd LIT/MIN MAX. ARB.TRYCK (bar) Skruvkompressor i ljuddämpat packutförande, LUFTKYLDA ansl. MÅTT LxBxH (mm) VIKT (KG) Ljudnivå db(a) PS75AS x 1550 x PS75AS-8, , x 1550 x PS75AS x 1550 x PS90AS x 1550 x PS90AS-8, , x 1550 x PS90AS x 1550 x PS110AS DN x 2100 x PS110AS-8, ,5 DN x 2100 x PS110AS DN x 2100 x PS132AS DN x 2100 x PS132AS-8, ,5 DN x 2100 x PS132AS DN x 2100 x PS160AS DN x 2100 x PS160AS-8, ,5 DN x 2100 x PS160AS DN x 2100 x PS200AS DN x 2100 x PS200AS-8, ,5 DN x 2100 x PS200AS DN x 2100 x Skruvkompressor i ljuddämpat packutförande, VATTENKYLDA W0 PS75WS x 1550 x W0 PS75WS-8, , x 1550 x W0 PS75WS x 1550 x W0 PS90WS x 1550 x W0 PS90WS-8, , x 1550 x W0 PS90WS x 1550 x W0 PS110WS DN x 2100 x W0 PS110WS-8, ,5 DN x 2100 x W0 PS110WS DN x 2100 x W0 PS132WS DN x 2100 x W0 PS132WS-8, ,5 DN x 2100 x W0 PS132WS DN x 2100 x W0 PS160WS DN x 2100 x W0 PS160WS-8, ,5 DN x 2100 x W0 PS160WS DN x 2100 x W0 PS200WS DN x 2100 x W0 PS200WS-8, ,5 DN x 2100 x W0 PS200WS DN x 2100 x Effekt (kw) 39

40 Transportabla kompressorer Diesel & Bensin 11,7-186 kw Serie VRK Serie MDVN Serie MDVS Rotair transportabla kompressorer är oljeinsprutade skruvkompressorer konstruerade för kontinuerlig drift med full belastning. Med över 40 års erfarenhet inom konstruktion och produktion av transportabla kompressorer kan Rotair leverera kompressorer för de flesta behov. Rotairs kompressorer är kompakt konstruerade och har en av marknadens lägsta ljudnivåer. Förbränningsmotorerna är endast vätskekylda för att garantera en hög tillförlitlighet och låg ljudnivå. 40

41 Transportabla kompressorer Diesel & Bensin 11,7-186 kw ART.nr modell fri avgiven luftmängd LIT/MIN BENSINkompressorER, serie vrk MAX. ARBETSTRYCK (bar) MÅTT Exkl. drag (LxBxH) VIKT (KG) Effekt F VRK 120 AE x 780 x ,7 B & S F VRK 120 AE x 780 x ,7 B & S F VRK 120 AE x 780 x ,7 B & S (kw) Motor F VRK 160 AE x 780 x ,7 Honda F VRK 160 AE x 780 x ,7 Honda F VRK 160 AE x 780 x ,7 Honda F VRK 200 AE x 780 x ,7 Honda F VRK 200 AE x 780 x ,7 Honda F VRK 200 AE x 780 x ,7 Honda TILLVAL, SERIE VRK Blästringsutförande med en extra luftkylare och automatisk dränering Timräknare dieselkompressorer, serie mdvn f MDVN 21 AK x 1350 x ,5 Kubota f1 MDVN 21 AP x 1350 x ,7 Perkins f MDVN 25 AK x 1100 x ,5 Kubota f MDVN 25 AP x 1100 x ,7 Perkins f MDVN 30 AP x 1340 x ,1 Perkins f MDVN 36 AP x 1340 x ,1 Perkins f0 MDVN 45 AP x 1340 x Perkins f0 MDVN 52 AP x 1340 x Perkins f MDVN 71 AP x 1550 x Perkins f MDVN 80 AD x 1440 x Deutz f05 MDVN 85 AD x 1440 x Deutz TILLVAL, SERIE MDVN Bromssystem & vagnbelysning: MDVN Bromssystem & vagnbelysning: MDVN Dubbla luftfilter: MDVN Dubbla luftfilter: MDVN Dubbla luftfilter: MDVN Bränslenivåindikering med varningslampa Vagnsbelysning för obromsade modeller Blästringsutförande: MDVN Blästringsutförande: MDVN Slangvinda med 20 meter slang 19x Verktygsväska Bygelkoppling 41

42 Transportabla kompressorer Diesel & Bensin 11,7-186 kw ART.nr modell fri avgiven luftmängd LIT/MIN dieselkompressorer, serie mdvs MAX. ARBETSTRYCK (bar) MÅTT Exkl. drag (LxBxH) VIKT (KG) Effekt (kw) Motor f MDVS 120 P x 1980 x ,5 Perkins f MDVS 105 P x 1980 x ,5 Perkins s MDVS 95 P x 1980 x ,5 Perkins F MDVS 185 P x 1960 x ,5 Perkins F MDVS 165 P x 1960 x ,5 Perkins F MDVS 150 P x 1960 x ,5 Perkins F MDVS 255 P x 1960 x Perkins F MDVS 255 P x 1960 x Perkins F MDVS 255 P x 1960 x Perkins tillval, serie mdvs Vagnsbelysning Bromssystem: MDVS Bromssystem: MDVS Blästringsutförande: MDVS Blästringsutförande: MDVS Blästringsutförande: MDVS Slangvinda med 20 meter slang 19x Bygelkoppling Filtervakt 42

43 Noteringar 43

44 Kyltorkar lit/min. Serie PS ED Serie PS TE Serie PS ED HP/SS Serie PS ED är vår traditionella kyltork och lämpar sig för de flesta applikationer. Kyltorkarna är tillverkade av de bästa komponenter kombinerat med miljövänligare kylmedie och återvunnet material vilket har gjort Power Systems kyltorkstillverkning till en av de ledande aktörerna i världen. Serie PS ED är utrustade med värmeväxlare med stor genomloppsarea vilket innebär lågt tryckfall och därmed låg energiförbrukning. Alla våra kyltorkar är utrustade med en avancerad kontrollpanel som visar bl.a. larm för hög- och låg temperatur. Samtliga modeller levereras med automatisk dräneringsventil som avlägsnar kondensvattnet från kyltorken. Dräneringsventilens öppningsintervall och tid kan även justeras via kyltorkens kontrollpanel efter användarens önskemål. Alla modeller levereras komplett anslutningsklara med daggpunktsindikator, manöverbrytare och driftsindikering. Serie PS ED HP/SS Serie PS ED HP/SS är anpassade för arbetstryck upp till 40 bar och är lämplig att installeras med högtrycksanläggningar. Samtliga modeller levereras med automatisk dräneringsventil som avlägsnar kondensvattnet från kyltorken. Dräneringsventilens öppningsintervall och tid kan även justeras via kyltorkens kontrollpanel efter användarens önskemål. Alla modeller levereras komplett anslutningsklara med daggpunktsindikator, manöverbrytare och driftsindikering. Serie PS TE Många kolvkompressorer avger väldigt höga temperaturer i den komprimerade luften och kan orsaka problem vid torkning av tryckluften med traditionella kyltorkar. Serie PS TE är anpassade för arbetstemperaturer upp till +90 C och är lämplig att installeras med kolvkompressoranläggningar. Samtliga modeller levereras med automatisk dräneringsventil som avlägsnar kondensvattnet från kyltorken. Dräneringsventilens öppningsintervall och tid kan även justeras via kyltorkens kontrollpanel efter användarens önskemål. Alla modeller levereras komplett anslutningsklara med daggpunktsindikator, manöverbrytare och driftsindikering. 44

45 Kyltorkar lit/min. ART.nr modell kapacitet LIT/MIN Kyltorkar, serie ps ed MAX. ARBETSTRYCK (bar) Daggpunkt max. LUFTTEMP. MÅTT LxBxH (mm) VIKT (KG) ansl. ELANSL PS ED C +55 C 460 x 390 x /8 230/1/ PS ED C +55 C 600 x 440 x /2 230/1/ PS ED C +55 C 600 x 440 x /2 230/1/ PS ED C +55 C 600 x 440 x /4 230/1/ PS ED C +55 C 600 x 440 x /4 230/1/ PS ED C +55 C 600 x 440 x /4 230/1/ PS ED C +55 C 832 x 480 x /2 230/1/ PS ED C +55 C 832 x 480 x /2 230/1/ PS ED C +55 C 832 x 480 x /2 230/1/ PS ED C +55 C 720 x 779 x /1/ PS ED C +55 C 720 x 779 x /3/ PS ED C +55 C 720 x 779 x /3/ PS ED C +55 C 1388 x 784 x /3/ PS ED C +55 C 1388 x 784 x /3/ PS ED C +55 C 1388 x 784 x /3/ PS ED C +55 C 1388 x 784 x DN /3/ PS ED C +55 C 1500 x 1510 x DN /3/ PS ED C +55 C 1500 x 1510 x DN /3/ PS ED C +55 C 1500 x 1510 x DN /3/ PS ED C +55 C 1500 x 1510 x DN /3/ PS ED C +55 C 1500 x 1510 x DN /3/50 Kyltorkar, serie ps TE PS TE C +90 C 500 x 386 x /2 230/1/ PS TE C +90 C 500 x 386 x /2 230/1/ PS TE C +90 C 500 x 386 x /2 230/1/ PS TE C +90 C 567 x 420 x /4 230/1/ PS TE C +90 C 567 x 420 x /4 230/1/ PS TE C +90 C 567 x 420 x /4 230/1/50 45

46 Kyltorkar lit/min. ART.nr modell kapacitet LIT/MIN Kyltorkar, serie psed HP/SS MAX. ARBETSTRYCK (bar) Daggpunkt max. LUFTTEMP. MÅTT LxBxH (mm) VIKT (KG) ansl. elansl PSED 54 HP/SS C +55 C 515 x 420 x /2 230/1/ PSED 72 HP/SS C +55 C 515 x 420 x /2 230/1/ PSED 108 HP/SS C +55 C 515 x 420 x /2 230/1/ PSED 144 HP/SS C +55 C 515 x 420 x /2 230/1/ PSED 180 HP/SS C +55 C 515 x 420 x /2 230/1/ PSED 270 HP/SS C +55 C 680 x 500 x /1/ PSED 360 HP/SS C +55 C 680 x 500 x /1/ PSED 480 HP/SS C +55 C 680 x 500 x /1/ PSED 660 HP/SS C +55 C 680 x 500 x /1/50 46

47 Noteringar 47

48 AD-torkar lit/min. K-MT Adsorptionstork K-MT & KE-MT är en serie kallregenererande adsorptionstorkar för torkning av tryckluftsflöden upp till lit/min. För regenerering åtgår ca. 14,3 % av den torkade tryckluften. Torkarna torkar tryckluften till en daggpunkt i området -25 till -40 C och alla adsorptionstorkar levereras med för- och efterfilter (gäller ej flänsanslutna modeller) för effektiv rening av inkommande och utgående tryckluft. Zanders styrsystem Multitronic förbrukar ca. 6 % mindre energi än ett konventionellt styrsystem och har en funktionsdisplay med manöverbrytare. Samtliga modeller kan levereras med daggpunktsstyrning ZHM100 vilket ger en ansenlig energibesparing vid applikationer där tryckluftsbehovet varierar. KE-MT MULTITRONIC 48

49 AD-torkar lit/min. ART.nr modell kapacitet LIT/MIN Adsorptionstorkar serie k-mt MAX. ARBETSTRYCK (bar) Daggpunkt MÅTT BxHxL (mm) VIKT (KG) ansl. EL- ANSLUTNING KM-T /-40 C 210 x 390 x /4 230V/1-fas KM-T /-40 C 210 x 565 x /4 230V/1-fas KM-T /-40 C 210 x 815 x /4 230V/1-fas KM-T /-40 C 210 x 1065 x /4 230V/1-fas KM-T /-40 C 300 x 1185 x /8 230V/1-fas KM-T /-40 C 300 x 1410 x /8 230V/1-fas KM-T /-40 C 300 x 1610 x /2 230V/1-fas Adsorptionstorkar serie ke-mt KE-MT /-40 C 650 x 1410 x V/1-fas KE-MT /-40 C 650 x 1655 x V/1-fas KE-MT /-40 C 650 x 1680 x V/1-fas KE-MT /-40 C 690 x 1740 x V/1-fas KE-MT /-40 C 825 x 1790 x /2 230V/1-fas KE-MT /-40 C 825 x 1815 x /2 230V/1-fas KE-MT /-40 C 825 x 1845 x /2 230V/1-fas KE-MT /-40 C 1010 x 1980 x V/1-fas KE-MT /-40 C 1010 x 2000 x V/1-fas KE-MT /-40 C 1060 x 2080 x DN V/1-fas KE-MT /-40 C 1270 x 2120 x DN V/1-fas KE-MT /-40 C 1350 x 2160 x DN V/1-fas KE-MT /-40 C 1530 x 2210 x DN V/1-fas KE-MT /-40 C 1600 x 2255 x DN V/1-fas KE-MT /-40 C 1875 x 2385 x DN V/1-fas KE-MT /-40 C 1925 x 2660 x DN V/1-fas KE-MT /-40 C 2160 x 2820 x DN V/1-fas 49

50 Mikrofilter lit/min. Zander filterhus serie GL Zander filterhus är av mycket hög kvalitet ZANDER filterelement Ny unik design mimimerar differenstrycket över filtret vilket innebär energibesparingar. ZANDER FILTERHUS serie F För stora luftflöden och med flänsanslutningar från DN80 upp till DN 300 Zander har tagit fram en ny serie tryckluftsfilter av mycket hög kvalitet som passar till de flesta applikationer. Serie GL är filterhus med gängade anslutningar med kapacitet från 600 lit/min upp till lit/min. och serie F är flänsanslutna filterhus för kapacitetsbehov från lit/min upp till lit/min. I endast en kubikmeter luft finns miljoner partiklar som kan vara skadliga för maskiner och utrustning. Dessa partiklar består till största del av damm, bakterier, virus, rök, ånga, kolväteämnen, vatten, olja och andra partiklar från människor och industri. När den här luften sugs in i din kompressor och komprimeras till exempelvis 8 bars arbetstryck ökas halten skadliga partiklar åtta gånger. Ungefär 80% av dessa partiklar är så små att de med lätthet kan passera genom din kompressors insugsfilter och vidare till tryckluftssystemet och skada pneumatiska verktyg eller försämra din slutprodukt. Därför är det ekonomiskt fördelaktigt att integrera tryckluftsbehandling i ditt tryckluftssystem för att förhindra onödiga kostnader. Grovfilter, filtreringsgrad V Partikelavskiljning ner till 3 mikron Oljeavskiljningsfilter, filtreringsgrad XL/XP Partikelavskiljning ner till 0,01 mikron Oljeavskiljning ner till 0,01 mg/m³ vid +20 C Förfilter, filtreringsgrad ZL/ZP Partikelavskiljning ner till 1 mikron Oljeavskiljning ner till 0,6 mg/m³ vid +20 C Aktivt kolfilter, filtreringsgrad A Oljeavskiljning ner till 0,003 mg/m³ vid +20 C Skall föregås av ett oljeavskiljningsfilter serie XL. GROVfilter Ytfilter för filtrering av grövre partiklar OLJEAVSKILJNINGSfilter Avskiljer olja och partiklar Kolfilter Avskiljer oljeånga och gaser 50

51 Mikrofilter Serie GL lit/min. Mikrofilter Serie F lit/min. Alla filterhus levereras komplett med filterelement och automatisk dräneringsventil. ARTIKELNUMMER modell KAPACITET LIT/MIN MIKROFILTER SERIE GL, *FILTERINGSGRAD V, ZL, XL, A MÅTT (BxH) MAX. ARBETSTRYCK ANSLUTNING FILTERELEMENT Antal & typ _* GL2_* x bar 1/4 1 x CP1008_* _* GL3_* x bar 3/8 1 x CP2010_* _* GL5_* x bar 1/2 1 x CP2010_* _* GL7_* x bar 3/4 1 x CP2020_* _* GL9_* x bar 1 1 x CP3025_* _* GL11_* x bar 1 1/2 1 x CP3040_* _* GL12_* x bar 1 1/2 1 x CP4040_* _* GL13_* x bar 2 1 x CP4050_* _* GL14_* x bar 2 1/2 1 x CP4065_* _* GL17_* x bar 2 1/2 1 x CP5065_* _* GL19_* x bar 3 1 x CP5080_* TILLBEHÖR, SERIE GL Differenstrycksmanometer ZD90GL passande Fitlerhus GL3 upp till GL Monteringssats för 2 st. filterhus GL2 (kombinationsfilter) Monteringssats för 2 st. filterhus GL3-GL7 (kombinationsfilter) Monteringssats för 2 st. filterhus GL9-GL11 (kombinationsfilter) Monteringssats för 2 st. filterhus GL12-GL14 (kombinationsfilter) Monteringssats för 2 st. filterhus GL17-GL19 (kombinationsfilter) Automatisk dräneringsventil ZK-15 MIKROFILTER SERIE F, *FILTERINGSGRAD V, ZP, XP, A _* F17_* x bar DN 80 1 x 3075_* _* F19_* x bar DN 80 1 x 5075_* _* F20_* x bar DN x 3075_* _* F30_* x bar DN x 3075_* _* F40_* x bar DN x 3075_* _* F60_* x bar DN x 3075_* _* F80_* x bar DN x 3075_* _* F100_* x bar DN x 3075_* _* F120_* x bar DN x3075_* _* F160_* x bar DN x 3075_* _* F200_* x bar DN x 3075_* 51

52 Luftbehållare Luftbehållare Luftbehållaren lagrar tryckluft och med denna buffert mellan kompressor och tryckluftssystem kan momentana tryckluftsuttag som är större än kompressorns kapacitet göras. En stor luftbehållare påverkar kompressorns startfrekvens och därmed hela anläggningens driftsekonomi positivt. Certifikat Alla luftbehållare tillverkas enligt EU normerna 87/404/CE & 97/23/CE och levereras med tillhörande dokumentation. Ytbehandling Våra luftbehållare kan levereras in- och utvändigt varmförzinkade eller utvändigt lackerade och invändigt rostskyddsbehandlade. Specialutförande Luftbehållare tillverkade i annat material, t.ex. rostfritt utförande eller med flänsanslutningar. Kontakta oss för mer information. Tillbehör Automatiska dräneringsventiler (se sid. 76) Armatursatser med säkerhetsventil, kontrollmanometerkran, manometer, tillhörande förskruvningar och rördetaljer. 52 DRÄNERINGSVENTIL FLUIDRAIN DRÄNERINGSVENTIL BEKOMAT

53 Luftbehållare ART.nr modell VOLYM LITER luftbehållare, målade MAX. ARB.TRYCK (bar) vikt (kg) De h a h1 h2 h3 h4 1, V /8 3/ V /8 3/ V /8 3/ V /8 3/ V /8 3/ V /8 3/ V /8 3/ V /8 3/ V /8 3/ V /8 3/ V /8 3/ V /8 3/ V /8 3/4 LUFTBEHÅLLARE, FÖRZINKADE V /8 3/ V /8 3/ V /8 3/ V /8 3/ V /8 3/ V /8 3/ V /8 3/ V /8 3/ V /8 3/ V /8 3/ V /8 3/ V /8 3/ V /8 3/4 armatursatser & 270 lit , 710 & 900 lit lit lit lit & 5000 lit

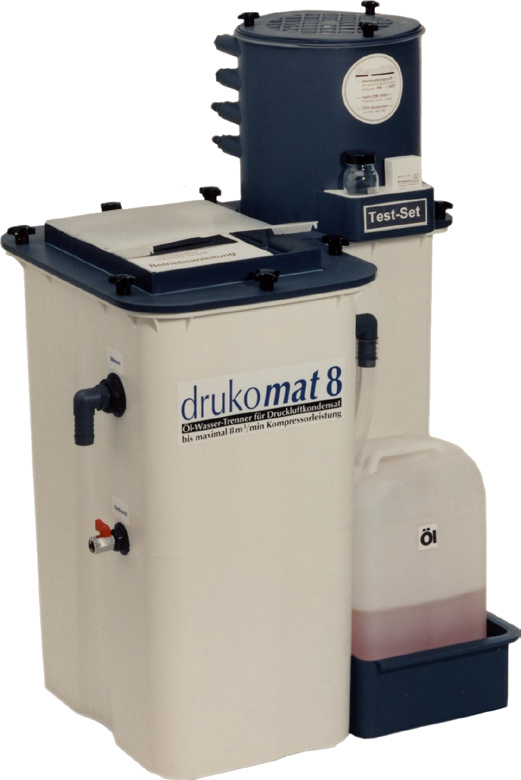

54 Kondensreningsverk Kondensreningsverket Vid komprimering av luft i en kompressor bildas alltid kondensvatten som biprodukt. Kondensatet från en oljesmord kompressor innehåller förutom vatten även oljerester. Om detta oljehaltiga kondensvatten släpps ut i vår natur, eller i avloppssystemet är det lätt att förstå de stora miljörisker detta innebär. Drukomat kondensreningsverk är utvecklat för kontinuerlig uppsamling och separering av olja från vatten ur kondensatet. I kondensreningsverket samlas oljan ovanpå kondensvattnet i flotationstanken och renas slutligen i ett filter med aktivt kol. Kondensvattnet innehåller nu max 10 mg olja/liter vatten och är så rent att det kan släppas ut i det normala avloppssystemet. Oljan som separerats samlas upp i en behållare och kan deponeras på ett miljöriktigt sätt. 1 - Kondensatinlopp Kondensatet kan ledas till kondensreningsverket under tryck eller genom självrinning. Kondensat från kompressor, luftbehållare, mikrofilter och kyltork leds i slang eller rör fram till anslutningarna på kondensreningsverkets expansionskammare. 2 - Expansionskammare med aktivt kolfilter Expansionskammaren försäkrar att ingen turbulens når flotationstanken även om kondensatet leds in i expansionskammaren under tryck. Det aktiva kolfiltret förhindrar att oljedroppar kommer ut i omgivningen från den expanderande luften. 3 - Flotationstank I denna del sker en mekanisk separering av olja från vattnet. 4 - Oljeutlopp Oljan leds från kondensreningsverket till uppsamlingskärlet genom en slang. 5 - Filtrering Förfilter: Förfiltrering sker i ett filter av plastfibrer där de stora oljedropparna avskiljs för att avlasta kolfiltret (endast för modellerna DM15, DM30 och DM61). Aktivt kolfilter: Filtrerar ut de resterande oljedropparna och säkerställer det utgående vattnets renhet. 6 - Vattenavlopp Restoljeinnehållet i det avgående renade kondensatet är mindre än 10 mg/liter förutsatt att kondensreningsverket är rätt dimensionerat. Det avgående vattnet kan ledas direkt till avloppet. 7 - Testventil Genom testventilen kan prov för kvalitetsbedömning enkelt utföras på det utgående vattnet. 8 - Värmeelement (tillbehör) Termostatreglerad doppvärmare finns som tillbehör för montering vid utomhusinstallationer eller vid uppställning i låga temperaturer. 9 - Oljeuppsamlingskärl En plastbehållare med säkerhetshållare som extra trygghet mot överfyllning Testutrustning Provglas och indikatorpapper för regelbunden kvalitetskontroll på utgående vatten Dokumenthållare Dokumenthållare för t.ex. driftsinstruktion och driftjournal för enkel åtkomst. 54

55 Kondensreningsverk ART.nr modell Kapacitet lit/min * Kondensreningsverk MÅTT (LxBxH) Vikt (kg) anslutning Drukosep x 210 x x 1/ Drukosep x 210 x x 1/ Drukosep x 285 x x 1/ Drukomat x 325 x x 1/ Drukomat x 325 x x 1/ Drukomat x 380 x x 1/ Drukomat x 520 x x 1/ Drukomat x 520 x x 1/ Drukomat x 520 x x 1/ Drukomat x 1000 x x 1/2 Servicesatser för kondensreningsverk Drukosep Drukosep Drukosep Drukomat mini Drukomat Drukomat Drukomat Drukomat Drukomat Drukomat Ultrasep Ultrasep Ultrasep Ultrasep Ultrasep Ultrasep Öwamat Öwamat Öwamat Öwamat Öwamat Öwamat Öwamat 20 Drukosep Drukomat * Kapacitet för skruvkompressor. Om timerstyrd dräneringsventil ansluts ska kondensreningsverkets kapacitet minskas med 50%. 55

56 Säkerhetsventiler Säkerhetsventilen Vanliga tryckkärl på mindre företag och institutioner kan vara luftbehållare, vattenvärmare, autoklaver och kokgrytor. Tryckkärlen har vanligen säkerhetsanordningar som ska hindra att trycket i kärlet blir så högt att kärlet brister, i värsta fall explosionsartat, med risk för att personer i närheten skadas. Säkerhetsanordningar finns bl.a. för att begränsa tryck och temperatur. Den vanligaste säkerhetsanordningen mot för högt tryck är en säkerhetsventil. Den vanligaste typen av säkerhetsventil är s.k. fjäderbelastade säkerhetsventiler. Dessa ventiler fungerar så att om trycket i kärlet överskrider avsäkringstrycket, så lyfts käglan från ventilsätet genom att fjädern inte längre orkar hålla emot trycket. Standardventiler Säkerhetsventilerna uppfyller högt ställda krav på kvalitet och säkerhet och levereras med individuella CE-certifikat. Ventilhuset är tillverkad av avzinkningshärdig mässing och ventilpackning tillverkad i NBR (nitril) för arbetstemperatur -10 C till +100 C. Säkerhetsventilerna kan levereras inställda på tryck med 0,1 bars intervall inom respektive ventils tryckområde. Säkerhetsventiler i specialutförande De flesta modellerna kan levereras i helt rostfritt utförande eller med mässingshus och gasberörda delar i rostfritt stål. Vid förfrågan kan säkerhetsventilerna levereras testade och godkända av ISPELS, TÜV, Norske Veritas, RINA, ABS och Lloyd register. Som alternativ till ventiltätning i NBR kan följande material beställas: Viton : för temperaturområde -20 C till +200 C EPDM: för temperaturområde -50 C till +150 C Silikon: för temperaturområde -60 C till +200 C Teflon: för temperaturområde -100 C till C Metall: för temperaturområde till -196 C till +450 C Kalrez: för temperaturområde till -20 C till +275 C Säkerhetsventiler med riktat utlopp Våra säkerhetsventiler i G-serien har alltid ett riktat utlopp och lämpar sig väl i applikationer där ånga förekommer eller om utflödande tryckluft ska ledas vidare. Riktade säkerhetsventiler kan levereras med olika typer av anslutning t.ex. TC (Tri-Clamp) för medicinska eller livsmedelsklassade applikationer. Tveka inte att kontakta oss om Ni har speciella önskemål på utförande och funktion på säkerhetsventilen! 56

57 Säkerhetsventiler MODELL ANSL. IN ANSL. UT TRYCKOMRÅDE bar SÄKERHETSVENTILER I STANDARDUTFÖRANDE MED FRITT UTLOPP Ventilsäte Ventilhus D7 1/4-0,3-40 NBR Mässing D10 1/2-0,3-40 NBR Mässing D14 3/4-0,3-30 NBR Mässing F18 1-0,3-21 NBR Mässing F25 1 1/4-0,3-30 NBR Mässing F32 1 1/2-0,3-12,2 NBR Mässing F40 2-0,3-30 NBR Mässing SÄKERHETSVENTILER I STANDARDUTFÖRANDE med riktat utlopp D7/C 1/4 1/2 0,3-60 NBR Mässing D10/C 1/2 3/4 0,3-60 NBR Mässing G10 1/2 1 0,3-25 NBR Mässing G14 3/4 1 0,3-60 NBR Mässing G /4 0,3-60 NBR Mässing G25 1 1/4 1 1/2 0,3-20 NBR Mässing G32 1 1/2 1 1/2 0,3-12,2 NBR Mässing G ,3-14 NBR Mässing B38/L 1 1/2 2 0,3-30 NBR Mässing SÄKERHETSVENTILER FÖR HÖGA TRYCK med FRITT utlopp E10 1/2-0,3-50 NBR Mässing E10 1/2-50,1-100 NBR Mässing E14 3/4-0,3-50 NBR Mässing E14 3/4-50,1-100 NBR Mässing SÄKERHETSVENTILER FÖR HÖGA TRYCK med RIKTAT utlopp E10/L 1/2 1 0,3-100 NBR Mässing E10/L-150 3/4 1 1/ NBR Mässing E14/L 3/4 1 1/4 0,3-100 NBR Mässing E14/L / NBR Mässing * För säkerhetsventiler över 12 bar tillkommer ett pristillägg på 2% / bar för överstigande tryck. 57

58 Transair Rörsystem Transair: Avancerade rörledningssystem Avancerade rörledningssystem Transair är resultatet av ett nytänkande inom tryckluftteknik och består av aluminiumrör som snabbt och enkelt monteras ihop med komponenter av typ snabbanslutningar. Denna teknologi utnyttjar på ett effektivt sätt möjligheterna inom varje dimension och ger användaren högsta säkerhet och enkel montering. Enkel hantering Rör och komponenter levereras monteringsfärdiga > INGEN FÖRBEHANDLING BEHÖVS Snabb montering utan svetsning, limning eller krympning > TIDSBESPARANDE Lätt att montera > SÄRSKILD UTBILDNING BEHÖVS EJ Rören är lätta och enkla att kapa > ENKLARE MONTERING Uppstart kan ske direkt efter montering > KORTARE STILLESTÅNDSTID Energibesparande Insidans jämna yta bibehålls även efter lång tids användning > REN LUFT Komponenterna har fullt genomlopp och rören slät insida > STORT FLÖDE Kalibrerade rör > OPTIMAL TÄTNING Motståndskraftigt mot > Korrosion > Aggressiva miljöer > Mekaniska stötar > Temperaturväxlingar > Ultraviolett strålning 58

59 Transair Rörsystem Art.nr DØ 1 DØ 2 Max. arbetstryck (upp till +60 C) aluminiumrör 3 meter, blå Max. Arbetstemperatur 1003A ,5-13 bar -20 C / +60 C 1003A bar -20 C / +60 C 1003A bar -20 C / +60 C RAK SKARVANSLUTNING ,5-13 bar -20 C / +60 C bar -20 C / +60 C bar -20 C / +60 C 90 vinkelskarv ,5-13 bar -20 C / +60 C bar -20 C / +60 C bar -20 C / +60 C liksidig t-skarvkoppling ,5-13 bar -20 C / +60 C bar -20 C / +60 C bar -20 C / +60 C Rak koppling med utv. gänga ,5 R 1/2 13 bar -20 C / +60 C R 1/2 13 bar -20 C / +60 C R 3/4 13 bar -20 C / +60 C R 1 13 bar -20 C / +60 C R 1 13 bar -20 C / +60 C R 1 1/4 13 bar -20 C / +60 C R 1 1/2 13 bar -20 C / +60 C adapter med utv. gänga ,5 R 1/2 13 bar -20 C/+60 C R 1/2 13 bar -20 C/+60 C R 3/4 13 bar -20 C/+60 C R 1 13 bar -20 C/+60 C R 1 1/4 13 bar -20 C/+60 C R 1 1/2 13 bar -20 C/+60 C direktuttag utan svanhals ra ,5 13 bar -20 C/+60 C ra bar -20 C/+60 C 59

60 Transair Rörsystem Art.nr DØ 1 DØ 2 Max. arbetstryck (upp till +60 C) snabbuttag med svanhals Max. Arbetstemperatur ,5 13 bar -20 C / +60 C bar -20 C / +60 C ,5 13 bar -20 C / +60 C bar -20 C / +60 C väggfäste för rör med två gängade uttag ,5 G 1/2 13 bar -20 C / +60 C G 1/2 13 bar -20 C / +60 C rörhållare , C / +60 C C / +60 C C / +60 C 60

61 Noteringar 61

62 FRL-enheter Avancerad luftbehandling i flera storlekar Vårt luftbehandlingssortiment (FRL) erbjuder kvalitetsprodukter som säkerställer en pålitlig luftförsörjning. Sortimentet inkluderar filter, regulatorer, filterregulatorer, smörjare, avstängningsventiler och fördelarblock. CEJN s FRL-produkter erbjuds i anslutningar mellan 1/8 och 1. De är enkla att montera och underhålla och kan både topp- och sidomonteras. FRL-produkter från CEJN kombinerar det som kunderna vill ha mest: Stort utbud De omfattande produktserierna försäkrar komponentkompatibilitet Hög flödeskapacitet CEJN-filter ger maximalt luftflöde, som ett resultat av filterelementets stora yta, regulatornålens långa slang och en optimerad flödesväg. Precisionsreglering CEJN-regulatorerna försäkrar minimal tryckskillnad mellan inställt tryck och arbetstryck, på grund av den låga friktionen mellan rörliga delar, de gedigna komponenterna och flexibiliteten hos det rullande membranet. En tryckskillnad på mindre än 0,2 bar kan uppnås, oavsett ingångstryck. 62

63 FRL-enheter Art.nr modell max. flöde filter lit/min ANSl. filtrering max. primärtryck bar sekundärtryck bar /4 5 µm /8 5 µm /2 5 µm /4 30 µm 17, µm 17,5 - regulatorer MED MANOMETER /4-16 0, /8-16 0, /2-16 0, /4-17,5 0, ,5 0,5-12 FILTER/REGULATORER MED MANOMETER /4 5 µm 16 0, /8 5 µm 16 0, /2 5 µm 16 0, /4 30 µm 17,5 0, µm 17,5 0,5-12 dimsmörjare / / / /4-17, ,5 - TILLBEHÖR Monteringssats för väggmontage Monteringssats för väggmontage Monteringssats för väggmontage 63

64 Snabbkopplingar & Slangar En av de stora kostnaderna inom tillverkningsindustrin är tryckluft. Optimering av tryckluftssystem kan ha stor betydelse för att hålla styr på energikostnaderna. Läckage kan vara främsta orsaken till förlorad energi i systemet. De kan orsaka att systemtrycket sjunker och förkortar livstiden av nästan alla komponenter i systemet. Tryckfall leder till otillräcklig kraft för verktygen. Effektivitetsförluster för verktyg leder till längre arbetscykler och högre produktionskostnader. CEJN s tryckluftskopplingar är särskilt utvecklade med unika egenskaper för att hantera och minimera energiförluster i tryckluftssystem. Därför bidrar CEJN s kopplingar till att kraftigt reducera energiförbrukningen. Utöver energikostnader minskar CEJN s kopplingar även problem relaterade till säkerhet, kort livslängd på komponenter samt höga underhållskostnader. CEJN s slangsatser är enkla och smidiga för att få rätt slang- och kopplingskombinationer till olika tryckluftsapplikationer. Varje sats har en CEJN-slang i polyuretan, Stream-line kopplingar, nipplar och svivlar som ger återanvändbara, läckagefria slanganslutningar. Varje sats är klar för omedelbar användning utan behov av verktyg och kunderna garanteras att inga delar fattas. Satsinnehållet är återanvändbart och lufttätt och då de fästs behöver de inte senare efterspännas. Slangsatskonceptet förenklar även beställningsproceduren, eftersom det bara behövs ett artikelnummer för att beställa flera produkter. CEJN s Multi-Link enheter består av integrerade kopplingar för att kunna erbjuda flera uttag vid varje distributionspunkt. De ger ett välordnat system som inte kräver L-rör, T-rör eller andra adaptrar som kan ge förvirrande rörkonfigurationer. Multi-Link är idealiskt både för tryckluftsuttag i nya miljöer och för att städa upp i befintliga utrymmen. I kombination med CEJN s högkvalitetsslang och adaptrar skapar Multi-link kopplingarna ett flexibelt luftdistrubitionssystem med hög prestanda. De är enkla att installera och ett perfekt val när ett befintligt tryckluftssystem skall förändras eller utökas. En omfattande slangserie kombinerad med ett stort utbud kopplingar, nipplar och adaptrar gör CEJN till en perfekt källa för utrustning till tryckluftsslangar. CEJN-slangfamiljen, erbjuder flera olika varianter av polyuretanslangar (PUR), inklusive rak armerad, rak icke-armerad och spiral icke-armerad, för olika ändamål. CEJN s PUR-slangar är lätta, extremt flexibla och har utmärkta återformningsegenskaper, vilket gör dem perfekta för ett brett spektrum av applikationer inklusive små och lätta tryckluftsverktyg. De är tåliga mot slitage och får höga poäng vad gäller slitstyrka och rivhållfasthet. Den långa livslängden och enastående åldringskvaliteterna hos CEJN s PUR-slangar gör slangbyte ovanligt. CEJN s PUR-slangar håller sig flexibla efter omfattande användning och varar upp till 10 gånger längre än konventionella PVC-slangar. 64

65 Snabbkopplingar & Slangar Art.nr modell * max. flöde lit/min snabbkopplingar cejn serie 320 standard ANSl. max. tryck bar Temperaturområde Koppling för slanganslutning ,3 mm (1/4 ) C till +100 C Koppling för slanganslutning mm (3/8 ) C till +100 C Koppling för slanganslutning mm (1/2 ) C till +100 C Koppling med utvändig gänga / C till +100 C Koppling med utvändig gänga / C till +100 C Koppling med utvändig gänga / C till +100 C Koppling med invändig gänga / C till +100 C Koppling med invändig gänga / C till +100 C Koppling med invändig gänga / C till +100 C Nippel för slanganslutning ,3 mm (1/4 ) C till +100 C Nippel för slanganslutning mm (3/8 ) C till +100 C Nippel för slanganslutning mm (1/2 ) C till +100 C Nippel med utvändig gänga / C till +100 C Nippel med utvändig gänga / C till +100 C Nippel med utvändig gänga / C till +100 C Nippel med invändig gänga / C till +100 C Nippel med invändig gänga / C till +100 C Nippel med invändig gänga / C till +100 C multi-link cejn serie 320 standard Uttag / C till +100 C Uttag / C till +100 C * Finns även med säkerhetsutförande 65

66 Snabbkopplingar & Slangar Art.nr modell Arbetslängd (m) pur slangsatser med cejn 320 serie inv x utv (mm) max. tryck (bar) Spiralslang 2 5 x Spiralslang 2 6,5 x Spiralslang 2 8 x Spiralslang 2 11 x Spiralslang 4 5 x Spiralslang 4 6,5 x Spiralslang 4 8 x Spiralslang 4 11 x Spiralslang 6 5 x Spiralslang 6 6,5 x Spiralslang 6 8 x Spiralslang 6 11 x Spiralslang 8 5 x Spiralslang 8 6,5 x Spiralslang 8 8 x Spiralslang 8 11 x Rak armerad 7,5 8 x Rak armerad 10 6,5 x Rak armerad 10 8 x Rak armerad x Rak armerad 15 8 x Rak armerad x Rak armerad 20 8 x Rak armerad x slangupprullare Slangupprullare 7 8 x 12-1/ Slangupprullare 9 6,5 x 10-1/ Slangupprullare 10 8 x 12-1/ Slangupprullare x 16-1/ Slangupprullare 14 9,5 x 13-1/ Slangupprullare 16 8 x 12-1/

67 Snabbkopplingar & Slangar Art.nr modell längd rak armerad slang (m) inv x utv (mm) max. tryck (bar) Rak armerad 100 6,5 x Rak armerad 50 6,5 x Rak armerad 25 6,5 x Rak armerad 10 6,5 x Rak armerad x Rak armerad 50 8 x Rak armerad 25 8 x Rak armerad 10 8 x Rak armerad 100 9,5 x 13, Rak armerad 50 9,5 x 13, Rak armerad x Rak armerad x Rak armerad x Rak armerad x Rak armerad x anti-spark slang (gnistskydd) Anti-Spark armerad 100 6,5 x Anti-Spark armerad x Anti-Spark armerad 100 9,5 x 13, Anti-Spark armerad x
