SKRUVKOMPRESSORER Luftflöde 0,21 3,36 m 3 /min acfm

Transkript

1 SKRUVKOMPRESSORER Luftflöde 0,21 3,36 m 3 /min acfm

2 2 INTELLIGENTE DRUCKLUFT MADE IN GERMANY ALMiG Kompressoren GmbH Namnet garanterar toppteknologi inom tryckluftsbranschen. ALMiG har sitt ursprung i ett traditionsrikt företag, vars produkter i tryckluftsbranschen alltid har stått för kvalitet, innovation och medvetenhet om kundernas behov. ALMiG är ett mycket flexibelt företag som reagerar snabbt på kundernas individuella krav och som alltid finns där som kompetent partner med tips och råd. För oss som en av de ledande leverantörerna inom tryckluftsteknologi är kontinuerlig forskning och utveckling självklart och en grundförutsättning för alla våra färdiga produkter. De uppfyller kraven enligt: ISO Annex C-1996 ASME OSHA och motsvarar CE-standard. Även de mest tuffa krav, som: DET NORSKE VERITAS GERMANISCHER LLOYD BUREAU VERITAS LLOYD`s REGISTER OF SHIPPING ABS med flera är en självklarhet för oss. Företaget ALMiG är certifierat enligt: IRIS 02 ISO 9001: 2008 ISO 14001: 2004 Motto: Den som har slutat att bli bättre, har slutat att vara bra! Ren och torr tryckluft direkt på din arbetsplats tack vare 4-i-1-systemet! högkvalitativ tryckluft ekonomiskt framställd en mångfald av varianter tack vare modulär uppbyggnad anslutningsklar, kompakt och tyst tillförlitlig teknik, väl beprövade komponenter

3 3 INTELLIGENT BYGGLÅDESYSTEM Hela serien finns självklart även utan behållare COMBI 2S - 7S Behållare 200 l COMBI Behållare 270 l COMBI Behållare 500 l

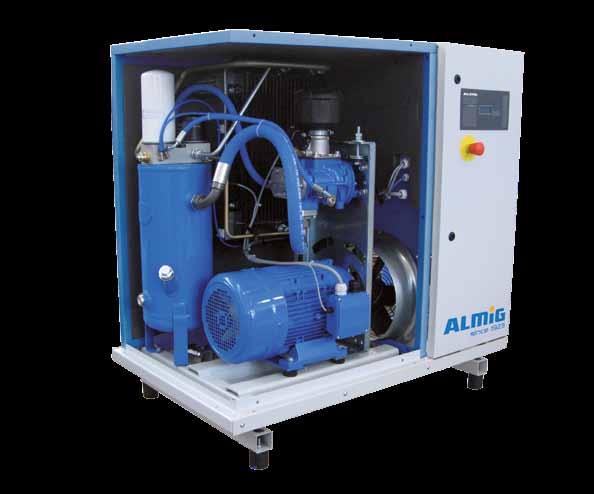

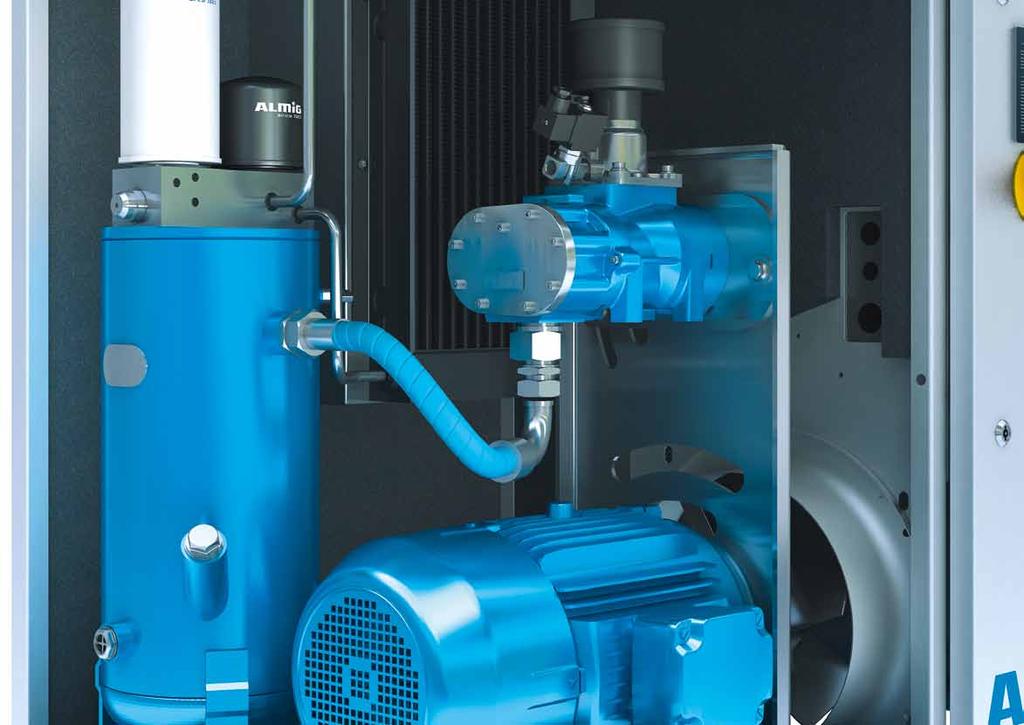

4 4 Avskiljarsystem 1 Air Control 2 Drivsystem 3 Kompressor 4 Kylenhet 5 Systemfläkt 6 Drivmotor 7 högsta möjliga kvalitet hos tryckluften genom beprövad flerstegsavskiljning kompressorns intelligens; tänker, övervakar, dokumenterar högeffektiv, driftsäker kilremsdrift kraftfull, utmärkt verkningsgrad den stora kylarean ger lägsta möjliga utloppstemperatur hos tryckluften och optimala kylvätsketemperaturer kraftfull, effektiv, hög kapacitet robust drivmotor, dimensionerad med reserver COMBI, en utomordentlig totallösning för: Beredning 8 som standard med kyl, för- och efterfilter (Combi 2S-7S endast kyl), som tillval utan kyl, för- och efterfilter finns tillgängliga mindre tryckluftsbehov decentral tryckluftsalstring

5 5 INTELLIGENT KOMPONENTUPPBYGGNAD 5 COMBI Beredning: som standard med kyl, för- och efterfilter* (Combi 2S-7S endast kyl),som tillval utan kyl, för- och efterfilter finns tillgängliga * Detta innebär enligt DIN ISO : Restbeståndsdelar i tryckluften Mängd Klass Olja 0,1 mg/m 3 2 Partiklar < 1 µm 2 Vatten TDP 3-5 C/37-41 F 5

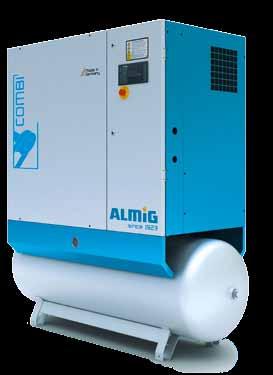

6 6 INTELLIGENT 4-I-1-SYSTEM COMBI tystgående kompaktenhet som tar lite plats Produktserien COMBI är en platssparande och ekonomisk 4-i-1-lösning från ALMiG. Den förenar kompressor, kyl och behållare i en kompakt och effektiv enhet. Maskinerna är tystgående och tar endast 1m 2 i anspråk och kan därför placeras direkt där du behöver tryckluft. Härigenom sparar ditt företag in på investeringar i dyra tryckluftsledningar. Ännu en fördel med dessa nya kompakta enheter är den ringa vikten och de goda transportegenskaperna. En gaffeltruck är nog för att installera hela tryckluftsstationen på plats. Produktpaletten omfattar: 3 olika storlekar på behållaren: COMBI 2S - 7S: 200 l standard COMBI : 270 l standard / 500 l tillval COMBI 16-22: 500 l standard Självklart finns hela COMBI-serien även utan behållare med/utan kyl med/utan tryckluftsfilter olika styrningar efter dina behov samt ännu fler fördelar COMBI, den kompletta tryckluftsstationen Såhär eller COMBI! Kompressor Behållare Tork Filter den kompletta tryckluftsstationen

7 7 DATA OCH FAKTA COMBI 50 Hz 2S mm (in) kg (lbs) mm (in) kg (lbs) mm (in) kg (lbs) mm (in) kg (lbs) mm (in) kg (lbs) 125 (276) 150 (331) 190 (419) 210 (463) 3S 720 x 550 x (287) 1100 x 550 x (342) 1400 x 550 x (430) 215 (474) 4S (28,3 x 21,6 x 37,4) 135 (298) (43,3 x 21,6 x 37,4) 160 (353) (55,1 x 21,6 x 49,2) 200 (441) 220 (485) 5S 140 (309) 165 (364) 205 (452) 225 (496) 7S 145 (320) 170 (375) 210 (463) 230 (507) 6 COMBI m 3 /min m 3 /min m 3 /min kw 2S 0,27 0,21-2,2 3S 0,38 0,30-3 4S 0,55 0,47 0,34 4 5S 0,76 0,67 0,55 5,5 7S 0,98 0,92 0,82 7,5 6 0,83 0,72 0,62 5,5 8 1,10 1,04 0,85 7,5 11 1,60 1,39 1, ,97 1,84 1, ,18 1,94 1, ,37 2,10 1, ,85 2,62 2,31 18,5 22 3,34 3 2,69 22 Luftflöde enligt ISO 1217 (bilaga C-1996) 8 bar 10 bar 13 bar 285 (628) Motormärkeffekt 60 Hz 320 (705) COMBI Luftflöde enligt ISO 1217 (bilaga C-1996) 100 psig 125 psig 150 psig 190 psig acfm acfm acfm acfm HP 2 / 3S / 4S / 5S ,5 5 / 7S ,5 7 / 10S / ,5 8 / / / / / / / Variante 400 (882) 435 (959) 465 (1025) 500 (1102) (639) 325 (717) 405 (893) 440 (970) 470 (1036) 505 (1113) 1120 x 685 x x 685 x x 685 x x 685 x (650) 330 (728) 410 (904) 445 (981) 475 (1047) 510 (1124) (44,1 x 27 x 44,4) (44,1 x 27 x 44,4) (44,1 x 27 x 66,1) (74,8 x 27 x 66,1) (672) 340 (750) 420 (926) 455 (1003) 485 (1069) 520 (1146) (717) 360 (794) 440 (970) 475 (1047) 505 (1113) 540 (1190) (1001) 494 (1089) 639 (1409) 679 (1497) 1480 x 780 x x 780 x x 780 x (1043) 513 (1131) 658 (1451) 698 (1539) (58,3 x 70,1 x 54,1) (58,3 x 70,1 x 54,1) (74,8 x 30,7 x 76,8) (1144) 559 (1232) 704 (1552) 744 (1640) Motormärkeffekt Kompressor Kompressor och Kompressor och behållare (utan och med ) Vikt Vikt 200 l (53 gal) 270 l (71 gal) 500 l (132 gal) Utan Vikt Vikt Vikt Med Utan Värmeåtervinningssystem finns från modell COMBI 6 el. COMBI 6 / 8 Med Utan Med

8 INTELLIGENTE DRUCKLUFT MADE IN GERMANY Inriktade på kundens behov Med våra innovativa systemkoncept kan vi erbjuda kundspecifi ka lösningar för så gott som alla tillämpningsområden. Vår ambition ligger inte i att sälja kompressorer. Vi ser oss som en kompetent systemleverantör som alltid kan erbjuda en lösning, alltifrån tryckluftproduktion till den sista tryckluftsförbrukaren. Detta gäller inte bara under projektering och installation av din nya kompressor eller kompressorstation, utan det sträcker sig självfallet vidare till alla aspekter av service, underhåll och visualisering. Sätt oss på prov! Skruvkompressorer 2,2 500 kw Kolvkompressorer 1,5 55 kw Turbokompressorer kw Blower 1,5 55 kw Komplett tryckluftstillbehör Styra, reglera, övervaka med konstant varvtal med energibesparande varvtalsreglering oljefri, med vatteninsprutning oljefri, tvåsteg torr Tillgängliga driftsätt: kilrem växel direkt oljesmord oljefri normal- medel- högtryck Booster fl yttbar/stationär Tillgängliga driftsätt: kilrem direkt oljefri radiell, trestegs komprimering med/utan ljuddämpande huv Tillgängliga driftsätt: växel med konstant varvtal med energibesparande varvtalsreglering Tillgängliga driftsätt: kilrem direkt kyl varmregenererande HOC (heat of compression) aktiv kol absorbenter fi lter, alla fi nhetsgrader kondensathantering värmeåtervinningssystem rörledningar Alla komponenter är optimalt anpassade till kompressorerna styrningar för växling av grundlast förbrukningsberoende kombinationsstyrningar visualisering (vi visar din tryckluftscentral på din pc) telemonitoring (hotline för din tryckluftscentral) Leaflet_COMBI_SE_01/12 Våra kvalitetskrav för din driftsäkerhet ISO 9001 ISO IRIS Din ansvarige fackrådgivare ALMiG Sverige AB Topplocksgatan 4 SE Malmö Tel försäljning: info@almig.se
