Kolvkompressorer av industrikvalitet Kapacitet 0,87 till 16,10 m³/min tryck 7 till 35 bar.

Transkript

1 Kolvkompressorer av industrikvalitet Kapacitet 0,87 till 16,10 m³/min tryck 7 till 35 bar

2 Vad förväntar du dig av en kolvkompressor av industrikvalitet? Avgörande är lönsamheten det gäller både för kolv- kompressorer och för alla andra maskiner som används inom industrin. Kolvkompressorer blir optimalt lönsamma när de kan användas tillförligtligt, är robusta och kräver lite innehåll, håller länge och är flexibla. Precis som industrikolvkompressorer från Kaeser Kompressorer. Kolvkompressorer för industrin från Kaeser erbjuder Industrikolvkompressorer Made in Germany Kaesers kompressorblock består av material med särskilt hög kvalitet. Komponenterna kontrolleras, bearbetas och monteras med största noggrannhet. Resultatet: ett kompressorblock med extremt lång livslängd och hög kapacitet. - Know-how från mer än 100 års erfarenhet av tillverkning av av precisionsmaskiner - Kvalitetskompressorblock "Made in Germany" från med omfattande kvalitetskontroll, material av hög kvalitet och genomtänkt konstruktion - Höga tryckluftsmängder, stor säkerhet, lågt underhållsbehov och lång livslängd - Energieffektiva drivmotorer i verkningsgradklass enligt "EU eff2"-normen - Mångsidiga användningsmöjligheter för alla typer av tryckluftsbehov - Beprövade, oljesmorda och oljefritt komprimerande kompressorer. Högkvalitetscylindrar Tack vare den jämna, definierade ytstrukturen på de specialbehandlade innerväggarna av cylindern behöver cylindern inte "köras in". Efter idrifttagningen uppstår ingen nämnvärd beläggning. Tysk kvalitet I vår fabrik i Coburge tillverkar vi varje enskilt kompressorblock enligt dagens tillverkningsstandarder. Alla komponenter, t.ex. tryckströmbrytare, magnetventiler och tryckluftsbehållare, väljer vi ut efter stränga kvalitetsmått. Den genomtänkta modulkonstruktionen och de praktiska detaljerna gör det möjligt att erbjuda individuella, kundspecifika och ekonomiska lösningar för alla typer av tryckluftsbehov. Ventiler i rostfritt stål Ventilerna är tillverkade av rostfritt stål och har ventiltungor med värmeavledande slagbegränsning. Detta gör det möjligt att stänga ventilerna helt och förhindrar koksning. Detta ger en garanterat hög livslängd. Precisionstillverkning Erfarenhet av nära 100 års byggande av precisionmaskiner, skolade medarbetare och högmodern bearbetningsförfarande gör att den höga Kaeserkvaliteten säkert kan bibehållas. Vårt svar: - Kompressorblock Made in Germany - Modulära system enligt byggklossprincipen - Omfattande kvalitetssäkring Grundlig provkörning För att effekt och säkerhet ska stämma överens genomgår alla kompressorer omfattande tester innan leverans. Inom ramen för QM-systemet kontrolleras alla detaljer av komponenterna. Först när vi har sett att kompressorn klarar sitt jobb under realistiska driftförutsättningar får den överlämnas till kunden.

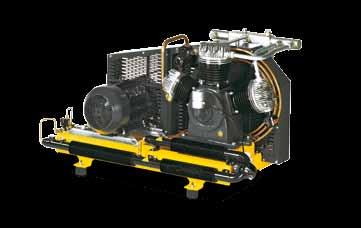

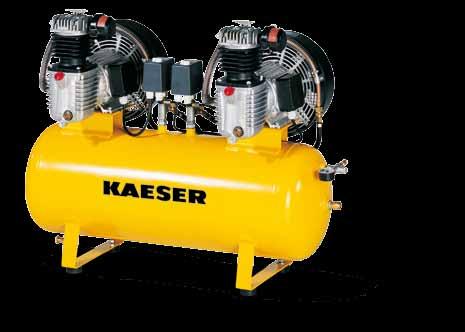

3 Robust och hållbar tack vare låga varvtal Dubbelsystem Aggregat till 35 bar Två kompressoraggregat på en tryckluftsbehållare, kompakt och utrymmessnål. Alltid säker tryckluftsförsörjning, även medan underhållsarbete utförs på kompressoraggregatet perfekt som extra kompressor och om tryckluftsbehållare redan finns Tryck: 35 bar Oljesmorda och oljefritt komprimerande modeller Omedelbart redo att användas Kan utrustas med ljuddämpningshuv (upp till ) Direktkopplat aggregat Drivmotorn sitter direkt vid kompressor blocket; robust och hållbart tack vare ett lågt varvtal på varv/min. robust och lång livslängd tack vare låga varvtal ( l/min) Högeffektiv kylning Cylinderhuvuden av aluminium med utmärkt värmeavledning för längre livslängd. Aggregat av inbyggnadstyp Oljefritt komprimerande aggregat av inbyggnadstyp med mit 1:1 direktdrift Kan även levereras som aggregat 550 Två tryckströmbrytare Kompressorerna startar utan mottryck. Till- och frånkopplingstrycket kan ställas in separat för varje kompressor. Dubbelkylning Högeffektiv kylning med dubbel luftström. Tekniska data Insugsvolym Eff. kapacitet 1) Motoreffekt 2) Antal cylindrar Tryckluftsbehållare Ljudtrycksnivå 3) Bredd mm Djup mm Höjd mm Vikt kg l/min vid 6 bar vid 8 bar kw db(a) KCCD KCCD D D x 130 2x 350 2x 450 2x 130 2x 350 2x 450 2x 630 2x 840 2x 230 2x 420 2x 80 2x 230 2x 300 2x 80 2x 230 2x 300 2x 440 2x 590 2x 152 2x 252 2x 73 2x 210 2x 280 2x 73 2x 210 2x 280 2x 410 2x 544 2x 0,75 2x 1,7 2x 2,4 2x 0,75 2x 1,7 2x 2,4 2x 3 2x 4 2x 1,5 (2,2) 4) 2x 2,2 2x 1 2x 1 2x 2 2x 1 2x 2 2x Med ljuddämpningshuv Ljudtrycksnivå 3) db(a) Startsätt Motorskydd Vibrationsdämpare 1) Eff. kapacitet uppmätt enligt VDMA-enhetsblad ) Elanslutning: 400 V, 50 Hz, 3 Ph 3) Ljudtrycksnivå enligt ISO 2151 och grundläggande normen ISO , tolerans: ±3 db(a) Dubbelsystem 10 bar Direktstart, tryckavlastad Standard med överströmutlösare Standard Dubbelsystem 7 bar (oljefritt komprimerande) Tekniska data Aggregat 35 bar Oljefritt komprimerande aggregat av inbyggnadstyp K K K K K K K K G/H35 -G/H35 -G/H35 -G/H35 -G/H35 -G/H35 -G/H35 -G/H Insugsvolym l/min Eff. kapacitet 1) vid 6 bar vid 12 bar Motoreffekt 2) kw 2, ,5 7, ,5 0,75 1,5 (2,2) 2) 2,2 7,5 1,1 2, ,5 Max. arbetstryck bar Antal cylindrar Kompressorvarvtal 1/min Ljudtrycksnivå 3) db(a) Ljudeffektnivå 4) db(a) Bredd mm Djup mm Höjd mm Vikt kg Kontrollera beroende på Kontrollera beroende på Autom. Y/D-start Inga krav Tillval Tillval Tillval Tillval Tillval monteringssituation monteringssituation Vibrationsdämpare Standard 1) Eff. kapacitet uppmätt enligt VDMA-enhetsblad ) Elanslutning: 400 V, 50 Hz, 3 Ph 3) Ljudtrycksnivå enligt ISO 2151 och grundläggande normen ISO , tolerans: ± 3 db(a) 4) Ljudeffektnivå enligt ISO 2151 och grundläggande normen ISO , tolerans: ±3 db(a)

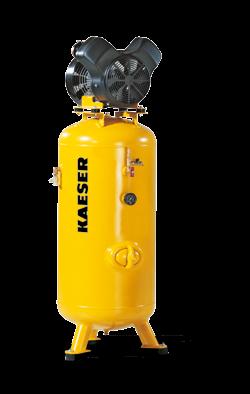

4 Oljefritt komprimerande kompressorer är tysta och kräver lite underhåll Direktkopplade anläggningar Mycket kompakt konstruktion med direktkoppling mellan drivmotorn och kompressorblocket Mycket hög livslängd tack vare kolvringar av teflon och lågt varvtal ( /min Tryckluftsbehållare med invändig behandling Dubbelkylning Effektiv kylning med dubbel luftström; den inre kylningen av vevhuset har ett maxtryck på 10 bar ( 401 till 840). Tekniska data Insugsvolym l/min Eff. kapacitet 1) vid 6 bar vid 8 bar Tryckluftsbehållare 2) l Motoreffekt kw Cylinderantal Kompressorvarvtal 1/min Ljudtrycksnivå 4) db(a) Bredd mm Djup mm Höjd mm bar 10 bar, liggande 10 bar, stående Direktdrivning Direktkopplade aggregat ger en kompaktare konstruktion. De kräver inget underhåll och arbetar utan överföringsförluster St St St ,75 1,4 (2,2) 3) 2,2 2, , Vikt kg Modell med ljuddämpningshuv Huv över huv Huv över aggregat Huv över aggregat Ljudtrycksnivå 4) db(a) ) Eff. kapacitet uppmätt enligt VDMA-enhetsblad ) invändigt rostskyddsbehandlade tryckbehållare 3) verkligt krävd effekt (max. motoreffekt) 4) ljudtrycksnivå enligt ISO 2151 och grundläggande normen ISO , tolerans: ±3 db(a)

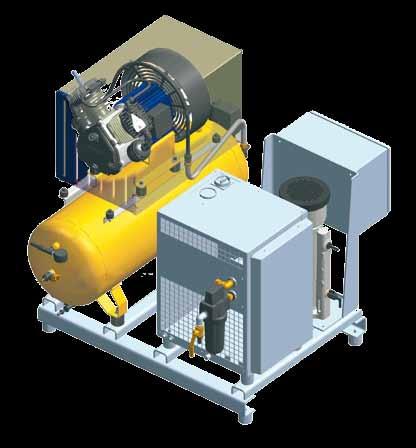

5 Måttbeställda lösningar för alla användningsområden Som leverantör av tryckluftssystem med många års erfarenhet och nöjda kunder inom alla branscher har Kaeser Kompressoren alltid en perfekt och skräddarsydd lösning för just era specifika användningsområden. För byggklossystemen till våra industrikolvkompressorer tillverkar vi nyckelfärdiga tryckluftsanläggningar för alla kapacitets- och tryckbehov och alla kvalitetskrav. 2 7 Grundramanordning för produktion av styrluft till tryckmaskiner Kolvkompressor med direktdrivning 2 Ljuddämpningshuv 3 Tryckluftsbehållare invändigt rostskyddsbehandlad Kyltork Mikrofilter 6 Kondensatbehandlingssystem 5 7 Styrenhet Bryggerier Bryggerier använder :s industriella kolvkompressorer för att ge pålitlig försörjning av tryckluft till exempel för luftning av kryddorna. Vintersport I snökanoner används :s kolvkompressorer för att ge ett jämnt snötäcke och förlänger vintersäsongen i skidbacken. Forskning och vetenskap Laboratorieluft som används inom kemisk och farmaceutisk industri måste uppfylla höga renhetskrav med :s kompressorer och tryckluftsbehandlingssystem är det här inget problem. Brandskydd Sprinklersystem måste ALLTID fungera. Den som behöver pålitlig tryckluftsförsörjning är på den säkra sidan med :s kolvkompressorer. Vintillverkning Tryckluft från :s kolvkompressorer används i pneumatiska skärverktyg för vinrankor och underlättar det hårda arbetet vintertid på vingården. Tryckeri Inom tryckerier används processoch styrluft från :s kompressorer för att man ska kunna hålla schemat, få en ekonomisk drift och låga tillverkningskostnader.

6 Välj önskad behandlingsgrad efter behov/tillämpning: Tryckluftsbehandling med kyltork (tryckdaggpunkt +3 C) Användningsexempel: Val av behandlingsgrad enl. ISO FB / FC FE/FF FG FFG T Aquamat DHS Förklaringar ECO DRAIN Förfi lter Mikrofi lter Aktivt kolfi lter Kombination av mikrofi lter och aktivt kolfi lter Kyltork Aquamat Tryckhållningssystem Tryckluftsbehållare Trycklufts-kvalitetsklasser enligt ISO (2010): Färgsprutor, pulverlackering Förpackningsindustri, styroch instrumentluft Damm Vatten Olja Bakterier DHS FE FFG Tork Aggregat 0 Fasta partiklar/damm max. antal partiklar per m³ av en partikelstorlek med d [µm]* 0,1 d 0,5 0,5 d 1,0 1,0 d 5,0 t.ex. för renluft- och renrumsteknik efter s godkännande Obehandlad Kompressor ej defi nierat ej defi nierat ej defi nierat ej defi nierat ej defi nierat Partikelkoncentration C p [mg/m³]* Aquamat 6 0 < C p < C p 10 X C p > 10 Vatten Tryckdaggpunkt [ C] t.ex. för renluft- och renrumsteknik 0 efter s godkännande 1 70 C 2 40 C 3 20 C C C C Koncentration flytande vattenandel C W [mg/m³]* 7 C W 0,5 8 0,5 < C W < C W 10 X C W 10 Olja Total oljekoncentration (flytande, aerosol + gasformig) [mg/m³]* t.ex. för renluft- och renrumsteknik 0 efter s godkännande 1 0,01 2 0,1 3 1,0 4 5,0 X > 5,0 *) vid referensvillkor 20 C, 1 bar(a), 0 % luftfuktighet Kompressorer AB Box Täby Telefon: Fax: info.sweden@kaeser.com P-414SE/11 Tekniska ändringar förbehållna!
