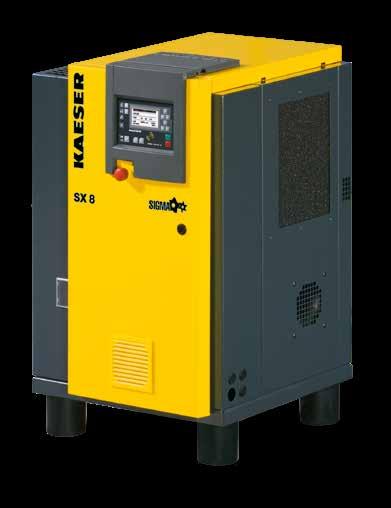

1 KOMPRESSORER Skruvkompressorer Serie SX Med den världsberömda SIGMA PROFILEN Kapacitet 0,26 till 0,81 m³/min, tryck 5,5 till 15 bar

2 Serie SX SX liten och stark Dagens användare förväntar sig hög tillgänglighet och effektivitet även av små kompressorer. SX-skruvkompressorerna uppfyller dessa förväntningar till fullo. De producerar inte bara mer tryckluft med mindre energi, utan uppfyller även alla önskningar när det gäller mångsidighet, användar-, underhållsoch miljövänlighet. Mer tryckluft för pengarna SX-skruvkompressorerna har en betydligt högre prestanda än föregångarna. Detta har kunnat uppnås genom att optimera skruvkompressorblocket och minimera de interna tryckförlusterna. Det motsvarar, beroende på driveffekt, upp till 14 procent ökad kapacitet. Låg energiförbrukning Hur ekonomisk en maskin är beror på den totala kostnaden under sin totala livscykel. När det gäller kompressorer står energikostnaderna för den högsta andelen. Därför har Kaeser lagt största vikt vid att göra SX-modellerna så energieffektiva som möjligt. Grunden till det utgörs av det optimerade skruvkompressorblocket med den energisparande SIGMA PROFILEN. Dessutom bidrar styrningen SIGMA CONTROL 2 och ett avancerat kylsystem med en tvåflödesfläkt till att göra driften energisnål. Genomtänkt konstruktion SX-modellerna övertygar även med sin väl genomtänkta och användarvänliga konstruktion. Den vänstra halvan av huven kan enkelt tas bort så att man får en tydlig översikt över de smart anordnade komponenterna: Alla underhållsställen är lättåtkomliga. Huven är utrustad med en ljuddämpande panel vilket i stängt tillstånd ger en behagligt låg ljudnivå. Dessutom tjänar huven med fyra insugsöppningar till att skapa en separat lufttillförsel för kylning av anläggningen, motorn, kopplingsskåpet och kompressorinsugsluften. Tack vare sin konstruktion kräver SX-kompressorerna dessutom mycket litet utrymme. Modulära anläggningskoncept SX-kompressorerna finns i grundutförande med påbyggd energisparande kyltork, och i utförandet "AIRCENTER" med kyltork och tryckluftsbehållare på undersidan (se bilden till höger). Detta modulära anläggningskoncept ("byggstensprincipen") gör att enheterna kan användas på många olika sätt. Investering tryckluftsanläggning Underhållskostnader Energikostnadsbesparing genom teknisk optimering Energikostnader Möjlig energikostnadsbesparing 2

3 KOMPRESSORER Modulär konstruktion säker användning Bild: SX Aircenter 3

4 Name: Level: Valid until: 4

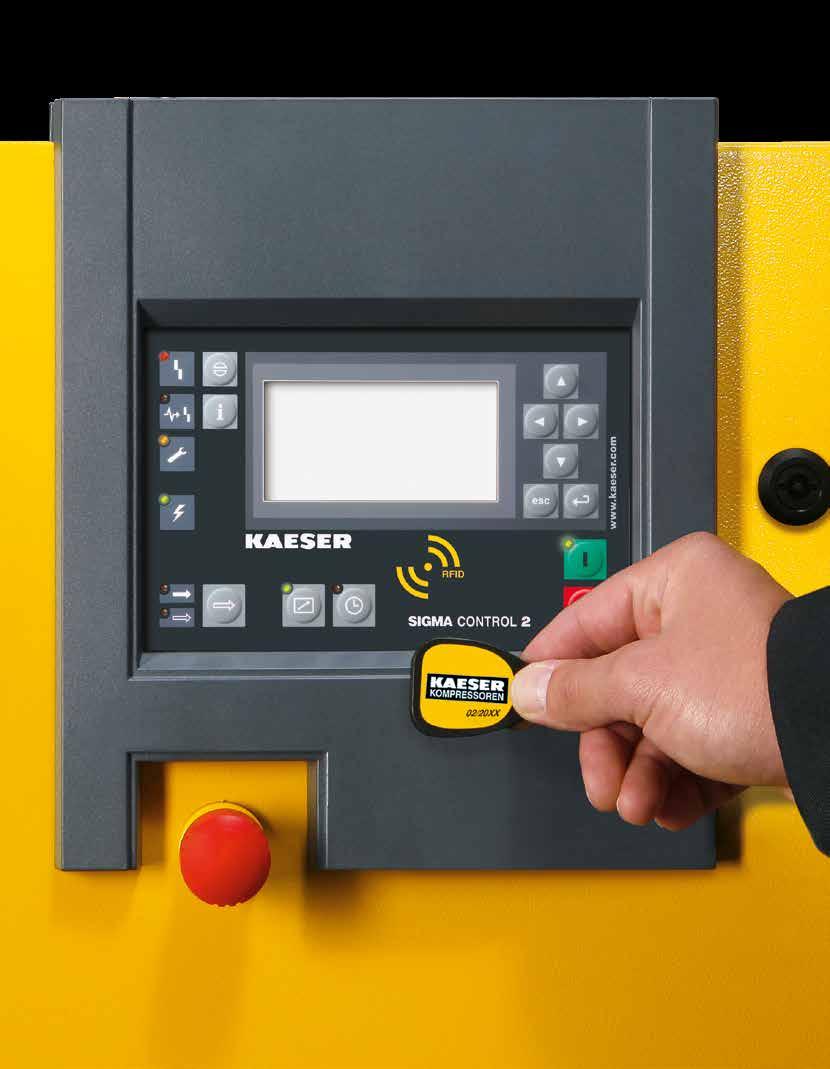

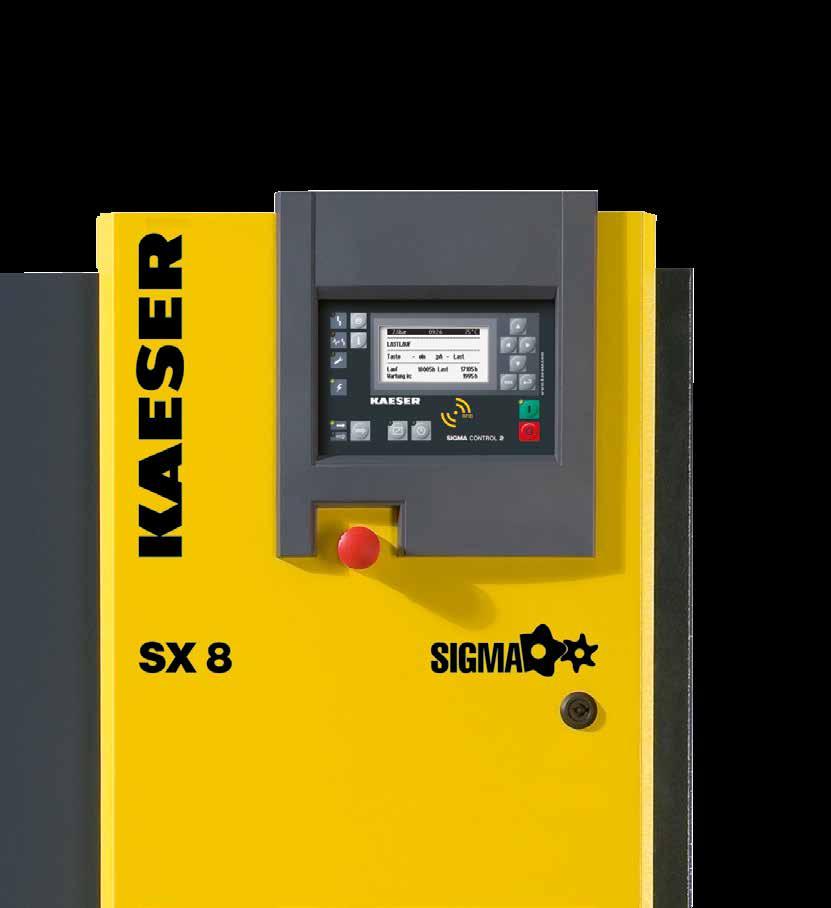

5 KOMPRESSORER Serie SX Måttstocken för effektivitet och jämn gång Kompressorblock med Sigma Profil "Hjärtat" i alla SX-anläggningar är skruvkompressorblocket med den energisbeparande SIGMA PROFILEN. Utvecklingsingenjörerna hos KAESER har än en gång kunnat öka dess effektivitet. Genom att högeffektiva IE2-drivmotorer används kan man spara ytterligare energi. Styrning SIGMA CONTROL 2 Denna nya styrning möjliggör en effektiv styrning och övervakar kompressorns drift. Den stora displayen och en RFID-läsare gör kommunikationen enklare. Variabla gränssnitt ger ökad flexibilitet. SD-kortplatsen gör uppdateringarna enklare Energibesparing = Ca 12 % effektivare aktuell Serie SX 4 tidigare Serie Ännu tystare Framstegen kommer ljudlöst: Den nya kylluftsdragningen möjliggör optimal ljuddämpning och ännu bättre kylning. Det går att utan vidare föra ett samtal i normal samtalston bredvid en SX-kompressor i drift. Upp till 12 % effektivare De aktuella SX-skruvkompressorerna är nu upp till 12 % effektivare än sina föregångare. Vid en årlig användning på tim betyder det med ett elpris på 0,20 /kwh på 10 år en energibesparing på ca 1 242, (för SX 4). 5

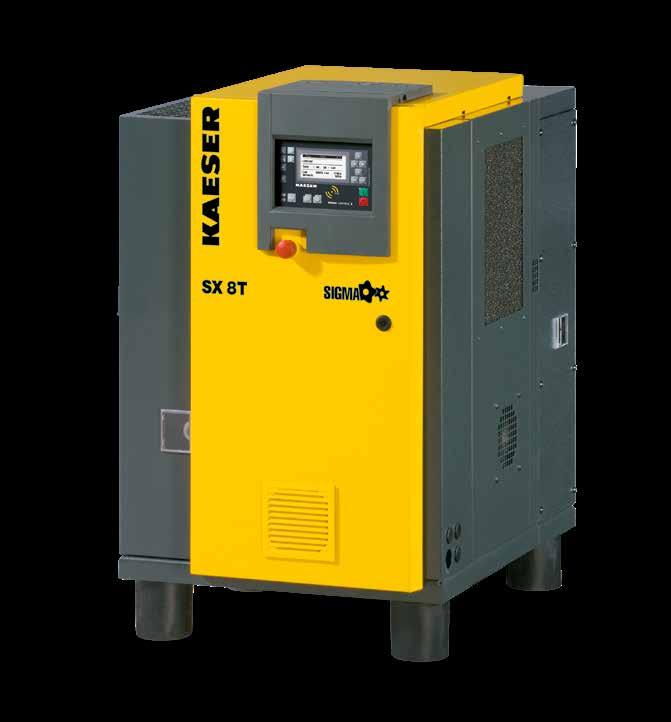

6 Bild: SX 8 T 6

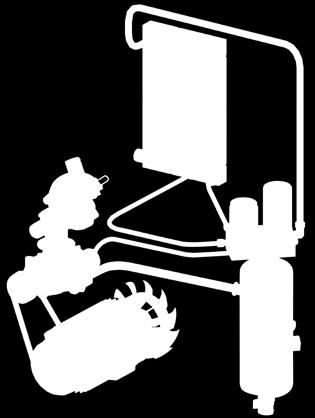

7 KOMPRESSORER Serie SX T Med utrymmesbesparande integrerad energisnål tork Omkopplings beteende Energisparreglering KAESER-kyltork Vanlig kyltork med kontinuerlig reglering Energibesparing KAESER Tid (min) Energisparreglering Den integrerade kyltorken är mycket effektiv tack vare sin energisparreglering. Den arbetar bara när det finns ett behov av tryckluft för torkning: Det ger tryckluftskvalitet som passar för ändamålet och maximal kostnadseffektivitet. Kylning med två flöden Den mycket effektiva tvåflödesfläkten är mycket tyst. Separat ledning av luften som ska komprimeras liksom kylluften till luft/fluidkylare och motor ger reserver för omgivningstemperaturer på upp till 45 C. T-modellernas torkar har en separat kylning. Automatisk avledare Kyltorken är utrustad med en ECO-DRAIN-kondensatavledare. Den arbetar nivåberoende och utan tryckluftsförluster. Detta sparar energi och bidrar till ökad driftsäkerhet. Tysk kvalitet Skruvkompressorer och kyltorkar tillverkas med den världsberömda KAESER-kvaliteten med hög andel egentillverkning uteslutande i företagets fabriker i Coburg och Gera. 7

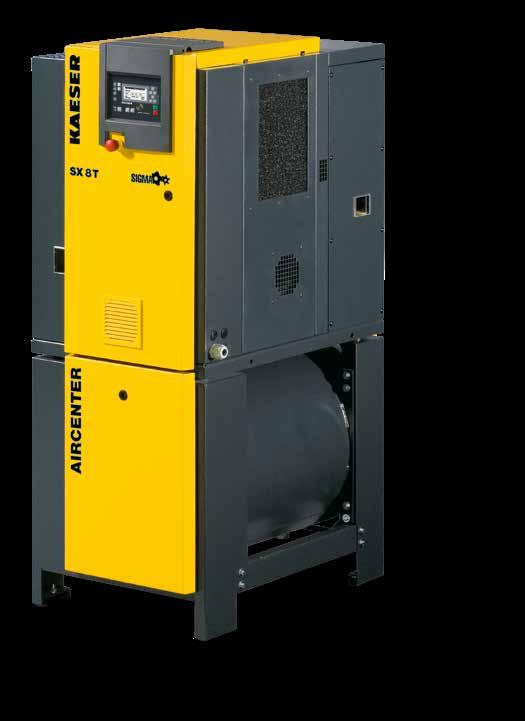

8 Bild: AIRCENTER 8 8

9 KOMPRESSORER SX AIRCENTER Den utrymmesbesparande och effektiva tryckluftsstationen Anslut och starta Som kompakt och komplett tryckluftsstation behövs endast en elanslutning och anslutning till tryckluftsnätet. Inga ytterligare installationsarbeten krävs. Tryckluftsbehållare med lång livslängd Tack vare sin korrosionshämmande inre lackering har SX-AIRCENTER-anläggningarnas tryckluftbehållare en betydligt längre livslängd än konventionella tryckluftsbehållare. Underhållsvänligt uppbyggd Vänstra halvan av huven kan enkelt tas bort vilket gör alla underhållsställen lättåtkomliga. Trots det har man kunnat minska uppställningsytan ännu mer. Synglas gör det möjligt att kontrollera vätskenivån och remspänningen utifrån under drift. Lättillgängliga servicedelar Alla underhålls- och servicedelar är lättillgängliga. Det förkortar servicebetingade stillestånds- och monteringstider. Detta bidrar till ökad tillgänglighet för tryckluften och lägre driftkostnader. 9

10 10

11 KOMPRESSORER 11

12 Utrustning Hela anläggningen Redo för drift, helautomatisk, superljuddämpad, vibrationsdämpad, pulverlackerade paneler; kan användas även vid omgivningstemperaturer på upp till +45 C. Skruvkompressorblock Enstegs, med kylvätskeinsprutning för optimal kylning av rotorerna; original Kaeser-skruvkompressorblock med Sigma Profil. Elmotor Premium Efficiency IE2, tyskt kvalitetsfabrikat, IP 54. Kylvätske- och ventilationssystem Bikakeformade insugsfilter, pneumatisk inlopps- och avluftningsventil, kylvätskeavskiljarbehållare med trestegs avskiljningssystem; säkerhetsventil, minimitryckbackventil, termoventil och vätskefilter i kylvätskekretsen, kombinerad kylvätske- och tryckluftskylare. Kyltork (vid utförande T) Med elektroniskt styrd kondensatavledare. Kylkompressor med energisbeparande cyklisk avstängningsfunktion; kopplad till kompressormotorns driftläge vid stillestånd. Kontinuerlig drift kan som alternativ väljas på installationsplatsen. Elkomponenter Elskåp IP 54, elskåpsventilation, automatisk Y/D-start, överlastrelä, styrtransformator. SIGMA CONTROL 2 Lysdioder i gult, grönt och rött för att visa driftstillstånd; klartextdisplay, 30 språk kan väljas, beröringskänsliga knappar med symboler; helautomatisk övervakning och reglering, Dual-, Quadro-, Variostyrning och modulering kan väljas som standard. Gränssnitt: Ethernet, dessutom valfria kommunikationsmoduler för: Profibus DP, Modbus, Profinet och Devicenet. Kortplats för SD-kort för dataregistrering och uppdateringar. RFID-läsare, webbserver. Konstruktion Grundutförande Insugsfilter Inloppsventil Kompressorblock Drivmotor Vätskeavskiljarbehållare Tryckluftsefterkylare Vätskekylare Fluidfilter, separatorfilter Fläkt 12

13 KOMPRESSORER KOMPRESSOREN Vyer Sedd framifrån Sedd bakifrån Sedd från vänster Sedd från höger 3-D-vy Grundutförande T utförande med integrerad kyltork AIRCENTER utförande med kyltork och tryckluftsbehållare

14 Tekniska data Grundutförande Modell Arbetstryck Kapacitet * total anläggning vid arbetstryck max. övertryck Motorns märkeffekt Mått BxDxH Anslutning tryckluft Ljudtrycksnivå ** Vikt bar m³/min bar kw mm db(a) kg SX 3 SX 4 SX 6 SX 8 7,5 0, , ,5 0, , , ,5 0, , , ,5 0, , , ,2 590 x 632 x 970 G ¾ x 632 x 970 G ¾ x 632 x 970 G ¾ ,5 590 x 632 x 970 G ¾ AIRCENTER-utförande med integrerad kyltork (kylmedel R-134a och tryckluftsbehållare) Modell Arbetstryck Kapacitet * total anläggning vid arbetstryck Max. övertryck Motorns Kyltorkens märkeffekt effektförbrukning Tryckförlust kyltork Behållarvolym Mått BxDxH Anslutning tryckluft Ljudtrycksnivå ** Vikt bar m³/min bar kw kw bar l mm db(a) kg AIRCENTER 3 AIRCENTER 4 AIRCENTER 6 AIRCENTER 8 7,5 0, , ,5 0, , , ,5 0, , , ,5 0, , , ,2 0,18 0, x 1090 x 1560 G ¾ ,18 0, x 1090 x 1560 G ¾ ,26 0, x 1090 x 1560 G ¾ ,5 0,26 0, x 1090 x 1560 G ¾ * ) Kapacitet hela anläggningen enligt ISO 1217: 2009, bilaga C: absolut inloppstryck 1 bar (a), kyl- och luftinloppstemperatur 20 C ** ) Ljudtrycksnivå enligt ISO 2151 och grundnorm ISO ; Drift vid maximalt arbetstryck och maximalt varvtal; tolerans: ±3 db(a) 14

15 KOMPRESSORER T-modell med integrerad kyltork (köldmedium R-134a) Modell Arbetstryck Kapacitet * total anläggning vid arbetstryck max. övertryck Tryckförlust kyltork Kyltorkens effektförbrukning Mått BxDxH Anslutning tryckluft Ljudtrycksnivå ** Vikt bar m³/min bar bar kw mm db(a) kg SX 3 T SX 4 T SX 6 T SX 8 T 7,5 0, , ,5 0, , , ,5 0, , , ,5 0, , , ,2 0, x 905 x 970 G ¾ ,2 0, x 905 x 970 G ¾ ,2 0, x 905 x 970 G ¾ ,2 0, x 905 x 970 G ¾

16 KAESER finns över hela världen KAESER KOMPRESSORER är en av världens största kompressortillverkare och leverantörer av tryckluftssystem, och fi nns över hela världen. Filialer och samarbetsföretag i 100 länder förser användarna med toppmoderna, effektiva och pålitliga tryckluftsanläggningar. Erfarna expertrådgivare och ingenjörer erbjuder omfattande rådgivning och utvecklar individuella, energieffektiva lösningar för alla användningsområden inom tryckluft. Den internationella KAESER-gruppens globala datanätverk gör denna systemleverantörs know-how tillgängligt för alla kunder på hela jordklotet. Dessutom säkerställer det högkvalifi cerade globala servicenätet att alla KAESER-produkterna har högsta möjliga tillgänglighet. KAESER Kompressorer AB Box Täby Telefon: Fax: info.sweden@kaeser.com P-651/0SE Tekniska ändringar förbehålles!.6/18
