1 Blåsmaskinsanläggningar i BB-, CB-, DB-, EB- och FB-serien Med den världskända OMEGA PROFILEN Kapacitet 1,5 till 74 m³/min övertryck upp till mbar, vakuum upp till 500 mbar

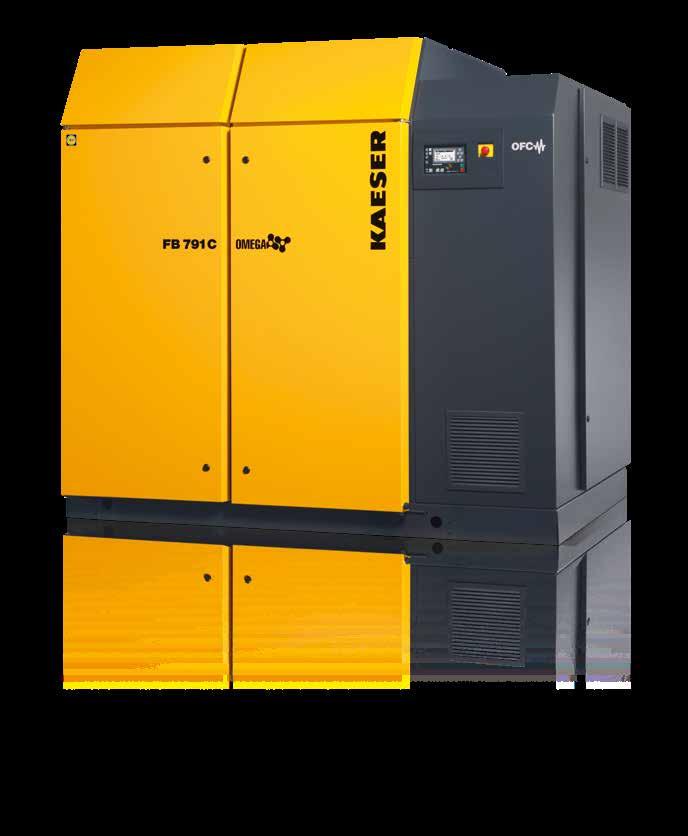

2 COMPACT-blåsmaskin Ett banbrytande anläggningskoncept "COMPACT"-blåsmaskiner från KAESER håller drifts- och underhållskostnaderna nere samtidigt som de är enkla och tillförlitliga att använda. Vår senaste utveckling erbjuder blåsmaskiner med integrerad styrning och frekvensomriktare resp. Y/D-start som minskar kostnaderna för planering, tillverkning, idrifttagning, dokumentation och certifiering avsevärt. Komplettsystem med mekanik, el och elektronik Blåsmaskinsanläggningar i COMPACT-serien levereras komplett med ljuddämpningshuv och tillvalet integrerad frekvensomriktare eller Y/D-start som elektrisk effektdel. Alla elektriska komponenter är dimensionerade för önskade effektdata och kablarna är dragna och programmerade enligt EMC. Egensäkert och kommunikativt Den interna blåsmaskinsstyrningen SIGMA CON- TROL 2 övervakar och reglerar ett antal givare vilka behövs för att få alla relevanta parametrar till en tillförlitlig och ekonomisk drift. Dessutom är det möjligt med fjärrövervakning och fjärrstyrning som bidrar till en optimerad tillgänglighet hos blåsmaskinen. Ett flertal kommunikationsmoduler möjliggör inkopplingen av blåsmaskinsanläggningar styrda med SIGMA CONTROL 2 till maskinövergripande styrningar som SIGMA AIR MANAGER och/eller tekniska styrsystem. Alltid pålitligt och effektivt Liksom alla KAESER-produkter är också blåsmaskinerna i COMPACT-serien konstruerade och producerade för högsta möjliga energieffektivitet, tillförlitlighet och hållbarhet. Tillsammans med låga underhållsoch servicekostnader ger de lägsta möjliga totalkostnader (livscykelkostnader). Komponenter för blåsmaskinsanläggningen Även för blåsmaskinsluft gäller: det är helheten som räknas. Därför erbjuder KAESER KOMPRESSORER individuellt optimerade matningssystem för varje användningsområde från blåsmaskinen, maskinövergripande styrsystem, luftbehandling och rördragning för högsta möjliga energieffektivitet och tillförlitlighet hos hela systemet. Industri-PC-teknik Styrningen SIGMA CONTROL 2 gör det möjligt att effektivt styra och kontrollera blåsmaskinens drift. Tack vare en display och en RFID-läsare förenklas kommunikationen och säkerheten ökar. Variabla gränssnitt ger en hög flexibilitet. SD-kortplatsen gör uppdateringarna enklare. 2

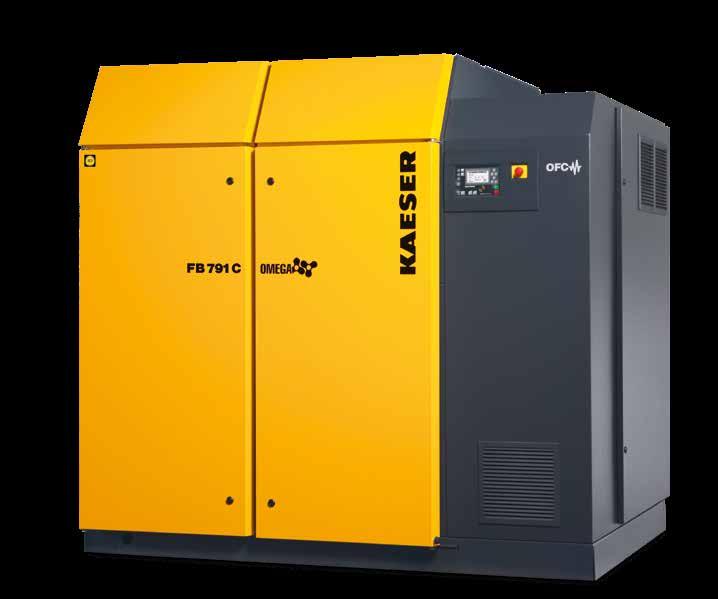

3 Ett komplettsystem "all-in-one" Bild: Serien BBC OFC med styrningen SIGMA CONTROL 2 och integrerad frekvensomriktare 3

4 4

5 COMPACT-blåsmaskin Perfekt konstruerad och tillverkad Robust OMEGA-blåsmaskinblock Tryck på upp till mbar (ö), kompressionstemperaturer på upp till 160 C, brett reglerområde vid frekvensdrift, rotorbalanseringskvalitet Q 2.5 som vid turbinhjul för tystare gång, längre livslängd och litet underhållsbehov. Väl tilltagna lager Cylindriska rullager tar upp de radiellt verkande och ständigt varierande gaskrafterna på rullarna utan den fjädring som uppträder i kullager till 100 procent och uppnår vid samma belastning nominellt upp till tio gånger längre livslängd. Precisionstillverkning KAESER-blåsmaskinblock med raktandade synkronhjul (kvalitet 5f21 minimalt flankspel) har hög leveranskapacitet tack vare de låga spaltmåtten. Den axialkraftsfria raktandningen möjliggör användningen av robusta cylindriska rullager. Omfattande sensorer Ett omfattande program med sensorer och strömbrytare för övervakning av tryck, temperaturer, varvtal, oljenivå och filter säkerställer en tillförlitlig drift av blåsmaskinerna och tillåter dessutom fjärrövervakning och visualisering av driftlägena. 5

6 6

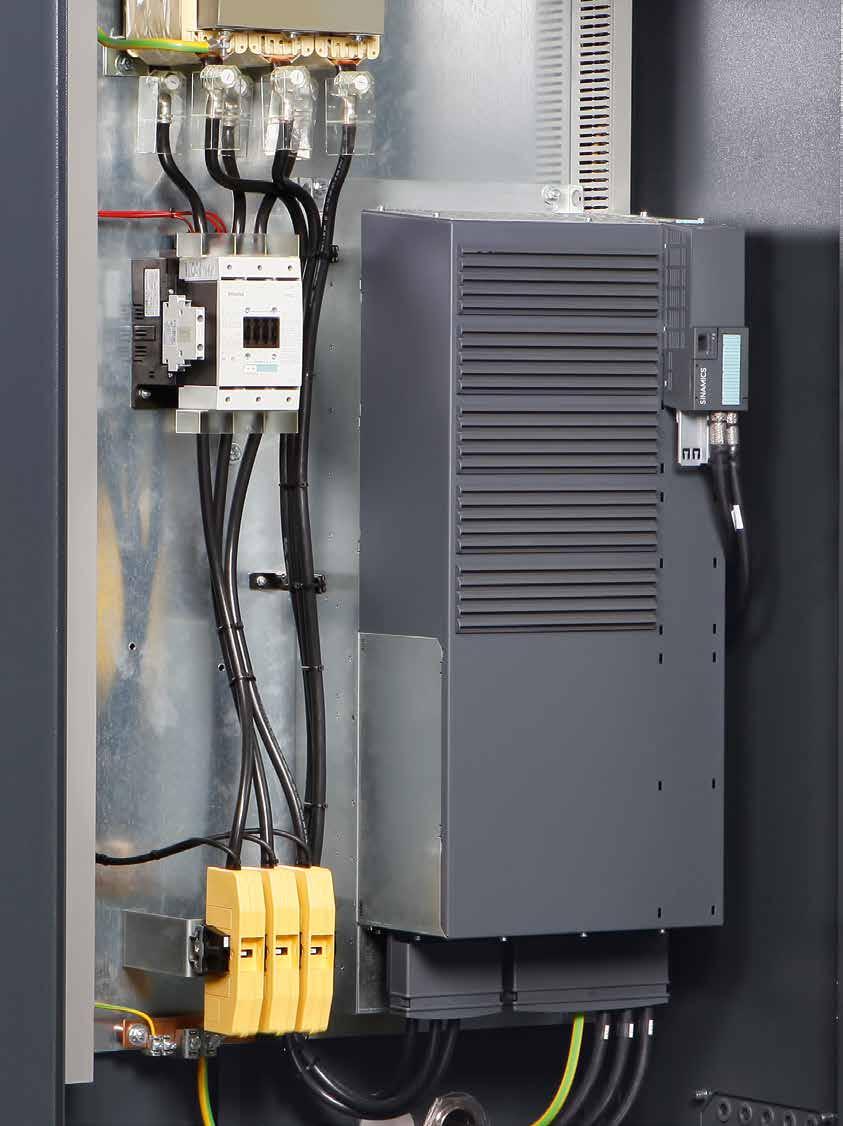

7 COMPACT-blåsmaskin Varvtalsreglerad blåsmaskin i perfekt form Specifik effekt (kw/m³/min) Vanlig varvtalsreglering effektiv KAESER-varvtalsreglering Kapacitet (m³/min) Brett reglerområde Tack vare den optimala anpassningen av blåsmaskinblocket, drivmotorn och frekvensomriktare, säkerställer det breda reglerområdet högsta möjliga energieffektivitet även i samkörning utan brist på luft eller överskott av luft. Alltid rätt styrning Både för blåsmaskiner med Y/D-start och med varvtalsreglering finns en rad olika driftlägen att välja mellan. Det är framför allt av betydelse om flera anläggningar ska kombineras till en enda blåsmaskinscentral. Högkvalitativt kopplingsskåp I kopplingsskåpet finns enbart noggrant utvalda eloch elektronikkomponenter perfekt anpassade till varandra från välkända tyska tillverkare. Där elektromagnetisk kompatibilitet (EMC) krävs är kablarna ordentligt skärmade. Hela anläggningen är EMC-certifierad Samtliga komponenter liksom hela anläggningen är testade och certifierade enligt gällande riktlinjer avseende elektromagnetisk kompatibilitet (EMC). 7

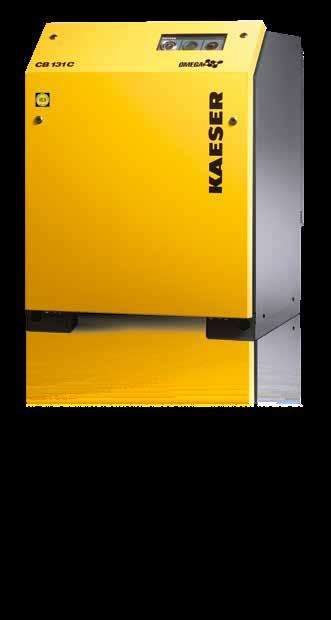

8 Blåsmaskinsprogrammet COMPACT från KAESER Översiktlig instrumentering Blåsmaskin med ljuddämpningshuv utan integrerade elkomponenter har tryckmätare och filterunderhållsindikator (övertrycksdrift) eller filterdifferenstryckbrytare (undertrycksdrift), och som tillval en temperaturgivare för kompressionstemperatur med justerbar gränslägesbrytare. SIGMA CONTROL 2 Styrningen SIGMA CONTROL 2 gör det möjligt att effektivt styra och kontrollera blåsmaskinens drift. En display och en RFID-läsare ger kommunikation och säkerhet. Variabla gränssnitt säkerställer flexibilitet vid databuss-anslutningen. SD-kortplatsen gör uppdateringarna enklare. 8

9 SIGMA AIR MANAGER 4.0 Denna maskinövergripande styrning koordinerar driften av 4, 8 eller 16 blåsaggregat med högsta möjliga energieffektivitet. Dessutom möjliggör den fullständig dokumentation av alla driftsparametrar. 9

10 10

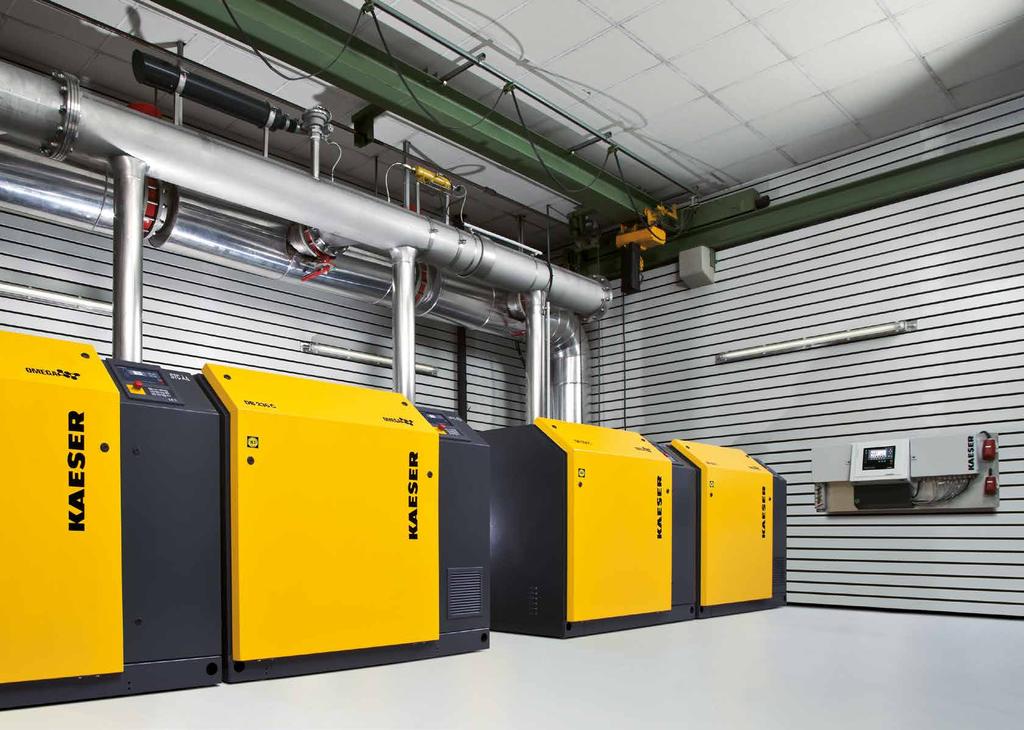

11 Bild: Station med DBC-blåsmaskiner och SIGMA AIR MANAGER för vattenrening 11

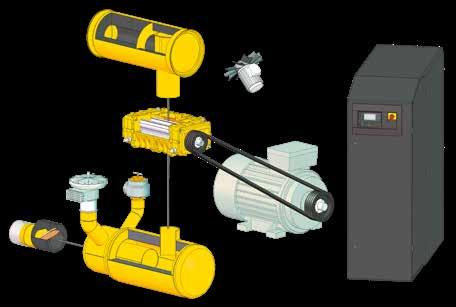

12 Utrustning Blåsmaskinblock Robust och hållbar; energieffektiv OMEGA PROFIL hos vridkolvarna; brett reglerområde Drivmotor Märkesfabrikat; High-Efficiency-motor enligt IE3 med hög verkningsgrad; tre kalledare som standard; vid varvtalsreglerade anläggningar anpassade med OFC-frekvensomformare: centrala, lätt åtkomliga smörjpunkter för motorer med eftersmörjbara motorlager för snabbt och säkert underhåll Ljuddämpning Energimässigt optimal insugning av kall omgivningsluft för blåsmaskinens insugs- och motorkylluft från ljuddämpningshuvens utsida; effektiv dämpning av maskinbullret tack vare tjock beklädnad med tungt skumgummi och ljuddämpningskulisser över till- och frånluftsöppningarna Minskning av pulseringar i processluften efter blåsmaskinblocket i absorptionsljuddämpare med bredbandsverkan; små återstående pulseringar och därmed låg bulleremission till efterföljande rörledningar Kraftöverföring Hög verkningsgrad; automatisk remspänningsreglering för jämn kraftöverföring; kilremsskydd; remspännanordningen fungerar samtidigt som motorlyftanordning vid rembyte Styrning SIGMA CONTROL 2 med blåsmaskinspecifik programvara; Display- och RFID-läsare för effektiv kommunikation och ökad säkerhet; hög flexibilitet och enkel integration i styrsystem med hjälp av variabla gränssnitt; SD-kortläsare för enkla och snabba uppdateringar samt för registrering av driftsdata Luftefterkylare ACA Egenhändigt utvecklad av KAESER för drift med skruvblåsmaskiner, ekonomisk efterkylare ACA; sänkning av blåsmaskinens lufttemperatur på maximalt 10 C över omgivningstemperaturen utan behov av kylvatten. Den elektriska anslutningen kan göras direkt i blåsmaskinens kopplingsskåp Bild: Luftefterkylare ACA Konstruktion Styrningssystem Elskåp Insugsljuddämpare med filter Blåsmaskinblock Kilrem IE3 Premium Efficiency Motor Tryckluftsljuddämpare Avblåsningsventil Startavlastningsventil (tillval) Backventil (tillval) Kompensator Ventilationsfläkt ljuddämpningshuv 12

13 Tekniska data Modell Überdruck Övertryck Unterdruck Undertryck Motorns max. Motor- max. Max. max. max. nenn- leistung Druckdiff erenz menge * Liefer- max. max. märktryck- Max. Max. Max. Druckdiff erenz Saugvermögen effekt skillnad kapacitet* tryckskillnad sugförmåga Rohranschluss Röranslutning Mått med Abmessungen kopplingsskåp och ljuddämpningshuv mit Schaltschrank und Schallhaube B x D T x H Masse Vikt max. mbar (ö) (ü) m³/min mbar (vak) (vac) m³/min kw DN mm kg BB 69 C , , x 960 x BB 89 C , , x 960 x CB 111 C 800 8, ,9 18, x 1150 x CB 131 C , , x 1150 x DB 166 C , , x 1150 x DB 236 C , , x 1150 x EB 291 C , , x 1600 x EB 421 C , , x 1600 x FB 441 C , , x 1920 x FB 621 C , , x 1920 x FB 791 C , , x 1920 x Individuellt planerat in i detalj KAESER-ENERGISPARSYSTEMET (KESS) bestämmer med hjälp av modern databehandling vilken blåsmaskinskonfiguration som är optimal för din verksamhet. Blåsluftssystem som KAESER har planerat fungerar mycket effektivt och garanterar alltid den tillgänglighet som krävs för deras användning. Utbudet av olika blåsmaskinsstorlekar som är noga anpassat till ditt individuella luftbehov ger högsta möjliga försörjningssäkerhet och lönsamhet. Utnyttja denna kunskap! Låt KAESER KOMPRESSORER planera din blåsmaskinsstation! 13

14 OMEGA CONTROL BASIC Vyer Sedd framifrån Sedd bakifrån Sedd från vänster Sedd från höger 3-D-vy Serie BB 69/89 C utan kopplingsskåp Serie BB 69/89 C med kopplingsskåp Serie CB 111/131 C utan kopplingsskåp Serie CB 111/131 C med kopplingsskåp Serie DB 166/236 C utan kopplingsskåp Serie DB 166/236 C med kopplingsskåp

15 OMEGA CONTROL BASIC Sedd framifrån Sedd bakifrån Sedd från vänster Sedd från höger 3-D-vy Serie EB 291/421 C utan kopplingsskåp Serie EB 291/421 C med kopplingsskåp Serie FB 441/621 C utan kopplingsskåp Serie FB 441/621 C med kopplingsskåp Serie FB 791 C utan kopplingsskåp Serie FB 791 C med kopplingsskåp

16 Vi finns över hela världen KAESER KOMPRESSORER är en av världens största kompressortillverkare och leverantörer av tryckluftssystem, och fi nns över hela världen. I mer än 100 länder garanterar våra fi lialer och samarbetsföretag att våra användare kan utnyttja sina högmoderna, effektiva och tillförlitliga tryckluftsanläggningar. Yrkeserfarna konsulter och ingenjörer erbjuder omfattande rådgivning och utvecklar individuella, energieffektiva lösningar för alla användningsområden för tryckluft. Den internationella KAESER-gruppens datornätverk gör systemleverantörens kunskaper tillgängliga för alla kunder över hela världen. Den högt kvalifi cerade, globala försäljnings-och serviceorganisationen garanterar högsta möjliga tillgänglighet för alla KAESER-produkter och tjänster. KAESER Kompressorer AB Box Täby Telefon: Fax: info.sweden@kaeser.com P-960SE Tekniska ändringar förbehålles. 5/19
