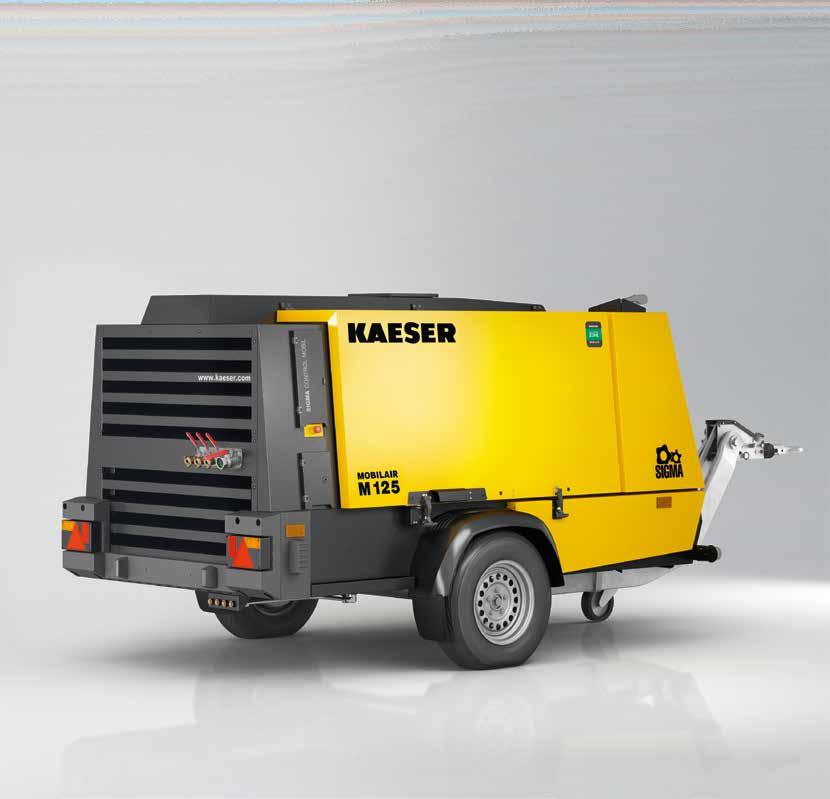

MOBILAIR M 118 / M 125. Mobil byggkompressor Med vår världsberömda SIGMA PROFIL Nominellt flöde 11,5 m³/min (405 cfm)

Transkript

1 MOBILAIR M 118 / M 125 Mobil byggkompressor Med vår världsberömda SIGMA PROFIL Nominellt flöde 11,5 m³/min (405 cfm)

2 MOBILAIR M 118 / M 125 Den kraftfulla kombinationen av det högeffektiva KAESER-skruvkompressorblocket med energieffektiv SIGMA PROFIL och den ekonomiska Deutz-drivmotorn som är certifierad enligt EG-direktiv 2004/26, Steg IV eller EPA Tier 4 final säkerställer ren luft, inte bara i miljözoner. M 118 har en avgasefterbehandling med oxidationskatalysator och SCR-system. M 125 har även ett dieselpartikelfilter som dessutom uppfyller den stränga schweiziska luftrenhetsförordningen. M 118 och M 125 är tack vare pxv-regleringen en kraftfull och prisvärd helhetslösning. Maxtryck (p) som kan ställas in i steg om 0,1 bar påverkar det maximala flödet (v). M 118 kan drivas med ett tryck på mellan 5 och 10,3 bar, M 125 klarar upp till 14,5 bar. Mångsidig Dessutom kan byggkompressorerna anpassas exakt till det aktuella användningsområdet. De är driftsäkra och levererar ständigt tryckluft av högsta kvalitet med hjälp av de behandlingskomponenter som finns som tillval. Tack vare urvalet av underreden med påskjutsbroms eller stationära installationer med medar eller maskinfötter gör dem mycket väl lämpade för alla arbetsplatser. Robust MOBILAIR M 118 och M 125 är utrustade för att klara tung användning på byggarbetsplatser även vid hårda klimatförhållanden. Även standardversionen kan användas från -10 C till + 45 C. Lågtemperaturversionen som finns som tillval är utrustad med förvärmning av motorkylvatten och kompressorblocket drivs med syntetisk kylvätska. Enkelt och säkert Elektroniskt styrd motorstart och möjlighet till manuell omkoppling från tryckavlastad start till drift med full last säkerställer optimala kallstartförhållanden. Vid behov stänger kompressorns övervakningsautomatik själv av den. Made in Germany I Coburg (Nordbayern) tillverkas byggkompressorerna i de många MOBILAIR-serierna. Fabriken byggdes om för några år sedan och är utrustad med toppmodern teknisk utrustning. Den har bland annat en TÜV-certifierad bullermätplats för frifältsmätning av bullernivåerna, en pulverlackeringsanläggning och effektiv produktionslogistik. M 125: Som tillval med generator Den synkrona trefasgeneratorn som finns som tillval (IP 54) är tillgänglig med en kapacitet på 13 kva. Beroende på effektbehovet kan den borstlösa och underhållsfria generatorn kopplas om från kontinuerlig drift till energibesparande inkopplingsautomatik. Generatorns instrumentpanel är skyddad med ett låsbart spjäll. Med den elektroniska styrningen SIGMA CONTROL MOBIL anpassas den maximala tryckluftsvolymen flexibelt till elförbrukningen. 2

3 Stark in i minsta detalj. 3

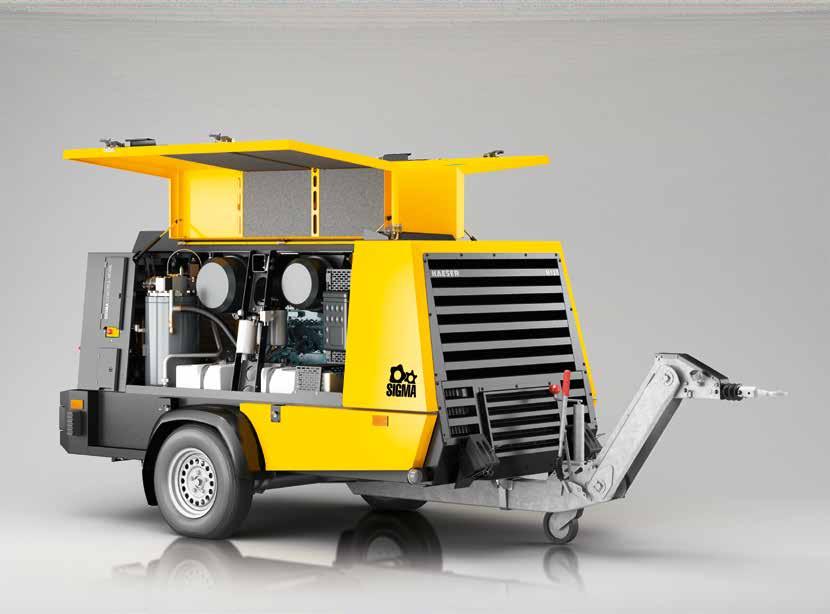

4 Servicevänlig Kan utrustas för alla ändamål Lättåtkomlig Kondensatfri tryckluft I tryckluftefterkylaren, som finns som tillval, kyls tryckluften till en temperatur som ligger 7 C över omgivningstemperaturen. Den lutande monteringen underlättar frostskyddad bortledning av kondensatet, som förångas med hjälp av de heta motoravgaserna. Om du även har valt ytterligare återuppvärmning kan temperaturen ställas in steglöst. Tekniskt oljefri tryckluft Beroende på användningsområde kan M 118 och M 125 också utrustas med en mikrofilterkombination för tekniskt oljefri tryckluft, vilket exempelvis krävs för strålbearbetning enligt ZTV-ING. Så uppnås enligt ISO ett oljeaerosolinnehåll < 0,01 mg/m³ i tryckluften. 4

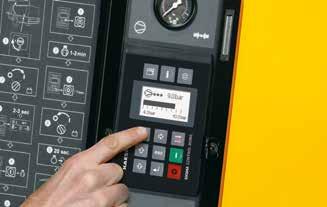

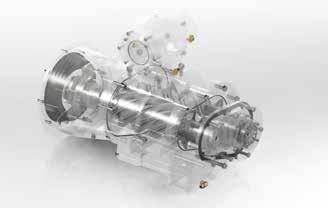

5 Effektiv KAESER-kvalitet i alla avseenden Kompressorblock med SIGMA PROFIL Hjärtat i alla SX-anläggningar är skruvkompressorblocket med den energisparande SIGMA PROFILEN. Den är strömningstekniskt optimerad och levererar mer tryckluft med mindre energi. Dessutom kan en energisnål fläkt användas med M 125 för att spara upp till 5 % bränsle. Enkel användning SIGMA CONTROL MOBIL och den självinstruerande användarguiden gör det möjligt att köra anläggningen med bara tre tryckknappar. Den steglösa och omedelbart effektiva tryckjusteringen sker intuitivt med piltangenter. Kompressorkontrollen optimerar tillgängligheten för tryckluft, bränsleeffektivitet och avgasminimering med den elektroniska motorstyrningen. Bland funktionerna finns bland annat visning av driftart, övervakning och systemdiagnos. En stabil metallucka skyddar manöverenheten. pxv-reglering: Variationer i tryck och kapacitet Inställt maxtryck (p) påverkar det maximala fl ödet (v). Hammaranvändning Strålanvändning Kabelinblåsning Borranvändning Flöde (m³/min) 11,5 10,7 9,7 M118 M Arbetstryck (bar) 5

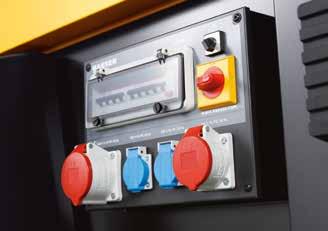

6 Utrustningsmöjligheter Golvtråg Det slutna oljetråget i riskområdet fångar genast upp vätskor, för att förhindra att omedelbara markföroreningar uppstår. Avloppshålen är tätade med låsskruvar. Underhållsöppningarna är riktade utåt. Industrie MOBILAIR De data som överförs med onlineverktyget MOBILAIR Fleet Managment tillhandahåller information om arbetstryck, bränslenivå, underhållsindikator, plats och maskinutnyttjande. För optimering av verkstadsprocesser skickar systemet t.ex. information om felorsaker och ger information om underhållsarbeten i god tid. Raffinaderiversion Det finns en motorventil för M 125 för användning i raffinaderier. Den stänger automatiskt av anläggningen vid insugning av brännbara gaser. Den standardmonterade avgasefterbehandlingen har en gnistsläckares funktion. 13 kva-generator Ständigt maximal tillgänglighet av tryckluft för valda tryckinställningar i förhållande till effektbehovet gör M 125 till ett mobilt kraftverk för tryckluft och el. Nominellt fl öde vid generatordrift m 3 /min 12,0 10,0 8,0 6,0 4,0 2,0 0,0 Generator off 0 % on 25% 10 bar 12 bar 14 bar 50% 75% 100 % Generator power Varianter av tryckluftefterbehandling Version A - kyld - kondensatfri Tryckluftefterkylare Cyklonavskiljare kyld tryckluft, utan kondensat (100 % mättad), för tryckluftverktyg och tillbehör Stationära kompressorer Version F - kyld - kondensatfri - fi ltrerad Tryckluftefterkylare Cyklonavskiljare Filter kyld tryckluft, utan kondensat (100 % mättad), fri från smutspartiklar, tekniskt oljefri enligt ZTV-ING Version B - uppvärmd - torkad Tryckluftefterkylare Cyklonavskiljare Återuppvärmning Torkad tryckluft, uppvärmd minst 20 C, för drift under 0 C och för arbeten med längre tryckluftledningar Version G - uppvärmd - torkad - fi ltrerad Filter Tryckluftefterkylare Cyklonavskiljare Återuppvärmning torkad tryckluft, värmd till minst 20 C, fri från smutspartiklar, tekniskt oljefri enligt ZTV-ING Friskluft för en del av luften Aktivkolfi lter skyddar inte mot kolmonoxid (CO) eller andra giftiga gaser luktneutral friskluft vid separat snabbkoppling (endast i kombination med variant F eller G) 6

7 Tekniska data Modell Kompressor 4-cylindrig dieselmotor (vattenkyld) anläggning max flöde Arbetstryck Fabrikat Typ Motorns märkeffekt Varvtal vid fullast Bränsle-/AdBluebehållarinnehåll Tjänstevikt 1) Ljudeffektnivå 2) Ljudtrycksnivå 3) Trycklufts utlopp m³/min cfm bar PSI kw v/min l kg db(a) db(a) M ,5-10, Deutz TCD 3.6 L / x G ¾ 1 x G 1½ M ,5-9, Deutz TCD 4.1 L / x G ¾ 1 x G 1½ 1) viktangivelser för grundutförande utan tryckluftsbehandling med underrede, med påskjutsbroms och höjdjusterbar dragstång 2) garanterad ljudeffektnivå enligt direktiv 2000/14/EG 3) mätytans bullernivå enligt ISO 3744 (r=10m) Mått Utförande höjdjusterbar Utförande stel Utförande släde Utförande stationär

8 Vi fi nns över hela världen KAESER KOMPRESSORER är en av världens största kompressortillverkare och leverantörer av tryckluftssystem, och finns över hela världen. I mer än 100 länder garanterar våra filialer och samarbetsföretag att våra användare kan utnyttja sina högmoderna, effektiva och tillförlitliga tryckluftsanläggningar. Yrkeserfarna konsulter och ingenjörer erbjuder omfattande rådgivning och utvecklar individuella, energieffektiva lösningar för alla användningsområden för tryckluft. Den internationella KAESER-gruppens datornätverk gör systemleverantörens kunskaper tillgängliga för alla kunder över hela världen. Den högt kvalifi cerade, globala försäljningsoch serviceorganisationen garanterar högsta möjliga tillgänglighet för alla KAESER-produkter och tjänster. KAESER Kompressorer AB Box Täby Telefon: Fax: info.sweden@kaeser.com P-5125SE Tekniska ändringar förbehålles. /19
