Effekt kva 3,9 4,4 Effekt kw 3,1 3,5 Nominellt varvtal r.p.m Standardspänning V 400/230 Märkt vid effektfaktor Cos Phi 0,8

Transkript

1 M O D E L L RÖRFORMAD + HJULKIT LUFTKYLD TREFAS 50 HZ DIESEL Genereringshastigheter SERVICE PRP STANDBY Effekt kva 3,9 4,4 Effekt kw 3,1 3,5 Nominellt varvtal r.p.m Standardspänning V 400/230 Märkt vid effektfaktor Cos Phi 0,8 01 HIMOINSA Företag med kvalitetscertifiering enligt ISO 9001 HIMOINSA generatoraggregat är kompatibel med EG-märke som omfattar följande direktiv: 2006/42/EG Machinery säkerhet. 2006/95/EG Låg spänning. 2014/30/UE Elektromagnetisk kompatibilitet. 2014/35/UE elektrisk utrustning avsedd för användning inom vissa spänningsgränser 2000/14/EG ljudeffektnivå. Buller friluftsutrustning. (ändrat genom 2005/88/EG) 97/68/EG Utsläppen av gas-och partikelformiga föroreningar. (ändrat genom 2002/88/EG och 2004/26/EG) EN 12100, EN 13857, EN Miljövillkor för referens enligt ISO :2005 normativa: 1000 mbar, 25 º C, 30% relativ fuktighet. Prime Power (PRP): Enligt ISO :2005, är Prime kraft den maximala effekt som en generatoraggregat kan leverera kontinuerligt samtidigt som levererar en variabel elektrisk belastning när de används för ett obegränsat antal timmar per år enligt de avtalade driftsförhållanden med underhållsintervaller och förfaranden genomförs som föreskrivs av tillverkaren. Den tillåtna genomsnittliga uteffekten (PPP) över 24 h drift får inte överstiga 70% av PRP. Emergency Standby Power (ESP): Enligt ISO :2005, är Emergency reservkraft maximal effekt tillgänglig under en variabel elkraft sekvens, under angivna driftsförhållanden, för vilka en generatoraggregat klarar av att leverera i händelse av ett verktyg strömavbrott eller under test förutsättningar för upp till 200 h drift per år med serviceintervall och förfaranden genomförs så som föreskrivs av tillverkarna. Den tillåtna genomsnittlig effekt över 24 timmar i drift får inte överstiga 70% av ESP HIMOINSA HÖGKVARTER: Fabrik: Ctra. Murcia - San Javier, Km. 23, SAN JAVIER (Murcia) Spain Tel Fax Fax info@himoinsa.com Tillverkning anläggningar: SPAIN FRANCE INDIA CHINA USA BRASIL Dotter: ITALIEN PORTUGAL POLEN TYSKLAND SINGAPORE UAE MEXICO PANAMÁ ARGENTINA UK

2 M O D E L L Motorspecifikationer r.p.m. MOTOR PRP STANDBY Märkeffekt kw 4,25 4,65 Tillverkare Modell Motortyp Injektionstyp Aspirationstyp LOMBARDINI 15LD350 Diesel 4-taktscykel Direkt Naturlig Antal cylindrar och arrangemang 1 Cylinderdiameter och slaglängd mm 82 x 66 Förflyttning L 0,349 Kylsystem Smörjoljespecifikationer Luft API CF4/SG; ACEA B2-E2; MIL-L-2104 D/E Kompressionsförhållande 20,3:1 Bränsleförbrukning Standby l/h 1,4 Total oljekapacitet L 1,2 Regulator Typ Mekanisk Luftfilter Typ Torr 02 Generator Generator Stolpar Nummer 2 Lindningsanslutningar (standard) Star-serien Rammontering B9/23 Isolering Klass H-klass Kapsling (enligt IEC-34-5) Matarsystem Spänningsregulator Lager Koppling Beläggningstyp IP21 Självmatande med borst Förening Enstaka lager Flexibel skiva Standard (vacuumimpregnering)

3 Mått M O D E L L Vikt och mått (L) (H) (W) Längd mm 836 Höjd mm 705 Bredd mm 746 Maximal fraktvolym m3 0,44 (*) Vikt med vätskor i kylaren och oljetråget Kg Bränsletankskapacitet L 4,3 (*) (med standardtillbehör) STANDARDVERSION Himoinsa har rätt att ändra funktioner utan förvarning. Vikt och mått baserade på standardprodukter. Illustrationerna kan innehålla tillvalsutrustning. Tekniska data som beskrivs här motsvarar den tillgängliga informationen vid tidpunkten för tryckning. Industriell design enligt patent. Lokal distributör

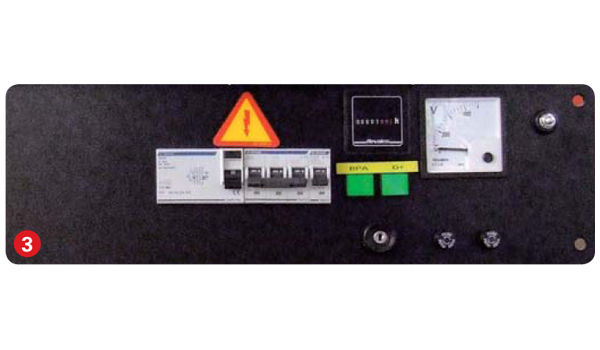

4 KONTROLLPANELSMODELL M0 M0 Elektrisk panel (Modell TZ32). M O D E L L 04

5 M O D E L L Generatoraggregat standardutförande och tillval Motor Rörformade stålchassin med antivibrationsstötdämpare av gummi Dieselmotor 4-taktscykel Luftkyld Mekanisk regulator Skydd heta delar Skydd rörliga delar Tillval : Hjulset med handtag Växelströmsgenerator Skyddsklass IP21 2 poler Med borst Föreningsregulator Isolering H-klass Elektriskt system M0 Elektrisk panel (Modell TZ32) 05

6 PDF-sammanfattning Skapad : 30/10/ :59 Författare : Himoinsa Antal sidor : 6 Rapporttyp: Datablad - Bärbart sortiment Skapad av: HIMOINSA ingenjörsavdelning Sidan 1. Generatoraggregatdata Sidan 2. Motorspecifikationer. Generatorspecifikationer. Sidan 3. Mått Sidan 4. Kontrollpanelsmodell Sidan 5. Generatoregenskaper & alternativ Sidan 6. PDF-sammanfattning (ID ) M O D E L L 06
