1 STEELEX GROUP high quality aircraft heaters

2 High quality aircraft heater A L L M Ä N B E S K R I V N I N G STEELEX E42, E75, D120 Innehåll: H Ö G Nordväst om stockholm i Kungsängen utvecklas, designas och tillverkas elektriska såväl som dieseldrivna flygplansvärmare av högsta kvalitet. De elektriska värmarna är tillgängliga i två modeller: e 42 med en kapacitet på 42 kw och e75 med en kapacitet på 75 kw. för mer detaljer se sidorna 4-5. De dieseldrivna värmarna finns i en modell : D120 med en kapacitet på 120 kw. för mer detaljer se sidorna 6-7. steelex heater är kraftfulla flygplansvärmare som klarar ett strängt klimat och passar för såväl små flygplan som för lastflygplan och jumbojets. De kan även användas för uppvärmning av lagerlokaler, inom den militära sektorn och i industrin. Värmarna säljs över hela världen. Sidan Allmän beskrivning 2 Ny modell och tillbehör 3 Steelex E42, E Steelex D Utbildning 8 Kontaktuppgifter 8 K V A L I T E T Steelex D120 ansluten till passagerarflygplan alla värmare från Nordic heater kännetecknas av hög kvalitet. Både chassi, värmeväxlare, ram och luckor är tillverkade av rostfritt syrafast stål 2

3 N Y M O D E L L : D C P från hösten 2013 finns D120 monterad på bil tillgängligt. arrangemanget innebär att värmaren alltid finns direkt användbar, det blir ingen väntan på dragbil. Bilden visar en D120 monterad på en Peugeot Boxer Värmaren finns även tillgänglig monterad på annan bilmodell. Vi kan även montera D120 på er egen bil, som ni då transporterar till oss. T I L L B E H Ö R STEELEX DCP120, D120 Motorvärmare. Diesel och batterivärmare. Batteriladdare. Olje- och temperaturmätare. Alternativt Kubota vattenkyld dieselmotor. STEELEX E42, E75, DCP120, D120 Slang längre än 7,5 meter. Takbelysning. Reservdelssats. GPS positioneringssystem. Målat eller tejpat chassi. Kabelkorg, för extern elkabel, moterad på taket. 3

4 STEELEX T E K N I S K A E42, E75 D A T A Värmaren är utrustad med dragstång och framhjul med parkeringsbroms, som aktiveras med dragstången. strömförsörjningen till fläkt och värme ges via extern 5-stifts cee kontakt. Strömkälla 50 Hz, 3 faser 400 V, 63 Amp (modell E42), 125 Amp (modell E75) Värmeelement 42 kw (model E42), 75 kw (model E75). Fläkt Fläkten är direktdriven av egen elektrisk motor och hastigheten styrs av en frekvensomvandlare. Fläkthastighet Två förinställda lägen kan väljas på kontrollpanelen. Fläkthastighet 1 = 70% av den tillgängliga hastigheten. Fläkthastighet 2 = 100% av den tillgängliga hastigheten. Prestanda Med en luftslang på 7,5 meter och en diameter på 200 mm kopplad till en Boeing är luftvolymen 4000 m³/timme för modele42 och 5000 m³/timme för modell E75. Temperatur Två förinställda lägen finns tillgängliga på panelen. Det högre är 60ºC och det lägre är 30ºC. D I M E N S I O N E R STEELEX E42, E75 Längd 1800 mm Bredd 1122 mm Höjd 1070 mm Vikt 340 kg 4

5 STEELEX E42, E75 E X T E R I Ö R Då dragstången förs till upprätt läge låses framhjulet. På avstånd syns att bromsen är aktiverad. Kontrollpanelen på chassits baksida är skyddad med en tjock, i överkant hängd, transparent plastfilm. Panelen är mycket lättöverskådlig och ger full kontroll över värmaren. Den nya effektiva fläkten reducerar elkonsumtionen och ger mindre buller från luftkanalen. luftslangen förvaras i slanglåda inuti chassit. I de elektriska värmarna förvaras anslutningsslangen i en slanglåda i övre delen av chassit. F L E R D E T A L J E R trailer på tre hjul med 13 tums punkteringsfria däck. chassi och ram, liksom luckorna, är tillverkade i syrafast rostfritt stål.. Ny och mycket effektiv värmefläkt. ren och öppen design som ger en servicevänlig tillgång till alla komponenter. Varmluftsslang, 7,5 m längd och 200 mm diameter, i tålig nylon med väderresistent PP och ce märkt anslutningskoppling till kabinen som standard. 5

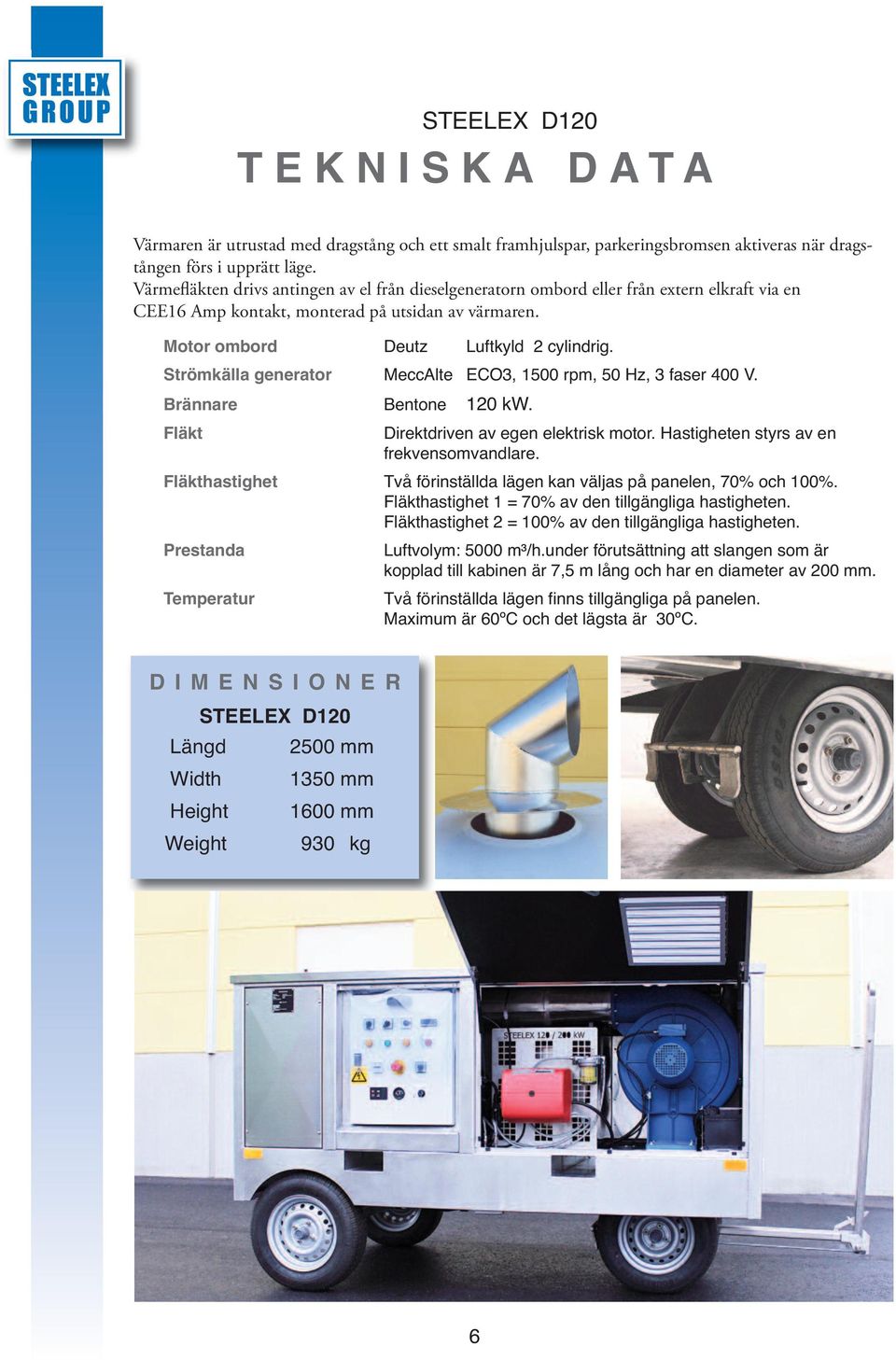

6 STEELEX D120 T E K N I S K A D A T A Värmaren är utrustad med dragstång och ett smalt framhjulspar, parkeringsbromsen aktiveras när dragstången förs i upprätt läge. Värmefläkten drivs antingen av el från dieselgeneratorn ombord eller från extern elkraft via en cee16 amp kontakt, monterad på utsidan av värmaren. Motor ombord Deutz Luftkyld 2 cylindrig. Strömkälla generator MeccAlte ECO3, 1500 rpm, 50 Hz, 3 faser 400 V. Brännare Bentone 120 kw. Fläkt Direktdriven av egen elektrisk motor. Hastigheten styrs av en frekvensomvandlare. Fläkthastighet Två förinställda lägen kan väljas på panelen, 70% och 100%. Fläkthastighet 1 = 70% av den tillgängliga hastigheten. Fläkthastighet 2 = 100% av den tillgängliga hastigheten. Prestanda Luftvolym: 5000 m³/h.under förutsättning att slangen som är kopplad till kabinen är 7,5 m lång och har en diameter av 200 mm. Temperatur Två förinställda lägen finns tillgängliga på panelen. Maximum är 60ºC och det lägsta är 30ºC. D I M E N S I O N E R STEELEX D120 Längd 2500 mm Width 1350 mm Height 1600 mm Weight 930 kg 6

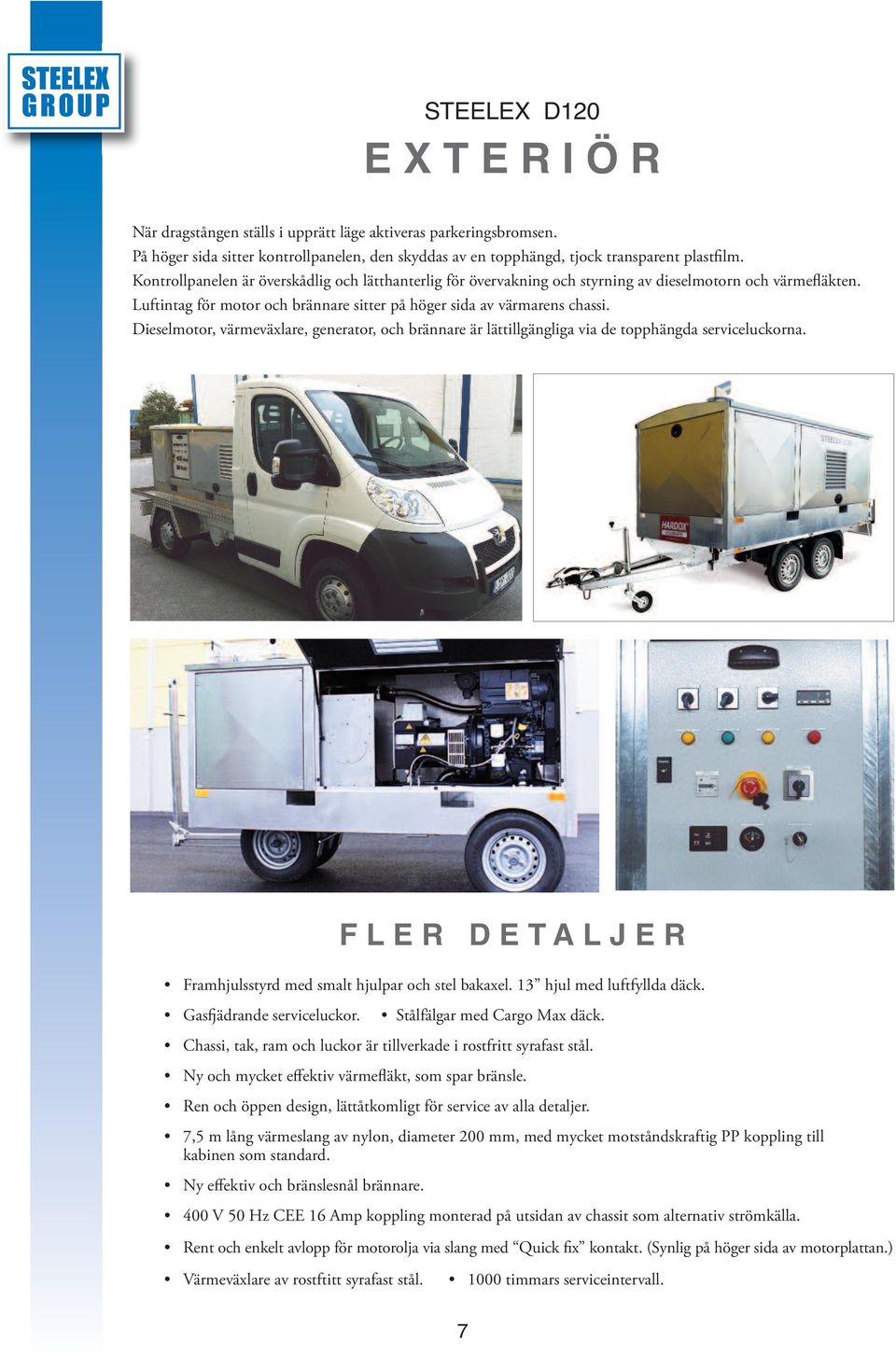

7 STEELEX D120 E X T E R I Ö R När dragstången ställs i upprätt läge aktiveras parkeringsbromsen. På höger sida sitter kontrollpanelen, den skyddas av en topphängd, tjock transparent plastfilm. Kontrollpanelen är överskådlig och lätthanterlig för övervakning och styrning av dieselmotorn och värmefläkten. luftintag för motor och brännare sitter på höger sida av värmarens chassi. Dieselmotor, värmeväxlare, generator, och brännare är lättillgängliga via de topphängda serviceluckorna. F L E R D E T A L J E R framhjulsstyrd med smalt hjulpar och stel bakaxel. 13 hjul med luftfyllda däck. gas ädrande serviceluckor. stålfälgar med cargo Max däck. chassi, tak, ram och luckor är tillverkade i rostfritt syrafast stål. Ny och mycket effektiv värmefläkt, som spar bränsle. ren och öppen design, lättåtkomligt för service av alla detaljer. 7,5 m lång värmeslang av nylon, diameter 200 mm, med mycket motståndskraftig PP koppling till kabinen som standard. Ny effektiv och bränslesnål brännare. 400 V 50 hz cee 16 amp koppling monterad på utsidan av chassit som alternativ strömkälla. rent och enkelt avlopp för motorolja via slang med quick fix kontakt. (synlig på höger sida av motorplattan.) Värmeväxlare av rostftitt syrafast stål timmars serviceintervall. 7

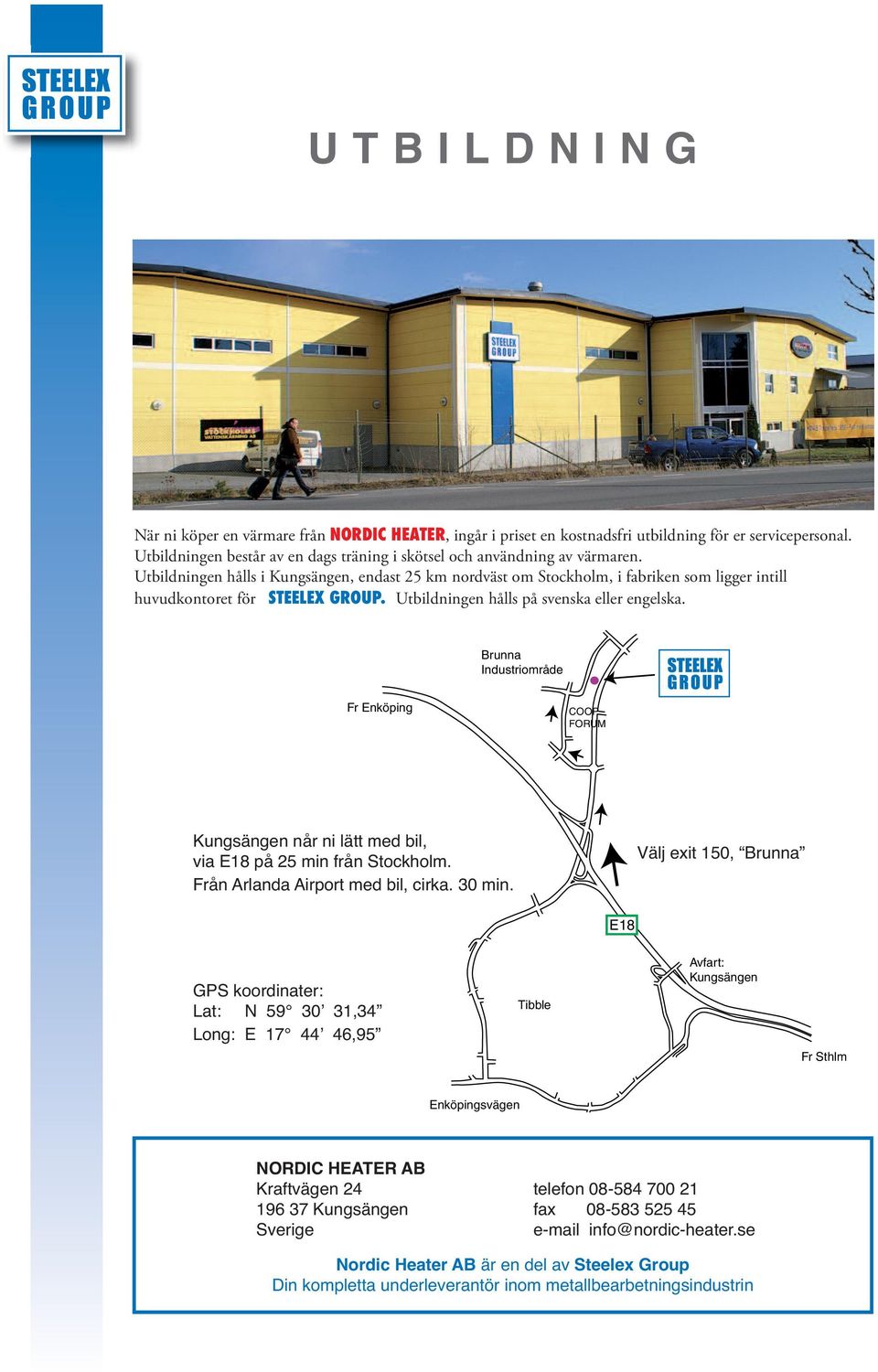

8 U T B I L D N I N G När ni köper en värmare från NORDIC HEATER, ingår i priset en kostnadsfri utbildning för er servicepersonal. utbildningen består av en dags träning i skötsel och användning av värmaren. utbildningen hålls i Kungsängen, endast 25 km nordväst om stockholm, i fabriken som ligger intill huvudkontoret för STEELEX GROUP. utbildningen hålls på svenska eller engelska. Brunna Industriområde STOCKHOLMS VATTENSKÄRNING AB Fr Enköping COOP FORUM Kungsängen når ni lätt med bil, via E18 på 25 min från Stockholm. Från Arlanda Airport med bil, cirka. 30 min. Välj exit 150, Brunna Tag avfart: Kungsängen, Brunna E18 GPS koordinater: Lat: N 59 30ʼ 31,34 Long: E 17 44ʼ 46,95 Tibble Avfart: Kungsängen Fr Sthlm Enköpingsvägen NORDIC HEATER AB Kraftvägen 24 telefon Kungsängen fax Sverige info@nordic-heater.se Nordic Heater AB är en del av Steelex Group Din kompletta underleverantör inom metallbearbetningsindustrin
