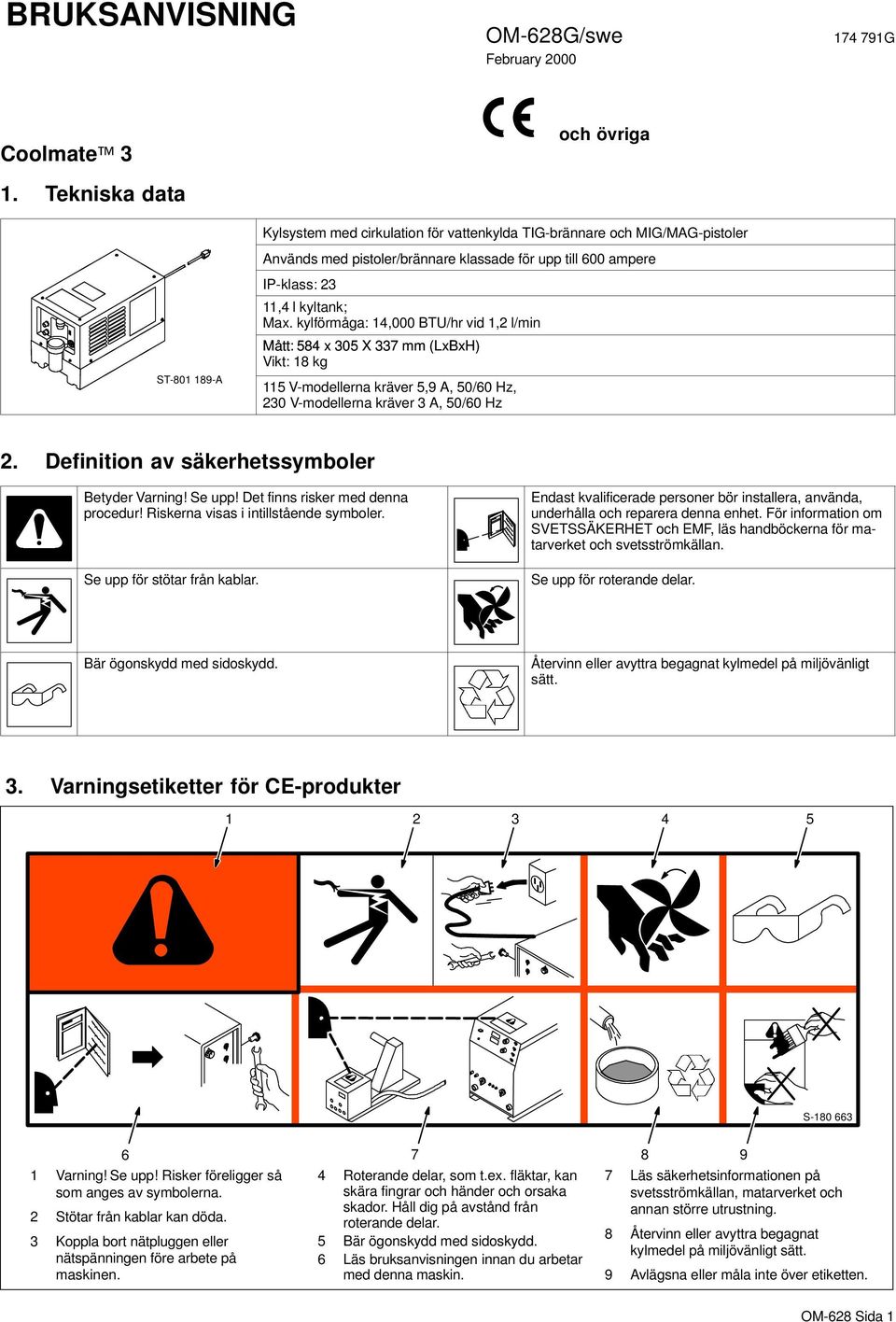

1 BRUKSANVISNING OM-628G/swe February G Coolmate 3 1. Tekniska data och övriga ST A Kylsystem med cirkulation för vattenkylda TIG-brännare och MIG/MAG-pistoler Används med pistoler/brännare klassade för upp till 600 ampere IP-klass: 23 11,4 l kyltank; Max. kylförmåga: 14,000 BTU/hr vid 1,2 l/min Mått: 584 x 305 X 337 mm (LxBxH) Vikt: 18 kg 115 V-modellerna kräver 5,9 A, 50/60 Hz, 230 V-modellerna kräver 3 A, 50/60 Hz 2. Definition av säkerhetssymboler Betyder Varning! Se upp! Det finns risker med denna procedur! Riskerna visas i intillstående symboler. Se upp för stötar från kablar. Endast kvalificerade personer bör installera, använda, underhålla och reparera denna enhet. För information om SVETSSÄKERHET och EMF, läs handböckerna för matarverket och svetsströmkällan. Se upp för roterande delar. Bär ögonskydd med sidoskydd. Återvinn eller avyttra begagnat kylmedel på miljövänligt sätt. 3. Varningsetiketter för CE-produkter S Varning! Se upp! Risker föreligger så som anges av symbolerna. 2 Stötar från kablar kan döda. 3 Koppla bort nätpluggen eller nätspänningen före arbete på maskinen. 4 Roterande delar, som t.ex. fläktar, kan skära fingrar och händer och orsaka skador. Håll dig på avstånd från roterande delar. 5 Bär ögonskydd med sidoskydd. 6 Läs bruksanvisningen innan du arbetar med denna maskin. 7 Läs säkerhetsinformationen på svetsströmkällan, matarverket och annan större utrustning. 8 Återvinn eller avyttra begagnat kylmedel på miljövänligt sätt. 9 Avlägsna eller måla inte över etiketten. OM-628 Sida 1

2 = 100 h. std (HF) (AI) S Varning! Se upp! Risker föreligger så som anges av symbolerna. 2 Koppla bort nätpluggen eller nätspänningen före arbete på maskinen. 3 Bär ögonskydd med sidoskydd. 4 Igensatta filter och slangar kan ge upphov till överhettning och skador. 5 Läs bruksanvisningen. 6 Kontrollera och rengör filtret var 100:e timme. Kontrollera även slangarna. 7 Använd kylmedel med låg konduktivitet nr för HF- eller TIG-svetsning. Använd aluminiumskyddande kylmedel nr vid svetsning där kylmedlet kommer i kontakt med aluminiumdelar eller för MIG/MAG-svetsning eller där högfrekvens inte används. 4/96 4. Märketikett S/N: KG COOLMATE 3 U 1 115V = I 1 = 5.9A LR /60 Hz IP 23 NRTL/C OM-628 Sida 2

3 5. Symboler och definitioner OBS Vissa symboler finns bara på CE-produkter. A Ampere Växelström Primärspänning V Volt Vatten in (kylmedel) Vatten ut (kylmedel) Cirkulationsenhet med kylpump Primäranslutning Skyddsjordning (jord) IP Skyddsklass I 1 Primärström Hz Hertz På Av U 1 Primärspänning Enfas 6. Iordningställande av kylenheten 1 1 Utloppsslang för kylmedel 2 Inloppsslang för kylmedel Anslutningarna har 5/8-18 vänstergängor. Koppla slangarna med nipplar, så som visas. 3 Kyltankslock Välj rätt kylmedel med hjälp av tabellen och fyll sedan tanken. Kylmedelsnivån ska hållas ung. 25 mm under påfyllningshalsens topp. 4 Flödesindikator 5 Strömbrytare Tillämpning TIG eller där HF* används MIG/MAG eller där HF* inte används Där kylmedlet kommer i kontakt med aluminiumdelar Kylmedel Låg konduktivt kylmedel nr **; Destillerat eller avjoniserat vatten över 0 C Låg konduktivt kylmedel nr **; eller aluminiumskyddande kylmedel nr **; Destillerat eller avjoniserat vatten över 0 C Aluminiumskyddande kylmedel nr ** *HF: Högfrekvensström **Kylmedel och skyddar ned till 38 C och motstår algtillväxt. Användning av annat kylmedel än de listade i tabellen ovan, medför att ingen garanti gäller för de delar som kommer i kontakt med kylmedlet (pump, radiator, etc.) Verktyg: 5/8 ST B OM-628 Sida 3

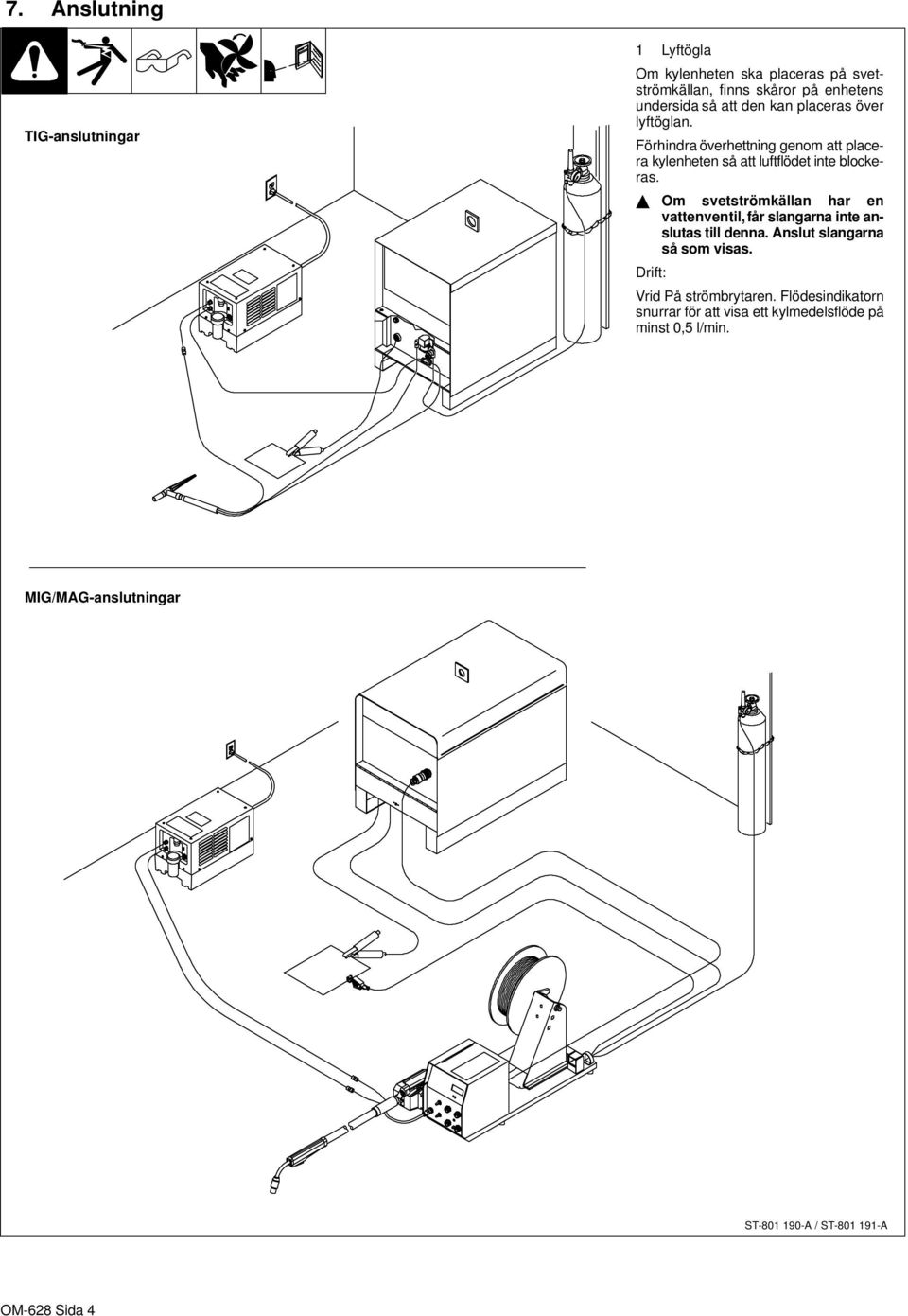

4 7. Anslutning TIG-anslutningar 1 Lyftögla Om kylenheten ska placeras på svetströmkällan, finns skåror på enhetens undersida så att den kan placeras över lyftöglan. Förhindra överhettning genom att placera kylenheten så att luftflödet inte blockeras. Om svetströmkällan har en vattenventil, får slangarna inte anslutas till denna. Anslut slangarna så som visas. Drift: Vrid På strömbrytaren. Flödesindikatorn snurrar för att visa ett kylmedelsflöde på minst 0,5 l/min. MIG/MAG-anslutningar ST A / ST A OM-628 Sida 4

5 8. Rutinunderhåll Bryt strömmen före underhåll. 3 månader Rengör kylmedelsfiltret Under vissa förhållanden krävs mer frekvent rengöring (kontinuerlig användning, hög/låg omgivningstemperatur, smutsig omgivning, etc.). Bristfällig skötsel av filtret medför att garantin upphör att gälla för pumpen. Blås av värmeväxlarflänsarna 6 månader Byt ut spruckna slangar Byt kylmedel (vid användning av vatten) Byt ut svårlästa etiketter 12 månader Smörj motorn Byt kylmedel (vid användning av kylmedel eller ) 9. Byte av kylmedel och smörjning av motorn 1 1 Kylmedelsfilter Skruva av huset för rengöring av filtret. Byt kylmedel: Töm ut kylmedlet genom att tippa enheten framåt. Fyll på med rent vatten och kör i 10 minuter. Töm och fyll på igen. 2 Motor Ta bort locken och häll ung. 15 droppar SAE 20 motorolja i varje kanal. Sätt tillbaka locken. Om slangarna ska bytas ut, använd nya slangar som är kompatibla med etylenglykol, som t.ex. buna-n, neopren eller hypalon. OBS: acetylenslangar är inte kompatibla med produkter som innehåller etylenglykol. 2 Verktyg: 3/8 ST B / Ref. ST OM-628 Sida 5

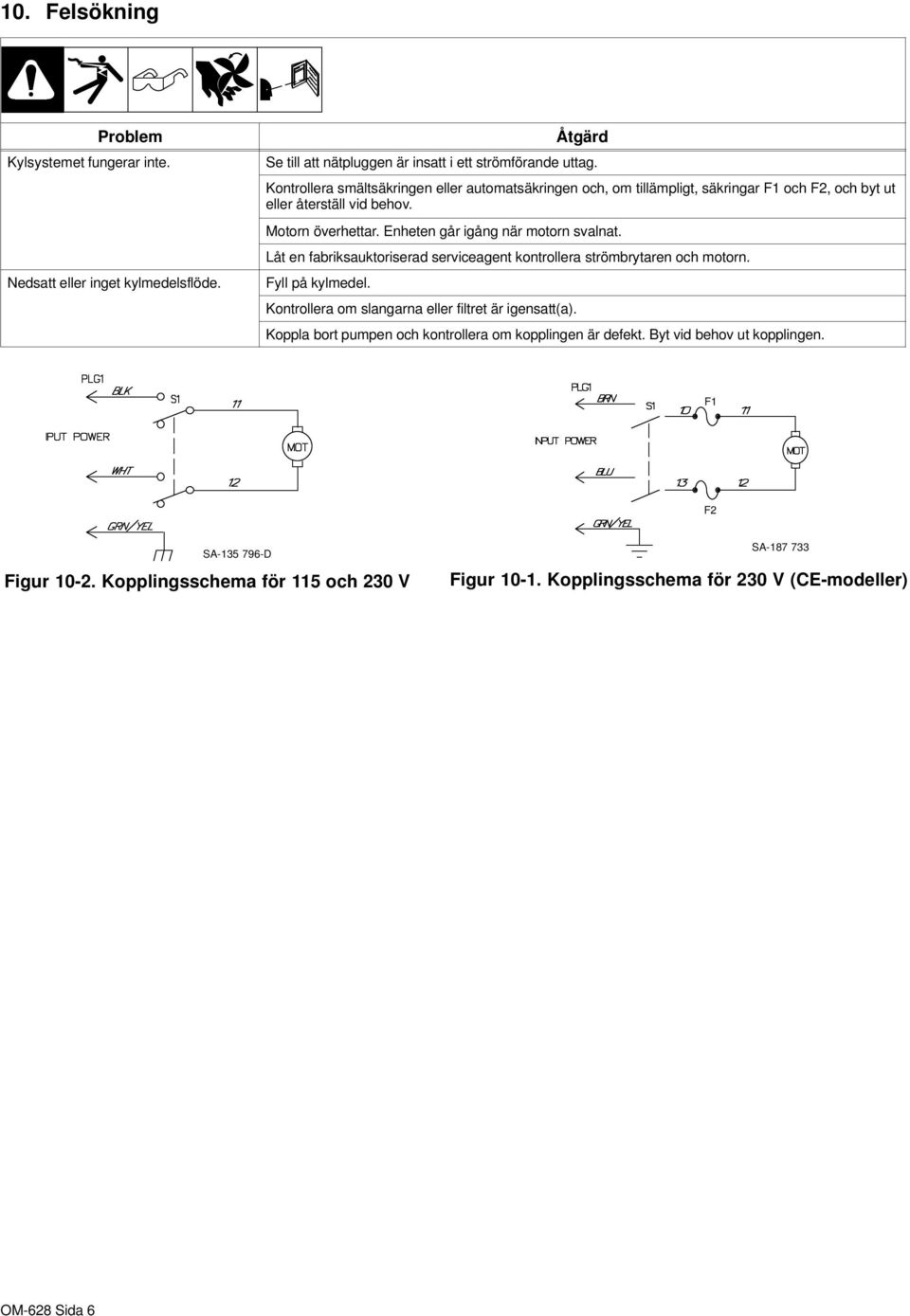

6 10. Felsökning Problem Kylsystemet fungerar inte. Nedsatt eller inget kylmedelsflöde. Åtgärd Se till att nätpluggen är insatt i ett strömförande uttag. Kontrollera smältsäkringen eller automatsäkringen och, om tillämpligt, säkringar F1 och F2, och byt ut eller återställ vid behov. Motorn överhettar. Enheten går igång när motorn svalnat. Låt en fabriksauktoriserad serviceagent kontrollera strömbrytaren och motorn. Fyll på kylmedel. Kontrollera om slangarna eller filtret är igensatt(a). Koppla bort pumpen och kontrollera om kopplingen är defekt. Byt vid behov ut kopplingen. F1 F2 SA D Figur Kopplingsschema för 115 och 230 V SA Figur Kopplingsschema för 230 V (CE-modeller) OM-628 Sida 6

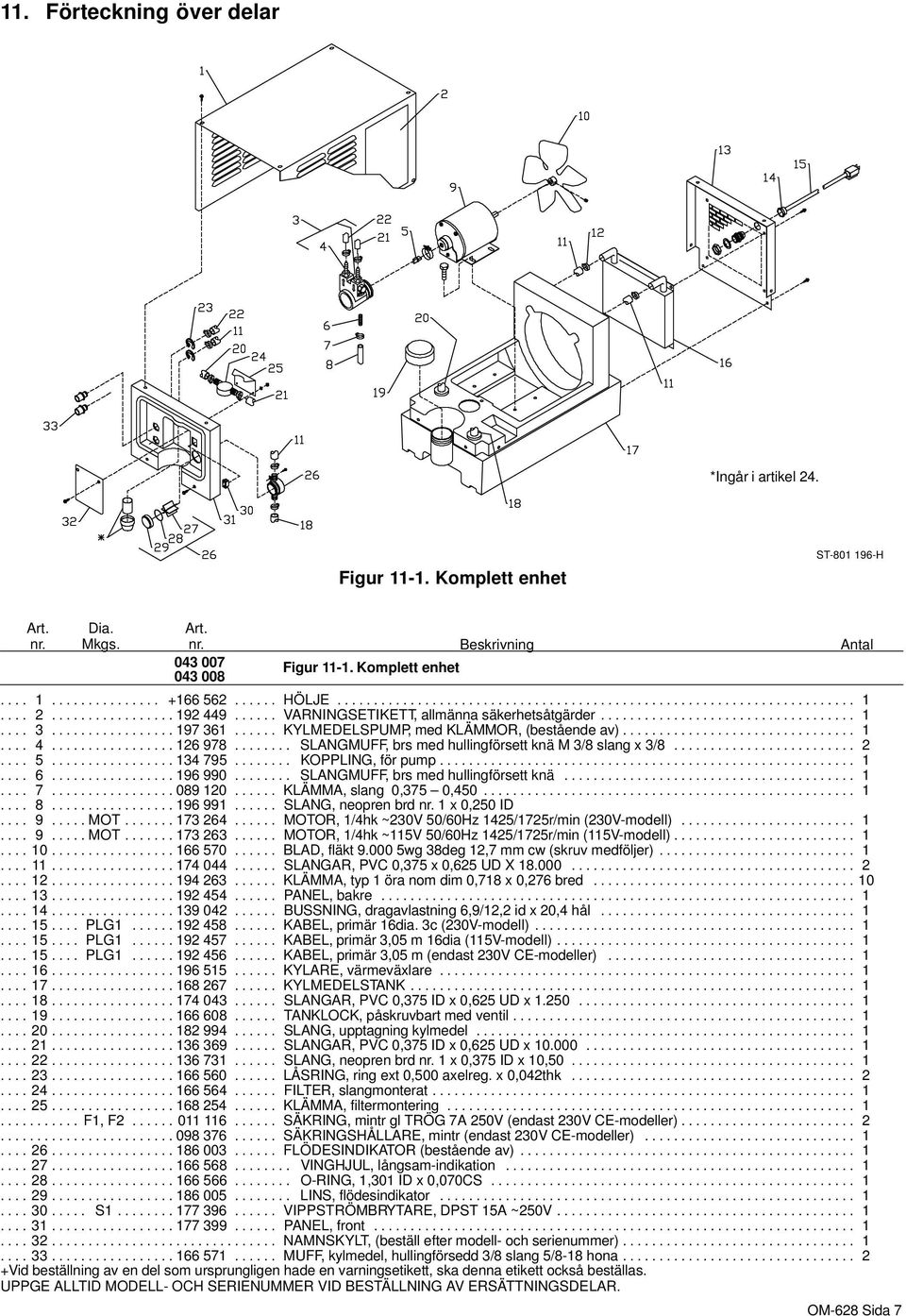

7 11. Förteckning över delar *Ingår i artikel 24. Figur Komplett enhet ST H Art. nr. Dia. Mkgs. Art. nr. Beskrivning Antal Figur Komplett enhet HÖLJE VARNINGSETIKETT, allmänna säkerhetsåtgärder KYLMEDELSPUMP, med KLÄMMOR, (bestående av) SLANGMUFF, brs med hullingförsett knä M 3/8 slang x 3/ KOPPLING, för pump SLANGMUFF, brs med hullingförsett knä KLÄMMA, slang 0,375 0, SLANG, neopren brd nr. 1 x 0,250 ID MOT MOTOR, 1/4hk ~230V 50/60Hz 1425/1725r/min (230V-modell) MOT MOTOR, 1/4hk ~115V 50/60Hz 1425/1725r/min (115V-modell) BLAD, fläkt wg 38deg 12,7 mm cw (skruv medföljer) SLANGAR, PVC 0,375 x 0,625 UD X KLÄMMA, typ 1 öra nom dim 0,718 x 0,276 bred PANEL, bakre BUSSNING, dragavlastning 6,9/12,2 id x 20,4 hål PLG KABEL, primär 16dia. 3c (230V-modell) PLG KABEL, primär 3,05 m 16dia (115V-modell) PLG KABEL, primär 3,05 m (endast 230V CE-modeller) KYLARE, värmeväxlare KYLMEDELSTANK SLANGAR, PVC 0,375 ID x 0,625 UD x TANKLOCK, påskruvbart med ventil SLANG, upptagning kylmedel SLANGAR, PVC 0,375 ID x 0,625 UD x SLANG, neopren brd nr. 1 x 0,375 ID x 10, LÅSRING, ring ext 0,500 axelreg. x 0,042thk FILTER, slangmonterat KLÄMMA, filtermontering F1, F SÄKRING, mintr gl TRÖG 7A 250V (endast 230V CE-modeller) SÄKRINGSHÅLLARE, mintr (endast 230V CE-modeller) FLÖDESINDIKATOR (bestående av) VINGHJUL, långsam-indikation O-RING, 1,301 ID x 0,070CS LINS, flödesindikator S VIPPSTRÖMBRYTARE, DPST 15A ~250V PANEL, front NAMNSKYLT, (beställ efter modell- och serienummer) MUFF, kylmedel, hullingförsedd 3/8 slang 5/8-18 hona Vid beställning av en del som ursprungligen hade en varningsetikett, ska denna etikett också beställas. UPPGE ALLTID MODELL- OCH SERIENUMMER VID BESTÄLLNING AV ERSÄTTNINGSDELAR. OM-628 Sida 7

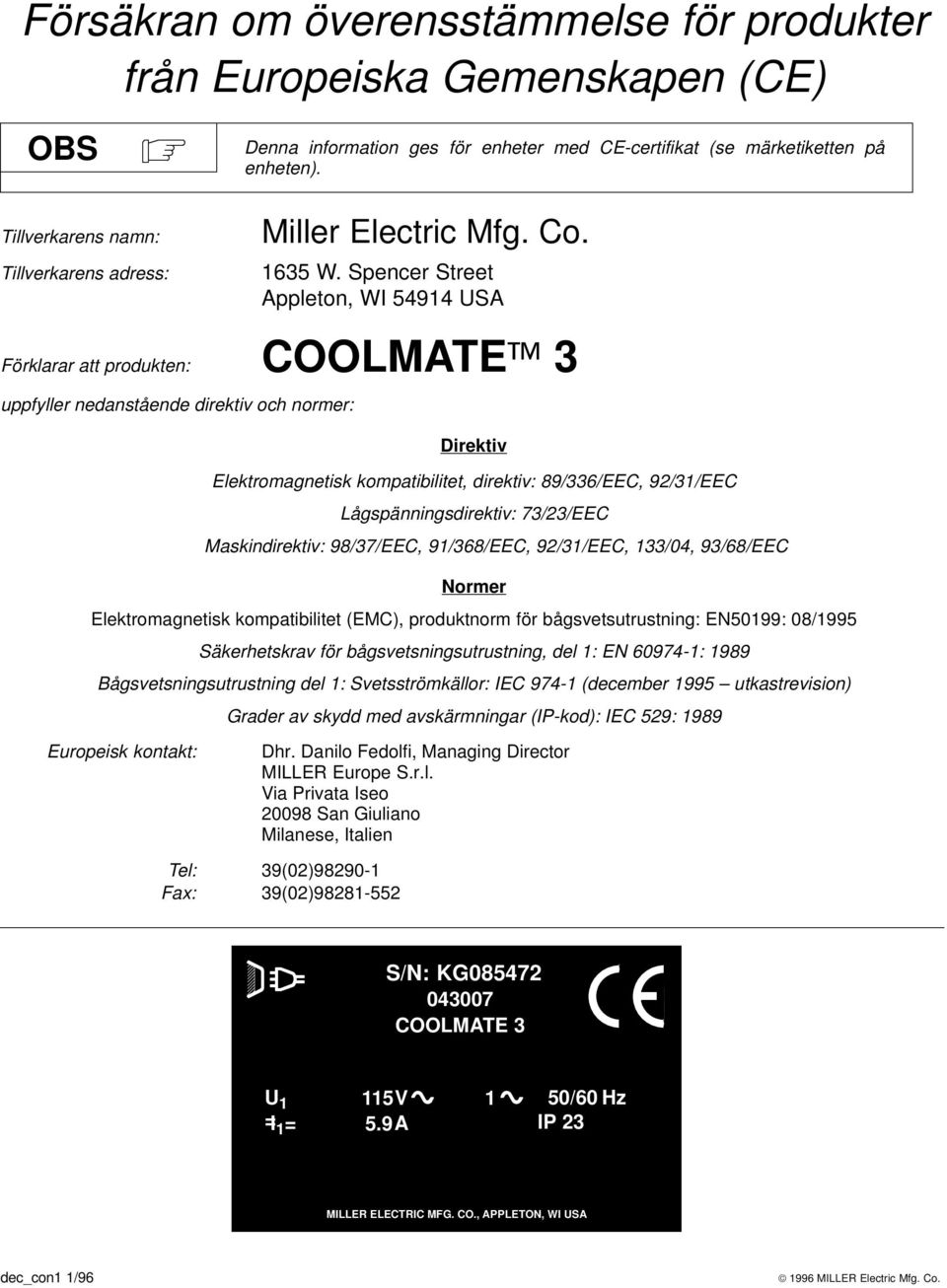

8 Försäkran om överensstämmelse för produkter från Europeiska Gemenskapen (CE) OBS Denna information ges för enheter med CE-certifikat (se märketiketten på enheten). Tillverkarens namn: Tillverkarens adress: Miller Electric Mfg. Co W. Spencer Street Appleton, WI USA Förklarar att produkten: COOLMATE 3 uppfyller nedanstående direktiv och normer: Direktiv Elektromagnetisk kompatibilitet, direktiv: 89/336/EEC, 92/31/EEC Lågspänningsdirektiv: 73/23/EEC Maskindirektiv: 98/37/EEC, 91/368/EEC, 92/31/EEC, 133/04, 93/68/EEC Normer Elektromagnetisk kompatibilitet (EMC), produktnorm för bågsvetsutrustning: EN50199: 08/1995 Säkerhetskrav för bågsvetsningsutrustning, del 1: EN : 1989 Bågsvetsningsutrustning del 1: Svetsströmkällor: IEC (december 1995 utkastrevision) Grader av skydd med avskärmningar (IP-kod): IEC 529: 1989 Europeisk kontakt: Dhr. Danilo Fedolfi, Managing Director MILLER Europe S.r.l. Via Privata Iseo San Giuliano Milanese, Italien Tel: 39(02) Fax: 39(02) S/N: KG COOLMATE 3 U 1 115V = I 1 = 5.9A 1 50/60 Hz IP 23 MILLER ELECTRIC MFG. CO., APPLETON, WI USA dec_con1 1/ MILLER Electric Mfg. Co.
