1 Mobila kompressorer MOBILAIR M 13 M 350 Med vår världsberömda SIGMA PROFIL flöde 1,2 till 34,0 m³/min ( cfm)

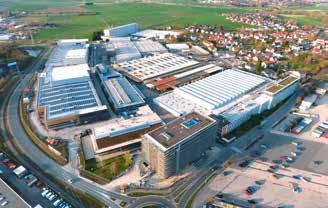

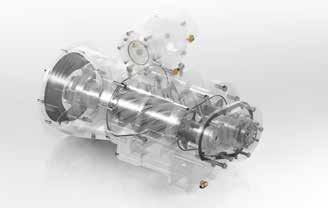

2 MOBILAIR effektivitet i KAESERkvalitet Tryckluft som mångsidig energibärare Med nästan 100 års erfarenhet av maskinkonstruktion är KAESER KOMPRESSOREN idag en världsledande kompressortillverkare och leverantör av tryckluftssystem. I KAESER:s omfattande sortiment av produkter och tjänster kan alla hitta en tryckluftssystemlösning som är exakt anpassad till de individuella kraven. Made in Germany I Coburg (Nordbayern) tillverkas byggkompressorerna i de många MOBILAIRserierna. Fabriken byggdes om för några år sedan och består av toppmodern teknisk utrustning. Den innehåller bland annat en TÜVcertifierad bullermätplats för frifältsmätning av bullernivåerna, en pulverlackeringsanläggning och en effektiv produktionslogistik. SIGMA PROFIL Varje KAESERskruvkompressorblock är utrustat med rotorer med den energisnåla SIGMA PROFILEN. Noggrann tillverkning med justerade precisionsrullager garanterar lång livslängd och hög tillförlitlighet. Underhållsvänliga med enkel åtkomst MOBILAIRbyggkompressorerna är enkla att använda och alla underhållsställen är lätta att komma åt. Det gör att underhållsarbeten kan utföras snabbt och effektivt. Om kunden önskar finns det kundanpassade underhållsavtal. 2

3 Compressors C1 BSD 75 C2 BSD 75 C3 CSD 125 C4 CSD 125 Dryer Filter Air receiver Condensate treatment Station Station SIGMA AIR MANAGER Automatic 6.62 bar C1 C2 C3 C4 CD1 Power kw Volumetric fl ow rate m³/min D1 D2 F1 F2 R1 CT1 DHS1 Status Messages Monitoring Energy & costs Maintenance Control SAM 4.0 Logic Time control Initial startup Confi guration Contact KAESERs produktsortiment En tryckluftssystemlösning för alla användningsområden Skruvkompressorer Oljefria skruvkompressorer Blåsmaskiner i Skruvblåsmaskin Tryckluftsövervakningssystem Mobila byggkompressorer Kolvkompressorer Tryckluftsbehandling och kondensatteknik Tryckluftslagring och tryckhållning Analys och rådgivning Användarkoncept SIGMA AIR UTILITY Service 3

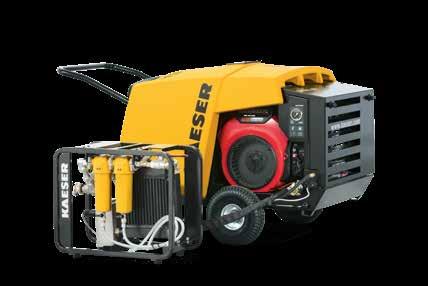

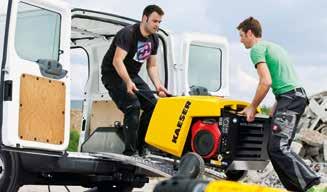

4 De små men stora med bensinmotor upp till 15 bar De minsta MOBILAIRkompressorerna driver tryckluftsdrivna spadar, hammare, borrmaskiner, sågar, skruvmejslar, slipmaskiner eller jordraketer. 15 barsversionen är idealisk vid utläggning av fiberkablar utan dikesgrävning eller för täthetstester. Som tillval finns en extern tryckluftsefterkylare för kall och kondensatfri tryckluft eller en extern filterkombination för tekniskt oljefri tryckluft. MOBILAIR M13 med extern filterkombination Tekniska data Modell Flöde vid arbetstryck Motortyp Motorns märkeffekt Tankvolym Tjänstevikt 100 psi 145 psi 175 psi 190 psi 215 psi 7 bar 10 bar 12 bar 13 bar 15 bar kw l kg m 3/ min 1,2 1,0 0,9 0,85 Honda M13 cfm GX 630 m 3/ min 1,4 Honda M15 1) cfm 50 GX 630 m 3/ min 1,6 1) 1,0 Honda M17 cfm GX 630 Tryckluftsanslutning Tryckluftsbehandling 15, x G ½ 15, x G ½ 15, x G ½ 1 ) endast för export utanför EU 4

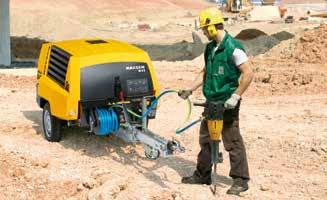

5 Byggkompressorer med patenterad antifrostreglering I kapacitetsområdet 2 till 5,6 m³/min får de här MOBILAIRbyggkompressorerna inte så fort "kalla fötter": KAESER:s patenterade antifrostreglering anpassar automatiskt kompressorenas driftstemperatur till den omgivande temperaturen. Detta skyddar, tillsammans med tillvalet dimsmörjare, arbetsverktygen mot isbildning och ökar deras tillgänglighet och livslängd. MOBILAIR M 20 PE Tekniska data Modell Flöde vid arbetstryck Motortyp Motorns märkeffekt Tankvolym Tjänstevikt 100 psi 145 psi 175 psi 200 psi 7 bar 10 bar 12 bar 14 bar kw l kg M20 m 3 /min 2,0 cfm 71 D722 M27 m 3/ min 2,6 cfm 92 D1105 M31 m 3/ min 3,15 2,6 2,3 1,9 cfm D1105T M43 m 3/ min 4,2 cfm 150 V1505T M50 m 3/ min 5,0 cfm 180 V1505T M57 m 3/ min 5,1 4,35 cfm V2403 m 3/ min 5,4 4,7 M57 1) cfm V2403 M57 m 3/ min 5,6 cfm 200 V2403 M58 m 3/ min 5,1 4,35 cfm V2403CR M58 m 3/ min 5,6 4,7 cfm V2403CR Tryckluftsanslutning Tryckluftsbehandling generator , ,5 kva 24, ,5 kva 30, , ) endast för export utanför EU 5

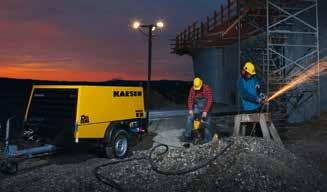

6 Kraftfulla multitalanger Tryckluft och mer... MOBILAIRbyggkompressorerna ur denna serie är verkliga multitalanger. Olika maxtryckvärden, synkrongeneratorer och/eller komponenter för tryckluftsbehandling som tillval anpassar anläggningarna perfekt till de olika uppgifterna. MOBILAIR M 115 Tekniska data Modell Flöde vid arbetstryck Motortyp Motorns märkeffekt Tankvolym Tjänstevikt 100 psi 125 psi 145 psi 175 psi 200 psi 7 bar 8,6 bar 10 bar 12 bar 14 bar kw l kg M36 m 3 /min 3,9 cfm 135 V M45 m 3 /min 4,2 4,15 cfm V , M52 m 3/ min 5,2 cfm 185 V , m 3/ min 7,0 5,4 M70 1) cfm V2003T 43, m 3/ min 10,2 8,5 7,2 6,4 M100 1) cfm V3800DIT 71, m 3/ min 11,1 10,1 9,5 8,2 7,3 Deutz M122 1) cfm TCD 2012 L04 M123 1) m 3/ min 11,4 10,8 9,7 8,1 Deutz cfm TCD 2012 L04 M81 m 3/ min 8,4 6,8 6,1 5,5 Deutz cfm TD 2.9 M82 m 3/ min 8,4 6,8 6,1 5,5 cfm V 3307CRT M115 m 3/ min 11,5 10,5 9,7 8,4 7,5 cfm V3800CRSTI , , , Tryckluftsanslutning 1 x G1 ½ ½ ½ ½ ½ ½ Tryckluftsbehandling generator 13 kva 2) 8,5 kva 8,5 kva 8,5/13 kva 8,5/13 kva 8,5/13 kva 1 ) endast för export utanför EU 2 ) Standard 6

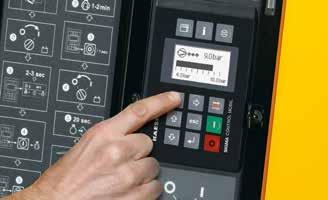

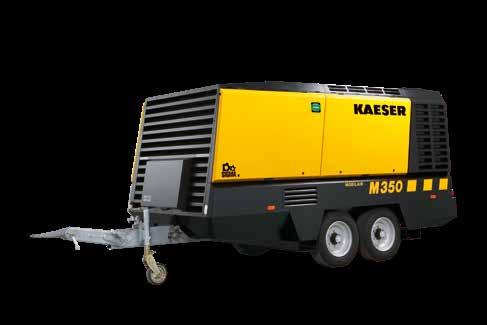

7 Sparsamma kraftpaket med SIGMA CONTROL SMART eller SIGMA CONTROL MOBIL Den innovativa kompressorstyrningen SIGMA CONTROL SMART resp. SIGMA CONTROL MOBIL är enkel att använda, och tack vare att drivmotorn och kompressoraggregatet är perfekt anpassade till varandra på dessa MOBILAIRkraftverk med flöde på upp till 34,0 m³/min får man en betydligt lägre bränsleförbrukning. MOBILAIR M 350 Tekniska data Modell M135 1) M170 1) Flöde vid arbetstryck Motortyp Motorns märkeffekt Tankvolym AdBlue behållarvolym Tjänstevikt 100 psi 125 psi 145 psi 175 psi 200 psi 7 bar 8,6 bar 10 bar 12 bar 14 bar kw l l kg m 3 /min 13,0 12,0 10,5 Deutz cfm TCD 2013 L m 3 /min 17,0 15,5 13,5 11,5 Deutz cfm TCD 2012 L m 3 /min 21,2 19,7 18,0 16,0 14,5 Caterpillar M200 1) cfm C 6.6 ACERT m 3 /min 21,2 19,7 18,0 Caterpillar M210 1) cfm C 6.6 ACERT M235 1) m 3 /min 23,3 22,6 19,8 18,1 Cummins cfm QSB 6.7 M250 1) m 3 /min 26,3 25,0 22,5 20,0 Mercedes Benz cfm OM 926 LA M350 1) m 3 /min 34,0 31,0 27,3 24,0 Mercedes Benz cfm OM 501 LA m 3 /min 11,5 9,7 Deutz M125 2) pxv cfm TCD 4.1 L04 M171 2) m 3 /min 17,0 15,5 11,5 Deutz pxv cfm TCD 6.1 L06 M250 3) m 3 /min 25,4 23,5 21,0 18,5 Mercedes Benz cfm OM 936 LA M350 m 3 /min 34,0 31,0 27,3 24,0 Mercedes Benz cfm OM 501 LA Tryckluftsanslutning Trycklufts behandling 1 x G 2 1 x G 2 1 x G 2 1 x G ¾ 2 x G2 1 x G ¾ 2 x G2 1 x G 2 1 x G 2 ½ 2 x G 1 ½ 1 x G 2 1 x G 2 1 x G 2 ½ 2 x G 1 generator 13 kva 1 ) endast för export utanför EU 2 ) pxvregleringen (inställt maxtryck (p) påverkar det maximala flödet (v) 3 ) viktangivelse för grundutförande på 4tonschassi inkl. tryckluftsbroms och ABS/3,5tonschassi med påskjutsbroms kan fås på begäran 7

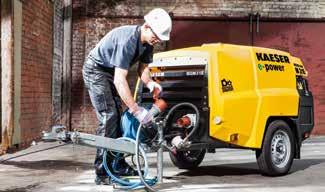

8 epower det utsläppsfria alternativet för byggkompressorer Överallt där det finns ett strömuttag visar de nya byggkompressorerna M27E, M31E och M50E sina fördelar. Supertyst elektrisk drift gör att man kan arbeta i miljöskyddade områden med krav på låg ljudnivå. Tack vare den utsläppsfria drivningen kan man arbeta i byggnader eller tunnlar utan att vara orolig. MOBILAIR M 50 E MOBILAIR M 13 E Tekniska data Modell M13E M27E M31E M50E Flöde vid arbetstryck Elmotor (400 V) Motorns märkeffekt CEEuttag Tjänstevikt 100 psi 145 psi 175 psi 190 psi 200 psi 215 psi 7 bar 10 bar 12 bar 13 bar 14bar 15 bar kw A kg Tryckluftsanslutning Tryckluftsbehandling m 3 /min 1,2 1,0 0,9 0,85 0,75 Siemens 7, x G ½ cfm m 3 /min 2,6 Siemens cfm 92 m 3 /min 3,15 2,6 2,3 1,9 Siemens cfm m 3 /min 5,0 3,8 Siemens cfm

9 MOBILAIRtillval Standard Option Chassi M 13/M 15/M 17 M 20 M 27/M 31 M 36 M 43 M 45 M 50 M 52 M 57 M 58 Manuellt dragbar Obromsad Bromsad Höjdinställbar dragstång Stel dragstång Stationärt chassi Medar M 57/M 58 M 70 M 81/M 82/M 100 M 115 M 122 M 123 M 125 M 135/M 170 M 171 M 200 M 210/M 235 M 250 M 350 M 13E M 27E/M 31E M 50E Dragstång justerbar i höjdled utan påskjuts och parkeringsbroms Stel dragstång utan påskjutsbroms, med parkeringsbroms Stationärt chassi Dragstång justerbar i höjdled med påskjuts och parkeringsbroms Stel dragstång med påskjuts och parkeringsbroms Medar Tryckluftsbehandling Antifrostreglering Tryckluftefterkylare Mikrofilterkombination Återuppvärmning Version A Kyld Kondensatfri Tryckluftsefterkylare Cyklonavskiljare Kyld tryckluft, utan kondensat (100 % mättad), för tryckluftsverktyg och överbryggning av stationära kompressorer Version F Kyld Kondensatfri Filtrerad Tryckluftsefterkylare Cyklonavskiljare Filter Kyld tryckluft, utan kondensat (100 % mättad), fri från smutspartiklar, tekniskt oljefri enl. ZTVING Version B Uppvärmd Torkad Antifrostreglering Tryckluftsefterkylare Cyklonavskiljare Eftervärmning Torkad tryckluft, uppvärmd minst 20 C, för drift under 0 C och för arbeten med längre tryckluftledningar Version G Uppvärmd Torkad Filtrerad Antifrostreglering Tryckluftsefterkylare Cyklonavskiljare Filter Eftervärmning Torkad tryckluft, värmd till ca. 20 C, fri från smutspartiklar, tekniskt oljefri enl. ZTVING Dessutom är ytterligare en rad varianter av tryckluftsbehandling möjliga. Vi ger gärna råd. 9

10 MOBILAIRtillval Standard Option M 13/M 15/M 17 M 20 M 27/M 31 M 36 M 43/M 50 M 45 M 52 M 57 M 58 M 57 M 58 M 70 M 81 M 82 M 100 M 115 M 122 M 123 M 125 M 135/M 170 M 171 M 200 M 210/M 235 M 250 IIIA M 250 IV M 350 M 13E M 27E/M 31E M 50E Generator 6,5 kva 8,5 kva 13 kva Skydd generatorpanel Utrustning Specialfärg PEhuv SIGMA CONTROL MOBIL SIGMA CONTROL SMART Skydd kontrollpanel Brytare för batteri Dimsmörjare Backventil (standard från 10 bar) Verktygsfack Slangvinda Dokumentfack Bränslevattenavskiljare Gnistsläckare Motorstängningsventil Slutet oljetråg Version för låga temperaturer MOBILAIRtillbehör Elanslutningskabel till dragfordonet och adapter (7 och 13stifts, 12 V och 24 V) 50 mm kulkopplingar och dragöglor med 45, 68 och 76 mm diameter kan levereras Diverse slangledningar (lösa eller kompletta med klokopplingar) Slangoljekanna Cyklonavskiljare på stativ, valfritt med 4 ldimsmörjare Vätskor och smörjmedel Filtersatser för regelbundet underhåll KAESER originaldelar Satsa på beprövad kvalitet när det gäller förbruknings och reservdelar: KAESER originaldelar med garanti har exakt passform och är dimensionerade för att klara driftförhållandena. 10

11 Tryckluftverktyg Modell Antal slag Luftförbrukning *) Verktygs infästning Vikt Slagenergi Viktat summerat accelerationsvärde **) 1/min m³/min kg Joule m/s² Bygghammare Med handtag H ,8 S19x50 a) 5,8 12 7,6 H ,0 R25x75 a) 9,3 34 9,9 H ,0 S22x82,5 c) 9,4 34 9,9 H ,0 S22x82,5 b) 9,8 34 9,9 H ,0 R25x75 a) 12,0 40 9,1 H ,0 S22x82,5 c) 12,5 40 9,1 H ,0 S22x82,5 b) 14,3 40 9,1 Fig.: H 93 V Med handtag (vibrationsdämpat) H 93 V ,8 S22x82,5 c) 10,6 34 6,4 H 112 V ,9 S22x82,5 c) 12,8 40 7,5 Med Thandtag (vibrationsdämpat) AH 140 V ,0 S22x82,5 c) 14,8 40 7,6 AH 160 V ,0 S25x108 d) 18,2 54 9,8 AH 182 V ,2 S25x108 d) 20,5 49 8,1 AH 211 V ,3 S25x108 d) 21,1 58 9,6 AH 251 V ,7 S28x152 d) 24,6 64 9,2 AH 251 V ,7 S32x152 d) 24,4 64 9,2 AH 301 V ,9 S32x152 d) 27,5 74 8,4 Fig.: AH 182 V *) vid 6 bar, **) enl. ISO Borrhammare Med handtag BH ,5 S19x82,5 a) 8,6 8,5 15,4 BH ,5 S22x82,5 a) 8,6 8,5 15,4 Med Thandtag BH ,6 S22x108 e) 18, ,0 BH ,1 S22x108 e) 24, ,7 Med Thandtag (vibrationsdämpat) BH 16 V ,6 S22x108 e) 22, ,6 *) vid 5 bar, **) enl. ISO Fig.: BH 16 V a) fästkåpa, b) handtag, c) korskåpa, d) regelfästkåpa, e) regelhållucka 11

12 Vi fi nns över hela världen KAESER KOMPRESSORER är en av världens största kompressortillverkare och leverantörer av tryckluftssystem, och fi nns över hela världen. I mer än 100 länder garanterar våra fi lialer och samarbetsföretag att våra användare kan utnyttja sina högmoderna, effektiva och tillförlitliga tryckluftsanläggningar. Yrkeserfarna konsulter och ingenjörer erbjuder omfattande rådgivning och utvecklar individuella, energieffektiva lösningar för alla användningsområden för tryckluft. Den internationella KAESERgruppens datornätverk gör systemleverantörens kunskaper tillgängliga för alla kunder över hela världen. Den högt kvalifi cerade, globala försäljningsoch serviceorganisationen garanterar högsta möjliga tillgänglighet för alla KAESERprodukter och tjänster. KAESER Kompressorer AB Box Täby Telefon: Fax: info.sweden@kaeser.com P500SE Tekniska ändringar förbehålles.10/19
