Skruvkompressorer. Serie SX HSD Med den världsberömda SIGMA PROFILEN Nominellt flöde 0,26 till 86 m³/min, tryck 5,5 till 15 bar KOMPRESSORER

Transkript

1 KOMPRESSORER Skruvkompressorer Serie SX HSD Med den världsberömda SIGMA PROFILEN Nominellt flöde 0,26 till 6 m³/min, tryck 5,5 till bar

2 KAESER KOMPRESSORER tryckluftssystemleverantör med världsrykte Företaget grundades år 1919 av Carl Kaeser d.ä. som maskintillverkare. På 1950-talet beslutade företagets grundare att börja tillverka kolvkompressorer, vilket lade grunden till fabrikens omvandling till kompressortillverkare med världsrykte. I och med utvecklingen av KAESER-skruvkompressorblocket med SIGMA PROFIL började företaget sin väg mot toppen bland tillverkarna. Idag arbetar cirka 6000 personer världen över för företaget. Medarbetarnas engagemang, kunnande och gemensamma strävan efter nöjda kunder har gjort KAESER KOM- PRESSORER till en av de största och mest framgångsrika leverantörerna av tryckluftssystem. Företaget exporterar idag kompressorer och utrustning för tryckluftsbehandling till nästan alla världens länder. Huvudfabriken i Coburg I huvudfabriken i Coburg tillverkar i dagsläget ca 2000 medarbetare kompressorer av alla typer och storlekar på en yta större än m². Modern informationsoch nätverksteknologi binder samman alla företag i den internationella företagsgruppen. Produktionscentrum byggkompressorer Forsknings- och utvecklingscentrum Produktionscentrum Skruvkompressorer Ledning Administration 2

3 Innehåll KAESER KOMPRESSORER tryckluftssystemleverantör med världsrykte 2 3 Mer tryckluft med mindre energi 4 5 KAESER-skruvkompressorer med remdrift 6 7 KAESER-skruvkompressorer med direktdrift 9 KAESER-skruvkompressorer kompletta system KAESER modulära skruvkompressorer med kyltork KAESER-skruvkompressorer med SIGMA FREQUENCY CONTROL 14 SIGMA CONTROL 2 och SIGMA CONTROL BASIC Information utan gränser skräddarsydda helhetslösningar 1 19 Modern tillverkning, hög kvalitet Världsomspännande, tillförlitliga, kompetenta: KAESER AIR SERVICE Allt fler tryckluftsanvändare väljer KAESER-kompressorer Tekniska data Logistikcentrum Produktionscentrum Kolvkompressorer Produktionscentrum Service 3

4 Mer tryckluft med mindre energi KAESER SIGMA PROFIL KAESER KOMPRESSORERs utvecklade SIGMA PROFIL gör det möjligt att spara upp till procent energi jämfört med konventionella skruvrotorprofiler. Varje KAESER-skruvkompressorblock är utrustat med den här energisnåla rotorprofilen. som garanterar högsta möjliga energieffektivitet. Generöst dimensionerade, injusterade precisionslager och tillverkningen med minimala toleranser garanterar lång livslängd och hög tillförlitlighet. Skruvkompressorblock med SIGMA PROFIL En viss specifik driveffekt kan uppnås antingen med små kompressorblock och höga varvtal eller med stora kompressorblock och låga varvtal. Stora kompressorblock med lågt varvtal är effektivare och producerar mer tryckluft vid samma driveffekt. KAESER:s filosofi är därför att utveckla skruvkompressorblock med så lågt varvtal som möjligt och optimerade profiler. Varje skruvkompressor från KAE- SER ger snabbt valuta för pengarna genom att den sparar energi. 4

5 Energibesparande kompressorstyrningar: SIGMA CONTROL 2 och SIGMA CONTROL BASIC SIGMA CONTROL 2 är uppbyggd av olika moduler. Styrningen kan tack vare sin identiska grundkonstruktion anpassas till alla skruvkompressorserier från KAESER KOMPRESSORER. Den modulära konstruktionen av huvudstyrenhet och separata in-/utgångsmoduler gör SIGMA CONTROL 2 ännu starkare när det gäller kommunikation och enkelt underhåll. En kompressor på Internet SIGMA CONTROL 2 har en egen webbserver. Det gör det möjligt att kontakta kompressorn via Internet eller intranätet. På så sätt kan driftdata, underhållsoch larmmeddelanden vid behov visas i webbläsaren efter att ett lösenord har angetts, vilket bland annat förenklar drift och underhåll av kompressorerna. Låga livscykelkostnader En kompressors investerings- och servicekostnader utgör endast en mindre del av hela livscykelkostnaden. Huvuddelen av en skruvkompressors totala kostnader är energikostnader, som under en kompressors livstid kan uppgå till flera gånger investeringskostnaden. Med energisnåla KAESER skruvkompressorer kan företag sänka energikostnaden för sin tryckluftsförsörjning betydligt. Du kan dessutom spara pengar och skona miljön med värmeåtervinning: Den elektriska energi som tillförs en skruvkompressor omvandlas till 0 % till värmeenergi. Upp till 96 % av denna energi kan återvinnas och utnyttjas värmetekniskt. Så kan man spara tiotusentals kronor och tonvis med CO 2 -utsläpp varje år. Hur stor besparingseffekten faktiskt blir beror på storleken på kompressorerna och den energibärare som används (elektricitet, gas, olja). Även många äldre kompressorer kan utrustas för värmeåtervinning i efterhand. Energikostnad-Besparingspotential: upp till 70% Livscykelkostnad Energikostnad Idrifttagning Investeringskostnad Servicekostnad Energieffektivitet är första prioritet En kompressors investerings- och servicekostnader utgör endast en mindre del av hela livscykelkostnaden. Huvudandelen av totalkostnaden består av energikostnader. Spara med KAESERs livscykelhantering. Sedan 40 år arbetar vi därför med att minska dina energikostnader för tryckluftsgenereringen. Men inte bara det vi har även service- och underhållskostnader och framför allt den ständiga tillgången på tryckluft i fokus. 5

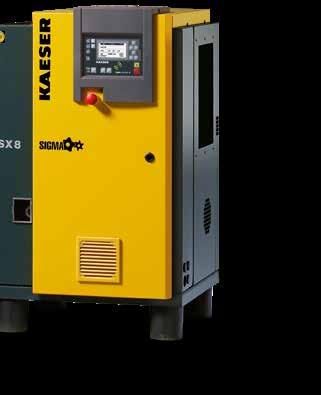

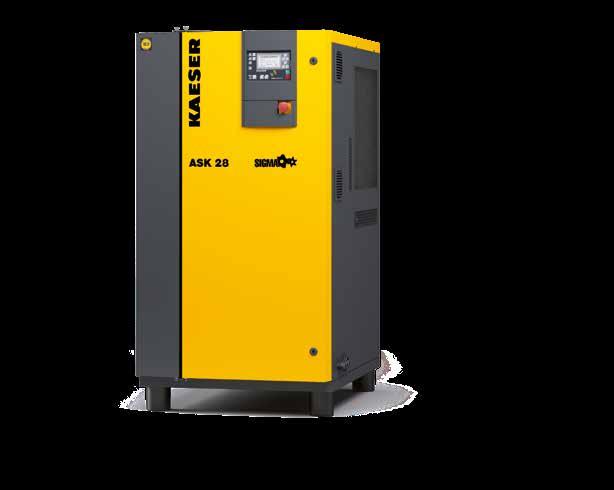

6 KAESER-skruvkompressorer med remdrift upp till 22 kw Flexibel KAESER-remdrift KAESER-skruvkompressorer med remdrift övertygar med sin goda lönsamhet och höga driftsäkerhet. KAESER KOMPRESSORER var en av de första kompressortillverkarna att förverkliga remdriften. Den automatiska efterspänningsanordningen* håller överföringsverkningsgraden för remdriften i KAESER-skruvkompressorer på en konstant hög nivå under hela användningstiden. Detta reducerar samtidigt underhållskostnaderna. * ) Undantag är anläggningarna i SX-serien. De platta remmar som används i dem kräver ingen efterspänning. Såhär producerar KAESER-skruvkompressorerna tryckluft Atmosfärisk luft sugs in, rengörs i luftfiltret och komprimeras i kompressorblocket. I blocket sprutas kylvätskan SIGMA FLUID, som smörjer, tätar och kyler kompressorblocket, in. I normalfallet uppgår tryckluftstemperaturen under komprimeringen till ca. 0 C. Tryckluften separeras från kylvätskan i av avskiljaren (ca. 2 mg/m³) och strömmar genom minimitryckbackventilen in i efterkylaren. Den avskiljda, kylda och filtrerade kylvätskan sprutas in igen. Efterkylaren sänker tryckluftstemperaturen till ca 5 till K över omgivningstemperaturen och tar bort det mesta av fukten ur tryckluften innan den kommer ut ur kompressorn. 6

7 Möjlig energikostnadsbesparing genom värmeåtervinning Energikostnadsbesparing genom teknisk optimering Spara energi med KAESER SIGMA PROFIL Varje KAESER skruvkompressorblock har rotorer med den energisnåla SIGMA PROFILEN. Noggrann tillverkning med justerade precisionsrullager garanterar lång livslängd och hög tillförlitlighet. Investering tryckluftssystem, energikostnadsandel, underhållskostnadsandel, sparpotential gällande energikostnader Kompressorstyrning SIGMA CONTROL 2 Manöverenheten är utrustad med en översiktlig display och robusta knappar. Med en blick ser användaren all relevant information. Den tydliga menystrukturen finns på 30 olika språk och gör användningen ännu enklare. Automatisk remsträckare En högpresterande kilrem med automatisk efterspänning* garanterar en effektiv kraftöverföring från drivmotorn till kompressorblocket. Det ger lägre energiförbrukning och bidrar till kompressorns höga driftsäkerhet. *) undantag serie SX Kylluftsfiltermattor Omgivningsluften som sugs in i en kompressor innehåller föroreningar. Högeffektiva kylluftsfiltermattor förhindrar i stor utsträckning att kylaren förorenas. Kompressorer med remdrift: Serier: SX ASK Motoreffekt: 2,2 till 22 kw Nominellt flöde: 0,26 till 4,65 m³/min Standardtryck: 5,5 till bar (ö) Energisnåla IE3-motorer Naturligtvis är KAESER-skruvkompressorer i serierna SX till ASK som standard utrustade med högeffektiva, energibesparande drivmotorer med energiklass IE3. Serien SM har redan en IE4-motor (SM, SM16). 7

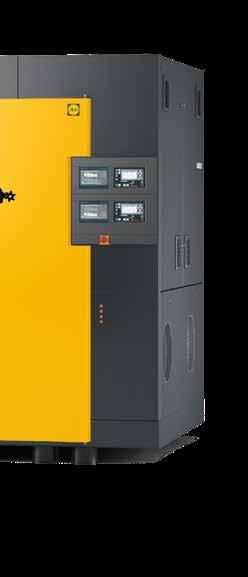

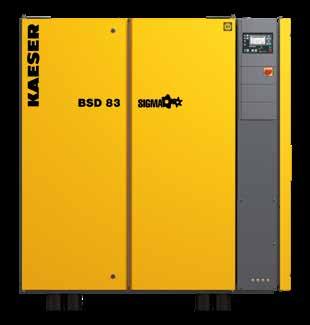

8 KAESER-skruvkompressorer med direktdrift upp till 500 kw Varför 1:1 direktdrift? Direktdriften innebär att kompressorblocket är direktkopplat till motorn utan överföringsförluster. KAESER-skruvkompressorer med direktdrift är kraftfulla och energieffektiva. Grunden utgörs av KAESER KOMPRESSORERs perfekt anpassade utbud av egenutvecklade och egentillverkade samt alltid optimalt utformade kompressorblock. Med 1:1 direktdrift gör man en 3-faldig besparing: - Det uppstår inga energiförluster vid kraftöverföringen. - De stora lågvarviga kompressorblocken spar ytterligare energi. - Direktdriften sänker underhållskostnaderna. Innovativt kylluftssystem Denna innovation har fler fördelar förutom bättre kylverkan: Luften dras in genom kylarna på sidan och blåses därefter ut direkt uppåt. Kompressorns inre delar kommer därför inte i direktkontakt med kylluftströmmen. Smutsen i kylluften blir till största delen kvar på kylarnas luftinloppssida, alltså på utsidan av kompressorn. Där syns den lätt och kan enkelt avlägsnas utan att kylarna behöver monteras bort. Driftsäkerheten ökar och underhållsbehovet minskar. Tryckluftsefterkylning Kylning av kylvätskan Insugsluft till kompressorn Motorkylluft Tryckluftsutlopp

9 Möjlig energikostnadsbesparing genom värmeåtervinning Energikostnadsbesparing genom teknisk optimering Spara energi med KAESER SIGMA PROFIL Varje KAESER skruvkompressorblock har rotorer med den energisnåla SIGMA PROFILEN. Noggrann tillverkning med justerade precisionsrullager garanterar lång livslängd och hög tillförlitlighet. Investering tryckluftssystem, energikostnadsandel, underhållskostnadsandel, sparpotential gällande energikostnader Kompressorstyrning SIGMA CONTROL 2 Manöverenheten är utrustad med en översiktlig display och robusta knappar. Med en blick ser användaren all relevant information. Den tydliga menystrukturen finns på 30 olika språk och gör användningen ännu enklare. KAESER låga varvtal Andra - höga varvtal Låga varvtal De stora, lågvarviga kompressorblocken arbetar inom sitt optimala arbetsområde och levererar med samma effekt mer tryckluft än små högvarviga block. De låga varvtalen innebär dessutom mindre slitage och därmed lägre underhållskostnader. Energisnål 1:1 direktdrift Drivmotor och kompressorblock bildar tillsammans med koppling och kopplingsfläns ett kompakt nästan underhållsfritt aggregat med lång livslängd. Eftersom det inte uppstår några överföringsförluster med KAESERs direktdrift minskar energiförbrukningen betydligt. Kompressorer med 1:1 direktdrift: Serier: ASD HSD Motoreffekt: 1 till 500 kw Nominellt flöde: 2,09 till 6 m³/min Standardtryck: 5,5 till bar(ö) Elektronisk termostyrning Den innovativa elektroniska termostyrningen (ETM) reglerar dynamiskt vätsketemperaturen för att på ett tillförlitligt sätt undvika kondensatbildning. Den ökar energieffektiviteten, bland annat tack vare möjligheten att anpassa värmeåtervinningen till kundens faktiska krav. (Serie ASD HSD) 9

10 KAESER-skruvkompressorer kompletta system upp till 22 kw Kombinationer av skruvkompressorer och kyltorkar sparar utrymme Kaeser har tagit en ny väg: Kompressor och kyltork är placerade i separata hus i stället för i ett gemensamt hus. Detta skyddar torken mot strålningsvärme från kompressorn och ökar driftsäkerheten. Energisparande kyltork Torkens frånkopplingsfunktion som kan väljas i kompressorstyrningen och som är kopplad till kompressorns drift minskar energiförbrukningen avsevärt. Trots den kompakta konstruktionen är alla komponenter lättillgängliga. * ) Inte på SXC. Tryckluftsanläggning med enskilda komponenter Tryckluftsanläggning med AIRCENTER 1) Skruvkompressor 2) Kyltork 3) Tryckluftsbehållare 4) Aquamat-kondensatbehandling 5) Filter 7) ECO-DRAIN kondensatavledare ) Tryckhållningssystem 1) Skruvkompressor komplett system AIRCENTER 2) Tryckhållningssystem 3) Aquamat-kondensatbehandling Aircenter och SXC kompakta tryckluftssystem KAESER AIRCENTER producerar som driftklart komplettsystem torkad tryckluft. Genom att placera en KAESER-skruvkompressor med energisnål SIGMA PROFIL och en kyltork på en tryckluftsbehållare får man en mycket kompakt och ekonomisk anläggning. I jämförelse med en konventionell tryckluftsanläggning krävs det nästan inget rördragnings- eller installationsarbete vid installationen av AIRCENTER och SXC.

11 Kompressorstyrning SIGMA CONTROL 2 Manöverenheten är utrustad med en översiktlig display och robusta knappar. Med en blick ser användaren all relevant information. Den tydliga menystrukturen finns på 30 olika språk och gör användningen ännu enklare. Underhållsvänlig Alla underhållsarbeten kan utföras från samma sida. När man har tagit av vänster huv är alla underhållsställen lätta att komma åt. Vätskenivå och remspänning kan kontrolleras genom ett synglas utan att huven behöver öppnas. Komplettlösning med skruvkompressor Det lönar sig att spara energi även med mindre skruvkompressorer: Till exempel innebär 20 % mindre energiförbrukning med en 5,5 kw-anläggning och en drifttid på h att man sparar 1 0 kwh och släpper ut 660 kg mindre CO 2 per år. SXC Komplettlösning med kyltork Kyltorken är termiskt isolerad placerad under skruvkompressorn. Kärnan är en plattvärmeväxlare i rostfritt stål med integrerad kondensatavskiljare. Kompletta system: Serie: SXC Motoreffekt: 2,2 till 5,5 kw Nominellt flöde: 0,26 till 0, m³/min Standardtryck: 5,5 till bar (ö) Utrustad med SIGMA CONTROL BASIC Serie: AIRCENTER Motoreffekt: 2,2 till kw Nominellt flöde: 0,26 till 2,2 m³/min Standardtryck: 5,5 till bar (ö) Utförande med endast kyltork: Serie: SX T, SM T, SK T och ASK T Motoreffekt: 2,2 till 22 kw Nominellt flöde: 0,26 till 3,5 m³/min Standardtryck: 5,5 till bar (ö) SXC SXC Helhetslösning med tryckluftsbehållare SXC-anläggningarnas tryckluftsbehållare med behandling på insidan har tre funktioner: Kyla och lagra tryckluften samt föravskilja kondensatet. Detta styrs elektroniskt och leds bort säkert och utan tryckluftsförlust.

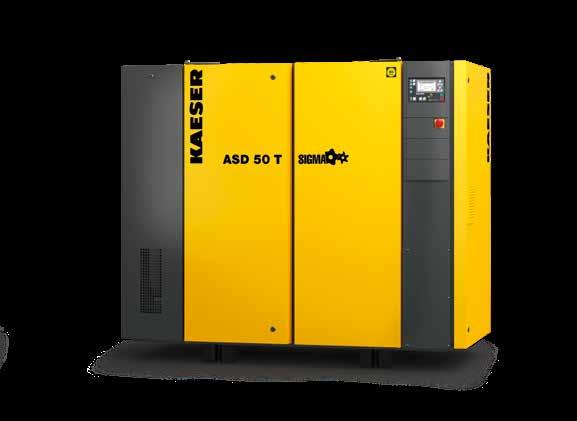

12 KAESER modulära skruvkompressorer med kyltork upp till 2 kw Innovativt: Serierna ASD T till DSD T Dessa skruvkompressorer är mångsidiga, driftsäkra och ekonomiska i praktisk drift. I kombination med en kyltork blir de energisnåla kompressorerna kompletta tryckluftsanläggningar som levererar tryckluft av högsta kvalitet. Kompressorn och kyltorken är monterade i var sitt hus. Detta skyddar torken mot strålningsvärme från kompressorn och ökar driftsäkerheten. Energibesparande kyltork Kyltorkens frånkopplingsfunktion som kan väljas i kompressorstyrningen och som är kopplad till kompressorns drift minskar energiförbrukningen avsevärt. Levereras driftklar Kyltorksmodulen är monterad på kompressorn och är klar för drift. Kyltorken är dimensionerad för att utan problem inrymma samtliga komponenter. Tack vare de separata husen förhindras att kyltorken utsätts för skruvkompressorns kompressionsvärme. Tack vare optimal kylning är anläggningen driftsäker upp till en omgivningstemperatur på +45 C.

13 Möjlig energikostnadsbesparing genom värmeåtervinning Energikostnadsbesparing genom teknisk optimering Spara energi med KAESER SIGMA PROFIL Varje KAESER skruvkompressorblock har rotorer med den energisnåla SIGMA PROFILEN. Noggrann tillverkning med justerade precisionsrullager garanterar lång livslängd och hög tillförlitlighet. Investering tryckluftssystem, energikostnadsandel, underhållskostnadsandel, sparpotential gällande energikostnader Kompressorstyrning SIGMA CONTROL 2 Manöverenheten är utrustad med en översiktlig display och robusta knappar. Med en blick ser användaren all relevant information. Den tydliga menystrukturen finns på 30 olika språk och gör användningen ännu enklare. Tillförlitlig KAESER-cyklonavskiljare Den cyklonavskiljare som sitter före kyltorken tar även vid hög omgivningstemperatur och luftfuktighet pålitligt bort den största delen av kondensatet ur tryckluften. En nivåstyrd ECO DRAIN-kondensatavledare leder bort det utan tryckluftsförlust. Säker avledning på kyltorken Även själva kyltorken är utrustad med en elektronisk ECO DRAIN-avledare som till skillnad från en magnetventil fungerar utan tryckluftsförlust. Det sparar energi och ökar driftsäkerheten. Kompressorer med kyltork: Serier: ASD T till DSD T Motoreffekt: 1 till 2 kw Nominellt flöde: 2,09 till 23, m³/min Standardtryck: 5,5 till bar (ö) Platssparande modulkonstruktion Kyltorksmodulen gör standardskruvkompressorn till en kompakt kompressorstation. Alla komponenter är lätta att komma åt, vilket underlättar och snabbar på allt underhållsarbete.

14 KAESER-skruvkompressorer med SIGMA FREQUENCY CONTROL Spara energi utan att kompromissa med varvtalsreglering KAESER-kompressorerna i serierna SM SFC till FSD SFC är särskilt ekonomiska skruvkompressorer. I serierna SM, SK och ASK SFC används underhållssnål KAESERremdrift med automatisk remsträckare. Från och med serien ASD SFC använder vi oss av KAESER 1:1direktdrift. De lågvarviga kompressorblocken från KAESER med den energisnåla SIGMA PROFILEN har utmärkt prestanda över hela reglerområdet. De varvtalsreglerade skruvkompressorerna i serierna SM SFC till HSD SFC kan kontinuerligt belastas till 0 procent utan ökade underhållsinsatser. Andra varvtalsreglerade kompressorer Kraftöverföringsförluster Energiförbrukning Underhållskostnader KAESER SFC-kompressorer Direktdrift sparar trefaldigt Direktdriften (från serie ASD SFC) fungerar helt utan de kraftöverföringsförluster som är oundvikliga på konstruktioner med växellåda. Eftersom den består av färre delar behöver den mindre underhåll, och därmed ökar tillförlitlighet och livslängd tydligt. Samtidigt minskar ljudemissionen från kompressorn betydligt. Med KAESER:s direktdrift sparar man på tre sätt: För det första vid kraftöverföringen, för det andra vid energiförbrukningen och för det tredje vid underhåll och de därmed förbundna stilleståndskostnaderna. 14

15 00% Specifik effekt (kw/m³/min) Vanlig varvtalsreglering Effektiv SFC-varvtalsreglering Optimerad specifik effekt I alla tryckluftscentraler går den varvtalsreglerade kompressorn längre än alla andra. Därför är KAESERs SFC-modeller konstruerade för maximal effektivitet samtidigt som man undviker extrema varvtal. Det sparar energi och ger en ökad hållbarhet och tillförlitlighet. Flöde (m³/min) Driftsäker även vid höga temperaturer Generöst dimensionerade frekvensomriktare och effektiv kylning av omriktarens separata elskåp gör att KAESER-SFC-kompressorer utan problem kan användas även vid omgivningstemperaturer på upp till +45 C. Hela anläggningen har EMC-certifikat Samtliga komponenter liksom hela anläggningen är testade och certifierade enligt gällande riktlinjer avseende elektromagnetisk kompatibilitet (EMC). % full pålast ström 700% 600% 500% 400% 300% 200% 0% 0 % Direktstart Y/D-start Mjukstart SFC-anläggningar Mjukstart utan skadliga strömtoppar Tack vare den mjuka ökningen av motorströmmen från noll till full effekt utan strömtoppar är motorns startfrekvens, d.v.s. antalet starter inom en viss period, utan risk för överhettning, teoretiskt sett obegränsad. Dessutom skonar steglös acceleration och inbromsning de rörliga delarna. Kompressorer med frekvensomformare: Serie IE3-motorn: SK/ASK/CSD/CSDX Serier IE4-motorn: SM/ASD/BSD/DSD/DSDX/ESD/FSD/HSD Serie IES2: ASD SFC med synkron reluktansmotor Motoreffekt: till 5 kw Nominellt flöde: 0,30 till 6 m³/min Standardtryck: 5,5 till bar(ö) Effektivare synkronreluktansmotor Serien ASD SFC förenar fördelarna med asynkron- och synkronmotorer i en enda drivanordning. Den innehåller varken aluminium, koppar eller dyra, sällsynta jordartsmagneter, utan elektroplåtar med särskild profilering som är inpassade med varandra. Det gör att drivanordningen är robust och lätt att underhålla. SFC = SIGMA FREQUENCY CONTROL

16 SIGMA CONTROL 2... för SX till HSD Med sin mångfald av styr-, övervaknings- och kommunikationsfunktioner är industri-pc-styrningen SIGMA CONTROL 2 idealisk för användningsområden med höga kommunikationsbehov. Därför är den standard på alla KAESER-skruvkompressorer i serierna ASD till HSD. Den kan även väljas som tillval till serierna SX, SM, SK och ASK och på begäran även med "Anslutning till styrteknik". Serier: SX HSD SIGMA CONTROL 2 - Funktionsknapparna i detalj Grundfunktion TILL-knapp grön LED kopplar "TILL" kompressorn > automatisk drift, indikering "Kompressor TILL". Menyfunktioner Menyknapp UPP rullar radvis uppåt i texten. Info-knapp Visar aktuella larmmeddelanden. Signalfunktioner FRÅN-knapp kopplar "FRÅN" kompressorn. Larm röd LED indikering "Fel på kompressorn". Kompressorn stängs av vid larm. Kommunikationslarm röd LED indikering "Datakommunikation med andra system avbruten eller störd". Underhåll gul LED indikering "Underhållssignal aktiverad" eller "Underhållsräknare utgången" eller "Varning". Styrspänning TILL grön LED visar "Huvudströmbrytare TILL, nät- och försörjningsspänning finns". Menyknapp NED rullar radvis nedåt i texten. Menyknapp HÖGER rullar radvis åt höger i texten. Menyknapp VÄNSTER rullar radvis åt vänster i texten. Avbrottsknapp går tillbaka i nivåerna ett steg i taget. Enter-knapp för att gå till nästa undermeny eller för att verkställa värden. Kvitteringsknapp bekräftar larmet och återställer om möjligt felminnet. Ytterligare funktioner Knappen för tomgångsdrift kopplar kompressorn från last- till tomgångsdrift. Fjärr-TILL-knapp grön LED kopplar "TILL" och "FRÅN" fjärrstyrningen. Tidur TILL/FRÅN-knapp grön LED aktiverar eller avaktiverar inställd tidursfunktion. Lastdrift grön LED "Kompressorn matar". Tomgångsdrift grön LED "Kompressorn går" "ingen matning". 16

17 SIGMA CONTROL BASIC... till SXC Kompressorstyrningen SIGMA CONTROL BASIC används i våra "allt-i-ett"-tryckluftssystem i skruvkompressorserien SXC. Det är en idealisk lösning för användare som klarar sin tryckluftförsörjning med en kompressor, men som inte utesluter framtida utbyggnader. KAESERs modulära styrnings- och tryckluftshanteringskoncept garanterar genomgående kompatibilitet. Serier: SXC SIGMA CONTROL BASIC Funktioner snabb och enkel att hantera med piktogram och stor display helautomatisk DUAL-reglering av kompressorn (fullast-/avlast-/av-reglering) Inställbar kopplingsdifferens potentialfri kontakt samlingslarm elektronisk tryckgivare övervakning av parametrarna systemtryck, kompressionstemperatur och rotationsriktning Timräknare för service, pålast och kompressordrift inställbara serviceintervall, valbara tryck- och temperaturenheter (bar/psi/mpa/ C/ F) anläggningens börtryck kan minskas individuellt 17

18 Information utan gränser skräddarsydda helhetslösningar SIGMA AIR MANAGEMENT SYSTEM Den vidareutvecklade adaptiva 3-D advanced -regleringen beräknar förutseende en mängd alternativ och väljer alltid det mest energieffektiva. På så sätt anpassas kompressorernas flöde och energiförbrukning optimalt till det aktuella tryckluftsbehovet. Optimeringen möjliggörs av den inbyggda industri-pc:n med flerkärnig processor i kombination med den adaptiva 3D advanced -regleringen. Med SIGMA NETWORK-bussomkopplarna (SBU) har kunden tillgång till alla möjligheter att göra anpassningar efter sina individuell krav. SBU:erna kan vara utrustade med digitala och analoga in- och utgångsmoduler samt SIGMA NETWORK-portar. På så sätt kan kunden enkelt visa larmmeddelanden, nominellt flöde, tryckdaggpunkt, effektmätning osv. (1) Överordnad styrning SIGMA AIR MANAGER 4.0 (SAM 4.0) Adaptiv 3D advanced -reglering R&I schema i realtid Aktuell och snabb överblick över hela tryckluftssystemet Typerna SAM 4.0-4, SAM 4.0-, SAM Kan uppgraderas: Utökning av tryckluftssystemet med programvaruuppgradering inget byte av maskinvara krävs 6 digitala ingångar, 4 analoga 4 20 ma-ingångar, 5 reläutgångar En tryckgivare ingår 7 SIGMA NETWORK-portar till kompressorer med styrningen SIGMA CONTROL 2 och/eller SIGMA NETWORK-bussomkopplare (SBU) Som tillval med SNW-PROFIBUS-Master för anslutning av befintliga system till SIGMA AIR MANAGER visualisering via Gigabit Ethernet-gränssnitt för fjärrvisning alltid aktuell information online (4) SIGMA NETWORK (SNW) KAESER-specifikt, säkert nätverk för maskinstyrning och -kommunikation (5) Ansluta kompressorer till SIGMA CONTROL 2 Kompressorerna ansluts till SIGMA CONTROL 2 via SIGMA NETWORK (6) Ansluta befintliga SAM-Profibusnät till SNW-PROFIBUS-Master Med SNW-PROFIBUS-Master (tillval) kan befintliga tryckluftssystem med Profi busnät anslutas utan problem. (2) KAESER CONNECT för anslutning till styrtekniken Möjliga kommunikationsmoduler: PROFIBUS DP, PROFINET IO, Modbus TCP (3) Visualisering genom integrerad webbserver KAESER CONNECT Långtidsdata för rapport, analys, kontroll och granskning, energistyrning målinriktad minimering av tryckluftskostnaderna detaljrika energikostnadsrapporter individuella extra kostnadsblock ingen ytterligare programvara behövs (visning via webbläsare) 1

19 KOMPRESSORER Kompressorer C1 - BSD 75 C2 - BSD 75 C3 - CSD 5 C4 - CSD 5 Central Tork Filter Tryckluftsbehållare Kondensatbehandling KOMPRESSORER Kompressorer C1 - BSD 75 C2 - BSD 75 C3 - CSD 5 C4 - CSD 5 C1 C2 C3 C4 Kondensatbehandling CD1 C1 C2 C3 C4 D1 D2 Effekt Flöde F1 F2 CD1 D1 D2 kw m³/min R1 CT1 Effekt Flöde DHS1 F1 F2 kw m³/min R1 CT1 Status Meddelanden Övervakning Energi & Kostnader Underhåll Styrning SAM 4.0 Logic Tidstyrning Idrifttagning Konfi guration Kontakt DHS1 SIGMA AIR MANAGER Automatisk drift 6.62 bar Central i digitala uttagsenheter som t ex bärbar dator Kontrollcenter Kontrollcenter KAESER CONNECT SIGMA AIR MANAGER Automatisk drift 6.62 bar Central Central Status Meddelanden Övervakning Energi & Kostnader Underhåll Styrning Kommunikationsmodul t ex Modbus TCP Tork SAM 4.0 Logic Filter Tidstyrning Tryckluftsbehållare Idrifttagning Konfi guration Kontakt i SIGMA AIR MANAGER 4.0 KAESER SIGMA NETWORK SIGMA NETWORK PROFIBUS-Master Styrning: SIGMA CONTROL 2 Styrning: SIGMA CONTROL Olika anslutningsalternativ för behandlingskomponenter Möjligt att ansluta konventionella kompressorer Anslutning av kompressorer med SIGMA CONTROL 2 Anslutning av kompressorer med SIGMA CONTROL; anslutning till stationer med Profibusnät (ersättning för SAM 1) Säkrare data säkrare drift! 19

20 Modern tillverkning, hög kvalitet Produktion och kvalitetssäkring För att uppnå maximal noggrannhet tillverkas komponenterna till KAESERs skruvkompressorer i klimatiserade utrymmen med toppmoderna verktygsmaskiner. Motiverade och kvalificerade medarbetare med lång erfarenhet inom maskintillverkning garanterar en jämn och mycket hög kvalitet på våra produkter. Det gör även den permanenta kontrollen av tillverkningstoleranserna, t.ex. med hjälp av en 3D-mätanläggning med 1/1 000 mm mätnoggrannhet (stora bilden till höger). Fokuserade på framtiden Genom att löpande optimera befintliga produkter och ständigt sträva efter grundläggande innovationer i KAESERs toppmoderna forsknings- och utvecklingscentrum (till vänster) säkerställer vi att den tekniska standarden på KAESERs produkter alltid är ledande: Kompressorer och tryckluftskomponenter med bästa möjliga ekonomi, underhållsvänlighet och pålitlighet. 20

21 Exakt fräsning och slipning I CNC-profilslipmaskiner får rotorernas SIGMA PROFIL en sista finslipning med felmarginaler på en tusendels millimeter. Noggrann montering Välutbildad fackpersonal monterar kompressorblock och -anläggningar utifrån de strikta tillverkningsriktlinjerna i KAESERs kvalitetsstyrningssystem. Kontinuerlig kvalitetssäkring Kontinuerlig kontroll av tillverkningstoleranserna i moderna 3D-mätmaskiner säkerställer en hög och jämn kvalitet och komponenter som klarar påfrestningarna. Rotorer i provbänken Varje skruvpar kontrolleras genomgående med hänseende på samspel och passning. Flexibla bearbetningscentra Rotorer och hus till KAESERs kompressorblock tillverkas i moderna bearbetningscentra med klimatiserade lokaler. Kvalitetsledning enligt DIN/ISO 9001 säkerställer högsta produktkvalitet. 21

22 Världen över, tillförlitlig, kompetent: KAESER AIR SERVICE Service och rådgivning världen över KAESER KOMPRESSORER är representerat över hela världen med egna dotterbolag och kompetenta återförsäljare. Vår kundtjänst ger dig snabb hjälp, oavsett om det gäller underhåll och service eller rådgivning och handledning. 22

23 Optimerad tryckluftsproduktion Den datorstyrda analysen av tryckluftsbelastningen (ADA) beräknar snabbt och detaljerat ert företags faktiska tryckluftsbehov. Utifrån ADA-data räknar fackpersonal med hjälp av KAESERs energisparsystem (KESS) fram den långsiktigt mest fördelaktiga tryckluftsförsörjningen för ert företag. Världsomspännande teleservice Tack vare ett globalt nätverk och datakommunikation möjliggörs diagnos på distans och behovsstyrt underhåll för KAESERs internetkompatibla produkter. Det leder till en ökad tillgänglighet och optimerar er tryckluftsförsörjnings totala ekonomi. Snabb kundservice KAESER vill ha nöjda kunder. Därför erbjuder KAESERs världsomspännande kundtjänstnätverk snabb service över hela världen. Våra servicetekniker och montörer är snabbt på plats om något skulle hända oavsett var i världen anläggningen står. Testade KAESER-originaldelar Vid service och reparationer använder KAESERs servicemedarbetare uteslutande KAESER-originaldelar, vilkas funktionssäkerhet har bevisats genom många långtidstester. Endast KAESER-originalreservdelar garanterar testad kvalitet och säkerhet. SIGMA AIR UTILITY "Tryckluft till ett fast pris" med SIGMA AIR UTILI- TY köper du endast den tryckluft du behöver till ett avtalat kubikmeterpris. 23

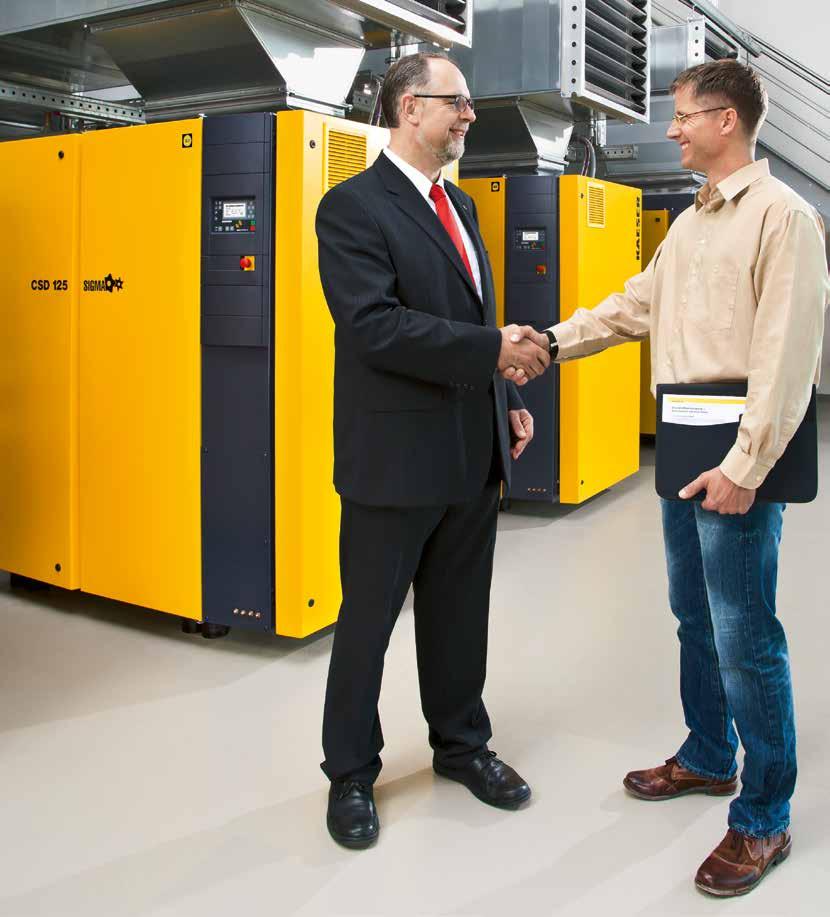

24 24 Allt fler tryckluftsanvändare väljer KAESER

25 Tryckluft inom industrin Tryckluft för industriföretag produceras idag huvudsakligen av skruvkompressorer. Detta gäller i ökande grad även för hantverk och småföretag. KAESERs skruvkompressorer med SIGMA PROFIL återspeglar denna utveckling på ett imponerande sätt: Världen över arbetar redan fler än av de här ekonomiska, tillförlitliga maskinerna. Rengöring, förpackning, filtrering KAESERs vakuumskruvkompressorer med det speciella KAESER-vakuumskruvblocket används bl.a. till dammutsugning, förpackning, testprocesser, torkning, utsugning av gaser, filtrering samt påfyllning av flaskor och tuber. Även de här anläggningarna är utrustade med den framtidssäkrade styrningen SIGMA CONTROL 2 som är baserad på en industri-pc. Tillverkning av PET-behållare KAESER har utvecklat en mycket ekonomisk tryckluftsystemlösning för den växande produktionen av PET-flaskor. SIGMA PET AIR-anläggningen består av ett lågtryckssteg (skruvkompressor, styrluft) och ett högstryckssteg (booster, blåsluft) samt kyltork. Dess fördelar är de låga anskaffnings- och driftkostnaderna samt den mycket höga driftsäkerheten. Övertryck och vakuum KAESERs blåsmaskiner eller skruvblåsmaskiner (övertryck eller vakuum) används till exempel till luftning av sedimenteringsbassänger, torkning, transport av pulverformiga eller korniga material, rengöring genom utsugning, kontroll och förpackning. Tryckluft för fartyg KAESER KOMPRESSOREN levererar även ett tryckluftssortiment som är speciellt anpassat till kraven vid användning på exempelvis fartyg och båtar. Skruvkompressorer kan exempelvis användas för att producera arbetsluft eller tryckluft för speciella användningsområden som vid produktion av kväve. Dessutom kan blåsmaskiner användas för hantering av avloppsvatten på stora kryssningsfartyg. 25

26 Serie SX ASK Skruvkompressorer med kilremsdrift upp till 22 kw Modell Arbetstryck Nominellt flöde *) hela anläggningen vid arbetstryck Max. Övertryck Motorns märkeffekt Mått B D H Anslutning Tryckluft Ljudtrycksnivå Vikt bar m³/min bar kw mm db(a) kg SX 3 0,34 0,26 2,2 590 x 632 x SX 4 SX 6 0,45 0,36 0,26 0,60 0,4 0, x 632 x G ¾ x 632 x SX 0,0 0,67 0,54 5,5 590 x 632 x SM 0,94 0,7 0,60 5,5 630 x 790 x SM 1,32 1,0 0,5 630 x 790 x 10 G ¾ SM 16 1,62 1,36 1, x 790 x SK 22 SK 25 2,00 1,6 1,32 2,50 2, 1, x 95 x G x 95 x ASK 2 2,6 2,40 1,93 00 x 10 x ASK 34 3,51 3,00 2, x 10 x 30 G 1 ¼ ASK 40 4,06 3,52 2, x 10 x *) Prestanda enligt ISO 17: 2009, bilaga C Ljudtrycksnivå enligt ISO 21 och den grundläggande normen ISO ; drift vid maximalt arbetstryck; tolerans: ±3 db(a) 26

27 Serie ASD CSDX Skruvkompressorer med direktdrift upp till 90 kw Modell Arbetstryck Nominellt flöde *) hela anläggningen vid arbetstryck Max. Övertryck Motorns märkeffekt Mått B D H Anslutning Tryckluft Ljudtrycksnivå Vikt bar m³/min bar kw mm db(a) kg ASD 35 3,16 2, x 900 x ASD 40 ASD 50 3,92 3, 2,5 4,5 3,5 3, x 900 x G 1 ¼ x 900 x ASD 60 5,53 4,49 3, x 900 x BSD 65 5,65 4,52 3, x 30 x BSD 75 7,00 5,60 4, x 30 x 1700 G 1 ½ BSD 3,16 6,5 5, x 30 x CSD 5,26 6,9 5, x x CSD 5,14,1 6, x x 1900 G CSD 5,02,04, x x CSDX 140 CSDX 165,74,3 9,6 16,16,53, x 90 x G x 90 x *) Prestanda enligt ISO 17: 2009, bilaga C Ljudtrycksnivå enligt ISO 21 och den grundläggande normen ISO ; drift vid maximalt arbetstryck; tolerans: ±3 db(a) 27

28 Serie DSD HSD Skruvkompressorer med direktdrift upp till 500 kw Modell Arbetstryck Nominellt flöde *) hela anläggningen vid arbetstryck Max. Övertryck Motorns märkeffekt Mått B D H Anslutning Tryckluft Ljudtrycksnivå Vikt bar m³/min bar kw mm db(a) kg DSD , x 1730 x DSD 175 DSD ,92,60 21,00 16,59, x 1730 x DN x 1730 x DSD , 20,40 16, x 1730 x DSDX 245 DSDX , 20,40 16, 30,20 24,70 19, x 19 x DN x 19 x ESD 375 ESD ,5 30, 24,34 42,20 37,32 29, x 2030 x DN x 2030 x FSD 475 FSD 575 4,20 37,63 29,52 5, , x 2145 x DN x 2145 x HSD ,40 54,44 43, x 2145 x HSD 722 HSD 72 72,40 59,4 47,7 7,40 65,31 53, x 2145 x DN x 2145 x HSD 42 4,40 71, 5, x 2145 x *) Prestanda enligt ISO 17: 2009, bilaga C Ljudtrycksnivå enligt ISO 21 och den grundläggande normen ISO ; drift vid maximalt arbetstryck; tolerans: ±3 db(a) 2

29 Serie SXC AIRCENTER SX/SM/SK Modulära skruvkompressorer med kyltork och tryckbehållare upp till kw Modell Arbetstryck Nominellt flöde *) hela anläggningen vid arbetstryck Max. Övertryck Effektförbrukning kyltork Kylmedel Motorns märkeffekt Tryckdaggpunkt Tryck behållar- -volym Mått B D H Anslutning Tryckluft Ljudtrycksnivå Vikt bar m³/min bar kw kw Typ C l mm db(a) kg SXC 3 0,34 0,26 2,2 0,1 R 4a x 90 x SXC 4 SXC 6 0,45 0,36 0,26 0,60 0,4 0,37 3,0 0,1 R 4a x 90 x G ¾ 4,0 0,26 R 4a x 90 x SXC 0,0 0,67 0,54 5,5 0,26 R 4a x 90 x AIRCENTER 3 0,34 0,26 2,2 0,1 R 4a x 90 x AIRCENTER 4 AIRCENTER 6 0,45 0,36 0,26 0,60 0,4 0,37 3 0,1 R 4a x 90 x G ¾ 4 0,26 R 4a x 90 x AIRCENTER 0,0 0,67 0,54 5,5 0,26 R 4a x 90 x AIRCENTER 0,94 0,7 0,60 5,5 0,33 R 4a x 20 x AIRCENTER 1,32 1,0 0,5 0,33 R 4a x 20 x 1720 G ¾ AIRCENTER 16 1,62 1,36 1,09 9 0,33 R 4a x 20 x AIRCENTER 22 AIRCENTER 25 2,00 1,6 1,32 2,50 2, 1,72 0,46 R 4a x 70 x G 1 0,46 R 4a x 70 x *) Prestanda enligt ISO 17: 2009, bilaga C Ljudtrycksnivå enligt ISO 21 och den grundläggande normen ISO ; drift vid maximalt arbetstryck; tolerans: ±3 db(a) 29

30 Serie SX ASK T Modulära skruvkompressorer med kyltork upp till 22 kw Modell Arbetstryck Nominellt flöde *) hela anläggningen vid arbetstryck Max. Övertryck Effektförbrukning kyltork Kylmedel Motorns märkeffekt Tryckdaggpunkt Mått B D H Anslutning Tryckluft Ljudtrycksnivå Vikt bar m³/min bar kw kw Typ C mm db(a) kg SX 3 T 0,34 0,26 2,2 0,1 R 4a x 905 x SX 4 T SX 6 T 0,45 0,36 0,26 0,60 0,4 0,37 3 0,1 R 4a x 905 x G ¾ 4 0,26 R 4a x 905 x SX T 0,0 0,67 0,54 5,5 0,26 R 4a x 905 x SM T 0,94 0,7 0,60 5,5 0,33 R 4a x 90 x SM T 1,32 1,0 0,5 0,33 R 4a x 90 x 10 G ¾ 65 3 SM 16 T 1,62 1,36 1,09 9 0,33 R 4a x 90 x SK 22 T SK 25 T 2,00 1,6 1,32 2,50 2, 1,72 0,46 R 4a x 40 x G 1 0,46 R 4a x 40 x ASK 2 T 2,6 2,40 1,93 0,70 R 4a x 1460 x ASK 34 T 3,51 3,00 2,50 1 0,70 R 4a x 1460 x 30 G 1 ¼ ASK 40 T 4,06 3,52 2, ,70 R 4a x 1460 x *) Prestanda enligt ISO 17: 2009, bilaga C Ljudtrycksnivå enligt ISO 21 och den grundläggande normen ISO ; drift vid maximalt arbetstryck; tolerans: ±3 db(a) 30

31 Serie ASD DSD T Modulära skruvkompressorer med kyltork upp till 2 kw Modell Arbetstryck Nominellt flöde *) hela anläggningen vid arbetstryck Max. Övertryck Nominell effekt drivmotor Effektförbrukning kyltork Kylmedel Tryckdaggpunkt Mått B D H Anslutning Tryckluft Ljudtrycksnivå Vikt bar m³/min bar kw kw Typ C mm db(a) kg ASD 35 T 3,16 2,63 1 0, R 4a x 900 x ASD 40 T ASD 50 T 3,92 3, 2,5 4,5 3,5 3, , R 4a x 900 x G 1 ¼ 25 0, R 4a x 900 x ASD 60 T 5,53 4,49 3, , R 4a x 900 x BSD 65 T 5,65 4,52 3, , R 4a x 30 x BSD 75 T 7,00 5,60 4, , R 4a x 30 x 1700 G 1 ½ 70 BSD 3 T,16 6,5 5, , R 4a x 30 x CSD 5 T,26 6,9 5, , R 4a x x CSD 5 T,14,1 6, , R 4a x x 1900 G CSD 5 T,02,04, ,1 R 4a x x CSDX 140 T CSDX 165 T,74,3 9,6 16,16,53, ,2 R 4a x 90 x G ,2 R 4a x 90 x DSD 145 T 14, , R 4a x 1730 x DSD 175 T DSD 205 T 16,92,60 21,00 16,59, , R 4a x 1730 x DN , R 4a x 1730 x DSD 240 T 25, 20,40 16, 2 1, R 4a x 1730 x *) Prestanda enligt ISO 17: 2009, bilaga C Ljudtrycksnivå enligt ISO 21 och den grundläggande normen ISO ; drift vid maximalt arbetstryck och maximalt varvtal; tolerans: ±3 db(a) 31

32 Serie SM CSDX SFC Modulära skruvkompressorer med SIGMA FREQUENCY CONTROL upp till 90 kw Modell Arbetstryck Nominellt flöde *) hela anläggningen vid arbetstryck Max. Övertryck Motorns märkeffekt Min. tryckbandbredd Varvtalsområde min. max. Mått B D H Anslutning Tryckluft Ljudtrycksnivå Vikt bar m³/min bar kw bar v/min mm db(a) kg SM SFC 0,39-1,40 0,40-1,19 0,42-0,95 ± 0, x 790 x 10 G ¾ SK 22 SFC SK 25 SFC 0,62-1,9 0,63-1,67 0,57-1,37 0,1-2,55 0,4-2,25 0,3-1,90 ± 0,1 ± 0, x 95 x G x 95 x ASK 34 SFC ASK 40 SFC 0,94-3,60 0,0-3,14 0, - 2,70 0,94-4,19 0,0-3,71 0, - 3,17 1 ± 0,1 22 ± 0, x 10 x G 1 ¼ 00 x 10 x ASD 40 SFC 1,05-4,64 22 ± 0, x 900 x 30 G 1 ¼ ASD 50 SFC ASD 60 SFC 1,07-5,27 1,00-4,5 0,93-3,2 1,26-6,17 1,00-4,76 0,93-4,14 25 ± 0,1 30 ± 0, x 900 x G 1 ¼ 40 x 900 x BSD 75 SFC 1,54-7,35 1,52-6,47 1,16-5,50 37 ± 0, x 30 x 1700 G 1 ½ CSD 5 SFC 1,95 -,0 1,4-6,91 1,07-5,92 45 ± 0, x x CSD 5 SFC 2,19-9,5 1,90 -,35 1,36-6, 55 ± 0, x x 1900 G CSD 5 SFC 2,4 -,00 2,05 -,53 1,79 -,75 75 ± 0, x x CSDX 140 SFC CSDX 165 SFC 3,39 -,17 2,1 -,33 1,90-9,73 3,4 -,4 3,29 -,4 2,70 -,70 75 ± 0,1 90 ± 0, x 90 x G 2 21 x 90 x *) Prestanda enligt ISO 17: 2009, bilaga E Ljudtrycksnivå enligt ISO 21 och den grundläggande normen ISO ; drift vid max. arbetstryck; tolerans: ±3 db(a) 32

33 Serie DSD HSD SFC Modulära skruvkompressorer med SIGMA FREQUENCY CONTROL upp till 5 kw Modell Arbetstryck Nominellt flöde *) hela anläggningen vid arbetstryck Max. Övertryck Motorns märkeffekt Min. tryckbandbredd Varvtalsområde min. max. Mått B D H Anslutning Tryckluft Ljudtrycksnivå Vikt bar m³/min bar kw bar v/min mm db(a) kg DSD 145 SFC 3,67 -,73 75 ± 0, x 1730 x DSD 175 SFC DSD 205 SFC 3,67-1,43 3,50 -,60 4,45-21,22 4,20-1,30 4,97 -,16 90 ± 0,1 1 ± 0, x 1730 x DN x 1730 x DSD 240 SFC 5,57-23,47 5,33-20,0 4,96-16,57 2 ± 0, x 1730 x DSDX 245 SFC DSDX 305 SFC 5,57-27,17 5,5-23,35 4,95-19,27 6,5-33,03 5,35-2,46 5,1-24,01 2 ± 0,1 160 ± 0, x 19 x DN x 19 x ESD 375 SFC ESD 445 SFC,6-37,6,22-32,51 6,4-27,4,6-43,2,33-37,9 7,77-31, ± 0,1 250 ± 0, x 2030 x DN x 2030 x FSD 475 SFC,6-49,7 9,93-44,0 250 ± 0, x 2145 x 2360 DN FSD 575 SFC,33-59,3,9-50,5, ± 0, x 2145 x 2360 DN HSD 662 SFC,4-66, ± 0, x 2145 x HSD 72 SFC,90-77,0,00-65,50,00-55,7 4 ± 0, x 2145 x 2350 DN HSD 42 SFC,90-7,30,00-74,44,00-63,44 5 ± 0, x 2145 x *) Prestanda enligt ISO 17: 2009, bilaga E Ljudtrycksnivå enligt ISO 21 och den grundläggande normen ISO ; drift vid max. arbetstryck och maximalt varvtal; tolerans: ±3 db(a) 33

34 Serie AIRCENTER ASK T SFC Modulära skruvkompressorer med SIGMA FREQUENCY CONTROL och kyltork upp till 22 kw Modell Arbetstryck Nominellt flöde *) hela anläggningen vid arbetstryck Max. Övertryck Varvtalsområde min. max. Motorns märkeffekt Effektförbrukning kyltork Kylmedel Tryckdaggpunkt Mått B D H Anslutning Tryckluft Ljudtrycksnivå Vikt bar m³/min bar kw v/min kw Typ C mm db(a) kg AIRCENTER SFC 0,39-1,40 0,40-1,19 0,42-0, ,33 R 4a x 20 x 1720 G ¾ AIRCENTER 22 SFC 0,62-1,9 0,63-1,67 0,57-1, ,46 R 4a x 70 x 10 G AIRCENTER 25 SFC 0,1-2,55 0,4-2,25 0,3-1, ,46 R 4a x 70 x 10 G SM T SFC 0,39-1,40 0,40-1,19 0,42-0, ,33 R 4a x 90 x 10 G ¾ SK 22 T SFC 0,62-1,9 0,63-1,67 0,57-1, ,46 R 4a x 40 x 60 G SK 25 T SFC 0,1-2,55 0,4-2,25 0,3-1, ,46 R 4a x 40 x 60 G ASK 34 T SFC 0,94-3,60 0,0-3,14 0, - 2, ,7 R 4a x 1460 x 30 G 1 ¼ ASK 40 T SFC 0,94-4,19 0,0-3,71 0, - 3, ,7 R 4a x 1460 x 30 G 1 ¼ *) Prestanda enligt ISO 17: 2009, bilaga E Ljudtrycksnivå enligt ISO 21 och den grundläggande normen ISO ; drift vid max. arbetstryck och maximalt varvtal; tolerans: ±3 db(a) 34

35 Serie ASD DSD T SFC Modulära skruvkompressorer med SIGMA FREQUENCY CONTROL och kyltork upp till 2 kw Modell Arbetstryck Nominellt flöde *) hela anläggningen vid arbetstryck Max. Övertryck Varvtalsområde min. max. Motorns märkeffekt Effektförbrukning kyltork Kylmedel Tryckdaggpunkt Mått B D H Anslutning Tryckluft Ljudtrycksnivå Vikt bar m³/min bar kw v/min kw Typ C mm db(a) kg ASD 40 T SFC 1,05-4, , R 4a x 900 x 30 G 1 ¼ 6 50 ASD 50 T SFC ASD 60 T SFC 1,07-5,27 1,00-4,5 0,93-3,2 1,26-6,17 1,00-4,76 0,93-4, , R 4a x 900 x G 1 ¼ 0, R 4a x 900 x BSD 75 T SFC 1,54-7,35 1,52-6,47 1,16-5, , R 4a x 05 x 1700 G 1 1 / CSD 5 T SFC 1,95 -,0 1,4-6,91 1,07-5, , R 4a x x CSD 5 T SFC 2,19-9,5 1,90 -,35 1,36-6, , R 4a x x 1900 G CSD 5 T SFC 2,4 -,00 2,05 -,53 1,79 -, ,1 R 4a x x CSDX 140 T SFC CSDX 165 T SFC 3,39 -,17 2,1 -,33 1,90-9,73 3,4 -,4 3,29 -,4 2,70 -, ,2 R 4a x 90 x G 2 1,2 R 4a x 90 x DSD 145 T SFC 3,67 -, , R 4a x 1730 x DSD 175 T SFC DSD 205 T SFC 3,67-1,43 3,50 -,60 4,45-21,22 4,20-1,30 4,97 -, , R 4a x 1730 x DN 65 1, R 4a x 1730 x DSD 240 T SFC 5,57-23,47 5,33-20,0 4,96-16, , R 4a x 1730 x *) Prestanda enligt ISO 17: 2009, bilaga E Ljudtrycksnivå enligt ISO 21 och den grundläggande normen ISO ; drift vid max. arbetstryck och maximalt varvtal; tolerans: ±3 db(a) 35

36 Vi fi nns över hela världen KAESER KOMPRESSORER är en av världens största kompressortillverkare och leverantörer av tryckluftssystem, och fi nns över hela världen. I mer än 0 länder garanterar våra fi lialer och samarbetsföretag att våra användare kan utnyttja sina högmoderna, effektiva och tillförlitliga tryckluftsanläggningar. Yrkeserfarna konsulter och ingenjörer erbjuder omfattande rådgivning och utvecklar individuella, energieffektiva lösningar för alla användningsområden för tryckluft. Den internationella KAESER-gruppens datornätverk gör systemleverantörens kunskaper tillgängliga för alla kunder över hela världen. Den högt kvalifi cerade, globala försäljningsoch serviceorganisationen garanterar högsta möjliga tillgänglighet för alla KAESER-produkter och tjänster. KAESER Kompressorer AB Box Täby Telefon: Fax: info.sweden@kaeser.com P-650SE Tekniska ändringar förbehålles..16/1
