Batteridrivenborrskuvdragare. slagborrskruvdragare. A10 M A18 M bl ASB18 M bl

Transkript

1 Batteridrivenborrskuvdragare slagborrskruvdragare A10 M A18 M bl ASB18 M bl

2 Bra jobb är inte bara arbete - det är kul också. BORSTLÖS MOTOR - KOMPAKT OCH LÅNGLIVAD De kraftfulla batteridrivna borrmaskinerna övertygar med ett suveränt förhållande mellan prestanda och vikt. Den praktiskt taget underhållsfria borstlösa motorn utnyttjar tack vare en optimal verkningsgrad inte bara batterikapaciteten på ett idealiskt sätt, den säkrar även en lång livslängd hos PowerTanks. MED SYSTEM. SNABBT OCH ENKELT BYTE Det smarta snabbytessystemet gör de nya batteridrivna borrmaskinerna extremt flexibla under arbetets gång. På bara några få sekunder kan man byta mellan bithållare, borrchuck och vinkeladapter. Så enkelt kan effektivitet vara. 02

3 Kraftfull, belastbar, robust: Med extrema vridmomentsreserver, brushless-teknologi för låg arbetsvikt och med ledande litium-jon teknologi står de nya MAFELL batteridriva borrmaskiner för ren glädje och perfekta jobb. ALLTID EXAKT RÄTT EFFEKT Med upp till 90 Nm erbjuder de två kraftpaketen A18 M bl och ASB18 M bl en enastående prestanda. Kombinerat med vridmomentsadaptern MV x3 kan detta värde tredubblas. På så sätt kan extrem användning hanteras utan besvär. 03

4 Batteridriven borrmaskin A18 M bl och batteridriven slagborrmaskin ASB18 M bl. IMPULS-FUNKTION SÄKERHET BORRNING AV STORA HÅL I TRÄ Impuls-funktionen levererar i tuffa situationer det avgörande lilla extra vad gäller effekt. Den levererar exempelvis vid fastsittande skruvar och borrning i släta material upp till 5 Nm mer effekt. Anti-kickback funktionen ger mer säkerhet tack vare en aktiv motorfrånkoppling. Att borra i trä med en timmermansborr på upp till 50 mm diameter klarar A18 M bl och ASB18 M bl inklusive extra handtag utan problem. Välj den batteridrivna slagborrmaskinen ASB18 M bl så får du tre batteridrivna verktyg i ett: en skruvdragare, en borrmaskin och en slagborrmaskin. Det gör dig ännu mer oberoende under det dagliga arbetet. Starka lysdioder lyser upp en ordentlig yta av arbetsområdet. 3 I 1 ASB18 M BL LED-ARBETSBELYSNING 04

5 Kännbart mer effekt och praxisnära funktion: Den praktiskt kort utformade batteridrivna borrmaskinen A18 M bl och den batteridrivna slagborrmaskinen ASB18 M bl är fullspäckad med intelligent teknik för bättre kontroll av kraften, högre användningskomfort och optimal säkerhet. Samtidigt garanterar deras premium batteriteknik maximal uthållighet och driftberedskap. SPÄNNHALS Tack vare spännhalsen med 43 mm fäste kan de batteridrivna borrmaskinerna användas i alla MAFELL borrstationer BST. UNIKT REGLERBART VRIDMOMENTSOMRÅDE 30 Nm växel växel 5 Vridmomentssteg Det extremt höga vridmomentet kan ställas in över ett stort område av det maximala vridmomentet. På så sätt kan även skruvar med stora dimensioner skruvas in med vridmomentsval. BORSTLÖS MOTOR Den underhållsfira borstlösa motorn garanterar en lång livslängd och ett optimalt utnyttjande av batterikapaciteten. FUNKTIONSKNAPP Intelligent omkoppling: med en enda knapptryckning kopplar man om mellan förinställt vridmoment, borr- och impulsfunktion. BATTERIINDIKERING Batteriladdningen kan enkelt och när som helst ses direkt på batteriet. 05

6 Vill du ha topp prestanda? Du väljer. SNABBYTESSYSTEM Med det smarta snabbytessystemet kan man på bara några få sekunder byta mellan bithållare, borrchuck och vinkeladapter. Verktygets sitter hela tiden kvar i det därför avsedda adapterfästet. 06

7 Litet format, stor effekt: Den kompakta batteridrivna borrmaskinen A10 M överraskar i sin klass med ovanligt hög kraft och smarta funktioner. Den praktiska multitalangen är därför det perfekta valet för arbeten inomhus. HÖG PRESTANDA MER RESERVER FÖR DET EXTREMA Den batteridrivna borrmaskinen A10 M levererar allt som ett proffs behöver. Framförallt med den stora batteri-powertank 10 M 43 levererar den uthållighet och kraft för en hel dag. Den unika ledningen av luftströmmen ger en optimal kyleffekt och skapar förutsättningar för ännu mer effektreserver under extrema förhållanden. 07

8 Den kompakta batteridrivna borrmaskinen A10 M. VRIDMOMENTSINSTÄLLNING OCH VÄXELOMKOPPLARE Det maximala vridmomentet på 34 Nm gör A10 M till en kraftfull allroundmaskin. Vridmomentsvalet med 20 steg kan enkelt ställas in med hjälp av dess fasthakande funktion. BITHÅLLARE Med bithållaren uppe på A10 M finns den passande biten alltid tillgänglig. BÄLTESKLÄMMA LED-ARBETSBELYSNING Tack vare de praktiska bältesklämmorna är A10 M alltid lätt att komma åt. Klämman kan monteras helt utan verktyg antingen på höger eller vänster sida på maskinen. Starka lysdioder lyser upp en ordentlig yta av arbetsområdet. 08

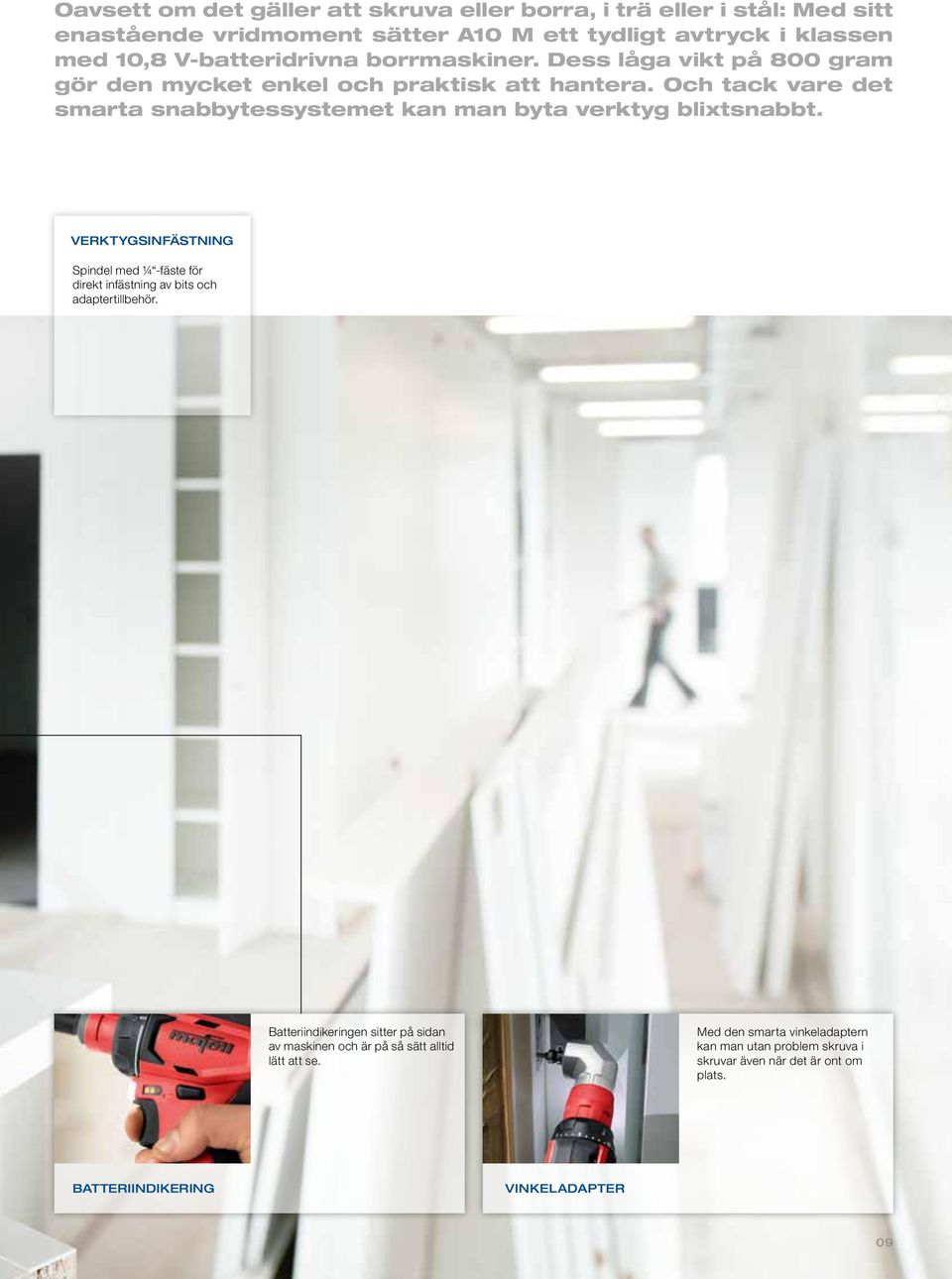

9 Oavsett om det gäller att skruva eller borra, i trä eller i stål: Med sitt enastående vridmoment sätter A10 M ett tydligt avtryck i klassen med 10,8 V-batteridrivna borrmaskiner. Dess låga vikt på 800 gram gör den mycket enkel och praktisk att hantera. Och tack vare det smarta snabbytessystemet kan man byta verktyg blixtsnabbt. VERKTYGSINFÄSTNING Spindel med ¼ -fäste för direkt infästning av bits och adaptertillbehör. Batteriindikeringen sitter på sidan av maskinen och är på så sätt alltid lätt att se. Med den smarta vinkeladaptern kan man utan problem skruva i skruvar även när det är ont om plats. BATTERIINDIKERING VINKELADAPTER 09

10 Tekniska data och tillbehör A10 M Praktisk 10,8 V modell perfekt för arbeten inomhus. A18 M bl Kraftfull 18 V modell för professionell användning. ASB18 M bl Kraftfull 18 V modell med extra slagborrfunktion. Tekniska data Spännhalsdiameter 43 mm 43 mm Spännvidd borrchuck 10 mm 13 mm 13 mm Borrdiameter max. trä/stål 22/10 mm 50/13 mm 50/13 mm Vridmoment [mjukt/hårt] 17 /34 Nm 44/90 Nm 44/90 Nm Impulsmoment [mjukt] 49 Nm 49 Nm Nominellt tomgångsvarvtal 1. växel /min /min /min Nominellt tomgångsvarvtal 2. växel /min /min /min Vikt [inkl. batteri] 0,8 kg 1,7 kg 1,8 kg Nominell spänning 10,8 V 18 V 18 V Slagtal /min Vridmomentssteg Best. nr MidiMAX 91A001 MaxiMAX 91A040 MidiMAX 91A101 MaxiMAX 91A140 Leveransinnehåll 1 Batteridriven borrskuvdragare A10 M i MAFELL-MAX 1 Batteridriven borrskuvdragare A18 M bl i MAFELL-MAX 1 Batteridriven slagborrskruvdragare ASB18 M bl i MAFELL-MAX 1 Borrchuck för snabbyte A-SBF 10 1 Vinkeladapter för snabbyte A-SWV 10 1 Batteri PowerTank 10 M 22 1 Batteri PowerTank 10 M 43 1 Batteri-PowerStation APS 10 M 1 Bältesklämma 1 Bit PZ 2 1 Borrchuck för snabbyte A-SBF 13 1 Bithållare för snabbyte A-SBH 1 Batteri-PowerStation APS 18 M 1 Bältesklämma 1 Extra handtag 1 Bit PZ 2 MidiMAX: 2 Batteri PowerTank 18 M 72 1 Borrchuck för snabbyte A-SBF 13 1 Bithållare för snabbyte A-SBH 1 Batteri-PowerStation APS 18 M 1 Bältesklämma 1 Extra handtag 1 Bit PZ 2 MidiMAX: 2 Batteri PowerTank 18 M 72 MaxiMAX: 1 Vinkeladapter A-WV 18 2 Batteri PowerTank 18 M 94 MaxiMAX: 1 Vinkeladapter A-WV 18 2 Batteri PowerTank 18 M 94 10

11 Batteri-PowerTanks är utrustade med processorstyrd batteriteknik. Alla viktiga parametrar angående de enskilda battericellerna övervakas, som till exempel laddningstillstånd och temperatur. Dessutomär de flytande lagrade battericellerna skyddade mot mekanisk påverkan. Vridmomentsadapter Bithållare för snabbyte Borrchuck för snabbyte Vinkeladapter för snabbyte A-DMV x :1 Översättning Vridmomentsadaptern tredubblar vridmomentet pasar til A18 M bl och ASB18 M bl A-SBH A-SBF mm passar till A10 M A-SBF mm passar till A18 M bl och ASB18 M bl A-SWV upp till 100 Nm passar till A10 M A-WV passar till A18 M bl och ASB18 M bl A10 M A18 M bl och ASB18 M bl Batteri Power-Station Batteri PowerTank Batteri Power-Station Batteri PowerTank APS 10 M ,8 V 10 M Li-Ion, 10,8 V, 22 Wh APS 18 M V 18 M Li-Ion, 18 V, 72 Wh 10 M Li-Ion, 10,8 V, 43 Wh 18 M Li-Ion, 18 V, 94 Wh 11

12 Vi på Mafell går ofta vår egen väg för att utveckla ett bättre verktyg: Vi förändrar vårt betraktelsesätt och tänker helt nytt när det gäller väsentliga delar av verktyget. Vi har dock hela tiden de framtida kraven på trähantverket i åtanke. Det här sättet att tänka samt en enastående materialoch bearbetningskvalitet gör att det ideligen skapas fenomenala lösningar. Exempelvis när det gäller funktionalitet och användningskontroll. Vår strävan är att du inte ska behöva fundera över ditt verktyg under själva arbetet. För det har vi hos MAFELL redan gjort ordentligt. Du gör ditt jobb och för allt annat gäller: Follow your instinct. Din MAFELL-återförsäljare vår representant: MAFELL AG Beffendorfer Straße 4 D Oberndorf Germany Telefon Fax E-post export@mafell.de Konstruktionsändringar och ändringar i leveransinnehåll förbehålles Best.nr /15 Printed in Germany
