2 2 Ren tryckluft för högt ställda anspråk ALMiG Kompressoren GmbH Inga industri- eller hantverksföretag klarar sig utan tryckluft. Den används i så många tekniska sammanhang att en uppräkning av tillämpningarna alltid måste bli ofullständig. För att tryckluften ska kunna utnyttjas optimalt måste den vara torr, ren och i många fall oljefri. Rening av tryckluften är alltså oumbärlig. Om den saknas, eller om den inte anpassas individuellt till kravprofilen, påverkar detta hela tryckluftsystemet negativt. Det kan leda till onödiga produktionsbortfall och minskad livslängd hos tryckluftsförbrukarna. Det är skäl nog för att se till att tryckluften har en rätt avstämd kvalitet. Varför tryckluftsberedning förhindrar korrosion, slitage och fel i ledningsnätet förbättrar tryckluftsystemets ekonomi förlänger tryckluftsförbrukarnas livslängd sänker produktionskostnaderna mätbart förbättrar dina produkters kvalitet höjer produktiviteten

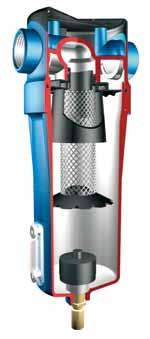

3 3 Cyklonavskiljare AS Typ AS Flödes- Anslutning Höjd kapacitet Standard Höjd Premium m 3 /h mm mm mm kg kg / ,6, / ,6, / ,7, ,, / ,3 2, ,6 4, / ,7 5, , DN DN DN DN DN Bredd Vikt Standard Vikt Premium vid 7 bar ö refererat till kompressorns insugningstillstånd ( bar, 20 C) Arbetsövertryck max.: 6 bar (AS ) 2 bar (AS ) Cyklonavskiljare har till uppgift att avlägsna vatten i vätskeform från tryckluften. Cyklonavskiljare har utvecklats för rening av tryckluft i industriella användningsmiljöer. De tredelade husen med spiralinsats ger på grund av sin optimerade konstruktion låga differenstryck även vid höga genomströmningsflöden. Filterhusunderdelens koniska form gör att avskiljda aerosoler inte kan rivas med. Den turbulensfria zonen i filterhusets underdel hindrar att redan avskiljt kondensat åter rivs med av luftströmmen från det våta området. Som tillval kan cyklonavskiljarna också levereras i premiumutförande med elektronisk kondensatavledare. Utrustningsegenskaper: standardutförande inkl. flottör-avledare premiumutförande inkl. elektroniskt reglerad kondensatavledare för bortledning av kondensat utan tryckförluster

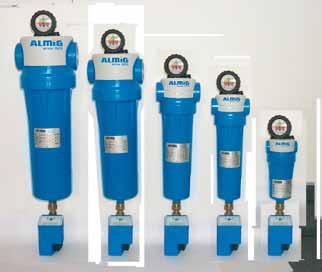

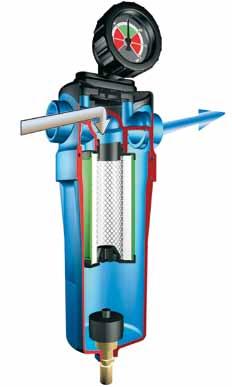

4 4 Högeffektiva filter Det optimala filtret för varje arbetsprofil: Filtertyp Typ Partikelstorlek Restoljehalt Restvattenhalt 2 (i vätskeform) µm mg/m 3 Förfilter AFP 5 finns Mikrofilter AFM 0, finns ej 3 Submikrofilter AFS 0,0 0,0 finns ej 3 Aktivt kolfilter AFC 0,003 finns ej 3 vid inloppskoncentrationen 3 mg/m 3 2 uppgifterna avser en central utan förkopplad tryckluftstorkning 3 inget restvatten i vätskeform finns kvar i tryckluften om inga temperatursänkningar sker nedströms om filterelementen (luften är 00% mättad) Tryckluftsfilter garanterar en ren tryckluft för högt ställda anspråk och kravprofiler. Tryckluftsfilter har ett mångsidigt användningsområde. De används överallt där man behöver tryckluft som är ren, torr eller fri från oljeaerosoler. En enorm kravprofil om man betänker att m 3 tryckluft vid kompressionssluttrycket 0 bar kan innehålla över 2 miljarder partiklar och vätskemolekyler. Utrustningsegenskaper: standardutförande inkl. differenstryckmätare flottöravledare premiumutförande inkl. differenstryckmanometer för visning av ekonomiskt gynnsammaste tidpunkt för byte av filterelementet elektroniskt reglerad kondensatavledare för bortledning av kondensat utan tryckluftförluster tredelat hus med bajonettfattning som förenklar byte och montering av filterelementen extremt lätt aluminiumhus med gänganslutning för flöden från 30 till 2640 m 3 /h alternativt vid flöden från 2700 till 0800 m 3 /h stålhus med flänsanslutning

5 5 AFP, AFM, AFS, AFC Filtertyp Luftflöde Anslutning Filter med gänganslutning Standardutförande Premiumutförande AFP, AFM, nom. max. Bredd Höjd Vikt Bredd Höjd Vikt AFS, AFC m 3 /h m 3 /h mm mm kg mm mm kg / , , / , , / , , / , , , , , / , , / , , , , , , / , , / , , , , , ,7 alla uppgifter hänför sig till bar (abs), + 20 C, 70% relativ luftfuktighet aluminiumhus med gänganslutning inkl. flottöravledare och differenstryckmätare 2 aluminiumhus med gänganslutning inkl. elektroniskt reglerad kondensatavledare och differenstryckmanometer Arbetstryck: 6 bar Arbetstemp.: lägst + C, högst + 65 C Filtertyp Luftflöde Anslutning Filter med flänsanslutning Standardutförande Premiumutförande AFP, AFM, nom. max. Bredd Höjd Vikt Bredd Höjd Vikt AFS, AFC m 3 /h m 3 /h mm mm kg mm mm kg DN DN DN DN DN DN alla uppgifter hänför sig till bar (abs), + 20 C, 70% relativ luftfuktighet stålhus med flänsanslutning inkl. flottöravledare och differenstryckmätare 2 stålhus med flänsanslutning inkl. elektroniskt reglerad kondensatavledare och differenstryckmanometer Arbetstryck: 2 bar Arbetstemp.: lägst + C, högst + 60 C Arbetsövertryck pü (bar) Korrektionsfaktor f pü 0,25 0,36 0,5 0,6 0,7 0,9,,2,4,5,6,75,9 2 2, Omräkningsfaktorer till andra arbetsövertryck De angivna luftflödena hänför sig till trycket 7 bar. Flöden för andra tryck kan beräknas med hjälp av dessa korrektionsfaktorer. Dimensionering av flödet Flödet genom filterelementet bör ligga mellan 50 och 00% av nominellt flöde. Vid högre eller lägre flöden blir filtrets avskiljningsgrad sämre. Det maximala flödet får inte överskridas.

6 6 Tryckluftskyltorkar ADD Typ ADD Luftflöde Kylluftbehov Tryckluftanslutning Effektförbrukning Yttermått Bredd Höjd Djup Skruvkompressor för PLUS-version Variationsmöjligheter m 3 /h m 3 /h kw mm mm mm BELT DIRECT VARIABLE /2 0, /4 0, / /4 0, /4 0, , , / , /22 6/8/22 6/20/ /2, /37 28/32/34 Tryckdaggpunkt + 3 C refererad till omgivningstemperaturen + 25 C och tryckluftinloppstemperaturen + 35 C vid 7 bar ö Kylmedium: R 34 a ADD 50 väggmonterad PLUS - variant med dockad tryckluftskyltork, kan även utföras i efterhand för serierna BELT 4 37, DIRECT 22 och VARIABLE 6 34 ADD 30 som fristående version Arbetsövertryck pü (bar) Korrektionsfaktor f pü 0,6 0,7 0,78 0,86 0,94,06,,5,9,22,24,25,26,26 Omgivningstemp. Tu ( C) Korrektionsfaktor f Tu 0,97 0,93 0,88 Kyltorkar som fyller sin funktion överallt. Omräkningsfaktorer: Kyltorkarna i serie ADD är mångsidigt och flexibelt användbara. T.ex. som fristående enhet för väggmontering eller som dockad tork i satsen Kyltorkarna sänker produktionskostnaderna och förbättrar produktiviteten. Ett kraftfullt värmeväxlarsystem med tre steg garanterar en säker torkdrift upp till inloppstemperaturen + 55 C och tryckdaggpunkten + 3 C. Enligt DIN ISO 783 ska kyltorkar dimensioneras för 7 bar arbetsövertryck, omgivningstemperaturen 25 C och inloppstemperaturen 35 C. Vid andra arbetstryck och temperaturer gäller de nedanstående omräkningsfaktorerna.

7 7 ALM Korrfaktorer för kyltork ALM 25 till ALM 0 Arbetsövertryck pü (bar) Korrektionsfaktor f pü 0,7 0,8 0,87 0,92 0,96,03,05,07,08,,,2,3,4 Kräver inte korrfaktorer för omgivande temperaturer upp till + 49 C. Inloppstemperatur T e ( C) Korrektionsfaktor f pü,6,24 0,82 0,69 0,59 0,5 Korrfaktorer för kyltork ALM 50 till ALM 5300 Inloppstemperatur T ( C) Ingångstryck P e (bar) 3,42,00 0,79 0,63 0,5 0,43 4,50,08 0,87 0,72 0,60 0,52 5,57,3 0,92 0,77 0,65 0,56 6,63,8 0,96 0,8 0,68 0,60 7,67,22,00 0,84 0,7 0,63 8,72,25,03 0,87 0,74 0,65 9,76,29,07 0,9 0,78 0,67 0,8,33,0 0,93 0,80 0,70,84,36,3 0,96 0,82 0,73 2,87,38,6 0,98 0,84 0,75 3,90,4,8,00 0,86 0,77 4,93,44,2,02 0,88 0,80 Omgivningstemp. Tu ( C) Korrektionsfaktor f pü 0,94 0,89 0,83 0,78 Typ ALM Volymström enligt ISO Kylluftbehov Tryckluft- Effekt- Yttermått anslutning förbrukning Bredd Höjd Djup Vikt m 3 /h m 3 /h kw mm mm mm kg /8'' 0, /8'' 0, /4'' 0, /4'' 0, /4'' 0, '' 0, '' 0, '' 0, ", ", ", ", " 2, " 2, " 2, /2" 2, /2" 2, " 5, " 5, DN00 5, DN DN50 8, DN50 9, DN50 0, DN50 3, Tryckdaggpunkt + 3 C refererad till omgivningstemperaturen + 25 C och tryckluftinloppstemperaturen + 35 C vid 7 bar ö Kylmedium: R 34 a, R 407 c, R 404 a Kyltorkar beprövade och kraftfulla. De kraftfulla kyltorkarna i ALM-serien är högeffektiva kvalitetstorkar som har visat sin förmåga i tusentals exemplar. De övertygar genom sin goda lönsamhet och driftsäkerhet, med inloppstemperatur upp till + 58 C och tryckdaggpunkt + 3 C. Dessutom utmärker sig serien genom sina extra stora värmeväxlarytor som garanterar en konstant tryckdaggpunkt och en god vattenavskiljning även under extrema driftförhållanden.

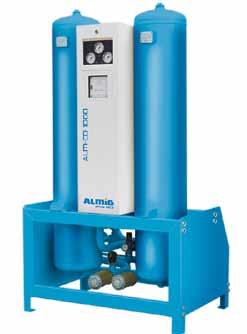

8 8 Adsorptionstorkar Kallregenererande ALM-CCD / ALM-CD ALM-CD ALM-CCD Arbetsövertryck pü (bar) Korrektionsfaktor f p 0,39 0,56 0,77,3,25,38 Inloppstemperatur T ( C) Korrektionsfaktor f T 0,98 0,94 0,88 Arbetsövertryck pü (bar) Korrektionsfaktor f p 0,78 0,86 0,93,06,2,8,23,28,33,38,43,47 Inloppstemperatur T ( C) Korrektionsfaktor f T,33,7,05 0,96 0,92 0,89 Typ Kapacitet Reg. luftflöde medelvärde Yttermått 40 C Bredd Höjd Djup Vikt ALM-CCD m 3 /h m 3 /h mm mm mm kg Anslutning 0 9, R3/8" , R3/8" R3/8" R3/8" R/2" ALM-CD R3/4" R3/4" R" R /2" R /2" R2" R2" DN DN DN DN DN DN DN DN DN DN50 beräknad på bar (abs) och 20 C omgivningstemperatur, 7 bar (ö) och 35 C inloppstemperatur Tryckdaggpunkt: ALM-CCD 40 C vid 00 %, 70 C vid ca 85 % pålast; ALM-CD 20 C, 40 C, 70 C vid 00 % pålast Arbetstryck: ALM-CCD 3-0 bar; ALM-CD 4-0 bar, 6 bar version på begäran ALM-CCD/CD kallregenererande adsorptionstork Viktigaste data: tryckdaggpunkt: ALM-CCD: 40 C, 70 C ALM-CD: 20 C, 40 C, 70 C luftflöde: m 3 /h arbetstryck: 3 6 bar omgivnings temperatur: 5 50 C ALM-CCD/CD används där som tryckluft ska torkas till en tryckdaggpunkt 20 C, 40 C eller alternativt 70 C. Modellserierna har en kompakt design och enkel manövrering. Fördelar: låga underhållskostnader enkel installation/manövrering kompakt, tar liten golvyta konstant tryckdaggpunkt garanterad tillförlitlighet Dimensionering: V nom = 2000 m 3 /h Inloppstemperatur = 30 C Arbetstryck = 0 bar V korr = V nom f p f T V korr = 2000 m 3 /h = 65 m 3 /h,8,05 Beräknad torkdimension: ALM-CCD 900

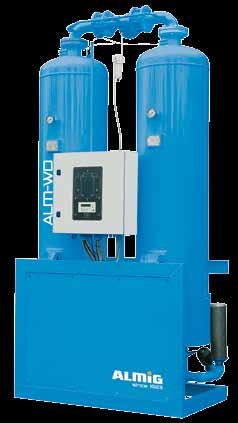

9 9 Adsorptionstorkar - Varmregenererande ALM-WD Typ ALM-WD Kapacitet Yttermått Anslutning Bredd Höjd Djup Vikt m 3 /h mm mm mm kg R" R /2" R /2" R2" R2" DN DN DN DN DN DN00 beräknad bar (abs) och 20 C omgivningstemperatur, 7 bar (ö) och 35 C tryckluftstemperatur Tryckdaggpunkt 40 C vid 00% nominell last, Regenereringsflödeflöde ~ 2,5% av nominellt flöde. Arbetstryck: 4 0 bar, 6 bar version på begäran Arbetsövertryck pü (bar) Korrektionsfaktor f p 0,63 0,75 0,88,2,5,37 på begäran Inloppstemperatur T ( C) Korrektionsfaktor f T,00,00,00,00 0,60 0,38 0,25 ALM-WD varmregenererande adsorptionstork Viktigaste data: tryckdaggpunkt: 40 C vid 00% pålast luftflöde: m 3 /h arbetstryck: 4 6 bar omgivnings temperatur: 5 50 C I synnerhet vid högre effekter är varmgenererande adsorptionstorkar effektivare och har framför allt lägre driftskostnad än kallregenererande. Fördelar: idealisk placering av värmeelementen i torkbädden regenereringsenergin utnyttjas optimalt låga underhållskostnader enkel installation/manövrering konstant tryckdaggpunkt Dimensionering: V nom = 2000 m 3 /h Inloppstemperatur = 30 C Arbetstryck = 0 bar V korr = V nom f p f T V korr = 2000 m 3 /h = 460 m 3 /h,37 Beräknad torkdimension: ALM-WD 2200

10 0 Aktivt kol-absorbenter ALM-AC Typ ALM-AC Kapacitet Yttermått Anslutning Bredd Höjd Djup Vikt m 3 /h mm mm mm kg R/2" R3/4" R3/4" R" R" R /2" R /2" R2" DN DN DN DN DN DN DN DN DN DN50 beräknad bar (abs) och 20 C omgivningstemperatur, 7 bar (ö) och 35 C tryckluftstemperatur Storlek 75 till 850 arbetstryck 5 6 bar Storlek 00 till 9900 arbetstryck 5 0 bar, 6 bar version på begäran Arbetsövertryck pü (bar) Korrektionsfaktor f p 0,75 0,88,06,2,7,22,27,32,37,4,46 Inloppstemperatur T ( C) Korrektionsfaktor f T 3,,7 0,57 0,33 0,9 0, 0,06 ALM-AC aktivt kolabsorber Viktigaste data: restoljehalt: 0,003 mg/m 3 luftflöde: m 3 /h arbetsövertryck: 5 6 bar(ü) omgivnings temperatur: 2 45 C ALM-AC aktivt kolabsorber levererar en absolut oljefri, smak- och luktneutral tryckluft och garanterar: filtreringsgrad < 0,003 mg/m 3 Förutsättning: daggpunkt +3 C serviceintervall: h driftsäker högsta möjliga effektivitet, säkerhet och kvalitet konstant verkningsgrad Dimensionering: V nom = 200 m 3 /h Inloppstemperatur = 30 C Arbetstryck = 0 bar V korr = V nom f p f T V korr = 200 m 3 /h = 00,5 m 3 /h,7,7 Beräknad torkdimension: ALM-AC 20

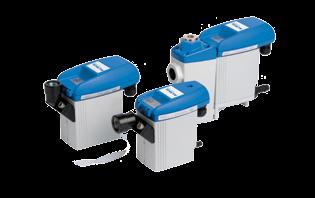

11 Kondensathantering ALM-D / ALM-WS Typ ALM-D Kapacitet Kompressor Tork Filter Tryckområde Yttermått Bredd Höjd Djup Vikt Anslutning m 3 /min m 3 /min m 3 /min bar mm mm mm kg 80 2, , ,8 / , / , ,65 /2 200* , /2 9000* , ,9 3/4 Gäller vid följande förutsättningar: Temperaturområde: Utgångstillstånd: bar (abs); + 20 C; 70% rel. luftfuktighet Standard: + C till + 60 C 7 bar (ü); + 35 C; 00% rel. luftfuktighet *med uppvärmning: 25 C till + 60 C Typ ALM-WS Kolvkompressorer max. luftflöde Turbin- och VDL-olja Syntetolja Skruvkompressorer max. luftflöde Turbin- och VDL-olja Syntet- och VCL-olja Yttermått Bredd Höjd Djup Vikt m 3 /min m 3 /min m 3 /min m 3 /min mm mm mm kg 20,4,7 2,4, ,5 240* 2,8 3,4 4,9 3, ,75 360* 4,2 5, 7,3 5, * 8,4 0, 4,6, * 6,9 20,3 29,3 22, * 33,8 40,5 58, Temperaturområde: Standard: + 5 C till + 60 C *med uppvärmning: 5 C till + 60 C ALM-D kondensatavledare ALM-D är nivåreglerade, elektroniskt styrda kondensatavledare som kan användas överallt där en effektiv, driftsäker och kostnadseffektiv kondensatavledning krävs. Fördelar ingen tryckförlust avledning beroende på aktuell volym anpassning till kondensattyp ej nödvändig stor innerdiameter okänslig mot nedsmutsning och extremt partikelhaltigt kondensat ingen emulgeringstendens för kondensatet CO-utförande för aggressiva kondensat helautomatisk övervakning med LED-display slitagefri sensorteknik potentialfri kontakt som standard underhållsvänliga spänningsförsörjning 24 V eller 230 V ALM-WS Olje/vatten-avskiljningssystem för miljövänlig hantering av kondensatet. ALM-WS renar oljeinnehållet i kondensatet så att det är godkänt att dränera ut kondensatet i avloppet Fördelar: användar- och servicevänlig enkelt och snabbt filterbyte testglas ingår i leveransen minskade kostnader för avfallshantering nivåvakt för filterbyte doppvärmare för uppvärming av kondensat i kalla klimat uppfyller alla rekommendationer
