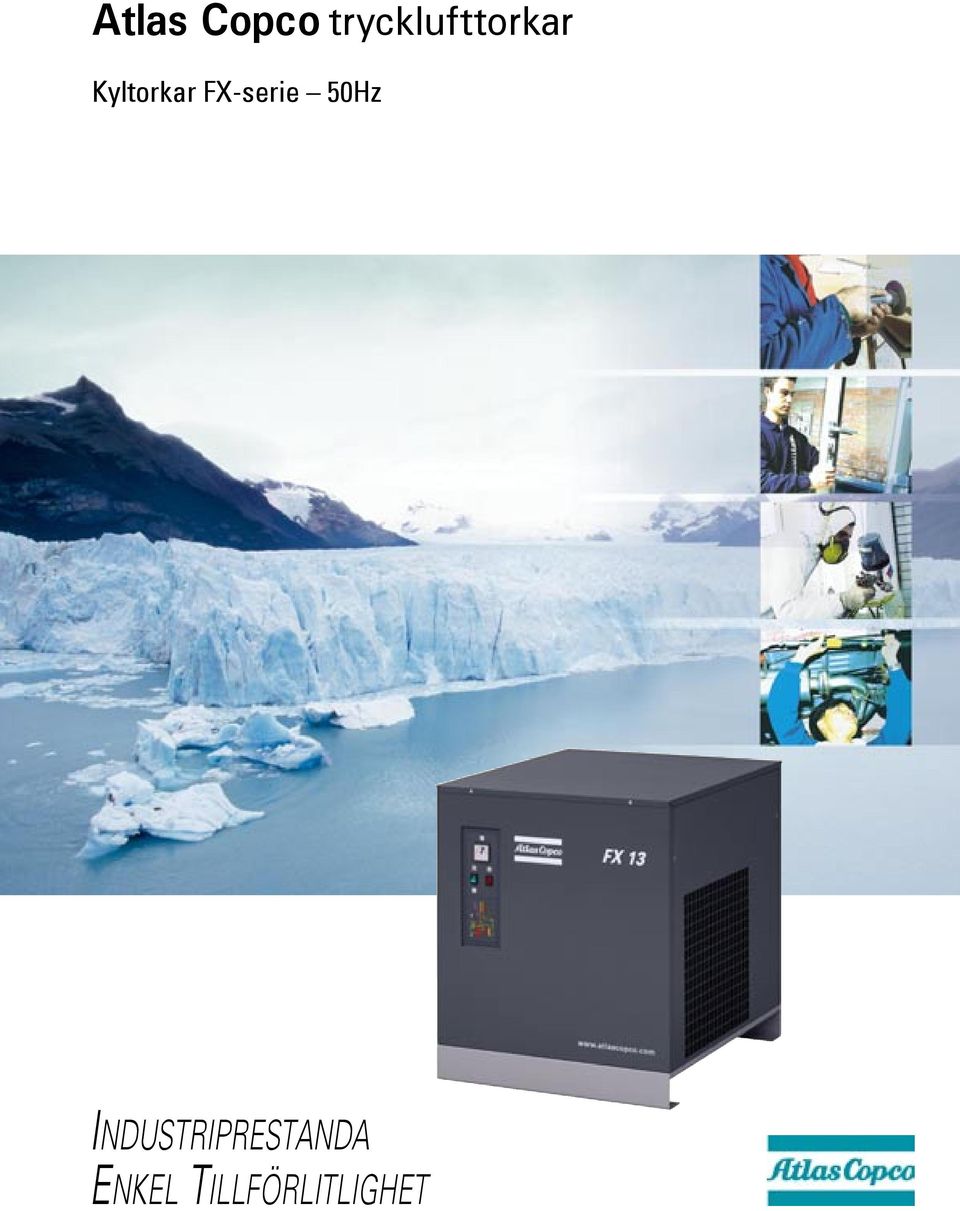

1 Atlas Copco trycklufttorkar Kyltorkar FX-serie 50Hz INDUSTRIPRESTANDA ENKEL TILLFÖRLITLIGHET

2 Luftförbättring en klok investering Den dolda faran med obehandlad luft När den omgivande luften komprimeras sker en dramatisk ökning av luftens fukt- och partikelkoncentration. Komprimeringsprocessen gör att olje- och vattenångor kondenseras till små droppar som sedan blandar sig med den höga koncentrationen partiklar. Resultatet blir ett nötande oljeslam som i många fall också är frätande. Utan utrustning för luftbehandling kommer mycket av detta frätande slam att nå ut i tryckluftssystemet, skada rörsystemet, tryckluftsverktyg och utrustning och eventuellt även påverka den slutliga produktkvaliteten negativt. Dålig luftkvalitet är en kostnad för dig Om det frätande slammet tillåts nå ut till tryckluftssystemet, kommer du snart att drabbas av problem. Följande är några av de vanligaste och kostsammaste problemen: Verktyg och utrustning går sönder oftare, får en kortare livstid och försämrade prestanda. Slutprodukten eller andra material som kommer i kontakt med den förorenade luften, kan förstöras eller drabbas av försämrad kvalitet. Tryckluftssystemets rörsystem kommer att korrodera vilket leder till läckor och förlust av värdefull tryckluft. Exempelvis motsvarar en liten läcka om 3 mm ungefär en förlust av 3,7 kw elektricitet. På ett år skulle detta kosta ungefär SEK i energiförlust. Den enkla lösningen för ett kostsamt problem FX-serien erbjuder en tillförlitlig, kostnadseffektiv och enkel lösning. För att undvika kondensering och därmed riskerna för korrodering och skador, måste tryckluften torkas, vilket är precis det som FX-enheterna är utformade för. Dessa enkla tillförlitliga enheter eliminerar vatten ur luften och riskerna för ditt system och ser till att dina pengar inte försvinner ut i luften!

3 FX kyltorkar Industriprestanda enkel tillförlitlighet Kylkrets Rör i rör värmeväxlare FX 1-9 Kylkompressorn ger kylgasen ett högt tryck och en hög temperatur. Kondensatorn kyler ned kylmedlet något så att det övergår från gas till vätska; kylmedlet fungerar effektivare i vätskeform. Kapillärfiltret skyddar expansionsanordningen från skadliga partiklar. Kapillärröret minskar trycket på kylmedlet och sänker på så vis temperaturen och ökar kylkapaciteten; kylmedlet består nu nästan bara av vätska med en liten mängd restgas. Automatisk dränering Kylkompressor Varmgasshunt Kondensatorfläkt Kondensator Luft/ Köldmedel/ Kapillärrör Separatorn ser till att endast kylgas kommer in i kompressorn eftersom vätska skulle leda till skador. Luftkrets Varmgasshunt reglerar mängden kylmedel som passerar genom värmeväxlaren luft-till-kylmedel, säkrar en stabil tryckdaggpunkt och eliminerar risken för att kondensatet fryser. Luftintaget varm mättad luft går in i torkaren och kyls ned av den utgående luften via värmeväxlaren luft-till-luft. Genom att sänka temperaturen på inloppsluften minskas belastningen på kylkretsen. (Bara FX5 och ovan) Plattvärmeväxlare FX Luftutloppet återvärmer den utgående luften för att förhindra kondens på fabrikens rörsystem. (Bara FX5 och ovan) Luft/ Automatisk dränering Kylkompressor Köldmedel/ Varmgasshunt Kapillärfilter Vattenseparator Köldmedelsseparator Vattenseparator Köldmedelsseparator Kondensatorfläkt Tryckströmställare för fläktstyrning Max. tryckomkopplare Kondensator Kapillärrör Kapillärfilter Värmeväxlare luft-till-kylmedlet överför värme från den komprimerade luften till kylmedlet och tvingar vattenångan i den komprimerade luften att kondensera. Ju effektivare värmeöverföring desto kallare luft och desto större kondensering av vattenånga. Vattenseparatorn samlar upp och tömmer ur kondensat från det nedkylda luftflödet. Ju effektivare separation desto bättre tryckdaggpunkt eftersom de droppar som inte samlas upp återförångas och försämrar tryckdaggpunkten.

4 FX kyltorkar Fördelarna är påtagliga Stabila prestanda Stabil tryckdaggpunkt Ingen frysning av kondenserad fukt Ingen risk för att fukt tränger in i tryckluftssystemet Enkel tillförlitlighet Kvalitetskomponenter, väl tilltagen storlek Enkel och beprövad utformning Effektivt styrsystem (varmgasshunt) Lättinstallerat Plug and play En elektrisk kontakt Alla enheter är förinställda Självreglerande Minimalt underhåll Långa serviceintervall Ett fåtal komponenter som behöver bytas ut Ergonomisk utformning för snabb tillgång till viktiga komponenter Avsevärda kostnadsbesparingar Ökad tillförlitlighet och livslängd för verktyg och utrustning Minskat läckage i rörsystem, vilket leder till sänkta energikostnader Färre reparationer av verktyg, maskiner och rörsystem Färre besvärliga maskinhaverier och driftsavbrott Minimala risker för förstörda produkter genom kvarvarande fukt Ingen installation är fullständig utan filtrering Genom att lägga till filtrering till installationen förbättras luftkvaliteten ytterligare, vilket medför ännu lägre risker för att verktyg och maskiner skadas och att slutproduktens kvalitet försämras. Grundfiltret kommer inte bara att skydda torkaren utan även avlägsna fri fukt, partiklar ned till 1 mikron och olja ned till 0,1 mg/m 3. Det sista filtret kommer att avlägsna partiklar ned till 0,01 mikron och olja ned till 0,01 mg/m 3. Slutresultatet blir torr och ren luft som hjälper dig att inrikta dig mot verksamheten och inte mot att lösa problem.

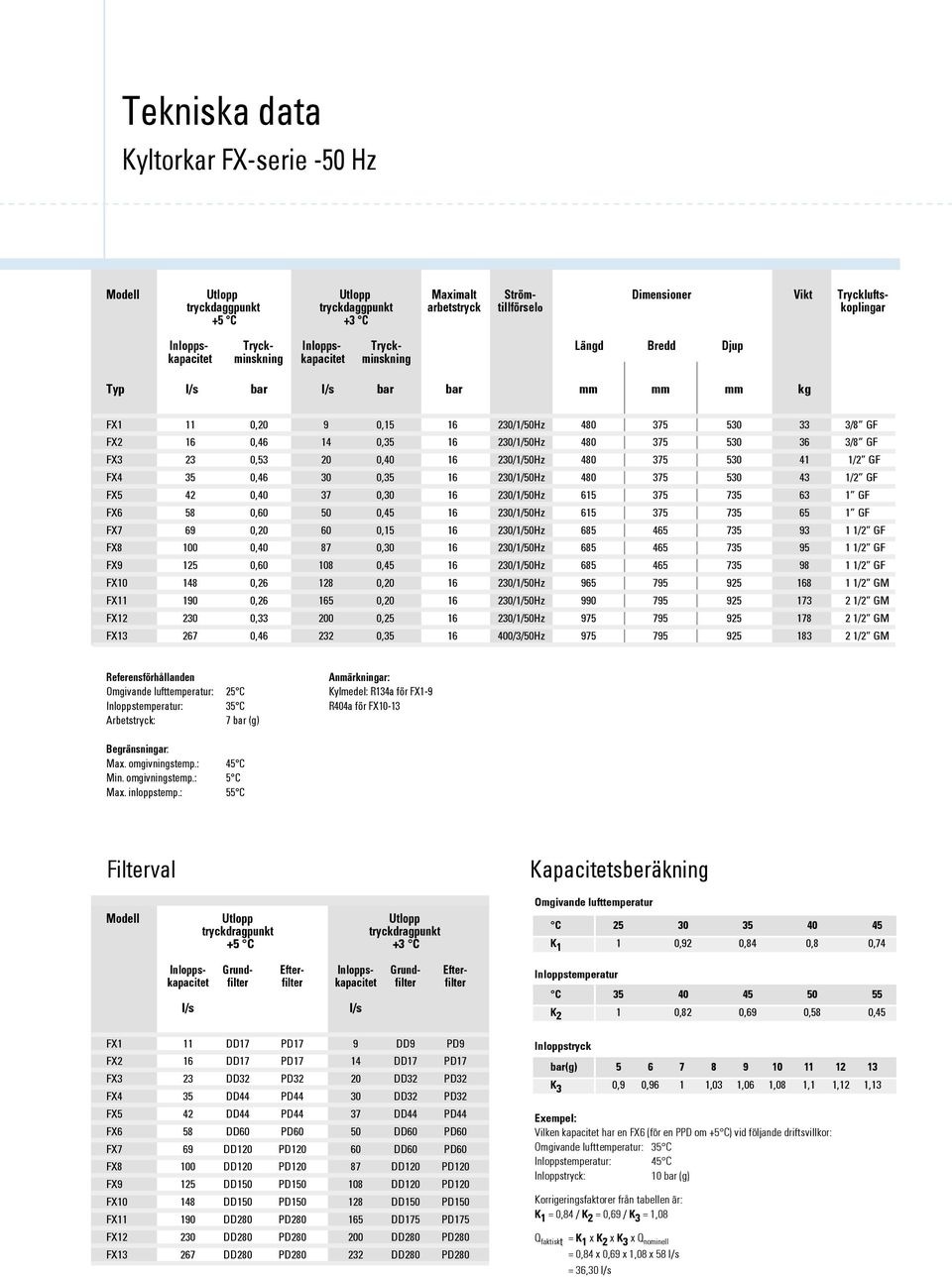

5 Tekniska data Kyltorkar FX-serie -50 Hz Modell Utlopp Utlopp Maximalt Ström- Dimensioner Vikt Tryckluftstryckdaggpunkt tryckdaggpunkt arbetstryck tillförselo koplingar +5 C +3 C Inlopps- Tryck- Inlopps- Tryck- Längd Bredd Djup kapacitet minskning kapacitet minskning Typ l/s bar l/s bar bar mm mm mm kg FX1 11 0,20 9 0, /1/50Hz /8 GF FX2 16 0, , /1/50Hz /8 GF FX3 23 0, , /1/50Hz /2 GF FX4 35 0, , /1/50Hz /2 GF FX5 42 0, , /1/50Hz GF FX6 58 0, , /1/50Hz GF FX7 69 0, , /1/50Hz /2 GF FX , , /1/50Hz /2 GF FX , , /1/50Hz /2 GF FX , , /1/50Hz /2 GM FX , , /1/50Hz /2 GM FX , , /1/50Hz /2 GM FX , , /3/50Hz /2 GM Referensförhållanden Omgivande lufttemperatur: 25 C Inloppstemperatur: 35 C Arbetstryck: 7 bar (g) Anmärkningar: Kylmedel: R134a för FX1-9 R404a för FX10-13 Begränsningar: Max. omgivningstemp.: 45 C Min. omgivningstemp.: 5 C Max. inloppstemp.: 55 C Filterval Modell Utlopp Utlopp tryckdragpunkt tryckdragpunkt +5 C +3 C Inlopps- Grund- Efter- Inlopps- Grund- Efterkapacitet filter filter kapacitet filter filter l/s FX1 11 DD17 PD17 9 DD9 PD9 FX2 16 DD17 PD17 14 DD17 PD17 FX3 23 DD32 PD32 20 DD32 PD32 FX4 35 DD44 PD44 30 DD32 PD32 FX5 42 DD44 PD44 37 DD44 PD44 FX6 58 DD60 PD60 50 DD60 PD60 FX7 69 DD120 PD DD60 PD60 FX8 100 DD120 PD DD120 PD120 FX9 125 DD150 PD DD120 PD120 FX DD150 PD DD150 PD150 FX DD280 PD DD175 PD175 FX DD280 PD DD280 PD280 FX DD280 PD DD280 PD280 l/s Kapacitetsberäkning Omgivande lufttemperatur C K 1 1 0,92 0,84 0,8 0,74 Inloppstemperatur C K 2 1 0,82 0,69 0,58 0,45 Inloppstryck bar(g) K 3 0,9 0,96 1 1,03 1,06 1,08 1,1 1,12 1,13 Exempel: Vilken kapacitet har en FX6 (för en PPD om +5 C) vid följande driftsvillkor: Omgivande lufttemperatur: 35 C Inloppstemperatur: 45 C Inloppstryck: 10 bar (g) Korrigeringsfaktorer från tabellen är: K 1 = 0,84 / K 2 = 0,69 / K 3 = 1,08 Q faktiskt = K 1 x K 2 x K 3 x Q nominell = 0,84 x 0,69 x 1,08 x 58 l/s = 36,30 l/s

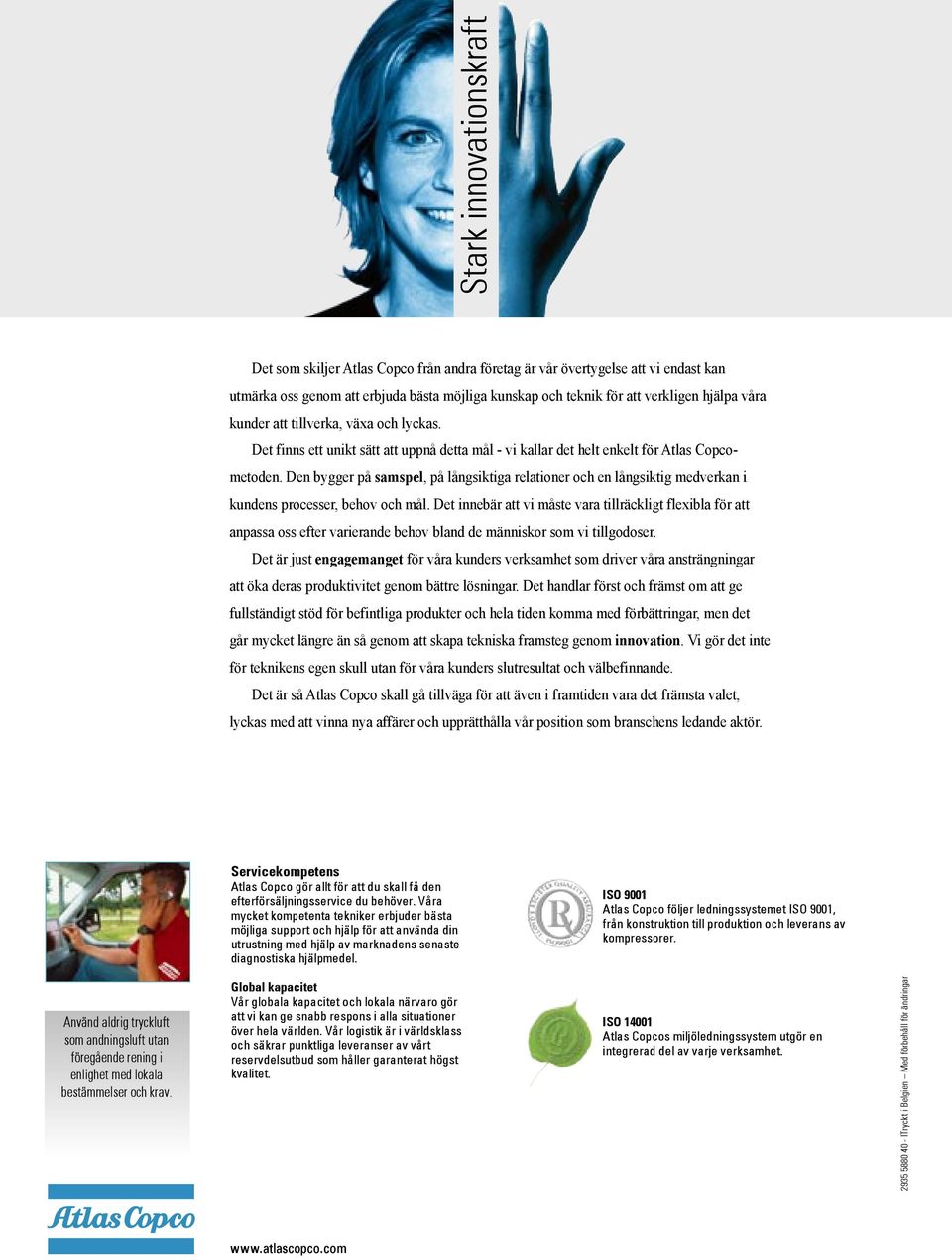

6 Stark innovationskraft Det som skiljer Atlas Copco från andra företag är vår övertygelse att vi endast kan utmärka oss genom att erbjuda bästa möjliga kunskap och teknik för att verkligen hjälpa våra kunder att tillverka, växa och lyckas. Det finns ett unikt sätt att uppnå detta mål - vi kallar det helt enkelt för Atlas Copcometoden. Den bygger på samspel, på långsiktiga relationer och en långsiktig medverkan i kundens processer, behov och mål. Det innebär att vi måste vara tillräckligt flexibla för att anpassa oss efter varierande behov bland de människor som vi tillgodoser. Det är just engagemanget för våra kunders verksamhet som driver våra ansträngningar att öka deras produktivitet genom bättre lösningar. Det handlar först och främst om att ge fullständigt stöd för befintliga produkter och hela tiden komma med förbättringar, men det går mycket längre än så genom att skapa tekniska framsteg genom innovation. Vi gör det inte för teknikens egen skull utan för våra kunders slutresultat och välbefinnande. Det är så Atlas Copco skall gå tillväga för att även i framtiden vara det främsta valet, lyckas med att vinna nya affärer och upprätthålla vår position som branschens ledande aktör. Servicekompetens Atlas Copco gör allt för att du skall få den efterförsäljningsservice du behöver. Våra mycket kompetenta tekniker erbjuder bästa möjliga support och hjälp för att använda din utrustning med hjälp av marknadens senaste diagnostiska hjälpmedel. ISO 9001 Atlas Copco följer ledningssystemet ISO 9001, från konstruktion till produktion och leverans av kompressorer. Använd aldrig tryckluft som andningsluft utan föregående rening i enlighet med lokala bestämmelser och krav. Global kapacitet Vår globala kapacitet och lokala närvaro gör att vi kan ge snabb respons i alla situationer över hela världen. Vår logistik är i världsklass och säkrar punktliga leveranser av vårt reservdelsutbud som håller garanterat högst kvalitet. ISO Atlas Copcos miljöledningssystem utgör en integrerad del av varje verksamhet ITryckt i Belgien Med förbehåll för ändringar
