introduktion T Inledning

Transkript

1 TRYCKLUFTSPRODUKTER

2

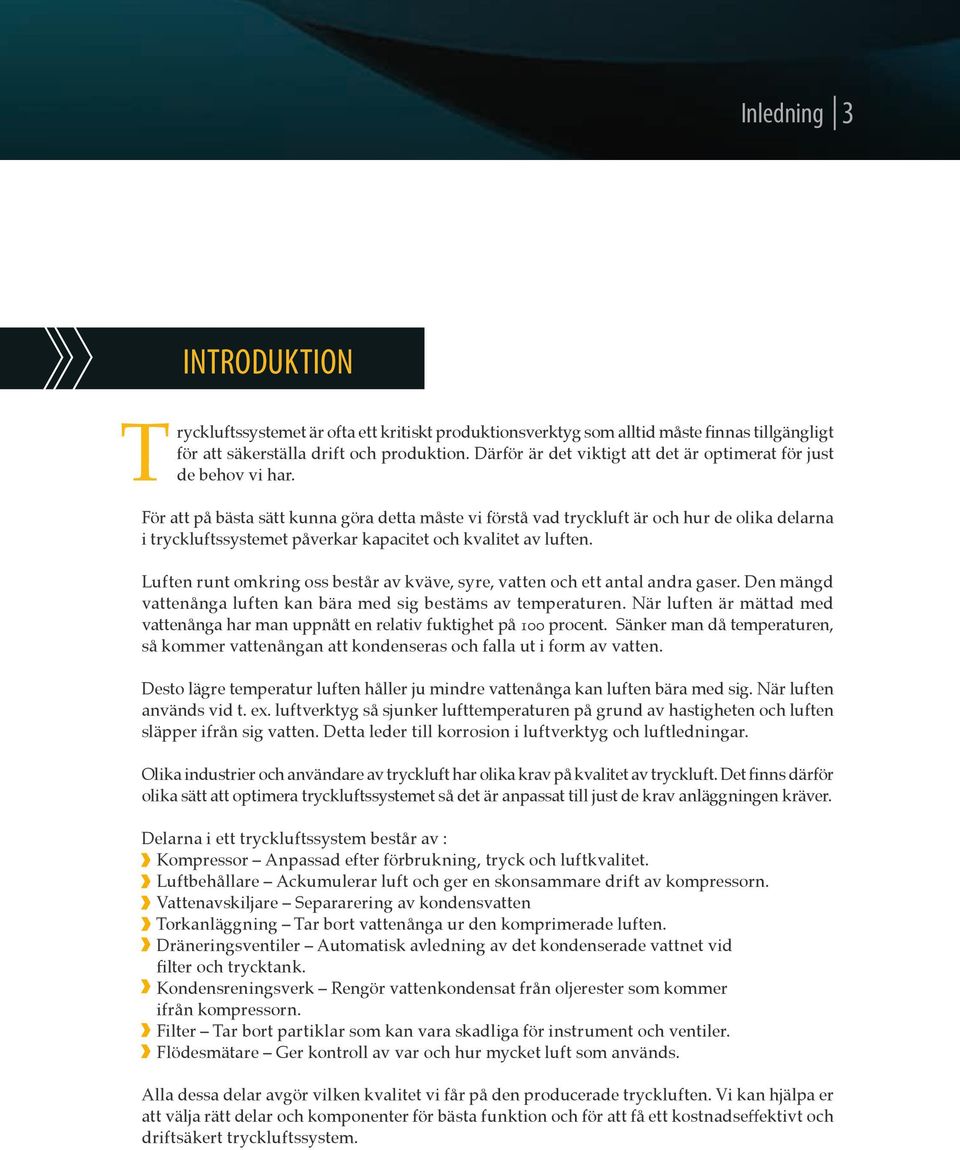

3 Inledning 3 introduktion T ryckluftssystemet är ofta ett kritiskt produktionsverktyg som alltid måste finnas tillgängligt för att säkerställa drift och produktion. Därför är det viktigt att det är optimerat för just de behov vi har. För att på bästa sätt kunna göra detta måste vi förstå vad tryckluft är och hur de olika delarna i tryckluftssystemet påverkar kapacitet och kvalitet av luften. Luften runt omkring oss består av kväve, syre, vatten och ett antal andra gaser. Den mängd vattenånga luften kan bära med sig bestäms av temperaturen. När luften är mättad med vattenånga har man uppnått en relativ fuktighet på 100 procent. Sänker man då temperaturen, så kommer vattenångan att kondenseras och falla ut i form av vatten. Desto lägre temperatur luften håller ju mindre vattenånga kan luften bära med sig. När luften används vid t. ex. luftverktyg så sjunker lufttemperaturen på grund av hastigheten och luften släpper ifrån sig vatten. Detta leder till korrosion i luftverktyg och luftledningar. Olika industrier och användare av tryckluft har olika krav på kvalitet av tryckluft. Det finns därför olika sätt att optimera tryckluftssystemet så det är anpassat till just de krav anläggningen kräver. Delarna i ett tryckluftssystem består av : Kompressor Anpassad efter förbrukning, tryck och luftkvalitet. Luftbehållare Ackumulerar luft och ger en skonsammare drift av kompressorn. Vattenavskiljare Separarering av kondensvatten Torkanläggning Tar bort vattenånga ur den komprimerade luften. Dräneringsventiler Automatisk avledning av det kondenserade vattnet vid filter och trycktank. Kondensreningsverk Rengör vattenkondensat från oljerester som kommer ifrån kompressorn. Filter Tar bort partiklar som kan vara skadliga för instrument och ventiler. Flödesmätare Ger kontroll av var och hur mycket luft som används. Alla dessa delar avgör vilken kvalitet vi får på den producerade tryckluften. Vi kan hjälpa er att välja rätt delar och komponenter för bästa funktion och för att få ett kostnadseffektivt och driftsäkert tryckluftssystem.

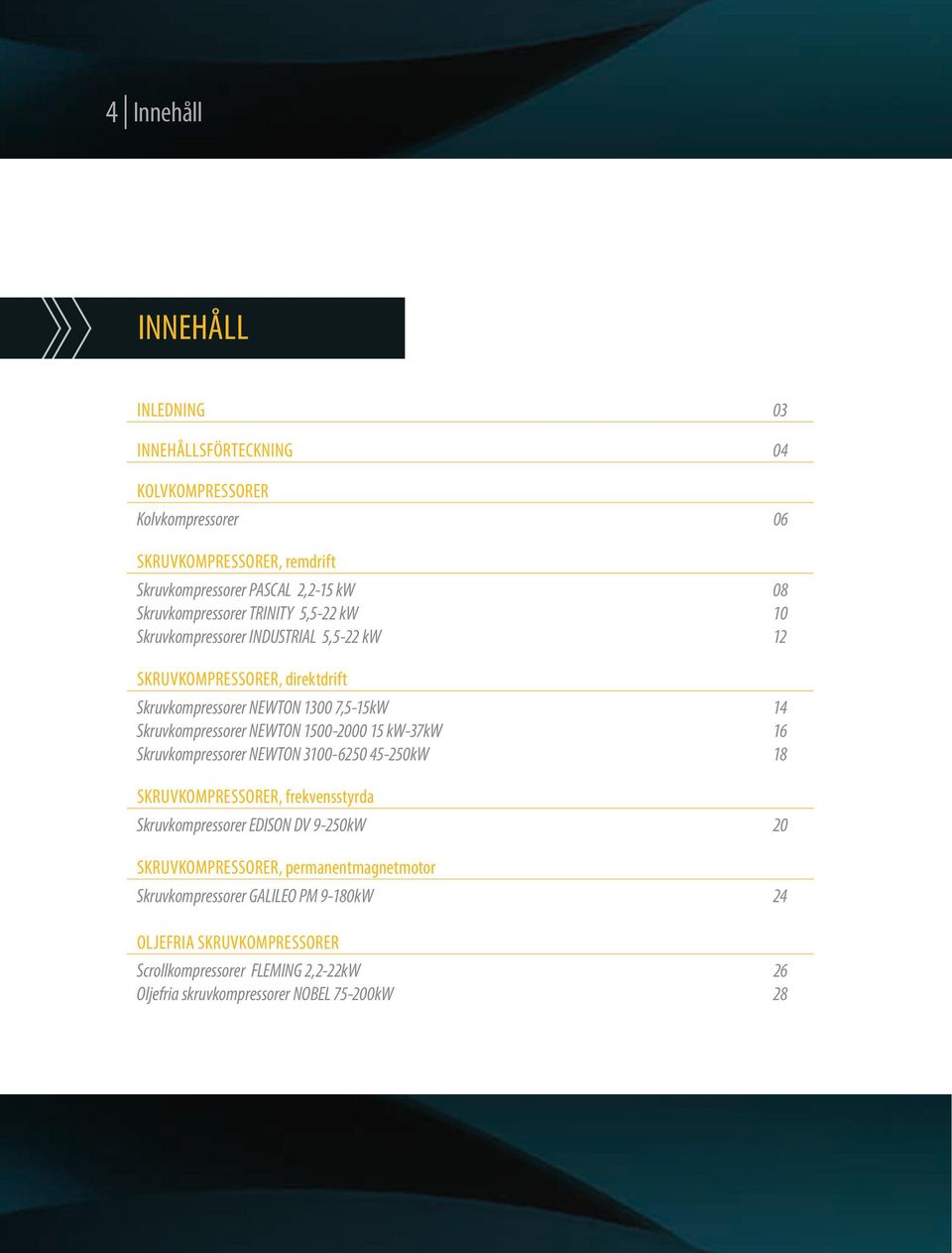

4 4 Innehåll innehåll Inledning 03 Innehållsförteckning 04 KolvkomPRESSORER Kolvkompressorer 06 Skruvkompressorer, remdrift Skruvkompressorer PASCAL 2,2-15 kw 08 Skruvkompressorer TRINITY 5,5-22 kw 10 Skruvkompressorer INDUSTRIAL 5,5-22 kw 12 Skruvkompressorer, direktdrift Skruvkompressorer NEWTON ,5-15kW 14 Skruvkompressorer NEWTON kw-37kw 16 Skruvkompressorer NEWTON kW 18 Skruvkompressorer, frekvensstyrda Skruvkompressorer EDISON DV 9-250kW 20 Skruvkompressorer, permanentmagnetmotor Skruvkompressorer GALILEO PM 9-180kW 24 Oljefria Skruvkompressorer Scrollkompressorer FLEMING 2,2-22kW 26 Oljefria skruvkompressorer NOBEL kW 28

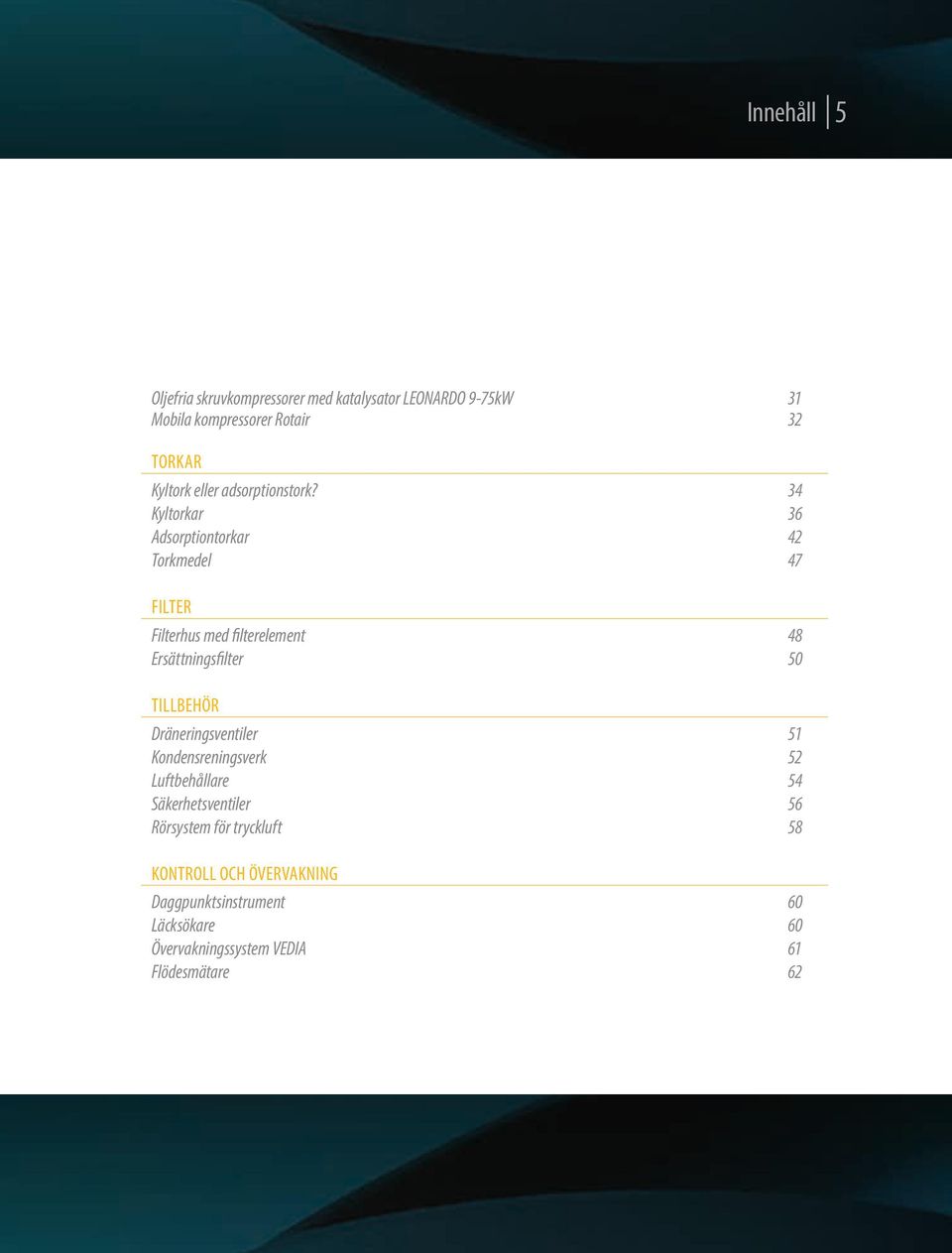

5 Innehåll 5 Oljefria skruvkompressorer med katalysator LEONARDO 9-75kW 31 Mobila kompressorer Rotair 32 torkar Kyltork eller adsorptionstork? 34 Kyltorkar 36 Adsorptiontorkar 42 Torkmedel 47 FILTER Filterhus med filterelement 48 Ersättningsfilter 50 TILLBEHÖR Dräneringsventiler 51 Kondensreningsverk 52 Luftbehållare 54 Säkerhetsventiler 56 Rörsystem för tryckluft 58 KONTROLL OCH ÖVERVAKning Daggpunktsinstrument 60 Läcksökare 60 Övervakningssystem VEDIA 61 Flödesmätare 62

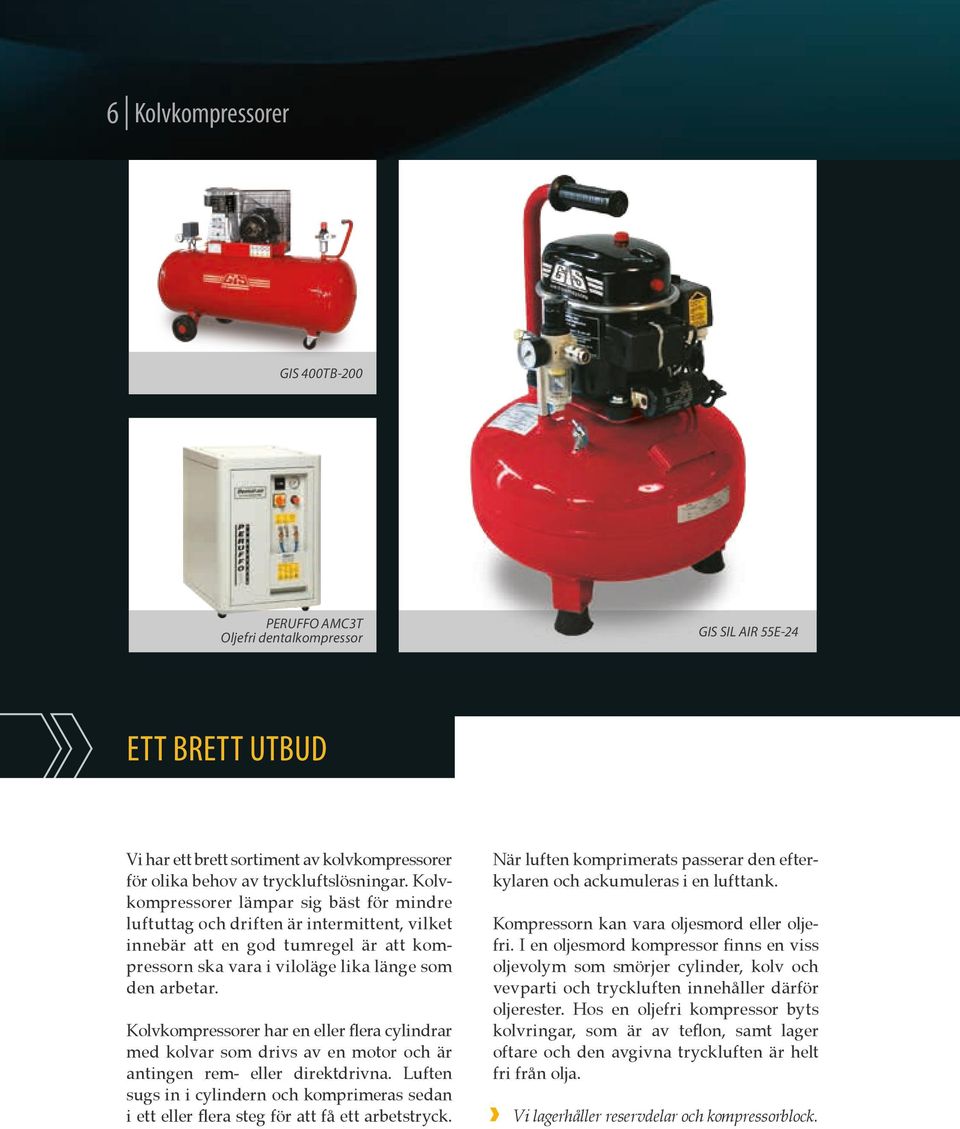

6 6 Kolvkompressorer GIS 400TB-200 PERUFFO AMC3T Oljefri dentalkompressor GIS SIL AIR 55E-24 ETT BRETT UTBUD Vi har ett brett sortiment av kolvkompressorer för olika behov av tryckluftslösningar. Kolvkompressorer lämpar sig bäst för mindre luftuttag och driften är intermittent, vilket innebär att en god tumregel är att kompressorn ska vara i viloläge lika länge som den arbetar. Kolvkompressorer har en eller flera cylindrar med kolvar som drivs av en motor och är antingen rem- eller direktdrivna. Luften sugs in i cylindern och komprimeras sedan i ett eller flera steg för att få ett arbetstryck. När luften komprimerats passerar den efterkylaren och ackumuleras i en lufttank. Kompressorn kan vara oljesmord eller oljefri. I en oljesmord kompressor finns en viss oljevolym som smörjer cylinder, kolv och vevparti och tryckluften innehåller därför olje rester. Hos en oljefri kompressor byts kolvringar, som är av teflon, samt lager oftare och den avgivna tryckluften är helt fri från olja. Vi lagerhåller reservdelar och kompressorblock.

7 Kolvkompressorer 7 ART.nr modell FRI AVGIVEN LUFtMÄNGD LIT/MIN MAX TRYCK (BAR) Ljudnivå db(a) Luftbehållare mått (LxBxH) vikt (kg) elansl. Effekt (kw) OLJESMORDA KOLVKOMPRESSORER MED LUFTBEHÅLLARE KA E bar liter 420 x 420 x /1/50 0,34 KA E bar liter 500 x 240 x /1/50 0,55 KA x55 E bar liter 1130 x 380 x /1/50 0,68 KA E bar liter 510 x 240 x /1/50 0,75 KA x55 E bar liter 1130 x 380 x /1/50 1,02 KA E bar liter 700 x 340 x /1/50 1,5 KA E bar liter 600 x 275 x /1/50 1,5 KA E bar liter 750 x 360 x /1/50 1,5 KA E bar liter 880 x 420 x /1/50 1,5 KA T bar liter 750 x 360 x /3/50 1,5 KA T bar liter 800 x 400 x /3/50 1,8 KA T bar liter 1150 x 520 x /3/50 1,8 KA TB bar liter 1000 x 380 x /3/50 2,2 KA TB bar liter 1200 x 400 x /3/50 3 KA TCB bar liter 1300 x 500 x /3/50 4 KA TCB bar liter 1550 x 580 x /3/50 4 KA TCB-270V bar liter, V 600 x 720 x /3/50 4 KA TCB bar liter 1550 x 580 x /3/50 5,5 KA TCB bar liter 1980 x 600 x /3/50 7,5 KA TCB bar liter 1980 x 600 x /3/50 11 Oljefria kolvkompressorer med luftbehållare KA AO 170 E bar liter 850 x 350 x /1/50 1,5 KA AO 170 T bar liter 850 x 350 x /3/50 1,5 KA AS60DVE bar liter, Dental 670 x 400 x /1/50 1,5 KA EO bar liter 750 x 360 x /1/50 1,5 KA AMC3T bar liter, Dental 650 x 500 x /3/50 2,2 KA TO bar liter 880 x 420 x /3/50 2,2 kolvkompressorer med förbränningsmotor KA FB-50R bar liter 950 x 370 x Bensin 4,5 KA FCBR bar 79 Basmonterad 700 x 450 x Bensin 6,7 KA FCBD bar 80 Basmonterad 700 x 450 x Diesel 4 KA FCB-100R bar liter 1200 x 450 x Bensin 6,7 KA FCBR bar 79 Basmonterad 1100 x 500 x Bensin 10 oljesmorda högtryckskompressorer KA EC bar 70 5 liter 550 x 320 x /1/50 1,5 KA TC bar liter 800 x 470 x /3/50 2,2 KA TCH bar liter 1400 x 530 x /3/50 5,5 KA TCH bar liter 1750 x 550 x /3/50 5,5 KA TCH bar liter 1800 x 750 x /3/50 9 KA TCH bar liter 1550 x 600 x /3/50 5,5 KA TCH bar liter 1800 x 750 x /3/50 9

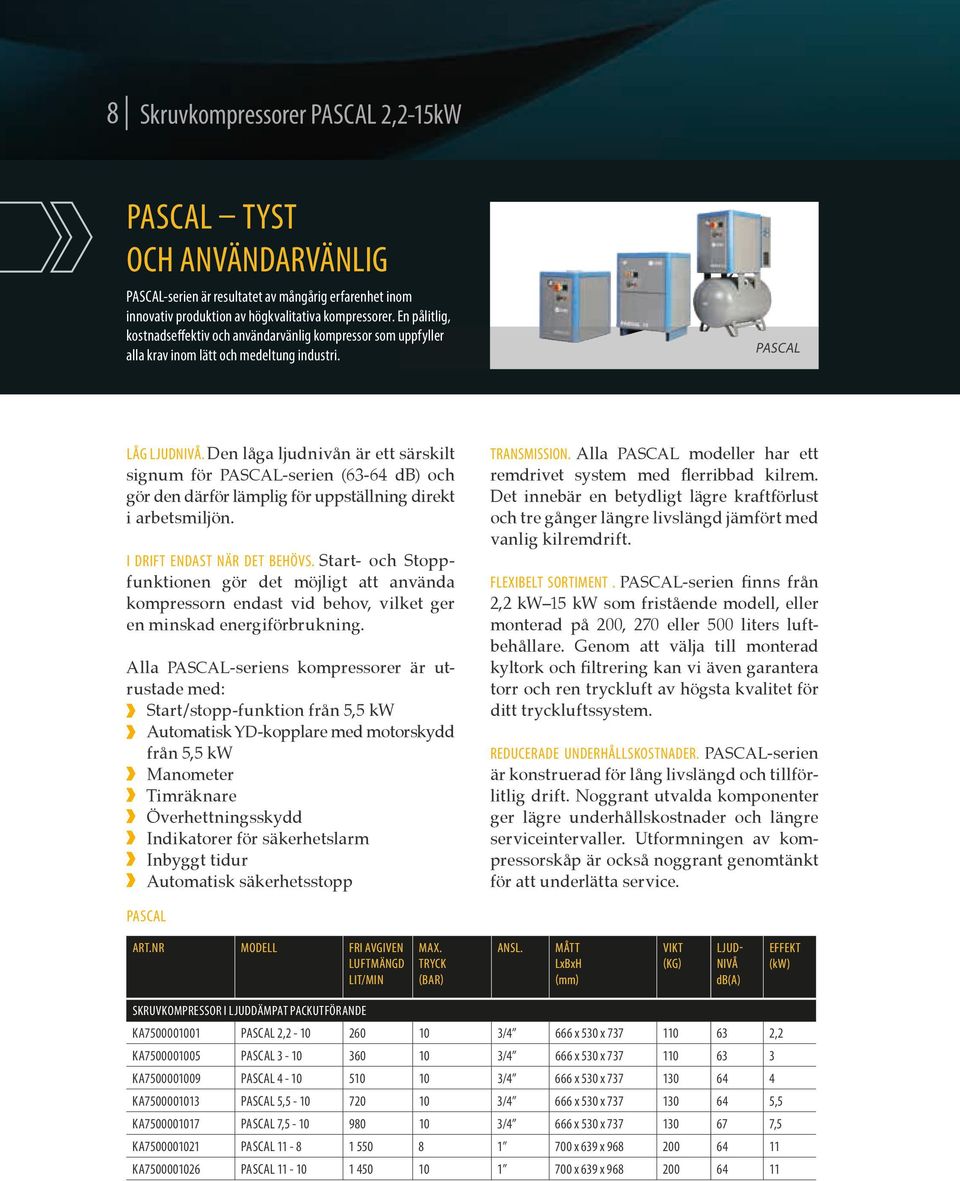

8 8 Skruvkompressorer PASCAL 2,2-15kW Pascal TYST OCH ANVÄNDARVÄNLIG PASCAL-serien är resultatet av mångårig erfarenhet inom innovativ produktion av högkvalitativa kompressorer. En pålitlig, kostnadseffektiv och användarvänlig kompressor som uppfyller alla krav inom lätt och medeltung industri. PASCAL Låg ljudnivå. Den låga ljudnivån är ett särskilt signum för pascal-serien (63-64 db) och gör den därför lämplig för uppställning direkt i arbetsmiljön. I drift endast när det behövs. Start- och Stoppfunktionen gör det möjligt att använda kompressorn endast vid behov, vilket ger en minskad energiförbrukning. Alla pascal-seriens kompressorer är utrustade med: Start/stopp-funktion från 5,5 kw Automatisk yd-kopplare med motorskydd från 5,5 kw Manometer Timräknare Överhettningsskydd Indikatorer för säkerhetslarm Inbyggt tidur Automatisk säkerhetsstopp Transmission. Alla pascal modeller har ett remdrivet system med flerribbad kilrem. Det innebär en betydligt lägre kraftförlust och tre gånger längre livslängd jämfört med vanlig kilremdrift. FLEXIBELT SORTIMENT. pascal-serien finns från 2,2 kw 15 kw som fristående modell, eller monterad på 200, 270 eller 500 liters luftbehållare. Genom att välja till monterad kyltork och filtrering kan vi även garantera torr och ren tryckluft av högsta kvalitet för ditt tryckluftssystem. REDUCERADE UNDERHÅLLSKOSTNADER. pascal-serien är konstruerad för lång livslängd och tillförlitlig drift. Noggrant utvalda komponenter ger lägre underhållskostnader och längre serviceintervaller. Utformningen av kompressorskåp är också noggrant genomtänkt för att underlätta service. PASCAL ART.nr modell fri avgiven luftmängd LIT/MIN max. TRYCK (bar) Ansl. MÅTT LxBxH VIKT (KG) Ljudnivå db(a) Effekt (kw) SKRUVKOMPRESSOR I LJUDDÄMPAT PACKUTFÖRANDE KA PASCAL 2, /4 666 x 530 x ,2 KA PASCAL /4 666 x 530 x KA PASCAL /4 666 x 530 x KA PASCAL 5, /4 666 x 530 x ,5 KA PASCAL 7, /4 666 x 530 x ,5 KA PASCAL x 639 x KA PASCAL x 639 x

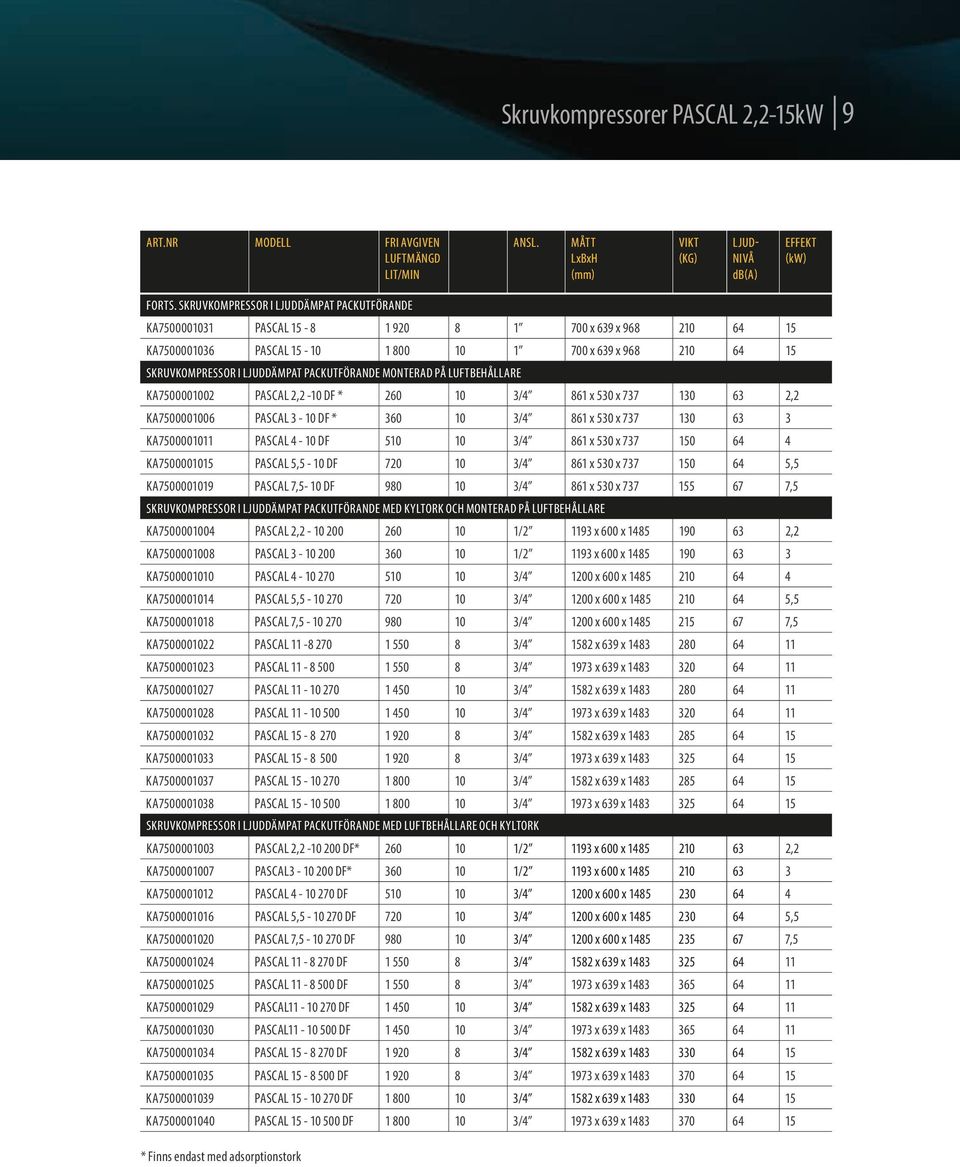

9 Skruvkompressorer PASCAL 2,2-15kW 9 ART.nr modell fri avgiven luftmängd LIT/MIN Ansl. MÅTT LxBxH VIKT (KG) Ljudnivå db(a) Effekt (kw) Forts. SKRUVKOMPRESSOR I LJUDDÄMPAT PACKUTFÖRANDE KA PASCAL x 639 x KA PASCAL x 639 x SKRUVKOMPRESSOR I LJUDDÄMPAT PACKUTFÖRANDE monterad på luftbehållare KA PASCAL 2,2-10 DF * /4 861 x 530 x ,2 KA PASCAL 3-10 DF * /4 861 x 530 x KA PASCAL 4-10 DF /4 861 x 530 x KA PASCAL 5,5-10 DF /4 861 x 530 x ,5 KA PASCAL 7,5-10 DF /4 861 x 530 x ,5 SKRUVKOMPRESSOR I LJUDDÄMPAT PACKUTFÖRANDE MED KYLTORK OCH monterad på luftbehållare KA PASCAL 2, / x 600 x ,2 KA PASCAL / x 600 x KA PASCAL / x 600 x KA PASCAL 5, / x 600 x ,5 KA PASCAL 7, / x 600 x ,5 KA PASCAL / x 639 x KA PASCAL / x 639 x KA PASCAL / x 639 x KA PASCAL / x 639 x KA PASCAL / x 639 x KA PASCAL / x 639 x KA PASCAL / x 639 x KA PASCAL / x 639 x Skruvkompressor i ljuddämpat packutförande med luftbehållare och kyltork KA PASCAL 2, DF* / x 600 x ,2 KA PASCAL DF* / x 600 x KA PASCAL DF / x 600 x KA PASCAL 5, DF / x 600 x ,5 KA PASCAL 7, DF / x 600 x ,5 KA PASCAL DF / x 639 x KA PASCAL DF / x 639 x KA PASCAL DF / x 639 x KA PASCAL DF / x 639 x KA PASCAL DF / x 639 x KA PASCAL DF / x 639 x KA PASCAL DF / x 639 x KA PASCAL DF / x 639 x * Finns endast med adsorptionstork

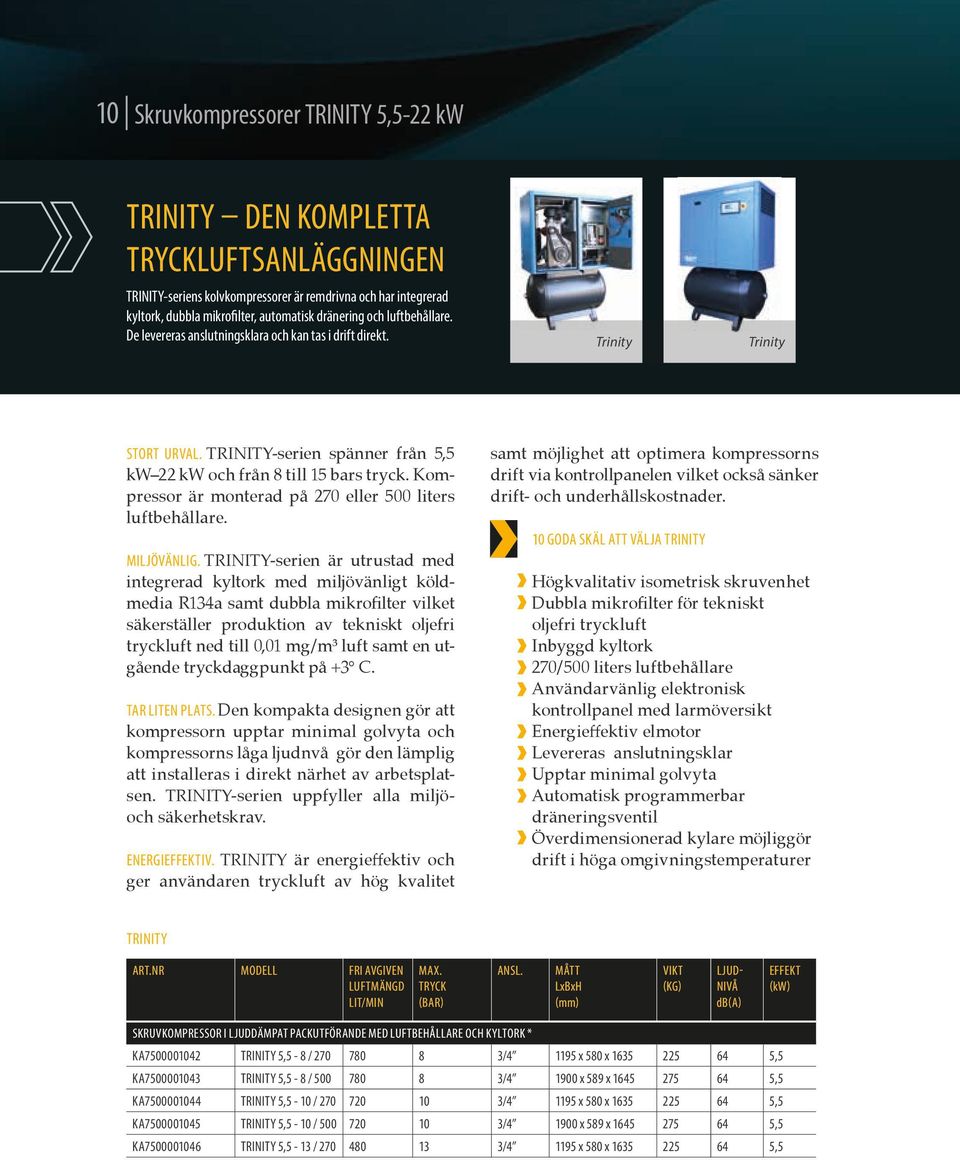

10 10 Skruvkompressorer TRINITY 5,5-22 kw TRINITY DEN KOMPLETTA TRYCKLUFTSANLÄGGNINGEN TRINITY-seriens kolvkompressorer är remdrivna och har integrerad kyltork, dubbla mikrofilter, automatisk dränering och luftbehållare. De levereras anslutningsklara och kan tas i drift direkt. Trinity Trinity STORT URVAL. trinity-serien spänner från 5,5 kw 22 kw och från 8 till 15 bars tryck. Kompressor är monterad på 270 eller 500 liters luftbehållare. MILJÖVÄNLIG. trinity-serien är utrustad med integrerad kyltork med miljövänligt köldmedia R134a samt dubbla mikrofilter vilket säkerställer produktion av tekniskt oljefri tryckluft ned till 0,01 mg/m³ luft samt en utgående tryckdaggpunkt på +3 C. TAR LITEN PLATS. Den kompakta designen gör att kompressorn upptar minimal golvyta och kompressorns låga ljudnvå gör den lämplig att installeras i direkt närhet av arbetsplatsen. trinity-serien uppfyller alla miljöoch säkerhetskrav. energieffektiv. trinity är energieffektiv och ger användaren tryckluft av hög kvalitet samt möjlighet att optimera kompressorns drift via kontrollpanelen vilket också sänker drift- och underhållskostnader. 10 GODA SKÄL ATT VÄLJA TRINITY Högkvalitativ isometrisk skruvenhet Dubbla mikrofilter för tekniskt oljefri tryckluft Inbyggd kyltork 270/500 liters luftbehållare Användarvänlig elektronisk kontrollpanel med larmöversikt Energieffektiv elmotor Levereras anslutningsklar Upptar minimal golvyta Automatisk programmerbar dräneringsventil Överdimensionerad kylare möjliggör drift i höga omgivningstemperaturer TRINITY ART.nr modell fri avgiven luftmängd LIT/MIN max. TRYCK (bar) Ansl. MÅTT LxBxH VIKT (KG) Ljudnivå db(a) Effekt (kw) SKRUVKOMPRESSOR I LJUDDÄMPAT PACKUTFÖRANDE MED LUFTBEHÅLLARE och kyltork * KA TRINITY 5,5-8 / / x 580 x ,5 KA TRINITY 5,5-8 / / x 589 x ,5 KA TRINITY 5,5-10 / / x 580 x ,5 KA TRINITY 5,5-10 / / x 589 x ,5 KA TRINITY 5,5-13 / / x 580 x ,5

11 Skruvkompressorer remdrift TRINITY 5,5-22 kw 11 ART.nr modell fri avgiven luftmängd LIT/MIN max. TRYCK (bar) Ansl. MÅTT LxBxH VIKT (KG) Ljudnivå db(a) Effekt (kw) Forts. SKRUVKOMPRESSOR I LJUDDÄMPAT PACKUTFÖRANDE MED LUFTBEHÅLLARE och kyltork * KA TRINITY 5,5-13 / / x 589 x ,5 KA TRINITY 5,5-15 / / x 580 x ,5 KA TRINITY 5,5-15 / / x 589 x ,5 KA TRINITY 7,5-8 / / x 580 x ,5 KA TRINITY 7,5-8 / / x 589 x ,5 KA TRINITY 7,5-10 / / x 580 x ,5 KA TRINITY 7,5-10 / / x 589 x ,5 KA TRINITY 7,5-13 / / x 580 x ,5 KA TRINITY 7,5-13 / / x 589 x ,5 KA TRINITY 7,5-15 / / x 580 x ,5 KA TRINITY 7,5-15 / / x 589 x ,5 KA TRINITY 11-8 / / x 580 x KA TRINITY 11-8 / / x 589 x KA TRINITY / / x 580 x KA TRINITY / / x 589 x KA TRINITY / / x 580 x KA TRINITY / / x 589 x KA TRINITY / / x 580 x KA TRINITY / / x 589 x KA TRINITY 15-8 / / x 580 x KA TRINITY 15-8 / / x 589 x KA TRINITY / / x 580 x KA TRINITY / / x 589 x KA TRINITY / / x 580 x KA TRINITY / / x 589 x KA TRINITY / / x 580 x KA TRINITY / / x 589 x KA TRINITY 18,5-8 / / x 780 x ,5 KA TRINITY 18,5-10 / / x 780 x ,5 KA TRINITY 18,5-13 / / x 780 x ,5 KA TRINITY 18,5-15 / / x 780 x ,5 KA TRINITY 22-8 / / x 780 x KA TRINITY / / x 780 x KA TRINITY / / x 780 x KA TRINITY / / x 780 x * Dubbla mikrofilter ingår

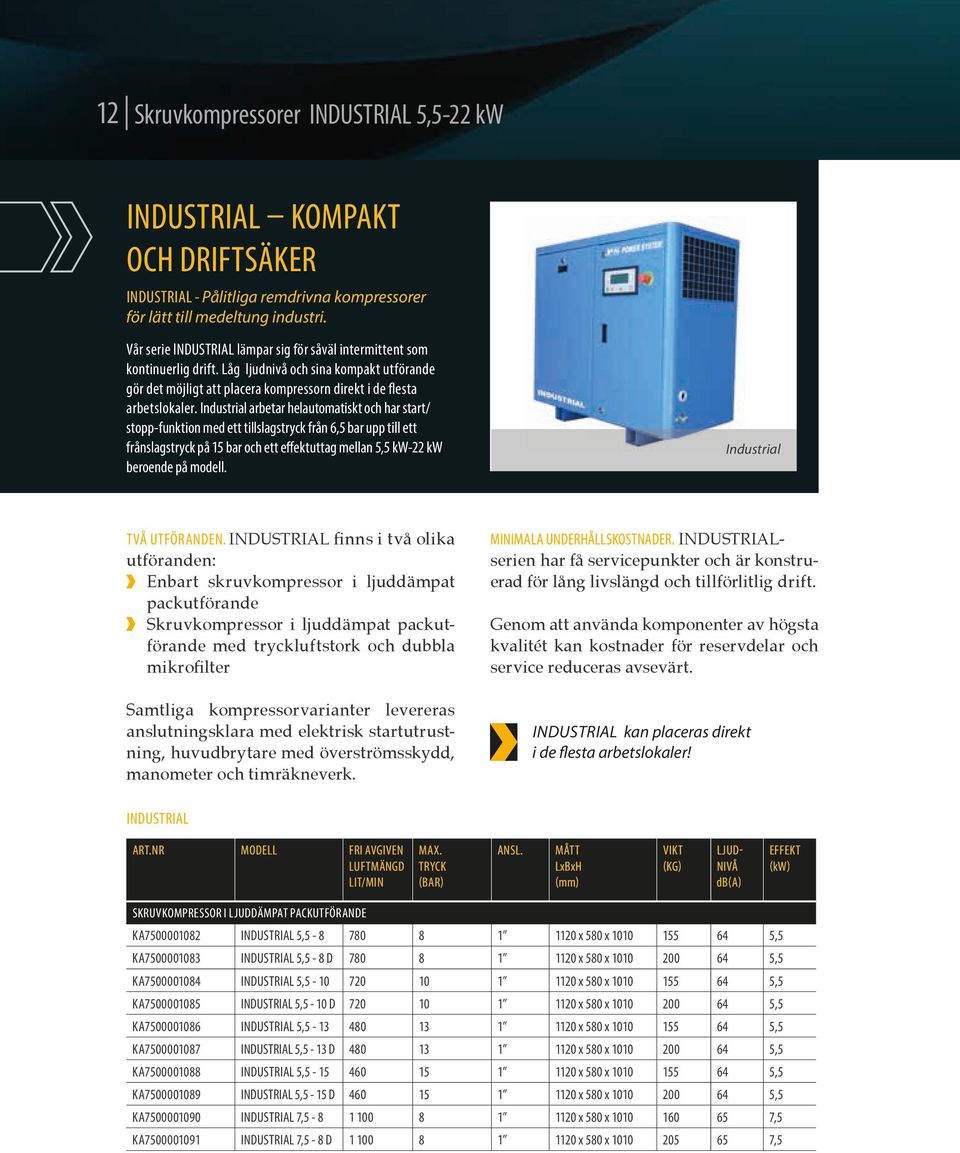

12 12 Skruvkompressorer INDUSTRIAL 5,5-22 kw INDUSTRIAL KOMPAKT OCH DRIFTSÄKER Industrial - Pålitliga remdrivna kompressorer för lätt till medeltung industri. Vår serie lndustrial lämpar sig för såväl intermittent som kontinuerlig drift. Låg ljudnivå och sina kompakt utförande gör det möjligt att placera kompressorn direkt i de flesta arbetslokaler. Industrial arbetar helautomatiskt och har start/ stopp-funktion med ett tillslagstryck från 6,5 bar upp till ett frånslagstryck på 15 bar och ett effektuttag mellan 5,5 kw-22 kw beroende på modell. Industrial Två utföranden. industrial finns i två olika utföranden: Enbart skruvkompressor i ljuddämpat packutförande Skruvkompressor i ljuddämpat packutförande med tryckluftstork och dubbla mikrofilter Samtliga kompressorvarianter levereras anslutningsklara med elektrisk startutrustning, huvudbrytare med överströmsskydd, manometer och timräkneverk. MINIMALA UNDERHÅLLSKOSTNADER. industrialserien har få servicepunkter och är konstruerad för lång livslängd och tillförlitlig drift. Genom att använda komponenter av högsta kvalitét kan kostnader för reservdelar och service reduceras avsevärt. Industrial kan placeras direkt i de flesta arbetslokaler! INDUSTRIAL ART.nr modell fri avgiven luftmängd LIT/MIN max. TRYCK (bar) Ansl. MÅTT LxBxH VIKT (KG) Ljudnivå db(a) Effekt (kw) SKRUVKOMPRESSOR I LJUDDÄMPAT PACKUTFÖRANDE KA INDUSTRIAL 5, x 580 x ,5 KA INDUSTRIAL 5,5-8 D x 580 x ,5 KA INDUSTRIAL 5, x 580 x ,5 KA INDUSTRIAL 5,5-10 D x 580 x ,5 KA INDUSTRIAL 5, x 580 x ,5 KA INDUSTRIAL 5,5-13 D x 580 x ,5 KA INDUSTRIAL 5, x 580 x ,5 KA INDUSTRIAL 5,5-15 D x 580 x ,5 KA INDUSTRIAL 7, x 580 x ,5 KA INDUSTRIAL 7,5-8 D x 580 x ,5

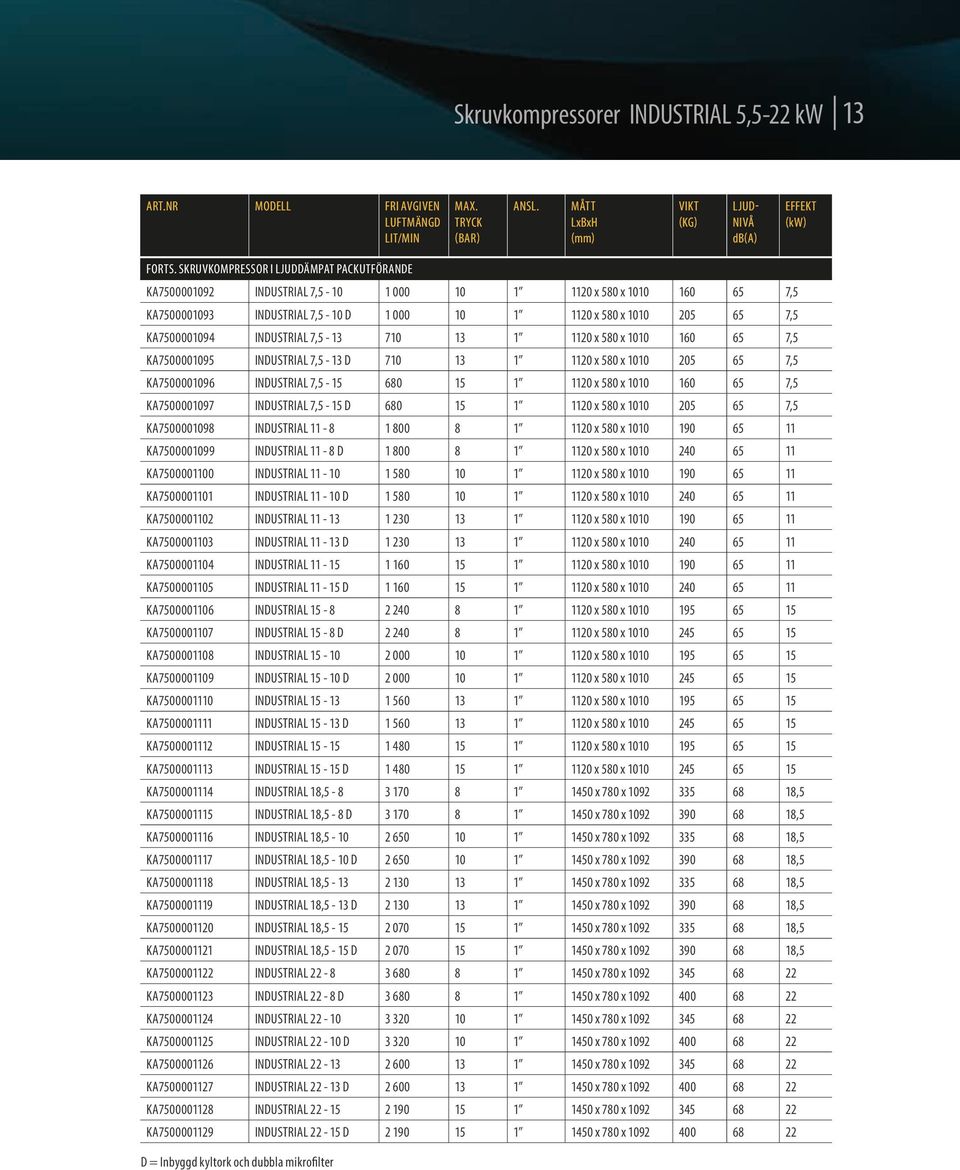

13 Skruvkompressorer INDUSTRIAL 5,5-22 kw 13 ART.nr modell fri avgiven luftmängd LIT/MIN max. TRYCK (bar) Ansl. MÅTT LxBxH VIKT (KG) Ljudnivå db(a) Effekt (kw) Forts. SKRUVKOMPRESSOR I LJUDDÄMPAT PACKUTFÖRANDE KA INDUSTRIAL 7, x 580 x ,5 KA INDUSTRIAL 7,5-10 D x 580 x ,5 KA INDUSTRIAL 7, x 580 x ,5 KA INDUSTRIAL 7,5-13 D x 580 x ,5 KA INDUSTRIAL 7, x 580 x ,5 KA INDUSTRIAL 7,5-15 D x 580 x ,5 KA INDUSTRIAL x 580 x KA INDUSTRIAL 11-8 D x 580 x KA INDUSTRIAL x 580 x KA INDUSTRIAL D x 580 x KA INDUSTRIAL x 580 x KA INDUSTRIAL D x 580 x KA INDUSTRIAL x 580 x KA INDUSTRIAL D x 580 x KA INDUSTRIAL x 580 x KA INDUSTRIAL 15-8 D x 580 x KA INDUSTRIAL x 580 x KA INDUSTRIAL D x 580 x KA INDUSTRIAL x 580 x KA INDUSTRIAL D x 580 x KA INDUSTRIAL x 580 x KA INDUSTRIAL D x 580 x KA INDUSTRIAL 18, x 780 x ,5 KA INDUSTRIAL 18,5-8 D x 780 x ,5 KA INDUSTRIAL 18, x 780 x ,5 KA INDUSTRIAL 18,5-10 D x 780 x ,5 KA INDUSTRIAL 18, x 780 x ,5 KA INDUSTRIAL 18,5-13 D x 780 x ,5 KA INDUSTRIAL 18, x 780 x ,5 KA INDUSTRIAL 18,5-15 D x 780 x ,5 KA INDUSTRIAL x 780 x KA INDUSTRIAL 22-8 D x 780 x KA INDUSTRIAL x 780 x KA INDUSTRIAL D x 780 x KA INDUSTRIAL x 780 x KA INDUSTRIAL D x 780 x KA INDUSTRIAL x 780 x KA INDUSTRIAL D x 780 x D = Inbyggd kyltork och dubbla mikrofilter

14 14 Skruvkompressorer NEWTON 7,5-250 kw NEWTON HÖGSTA PRESTANDA FÖR DE MEST KRÄVANDE LÖSNINGARNA NEWTON-serien är direktdrivna kompressorer för optimering av energiförbrukning. Låga varvtal och låg arbetstemperatur ger bästa prestanda och förlänger livslängden. NEWTON 1300 Med ett brett utbud av skruvkompressorer från 7,5 kw upp till 315 kw och med arbetstryck mellan 7,5 till 13 bar är newton- serien alternativet för hållbara lösningar för de flesta applikationer och användnings områden. HÖGPRESTERANDE OCH TYST DRIVSYSTEM. Skruvenheten är direktdriven av en elmotor med hjälp av en växellåda. Drivsystemet garanterar en perfekt centrering av skruvenhet och elmotor, den ger en låg ljudnivå vid drift, lång uthållighet och lägre underhållskostnader. Direktdrift innebär även en lägre energiförbrukning jämfört med remdrift. SKRUVENHET. Skruvenheten har en hög verkningsgrad och är utformad för lång livslängd. ELMOTOR. Totalt inkapslad och med effektiva kylflänsar, skyddsklass IP55, temperaturklass F och värmekurva B. Utvald för maximal pålitlighet i de hårdaste arbetsklimat och för att minimera driftskostnader. ELEKTRONISK KONTROLLPANEL newton-serien är utrustade med kontrollpanel eps 4.3 alternativt DNAir Maxi beroende på modell. Det är ett avancerat elektroniskt styrsystem som optimerar reglering av kompressor. Systemet är förberett för att kunna styra och kontrollera ett nätverk med upp till sex anslutna kompressorer. Kontrollpanelerna är utrustade med en numerisk lcd display som visar driftsdata, serviceindikering och medger programmering av driftsinställningar. Kompressorn är även förberedd för fjärrstyrning. KYLFLÄKT Kompressorerna är utrustade med kylfläktar, designade och utformade för optimal och effektiv kylning av kompressorn. LUFT/OLJEKYLARE Med stor area för maximal kylning och reducerad effektförlust ges kompressorn en optimal kylning. Kompressorn är även förberedd att återvinna kompressionsvärmen för t.ex. lokaluppvärmning. KAROSSERIFILTER Kompressorn är utrustad med karosserifilter tillverkad av syntetfiber för maximalt skydd mot föroreningar i insugningsluften. RESERVDELAR Genom oss eller någon av våra återförsäljare har du alltid god tillgång till reservdelar och servicesatser.

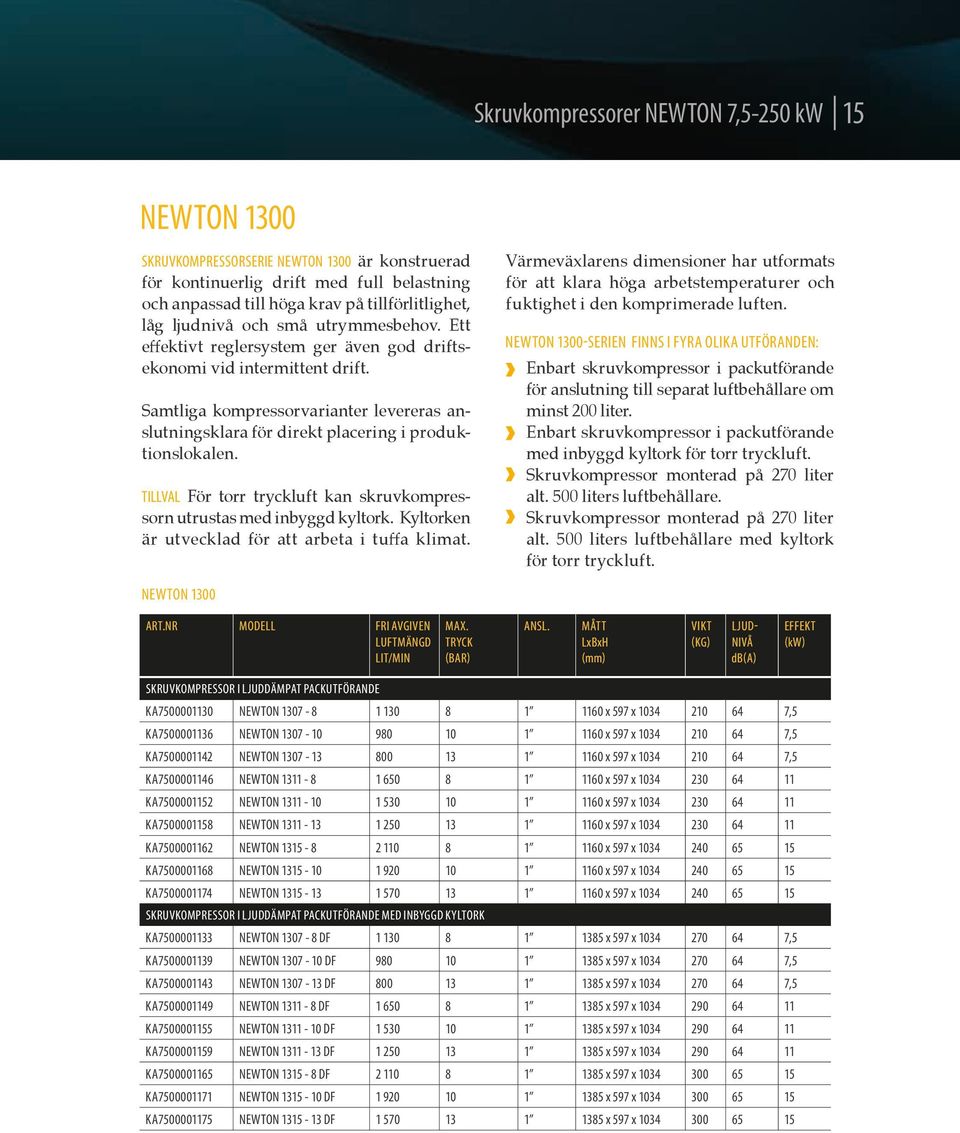

15 Skruvkompressorer NEWTON 7,5-250 kw 15 NEWTON 1300 Skruvkompressorserie NEWTON 1300 är konstruerad för kontinuerlig drift med full belastning och anpassad till höga krav på tillförlitlighet, låg ljudnivå och små utrymmesbehov. Ett effektivt reglersystem ger även god driftsekonomi vid intermittent drift. Samtliga kompressorvarianter levereras anslutningsklara för direkt placering i produktionslokalen. TILLVAL För torr tryckluft kan skruvkompressorn utrustas med inbyggd kyltork. Kyl torken är utvecklad för att arbeta i tuffa klimat. Värmeväxlarens dimensioner har utformats för att klara höga arbetstemperaturer och fukt ighet i den komprimerade luften. NEWTON 1300-serien finns i fyra olika utföranden: Enbart skruvkompressor i packutförande för anslutning till separat luftbehållare om minst 200 liter. Enbart skruvkompressor i packutförande med inbyggd kyltork för torr tryckluft. Skruvkompressor monterad på 270 liter alt. 500 liters luftbehållare. Skruvkompressor monterad på 270 liter alt. 500 liters luftbehållare med kyltork för torr tryckluft. NEWTON 1300 ART.nr modell fri avgiven luftmängd LIT/MIN max. TRYCK (bar) Ansl. MÅTT LxBxH VIKT (KG) Ljudnivå db(a) Effekt (kw) Skruvkompressor i ljuddämpat packutförande KA NEWTON x 597 x ,5 KA NEWTON x 597 x ,5 KA NEWTON x 597 x ,5 KA NEWTON x 597 x KA NEWTON x 597 x KA NEWTON x 597 x KA NEWTON x 597 x KA NEWTON x 597 x KA NEWTON x 597 x SKRUVKOMPRESSOR I LJUDDÄMPAT PACKUTFÖRANDE MED INBYGGD KYLTORK KA NEWTON DF x 597 x ,5 KA NEWTON DF x 597 x ,5 KA NEWTON DF x 597 x ,5 KA NEWTON DF x 597 x KA NEWTON DF x 597 x KA NEWTON DF x 597 x KA NEWTON DF x 597 x KA NEWTON DF x 597 x KA NEWTON DF x 597 x

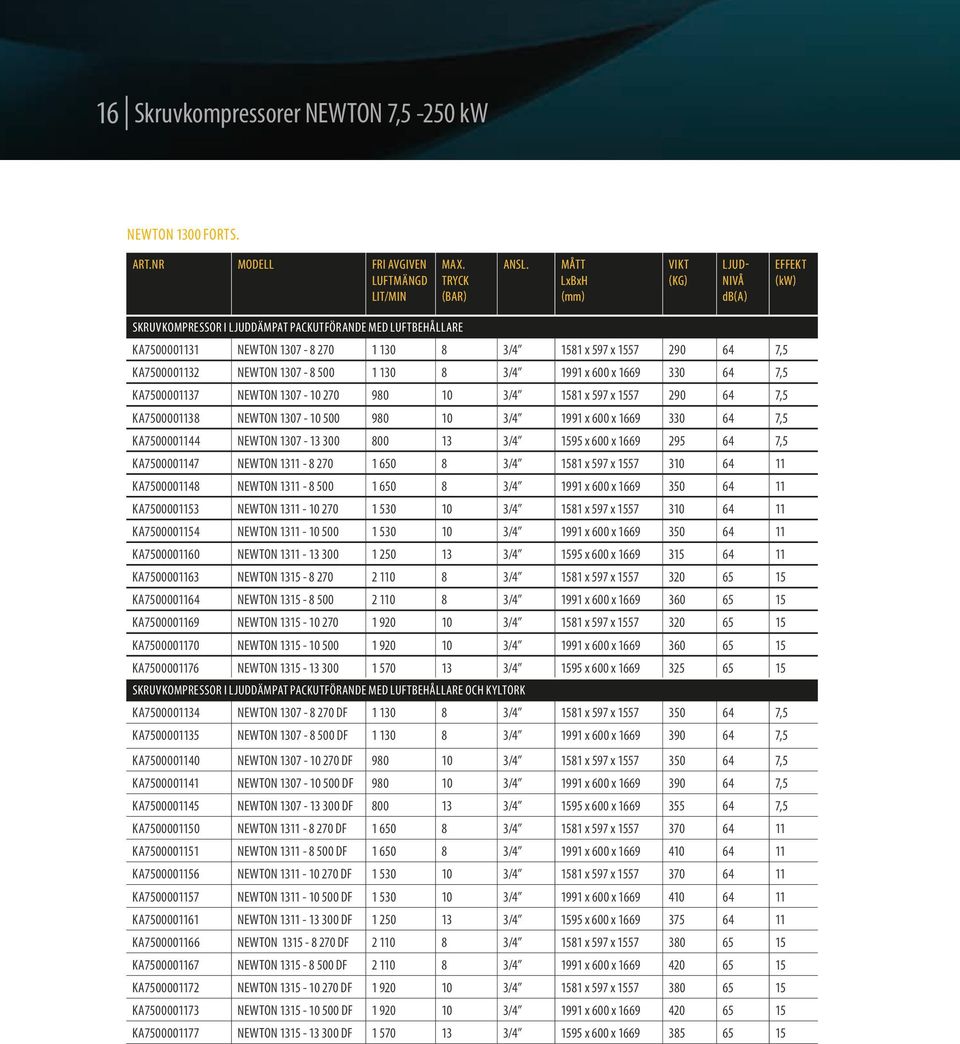

16 16 Skruvkompressorer NEWTON 7,5-250 kw NEWTON 1300 forts. ART.nr modell fri avgiven luftmängd LIT/MIN max. TRYCK (bar) Ansl. MÅTT LxBxH VIKT (KG) Ljudnivå db(a) Effekt (kw) SKRUVKOMPRESSOR I LJUDDÄMPAT PACKUTFÖRANDE MED LUFTBEHÅLLARE KA NEWTON / x 597 x ,5 KA NEWTON / x 600 x ,5 KA NEWTON / x 597 x ,5 KA NEWTON / x 600 x ,5 KA NEWTON / x 600 x ,5 KA NEWTON / x 597 x KA NEWTON / x 600 x KA NEWTON / x 597 x KA NEWTON / x 600 x KA NEWTON / x 600 x KA NEWTON / x 597 x KA NEWTON / x 600 x KA NEWTON / x 597 x KA NEWTON / x 600 x KA NEWTON / x 600 x Skruvkompressor i ljuddämpat packutförande med luftbehållare och kyltork KA NEWTON DF / x 597 x ,5 KA NEWTON DF / x 600 x ,5 KA NEWTON DF / x 597 x ,5 KA NEWTON DF / x 600 x ,5 KA NEWTON DF / x 600 x ,5 KA NEWTON DF / x 597 x KA NEWTON DF / x 600 x KA NEWTON DF / x 597 x KA NEWTON DF / x 600 x KA NEWTON DF / x 600 x KA NEWTON DF / x 597 x KA NEWTON DF / x 600 x KA NEWTON DF / x 597 x KA NEWTON DF / x 600 x KA NEWTON DF / x 600 x

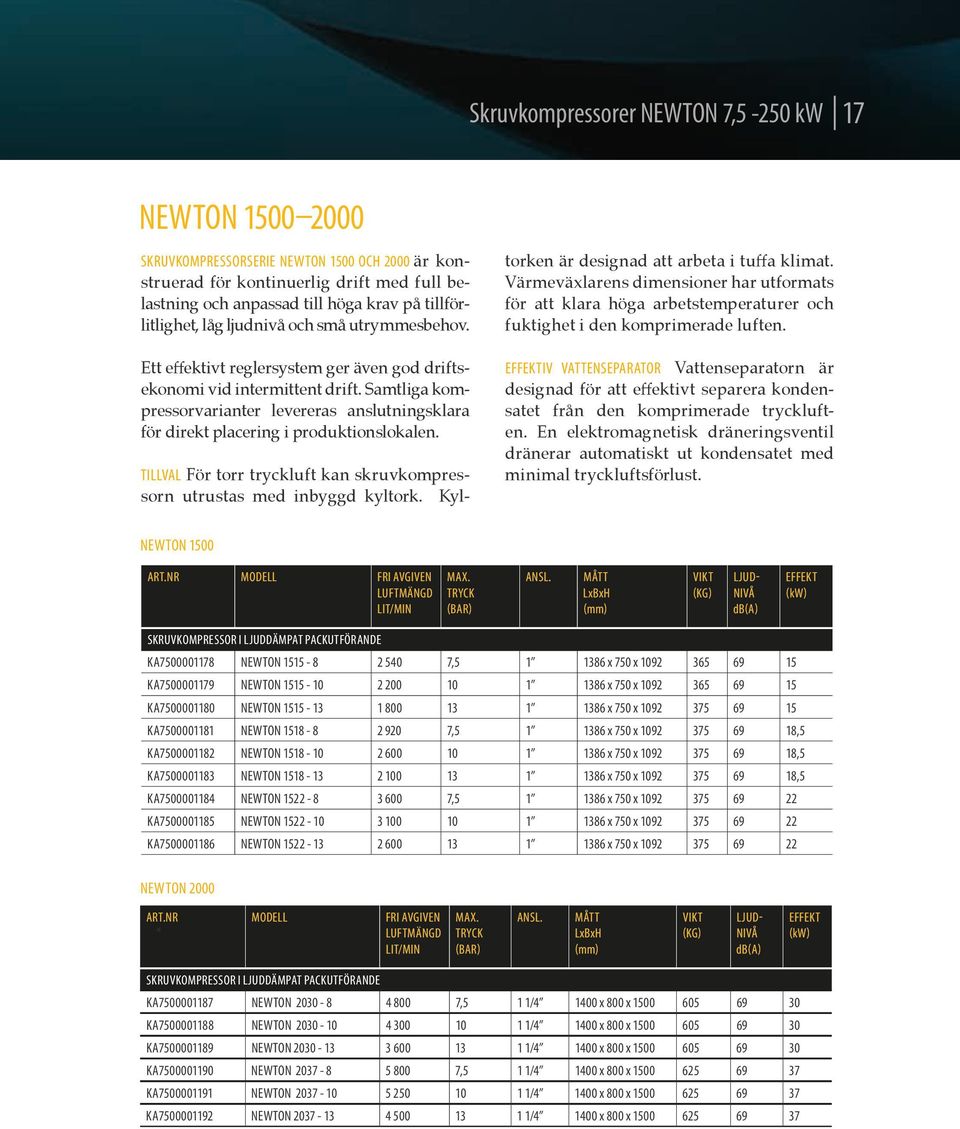

17 Skruvkompressorer NEWTON 7,5-250 kw 17 NEWTON Skruvkompressorserie NEWTON 1500 och 2000 är konstruerad för kontinuerlig drift med full belastning och anpassad till höga krav på tillförlitlighet, låg ljudnivå och små utrymmes behov. Ett effektivt reglersystem ger även god driftsekonomi vid intermittent drift. Samtliga kompressorvarianter levereras an slutningsklara för direkt placering i produktionslokalen. TILLVAL För torr tryckluft kan skruvkompressorn utrustas med inbyggd kyltork. Kyltorken är designad att arbeta i tuffa klimat. Värmeväxlarens dimensioner har utformats för att klara höga arbetstemperaturer och fuktighet i den komprimerade luften. EFFEKTIV VATTENSEPARATOR Vattenseparatorn är designad för att effektivt separera kondensatet från den komprimerade tryckluften. En elektromagnetisk dräneringsventil dränerar automatiskt ut kondensatet med minimal tryckluftsförlust. NEWTON 1500 ART.nr modell fri avgiven luftmängd LIT/MIN max. TRYCK (bar) Ansl. MÅTT LxBxH VIKT (KG) Ljudnivå db(a) Effekt (kw) Skruvkompressor i ljuddämpat packutförande KA NEWTON , x 750 x KA NEWTON x 750 x KA NEWTON x 750 x KA NEWTON , x 750 x ,5 KA NEWTON x 750 x ,5 KA NEWTON x 750 x ,5 KA NEWTON , x 750 x KA NEWTON x 750 x KA NEWTON x 750 x NEWTON 2000 ART.nr modell fri avgiven * luftmängd LIT/MIN max. TRYCK (bar) Ansl. MÅTT LxBxH VIKT (KG) Ljudnivå db(a) Effekt (kw) Skruvkompressor i ljuddämpat packutförande KA NEWTON ,5 1 1/ x 800 x KA NEWTON / x 800 x KA NEWTON / x 800 x KA NEWTON ,5 1 1/ x 800 x KA NEWTON / x 800 x KA NEWTON / x 800 x

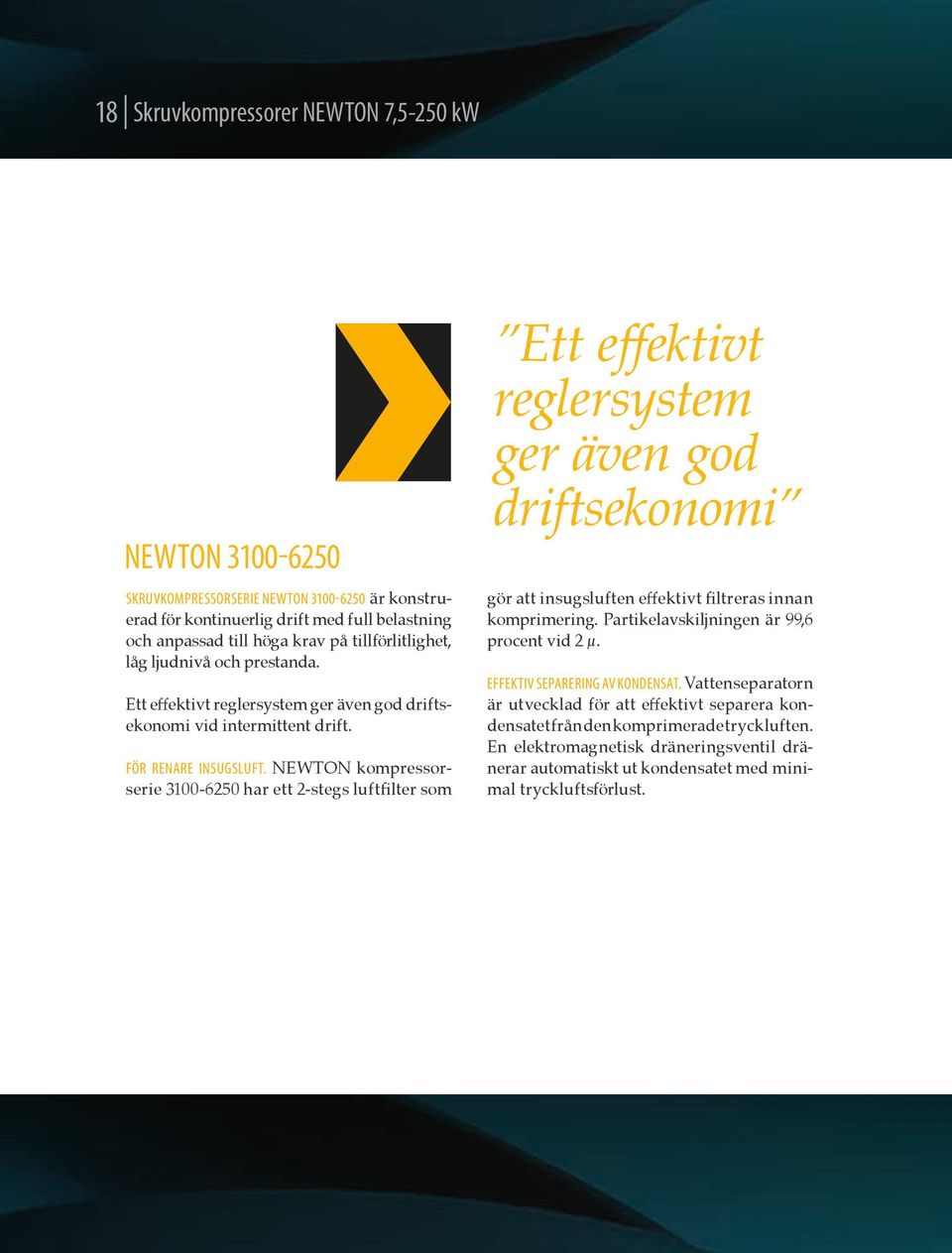

18 18 Skruvkompressorer NEWTON 7,5-250 kw NEWTON Skruvkompressorserie NEWTON är konstruerad för kontinuerlig drift med full belastning och anpassad till höga krav på tillförlitlighet, låg ljudnivå och prestanda. Ett effektivt reglersystem ger även god driftsekonomi vid intermittent drift. FÖR RENARE INSUGSLUFT. NEWTON kompressorserie har ett 2-stegs luftfilter som Ett effektivt reglersystem ger även god driftsekonomi gör att insugsluften effektivt filtreras innan komprimering. Partikelavskiljningen är 99,6 procent vid 2 µ. EFFEKTIV SEPARERING AV KONDENSAT. Vattenseparatorn är utvecklad för att effektivt separera kondensatet från den komprimerade tryckluften. En elektromagnetisk dräneringsventil dränerar automatiskt ut kondensatet med minimal tryckluftsförlust.

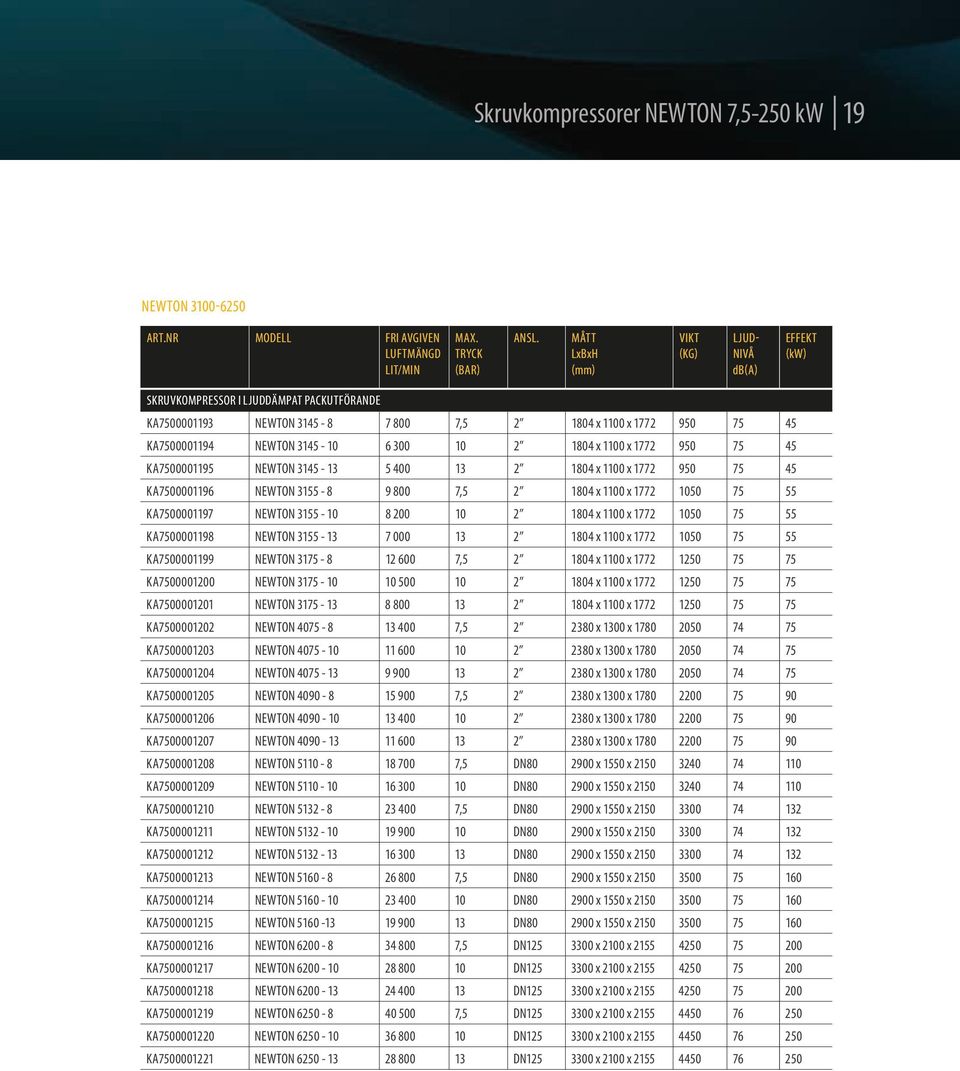

19 Skruvkompressorer NEWTON 7,5-250 kw 19 NEWTON ART.nr modell fri avgiven luftmängd LIT/MIN max. TRYCK (bar) Ansl. MÅTT LxBxH VIKT (KG) Ljudnivå db(a) Effekt (kw) Skruvkompressor i ljuddämpat packutförande KA NEWTON , x 1100 x KA NEWTON x 1100 x KA NEWTON x 1100 x KA NEWTON , x 1100 x KA NEWTON x 1100 x KA NEWTON x 1100 x KA NEWTON , x 1100 x KA NEWTON x 1100 x KA NEWTON x 1100 x KA NEWTON , x 1300 x KA NEWTON x 1300 x KA NEWTON x 1300 x KA NEWTON , x 1300 x KA NEWTON x 1300 x KA NEWTON x 1300 x KA NEWTON ,5 DN x 1550 x KA NEWTON DN x 1550 x KA NEWTON ,5 DN x 1550 x KA NEWTON DN x 1550 x KA NEWTON DN x 1550 x KA NEWTON ,5 DN x 1550 x KA NEWTON DN x 1550 x KA NEWTON DN x 1550 x KA NEWTON ,5 DN x 2100 x KA NEWTON DN x 2100 x KA NEWTON DN x 2100 x KA NEWTON ,5 DN x 2100 x KA NEWTON DN x 2100 x KA NEWTON DN x 2100 x

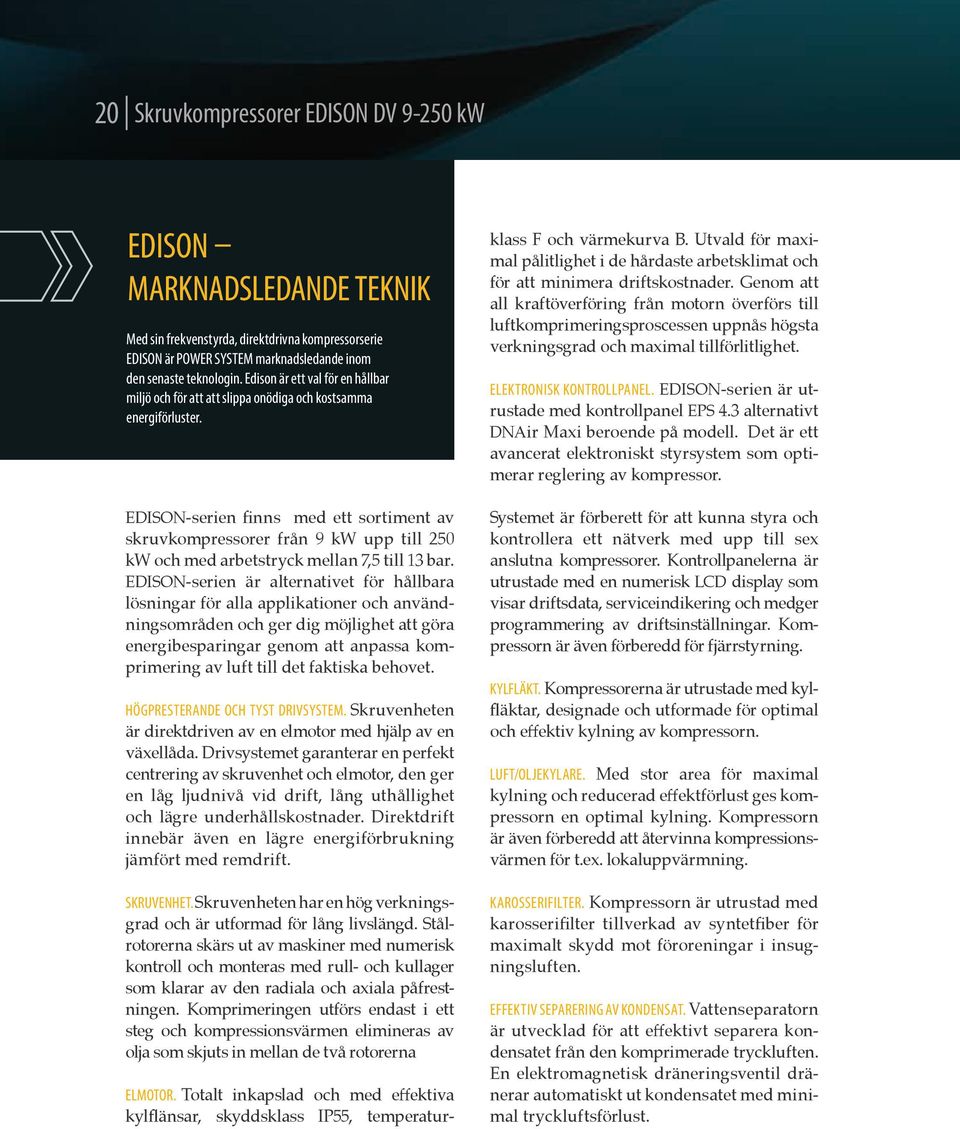

20 20 Skruvkompressorer EDISON DV kw EDISON MARKNADsLEDANDE TEKNIK Med sin frekvenstyrda, direktdrivna kompressorserie EDISON är POWER SYSTEM marknadsledande inom den senaste teknologin. Edison är ett val för en hållbar miljö och för att att slippa onödiga och kostsamma energiförluster. edison-serien finns med ett sortiment av skruvkompressorer från 9 kw upp till 250 kw och med arbetstryck mellan 7,5 till 13 bar. edison-serien är alternativet för hållbara lösningar för alla applikationer och användningsområden och ger dig möjlighet att göra energibesparingar genom att anpassa komprimering av luft till det faktiska behovet. HÖGPRESTERANDE OCH TYST DRIVSYSTEM. Skruvenheten är direktdriven av en elmotor med hjälp av en växellåda. Drivsystemet garanterar en perfekt centrering av skruvenhet och elmotor, den ger en låg ljudnivå vid drift, lång uthållighet och lägre underhållskostnader. Direktdrift innebär även en lägre energiförbrukning jämfört med remdrift. SKRUVENHET. Skruvenheten har en hög verkningsgrad och är utformad för lång livslängd. Stålrotorerna skärs ut av maskiner med numerisk kontroll och monteras med rull- och kullager som klarar av den radiala och axiala påfrestningen. Komprimeringen utförs endast i ett steg och kompressionsvärmen elimineras av olja som skjuts in mellan de två rotorerna ELMOTOR. Totalt inkapslad och med effektiva kylflänsar, skyddsklass IP55, temperaturklass F och värmekurva B. Utvald för maximal pålitlighet i de hårdaste arbetsklimat och för att minimera driftskostnader. Genom att all kraftöverföring från motorn överförs till luftkomprimeringsproscessen uppnås högsta verkningsgrad och maximal tillförlitlighet. ELEKTRONISK KONTROLLPANEL. edison-serien är utrustade med kontrollpanel EPS 4.3 alternativt DNAir Maxi beroende på modell. Det är ett avancerat elektroniskt styrsystem som optimerar reglering av kompressor. Systemet är förberett för att kunna styra och kontrollera ett nätverk med upp till sex anslutna kompressorer. Kontrollpanelerna är utrustade med en numerisk LCD display som visar driftsdata, serviceindikering och medger programmering av driftsinställningar. Kompressorn är även förberedd för fjärrstyrning. KYLFLÄKT. Kompressorerna är utrustade med kylfläktar, designade och utformade för optimal och effektiv kylning av kompressorn. LUFT/OLJEKYLARE. Med stor area för maximal kylning och reducerad effektförlust ges kompressorn en optimal kylning. Kompressorn är även förberedd att återvinna kompressionsvärmen för t.ex. lokaluppvärmning. KAROSSERIFILTER. Kompressorn är utrustad med karosserifilter tillverkad av syntetfiber för maximalt skydd mot föroreningar i insugningsluften. EFFEKTIV SEPARERING AV KONDENSAT. Vattenseparatorn är utvecklad för att effektivt separera kondensatet från den komprimerade tryckluften. En elektromagnetisk dräneringsventil dränerar automatiskt ut kondensatet med minimal tryckluftsförlust.

21 Skruvkompressorer EDISON DV kw 21 Edison-serien är alternativet för hållbara lösningar EDISON DV 5150 EDISON DV ART.nr modell fri avgiven luftmängd LIT/MIN max. TRYCK (bar) Ansl. MÅTT LxBxH VIKT (KG) Ljudnivå db(a) Effekt (kw) Skruvkompressor i ljuddämpat packutförande KA EDISON DV , x 597 x KA EDISON DV x 597 x KA EDISON DV x 597 x KA EDISON DV , x 597 x KA EDISON DV x 597 x KA EDISON DV x 597 x KA EDISON DV , x 750 x KA EDISON DV x 750 x KA EDISON DV x 750 x KA EDISON DV , x 750 x KA EDISON DV x 750 x KA EDISON DV x 750 x KA EDISON DV ,5 1 1/ x 800 x KA EDISON DV / x 800 x KA EDISON DV / x 800 x KA EDISON DV ,5 1 1/ x 800 x KA EDISON DV / x 800 x KA EDISON DV / x 800 x Skruvkompressor i ljuddämpat packutförande med inbyggd kyltork KA EDISON DV DF ,5 3/ x 597 x KA EDISON DV DF / x 597 x KA EDISON DV DF / x 597 x

22 22 Skruvkompressorer EDISON DV kw ART.nr modell fri avgiven luftmängd LIT/MIN max. TRYCK (bar) Ansl. MÅTT LxBxH VIKT (KG) Ljudnivå db(a) Effekt (kw) Skruvkompressor i ljuddämpat packutförande med luftbehållare KA EDISON DV ,5 3/ x 597 x KA EDISON DV / x 597 x KA EDISON DV / x 597 x Skruvkompressor i ljuddämpat packutförande med luftbehållare och kyltork KA EDISON DV DF ,5 3/ x 597 x KA EDISON DV DF / x 597 x KA EDISON DV DF / x 597 x Skruvkompressor i ljuddämpat packutförande med inbyggd kyltork KA EDISON DV , x 1100 x KA EDISON DV x 1100 x KA EDISON DV x 1100 x KA EDISON DV , x 1100 x KA EDISON DV x 1100 x KA EDISON DV x 1100 x KA EDISON DV , x 1100 x KA EDISON DV x 1100 x KA EDISON DV x 1100 x KA EDISON DV , x 1300 x KA EDISON DV x 1300 x KA EDISON DV x 1300 x KA EDISON DV ,5 DN x 1550 x KA EDISON DV DN x 1550 x KA EDISON DV DN x 1550 x KA EDISON DV ,5 DN x 1550 x KA EDISON DV DN x 1550 x KA EDISON DV DN x 1550 x KA EDISON DV ,5 DN x 1550 x KA EDISON DV DN x 1550 x KA EDISON DV DN x 1550 x KA EDISON DV ,5 DN x 1550 x KA EDISON DV DN x 1550 x KA EDISON DV DN x 1550 x KA EDISON DV ,5 DN x 1550 x KA EDISON DV DN x 1550 x KA EDISON DV DN x 1550 x KA EDISON DV ,5 DN x 1550 x KA EDISON DV DN x 1550 x KA EDISON DV DN x 1550 x

23

24 24 Skruvkompressorer GALILEO PM kw GALILEO OPTIMAL ENERGIEFFEKTIVITET! Tryckluft används inom de flesta industrier och kan vara väldigt kostsam att producera. Behovet av tryckluft varierar ofta under dagen eller veckan. Med GALILEO PM-serien tar du del av den senaste tekniken för ett optimalt effektuttag utan kostsamma energiförluster. Galileo PERMANENTMAGNETMOTOR. POWER SYSTEM är med galileo-serien marknadsledande för den nya tekniken. Skruvkompressorerna är oljeinsprutade direktdrivna och frekvensstyrda. Alla seriens kompressorer har även permanentmagnetmotor som gör det möjligt att nå upp till 15% högre energieffektivisering än vid drift av en traditionell frekvensstyrd skruvkompressor. HÖGPRESTERANDE OCH TYST DRIVSYSTEM. Skruvenheten är direktdriven av en elmotor med hjälp av ett kopplingselement. Drivsystemet garanterar en perfekt centrering av skruvenhet och elmotor, den ger en låg ljudnivå vid drift, lång uthållighet och lägre underhållskostnader. Direktdrivna kompressorer ger ökad prestanda jämfört med konventionella remdrivna kompressorer. SKRUVENHET. Alla kompressorer är utrustade med en kylfläkt, designad och utformad för en optimal och effektiv kylning av kompressorn. ELMOTOR. Totalt inkapslad och med effektiva kylflänsar, skyddsklass IP55, temperaturklass F och värmekurva B. Utvald för maximal pålitlighet i de hårdaste arbetsklimat och för att minimera driftskostnader. ELEKTRONISK KONTROLLPANEL. galileo pm-serien är utrustade med kontrollpanel EPS 4.3 alternativt DNAir Maxi beroende på modell. Det är ett avancerat elektroniskt styrsystem som optimerar reglering av kompressor. Systemet är förberett för att kunna styra och kontrollera ett nätverk med upp till sex anslutna kompressorer. Kontrollpanelerna är utrustade med en numerisk LCD display som visar driftsdata, serviceindikering och medger programmering av driftsinställningar. Kompressorn är även förberedd för fjärrstyrning. KYLFLÄKT. Kompressorerna är utrustade med kylfläktar, designade och utformade för optimal och effektiv kylning av kompressorn. LUFT/OLJEKYLARE. Med stor area för maximal kylning och reducerad effektförlust ges kompressorn en optimal kylning. Kompressorn är även förberedd att återvinna kompressionsvärmen för t.ex. lokaluppvärmning. KAROSSERIFILTER. Kompressorn är utrustad med karosserifilter tillverkad av syntetfiber för maximalt skydd mot föroreningar i insugningsluften.

25 Skruvkompressorer GALILEO PM kw 25 EFFEKTIV SEPARERING AV KONDENSAT. Vattenseparatorn är designad att effektivt separera kondensatet från den komprimerade tryckluften. En elektromagnetisk dräneringsventil dränerar automatiskt ut kondensatet med minimal tryckluftsförlust. GALILEO PM ART.nr modell fri avgiven luftmängd LIT/MIN max. TRYCK (bar) Ansl. MÅTT LxBxH VIKT (KG) Ljudnivå db(a) Effekt (kw) Skruvkompressor i ljuddämpat packutförande KA GALILEO PM x 597 x KA GALILEO PM x 597 x KA GALILEO PM x 597 x KA GALILEO PM x 597 x KA GALILEO PM x 750 x ,5 KA GALILEO PM x 750 x ,5 KA GALILEO PM x 750 x KA GALILEO PM x 750 x KA GALILEO PM / x 800 x KA GALILEO PM / x 800 x KA GALILEO PM / x 800 x KA GALILEO PM / x 800 x KA GALILEO PM x 1100 x KA GALILEO PM x 1100 x KA GALILEO PM x 1100 x KA GALILEO PM x 1100 x KA GALILEO PM x 1100 x KA GALILEO PM x 1100 x KA GALILEO PM x1100x KA GALILEO PM x1100x KA GALILEO PM x 1300 x KA GALILEO PM x 1300 x KA GALILEO PM X1550X KA GALILEO PM x1550x KA GALILEO PM x1550x KA GALILEO PM x1550x KA GALILEO PM x1550x KA GALILEO PM x1550x

26 26 Scrollkompressorer FLEMING 2,2-22 kw FLEMING HELT OLJEFRI TRYCKLUFT UPP TILL 22kW! Den helt nya FLEMING-serien för industri och applikationer som kräver tryckluft som är helt fri från oljerester. Oljefri tryckluft behövs inom läkemedelsindustri och laboratorier. Den behövs inom livsmedelsindustri och i miljöer där livsmedel hanteras, t.ex. för mjölkningsrobotar, i förpackningsindustrin och vid tillverkning av PET-flaskor. Tryckluft fri från föroreningar behövs även i produktion där man använder fina instrument, som t.ex. vid laserteknik, för tryck eller målning. SCROLLTEKNIKEN. För att komprimera luft i en totalt oljefri miljö används en speciell teknik med två roterande spiraler som aldrig kommer i kontakt med varandra. Luften komprimeras i tre steg till 8 eller 10 bars tryck. TYSTGÅENDE. fleming-seriens scrollkompressorer arbetar mycket tyst vilket gör det möjligt att placera dem direkt i vilken arbets miljö som helst utan att de stör verksamheten eller dem som utövar den. BEHOVSANPASSAD. fleming-serien finns i tre olika modeller för att möta de förutsättningar och krav som kan finnas i olika verksamheter. fleming 2,2 till 5,5 kw är monterad på en 200/270 liters luftbehållare. Luftbehållaren har ett invändigt ytskikt av teflon för att undvika korrosion. Kompressorn tar litet utrymme i anspråk och är lättplacerad. Den installeras snabbt och enkelt. fleming i ljuddämpat format 2,2 till 11kW finns som enbart kompressor eller monterad på luftbehållare. fleming 7,5 till 22 kw har 2 4 scrollenheter vilket gör modellen extremt anpassningsbar till det behov av tryckluft som finns. Scrollkompressorerna har en unik design speciellt anpassad för att förenkla åtkomst och underlätta vid service. ELEKTRONISKA KONTROLLPANELER. fleming 3,7-5,5 kw är utrustad med ssc-kontrollpanel. Den har en lcd display som övervakar hur scrollen arbetar och reglerar tryckluftsproduktionen efter det faktiska behovet av tryckluft. Kont rollen är förberedd för fjärrstyrning, automatisk återstart- Den visar felmeddelande och information för återkommande service. fleming 7,5-22 kw är utrustad med msc Multi- Scroll kontrollpanel. Det är ett avancerat elektroniskt styrsystem som optimerar reglering av kompressor. Kontrollpanelen gör det möjligt att reglera och automatiskt styra hur många och vilka scrollenheter som ska arbeta för att tillfredställa behovet av tryck luft. msc-systemet gör det också möjligt att övervaka enheternas startordning så att arbetstiden fördelas jämt på de olika scrollpumparna. Kontrollpanelerna är utrustade med en numerisk lcd display för 12 olika språk och visar driftsdata, serviceindikering och medger programmering av driftsinställningar. Kompressorn är även förberedd för fjärrstyr ning. För ytterligare optimering av kontrollfunktioner kan msc kombineras med varioscroll som sänker dina energikostnader bland annat genom att konstant reglera effekt uttag efter det verkliga behovet. FREKVENSSTYRNING. Det nya varioscroll-systemet gör det möjligt att hela tiden anpassa tryckluftproduktionen efter det uttag som behövs. Frekvensstyrningen är aktiverad endast i en scrollenhet i taget. När efterfrågan på luft ökar och den frekvensstyrda enheten når full kapacitet så växlar den till kontinuerlig drift och frekvensstyrningen överförs till nästa enhet osv.
