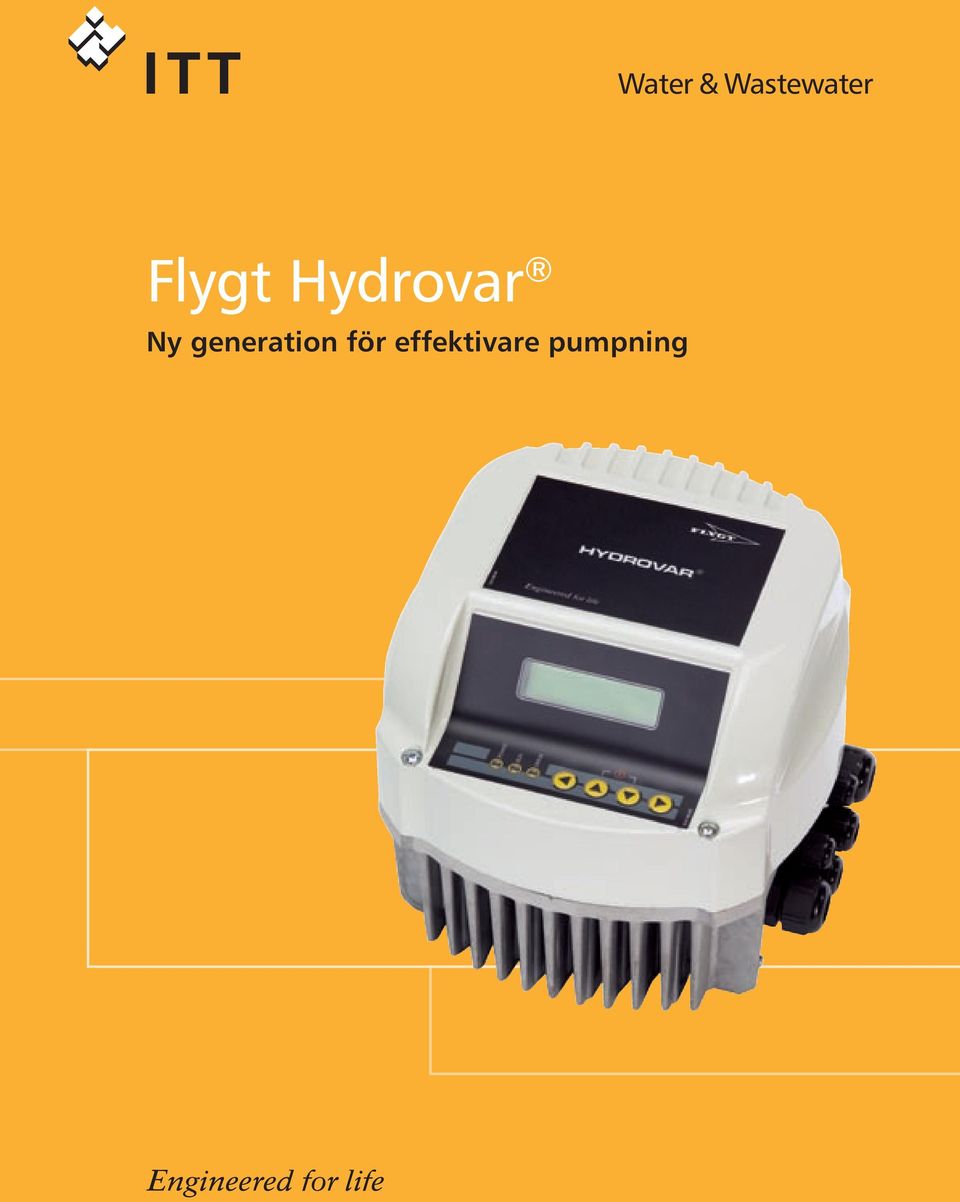

1 Water & Wastewater Flygt Hydrovar Ny generation för effektivare pumpning

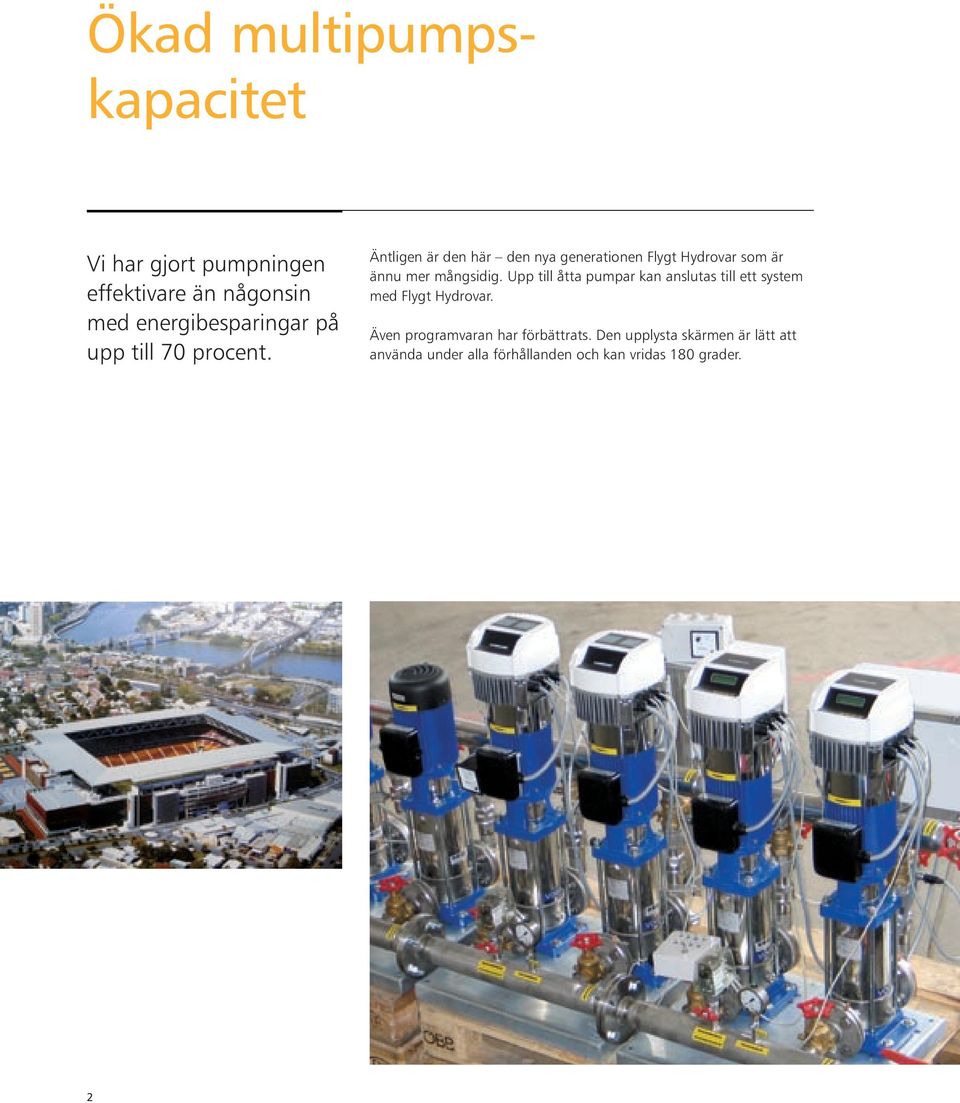

2 Ökad multipumpskapacitet Vi har gjort pumpningen effektivare än någonsin med energibesparingar på upp till 70 procent. Äntligen är den här den nya generationen Flygt Hydrovar som är ännu mer mångsidig. Upp till åtta pumpar kan anslutas till ett system med Flygt Hydrovar. Även programvaran har förbättrats. Den upplysta skärmen är lätt att använda under alla förhållanden och kan vridas 180 grader. 2

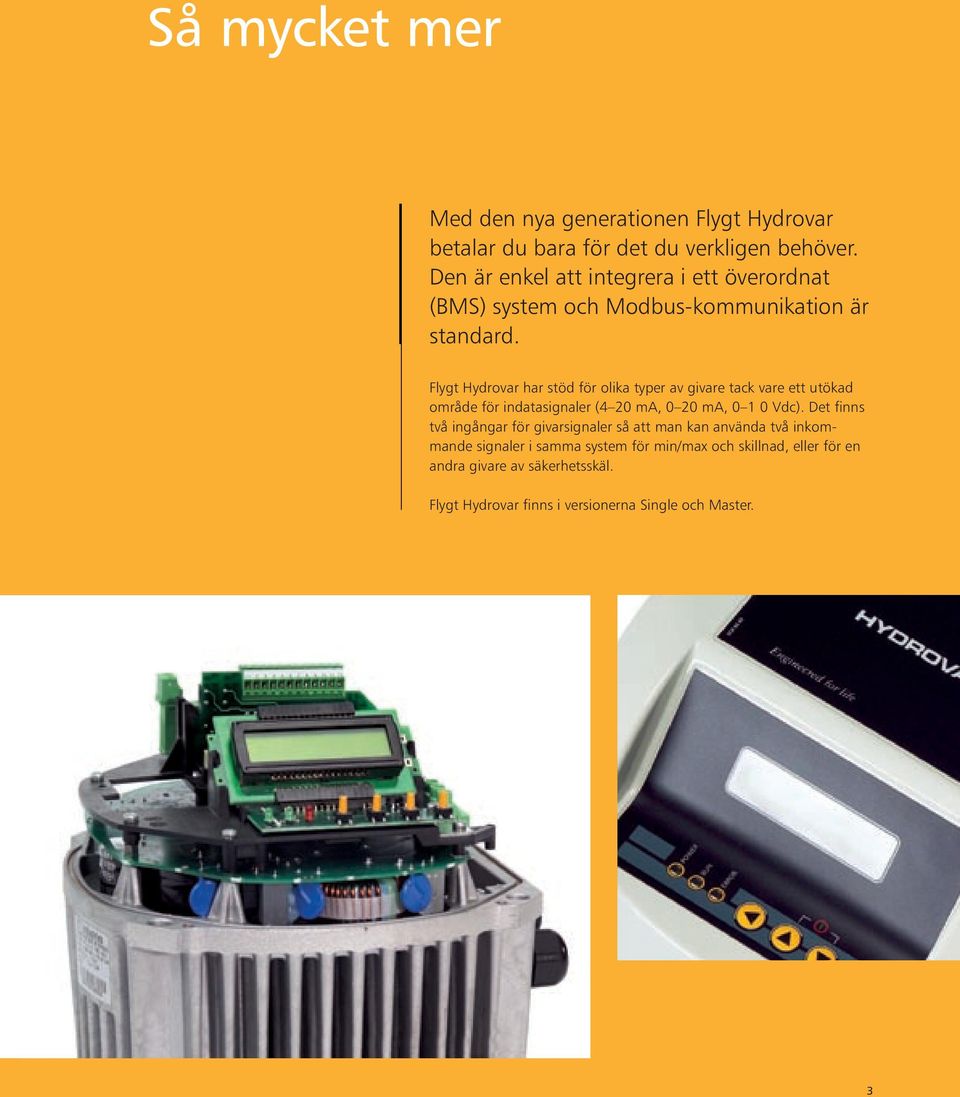

3 Så mycket mer Med den nya generationen Flygt Hydrovar betalar du bara för det du verkligen behöver. Den är enkel att integrera i ett överordnat (BMS) system och Modbus-kommunikation är standard. Flygt Hydrovar har stöd för olika typer av givare tack vare ett utökad område för indatasignaler (4 20 ma, 0 20 ma, Vdc). Det finns två ingångar för givarsignaler så att man kan använda två inkommande signaler i samma system för min/max och skillnad, eller för en andra givare av säkerhetsskäl. Flygt Hydrovar finns i versionerna Single och Master. 3

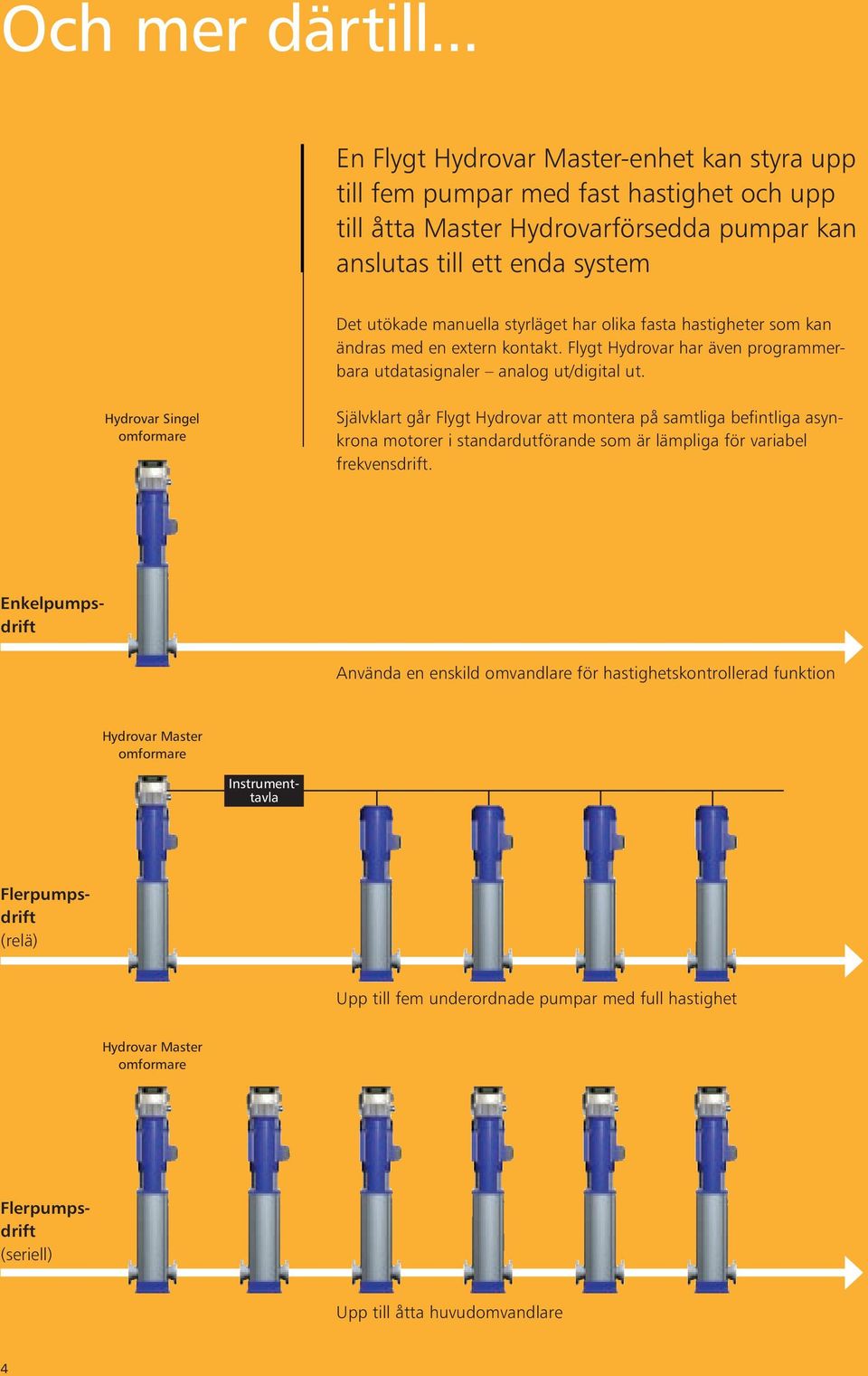

4 Och mer därtill... En Flygt Hydrovar Master-enhet kan styra upp till fem pumpar med fast hastighet och upp till åtta Master Hydrovarförsedda pumpar kan anslutas till ett enda system Det utökade manuella styrläget har olika fasta hastigheter som kan ändras med en extern kontakt. Flygt Hydrovar har även programmerbara utdatasignaler analog ut/digital ut. Hydrovar Singel omformare Självklart går Flygt Hydrovar att montera på samtliga befintliga asynkrona motorer i standardutförande som är lämpliga för variabel frekvensdrift. Enkelpumpsdrift Använda en enskild omvandlare för hastighetskontrollerad funktion Hydrovar Master omformare Instrumenttavla Flerpumpsdrift (relä) Upp till fem underordnade pumpar med full hastighet Hydrovar Master omformare Flerpumpsdrift (seriell) Upp till åtta huvudomvandlare 4

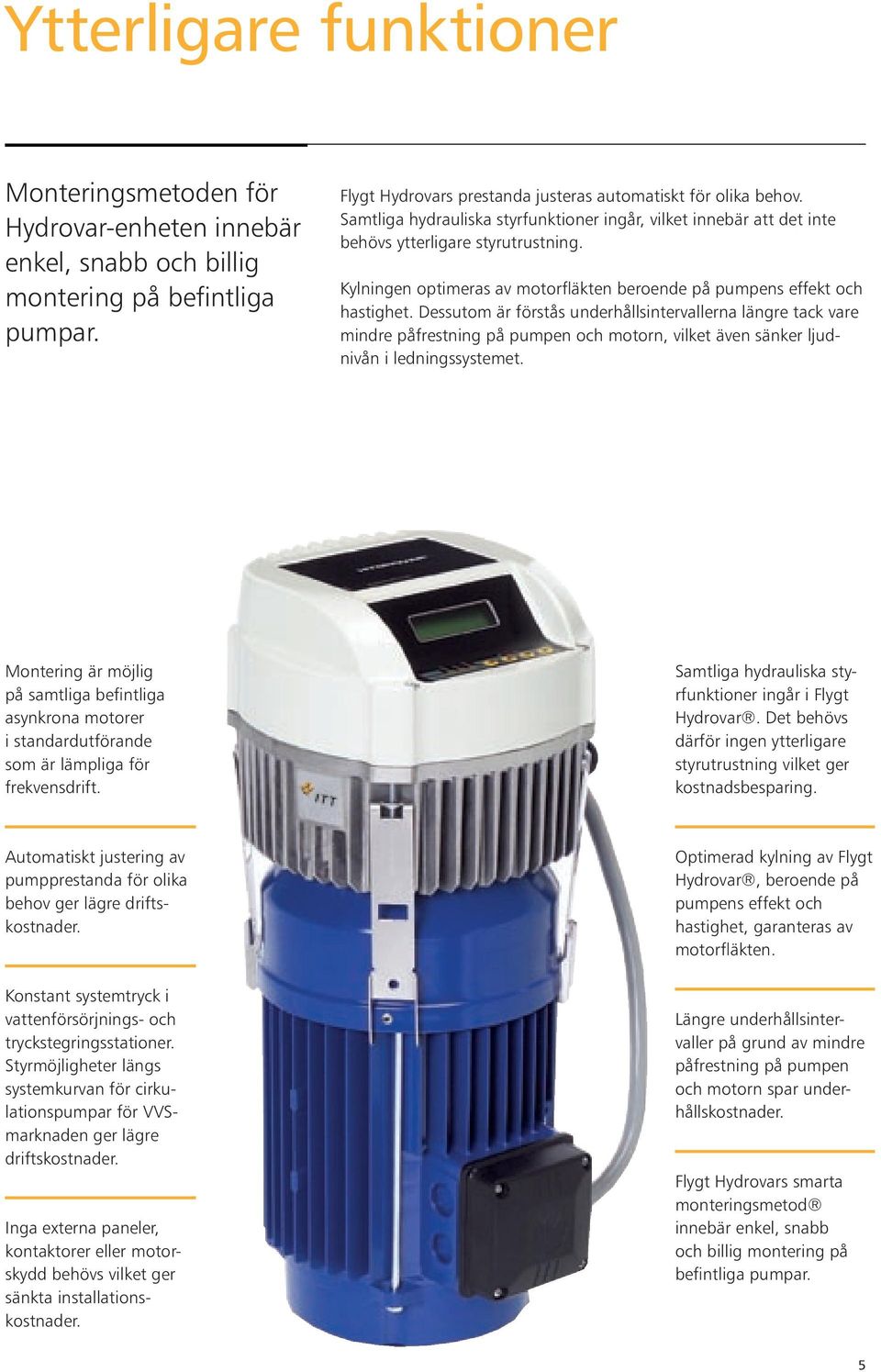

5 Ytterligare funktioner Monteringsmetoden för Hydrovar-enheten innebär enkel, snabb och billig montering på befintliga pumpar. Flygt Hydrovars prestanda justeras automatiskt för olika behov. Samtliga hydrauliska styrfunktioner ingår, vilket innebär att det inte behövs ytterligare styrutrustning. Kylningen optimeras av motorfläkten beroende på pumpens effekt och hastighet. Dessutom är förstås underhållsintervallerna längre tack vare mindre påfrestning på pumpen och motorn, vilket även sänker ljudnivån i ledningssystemet. Montering är möjlig på samtliga befintliga asynkrona motorer i standardutförande som är lämpliga för frekvensdrift. Samtliga hydrauliska styrfunktioner ingår i Flygt Hydrovar. Det behövs därför ingen ytterligare styrutrustning vilket ger kostnadsbesparing. Automatiskt justering av pumpprestanda för olika behov ger lägre driftskostnader. Konstant systemtryck i vattenförsörjnings- och tryckstegringsstationer. Styrmöjligheter längs systemkurvan för cirkulationspumpar för VVSmarknaden ger lägre driftskostnader. Inga externa paneler, kontaktorer eller motorskydd behövs vilket ger sänkta installationskostnader. Optimerad kylning av Flygt Hydrovar, beroende på pumpens effekt och hastighet, garanteras av motorfläkten. Längre underhållsintervaller på grund av mindre påfrestning på pumpen och motorn spar underhållskostnader. Flygt Hydrovars smarta monteringsmetod innebär enkel, snabb och billig montering på befintliga pumpar. 5

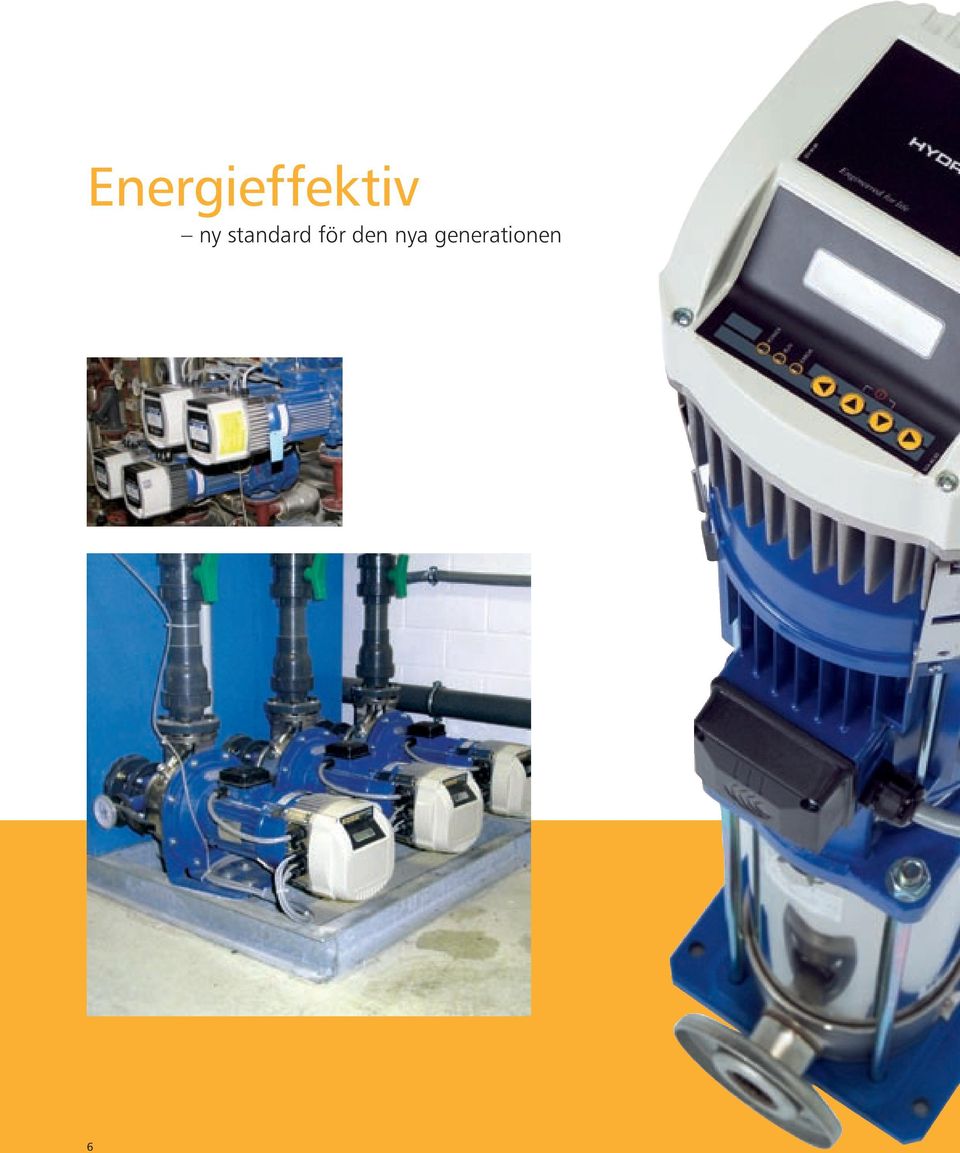

6 Energieffektiv ny standard för den nya generationen 6

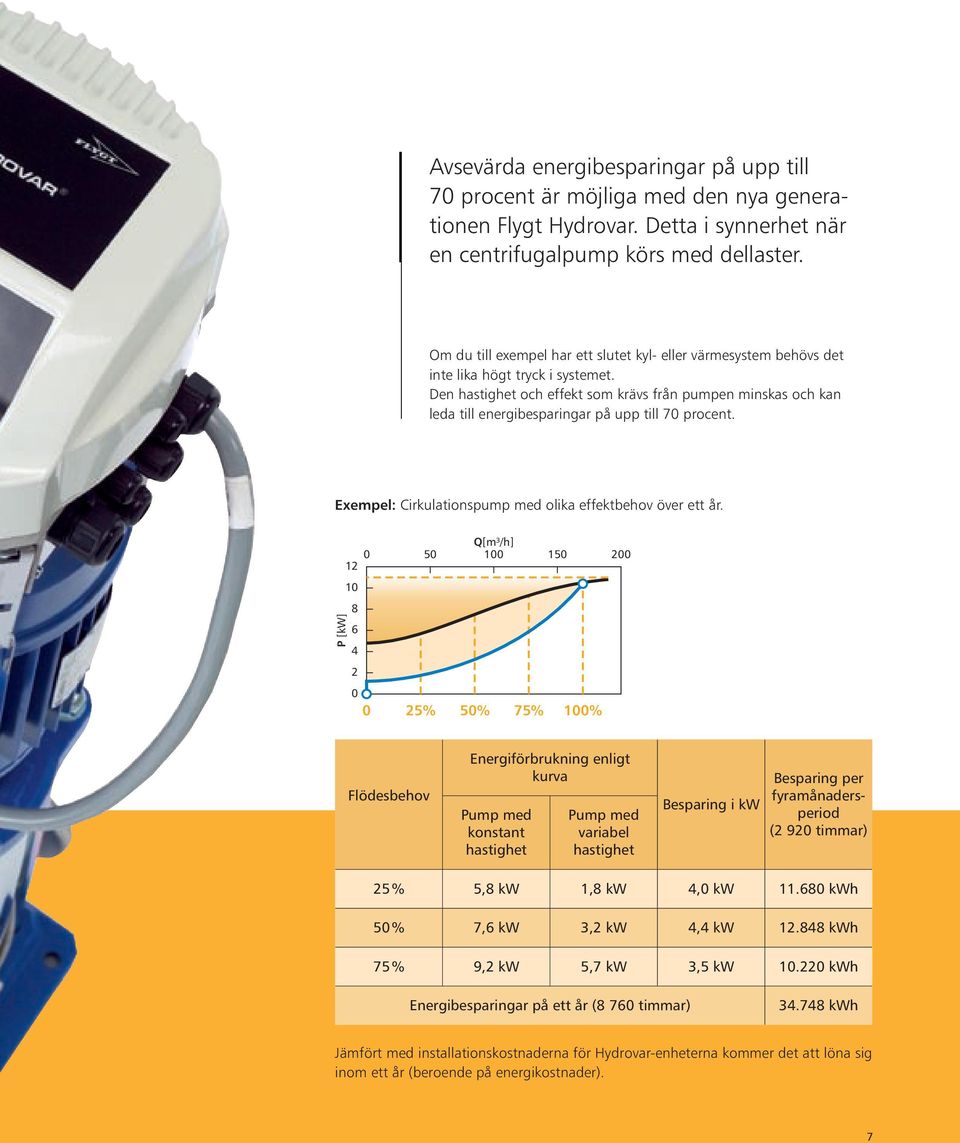

7 Avsevärda energibesparingar på upp till 70 procent är möjliga med den nya generationen Flygt Hydrovar. Detta i synnerhet när en centrifugalpump körs med dellaster. Om du till exempel har ett slutet kyl- eller värmesystem behövs det inte lika högt tryck i systemet. Den hastighet och effekt som krävs från pumpen minskas och kan leda till energibesparingar på upp till 70 procent. Exempel: Cirkulationspump med olika effektbehov över ett år. P [kw] Q[m³/h] % 50% 75% 100% Flödesbehov Energiförbrukning enligt kurva Pump med konstant hastighet Pump med variabel hastighet Besparing i kw Besparing per fyramånadersperiod (2 920 timmar) 25 % 5,8 kw 1,8 kw 4,0 kw kwh 50 % 7,6 kw 3,2 kw 4,4 kw kwh 75 % 9,2 kw 5,7 kw 3,5 kw kwh Energibesparingar på ett år (8 760 timmar) kwh Jämfört med installationskostnaderna för Hydrovar-enheterna kommer det att löna sig inom ett år (beroende på energikostnader). 7

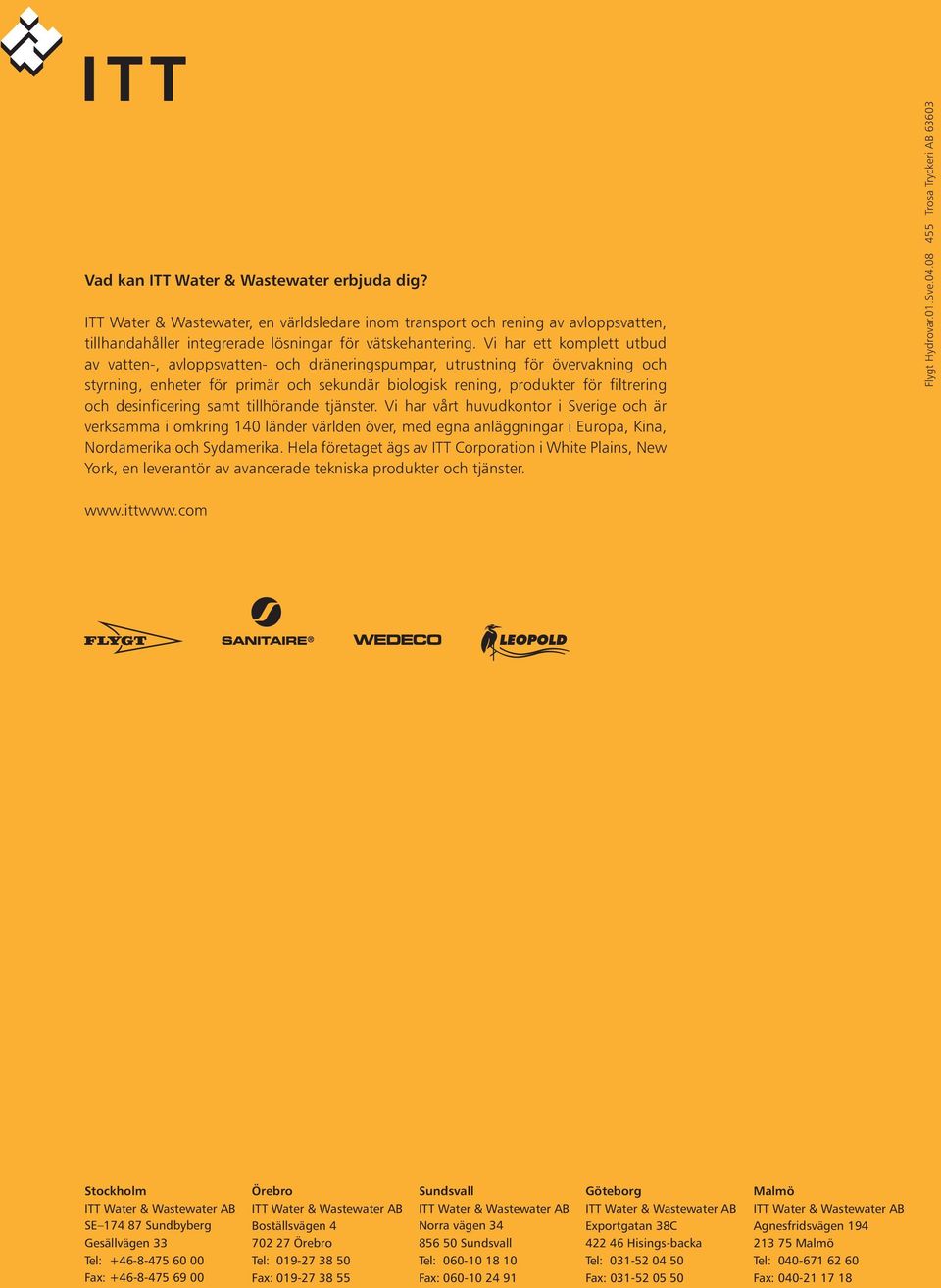

8 Vad kan ITT Water & Wastewater erbjuda dig? ITT Water & Wastewater, en världsledare inom transport och rening av avloppsvatten, tillhandahåller integrerade lösningar för vätskehantering. Vi har ett komplett utbud av vatten-, avloppsvatten- och dräneringspumpar, utrustning för övervakning och styrning, enheter för primär och sekundär biologisk rening, produkter för filtrering och desinficering samt tillhörande tjänster. Vi har vårt huvudkontor i Sverige och är verksamma i omkring 140 länder världen över, med egna anläggningar i Europa, Kina, Nordamerika och Sydamerika. Hela företaget ägs av ITT Corporation i White Plains, New York, en leverantör av avancerade tekniska produkter och tjänster. Flygt Hydrovar.01.Sve Trosa Tryckeri AB Stockholm SE Sundbyberg Gesällvägen 33 Tel: Fax: Örebro Boställsvägen Örebro Tel: Fax: Sundsvall Norra vägen Sundsvall Tel: Fax: Göteborg Exportgatan 38C Hisings-backa Tel: Fax: Malmö Agnesfridsvägen Malmö Tel: Fax:
