1 Flygt PumpSmart, PS200 Skräddarsydd lösning för drift av pumpar

2 Färre driftproblem, högre produktion En normal frekvensstyrd motor kan användas för en massa olika uppgifter. Att styra en pumpmotor är inte enkelt. För att förebygga problem måste man ta hänsyn till både flöde och tryck. Därför har vi tagit fram konceptet PumpSmart. Flygt PumpSmart är ett koncept med en unik programvara, som har utvecklats för drift av spillvattenpumpar. Med en standard frekvensstyrning anpassas pumpen bara till olika driftförhållanden. Med Flygt PumpSmart kan man uppnå både fördelarna med varvtalsstyrning och bästa driftsekonomi. Förprogrammerad för pumpning av avloppsvatten En normal frekvensstyrd motor kan användas för en mängd uppgifter. Men först måste man ställa in en massa parametrar - manuellt. Vi som pumpexperter vet å andra sidan exakt vilka behov du har. Vi har därför förinställt 90% av de parametrar som behövs för att driva dina pumpar. Frekvensstyrning av pumpfolket När du använder Flygt PumpSmart tillsammans med en pump från Flygt kan du vara säker på att enheterna är anpassade och dimensionerade för att arbeta tillsammans. Genom att beställa dem som ett paket vet du att det kommer att fungera ihop. Fördelarna med Flygt PumpSmart bättre utnyttjandegrad både för drift och energi lägre energiförbrukning - pumpens varvtal anpassas till det aktuella behovet ökad systemsäkerhet - mindre belastning på elektriska och hydrauliska komponenter bättre processtyrning - flöde och tryck anpassas till behoven ökad flexibilitet - optimal dimensionering vid ny- eller ombyggnad Med Flygt PumpSmart har du total kontroll, då systemet kan kommunicerar med andra pumpstyrningar, exempelvis Flygt APP 700. PumpSmart kan även kopplas upp mot olika SCADA-system, exempelvis Flygts AquaView.

3 Frekvensstyrda motorer för olika tillämpningar Tryck Tillämpningar där Flygt PumpSmart kan användas: spillvattenpumpning renvattenförsörjning processvatten slampumpning omrörning deplacementpumpar annat Systemkurva Flöde Hitta rätt motor till pumpen Flygt PumpSmart PS hp 500 kw Std VFD Flygt PumpSmart är utvecklat för att arbeta tillsammans med Flygt pumpar, men konceptet kan också användas tillsammans med centrifugalpumpar eller deplacementpumpar från andra tillverkare. MODELL PS200 Std VFD Flödesekonomi Pumpskydd utan givare Skyddsgräns Momentbalans PID processreglering PID vilofunktion Kavitationskontroll Avancerad tryckreglering Multipump synkront Multipump konstant slav Sekundärt skydd Nivåreglering med start/stop funktion Beräkning av energibesparing Rengöringssekvens Flödesberäkning

4 Fördelar som inte finns hos standard frekvensstyrningar Smart styrning - stabiliserar flödet Det är inte lätt att styra varvtalet hos en pump med relativt flack systemkurva. Det beror på att även en liten korrigering av varvtalet kan ge en stor flödesändring. Resultatet kan bli ett instabilt flöde, vilket kan göra det svårt att styra processen. TDH STOR FöräNDRING av flöde SYSTEMKURVA Liten förändring i hastighet Istället för att ändra flödet genom att ändra varvtalet ändrar Flygt PumpSmart momentet. Då omvandlas en relativt flack pumpkurva till en brantare, som är lättare att styra. kurva för pumpmoment SYSTEMKURVA TDH Inbyggd PID-reglering - lägre installationskostnad Med Flygt PumpSmart får man en inbyggd reglering som automatiskt styr pumpen genom att analysera ärvärdet från en processgivare. Då PumpSmart är förprogrammerad med pumpspecifika algoritmer är Flygts PID-reglering enkel och snabb att aktivera. Flygt PumpSmart är idealisk för alla pumpar som kan dra nytta av enkel och automatisk reglering. Typiska reglerområden är tryck, flöde, nivå, temperatur och differanstryck. Den inbyggda PID-regleringen ökar inte bara systemets tillförlitlighet, utan ger också lägre installationskostnad och kortare installationstid, eftersom den ingår i Flygt PumpSmart. Processpecifika funktioner enkelpump multipump avancerad tryckstyrning kavitationskontroll PID-reglering

5 Avancerad tryckstyrning - maximal flödesekonomi Vissa användare ställer in pumparna för de största förekommande mottrycken. I ett system med konstant tryck innebär detta att en möjlighet till energibesparing går förlorad. Flygt PumpSmart har avancerad tryckreglering och avkänner eventuella ändringar i systemet för automatisk ökning av tryckvärdet. Systemkurvan följs och flödesekonomin maximeras - automatiskt. TRYCK Systemkurva 2 2 Energibesparing i ett system med konstant tryck och variabelt varvtal. Bortkastad energi till följd av för högt tryck. Genom att trycket anpassas till systemkurvan blir energibesparingen maximal med Flygt PumpSmart. TRYCK Systemkurva Multipumpstyrning - lägre energikostnader, högre säkerhet I vissa multipumpsystem är alla pumpar igång hela tiden. Detta leder till vibrationer, tryckökningar och högre energikostnader. Flygt PumpSmart sköter systemet smartare, genom att bara använda så många pumpar som behövs vid varje givet ögonblick. Dessutom ser PumpSmart till att flödet balanseras mellan de pumpar som är i drift. Fördelarna med multipumpstyrning är bland annat lägre energikostnader, högre driftsäkerhet hos pumparna och kringutrustningen. Flygt PumpSmart kan användas för att koordinera driften av två till fyra pumpar med varsin PumpSmart. FLOW FLOW FLOW OFF FLOW OFF PRESSURE

6 Fler fördelar som inte finns hos standard frekvensstyrningar Kavitationskontroll - hög tillförlitlighet vid lågt NPSH Lågt tryck på sugsidan kan leda till kavitation, med nedsatt flöde och dålig pumpdrift som följd. Om kavitation inte observeras kan det leda till skador eller haveri av pumpen. Med Flygt PumpSmart övervakas sugförhållandet i pumpen och varvtalet justeras därefter. Kavitationskontrollen gör att pumpen blir drifsäkrare i situationer där låga NPSH förhållanden skulle kunna leda till pumphaveri. Typiska tillämpningar: Transport av högviskosa och eller varma vätskor, överföring tank till tank, tömning av tank. 2 Kavitation Varvtal Undertryck När undertrycket faller till kritiska nivåer sänker Flygt PumpSmart varvtalet. 2 Om en pump körs med alltför stort undertryck finns risk för kavitation. Genom att automatiskt sänka pumpens varvtal minskar Flygt PumpSmart NPSH-kraven på pumpen, vilket eliminerar kavitationsrisken. Pumpsäkerhet - skydd för pumparna Flygt PumpSmart skyddar pumpen från torrkörning, körning mot stängd ventil, min flöde och övre effektgräns. Tack vare de patenterade algoritmerna kan Flygt PumpSmart bestämma driftsläget för pumpen oavsett varvtal, utan att några givare behövs. För att skydda pumpen bör du vara uppmärksam på: varierande moment mekaniska förluster AVSTÄNGNING/ TORRKÖRNING MOTORTRYCK MIN PUMPKURVA FÖR ENKELPUMP ÖVRE EFFEKT GRÄNS (RUN OUT) EFFEKT systemets verkningsgrad inklusive rörsytsem virvelströmmar förslitning gjutningsvariationer pumptyp (Ns)

7 Flödesmätare utan givare - fångar mer data Ingen separat flödesmätare behöver installeras - Flygt PumpSmart medger givarlös flödesmätning med en noggrannhet på ±5% av nominellt värde. Det är inte lätt att bestämma flödet genom en centrifugalpump utan flödesmätare. Flygt PumpSmart kan avläsa data i realtid, som varvtal, vridmoment och effekt, och använda denna information för att beräkna pumpens flöde. SMÄTNING 5,4 m SEKONOMI 42 m /kw TRYCK 50,0 bar PumpSmart behöver bara fyra värden från pumpkurvan, enligt standardbladet. En självkalibrerande funktion tar hänsyn till förändringar av mekaniska förluster och systemets verkningsgrad, samtidigt som den faktiska hydrauliska lasten avläses och det faktiska pumpflödet beräknas. Flödesekonomi - mätning av verkningsgraden Flödesekonomi innebär en enkel mätning som avslöjar hur mycket vätska som pumpas per energienhet. I analogi med bränslemätaren i en bil talar flödesekonomin om hur många kubikmeter som kan flyttas per kw. Flygt PumpSmart beräknar pumpens flödesekonomi kontinuerligt, och redovisar faktiska siffror på verkningsgraden i pumpsystemet. Färre stillestånd med automatisk returspolning För att minska risken för igensättning har vi tagit fram ett specialprogram för att hålla pumphjulen rena. När Flygt PumpSmart känner en ökad belastning utlöser detta en spolningssekvens, som rensar pumphjulet från avsättningar. Detta ger inte bara högre tillförlitlighet utan minskar också antalet servicebesök. Fullt varvtal framåt Rengöringssekvens Normal drift Stillestånd Tid Fullt varvtal bakåt

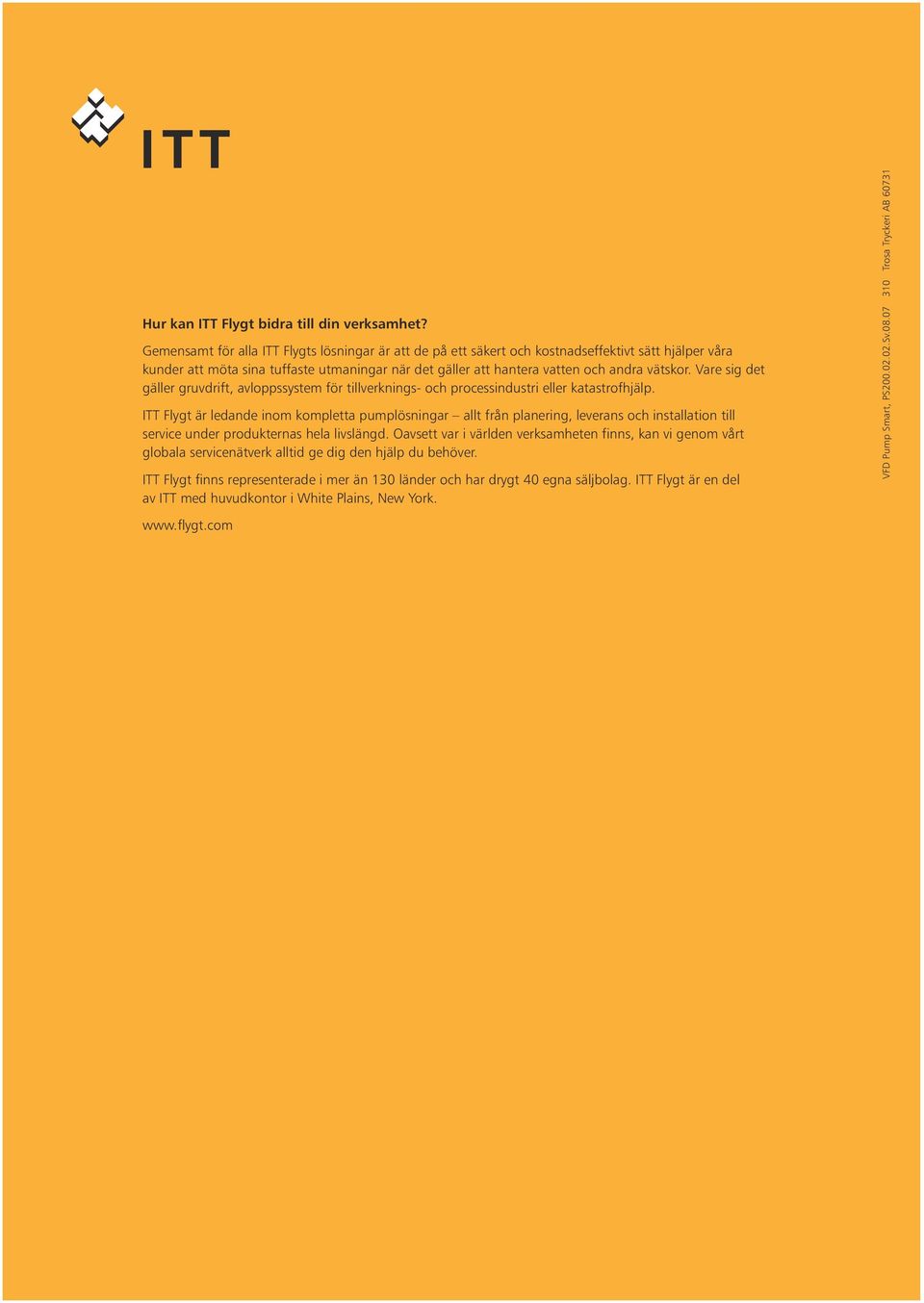

8 Hur kan ITT Flygt bidra till din verksamhet? Gemensamt för alla ITT Flygts lösningar är att de på ett säkert och kostnadseffektivt sätt hjälper våra kunder att möta sina tuffaste utmaningar när det gäller att hantera vatten och andra vätskor. Vare sig det gäller gruvdrift, avloppssystem för tillverknings- och processindustri eller katastrofhjälp. ITT Flygt är ledande inom kompletta pumplösningar allt från planering, leverans och installation till service under produkternas hela livslängd. Oavsett var i världen verksamheten finns, kan vi genom vårt globala servicenätverk alltid ge dig den hjälp du behöver. ITT Flygt finns representerade i mer än 0 länder och har drygt 40 egna säljbolag. ITT Flygt är en del av ITT med huvudkontor i White Plains, New York. VFD Pump Smart, PS Sv Trosa Tryckeri AB 607
