1 Certified conformity New!

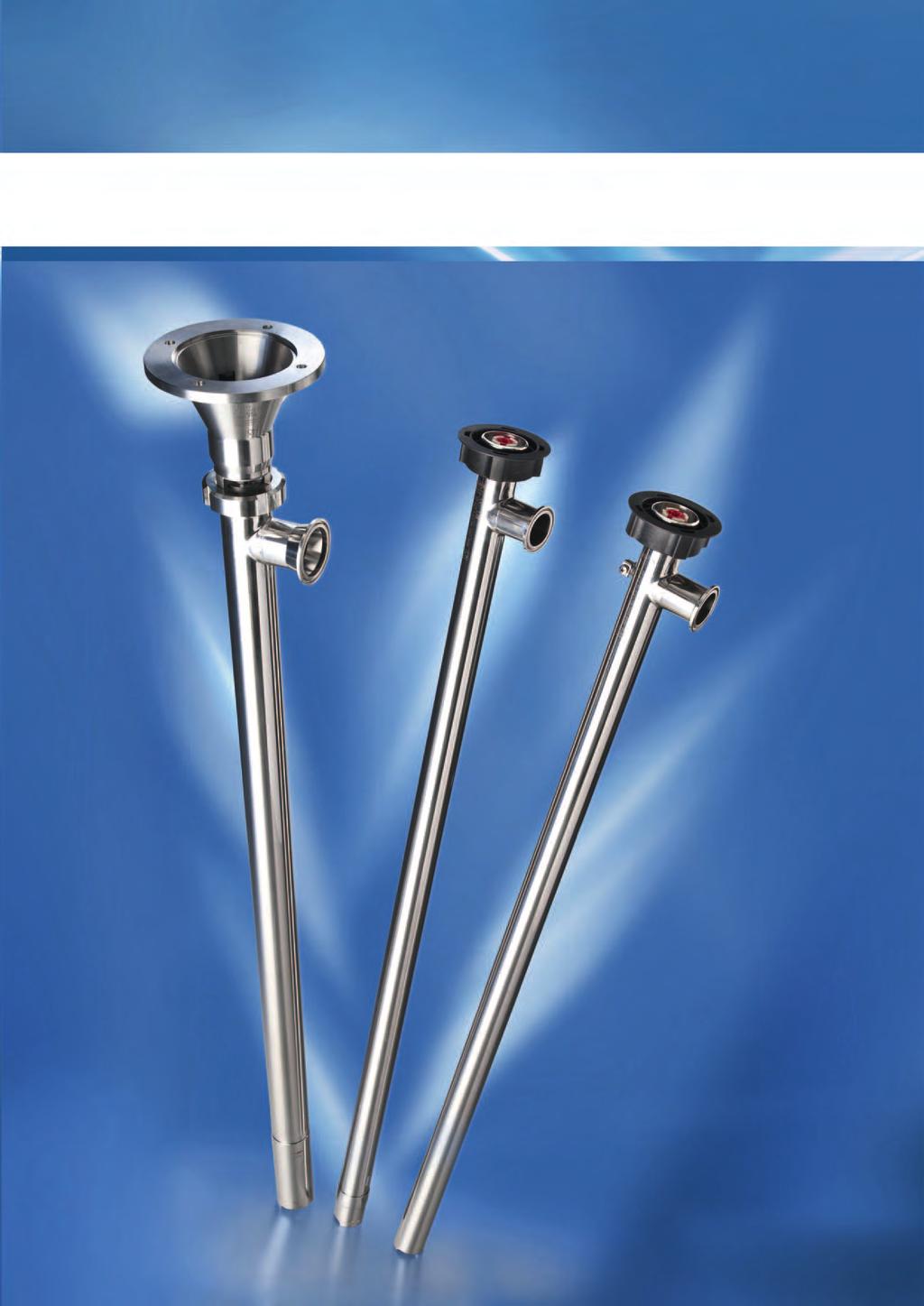

2 Pumpserien med glasgaffel symbolen pumpar uppfyller de senaste europeiska säkerhetsstandarder för matkontaktytor. De uppfyller förordning (EG) nr 1935/2004 och "Plastförordningen" (EU) 10/2011 och får bära glasgaffel symbolen. Vad står glasgaffel symbolen för? Den förordning (EU) 10/2011 för plast som kommer i kontakt med livsmedel, en särskild åtgärd i förordning (EG) 1935/2004, har trätt i kraft i maj För första gången ger det medlemmarna i Europeiska unionen en enhetlig definition av kraven för plastmaterial och föremål som är avsedda att komma i kontakt med livsmedel. Dessutom definierar den provningsmetoder för certifiering. Endast korrekt certifierade produkter får bära glasgaffel symbolen. pumparna bär den välkända glasgaffel symbolen. serien serien inkluderar fat- och containerpumparna FP 427 FOOD och FP 430 FOOD och excenterskruvpumpen F 560 FOOD. Samtliga livsmedels pumpar är i rostfritt stål. De täcker ett brett spektrum av vätskor från låg till hög viskositet och är lätta att demontera och rengöra. Dessutom är FP 430 FOOD fatpump explosionsskyddad för pumpning av alkoholer. Olika riskbedömningar inom EU och USA (FDA) Det finns skillnader i fråga om riskbedömning av de godkända ämnena i EU jämfört med de krav som ställs av den amerikanska Food and Drug Administration (FDA). De nya pumparna i serien uppfyller både EU: s förordning 10/2011 och FDA kraven vilket innebär stora fördelar speciellt för globalt verksamma företag. Certifierad för kontakt med livsmedel enligt den senaste EU förordningen Även certifierad enligt FDA kraven (för USA marknaden) Explosionsskyddad fatpump finns också Enkel att ta isär och rengöra 3-A pumpar för USA marknaden I motsats till EU-förordningen och FDA: s krav, så ställer certifiering enligt 3A Sanitary Standards för USA också särskilda krav på pumpens konstruktion. Redan sedan 1995, har FLUX erbjudit pumpar av F 427 och F 560-serien som både uppfyller FDA: s krav och är 3A certifierade. För användning i livsmedelsindustrin. 2

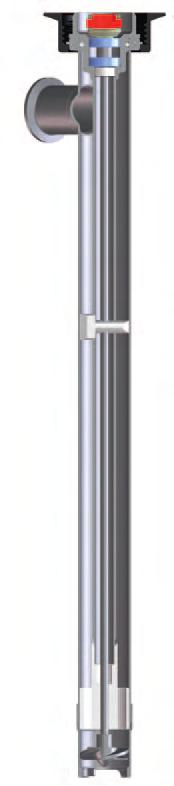

3 FP 427 FOOD fatpump Kan enkelt demonteras Clampanslutning Insticks lager Ytterrör Innerrör Axel Funktionsbeskrivning Den helt demonterbara FP 427 FOOD är en fatpump utan mekanisk tätning som fungerar enligt principen för en centrifugalpump. Pumpenheten består av drivmotor och pumpverk. Via en koppling, driver motorn drivaxeln som har en propellerliknande rotor i botten. Pumpningen kräver att rotorn är helt täckt av vätskan. Mediat trycks uppåt längs axeln tack vare rotationen, dvs mot pumpens utloppsstuts längst upp på röret. I den tätningslösa FP 427 FOOD, överförs vätskan längs axeln och hamnar även i det inre röret där den har samma nivå som i fatet. När fatet är tömt, har vätskenivån i fatet sänks. Följaktligen har vätskenivån i det inre röret också sänkts och vätskan inuti släpps ut genom dräneringsöppningarna. Dränerings öppning Lagerhus Rotor Produkt egenskaper Utan mekanisk tätning, därför helt demonterbar Snabb demontering utan verktyg Inga dolda utrymmen Kan även användas för vätskor med fasta partiklar Pulsationsfritt flöde Pumpning mot stängd ventil möjlig Helt demonterbar En pump för olika vätskor Flera pumpar kan drivas med en motor Okänslig mot fasta partiklar i väskan Enkel att demontera Vätskor kan snabbt ändras Korta omställningstider Kan skötas av en person Kan användas med ventil (t.ex. klaffventil) Låg vikt Kan kombineras med flera olika motorer Motorer med steglöst variabelt varvtal Tekniska data Maxflöde 240 l/min Max viskositet mpas Indoppningslängd: 700/1.000/1.200 mm Material: I huvudsak rostfritt syrafast stål, alla delar med mediakontakt är certifierade Pumpens utloppsanslutning: TC clamp 1½" För användning med FP 427 FOOD: Utloppsrör med klaffventil 3

4 FP 430 FOOD fatpump Explosionsskyddad Clampanslutning Anslutning för jordningswire Ytterrör Innerrör Stödlager Axel Glidlager Centrerstjärna Simmerring Funktionsbeskrivning FP 430 FOOD är en fatpump med mekanisk tätning som fungerar enligt principen för en centrifugalpump. Pumpenheten består av drivmotor och pumpverk. Via en koppling, driver motorn drivaxeln som har en rotor i botten. Pumpningen kräver att rotorn är helt täckt med vätskan. Mediat trycks uppåt längs axeln tack vare rotationen, dvs mot pumpens utloppsstuts längst upp på röret. I FP 430 FOOD, tätar den mekaniska tätningen innerröret mot vätskan. På detta sätt förhindrar tätningen vätskan från att komma in i det inre röret. Axeln är i kontakt med vätskan bara i området vid rotorn. Mekanisk tätning Rotor Produkt egenskaper Med mekanisk tätning Kan tagas isär i två delar (innerrör med axel, mekanisk tätning och rotor samt ytterrör) För flyktiga vätskor Pulsationsfritt flöde Pumpning mot stängd ventil möjlig (t.ex.mot pistolventil) Låg vikt Kan kombineras med flera olika motorer Motorer med steglöst variabelt varvtal Tekniska data Maxflöde 240 l/min Max viskositet mpas Indoppningslängd: 700/1.000/1.200 mm Material: I huvudsak rostfritt syrafast stål, alla delar med mediakontakt är certifierade Pumpens utloppsanslutning: TC clamp 1½" Ex-skyddad för pumpning av alkoholer En pump för olika vätskor Flera pumpar kan drivas med en motor Okänslig mot fasta partiklar i väskan Enkel att demontera (undantaget den mekaniska täningen) Vätskor kan snabbt ändras Korta omställningstider Kan skötas av en person Kan användas med ventil (t.ex. klaffventil) Pistolventil för användning med FP 430 FOOD. 4

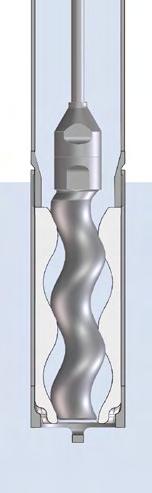

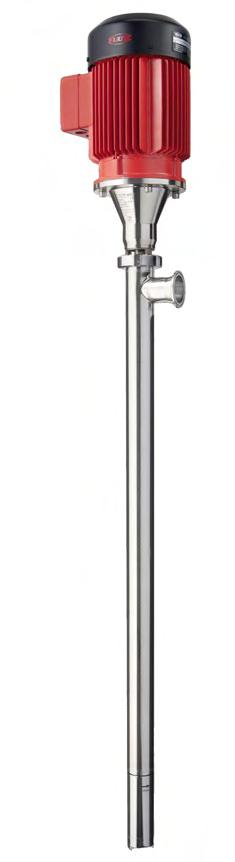

5 F 560 FOOD excenterskruvpump - För högviskösa livsmedel Funktionsbeskrivning F 560 FOOD excenterskruvpump är en självsugande pump för högviskösa vätskor. Lagerfläns och planetväxel versioner finns tillgängliga. Lagerflänsutförande med trefasmotor Planetväxelutförande med tryckluftmotor Produkt egenskaper Självsugande positiv deplacementpump Låg turbulens och skonsam transport Låg pulserande flöde Inga dolda utrymmen Omfattande modulbyggd konstruktion Motorer med steglöst variabelt varvtal (flödet proportionell mot motorvarvtalet) Pump/axel/skruv kan enkelt demonteras utan verktyg Tekniska data Maxflöde 50 l/min Indoppningslängd: 700/1.000/1.200 mm Nominellt tryck: 8 bar Material: I huvudsak rostfritt syrafast stål, alla delar med mediakontakt är certifierade Pumpens utloppsanslutning: TC clamp 1½" 5 Pumpen fungerar enligt deplacementprincipen. Dess skruvformade rotor (excenter skruv ) roterar i en stator. Detta skapar slutna hålrum under rotationen i vilken vätskan transporteras uppåt kontinuerligt på ett skonsamt sätt och nästan utan pulsation. Inloppssidan tätas automatiskt av excenterskruven. Detta möjliggör att ett högt tryck kan byggas upp oberoende av motorvarvtalet. Optimal för viskösa flytande vätskor Även lämplig för skjuvningskänsliga vätskor Konstant leverans tryck Kan justeras individuellt efter vätskans egenskaper Flödet kan regleras (i kombination med frekvensstyrd trefasmotor eller tryckluftmotor) Flödet kan enkelt beräknas Pumpen är lätt att demontera För användning med F 560 FOOD: utloppsrör med clamp

6 FLUX är ett världsberömd varumärke för högsta standard i pumpteknik. Det hela började 1950 när den elektriska fatpumpen uppfanns. Idag, omfattar vårt breda utbud av produkter fat och containerpumpar, vertikala centrifugalpumpar, excenterskruvpumpar och luftdrivna membranpumpar samt blandare, flödesmätare och, naturligtvis, ett omfattande utbud av tillbehör. 0312/2-E printed in Germany Förutom från den enastående kvaliteten på våra FLUX produkter, uppskattar våra kunder våra medarbetares utmärkta kompetens och kundorientering. Sätt oss på prov. Vi ser fram emot att höra från dig. AB TERGO, Box 5, NACKA Tel +46 (0) Fax +46 (0) info@tergo.se
