1 Utnyttja konverteringen som ett steg i energieffektiviseringen Klas Berglöf, ClimaCheck

2 ClimaCheck 30 års erfarenheter från fältmätning Övervakning, energioptimering Besiktning, Service, felsökning.

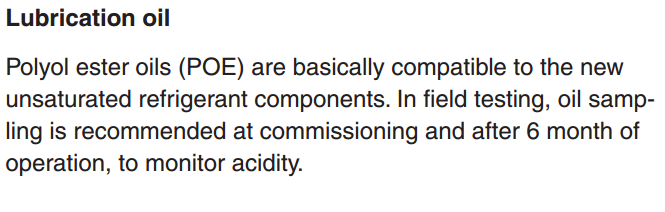

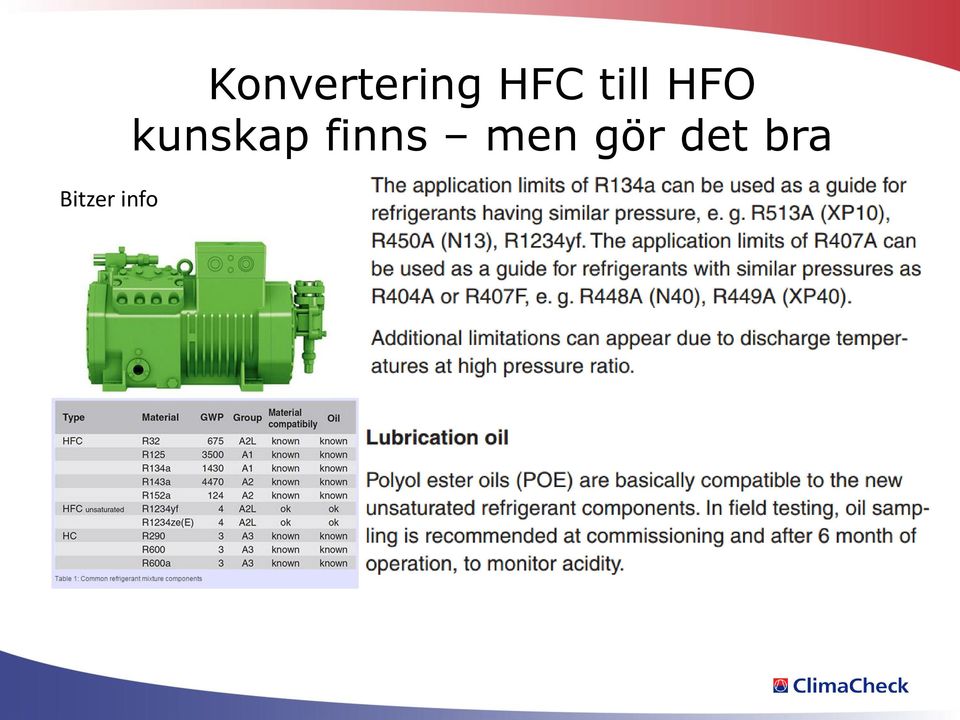

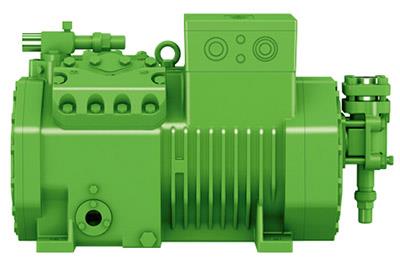

4 Bitzer info Konvertering HFC till HFO kunskap finns men gör det bra

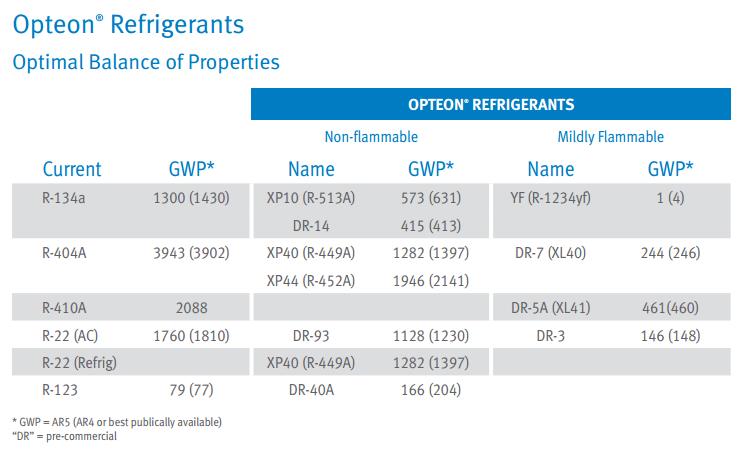

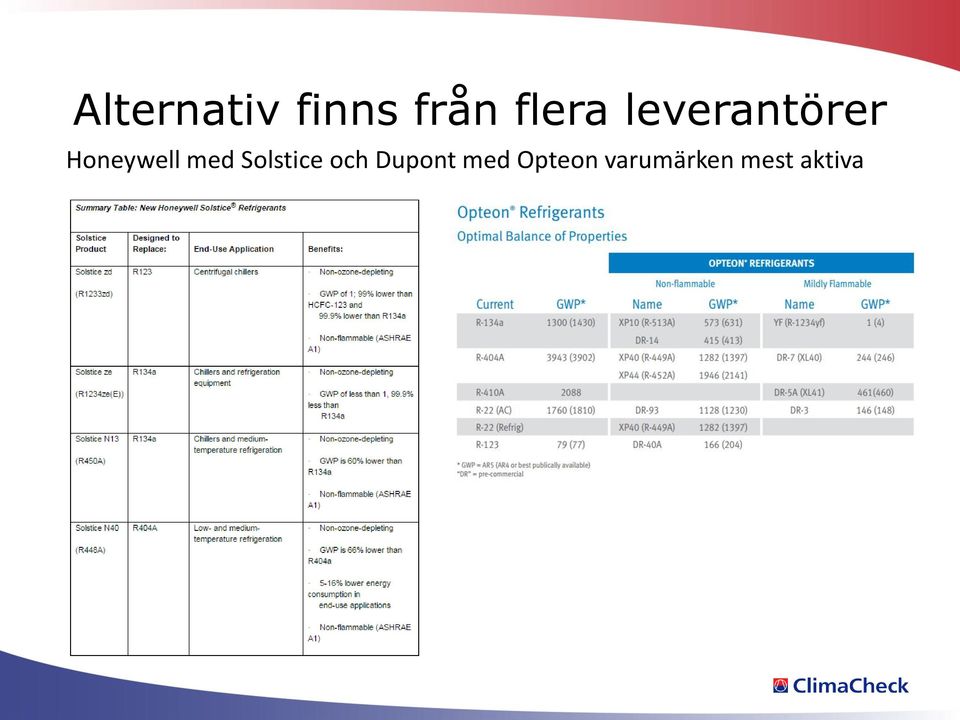

5 Alternativ finns från flera leverantörer Honeywell med Solstice och Dupont med Opteon varumärken mest aktiva

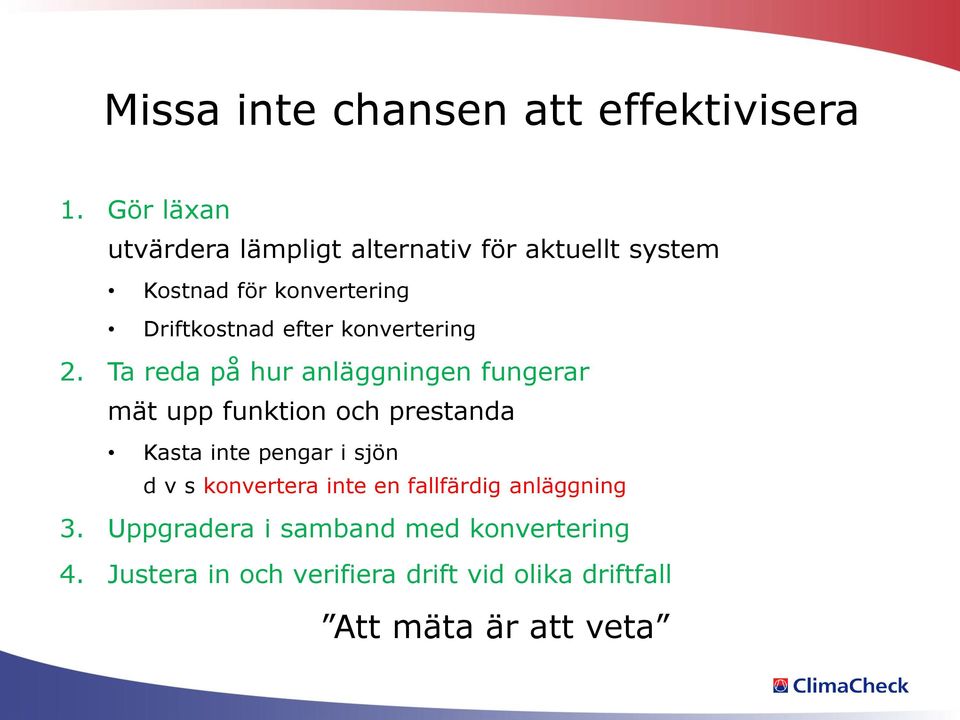

6 Missa inte chansen att effektivisera 1. Gör läxan utvärdera lämpligt alternativ för aktuellt system Kostnad för konvertering Driftkostnad efter konvertering 2. Ta reda på hur anläggningen fungerar mät upp funktion och prestanda Kasta inte pengar i sjön d v s konvertera inte en fallfärdig anläggning 3. Uppgradera i samband med konvertering 4. Justera in och verifiera drift vid olika driftfall Att mäta är att veta

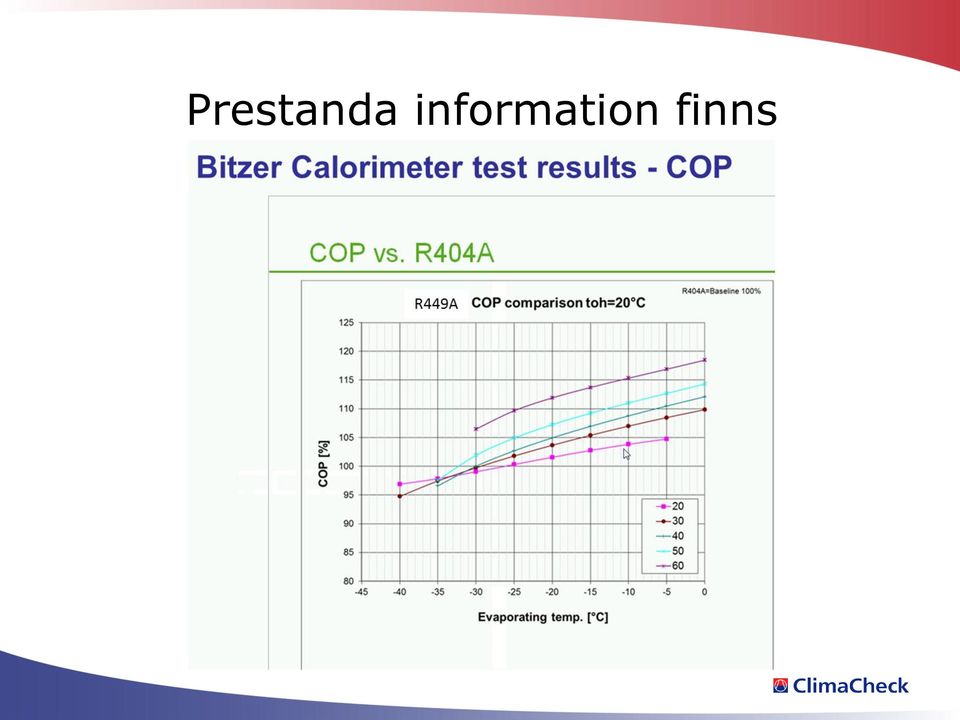

9 Prestanda information finns

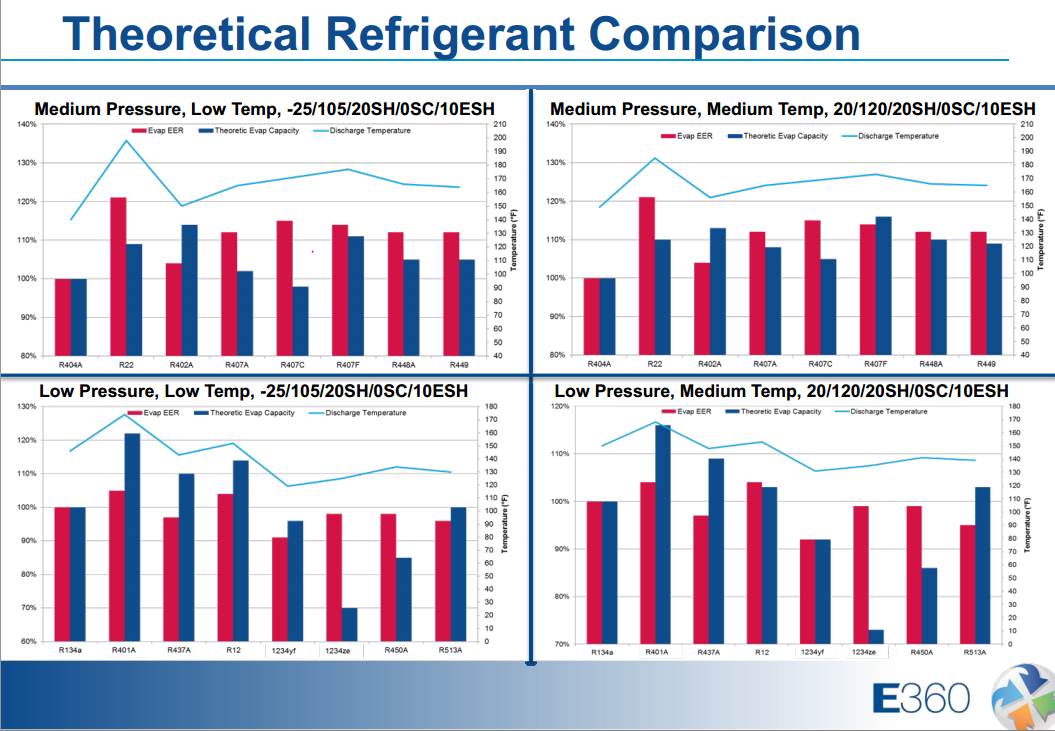

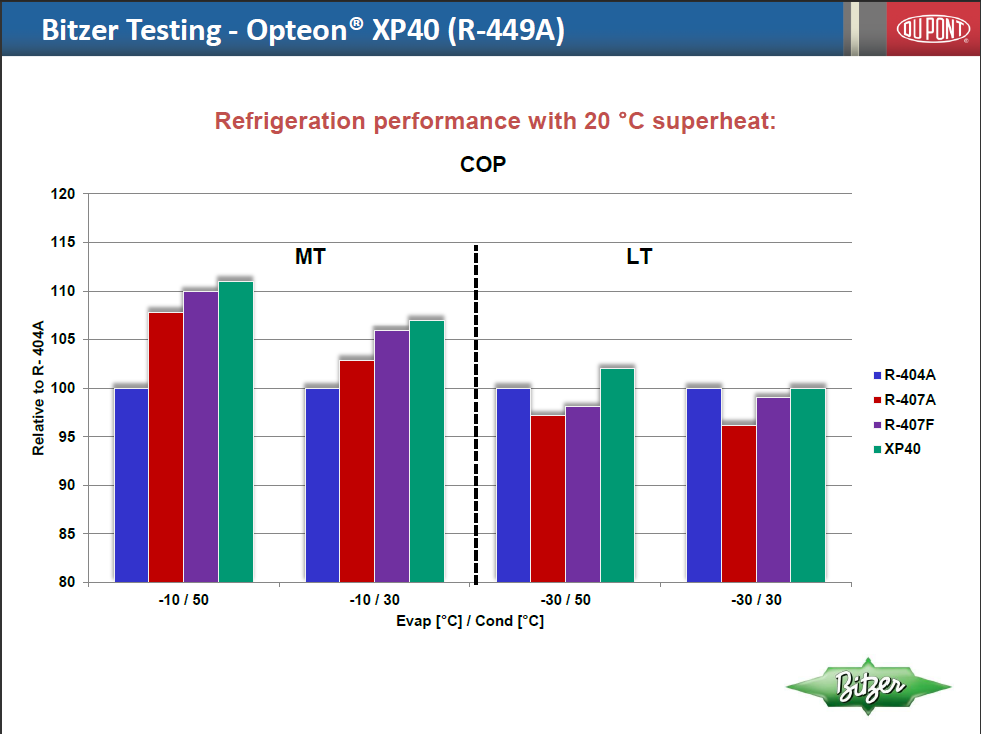

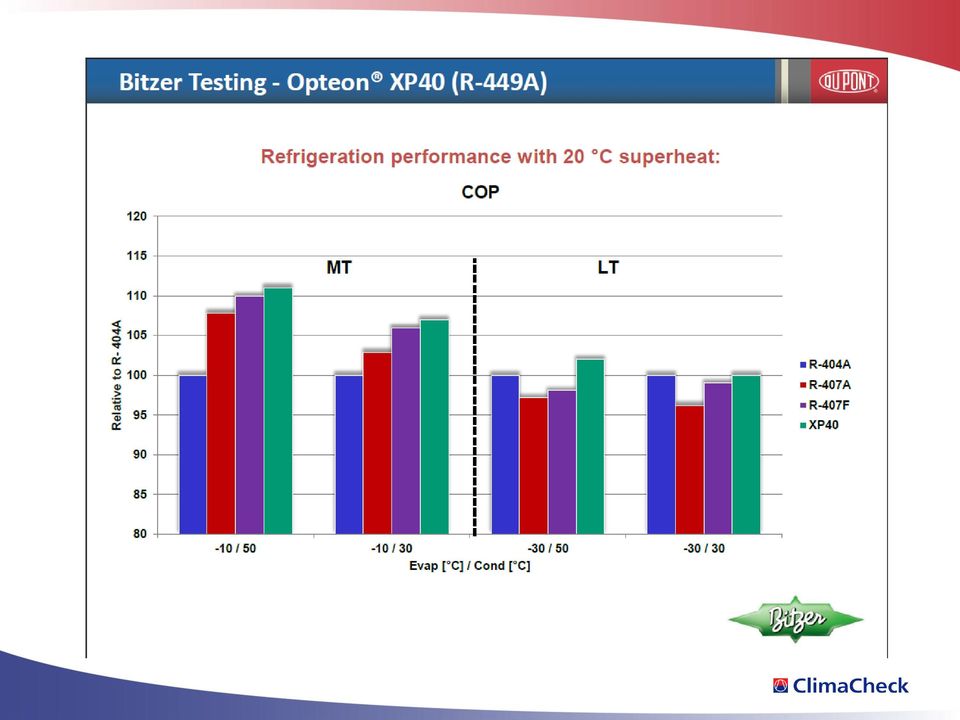

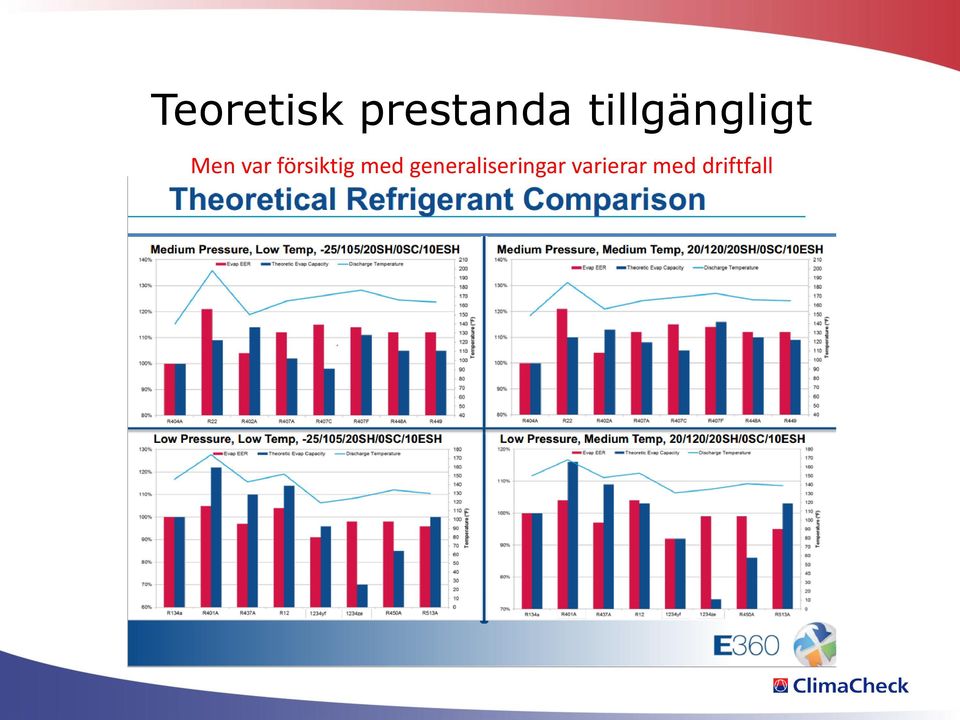

10 Teoretisk prestanda tillgängligt Men var försiktig med generaliseringar varierar med driftfall

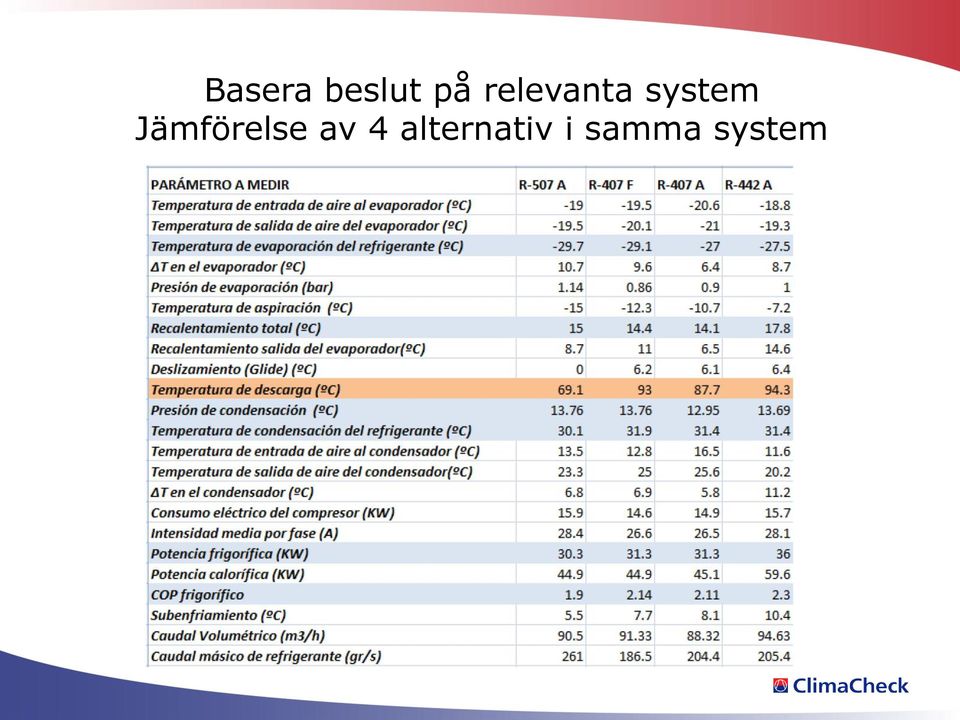

11 Basera beslut på relevanta system Jämförelse av 4 alternativ i samma system

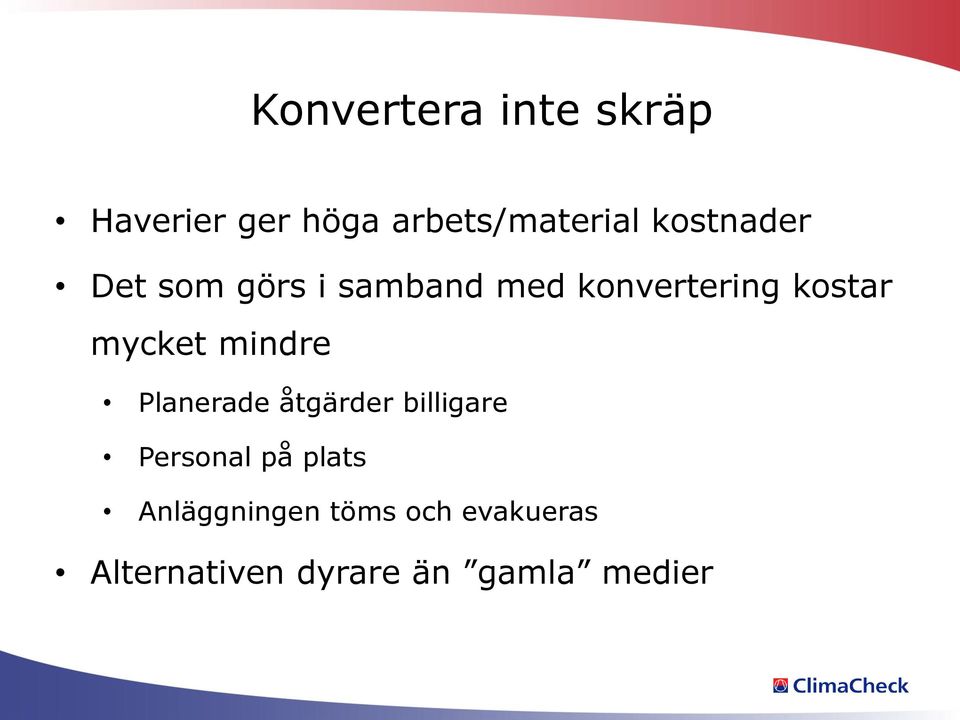

12 Konvertera inte skräp Haverier ger höga arbets/material kostnader Det som görs i samband med konvertering kostar mycket mindre Planerade åtgärder billigare Personal på plats Anläggningen töms och evakueras Alternativen dyrare än gamla medier

mycket mindre Planerade åtgärder billigare Personal på plats

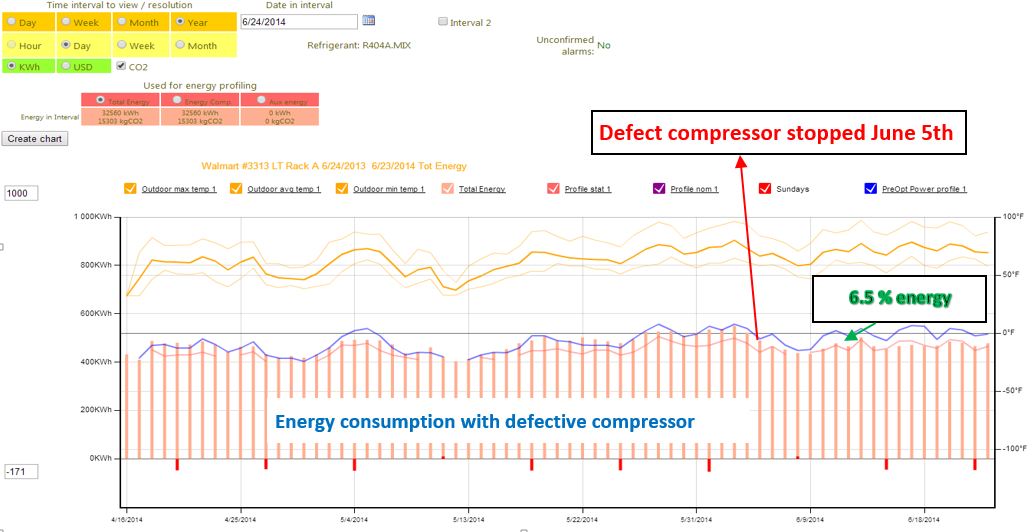

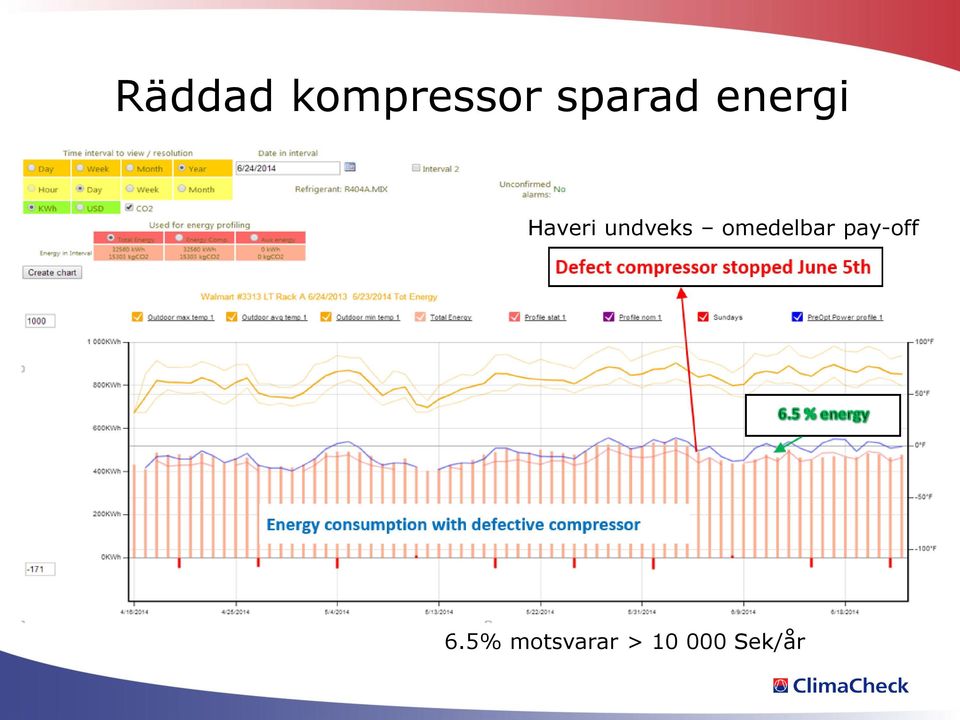

13 Räddad kompressor sparad energi Haveri undveks omedelbar pay-off 6.5% motsvarar > Sek/år

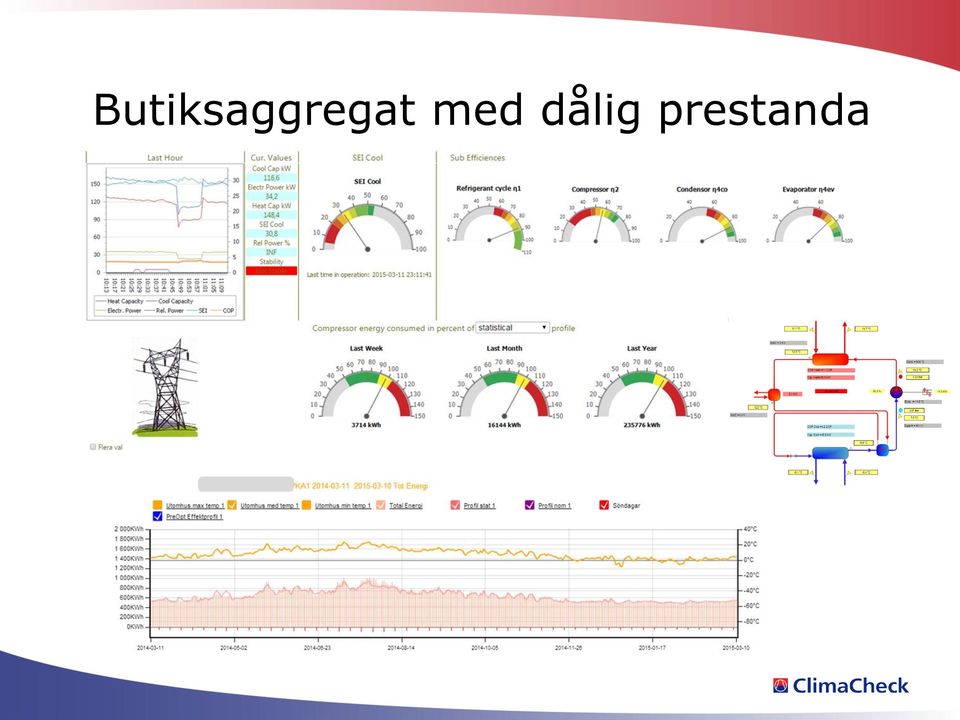

14 Butiksaggregat med dålig prestanda

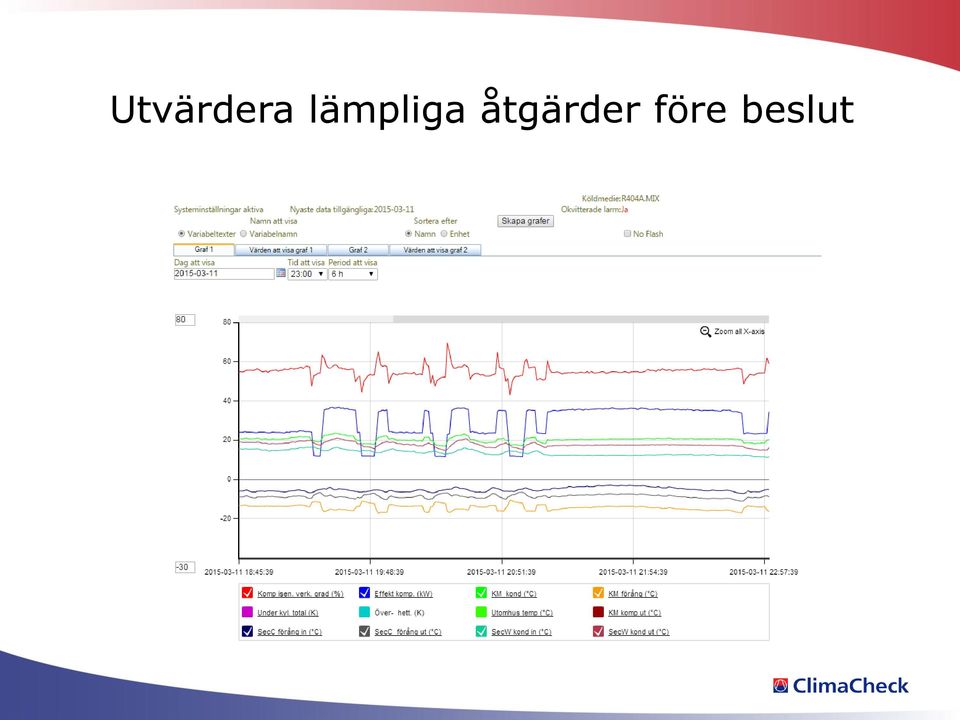

15 Utvärdera lämpliga åtgärder före beslut

16 Få system är optimerade I de flesta systemen kan 10-30% sparas - 40% inte ovanligt Billigare att optimera när man ändå utför arbeten Styrning ska anpassas varför inte göra det ordentligt? Utmaningen är upphandling, erfarenhet och ansvar Fokus på lägsta pris injustering försvinner Många inblandade för väl fungerande system Kyla El rör ventilation styr driftpersonal Vem har erfarenhet av optimering av kylsystem? Vem förstår helheten och hur byggs erfarenhet upp?

Utmaningen är upphandling, erfarenhet och ansvar Fokus på lägsta pris injustering försvinner Många inblandade för

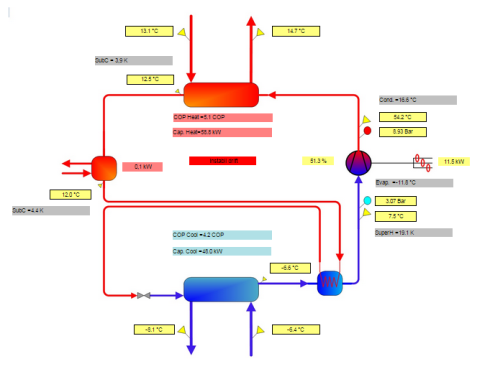

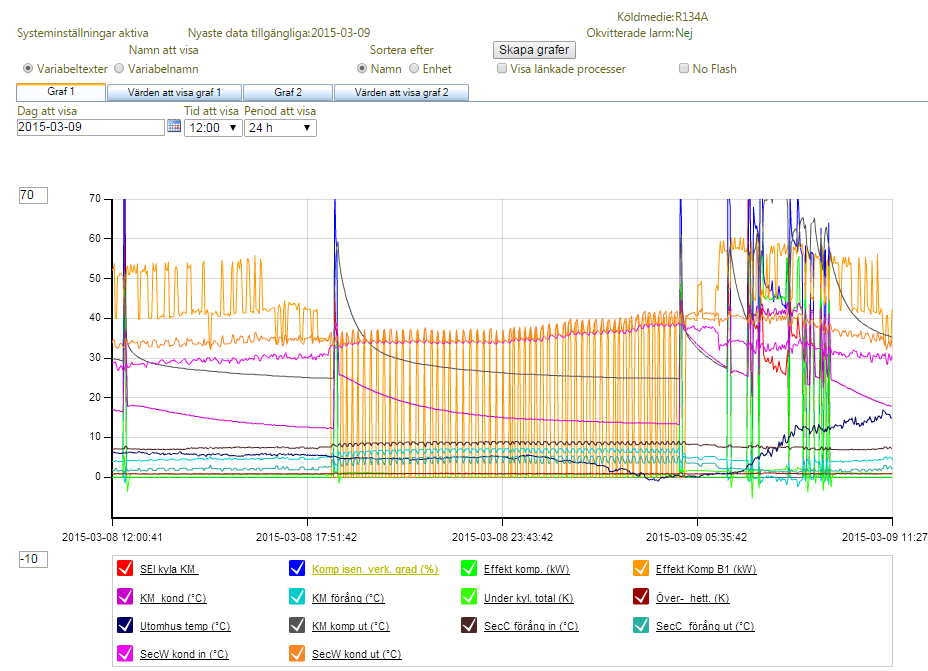

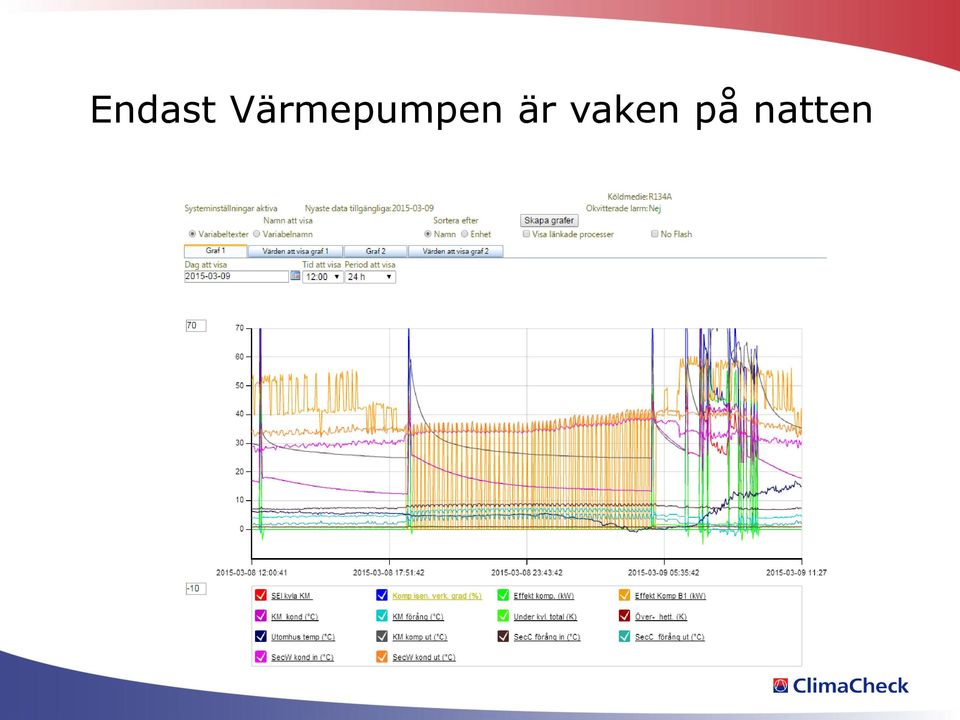

17 Endast Värmepumpen är vaken på natten

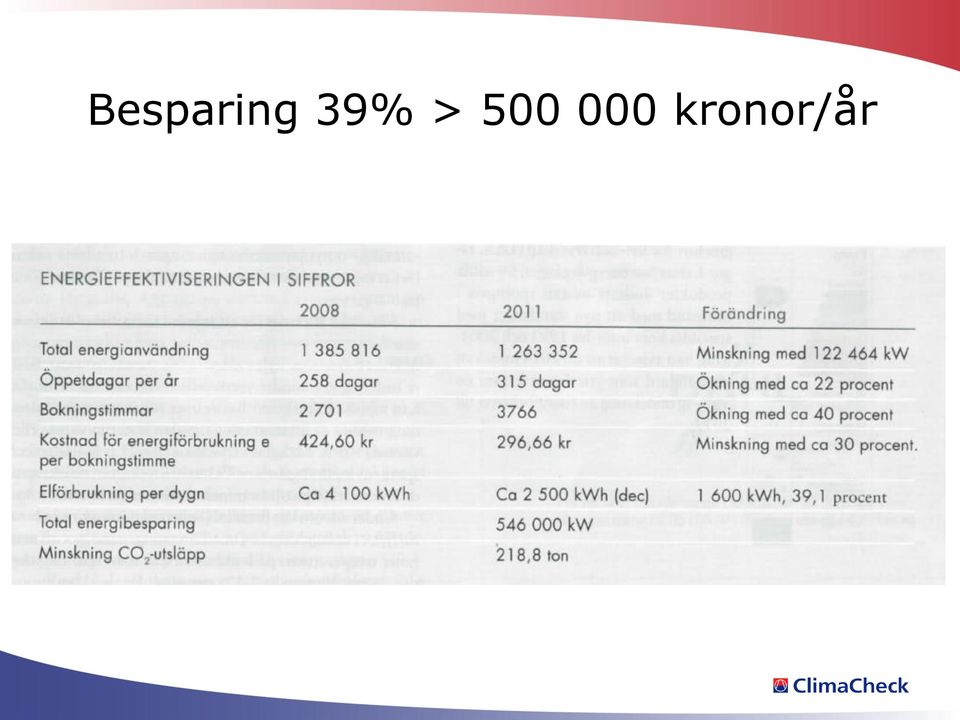

19 Besparing 39% > kronor/år

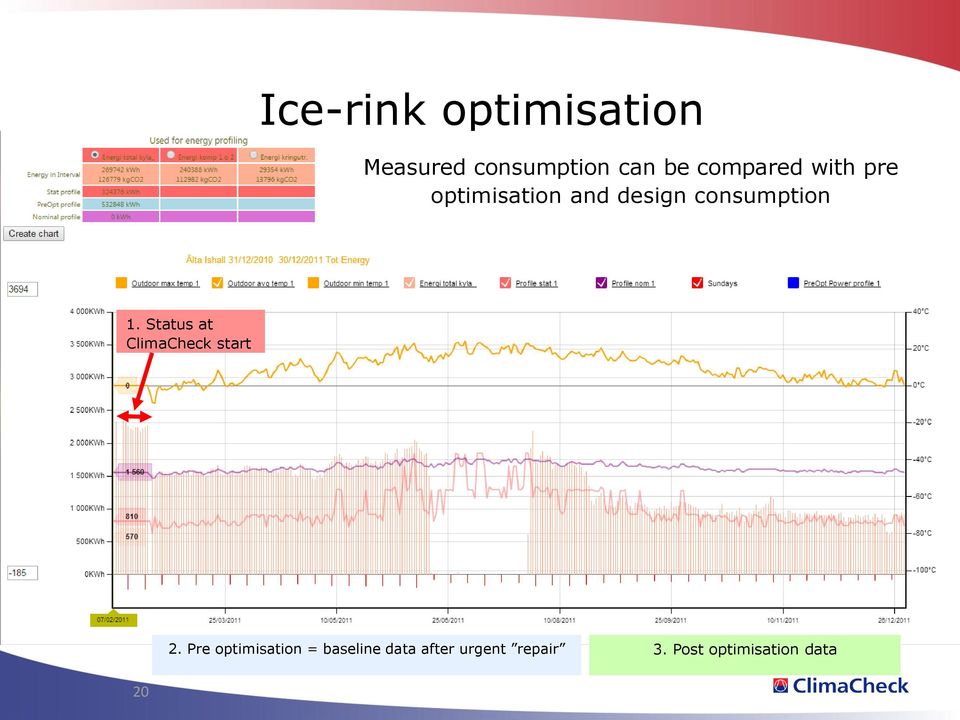

20 Ice-rink optimisation Measured consumption can be compared with pre optimisation and design consumption 1. Status at ClimaCheck start 2. Pre optimisation = baseline data after urgent repair 3. Post optimisation data 20

21 Konverteringar i butiker under utvärdering

22 To measure - is to know Kan förbättra eller förstöra prestanda Baseline period Post retrofit period besparing 10%

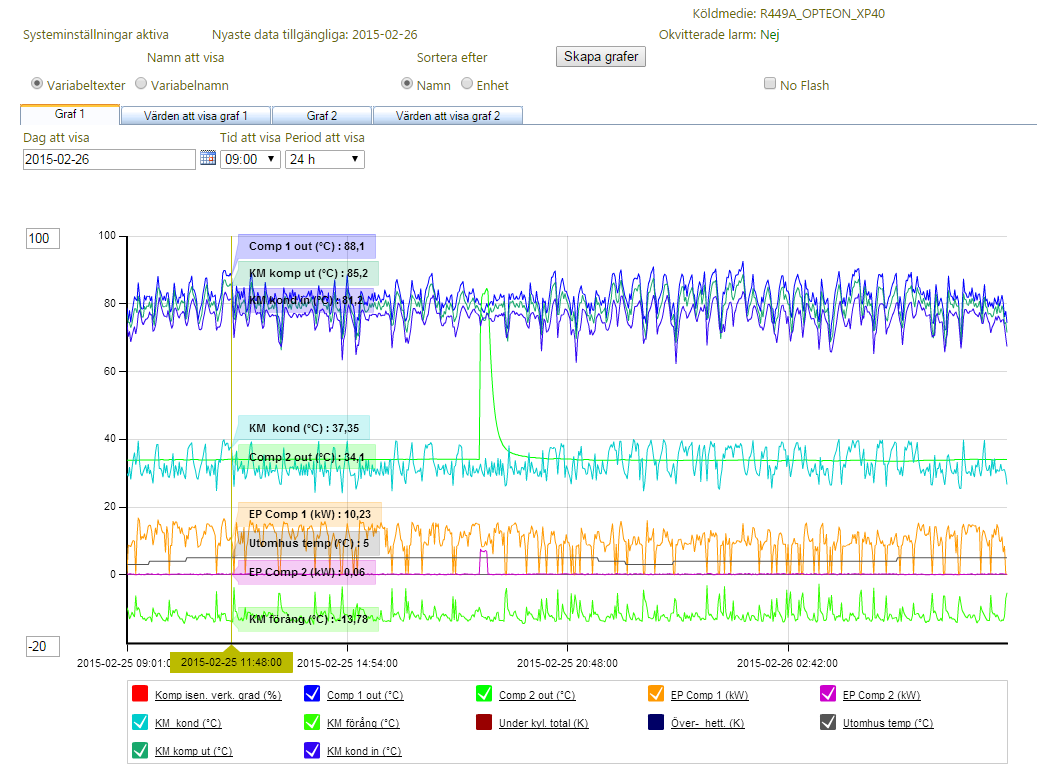

23 Konvertering till R449A (Opteon XP40) Energiförbrukning dagtid Grå linje visar energi kwh/h vid olika ute temperaturer R404A Blå linje visar energi kwh/h vid olika ute temperaturer R449A Tydlig besparing > 15% Energiförbrukning Nattetid Grå linje visar energi kwh/h vid olika ute temperaturer R404A Röd linje visar energi kwh/h vid olika ute temperaturer R449A Tydlig besparing > 10% Resultat sänkt energikostnad - ca 12% = Sek per kylsystem och Sek för Frys

24 Oväntat resultat på ett aggregat Energiförbrukning dagtid Rack 2 Grå linje visar energi kwh/h vid olika ute temperaturer före byte Blå linje visar energi kwh/h vid olika ute temperaturer efter byte Grön visar teoretiskt ungefärlig förväntad kwh/h Skillnaden motsvarar ca kwh per år

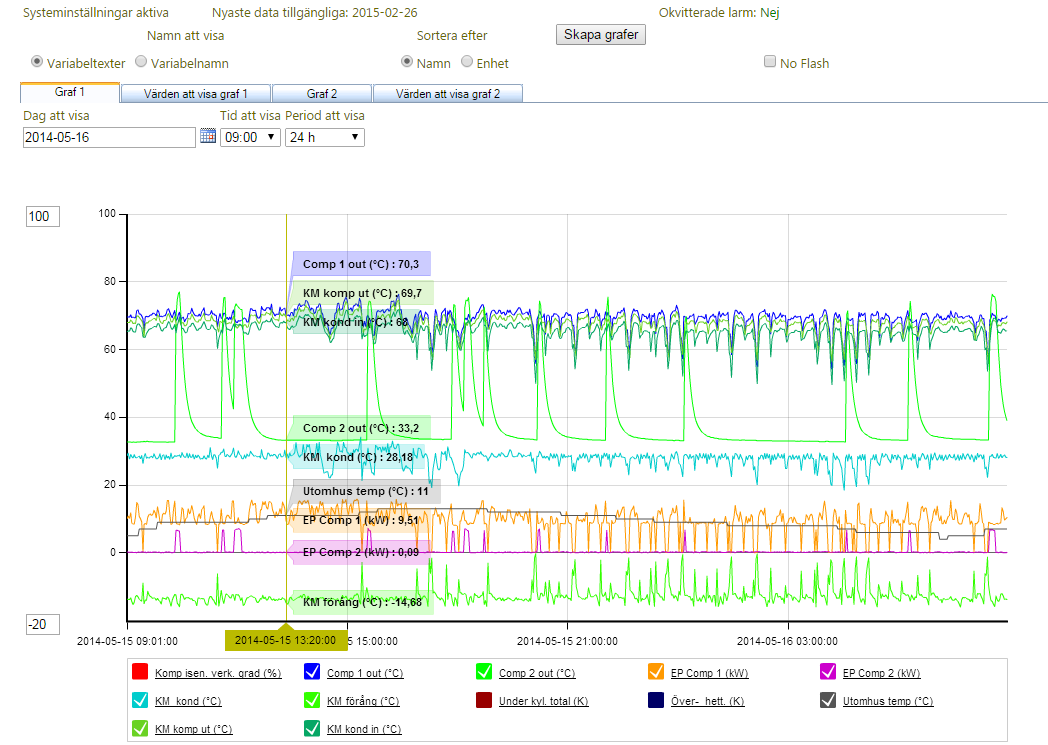

25 Kondensering med R404A stabil ca 28 C

26 Kondensering efter byte instabil ofta >35 C

27 Inte så bra styrning före heller

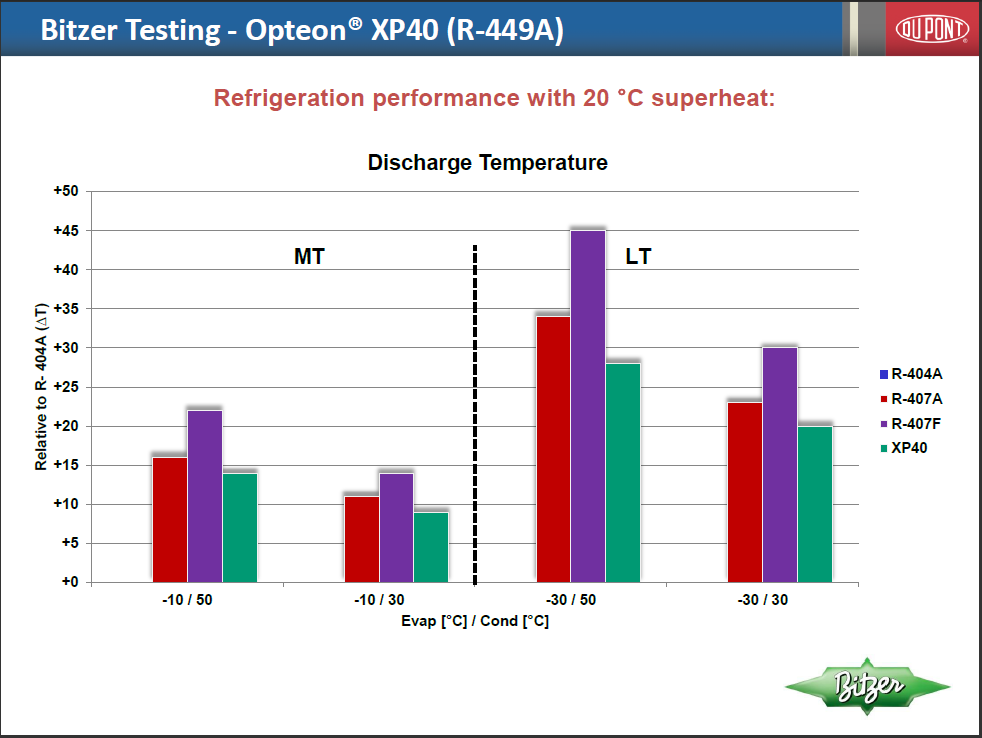

28 Att observera Alla alternativ avviker från det som ersätts Kontrollera arbetsområde en del alternativ har högre tryckrörstemperatur Alla inställningar som påverkas av köldmediets tryck och temperatur måste kontrolleras/justeras Expansionsventiler Alla styrningar som påverkas av köldmediets tryck Börvärde förångning kondensortryckstyrning Tryck- och temperaturvakter i köldmediekrets Optimal fyllnadsmängd De flesta alternativ har betydande glide Vissa kondensorer fungerar dåligt med glide motströms är bra Fyllning måste ske med vätska från cylinder

29 Slutsatser Alternativ till HFC finns Konverteringar kan göras Få anläggningar fungerar som man tror Merkostnaden för optimering låg relativt besparingspotential Kompetens krävs för konvertering och optimering Mätning och verifiering är en förutsättning för effektiva system Haverier blir än kostsammare med dyrare medier Upphandling måste styra mot effektivitet tydligt ansvar
