Energieffektivisering belysning 2008

Transkript

1 Vägverket 1 Energieffektivisering belysning 2008 Vägverket Region Stockholm Mats Olsson

2 Vägverket 2 Energieffektivisering belysning Införa tänd- och styrsystem

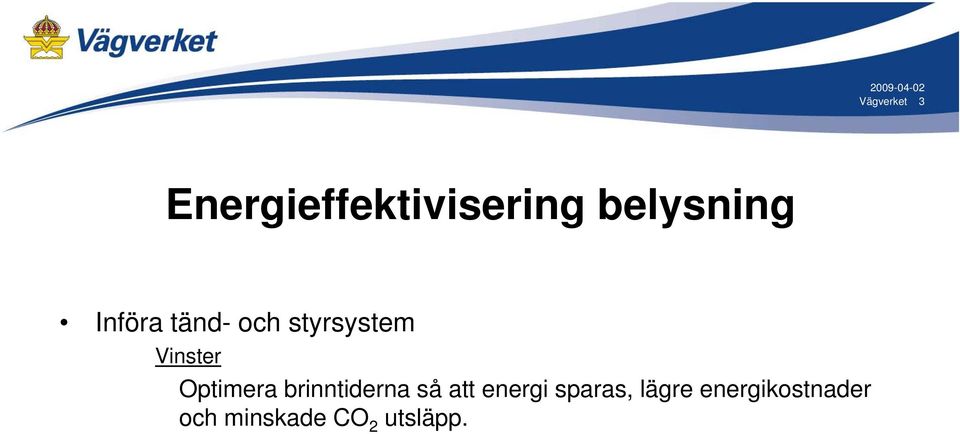

3 Vägverket 3 Energieffektivisering belysning Införa tänd- och styrsystem Vinster Optimera brinntiderna så att energi sparas, lägre energikostnader och minskade CO 2 utsläpp.

4 Vägverket 4 Energieffektivisering belysning Införa tänd- och styrsystem Vinster Optimera brinntiderna så att energi sparas, lägre energikostnader och minskade CO 2 utsläpp. Alla centraler tänder samtidigt vilket minskar klagomålen från kunder om att centraler inte är tända.

5 Vägverket 5 Energieffektivisering belysning Införa tänd- och styrsystem Vinster Optimera brinntiderna så att energi sparas, lägre energikostnader och minskade CO 2 utsläpp. Alla centraler tänder samtidigt vilket minskar klagomålen från kunder om att centraler inte är tända. Minskade underhållskostnader.

6 Vägverket 6 Energieffektivisering belysning Införa tänd- och styrsystem Vinster Optimera brinntiderna så att energi sparas, lägre energikostnader och minskade CO 2 utsläpp. Alla centraler tänder samtidigt vilket minskar klagomålen från kunder om att centraler inte är tända. Minskade underhållskostnader. Säkrare arbetsmiljö för driftentreprenörer

7 Vägverket 7 Energieffektivisering belysning Införa tänd- och styrsystem Vinster Vi räknar med att spara cirka SEK/år i minskade energikostnader bara genom att optimera brinntiderna med 15 minuter på morgon och kväll. Antagligen är energibesparingen högre då vi har många äldre NaLarmaturer kvar vilka vi vet kan dra upp till 60% högre effekt än nya. Detta innebär en minskad miljöbelastning med ca 650 ton CO 2

8 Vägverket 8 Beskrivning av lösning SST Upphandling av belysningsstyrning.

9 Vägverket 9 Beskrivning av lösning SST Upphandling av belysningsstyrning. - Abonnemang på AlarmsOnline.

10 Vägverket 10 Beskrivning av lösning SST Upphandling av belysningsstyrning. - Abonnemang på AlarmsOnline. - Montage utförs av upphandlade driftentreprenörer.

11 Vägverket 11 Beskrivning av lösning SST Upphandling av belysningsstyrning. - Abonnemang på AlarmsOnline. - Montage utförs av upphandlade driftentreprenörer. Enbart handla upp styrenheter.

12 Vägverket 12 Beskrivning av lösning SST Varför gjorde vi på detta sätt?

13 Vägverket 13 Beskrivning av lösning SST Varför gjorde vi på detta sätt? AlarmsOnline fanns redan implementerat på regionen för övervakning av larm från bland annat pumpstationer och trafiksignaler.

14 Vägverket 14 Beskrivning av lösning Varför gjorde vi på detta sätt? AlarmsOnline redan fanns implementerat på regionen för övervakning av larm från bland annat pumpstationer och trafiksignaler. I och med att Vägverket Produktion utförde montage av provinstallation så hade vi en montagelösning klar för våra behov.

15 Vägverket 15 Beskrivning av lösning Varför gjorde vi på detta sätt? Besiktning samt genomgång av samtliga centraler för uppdatering i belysningsregister (BELLA).

16 Vägverket 16 Beskrivning av lösning Varför gjorde vi på detta sätt? Besiktning samt genomgång av samtliga centraler för uppdatering i belysningsregister (BELLA). Vägverkets båda driftentreprenörer har flera montörer som har mycket god kännedom över hur montage är utfört/uppbyggt i respektive central. Mycket värdefullt vid felsökning m.m.

17 Vägverket 17 Utförande Under våren 2008 handlades styrapparaterna upp.

18 Vägverket 18 Utförande Under våren 2008 handlades styrapparaterna upp. Leverantör av styrenheter: Fält Communications AB i Umeå Levererar totalt 430 stycken MIIPS Committo enheter.

19 Vägverket 19 Utförande Under sommaren har utveckling och anpassning gjorts för kommunikation mellan den generella plattformen, AlarmsOnline, och styrenheterna MIIPS Committo.

20 Vägverket 20

21 Vägverket 21 Utförande Nuläget Mars 2009 Montage av de sista styrenheterna.

22 Vägverket 22 Nytta för Vägverket Region Stockholm

23 Vägverket 23 Nytta för Vägverket Region Stockholm Optimera brinntider så att energi sparas, lägre energikostnader och minskade CO 2 utsläpp.

24 Vägverket 24 Nytta för Vägverket Region Stockholm Optimera brinntider så att energi sparas, lägre energikostnader och minskade CO 2 utsläpp. Räknar med att spara cirka SEK/år i minskade energikostnader bara genom att optimera brinntiderna med 15 minuter på morgon och kväll. Antagligen är energibesparingen högre då vi har många äldre NaLarmaturer kvar vilka vi vet kan dra upp till 60% högre effekt än nya. Detta innebär en minskad miljöbelastning med ca 650 ton CO 2

25 Vägverket 25 Nytta för Vägverket Region Stockholm Alla centraler tänder samtidigt. Minskar irritation hos kunderna/trafikanterna om att centraler inte är tända eller står tända mitt på dagen.

26 Vägverket 26 Nytta för Vägverket Region Stockholm Minskade underhållskostnader. - Minimera antalet onödiga utryckningar. - Ingen tid går åt till att åka runt och tända/släcka centraler.

27 Vägverket 27 Nytta för Vägverket Region Stockholm Säkrare arbetsmiljö för driftentreprenörer. -Minska onödig exponering i trafiken vid t.ex tändning/släckning av central.

28 Vägverket 28 Korta fakta om systemet: - Överordnat system, AlarmsOnline - Styrenhet, FältCom MIIPS Committo - 2 st skymningsreläer 1 st Master, 1 st reserv - Antal larm I dagsläget möjlighet till 7 st larm - Larm Skickas per SMS - Reserv- in/utgångar Möjlighet att i framtiden styra t.ex dimmerutrustning.

29 Vägverket 29 Korta fakta om systemet: - Olika sätt att tända och släcka: - Med telefon via WAP - Dator - Lokalt via återfjädrande tryckknapp

30 Vägverket 30

31 Vägverket 31

32 Vägverket 32 Energieffektivisering belysning Utbyte av äldre armaturer och i samband med detta sänka effekten - Utbyte av NaL-armaturer - Utbyte av 400W NaH-armaturer
