DB Schenker kör för fullt med låg energi

Transkript

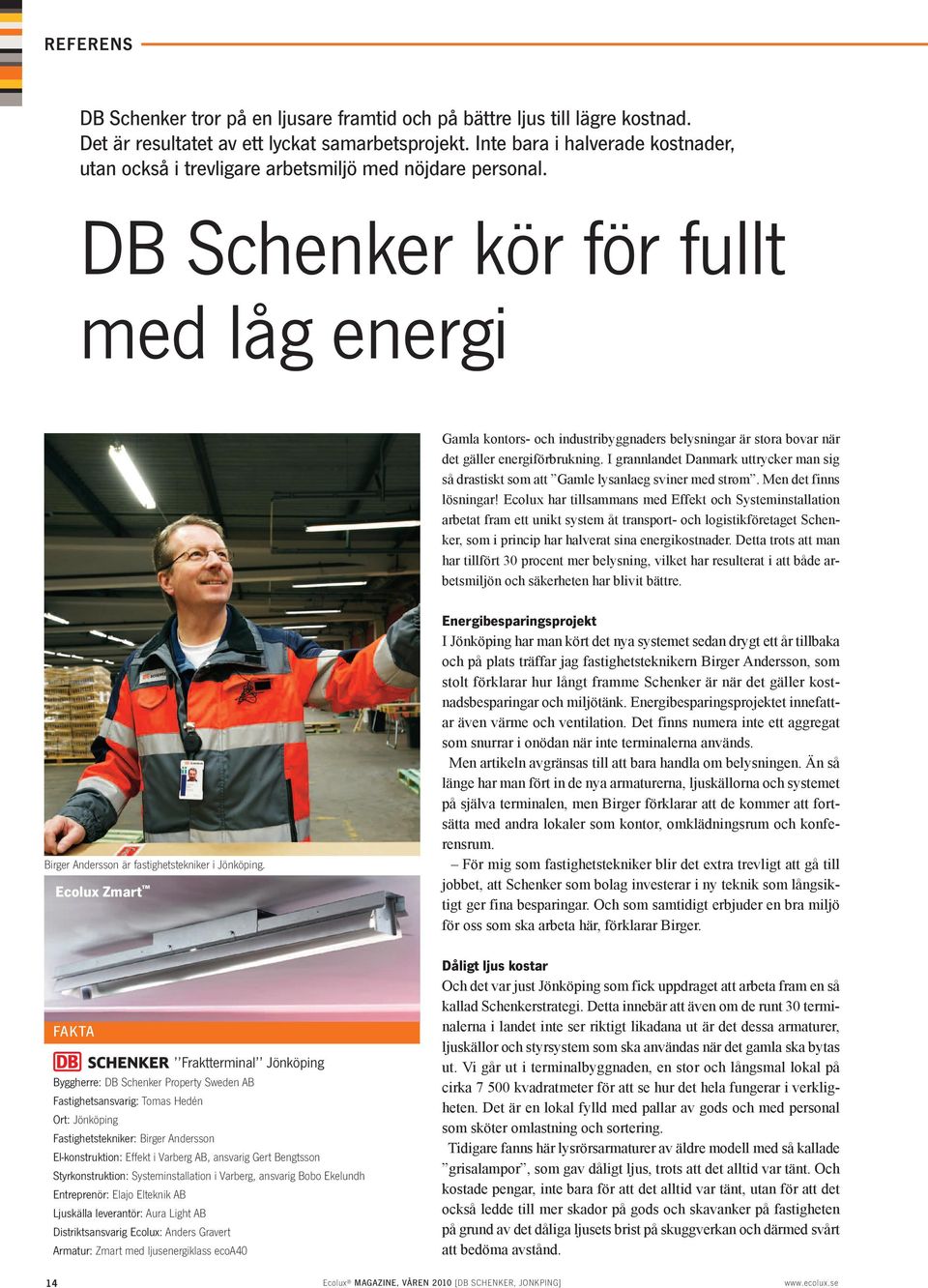

1 DB Schenker tror på en ljusare framtid och på bättre ljus till lägre kostnad. Det är resultatet av ett lyckat samarbetsprojekt. Inte bara i halverade kostnader, utan också i trevligare arbetsmiljö med nöjdare personal. DB Schenker kör för fullt med låg energi Gamla kontors- och industribyggnaders belysningar är stora bovar när det gäller energiförbrukning. I grannlandet Danmark uttrycker man sig så drastiskt som att Gamle lysanlaeg sviner med strøm. Men det finns lösningar! Ecolux har tillsammans med Effekt och Systeminstallation arbetat fram ett unikt system åt transport- och logistikföretaget Schenker, som i princip har halverat sina energikostnader. Detta trots att man har tillfört 30 procent mer belysning, vilket har resulterat i att både arbets miljön och säkerheten har blivit bättre. Birger Andersson är fastighetstekniker i Jönköping. Ecolux Zmart Energibesparingsprojekt I Jönköping har man kört det nya systemet sedan drygt ett år tillbaka och på plats träffar jag fastighetsteknikern Birger Andersson, som stolt förklarar hur långt framme Schenker är när det gäller kostnadsbesparingar och miljötänk. Energibesparingsprojektet innefatt - ar även värme och ventilation. Det finns numera inte ett aggregat som snurrar i onödan när inte terminalerna används. Men artikeln avgränsas till att bara handla om belysningen. Än så länge har man fört in de nya armaturerna, ljuskällorna och systemet på själva terminalen, men Birger förklarar att de kommer att fortsätta med andra lokaler som kontor, omklädningsrum och konferensrum. För mig som fastighetstekniker blir det extra trevligt att gå till jobbet, att Schenker som bolag investerar i ny teknik som långsiktigt ger fina besparingar. Och som samtidigt erbjuder en bra miljö för oss som ska arbeta här, förklarar Birger. FAKTA Fraktterminal Jönköping Byggherre: DB Schenker Property Sweden AB Fastighetsansvarig: Tomas Hedén Ort: Jönköping Fastighetstekniker: Birger Andersson El-konstruktion: Effekt i Varberg AB, ansvarig Gert Bengtsson Styrkonstruktion: Systeminstallation i Varberg, ansvarig Bobo Ekelundh Entreprenör: Elajo Elteknik AB Ljuskälla leverantör: Aura Light AB Distriktsansvarig Ecolux: Anders Gravert Armatur: Zmart med ljusenergiklass ecoa40 Dåligt ljus kostar Och det var just Jönköping som fick uppdraget att arbeta fram en så kallad Schenkerstrategi. Detta innebär att även om de runt 30 termi - nalerna i landet inte ser riktigt likadana ut är det dessa armaturer, ljuskällor och styrsystem som ska användas när det gamla ska bytas ut. Vi går ut i terminalbyggnaden, en stor och långsmal lokal på cirka kvadratmeter för att se hur det hela fungerar i verkligheten. Det är en lokal fylld med pallar av gods och med personal som sköter omlastning och sortering. Tidigare fanns här lysrörsarmaturer av äldre modell med så kallade grisalampor, som gav dåligt ljus, trots att det alltid var tänt. Och kostade pengar, inte bara för att det alltid var tänt, utan för att det också ledde till mer skador på gods och skavanker på fastigheten på grund av det dåliga ljusets brist på skuggverkan och därmed svårt att bedöma avstånd. 14 Ecolux MAGAZINE, VÅREN 2010 [DB SCHENKER, JONKPING]

2 REFERENS Ecolux MAGAZINE 13

3 Indelning i zoner Nu har vi 500 armaturer och varje armatur har dubbla lysrör, berättar Birger. Lokalen är indelad i 20 sektioner, eller zoner med 25 armaturer i varje. I varje zon sitter rörelsedetektorer på pelare som känner av om det inte har varit någon rörelse på fem minuter. Belysningen släcks då ner från 95 procent av effekten till 15 procent. På motsvarande sätt tänds det upp vid aktivitet. Truckgången och gångleden som löper längs med hela lokalen är frikopplade och bildar en egen zon. De är oberoende av de andra, tvärsgående, för att det inte ska tänd - as och släckas i tid och otid. Blir det extra stora besparingar under nattetid? Nej, vi har stor aktivitet på nätterna, eftersom Jönköping är lite av ett nav för vidare transporter. Däremot används inte alltid hela termi nalen, vilket är en av anledningarna till varför man delar in i zoner. Det är däri som själva besparingen ligger, eftersom vi med den här tekniken och armaturerna kan styra, mäta och hålla kontroll, svarar Birger. Går det inte åt en massa energi varje gång armaturerna ska tändas upp igen? Nej, den här typen av HF-don (högfrekvens) har inte den typen av uppstartsproblematik. Dessutom släcker vi ju inte ner belysningen helt, utan behåller 15 procent, vilket innebär att man behåller lite värme som gör att man inte får det slitaget. Varför är det 95 procent och inte 100 procent när det är full kapacitet? Man har räknat ut att den femprocentiga skillnaden ger fullt tillräckligt med ljus, och då ligger vi redan långt över normerna. Däremot blir besparingen stor på lysrör. Och det är verkligen bra ljus i lokalen. Att personalen är nöjd är lätt att förstå, för dem blev skillnaden tydlig, framförallt eftersom de gamla lysrörsarmaturerna togs ner sektion för sektion och byttes ut. För numera når ljuset golvet, det blir skuggverkan och det blir lätt - are att läsa på fraktsedlar och gods. Och ljusets betydelse är, enligt forskarrön, en viktig aspekt för vår fysiska och psykiska hälsa. Birger Andersson är mycket nöjd över hur bra det har blivit, och demonstrerar hur styrdonet fungerar. Även fjärrstyrning För all denna avancerade teknik finns ett huvudstyrskåp i lokalen, förutom ett för personalen om nödljuset snabbt behöver slås till. Härifrån kan man med hjälp av styrdonet göra manuella inställningar, och det finns även ett nödkörningssystem som då tänder upp hela terminalen till 100 procent. På samma sätt kan det styras från Birgers dator vart han än befinner sig, och naturligtvis av Systeminstallation, som har servern, och som står bakom konstruktion och övervakning. Allteftersom vi lämnar zonerna för att gå vidare till ett konferensrum släcks det ner efter oss. Det är ett tydligt tecken på att systemet fungerar, säger han med nöjd röst. På dataskärmens översiktsbild ser man vilka zoner som går på sparlåga, är tända respektive släckta. Men det går även att få fram en mängd andra uppgifter som exempelvis driftstarter och tider, förbrukning och besparing. 16 Ecolux MAGAZINE, VÅREN 2010 [DB SCHENKER, JONKPING]

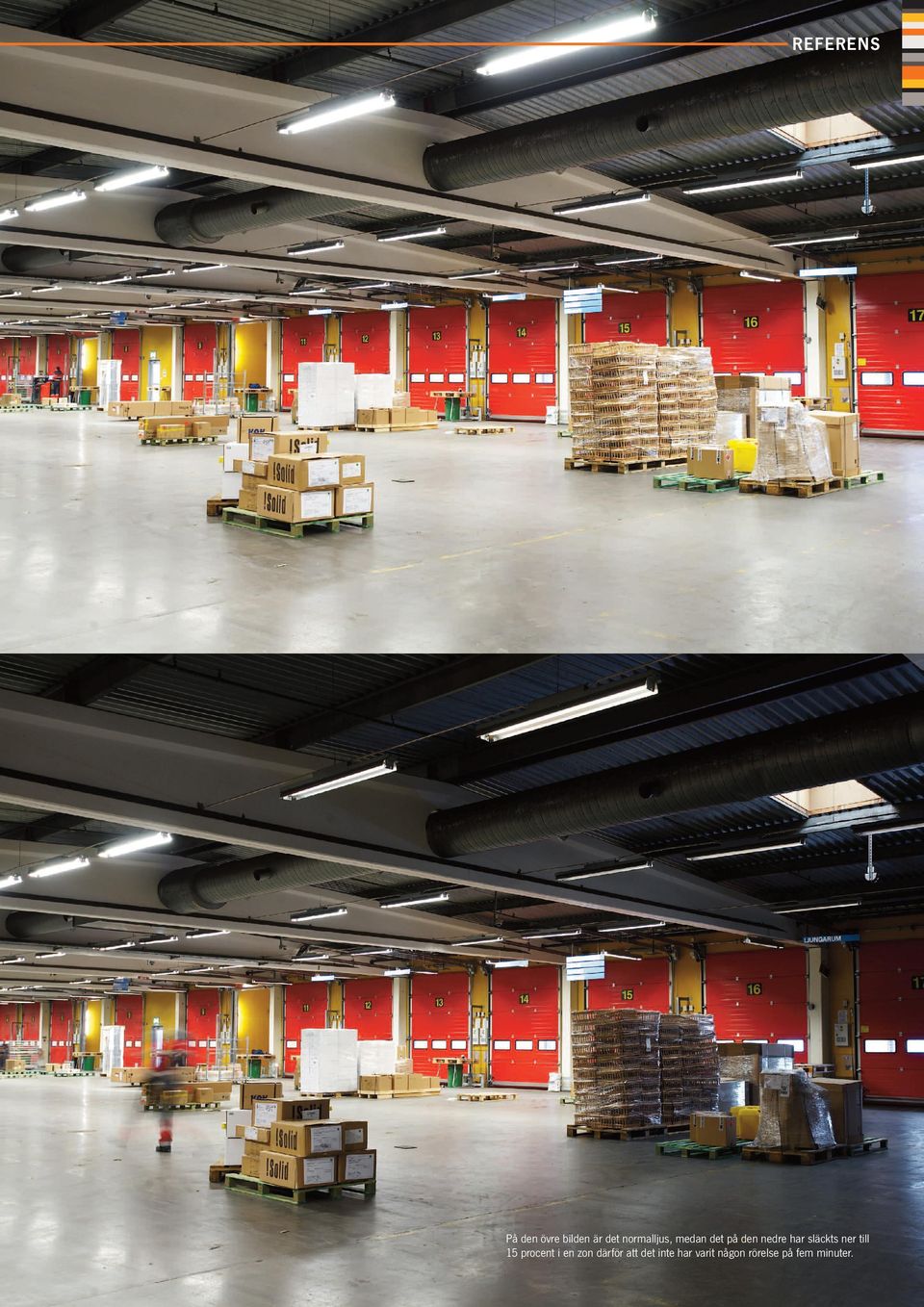

4 REFERENS På den övre bilden är det normalljus, medan det på den nedre har släckts ner till 15 procent i en zon därför att det inte har varit någon rörelse på fem minuter. Ecolux MAGAZINE, VÅREN 2010 [DB SCHENKER, JONKPING] 16

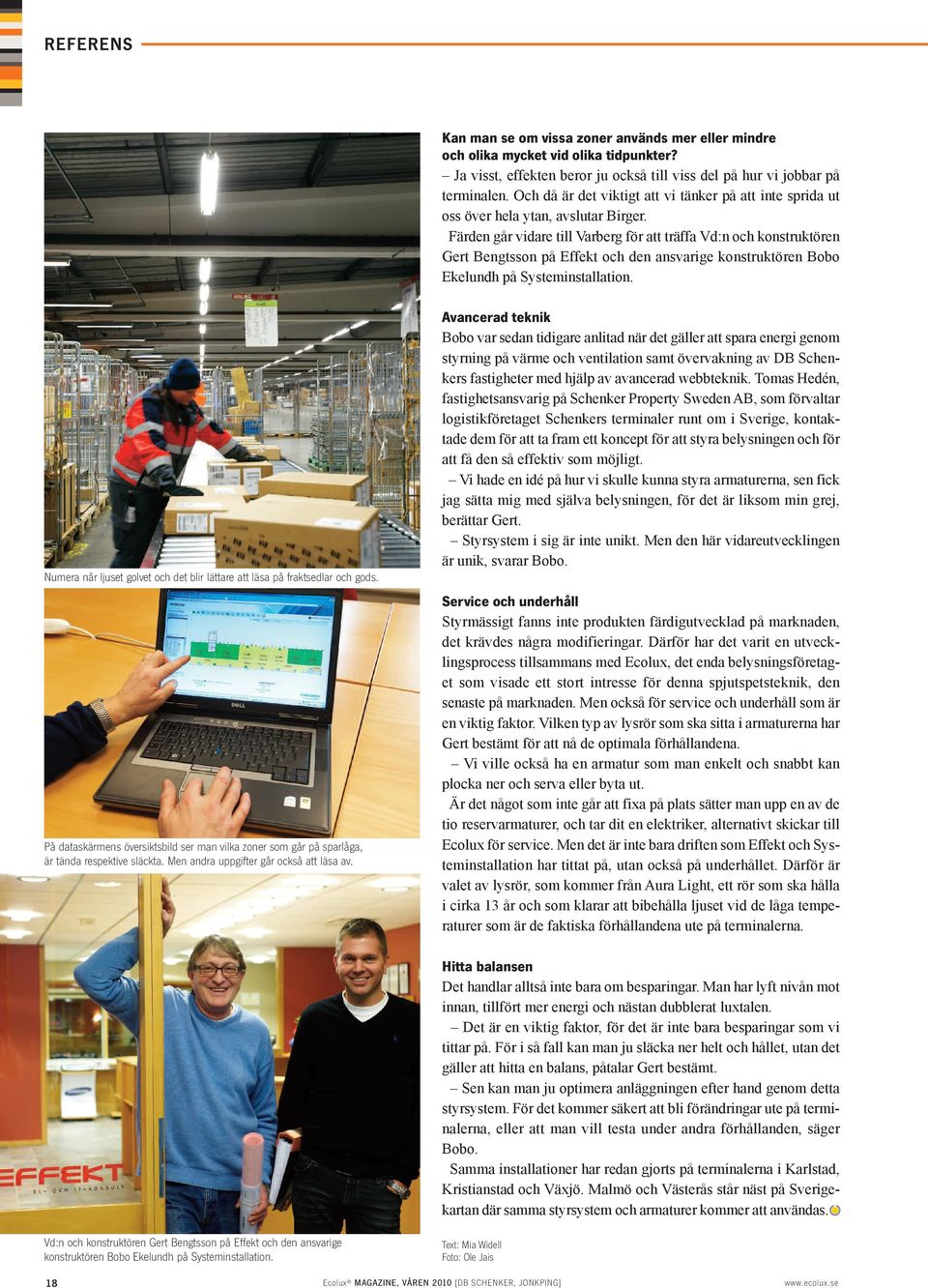

5 Kan man se om vissa zoner används mer eller mindre och olika mycket vid olika tidpunkter? Ja visst, effekten beror ju också till viss del på hur vi jobbar på termi nalen. Och då är det viktigt att vi tänker på att inte sprida ut oss över hela ytan, avslutar Birger. Färden går vidare till Varberg för att träffa Vd:n och konstruktören Gert Bengtsson på Effekt och den ansvarige konstruktören Bobo Ekelundh på Systeminstallation. Numera når ljuset golvet och det blir lättare att läsa på fraktsedlar och gods. På dataskärmens översiktsbild ser man vilka zoner som går på sparlåga, är tända respektive släckta. Men andra uppgifter går också att läsa av. Avancerad teknik Bobo var sedan tidigare anlitad när det gäller att spara energi genom styrning på värme och ventilation samt övervakning av DB Schenkers fastigheter med hjälp av avancerad webbteknik. Tomas Hedén, fastighetsansvarig på Schenker Property Sweden AB, som förvaltar logistikföretaget Schenkers terminaler runt om i Sverige, kontaktade dem för att ta fram ett koncept för att styra belysningen och för att få den så effektiv som möjligt. Vi hade en idé på hur vi skulle kunna styra armaturerna, sen fick jag sätta mig med själva belysningen, för det är liksom min grej, berättar Gert. Styrsystem i sig är inte unikt. Men den här vidareutvecklingen är unik, svarar Bobo. Service och underhåll Styrmässigt fanns inte produkten färdigutvecklad på marknaden, det krävdes några modifieringar. Därför har det varit en utvecklingsprocess tillsammans med Ecolux, det enda belysningsföretag - et som visade ett stort intresse för denna spjutspetsteknik, den senaste på marknaden. Men också för service och underhåll som är en viktig faktor. Vilken typ av lysrör som ska sitta i armaturerna har Gert bestämt för att nå de optimala förhållandena. Vi ville också ha en armatur som man enkelt och snabbt kan plocka ner och serva eller byta ut. Är det något som inte går att fixa på plats sätter man upp en av de tio reservarmaturer, och tar dit en elektriker, alternativt skickar till Ecolux för service. Men det är inte bara driften som Effekt och System installation har tittat på, utan också på underhållet. Därför är valet av lysrör, som kommer från Aura Light, ett rör som ska hålla i cirka 13 år och som klarar att bibehålla ljuset vid de låga temperaturer som är de faktiska förhållandena ute på terminalerna. Hitta balansen Det handlar alltså inte bara om besparingar. Man har lyft nivån mot innan, tillfört mer energi och nästan dubblerat luxtalen. Det är en viktig faktor, för det är inte bara besparingar som vi titt ar på. För i så fall kan man ju släcka ner helt och hållet, utan det gäller att hitta en balans, påtalar Gert bestämt. Sen kan man ju optimera anläggningen efter hand genom detta styrsystem. För det kommer säkert att bli förändringar ute på termi - nalerna, eller att man vill testa under andra förhållanden, säger Bobo. Samma installationer har redan gjorts på terminalerna i Karlstad, Kristianstad och Växjö. Malmö och Västerås står näst på Sverigekartan där samma styrsystem och armaturer kommer att användas.. Vd:n och konstruktören Gert Bengtsson på Effekt och den ansvarige konstruktören Bobo Ekelundh på Systeminstallation. Text: Mia Widell Foto: Ole Jais 18 Ecolux MAGAZINE, VÅREN 2010 [DB SCHENKER, JONKPING]
