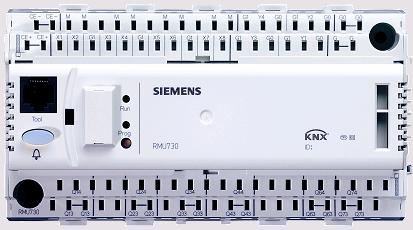

1 B SYNCO700 sv Betjäningsinstruktion Universalregulator RMU7 Betjäning av RMU7 : Slutanvändarnivå Välkommen till SYNCO700 Building Technologies / HVAC Products SE1B3140sv /8

2 1 Betjäning via INFO-knappen Måndag :00 LB01 i Information 1 OK Vrid och tryck 4 3 Knapp 1 (OK) = Huvudknapp med den gör du alla justeringar och ändringar i regulatorn. Knapp 2 (INFO) = Titta på fördefinierade värden i regulatorn. Knapp 3 (ESC) = Backa ett steg. Knapp 4 (Larm) = Indikerar larm i regulatorn samt kvitteringsknapp för larm. 1.2 Måndag :00 LB01 i Information OK 1 3 Under INFO finns det ett antal färdiga tittmenyer. I dessa menyer finns ej möjlighet att göra ändringar, det går endast att titta på vissa värden. 1.3 Driftläge 1.6 Inställt: Auto Status: Orsak: Komf Tidprogram 1:a tryckningen på INFO-knappen visar den här menyn och den betyder att anläggningen arbetar i driftläge komfort (dagdrift) och att det är tidprogrammet som valt att anläggningen ska vara i drift. 2/ SE1B3140sv1 Building Technologies / HVAC Products

3 1.4 Aktuellt Driftläge 2.6 Inställt: Status: Orsak: Auto TILL Driftläge 2:a tryckningen på INFO-knappen visar aktuellt driftläge för aggregatet. De kan vara: Driftläge = Tidprogram Stöddrift = Intermitent drift via rumsgivare Nattkyla = Sommarnattkyla, man kyler lokalen med uteluft nattetid. 1.5 Tisdag Tidprogram :e tryckningen på INFO-knappen visar hur tidkanalen ser ut för aggregatet (stöddrift, sommarnattkyla och förlängddrift är aktivt). = Komfort, normal dagdrift = Beredskap (reducerad drift som kan vara växling mellan 1/1- och ½-fart eller sänkt temperatur = Ekonomi, stoppat aggregat Regulator Akt.värde rumstemp: 21,1 C Akt.börv: 21,0 C Akt.värde TF-temp: 18,5 C Akt.börv.TF-temp: 16,0 C 4:e tryckningen på INFO-knappen visar är- och börvärden. Building Technologies / HVAC Products SE1B3140sv /8

4 1.7 Apparatstatus 5.6 Tilluft överström Larmkod: :45 5:e tryckningen på INFO-knappen visar aktuella larm i reglercentralen. 1.8 Serviceinformation 6.6 Installatör Kontaktperson Telefonnummer 6:e tryckningen på INFO-knappen visar visitkortet som du gjort med serviceinformation till driftpersonalen. 4/ SE1B3140sv1 Building Technologies / HVAC Products

5 2 Betjäning via 2.1 Måndag :00 LB01 i Information OK För att göra inställningar i regulatorn måste du gå in i n. Tryck på OK-knappen för att komma in i n 2.2 Tidprogram Driftläge Aktuellt driftläge Regulator 1... För att ändra tidkanalen för aggregatet, välj Tidprogram och tryck på OK-knappen. 2.3 Tidprogram Tisdag Tidkanalen visas för den aktuella dagen. Vill du ändra drifttiderna? så trycker du på OK-knappen. Building Technologies / HVAC Products SE1B3140sv /8

6 2.4 Tisdag Från 06:00 Komf Det här betyder att anläggningen arbetar i driftläge komfort (TILL) från klockan 06:00. Vill du ändra den tiden, så trycker du på OK-knappen, då visas en ruta med den aktuella tillslagstiden. Vrid sedan på OK-knappen till önskad tillslagstid som du vill att aggregatet ska starta på morgonen. Tryck sedan på OK-knappen för att bekräfta tiden. När du gör det, visas ytterliggare en ruta, här väljer du Komf. Nu är den nya tiden inlagd. Vill du även ändra frånslagstiden vrider du på OK-knappen medurs. 2.5 Tisdag Från 18:00 Eco Det här betyder att anläggningen arbetar i driftläge Eco (FRÅN) från klockan 18:00. Vill du ändra den tiden, så trycker du på OK-knappen, då visas en ruta med den aktuella frånkopplingstiden. Vrid sedan på OK-knappen till önskad frånkopplingstid som du vill att aggregatet ska stoppa på kvällen. Tryck sedan på OK-knappen för att bekräfta tiden. När du gjort det, visas ytterliggare en ruta, här väljer du Eco. Det finns också möjlighet att kopiera tiderna till hela veckan. 2.6 Tidprogram Driftläge Aktuellt driftläge Regulator 1... Under Driftläge kan du tvångsstyra aggregatet enligt följande: Auto = Följer den inställda tidkanlen. Komfort = Manuellt TILL. Beredskap = Sänkt temperatur, omkoppling mellan 1/1- och ½-fart. Ekonomi = Stoppat aggregat men funktion stöddrift är aktiv. Skydd = Aggregatet stoppat och frysvakten reglerar värmeventilen. 6/ SE1B3140sv1 Building Technologies / HVAC Products

7 2.7 Tidprogram Driftläge Aktuellt driftläge Regulator 1... Här kan man avläsa vilken status anläggningen befinner sig i. Driftläge = Tidprogram Stöddrift = Intermitent drift via rumsgivare Nattkyla = Sommarnattkyla, man kyler lokalen med uteluft nattetid. 2.8 Tidprogram Driftläge Aktuellt driftläge Regulator 1... För att ändra börvärden väljer du Regulator 1 och tryck sedan på OK-knappen. 2.9 Regulator 1 Akt.värde rumstemp: 21,1 C Akt.börv: 21,0 C Värmebör.KOMF: 21,0 C Värmebör.BSK: 19,0 C Värmebörvärde KOMF = Temperatur normal dagdrift. Värmebörvärde BSK = Sänkt temperatur under dagtid, följer tidprogrammet Välj t.ex. värmebörvärde komfort, tryck på OK-knappen och vrid sedan på OK-knappen till önskat värde. Building Technologies / HVAC Products SE1B3140sv /8

8 2.10 Semester/specialdagar Tid/datum... Larm... Apparatinformation... Semester/specialdagar = Möjlighet att i förväg lägga in tidprogram för extra helger och liknande. Tid/datum = Inställning av tid, datum, årtal samt sommartidens början och slut. Larm = Se aktuella larm, larmhistorik och även larm som kommer från kommunikationsslingan. Apparatinformation = Data gällande version på reglercentralen. Siemens AB, Building Technologies. Tryckt i Sverige Rätt till ändringar förbehålles 8/ SE1B3140sv1 Building Technologies / HVAC Products
