1 TX Elektronisk control Version 1.1 Rev. 14. dec 2011 Sida 1 av 20

2 1.0.0 Innehållsföteckning Innehåll Översikt Beskrivning av funktionen Användarfunktioner Dagdrift Nattdrift Rörelsesensor PIR Standby Mjukvarustopp Forcerad drift Förlängd drift Automatiska funktioner Behovsstyrd ventilation Bypass funktion CO Larmer Larm A Larm B Handhavande Standby Start av aggregatet Använda forcerad drift Använda förlängd drift Temperaturinställning Använda mjukvarustopp Inställning av klocka Inställning av kalender El diagram Sida 2 av 20

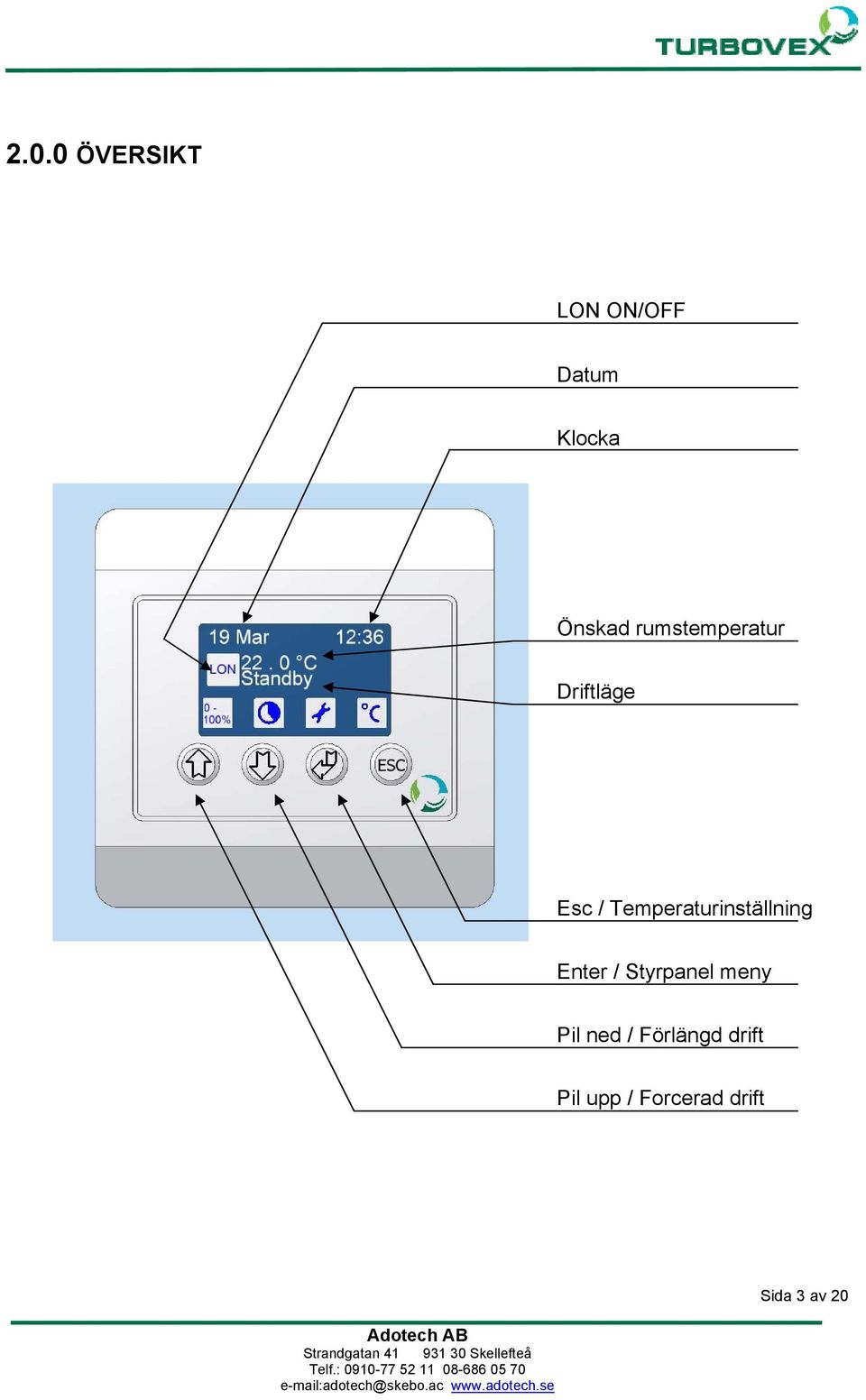

3 2.0.0 ÖVERSIKT LON ON/OFF Datum Klocka Önskad rumstemperatur Driftläge Esc / Temperaturinställning Enter / Styrpanel meny Pil ned / Förlängd drift Pil upp / Forcerad drift Sida 3 av 20

4 3.0.0 Beskrivning av funktionen Användarfunktioner I följande avsnitt beskrivs de funktioner som användaren kan använda via displayen Dagdrift Dagdrift är det läge som aggregatet är inställt under dagtid. Det är möjligt att ställa in den tilluftstemperatur aggregatet kan köras på. OBS. Aggregatet är inte tänkt som den primära uppvärmningskällan, och får inte ställas in på högre temperatur än det är i rummet Nattdrift Nattdrift är det läge som aggregatet är tänkt att gå i på natten. På natten behöver man som regel inte samma luftvolym som på dagen, varför aggregatet gå på ca 20% av det inställda dagvärdet.. Det är möjligt att att ha en egen natt temperatur inställd. Detta kan t.ex sommartid ge möjlighet att kyla ned lokalen. Sida 4 av 20

5 3.1.3 Rörelsesensor PIR För att kunna använda detta driftläge måste en rörelsesensor vara kopplad till aggregatet.. Detta ger möjlighet att aggregatet själv går från nattdrift till dagdrift så fort någon kommer in i lokalen. Känner inte rörelsesensorn av någon aktivitet, går aggregatet efter 30minuter tillbaka till nattdrift Stand by läge När displayen visar stand by är aggregatet inte i drift. Spjällen är stängda och motorerna avstängda Mjukvarustopp Detta läge kan användas vid service. Funktionen säkerställer att fläktar och andra rörliga delar inte plötsligt startar.. Sida 5 av 20

6 3.1.6 Forcerad drift Detta läge ger möjlighet att under en kortare period öka luftflödet. Både till - och frånluft ökar. Den forcerade driften varar i 10minuter för att sedan återgå till det tidigare inställda luftflödet.. OBS. Aggregatets ljudnivå ökar betydligt under denna tid Förlängd drift Detta är funktion man kan slå till när aggregatet är i stand by läge eller i nattdrift läge. Den förlängda driften sätter under 60 minuter aggregatet i dagdrift läge.. Inställningen kan t.ex användas vid kvällsarbete eller möte som håller på längre än planerat, och nattdriften har startats.. Ej aktiv Aktiv Ej aktiv Aktiv Sida 6 av 20

7 3.2.0 Automatiska funktioner Aggregatet är utrustat med en mängd automatiska funktioner som beskrivs här nedan Behovsstyrd ventilation Aggregatet är uppbyggt så att fläktarna kan styras individuellt. Kan t.ex inte eftervärmebatteriet efterleva att önskad inblåsningstemperatur nås, kommer aggregatet att sänka tilluftflödet så att man åter får en bättre värmeåtervinningen i värmeväxlaren ökar. Klarar aggregatet fortfarande inte att ge önskad temperatur sänks även frånluftsflödet så att man igen får en bättre värmeåtervinning By-pass funktion Aggregatet kan användas så att tillluften tas in i rummet utan att passera värmeväxlaren. Fördelen är att man kan kyla ned lokalen lite om det är varmare inne än den önskade inställda tilluftstemperaturen och utetemperaturen är kallare än rumstemperaturen. By.pass systemet styrs av 3st temperatursensorer som ser till att aggregatet bara nyttjar by-pass under helt riktiga förhållande, så att man inte blåser in kall luft i lokalen. Sida 7 av 20

8 3.2.3 CO 2 läge För att kunna använda denna funktion ska en CO 2 sensor vara kopplad till aggregatet. Därutöver ska aggregatet inställas för att köra med denna funktion. Ett aggregat med CO 2 sensor ändrar luftflödet efter CO 2 nivån i lokalen.. Kommer värdet under 500 ppm stänger aggregatet ner, om anläggningen är inställd på dagdrift, och kör upp till max hastighet, när nivån kommer över 1300 ppm. Väljer man att kombinera nattdrift med CO 2 sensor kommer aggregatet ha en minskad luftväxling om CO 2 värdet understiger 500ppm, men gå till max när CO2 nivån överstiger 1300ppm. Sida 8 av 20

9 3.3.0 Larm Visas det larm A eller B betyder det att det är något fel eller att det är dags för service. Vid ett larm kan man på displayen se vilket fel det är. Gör följande: - Gå i menyn genom att trycka på Enter - Använd pilarna Upp och Ned och välj larmmeny. - Tryck på Enter Displayen visar nu larmstatus för de olika larmalternativen. Ett utropstecken (!) visar vilket larm som äraktivt. ( Bilden visar ett filterstopp ) Använder man slav det vill säga ihopkopplade aggregat kan felet ligga på följande sidor. Tryck på knappen ned för att se om det är fel på slaven Sida 9 av 20

10 3.3.1 Larm A Vid larm A stannar aggregatet automatiskt till felet är åtgärdat. Ett larm A betyder att felet är allvarligt och ska åtgärdas innan driften kan fortsättas. Om det t.ex skett en överhettning av eftervärmningsbatteriet kommer det larm A att visas. Kontakta ADOTECH för närmare information Larm B Vid larm B fortsätter aggregatet att gå. Felet är inte allvarligt. Ett larm B kan bero på olika saker. Det vanligaste är att filtret behöver bytas. Det kan även vara fel i printern eller ett komunikationsfel. Kontakta ADOTECH för närmare information. Sida 10 av 20

11 4.0.0 Handhavande När aggregatet är anslutet till 230V AC kommer aggregatet fösta gången starta i standby, efter detta startar alltid aggregatet i sist körda läge. Efter en kort stunds uppstart kan man på displayen se aggregatets status Standby Är aggreatet i drift, kan man stoppa det genom att göra följande: - Gå in i styrmenyn genom att trycka Enter - Använd pilarna upp och ned och välj start/stop. - Tryck Enter. - Använd pilarna upp och ned och välj standby. - Tryck Enter. Vill du ångra det du gjort, tryck Esc Aggregatet kyler av elbatteriet genom att en kort tid ställa om till nattdrift, innan den kör på standby. Sida 11 av 20

12 4.2.0 Start av aggregatet När aggregatet är inställt på standby eller mjukvarustopp kan man starta aggregatet på följande sätt. - Gå in i styrmenyn genom att trycka på Enter - Använd pilarna upp och ned och välj start/stop. - Tryck på Enter. - Använd pilarna upp och ned och välj Dagdrifr, Nattdrift eller PIR. - Tryck Enter. Vill du ångra det du gjort, tryck Esc Aggregatet kommer nu själv att slå över och köra efter den valda driftsformen.. Sida 12 av 20

13 4.3.0 Använda forcerad drift Detta läge ger möjlighet att under en kort period öka luftflödet och därmed luftskiftet. Gör följande: - Tryck på pil upp/ forcerad drift. Displayen ändras från icke aktiv till aktiv och aggregatet ökar luftvolymen i 10 minuter. Forcerad drift är inte aktiv För att stoppa forcerad drift innan 10 minuter gått, gör följande: - Tryck på pil upp/ forcerad drift. Displayen gå tillbaka till samma drift som tidigare. Om kalendern under tiden ändrat läge, kommer aggregatet automatiskt gå tillbaka till den tidigare inställningen. Forcerad drift är aktiv Önskar man använda forcerad drift längre tid ska man: - Tryck pilen upp/ forcerad drift i botten. - Välj tid med pilarna. Avsluta med Enter. Det är möjligt att använda forcerad drift i 250 minuter. Sida 13 av 20

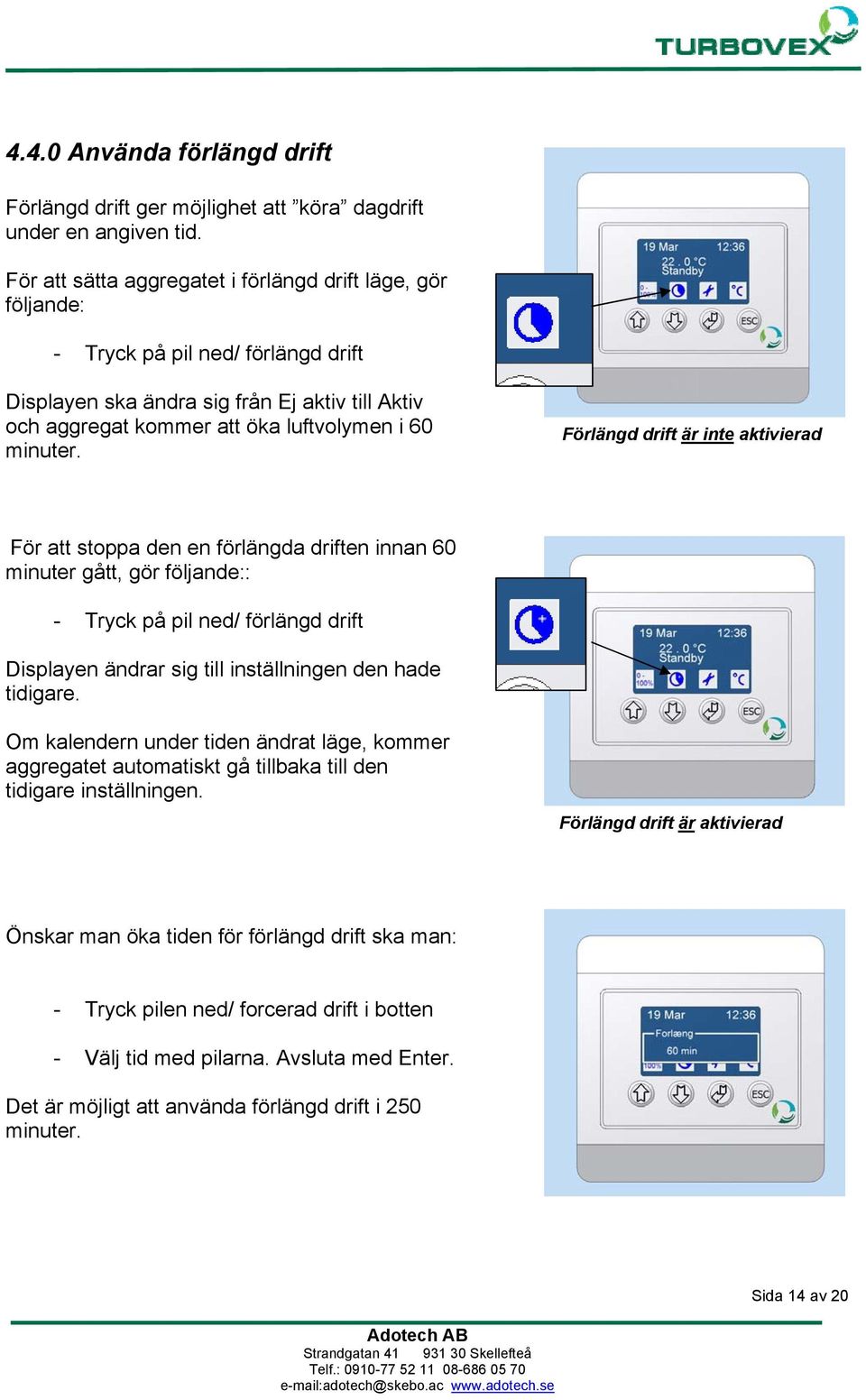

14 4.4.0 Använda förlängd drift Förlängd drift ger möjlighet att köra dagdrift under en angiven tid. För att sätta aggregatet i förlängd drift läge, gör följande: - Tryck på pil ned/ förlängd drift Displayen ska ändra sig från Ej aktiv till Aktiv och aggregat kommer att öka luftvolymen i 60 minuter. Förlängd drift är inte aktivierad För att stoppa den en förlängda driften innan 60 minuter gått, gör följande:: - Tryck på pil ned/ förlängd drift Displayen ändrar sig till inställningen den hade tidigare. Om kalendern under tiden ändrat läge, kommer aggregatet automatiskt gå tillbaka till den tidigare inställningen. Förlängd drift är aktivierad Önskar man öka tiden för förlängd drift ska man: - Tryck pilen ned/ forcerad drift i botten - Välj tid med pilarna. Avsluta med Enter. Det är möjligt att använda förlängd drift i 250 minuter. Sida 14 av 20

15 4.5.0 Temperaturinställning Temperaturen som visas på displayen är den önskade inblåsningstemperaturen. Aggregatet är inte tänkt som uppvärmningskälla och vi rekommendera att inte sätta temperaturen högre än rumstemperaturen. På displayen kan en dagtemperatur och en natt temperatur inställas. För att ställa in temperaturen, gör följande: - Tryck Esc i botten. - Välj drift med pilarna - Välj önskad temperatur med pilarna och avsluta med Enter. Önskar man kyla lokalen nattetid kan temperaturen sänkas något i nattdrift. Sida 15 av 20

16 4.6.0 Använda mjukvarustopp Mjukvarustoppet kan användas vid t.ex service av aggregatet. När funktionen är vald stannar anläggningen och kan inte startas förän någon annan drift är vald. För att aktivera mjukvarustopp, gör följande: - Tryck Enter - Välj drift start/stop med pilarna - Tryck Enter - Välj software stop med pilene, och avsluta med Enter Mjukvarustoppet är nu aktiverat och det visas ett utropstecken (!) på displayen. Det är inte möjligt att komma bort från detta läge förrän man väljer annan drift. Sida 16 av 20

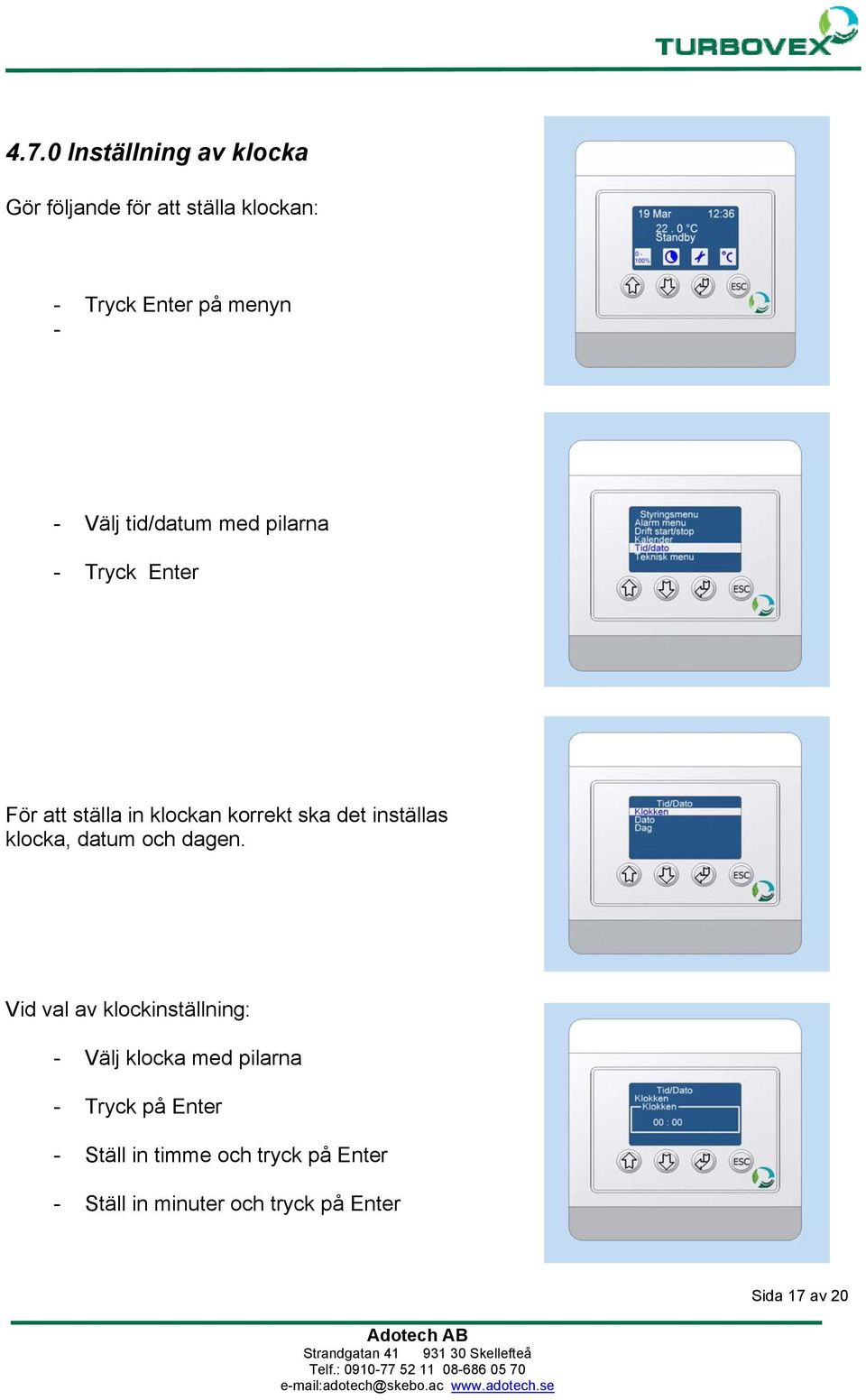

17 4.7.0 Inställning av klocka Gör följande för att ställa klockan: - Tryck Enter på menyn - - Välj tid/datum med pilarna - Tryck Enter För att ställa in klockan korrekt ska det inställas klocka, datum och dagen. Vid val av klockinställning: - Välj klocka med pilarna - Tryck på Enter - Ställ in timme och tryck på Enter - Ställ in minuter och tryck på Enter Sida 17 av 20

18 Vid val av datum: - Välj datum med pilarna - Tryck på Enter - Ställ in dag och tryck på Enter - Ställ in månad och tryck på Enter - Ställ in år og tryck på Enter Vid daginställning: - Välj dag med pilarna - Tryck på Enter - Välj dag och tryck på Enter Sida 18 av 20

19 4.8.0 Inställning av kalender För att ställa in kalendern, gör följande: - Gå till menyn och välj Enter - Använd pilarna upp och ned och välj Kalender. - Tryck Enter. På displayen visas nu alla veckans dagar. - Använd pilarna och välj önskad dag. - Tryck Enter. Det är möjligt att göra 10 operationer per dag. - Använd pilarna och välj önskad dag. - Tryck Enter. Nu inställes tid och drift. - Ställ in timme och tryck Enter - Ställ in minut og tryck Enter - Ställ in önskad drift og tryck Enter Det kan väljas mellan: Dag = Dagdrift Nat = Natdrift PIR = Rörelsesensor Stdby= Standby - - -= Ingen (Om man ställer den på nollställs inte uret.) Sida 19 av 20

20 5.0.0 El-schema SUB 9 No plug Bet.panel Sida 20 av 20
