RAPPORT R Kv. Valsverket, Eskilstuna kommun. Trafikbullerutredning. Antal sidor: 14

Transkript

1 RAPPORT R Beställare: Glommen & Lindberg AB, Box 5133, Stockholm Fakturaadress: Att: Anders Silverhjelm tel: , mail: Uppdragsnummer: Antal sidor: 14 Datum: Revidering: Revidering: Uppdragsledare: Lars Högberg, Tel: Kv. Valsverket, Eskilstuna kommun Trafikbullerutredning Revidering: : Revidering avser placering av förskolan och gård där barn leker Revidering: : Revidering avser svar på granskningskommentarer Uppdragsledare: Lars Högberg

2 R Trafikbullerutredning rev Kv. Valsverket, Eskilstuna 2(14) Innehåll 1. Uppdragsbeskrivning Situationsplan Indata Bedömningsgrund Buller från spårtrafik och vägar Ljudkrav enligt BBR Tabell 7:21c. Dimensionering av byggnadens ljudisolering mot yttre ljudkällor Bullerberäkningar Högsta ekvivalent ljudnivå på fasad från trafikbuller Högsta maximala ljudnivå på fasad från trafikbuller Ekvivalent ljudnivå på fasader sett från väster Ekvivalent ljudnivå på fasader sett från öster Maximal ljudnivå på fasader sett från väster Maximal ljudnivå på fasader sett från öster Ekvivalent ljudnivå på fasad när barn leker på gården Högsta ekvivalenta ljudnivå på fasad när barn leker på gården Planlösning Kungsgatan Uteplats på gården Konstruktioner Sammanfattning... 14

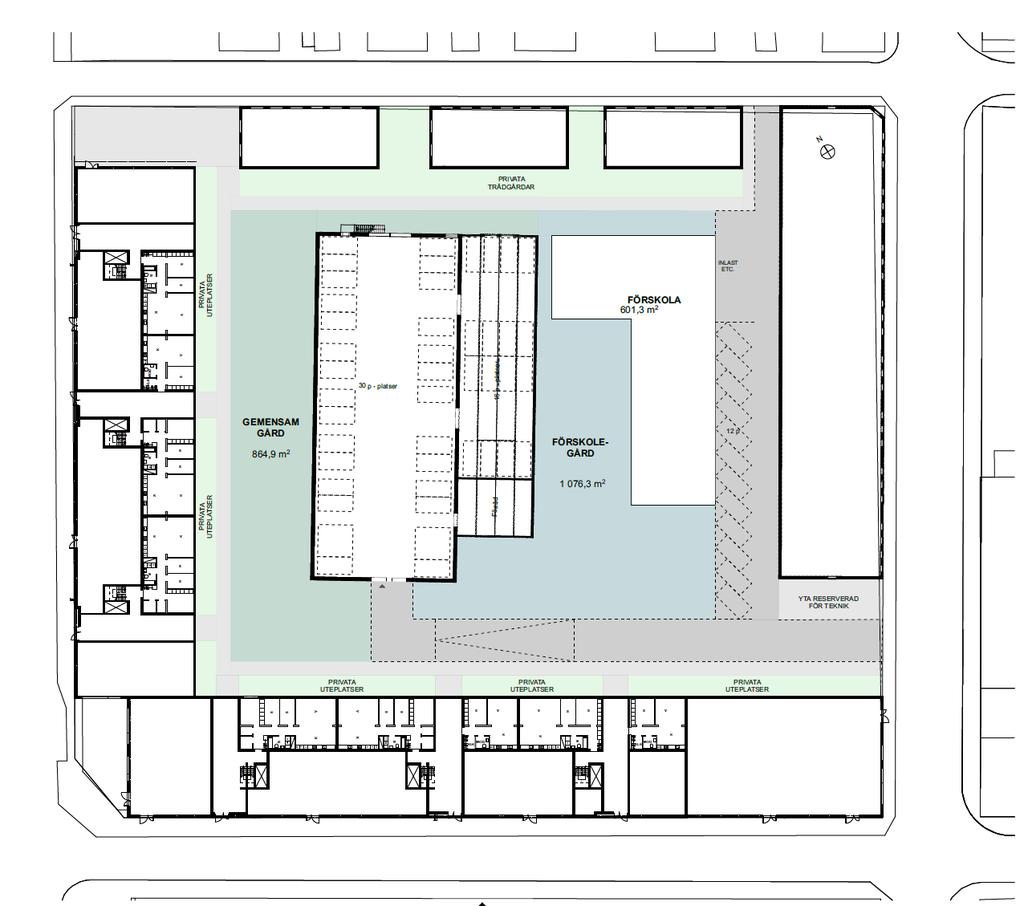

3 R Trafikbullerutredning rev Kv. Valsverket, Eskilstuna 3(14) 1. Uppdragsbeskrivning Att utföra en trafikbullerutredning i kv. Valsverket i Eskilstuna kommun samt ge förslag på ljudklass för yttervägg, fönster och eventuella tilluftsdon. Förskolan kontrolleras också då den räknas som en yttre bullerkälla (se SS 25267:2016 avsnitt 5.4.5) 2. Situationsplan Rademachersgatan Tullgatan Bruksgatan Kungsgatan Bild 2 visar var de nya bostäderna mot Tullgatan och Kungsgatan ska byggas och var förskolan med förskolegård ska placeras på innergården 3. Indata Vägtrafikuppgifter för framtida prognos 2030: Kungsgatan ÅDT 2 700, 10 % tung trafik, hastighet 30 km/h (2017: ÅDT 2400) Rademachergatan ÅDT 110, 5 % tung trafik, hastighet 30 km/h (2017: ÅDT 100) Tullgatan ÅDT ,5% tung trafik, hastighet 40 km/h (2017: ÅDT 10100) Bruksgatan ÅDT ,1% tung trafik, hastighet 30 km/h (2017: ÅDT 1800) Eskilstuna kommuns mål gällande all trafikplanering är att ställa en prognos för år 2030

4 R Trafikbullerutredning rev Kv. Valsverket, Eskilstuna 4(14) 4. Bedömningsgrund Den 1 juli 2017 trädde en ändring av bullerförordningen gällande vissa riktvärden i kraft. Ändringen gäller förordningens 3 och de nya riktvärdena ska tillämpas retroaktivt på ärenden och mål som påbörjats från och med 2 januari Beslut om att starta detaljplan för Valsverket togs vilket innebär att den nya bullerförordningen gäller Buller från spårtrafik och vägar 3 Buller från spårtrafik och vägar bör inte överskrida dba ekvivalent ljudnivå vid en bostadsbyggnads fasad, och dba ekvivalent ljudnivå samt 70 dba maximal ljudnivå vid en uteplats om en sådan ska anordnas i anslutning till byggnaden. För en bostad om högst 35 kvadratmeter gäller i stället för vad som anges i första stycket 1 att bullret inte bör överskrida 65 dba ekvivalent ljudnivå vid bostadsbyggnadens fasad. Förordning (2017:359). 4 Om den ljudnivå som anges i 3 första stycket 1 ändå överskrids bör 1. minst hälften av bostadsrummen i en bostad vara vända mot en sida där 55 dba ekvivalent ljudnivå inte överskrids vid fasaden, och 2. minst hälften av bostadsrummen vara vända mot en sida där 70 dba maximal ljudnivå inte överskrids mellan kl och vid fasaden. Vid en sådan ändring av en byggnad som avses i 9 kap. 2 första stycket 3 a plan- och bygglagen (2010:900) gäller i stället för vad som anges i första stycket 1 att minst ett bostadsrum i en bostad bör vara vänt mot en sida där 55 dba ekvivalent ljudnivå inte överskrids vid fasaden. 5 Om den ljudnivå om 70 dba maximal ljudnivå som anges i 3 första stycket 2 ändå överskrids, bör nivån dock inte överskridas med mer än 10 dba maximal ljudnivå fem gånger per timme mellan kl och Svensk Standard 25267: Ljudnivå från trafik och yttre ljudkällor 2:ra stycket. Exempel på ljudkällor förutom ljud från trafik är bl.a. lekytor vid daghem och skolor och fritidshem där höga röster och skrik kan antas vara vanligt förekommande

5 R Trafikbullerutredning rev Kv. Valsverket, Eskilstuna 5(14) 5. Ljudkrav enligt BBR 5.1. Tabell 7:21c. Dimensionering av byggnadens ljudisolering mot yttre ljudkällor 4 Ekvivalent ljudnivå från trafik eller annan yttre ljudkälla, L paeq (dba) 2 Maximal ljudnivå nattetid L pafmax (dba) 3 Ljudisolering bestäms utifrån fastställda ljudnivåer utomhus så att följande ljudnivåer inomhus inte överskrids 1 I utrymme för sömn, vila eller daglig samvaro I utrymme för matlagning eller personlig hygien Dimensionering kan göras förenklat eller detaljerat enligt SS-EN För ljud från exempelvis blandad gatutrafik och järnvägstrafik i låga hastigheter kan förenklad beräkning genomföras med DnT,Atr värden för byggnadsdelarna. Detaljerade beräkningar väger samman byggnadsdelarnas isolering mot ljud vid olika frekvenser med hänsyn till de aktuella ljudkällorna 2. Avser dimensionerande dygnsekvivalent ljudnivå. Se Boverkets handbok Bullerskydd i bostäder och lokaler. För andra yttre ljudkällor än trafik avses ekvivalenta ljudnivåer för de tidsperioder då ljudkällorna är i drift mer än tillfälligt. 3. Avser dimensionerande maximal ljudnivå som kan antas förekomma mer än tillfälligt under en medelnatt. Med natt menas perioden kl till kl Dimensionering ska göras för de mest bullrande vägfordons-, tåg- och flygplanstyper, samt övrigt yttre ljud exempelvis från verksamheter eller höga röster och skrik så att angivet värde inte överstigs oftare än fem gånger per natt och aldrig mer än 10 db 4. Yttre ljudkällor. Svensk Standard SS 25267:2015. Avsnitt Ljudnivå från trafik och yttre ljudkällor anger i 2:ra stycket exempel på ljudkällor förutom ljud från trafik. Som exempel anges att yttre bullerkällor kan vara lekytor vid daghem och skolor och fritidshem där höga röster och skrik kan antas vara vanligt förekommande

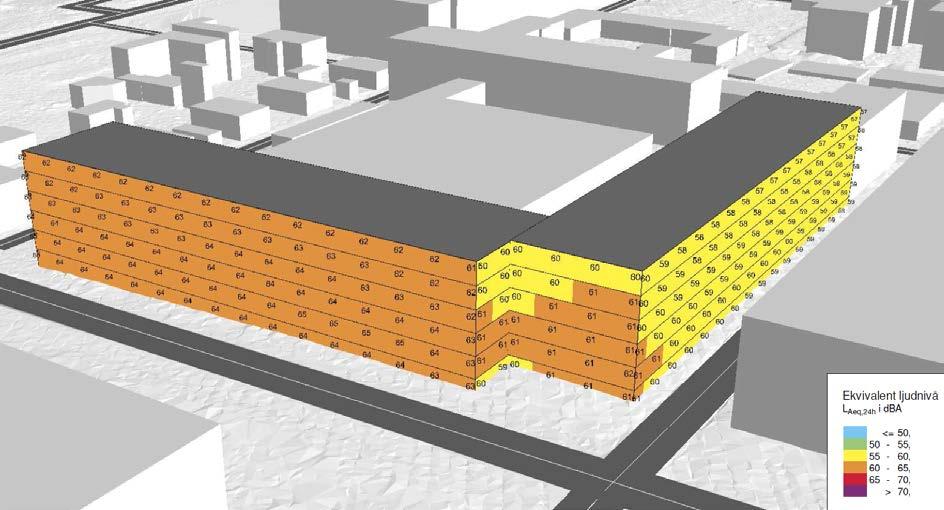

6 R Trafikbullerutredning rev Kv. Valsverket, Eskilstuna 6(14) 6. Bullerberäkningar 6.1. Högsta ekvivalent ljudnivå på fasad från trafikbuller Bild 3 visar ekvivalent ljudnivå på gården 2 meter över mark och på fasad mot Bjursätragatan

7 R Trafikbullerutredning rev Kv. Valsverket, Eskilstuna 7(14) 6.2. Högsta maximala ljudnivå på fasad från trafikbuller Bild 4 visar maximal ljudnivå på gården 2 meter över mark och på fasad mot Bjursätragatan

8 R Trafikbullerutredning rev Kv. Valsverket, Eskilstuna 8(14) 6.3. Ekvivalent ljudnivå på fasader sett från väster Bild 5 visar ekvivalent ljudnivå från trafikbuller på fasader sett från väster

9 R Trafikbullerutredning rev Kv. Valsverket, Eskilstuna 9(14) 6.4. Ekvivalent ljudnivå på fasader sett från öster Bild 6 visar ekvivalent ljudnivå från trafikbuller på fasader sett från öster

10 R Trafikbullerutredning rev Kv. Valsverket, Eskilstuna 10(14) 6.5. Maximal ljudnivå på fasader sett från väster Bild 7 visar maximal ljudnivå från trafikbuller på fasader sett från väster

11 R Trafikbullerutredning rev Kv. Valsverket, Eskilstuna 11(14) 6.6. Maximal ljudnivå på fasader sett från öster Bild 8 visar maximal ljudnivå från trafikbuller på fasader sett från öster

12 R Trafikbullerutredning rev Kv. Valsverket, Eskilstuna 12(14) 7. Ekvivalent ljudnivå på fasad när barn leker på gården 7.1. Högsta ekvivalenta ljudnivå på fasad när barn leker på gården Rademachersgatan Tullgatan Bruksgatan Kungsgatan Bild 9 visar att den ekvivalenta ljudnivån är högre än LpAeq = 50 dba på fasad till bostad när barn som går på förskolan leker på förskolegården. Två barn leker

13 R Trafikbullerutredning rev Kv. Valsverket, Eskilstuna 13(14) 8. Planlösning Kungsgatan LpAeq > 60 dba A > 35 m 2 Bild 11 visar planlösning för lägenhet i korsning Tulegatan Kungsgatan. Ekvivalent ljudnivå på fasad är högre än LpAeq = 60 dba vilket innebär att lägenhetsytan ej får vara större än 35 m 2

14 R Trafikbullerutredning rev Kv. Valsverket, Eskilstuna 14(14) 9. Uteplats på gården På fastighetens gård är den ekvivalenta ljudnivån LpAeq > 50 dba (se bild 9) när barn leker på förskolegården. Detta innebär att en gemensam uteplats för de boende ej kan anläggas på innergården utan att speciella åtgärder utförs t.ex. glasskärmar och glastak 10. Konstruktioner Trafikerad sida och gavlar mot Tullgatan och Kungsgatan För att innehålla ljudkrav enligt BBR inomhus för de mest bullerutsatta delarna så ges följande förslag på ljudklass för yttervägg, fönster/fönsterdörr och eventuella uteluftsdon. Yttervägg ska innehålla lägst ljudklass R w + Ctr = 45 db Fönster ska innehålla lägst ljudklass Rw + Ctr = 45 db Eventuella uteluftsdon ska innehålla lägst ljudklass Dnew+Ctr = 45 db Baksidan För att innehålla ljudkrav enligt BBR inomhus på baksidan så ges följande förslag på ljudklass för yttervägg, fönster/fönsterdörr och eventuella uteluftsdon. Yttervägg ska innehålla lägst ljudklass R w + Ctr = 45 db Fönster ska innehålla lägst ljudklass Rw + Ctr = 35 db Eventuella uteluftsdon ska innehålla lägst ljudklass Dnew+Ctr = 45 db 11. Sammanfattning Ekvivalent ljudnivå på fasad mot den trafikerade gatan Tullgatan är LpAeq 65 dba. Här öppnar sig möjligheten att bygga enkelsidiga bostadslägenheter som är mindre än 35 m 2. Ekvivalent ljudnivå på fasad mot den trafikerade gatan Tullgatan är LpAeq 60 dba. LpAeq 60 dba innebär att valfri planlösning kan väljas. På kvarterets fasader på baksidan så är den ekvivalenta ljudnivån LpAeq 50 dba och den maximala ljudnivån LpAFmax < 70 dba från trafikbuller. Men när barn som går på förskolan och leker på förskolegården så är den ekvivalenta ljudnivån på fasad LpAeq > 50 dba vilket innebär att en gemensam uteplats ej kan anläggas på gården utan att speciella åtgärder utförs t.ex. glasskärmar och glastak När det gäller planbestämmelser så ska de utformas så att ljudkrav enligt BBR kan innehållas. I tabell 7:21c i BBR så anges ljudkrav för bostäder för Dimensionering av byggnadens ljudisolering mot yttre ljudkällor. Yttre ljudkällor enligt Svensk Standard SS 25267:2015. Avsnitt Ljudnivå från trafik och yttre ljudkällor anger i 2:ra stycket exempel på ljudkällor förutom ljud från trafik. Som exempel anges att yttre bullerkällor kan vara lekytor vid daghem och skolor och fritidshem där höga röster och skrik kan antas vara vanligt förekommande
