KV. GYMNASIET 2, KLIPPANS KOMMUN

Transkript

1 Handling 11.3 KV. GYMNASIET 2, KLIPPANS KOMMUN RUMSBESKRIVNING FRFRÅGNINGSUNDERLAG UPPRÄTTAD: Revideringar markeras med kursiv stil Entreprenadform: Utförandeentreprenad Handläggare: Gunnar Palmquist Projektnummer: A-KONSULT FLORETTGATAN 29B BOX SE HELSINGBORG Org Nr: Postgiro: Bankgiro: Telefon: Nat Int Telefax: Nat Int

2 R U M S B E S K R I V N I N G R U 2 / 2 8 GENERELLT I de fall materialleverantörer utarbetat monteringsanvisningar ska dessa följas i tillämpliga delar. UTVÄNDIGT Sockel Cementgrå obehandlad Fasadpanel, foder, knutar mm av trä Röd 5030-Y80R Takstolstassar & underslag Röd 5030-Y80R Konsoler till skärmtak Röd 5030-Y80R U-tak i lastkaj Grå 1500-N Fönsterbleck Tegelröd RAL Y80R Hängrännor Tegelröd RAL Y80R Stuprör Tegelröd RAL Y80R Krönplåtar och övrig plåtbeslagning Tegelröd RAL Y80R Takgenomföringar runt huvar etc Grafitgrå 7005-B20G Taksäkerhet Vfz

3 R U M S B E S K R I V N I N G R U 3 / 2 8 INVÄNDIGT Om ej annat anges ska befintliga väggar som målas målas i glans 12 S 1002-Y Om ej annat anges målas nya väggar i glans 12 S 1002-Y Målning av igensättningar utförs till väggars naturliga skarvar lika anslutande väggar. Om ej annat anges ska rum ha hålkälformade socklar av samma material som anslutande golvbeläggningar. Dörrfoder till träkarmar målas i glans 70. S 0502-Y Tak som målas S 0500-N Akustikundertak monteras enligt separat undertaksritning. Om ej annat anges ska fönstersmygar ges samma ytskikt som anslutande väggar. Horisontella påkörningsskydd på väggar ingår i köksentreprenaden. Rivningar, demonteringar och håltagningar finns förutom i A-handlingar, även i VS-, Vent- och El-handlingar. Erforderliga håltagningar och efterlagningar för vs-, vent- och el-installationer utförs. Erforderlig demontering och återmontering av armaturer och skyltar för att genomföra ommålningsarbeten ingår i entreprenörens åtagande. I rum där målning av väggar angivits i rumsbeskrivningen ska alla målningsbara, ej fabriksbehandlade, ytor målningsbehandlas. Versaler avser nya ytskikt Gemener avser befintligt material och ytskikt. r = material, som rivs d = material, som demonteras och återmonteras

4 R U M S B E S K R I V N I N G R U 4 / 2 8 A 102 VARUMOTTAGNING G Fogfritt massagolv Grå 7120 S Vinkel mellan golv och väggelement, hålkäl av elastisk polyuretanfogmassa V Kakel till fullhöjd Sv Kakel 1935, 10x30, vit blank, liggande. Vit Utåtgående hörn förses med kantskoning av mattborstat rostfritt stål.

5 R U M S B E S K R I V N I N G R U 5 / 2 8 A 103 EMBALLAGE G Fogfritt massagolv Grå 5600 V Kakel till fullhöjd Sv Kakel 1935, 10x30, vit blank, liggande. Vit

6 R U M S B E S K R I V N I N G R U 6 / 2 8 A 104 SOPRUM G Nedre del dammbindes med vre del, Fogfritt massagolv Grå 5600 S V Målas 1500-N T Målas 0500-N 2 st balpressar för kartong och mjukplast. Mil-tek 205TS Kompressor för balpressar monteras på konsoler på vägg mot 101, lastkaj. 1 st Bioprocessor, Fabrikat AB Agrenco modell 100 För att underlätta vid service, ska framför bioprocessorn monteras en lätt demonterbar brygga av gallerdurk. Vfz Ståltrappa med räcke på en sida, steghöjd 20 cm. Vfz

7 R U M S B E S K R I V N I N G R U 7 / 2 8 A 105 KYLRUM G Fogfritt massagolv Blå 7200 S Vinkel mellan golv och väggelement, hålkäl av elastisk polyuretanfogmassa V Prefab sandwichelement enl storköksleverantör Vit T Prefab sandwichelement enl storköksleverantör Vit

8 R U M S B E S K R I V N I N G R U 8 / 2 8 A 106 PASSAGE G Fogfritt massagolv Grå 7120 S Hålkäl av Elastisk polyuretanfogmassa Vinkel mellan golv och väggelement V Kakel till fullhöjd Sv Kakel 1935, 10x30, vit blank, liggande. Vit Utvändiga hörn förses med kantskoning av mattborstat rostfritt stål.

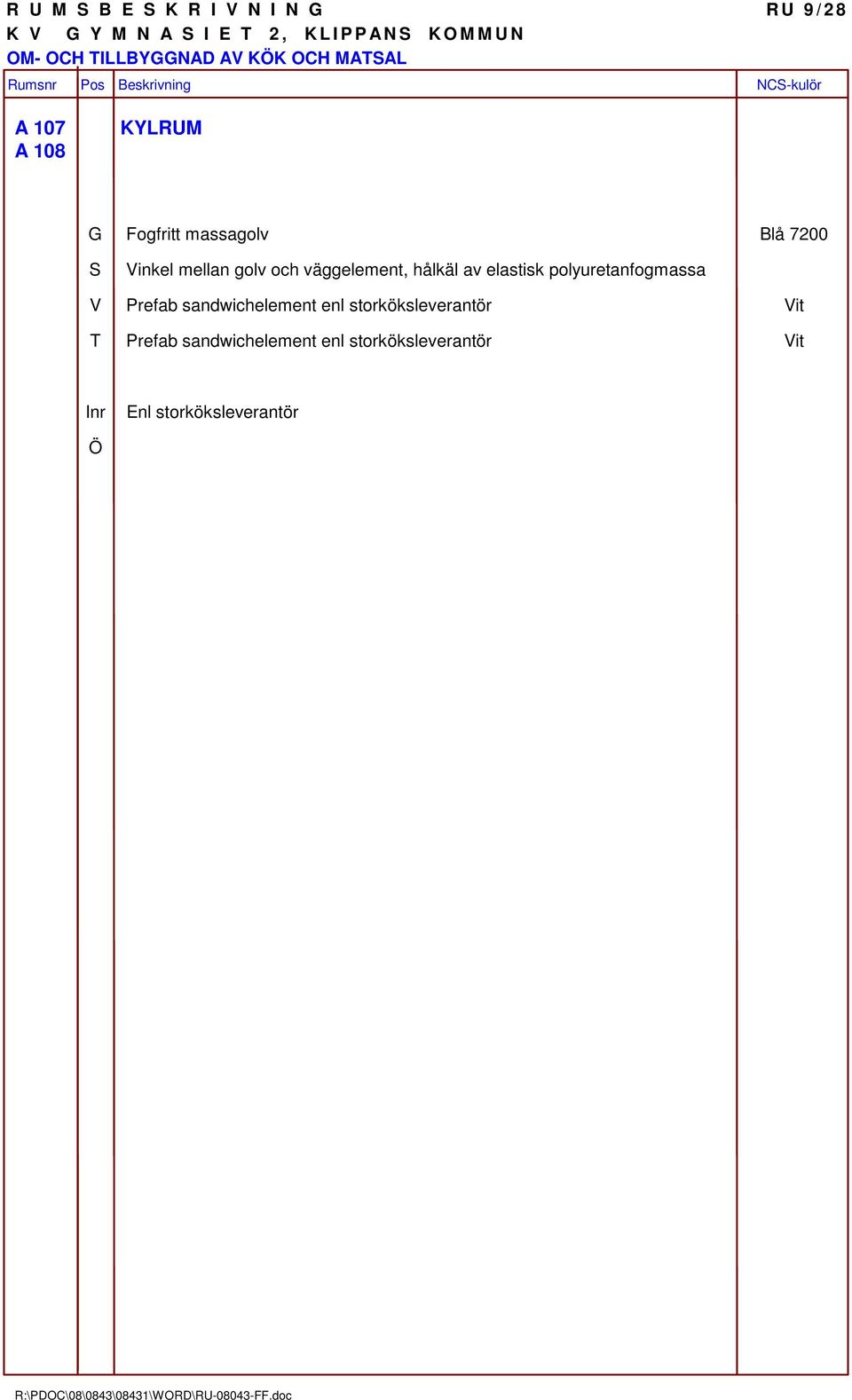

9 R U M S B E S K R I V N I N G R U 9 / 2 8 A 107 A 108 KYLRUM G Fogfritt massagolv Blå 7200 S Vinkel mellan golv och väggelement, hålkäl av elastisk polyuretanfogmassa V Prefab sandwichelement enl storköksleverantör Vit T Prefab sandwichelement enl storköksleverantör Vit

10 R U M S B E S K R I V N I N G R U 1 0 / 2 8 A 109 A 110 FRYSRUM G S Prefab sandwichelement enl storköksleverantör Vinkel mellan golv och väggelement, hålkäl av elastisk polyuretanfogmassa V Prefab sandwichelement enl storköksleverantör Vit T Prefab sandwichelement enl storköksleverantör Vit

11 R U M S B E S K R I V N I N G R U 1 1 / 2 8 A 111 ELC G Homogen plastmatta Tarkett Granit 772 S 1020-Y30R S Uppvikt plastmatta V Målad S 0502-Y Väggsockel under front ska vara 100 mm.

12 R U M S B E S K R I V N I N G R U 1 2 / 2 8 A 112 PAUSRUM G Släta Keramiska plattor 30x30 Sv Kakel , Pietra Serena Beige S Hålkälsplatta 10x30, inkl. ytter-och innerhörn Beige V Vävas och målas NCS S 1000-N Stänkskydd över pentryenhet. Kakel 10x30 Sv Kakel 1936, matt slät Enl. separat uppställningsritning Fönsterbänk, natursten, skiffergrå.

13 R U M S B E S K R I V N I N G R U 1 3 / 2 8 A 112a KONTOR G Släta Keramiska plattor 30x30 Sv Kakel , Pietra Serena Beige S Hålkälsplatta 10x30, inkl. ytter-och innerhörn Beige V Vävas och målas NCS S 1000-N Fönsterbänk, natursten, skiffergrå. Fönsterpersienn

14 R U M S B E S K R I V N I N G R U 1 4 / 2 8 A 113 VINDFÅNG G Släta Keramiska plattor 20x20 Sv Kakel , Bardiglio Grå S Hålkälsplatta 10x30, inkl. ytter-och innerhörn Grå V Vävas och målas S 1000-N

15 R U M S B E S K R I V N I N G R U 1 5 / 2 8 A 114 OMKLÄDNING G Släta Keramiska plattor 30x30 Sv Kakel , Pietra Serena Beige S Hålkälsplatta inkl. ytter-och innerhörn Kulör lika golv. Beige V Vävas och målas NCS S 1000-N Självdragsventilerade omklädningsskåp med lutande ovansida. Benstativ med sittbänk. Dörrar av högtryckslaminat med bygel för hänglås. 3 v + 6 h Stommar vita 3 v + 6 h Dörrar 2pp Sittbänkar Ek Högskåp på benstativ med högtryckslaminerade luckor. 2 v 40 cm garderobskåp med 1 stång + 2 hyllor 2 h 50 cm hyllskåp Stommar Vita Dörrar 2pp Spegel 600x1400 mm på vägg mot A 119

16 R U M S B E S K R I V N I N G R U 1 6 / 2 8 A 115 WC / DUSCH G Släta Keramiska plattor 20x20 Sv Kakel 4230, Modus Beige mörk S V Kakel till fullhöjd 10x30 Sv Kakel 1936, matt slät Bakom toalett o handfat Sv Kakel , matt slät Vit Olivbrun Duschdraperiskena, edning enligt uppställningsritning och byggbeskrivning

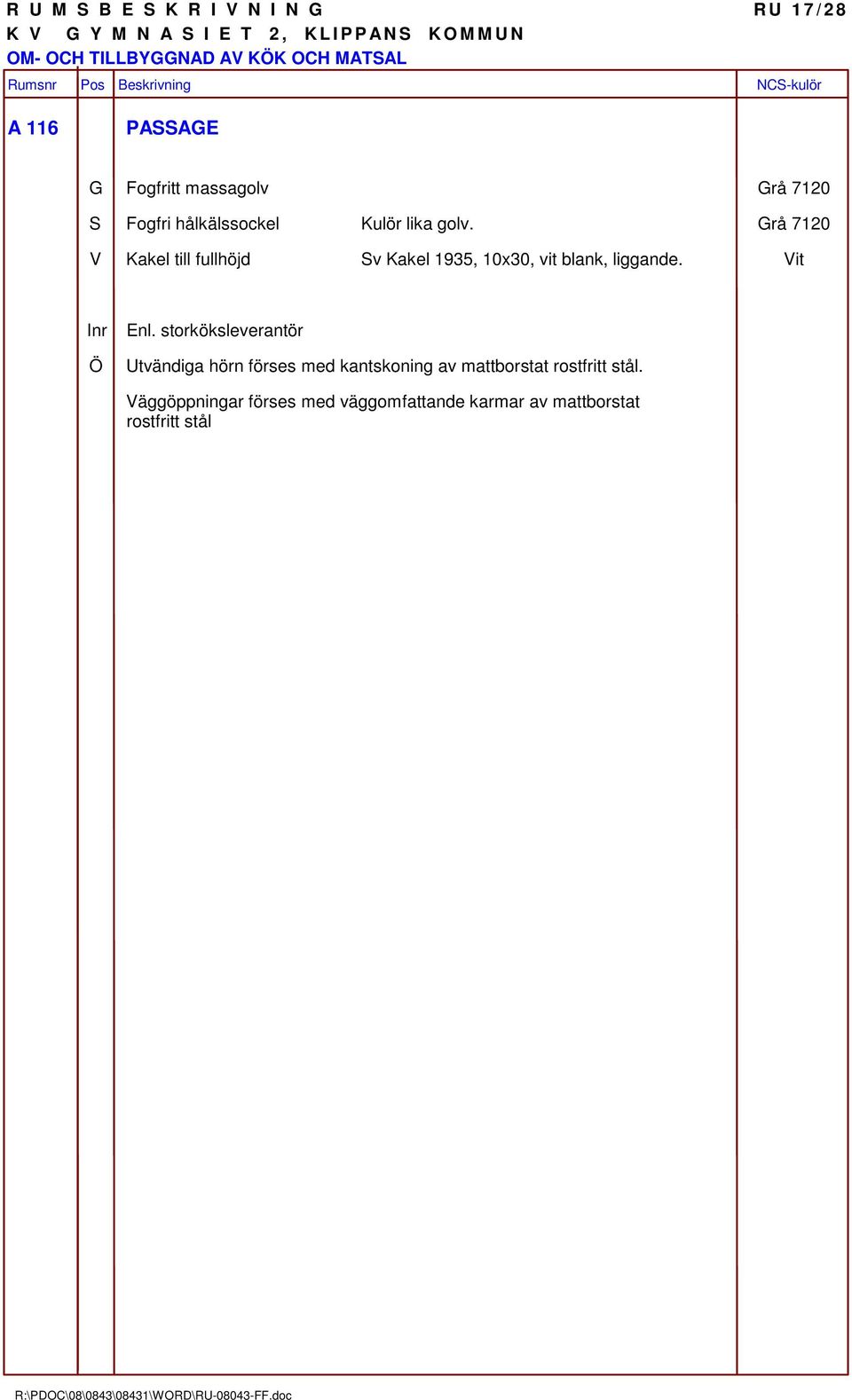

17 R U M S B E S K R I V N I N G R U 1 7 / 2 8 A 116 PASSAGE G Fogfritt massagolv Grå 7120 S Fogfri hålkälssockel Kulör lika golv. Grå 7120 V Kakel till fullhöjd Sv Kakel 1935, 10x30, vit blank, liggande. Vit Enl. storköksleverantör Utvändiga hörn förses med kantskoning av mattborstat rostfritt stål. Väggöppningar förses med väggomfattande karmar av mattborstat rostfritt stål

18 R U M S B E S K R I V N I N G R U 1 8 / 2 8 A 117 STÄD G Fogfritt massagolv Grå 7120 S Fogfri hålkälssockel Kulör lika golv Grå 7120 V Vävas och målas 1502-Y T

19 R U M S B E S K R I V N I N G R U 1 9 / 2 8 A 118 RENSERI G Fogfritt massagolv Gul 5400 S Fogfri hålkälssockel Kulör lika golv. Gul 5400 V Kakel till fullhöjd Sv Kakel 1935, 10x30, vit blank, liggande. Vit Fall på golv under inredning enlig separat golvritning.

20 R U M S B E S K R I V N I N G R U 2 0 / 2 8 A 119 DIET G Fogfritt massagolv Gul 5400 S Fogfri hålkälssockel Kulör lika golv. Gul 5400 V Kakel till fullhöjd Sv Kakel 1935, 10x30, vit blank, liggande. Vit Fall på golv under inredning enlig separat golvritning.

21 R U M S B E S K R I V N I N G R U 2 1 / 2 8 A 120 TORRFRRÅD G Fogfritt massagolv Grå 7120 S Fogfri hålkälssockel Kulör lika golv. Grå 7120 V Kakel till fullhöjd Sv Kakel 1935, 10x30, vit blank, liggande. Vit

22 R U M S B E S K R I V N I N G R U 2 2 / 2 8 A 121a A 121b KK G Fogfritt massagolv Gul 5400 S Fogfri hålkälssockel Kulör lika golv. Gul 5400 V Kakel till fullhöjd Sv Kakel 1935, 10x30, vit blank, liggande. Vit A121a Vägg bakom kokgrytor, mot rum A122a, Kakel till fullhöjd Sv Kakel Amaranto 10x10 Röd Fall på golv under inredning enlig separat golvritning. Gipsinklädnader vid tak av rör och balkar, vävas med microlit och målas. S 0500-N

23 R U M S B E S K R I V N I N G R U 2 3 / 2 8 A 122a A 122b DISKRUM G Fogfritt massagolv Gul 5400 S Fogfri hålkälssockel Kulör lika golv. Gul 5400 V Kakel till fullhöjd Sv Kakel 1935, 10x30, vit blank, liggande Vit I väggöppning för diskinlämning kaklas väggsidorna ut till liv med utsida vägg Ovansida väggöppning förses med en väggomfattande inklädnad av borstad rostfri plåt. A122a Vägg mitt för diskinlämning, mot rum A121b, Kakel till fullhöjd Sv Kakel Amaranto 10x10 Röd Fall på golv under inredning enlig separat golvritning. Gipsinklädnader vid tak av rör och balkar, vävas med microlit och målas. S 0500-N

24 R U M S B E S K R I V N I N G R U 2 4 / 2 8 A 123 SLUSS G Fogfritt massagolv Grå 7120 S Fogfri hålkälssockel Kulör lika golv. Grå 7120 Vinkel mellan golv och väggelement, hålkäl av elastisk polyuretanfogmassa V Kakel till fullhöjd Sv Kakel 1935, 10x30, vit blank, liggande. Vit Utvändiga hörn förses med kantskoning av mattborstat rostfritt stål. Väggöppningar förses med väggomfattande karmar av mattborstat rostfritt stål.

25 R U M S B E S K R I V N I N G R U 2 5 / 2 8 A 124 KYLRUM G Fogfritt massagolv Blå 7200 S Vinkel mellan golv och väggelement, hålkäl av elastisk polyuretanfogmassa V Prefab sandwichelement enl storköksleverantör Vit T Prefab sandwichelement enl storköksleverantör Vit

26 R U M S B E S K R I V N I N G R U 2 6 / 2 8 A 125 DISTR. G Fogfritt massagolv Grå 7120 S Fogfri hålkälssockel Kulör lika golv. Grå 7120 V Kakel till fullhöjd Sv Kakel 1935, 10x30, vit blank, liggande. Vit Utvändiga hörn förses med kantskoning av mattborstat rostfritt stål.

27 R U M S B E S K R I V N I N G R U 2 7 / 2 8 A 126 MATSAL. g - S Furusockel, lika bef FM Kvartsstav, lika bef FM S 0502-Y v V Vävas och målas. S 0502-Y Dörr- o fönsterfoder av furu FM S 0502-Y

28 R U M S B E S K R I V N I N G R U 2 8 / 2 8 A 127 VINDFÅNG. G Homogen plastmatta lika bef S Uppvikt plastmatta Kulör lika golv. V Vävas och målas. --- II ---
