BILAGA: ENKEL RUMSBESKRIVNING SPORTHALLEN

Transkript

1 BILAGA: ENKEL RUMSBESKRIVNING SPORTHALLEN SEKTION KÄLLARPLAN 1 (28)

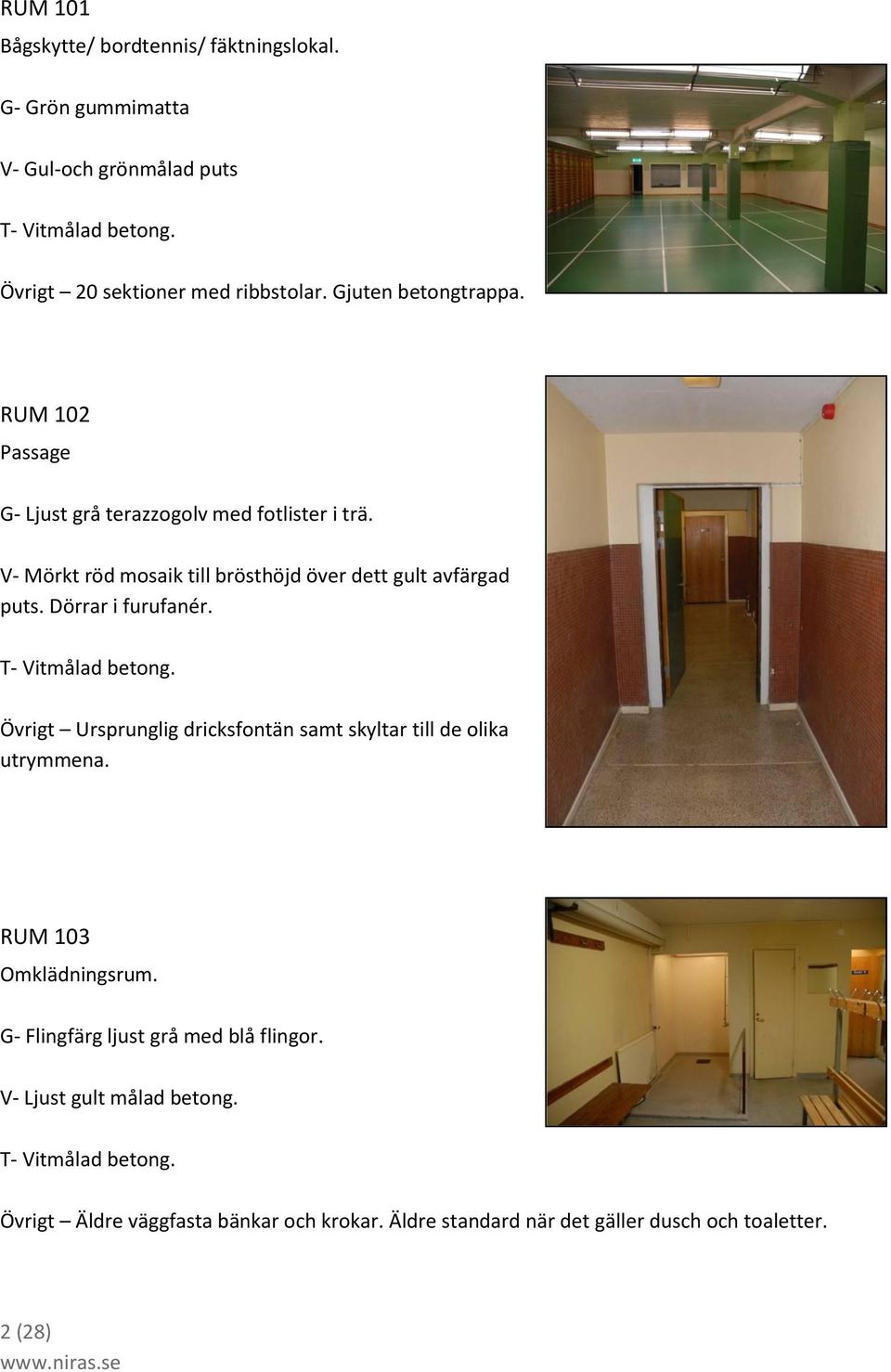

2 RUM 101 Bågskytte/ bordtennis/ fäktningslokal. G- Grön gummimatta V- Gul-och grönmålad puts Övrigt 20 sektioner med ribbstolar. Gjuten betongtrappa. RUM 102 Passage G- Ljust grå terazzogolv med fotlister i trä. V- Mörkt röd mosaik till brösthöjd över dett gult avfärgad puts. Dörrar i furufanér. Övrigt Ursprunglig dricksfontän samt skyltar till de olika utrymmena. RUM 103 Omklädningsrum. G- Flingfärg ljust grå med blå flingor. V- Ljust gult målad betong. Övrigt Äldre väggfasta bänkar och krokar. Äldre standard när det gäller dusch och toaletter. 2 (28)

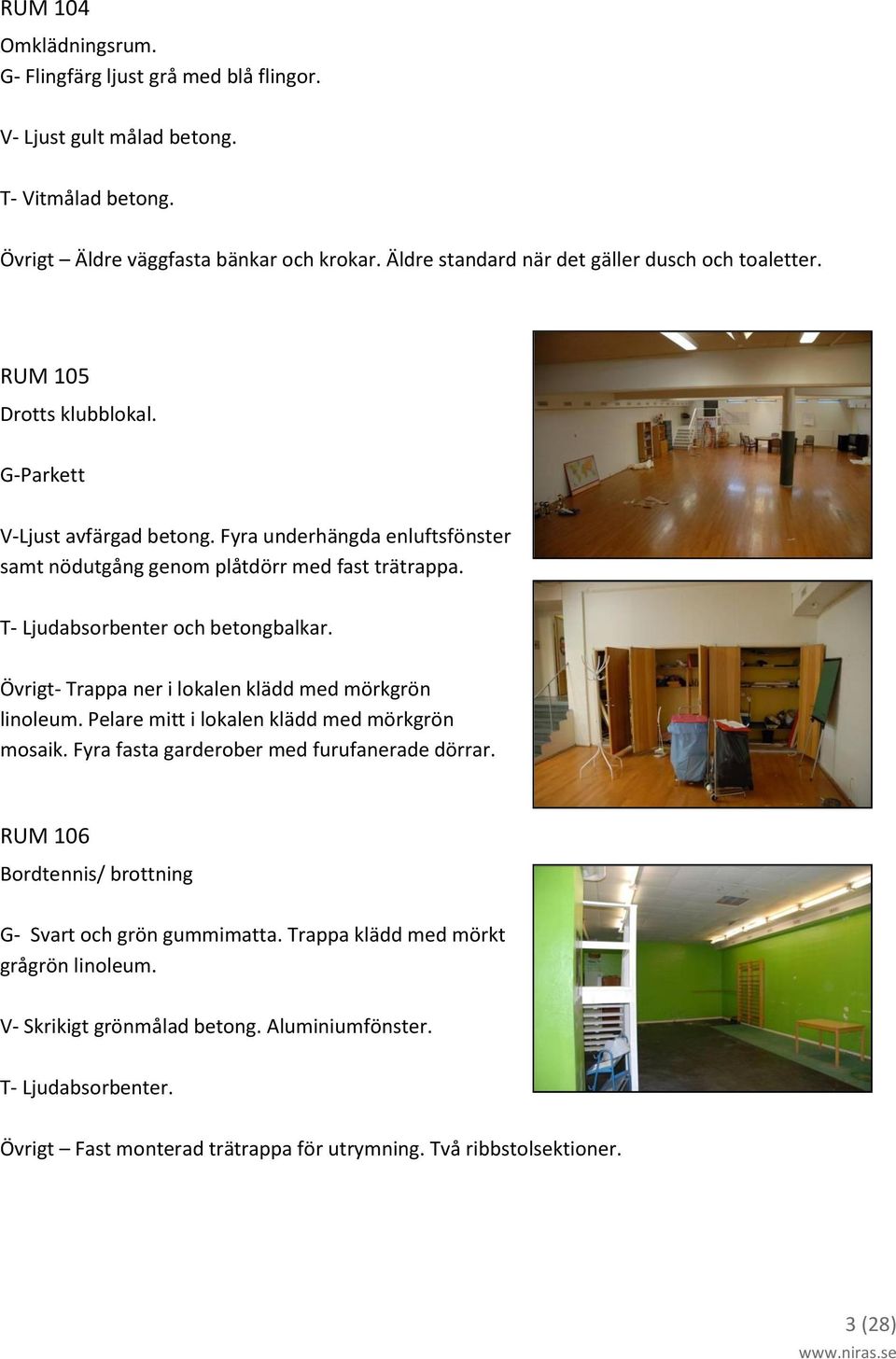

3 RUM 104 Omklädningsrum. G- Flingfärg ljust grå med blå flingor. V- Ljust gult målad betong. Övrigt Äldre väggfasta bänkar och krokar. Äldre standard när det gäller dusch och toaletter. RUM 105 Drotts klubblokal. G-Parkett V-Ljust avfärgad betong. Fyra underhängda enluftsfönster samt nödutgång genom plåtdörr med fast trätrappa. T- Ljudabsorbenter och betongbalkar. Övrigt- Trappa ner i lokalen klädd med mörkgrön linoleum. Pelare mitt i lokalen klädd med mörkgrön mosaik. Fyra fasta garderober med furufanerade dörrar. RUM 106 Bordtennis/ brottning G- Svart och grön gummimatta. Trappa klädd med mörkt grågrön linoleum. V- Skrikigt grönmålad betong. Aluminiumfönster. T- Ljudabsorbenter. Övrigt Fast monterad trätrappa för utrymning. Två ribbstolsektioner. 3 (28)

4 RUM 107 Boxning. G- Mellanblå gummimatta V- Ljust blåmålad betong med röd bård. T- Ljudabsorbenter. Övrigt Boxningsring. Mindre förrådsutrymme i anslutning till rummet. RUM 108 Omklädningsrum. G- Flingfärg ljust grå med blå flingor. V- Ljust gult målad betong. Övrigt Äldre väggfasta bänkar och krokar. Äldre standard när det gäller dusch och toaletter. RUM 109 Omklädningsrum. G- Flingfärg ljust grå med blå flingor. V- Ljust gult målad betong. Övrigt Äldre väggfasta bänkar och krokar. Äldre standard när det gäller dusch och toaletter. 4 (28)

5 RUM 110 Omklädningsrum. G- Flingfärg ljust grå med blå flingor. V- Ljust gult målad betong. Övrigt Äldre väggfasta bänkar och krokar. Äldre standard när det gäller dusch och toaletter. RUM 111 Toaletter. G- Ljust grått terazzogolv med fotlister i trä. V- Ljust grön kulör. Dörrar med furufanér. Övrigt - RUM 112 Dusch. G- Vitgrå kvadratiska terazzoplattor med en sten upp på vägg. V- Vitt kakel T- Ljust blåmålad betong. Övrigt Gammal och sliten standard. Äldre blandare mm. 5 (28)

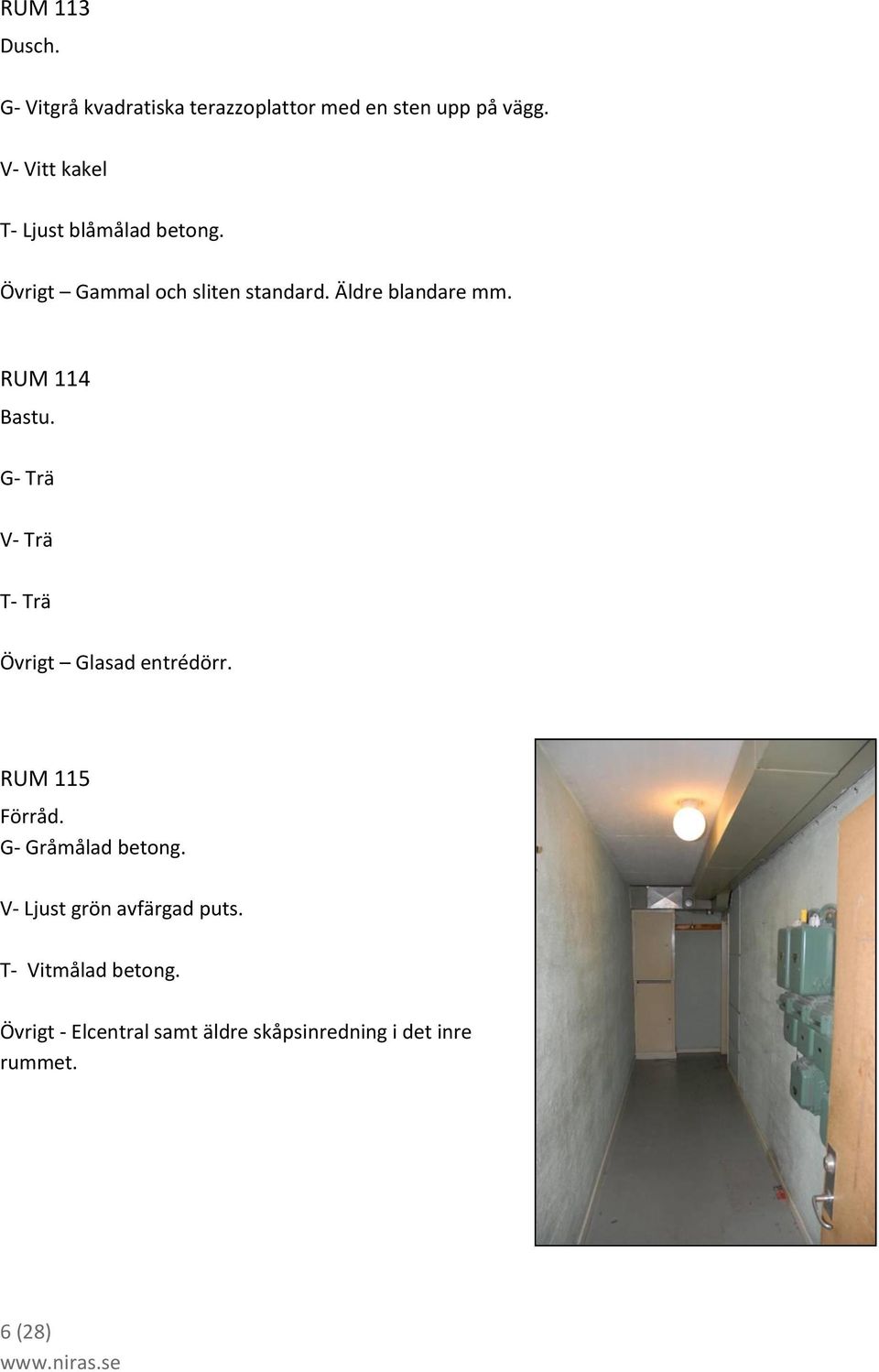

6 RUM 113 Dusch. G- Vitgrå kvadratiska terazzoplattor med en sten upp på vägg. V- Vitt kakel T- Ljust blåmålad betong. Övrigt Gammal och sliten standard. Äldre blandare mm. RUM 114 Bastu. G- Trä V- Trä T- Trä Övrigt Glasad entrédörr. RUM 115 Förråd. G- Gråmålad betong. V- Ljust grön avfärgad puts. Övrigt - Elcentral samt äldre skåpsinredning i det inre rummet. 6 (28)

7 RUM 116 Fläktrum och förvaring. G- Gråmålat betonggolv. V- Rosamålad betong och omålad betong. T- Betong Övrigt - Förvaring främst för fäktare, plåtskåp. RUM 117 Apparatrum. G- Gråmålad betong. V- Vitmålad betong. Övrigt - värmecentral RUM 118 Verkstad och förråd. G- Gråmålad betong. V- Vitmålad betong. Övrigt - Förvaring. 7 (28)

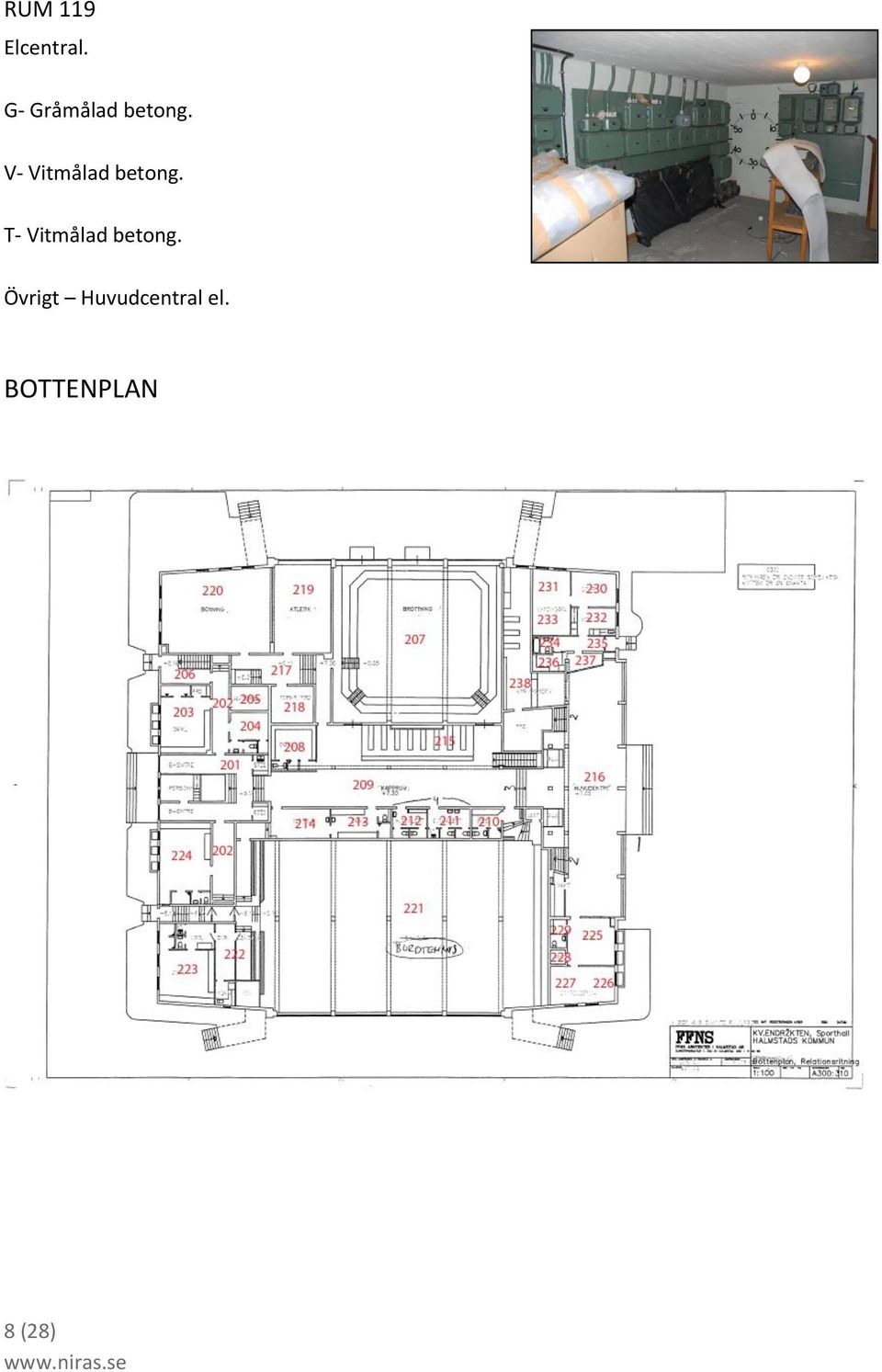

8 RUM 119 Elcentral. G- Gråmålad betong. V- Vitmålad betong. Övrigt Huvudcentral el. BOTTENPLAN 8 (28)

9 RUM 201 B- entré G- Mörkt grå terazzo med gul och svart ballast. Uppdelad med fris och tvärgående band av svart terazzo. Väggen är skodd med en ca 10 cm hög terazzoplatta i anslutning till golv. Nedfällda gummimattor vid entrédörrarna. Trappa till foajé B i svart terrazzo med räcke i stål med handledare i trä. V- Ljust beige avfärgad puts, Ursprungliga dörrpartier i teak med glas och rostfria sparkplåtar. T- Roströd avfärgad puts. Övrigt Under trappan finns ett mindre personalutrymme med pentry och förråd. 9 (28)

10 RUM 202 Passager G- Grön linoleummatta V- Ljust gulavfärgad puts. Dörrar är målade mellangrå. Övrigt RUM 203 Omklädningsrum G- Grå flingfärg med blå flingor. V- Vitmålad betong, gul flingfärg i dusch. Dörrar med furufaner. Övrigt Fast inredning från tal. RUM 204 Sjukrum. G- Grågrön linoleummatta. WC _ gråblå flingfärg. V- Vitmålad puts, tidigare målad i en olivgrön kulör. Wc blåmålad åuts. T- Vitmålad puts. Övrigt I rummet finns viss äldre sjukvårdsutrustning, ett mindre förråd samt vatten och avlopp. I anslutning till finns en mindre toalett. 10 (28)

11 RUM 205 Materialrum. G- Gråmålad betong. V- Rosa/ persikomålad betong. T- Rosa/ persikomålad betong. Övrigt: RUM 206 Entré- passage - trapphus. G- Beige klinker V- Riven puts målad ljusgrön/ mörkgrön. Glasad entrédörr i trä med kvadratiskt överljus. T- Vitmålad puts Övrigt Trappräcken i enkelt smide med överliggare i trä. 11 (28)

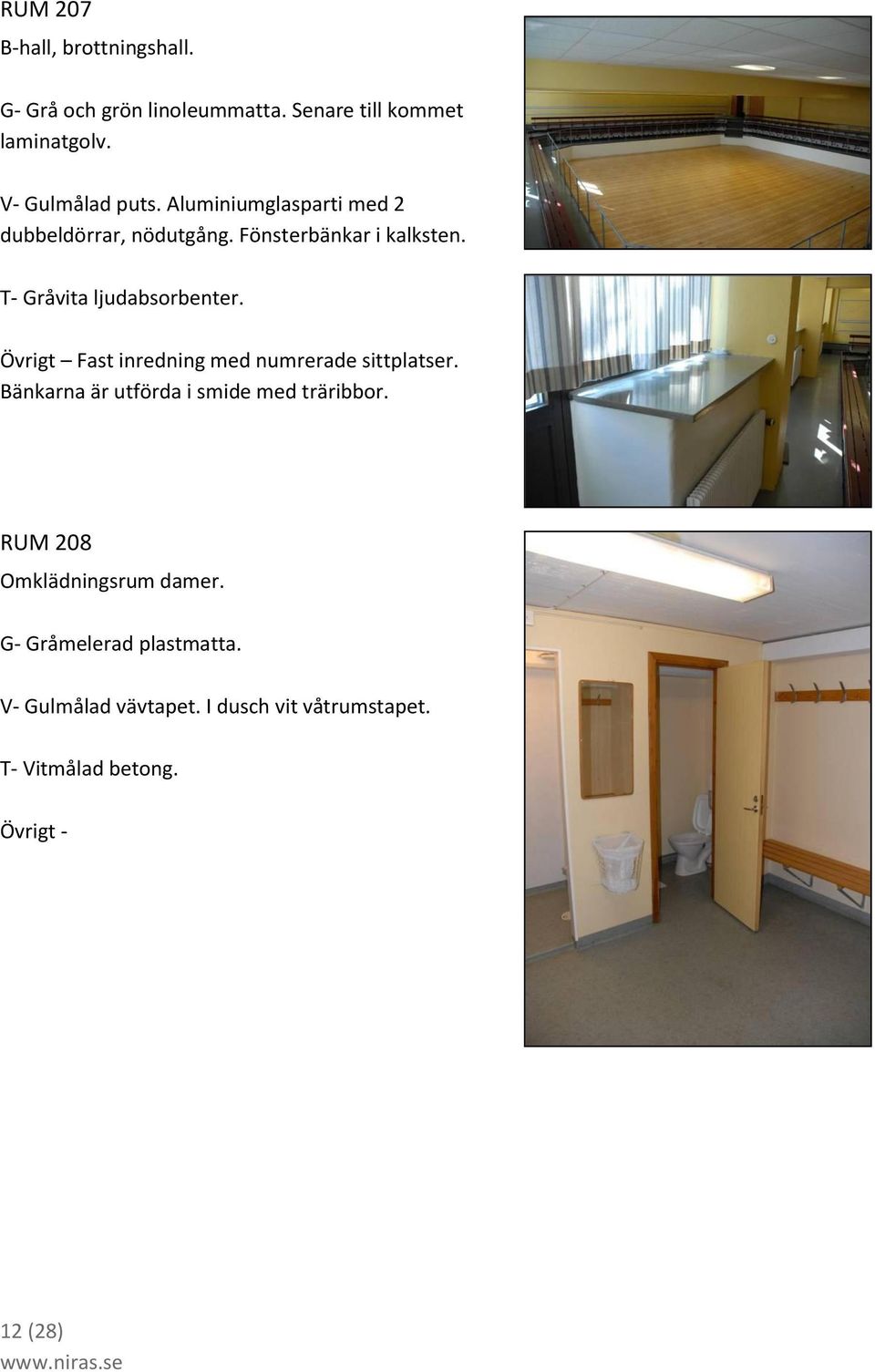

12 RUM 207 B-hall, brottningshall. G- Grå och grön linoleummatta. Senare till kommet laminatgolv. V- Gulmålad puts. Aluminiumglasparti med 2 dubbeldörrar, nödutgång. Fönsterbänkar i kalksten. T- Gråvita ljudabsorbenter. Övrigt Fast inredning med numrerade sittplatser. Bänkarna är utförda i smide med träribbor. RUM 208 Omklädningsrum damer. G- Gråmelerad plastmatta. V- Gulmålad vävtapet. I dusch vit våtrumstapet. Övrigt - 12 (28)

13 RUM 209 Passage Korridor G- Rostrött terrazzogolv, med gul och grå ballast, lagt med fris och tvärgående band av svart terrazzo. V- stående vit räfflad klinker. Nyare väggar i vävsatt gips. Övrigt I anslutning till brottningshallen har ett förråd byggts. RUM 210 Toalett/ förråd G- Mörkgrå lioleumplattor V- Rosamålad betong, vitt kakel i dusch T- Rosamålad betong. Övrigt. Har senaste tiden använts som förråd för bordtennisklubben. RUM 211 Damtoalett G- Grå terrazzoplattor i det yttre rummet samt gjuten grå terrazzo i toaletterna. V- Mörkt bått rektangulärt kakel och ljust blåmålad puts i toaletterna. T- Vitmålad puts. Övrigt: Städrum med grovvask, väggar i roströd målad puts och golv med grå cementplattor. 13 (28)

14 RUM 212 Herrtoalett G- Grått terrazzogolv kantsatt med terrazzoplatta. V- Vitt kakel och ljust gulmålad puts. T- Vit puts Övrigt: RUM Omklädningsrum. G- Blå flingfärg V- Vitmålad betong T- Vitmålad betong Övrigt: Fast inredning från 80-talet. RUM 215 I korridoren senare tillkommet förråd. Låst vid inventering. 14 (28)

15 RUM 216 A- entré, Huvudentré, med trapphus till foajé G- Mörkt grå terrazzo med svart terrassofris och fältindelning. Trappor i svart terrazzo. V- Ljust gul puts T- Vit puts samt ljudabsorbenter. Övrigt: Ytterentré genom 6 st bruneloxerade alumniumpartier. Uppglasat väggparti i väster nu inbyggt i kontorsavdelning. Två mindre kiosker i anslutning till trapporna till A- foajé. Mosaiker av Sven Jonson i trapphusen. 15 (28)

16 RUM 217 Passage trapphus G- Beige klinker V- Gulmålad puts, tidigare olivgrön. T- Grå puts Övrigt: Räcken i smide med handledare av trä. RUM 218 Förrådsrum. G- Betong V- Betong T- Betong Övrigt: fast förrådsinredning. RUM 219 Dans boxning G- Beigemålat, smalt, spontat trägolv. V- Blå puts T- Ljudabsorbenter med infällda lysrörsarmaturer. Övrigt: Handledare för dansträning. Brädsatt sockel av fernissad fur. Fäste för boxboll. Öppen mot (28)

17 RUM 220 Dans - boxning G- Beigemålat, smalt, spontat trägolv. V- Gul puts T- Ljudabsorbenter med infällda lysrörsarmaturer. Övrigt: Handledare för dansträning. 6 ribbstolssektioner. Fast trappa till nödutgång. Takfäste för taljor och block. Fäste för boxboll. RUM 221 Bordtennis/ gamla bowlinghallen. G- Gummigolv samt parkett V- Blåmålad betong med röd bård. Fast arkitekturbunden konst av W Bjelke-Petersen. T- Ljudabsorbenter Övrigt: Förhöjt podie vid entré från 214. Entrékorridor mot norr med trappa i röd terazzo. RUM 222 Klubbkontor, tidigare del av bowlinghallen. G- Plastmatta V- Blåmålad väv T- Obehandlad furupanel. Övrigt: 17 (28)

18 RUM 223, 224 Omklädningsrum. G- Blå flingfärg V- Beige puts T- Vit puts Övrigt: tals inredning. RUM 225, 226, 227 Kontor i anslutning till entré. G- Plastmatta V- Ljusgul väggfärg T- Ljudabsorbenter, puts Övrigt: Äldre igensatt kioskparti i 225. RUM 228 Valv. G- Brun linoleum V- Ljusgul puts T- Ljusgul puts. Övrigt: Valvdörr i stål. 18 (28)

19 RUM 229 Toalett och kapprum. G- Terrazzogolv på toalett, plastmatta i kapprum. V- Vit puts T- Vit puts Övrigt: RUM 230, 231 Kontor personal G- Korkmatta V- Tapet T- Puts Övrigt: enkel kontorsinredning med hyllor mm. RUM 232 Kök personal G- Korkmatta V- Vävtapet T- Vit puts Övrigt: Original köksinredning från 1955, även spis. 19 (28)

20 RUM 233 Omklädningsrum anställda. G- Plastmatta V- Vävtapet T- Puts Övrigt: Enkla plåtskåp RUM 234 Toalett. G- Klinkers V- Kakel och vävtapet T- Puts Övrigt: RUM 235 Entrépassage. G- Korkmatta V- Vävtapet T- Puts Övrigt: 20 (28)

21 RUM 236 Omklädningsrum anställda. G- Röd våtrumsmatta V- vävtapet T- puts Övrigt: RUM 237 Kansli och kontor. G- Korkmatta V- putsade väggar samt glasparti mot entréhall. T- Puts. Övrigt: Styrning av ljus och el i byggnaden. RUM 238 Förråd. G- Grön linoleum och betong V- Betong T- Betong Övrigt: Förråd med förvaring av virke med mm. för vaktmästarna. Även mindre verkstad. 21 (28)

22 FOAJÉPLAN RUM 301 B- foajé. G- Motsvarande terrazzogolv likt andra delar av B entré, mörkt grå terrazzo med gul och svart ballast. Uppdelad med fris och tvärgående band av svart terrazzo. Väggen är skodd med en ca 10 cm hög terrazzoplatta i anslutning till golv V- Beigemålad puts, tidigare vitt. Yttervägg med bevarade teak fönsterpartier. Fyra partier med åtta lufter i varje. Sidohängda underbågar och underhängda överbågar. T- Ljudabsorbenter samt vit lockpanel. Övrigt: Inredning i form av fasta fönsterbänkar och lösa försäljningsdiskar av äldre snitt. 22 (28)

23 RUM 302, 303 Förråd/materialrum. G- Målad betong V- Vitmålad betong Övrigt: Viss enkel fast lagerinredning. RUM 304 Domarrum och omklädning. G- Gulbeige flingfärg i omklädningsdel, blågrå flingfärg i entré och dusch V- Vit puts. Vitt kakel i dusch. Blå puts i toalett. T- Vit puts Övrigt RUM 305, 307 Omklädningsrum. G- Blågrå flingfärg V- Vit puts T- Vit puts Övrigt: äldre fast inredning. 23 (28)

24 RUM 306, 308 Passage. G- Grå linoleum V- Gul puts T- Vit puts Övrigt: RUM 309 A- foajé. G- Bunröd terrazzo med gul och svart ballast. Uppdelad med fris och tvärgående band av svart terrazzo. Väggen är skodd med en ca 10 cm hög terrazzoplatta i anslutning till golv V-Rosa puts, dörrar omklädda med laminat. T- Vit puts Övrigt: Aluminiumfönsterpartier, fönsterbänkar i sen. Försäljningsdiskar av äldre snitt. RUM 310 Klubbrum. G- Plastmatta V- Vävtapet T- Ljudabsorbenter Övrigt: 24 (28)

25 RUM 311 Förråd. G- Betonggolv V- Gulmålad puts T- Gulmålad puts Övrigt: vikdörr/vägg mot 310. RUM 312 Kök och disk. G- Mörkt grå lioleumplattor V- Puts T- Masonit. Övrigt. Fast köksinredning från 1950-talet RUM 313, 314, 315 Toalett. G- grå terrazzo V- Vitt kakel, dörrar med furufanér. T- vit puts Övrigt: Ursprungligt toalettporslin, beslag mm. 25 (28)

26 LÄKTARPLAN RUM 401, LÄKTARE B G- Gråmålad betong i läktare. Entréer av mörkgrå terrazzo med svart fris och indelning. V- Tegelröd puts. Kvadratiska enluftsfönster. Fönsterbänkar i konststen. Flera av fönstren täckta med masonit på insidan. T- Ljudabsorbenter. Övrigt: Stolsinredning från talet i blått och rött. Enkla domarbås. 26 (28)

27 RUM 402 Klubbrum. G- Tegelröda linoleumplattor V- Vitmålad puts. T- Vitmålad puts. Övrigt: RUM 403, 404 Toaletter. G- grå klinker V- Vitt kakel, dörrar med furufanér. T- vit puts Övrigt: Ursprungligt toalettporslin, beslag mm. RUM 405 Speakerbås. G- Grå linoleumplattor V- Vit puts T- Vit puts Övrigt: Äldre fastinredning med bänkar och hurts. Äldre speakeranläggning. 27 (28)

28 RUM 406 VIP rum. G- Röd heltäckningsmatta V- Vitmålad gips. Enkelt glasparti mot hall. T- Ljudabsorbenter i nedpendlat undertak. Övrigt: Inrett under senaste 20 åren. 28 (28)
