Teknisk beskrivning. 1.0 Stomme. 1.1 Bottenbjälklag, modulgolv

Transkript

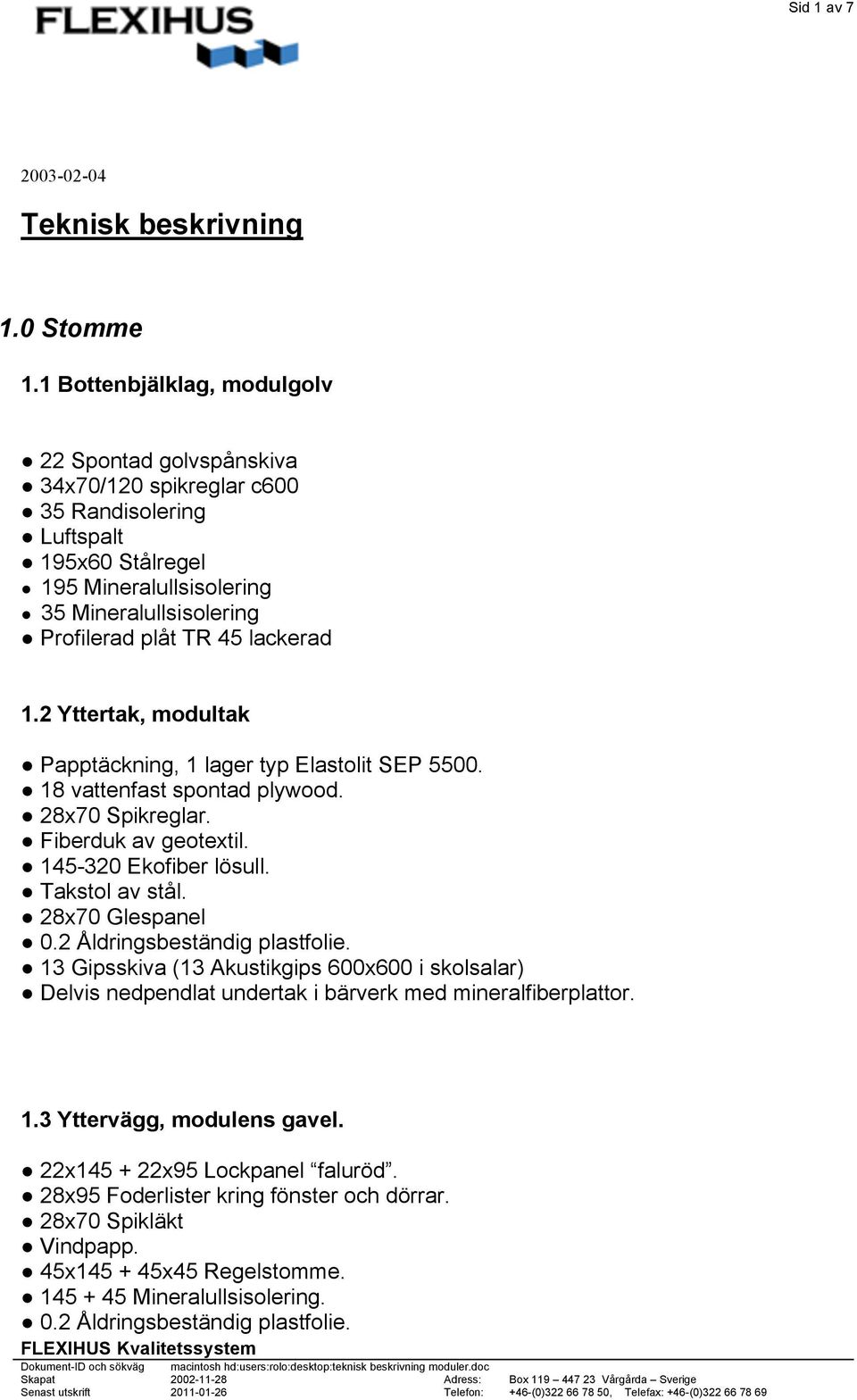

1 Sid 1 av Teknisk beskrivning 1.0 Stomme 1.1 Bottenbjälklag, modulgolv 22 Spontad golvspånskiva 34x70/120 spikreglar c Randisolering Luftspalt 195x60 Stålregel 195 Mineralullsisolering 35 Mineralullsisolering Profilerad plåt TR 45 lackerad 1.2 Yttertak, modultak Papptäckning, 1 lager typ Elastolit SEP vattenfast spontad plywood. 28x70 Spikreglar. Fiberduk av geotextil Ekofiber lösull. stol av stål. 28x70 Glespanel 0.2 Åldringsbeständig plastfolie. 13 Gipsskiva (13 Akustikgips 600x600 i skolsalar) Delvis nedpendlat undertak i bärverk med mineralfiberplattor. 1.3 Yttervägg, modulens gavel. 22x x95 Lockpanel faluröd. 28x95 Foderlister kring fönster och dörrar. 28x70 Spikläkt Vindpapp. 45x x45 Regelstomme Mineralullsisolering. 0.2 Åldringsbeständig plastfolie.

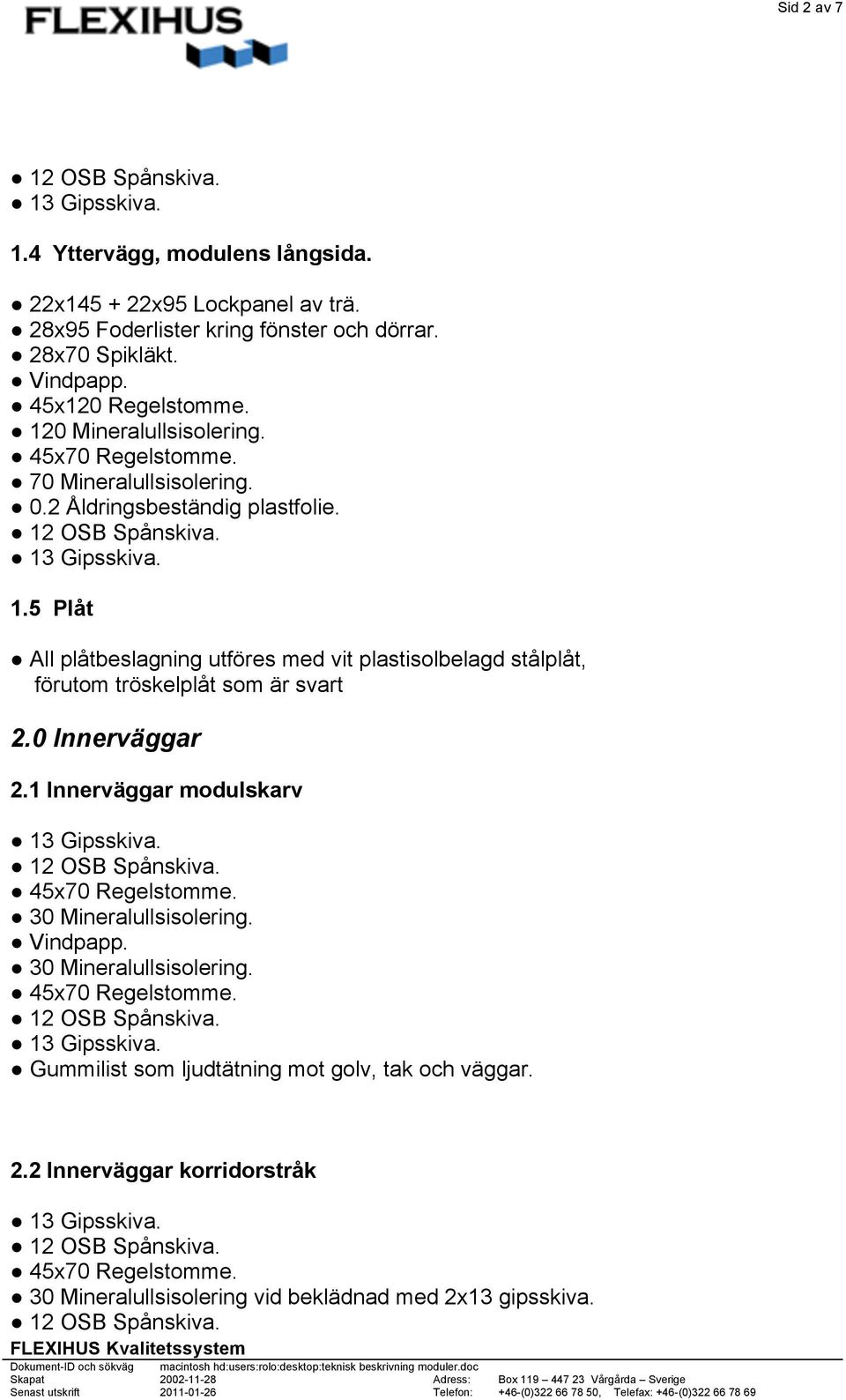

2 Sid 2 av Yttervägg, modulens långsida. 22x x95 Lockpanel av trä. 28x95 Foderlister kring fönster och dörrar. 28x70 Spikläkt. Vindpapp. 45x120 Regelstomme. 120 Mineralullsisolering. 70 Mineralullsisolering. 0.2 Åldringsbeständig plastfolie. 1.5 Plåt All plåtbeslagning utföres med vit plastisolbelagd stålplåt, förutom tröskelplåt som är svart 2.0 Innerväggar 2.1 Innerväggar modulskarv 30 Mineralullsisolering. Vindpapp. 30 Mineralullsisolering. Gummilist som ljudtätning mot golv, tak och väggar. 2.2 Innerväggar korridorstråk 30 Mineralullsisolering vid beklädnad med 2x13 gipsskiva.

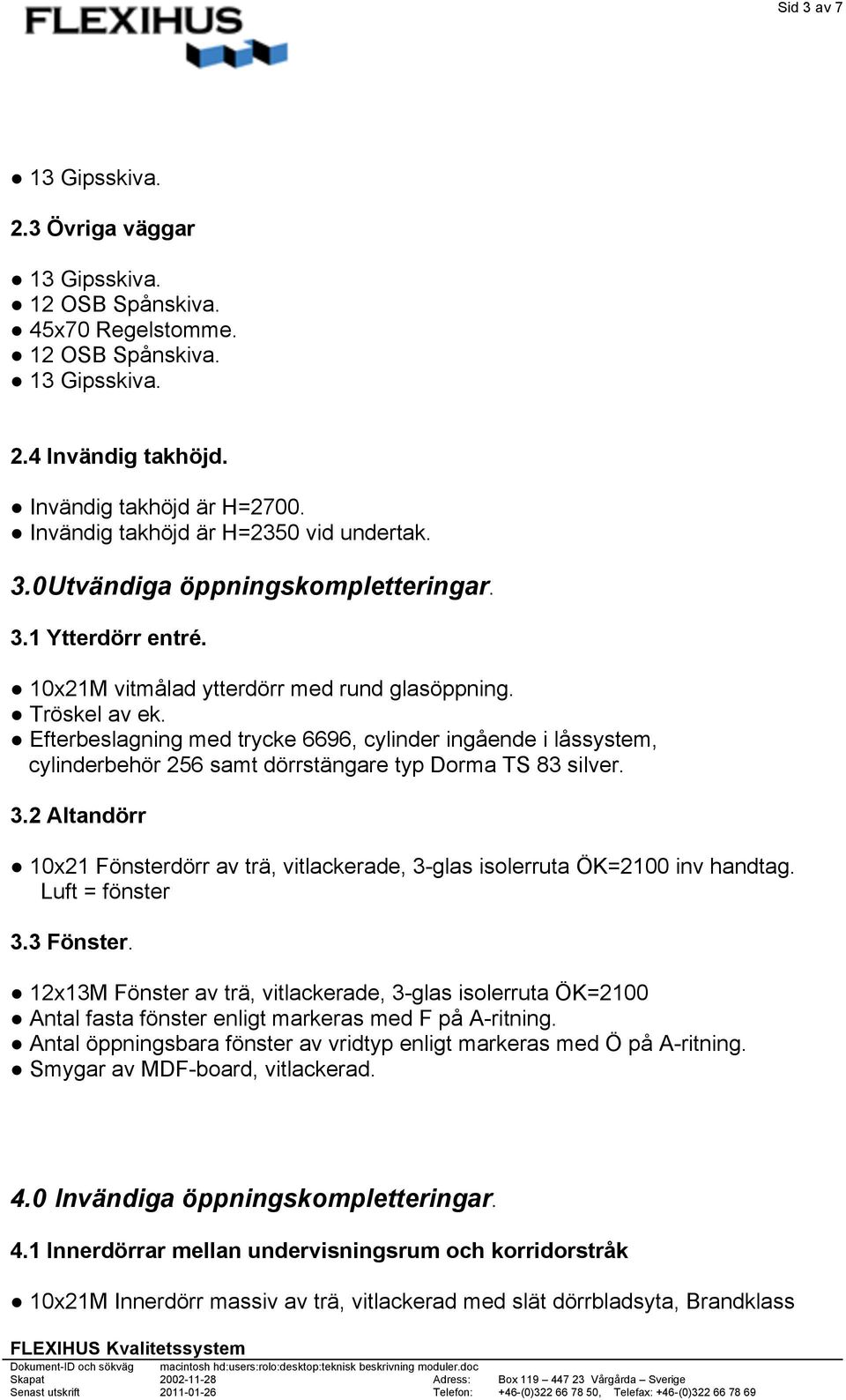

3 Sid 3 av Övriga väggar 2.4 Invändig takhöjd. Invändig takhöjd är H=2700. Invändig takhöjd är H=2350 vid undertak. 3.0 Utvändiga öppningskompletteringar. 3.1 Ytterdörr entré. 10x21M vitmålad ytterdörr med rund glasöppning. Tröskel av ek. Efterbeslagning med trycke 6696, cylinder ingående i låssystem, cylinderbehör 256 samt dörrstängare typ Dorma TS 83 silver. 3.2 Altandörr 10x21 Fönsterdörr av trä, vitlackerade, 3-glas isolerruta ÖK=2100 inv handtag. Luft = fönster 3.3 Fönster. 12x13M Fönster av trä, vitlackerade, 3-glas isolerruta ÖK=2100 Antal fasta fönster enligt markeras med F på A-ritning. Antal öppningsbara fönster av vridtyp enligt markeras med Ö på A-ritning. Smygar av MDF-board, vitlackerad. 4.0 Invändiga öppningskompletteringar. 4.1 Innerdörrar mellan undervisningsrum och korridorstråk 10x21M Innerdörr massiv av trä, vitlackerad med slät dörrbladsyta, Brandklass

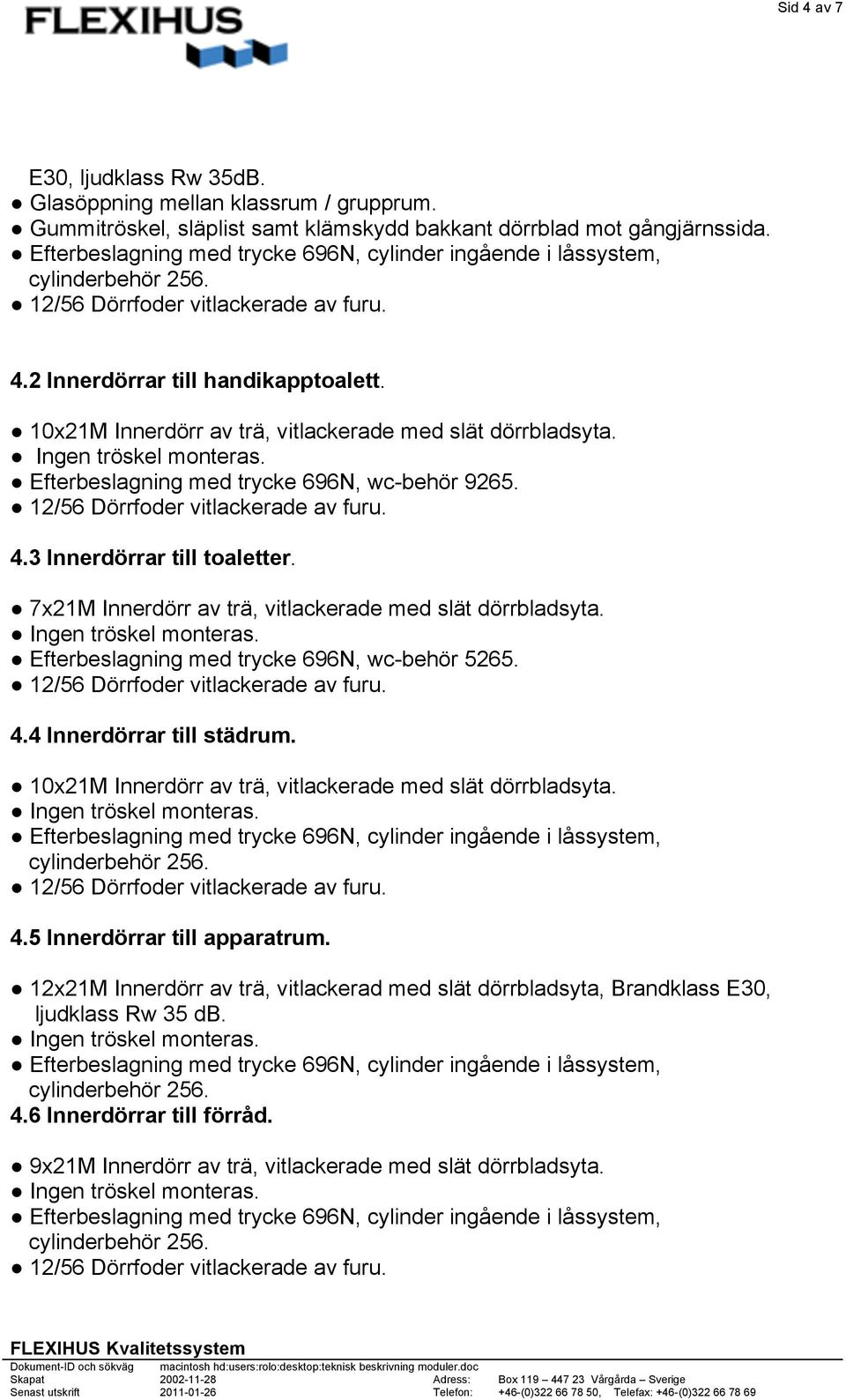

4 Sid 4 av 7 E30, ljudklass Rw 35dB. Glasöppning mellan klassrum / grupprum. Gummitröskel, släplist samt klämskydd bakkant dörrblad mot gångjärnssida. 4.2 Innerdörrar till handikapptoalett. 10x21M Innerdörr av trä, vitlackerade med slät dörrbladsyta. Efterbeslagning med trycke 696N, wc-behör Innerdörrar till toaletter. 7x21M Innerdörr av trä, vitlackerade med slät dörrbladsyta. Efterbeslagning med trycke 696N, wc-behör Innerdörrar till städrum. 10x21M Innerdörr av trä, vitlackerade med slät dörrbladsyta. 4.5 Innerdörrar till apparatrum. 12x21M Innerdörr av trä, vitlackerad med slät dörrbladsyta, Brandklass E30, ljudklass Rw 35 db. 4.6 Innerdörrar till förråd. 9x21M Innerdörr av trä, vitlackerade med slät dörrbladsyta.

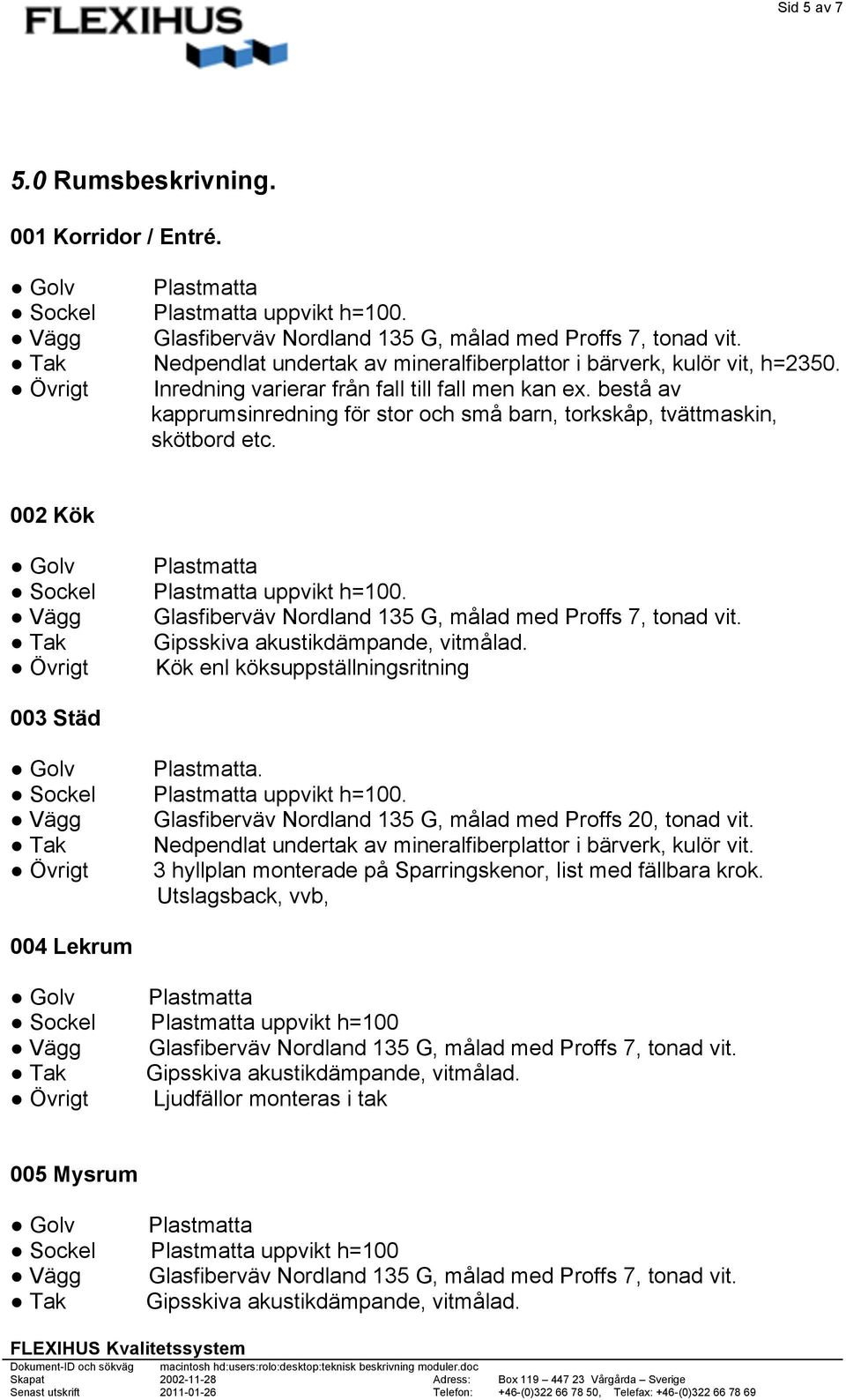

5 Sid 5 av Rumsbeskrivning. 001 Korridor / Entré. Plastmatta Glasfiberväv Nordland 135 G, målad med Proffs 7, tonad vit. Nedpendlat undertak av mineralfiberplattor i bärverk, kulör vit, h=2350. Inredning varierar från fall till fall men kan ex. bestå av kapprumsinredning för stor och små barn, torkskåp, tvättmaskin, skötbord etc. 002 Kök Plastmatta Glasfiberväv Nordland 135 G, målad med Proffs 7, tonad vit. Gipsskiva akustikdämpande, vitmålad. Kök enl köksuppställningsritning 003 Städ Plastmatta. Glasfiberväv Nordland 135 G, målad med Proffs 20, tonad vit. Nedpendlat undertak av mineralfiberplattor i bärverk, kulör vit. 3 hyllplan monterade på Sparringskenor, list med fällbara krok. Utslagsback, vvb, 004 Lekrum Gipsskiva akustikdämpande, vitmålad. Ljudfällor monteras i tak 005 Mysrum Gipsskiva akustikdämpande, vitmålad.

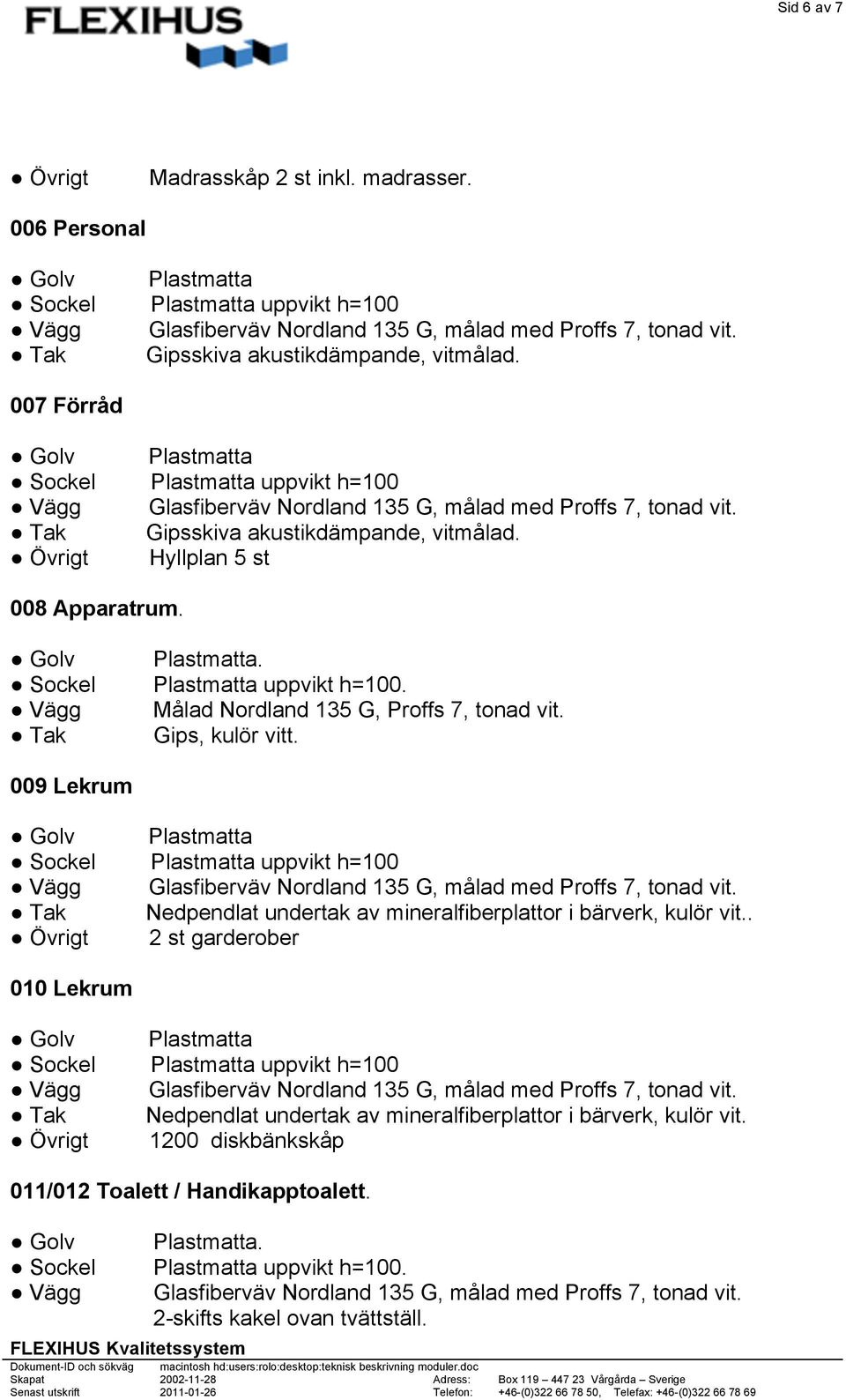

6 Sid 6 av 7 Madrasskåp 2 st inkl. madrasser. 006 Personal Gipsskiva akustikdämpande, vitmålad. 007 Förråd Gipsskiva akustikdämpande, vitmålad. Hyllplan 5 st 008 Apparatrum. Plastmatta. Målad Nordland 135 G, Proffs 7, tonad vit. Gips, kulör vitt. 009 Lekrum Nedpendlat undertak av mineralfiberplattor i bärverk, kulör vit.. 2 st garderober 010 Lekrum Nedpendlat undertak av mineralfiberplattor i bärverk, kulör vit diskbänkskåp 011/012 Toalett / Handikapptoalett. Plastmatta. Glasfiberväv Nordland 135 G, målad med Proffs 7, tonad vit. 2-skifts kakel ovan tvättställ.

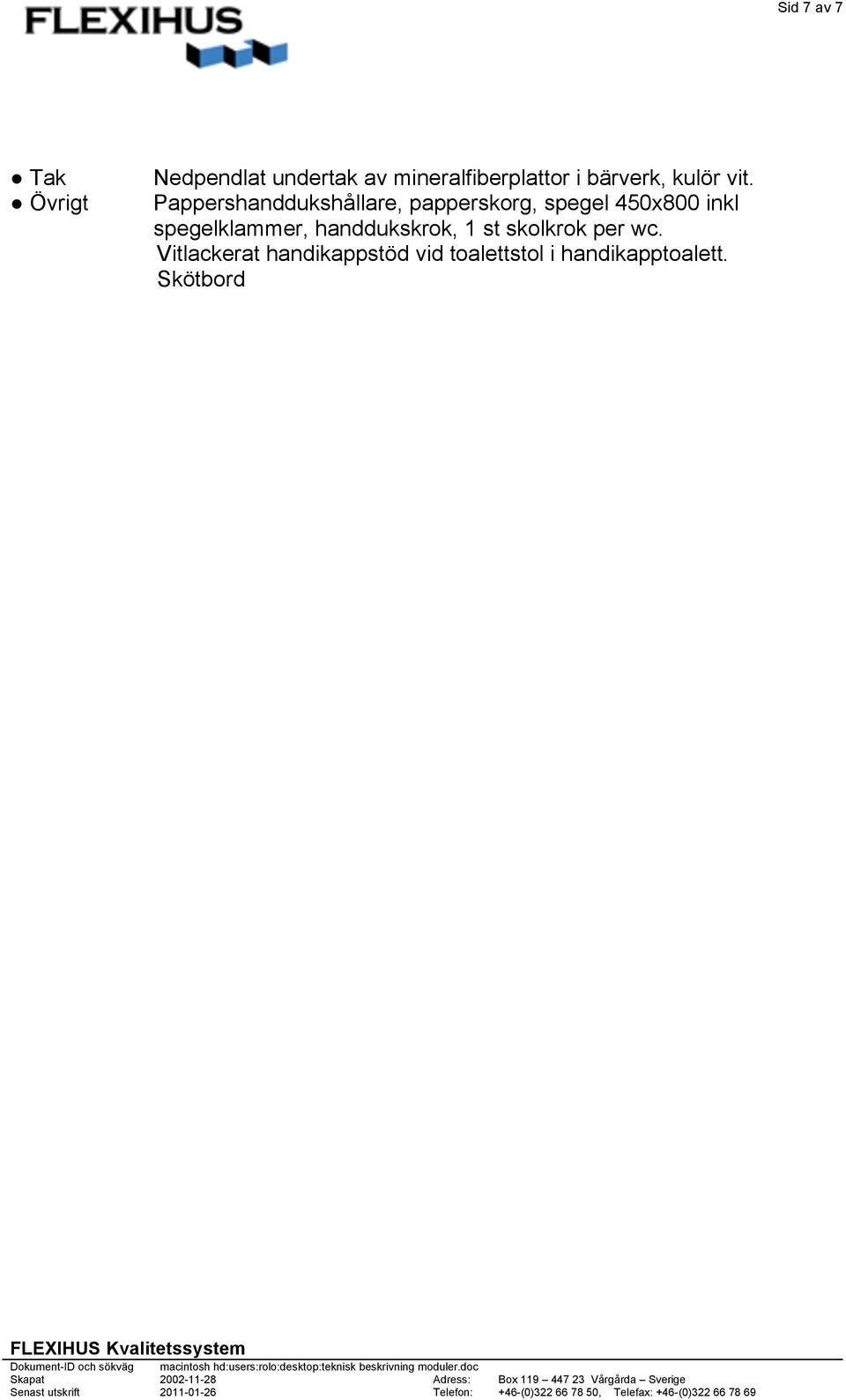

7 Sid 7 av 7 Nedpendlat undertak av mineralfiberplattor i bärverk, kulör vit. Pappershanddukshållare, papperskorg, spegel 450x800 inkl spegelklammer, handdukskrok, 1 st skolkrok per wc. Vitlackerat handikappstöd vid toalettstol i handikapptoalett. Skötbord
