GESTALTNINGSPROGRAM STADSHUSET PITEÅ PRELIMINÄR HANDLING

Transkript

1 GESTALTNINGSPROGRAM STADSHUSET PITEÅ 0300 PRELIMINÄR HANDLING

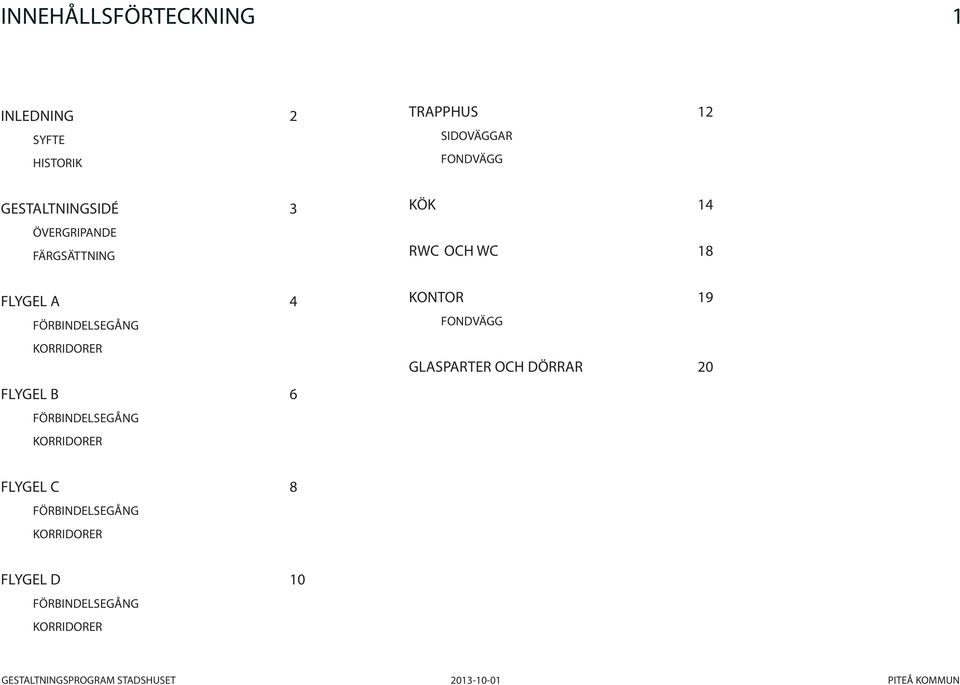

2 INNEHÅLLSFÖRTECKNING INLEDNING SYFTE HISTORIK GESTALTNINGSIDÉ 3 ÖVERGRIPANDE FÄRGSÄTTNING FLYGEL A 4 FÖRBINDELSEGÅNG KORRIDORER FLYGEL B 6 FÖRBINDELSEGÅNG KORRIDORER TRAPPHUS SIDOVÄGGAR FONDVÄGG KÖK 4 RWC OCH WC 8 KONTOR 9 FONDVÄGG GLASPARTER OCH DÖRRAR 0 FLYGEL C 8 FÖRBINDELSEGÅNG KORRIDORER FLYGEL D 0 FÖRBINDELSEGÅNG KORRIDORER GESTALTNINGSPROGRAM STADSHUSET 0300 PITEÅ KOMMUN

3 INLEDNING SYFTE Syftet med ett gestaltningsprogram är att ha ett underlag för framtida förändringar av lokaler, renoveringar, underhåll etc. Det ska ge ramar och riktlinjer för utformning av lokalerna. Med avstamp i husets ursprung försöka bevara husets tidstypiska arkitektur och se de detaljer som till karaktär och kvalitet är speciellt viktiga för stadshuset. HISTORIK Piteå stadshus uppfördes mellan 968 och 969 efter ritningar av arkitekt Göte Lundström, invigninden skedde tisdagen den 7 juli 970. Från 970talets slut och framåt har kontoren renoverats och b.la. har de anställda fått välja tapeter i sina kontor vilket har har gjort avstamp från den tidigare anonymiteten och den tidigare medvetna färgsättningen. Idag är det främst orginalsocklarna i ek och vissa dörrar och glasade väggpartier i björk och masurbjörk som äger sitt ursprungliga utseende, vissa innertak och golv är också urspungliga, i övrigt är ytskikten nya. Källa: Dokumentation av Modern arkitektur i Norbotten (L. Karlsson 005) Stadshuset uppfördes i vad som får sägas ha varit tidstypsikt för denna tid med låga, enkla, anonyma huskkroppar, inte sällan horisonellt utsträckta, precis som i detta fall. Det enda utmärkande i stadshusets fall är sessionsalen som reser sig mot skyn i husets sydvästra hörn. Lika tidstypsikt får det rationella byggnadsättet med prefabricerade material och placeringen i utkanten av stadens anses vara. Interiört är byggnaden uppförd med gedigna material och medveten färgsättning. Björk var det genomgående dominerande materialet i såväl fast som lös inredning. Färgsättningen var genomgående i textilier, mattor och möbler och uppdelad utifrån de olika avdelningar. GESTALTNINGSPROGRAM STADSHUSET 0300 PITEÅ KOMMUN

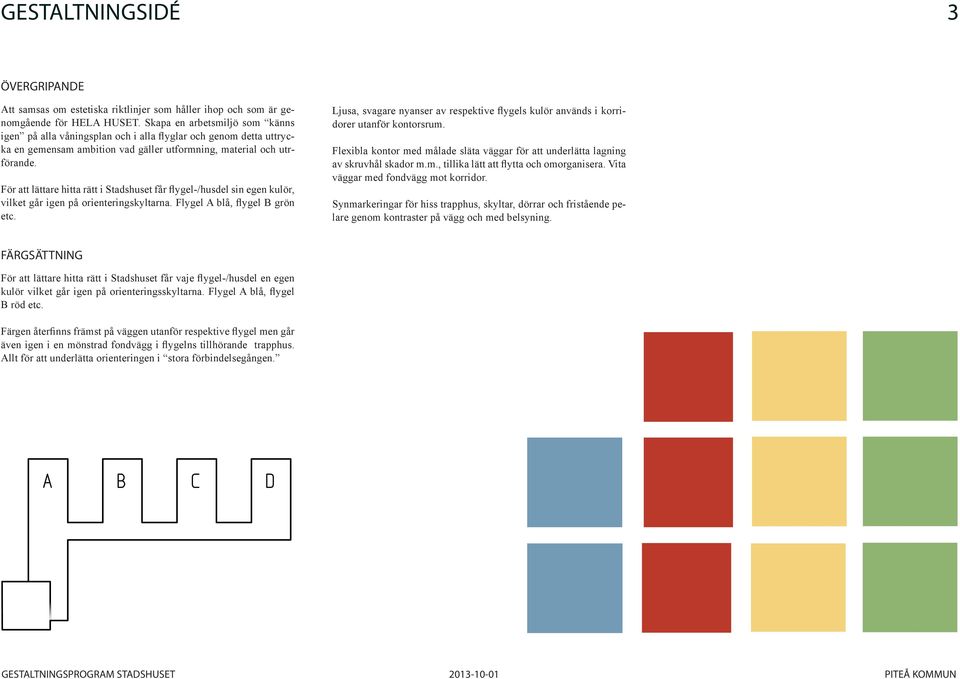

4 GESTALTNINGSIDÉ 3 ÖVERGRIPANDE Att samsas om estetiska riktlinjer som håller ihop och som är genomgående för HELA HUSET. Skapa en arbetsmiljö som känns igen på alla våningsplan och i alla flyglar och genom detta uttrycka en gemensam ambition vad gäller utformning, material och utrförande. För att lättare hitta rätt i Stadshuset får flygel/husdel sin egen kulör, vilket går igen på orienteringskyltarna. Flygel A blå, flygel B grön etc. Ljusa, svagare nyanser av respektive flygels kulör används i korridorer utanför kontorsrum. Flexibla kontor med målade släta väggar för att underlätta lagning av skruvhål skador m.m., tillika lätt att flytta och omorganisera. Vita väggar med fondvägg mot korridor. Synmarkeringar för hiss trapphus, skyltar, dörrar och fristående pelare genom kontraster på vägg och med belsyning. FÄRGSÄTTNING För att lättare hitta rätt i Stadshuset får vaje flygel/husdel en egen kulör vilket går igen på orienteringsskyltarna. Flygel A blå, flygel B röd etc. Färgen återfinns främst på väggen utanför respektive flygel men går även igen i en mönstrad fondvägg i flygelns tillhörande trapphus. Allt för att underlätta orienteringen i stora förbindelsegången. GESTALTNINGSPROGRAM STADSHUSET 0300 PITEÅ KOMMUN

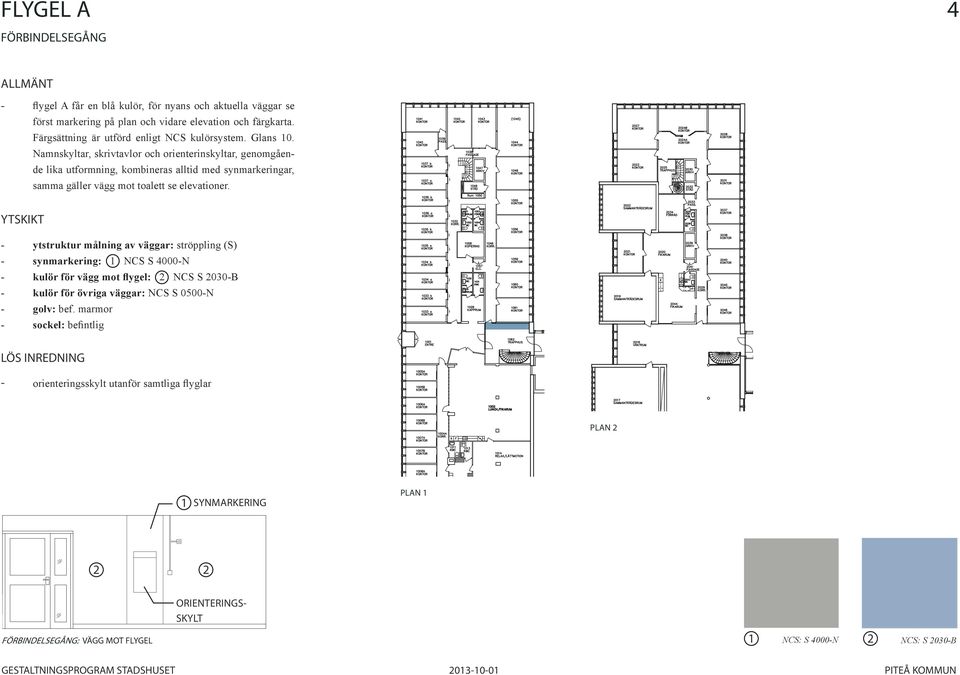

5 FLYGEL A 4 FÖRBINDELSEGÅNG ALLMÄNT flygel A får en blå kulör, för nyans och aktuella väggar se först markering på plan och vidare elevation och färgkarta. Färgsättning är utförd enligt NCS kulörsystem. Glans 0. Namnskyltar, skrivtavlor och orienterinskyltar, genomgående lika utformning, kombineras alltid med synmarkeringar, samma gäller vägg mot toalett se elevationer. ytstruktur målning av väggar: ströppling (S) synmarkering: NCS S 4000N kulör för vägg mot flygel: NCS S 030B kulör för övriga väggar: NCS S 0500N golv: bef. marmor sockel: befintlig LÖS INREDNING orienteringsskylt utanför samtliga flyglar PLAN SYNMARKERING PLAN ORIENTERINGS SKYLT FÖRBINDELSEGÅNG: VÄGG MOT FLYGEL NCS: S 4000N NCS: S 030B GESTALTNINGSPROGRAM STADSHUSET 0300 PITEÅ KOMMUN

6 FLYGEL A 5 KORRIDORER kulör för väggar i korridor: se ritning golv: plastmatta enl. senare val. sockel: björk natur fristående pelare: 4 NCS S 7000N LÖS INREDNING namnskylt och skrivtavla utanför samtliga kontor. 3 FLYGEL: VÄGG MOT MITTKÄRNA SYNMARKERING PLAN FLYGEL: VÄGG MOT KONTOR NAMNSKYLT OCH SRKIVTAVLA PLAN SYNMARKERING FLYGEL: VÄGG MOT TOALETTER NCS: S 4000N NCS: S 050Y NCS: S 00R90B 3 GESTALTNINGSPROGRAM STADSHUSET 0300 PITEÅ KOMMUN

7 FLYGEL B 6 FÖRBINDELSEGÅNG ALLMÄNT flygel B får en röd kulör, för nyans och aktuella väggar se först markering på plan och vidare elevation och färgkarta. Färgsättning är utförd enligt NCS kulörsystem. Glans 0. Namnskyltar, skrivtavlor och orienterinskyltar, genomgående lika utformning, kombineras alltid med synmarkeringar, samma gäller vägg mot toalett se elevationer. ytstruktur målning av väggar: ströppling (S) synmarkering: NCS S 4000N kulör för vägg mot flygel: NCS S 070Y80R kulör för övriga väggar: NCS S 0500N golv: bef. marmor sockel: befintlig LÖS INREDNING orienteringsskylt utanför samtliga flyglar PLAN PLAN PLAN 3 SYNMARKERING ORIENTERINGSSKYLT FÖRBINDELSEGÅNG: VÄGG MOT FLYGEL GESTALTNINGSPROGRAM STADSHUSET 0300 NCS: S 4000N NCS: S 070Y80R PITEÅ KOMMUN

8 FLYGEL B 7 KORRIDORER kulör för väggar i korridor: se ritning golv: plastmatta enl. senare val. sockel: björk natur fristående pelare: 4 NCS S 7000N LÖS INREDNING namnskylt och skrivtavla utanför samtliga kontor. 3 FLYGEL: VÄGG MOT MITTKÄRNA SYNMARKERING PLAN PLAN PLAN 3 FLYGEL: (DEL AV) VÄGG MOT KONTOR NAMNSKYLT OCH SRKIVTAVLA SYNMARKERING FLYGEL: VÄGG MOT TOALETTER NCS: S 4000N NCS: S 050Y 3 NCS: S 000N 4 NCS: S 7000N GESTALTNINGSPROGRAM STADSHUSET 0300 PITEÅ KOMMUN

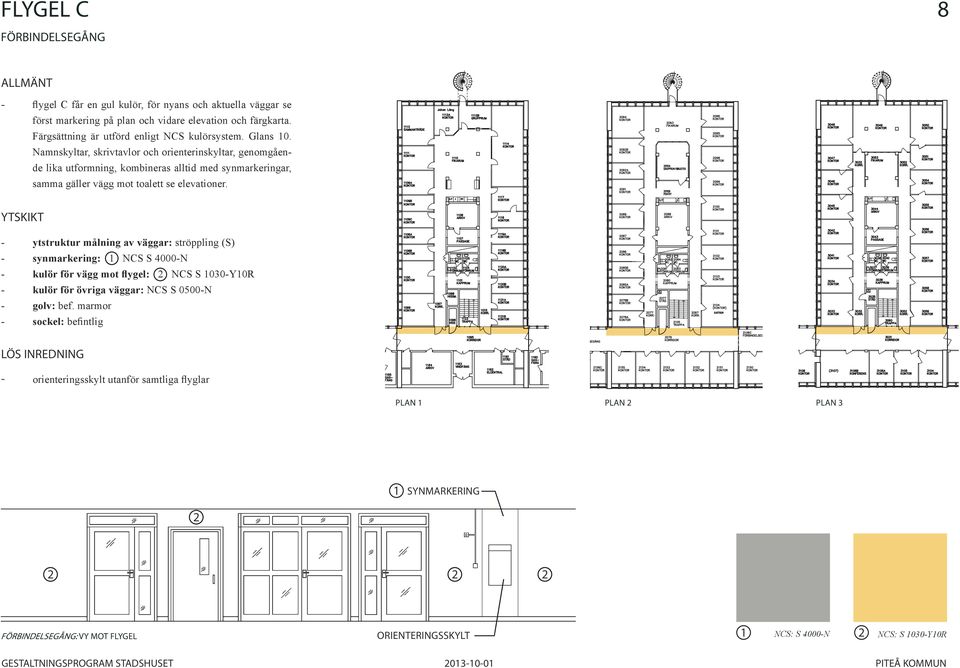

9 FLYGEL C 8 FÖRBINDELSEGÅNG ALLMÄNT flygel C får en gul kulör, för nyans och aktuella väggar se först markering på plan och vidare elevation och färgkarta. Färgsättning är utförd enligt NCS kulörsystem. Glans 0. Namnskyltar, skrivtavlor och orienterinskyltar, genomgående lika utformning, kombineras alltid med synmarkeringar, samma gäller vägg mot toalett se elevationer. ytstruktur målning av väggar: ströppling (S) synmarkering: NCS S 4000N kulör för vägg mot flygel: NCS S 030Y0R kulör för övriga väggar: NCS S 0500N golv: bef. marmor sockel: befintlig LÖS INREDNING orienteringsskylt utanför samtliga flyglar PLAN PLAN PLAN 3 SYNMARKERING FÖRBINDELSEGÅNG: VY MOT FLYGEL ORIENTERINGSSKYLT GESTALTNINGSPROGRAM STADSHUSET 0300 NCS: S 4000N NCS: S 030Y0R PITEÅ KOMMUN

10 FLYGEL C 9 KORRIDORER kulör för väggar i korridor: se ritning golv: plastmatta enl. senare val. sockel: björk natur fristående pelare: 4 NCS S 7000N LÖS INREDNING namnskylt och skrivtavla utanför samtliga kontor. 3 FLYGEL: VÄGG MOT MITTKÄRNA SYNMARKERING PLAN PLAN PLAN 3 FLYGEL: (DEL AV) VÄGG MOT KONTOR NAMNSKYLT OCH SRKIVTAVLA SYNMARKERING FLYGEL: VÄGG MOT TOALETTER NCS: S 4000N NCS: S 050Y 3 NCS: S 55Y0R NCS: S 7000N 4 GESTALTNINGSPROGRAM STADSHUSET 0300 PITEÅ KOMMUN

11 FLYGEL D 0 FÖRBINDELSEGÅNG ALLMÄNT flygel D får en grön kulör, för nyans och aktuella väggar se först markering på plan och vidare elevation och färgkarta. Färgsättning är utförd enligt NCS kulörsystem. Glans 0. Namnskyltar, skrivtavlor och orienterinskyltar, genomgående lika utformning, kombineras alltid med synmarkeringar, samma gäller vägg mot toalett se elevationer. ytstruktur målning av väggar: ströppling (S) synmarkering: NCS S 4000N kulör för vägg mot flygel: NCS S 030G30Y kulör för övriga väggar: NCS S 0500N golv: bef. marmor sockel: befintlig LÖS INREDNING orienteringsskylt utanför samtliga flyglar PLAN PLAN PLAN 3 SYNMARKERING ORIENTERINGS SKYLT FÖRBINDELSEGÅNG: VÄGG MOT FLYGEL GESTALTNINGSPROGRAM STADSHUSET 0300 NCS: S 4000N NCS: S 030G30Y PITEÅ KOMMUN

12 FLYGEL D KORRIDORER kulör för väggar i korridor: se ritning golv: plastmatta enl. senare val. sockel: björk natur fristående pelare: 4 NCS S 7000N LÖS INREDNING namnskylt och skrivtavla utanför samtliga kontor. 3 FLYGEL: VÄGG MOT MITTKÄRNA SYNMARKERING PLAN PLAN PLAN 3 FLYGEL: (DEL AV) VÄGG MOT KONTOR NAMNSKYLT OCH SRKIVTAVLA SYNMARKERING FLYGEL: VÄGG MOT TOALETTER NCS: S 4000N NCS: S 050Y 3 NCS: S 005G50Y NCS: S 7000N 4 GESTALTNINGSPROGRAM STADSHUSET 0300 PITEÅ KOMMUN

13 TRAPPHUS SIDOVÄGGAR ALLMÄNT trapphusen i flyglarna föses med mönstrade fondväggar med inpspiraton från Piteå kommuns grafiska manual. Flyglarnas igenkännande färg återkommer i mönstrets olika delar på respektiv plan och flygel. ytstruktur målning av väggar: ströppling (S) kulör för sidoväggar: se nedan. golv & sockel: befintligt TRAPPHUS : SIDOVÄGG NCS: S 0500N NCS: S 000N GESTALTNINGSPROGRAM STADSHUSET 0300 PITEÅ KOMMUN

14 TRAPPHUS 3 FONDVÄGG PLAN 3 PLAN PLAN FLYGEL B FLYGEL C FLYGEL D FÖR DETALJERAT UTFÖRANDE SE SEP. RITNING. GESTALTNINGSPROGRAM STADSHUSET 0300 PITEÅ KOMMUN

15 KÖK 4 ALLMÄNT kök för flygel b, c och d i björk, fanér med massiva björkkantlister alt. massiva luckor från Ballingslöv typ solid el. likv. Stram/strikt utformning, ej avrundade fasade kanter tals känsla. Vitvaror i genomgående vitt utförande. Köken utförs med takanslutning och stödsidor vid fria ytor. LÖS INREDNING bänkskåp med lådor för avfallshantering. VALBART antal mikrovågsugnar, 3 st. enkel kyl, frys eller delad kyl/frys. antal kaffeautomater. kök: skåp, luckor och lådfronter i björk natur. bänskiva: från Formica typ Mouse Grafix F7508 MAT el. likv. högtrycklaminat. sockel: lika luckor. takanslutning: lika luckor. passbitar: lika luckor. stödsidor: lika luckor. synlig stomme: lika luckor. kakel: fabr. CC Höganäs Byggkeramik serie Arkitekt, , vit matt. Format 47x47x6 mm. Kakelfog, färg Höganäs FB7 (grå) handtag: typ Ballingslöv HG 8, matt metall. alt. Beslag design, handtag 3 art.nr.3500 rostfri look. FAST INREDNING köksinredning enligt ritning. hel diskbänk med st ho format ca. 450x400 mm st diskmaskin. inbyggnadshäll. kyl, frys eller delad kyl/frys. bänkskiva 30 mm, rak kant max 3 mikrovågsugnar. GESTALTNINGSPROGRAM STADSHUSET 0300 PITEÅ KOMMUN

16 GESTALTNINGSPROGRAM STADSHUSET 0300 PITEÅ KOMMUN 5

17 GESTALTNINGSPROGRAM STADSHUSET 0300 PITEÅ KOMMUN 6

18 GESTALTNINGSPROGRAM STADSHUSET 0300 PITEÅ KOMMUN 7

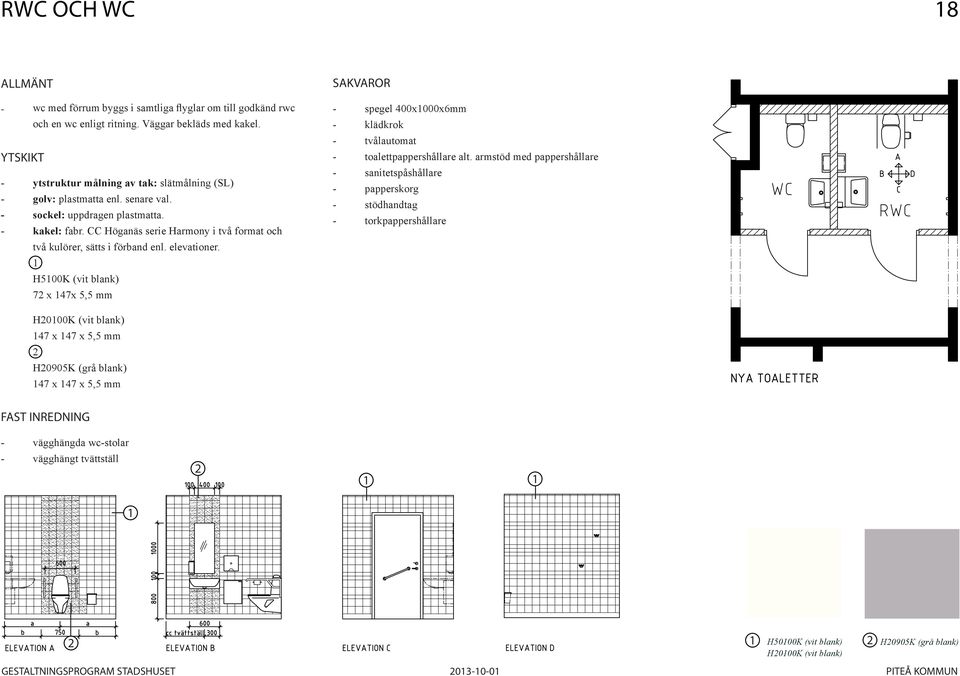

19 RWC OCH WC 8 ALLMÄNT wc med förrum byggs i samtliga flyglar om till godkänd rwc och en wc enligt ritning. Väggar bekläds med kakel. ytstruktur målning av tak: slätmålning (SL) golv: plastmatta enl. senare val. sockel: uppdragen plastmatta. kakel: fabr. CC Höganäs serie Harmony i två format och två kulörer, sätts i förband enl. elevationer. H500K (vit blank) 7 x 47x 5,5 mm SAKVAROR spegel 400x000x6mm klädkrok tvålautomat toalettpappershållare alt. armstöd med pappershållare sanitetspåshållare papperskorg stödhandtag torkpappershållare H000K (vit blank) 47 x 47 x 5,5 mm H0905K (grå blank) 47 x 47 x 5,5 mm FAST INREDNING vägghängda wcstolar vägghängt tvättställ H5000K (vit blank) H000K (vit blank) H0905K (grå blank) GESTALTNINGSPROGRAM STADSHUSET 0300 PITEÅ KOMMUN

20 KONTOR 9 ALLMÄNT kontoren blir genomgående lika i hela stadshuset, med enfärgade målade väggar och fondvägg mot korridor. Färgsättning är utförd enligt NCS kulörsystem, glans 0. ytstruktur målning av väggar: ströppling (S) fondvägg i kontor: se elevation. övriga väggar i kontor: NCS S 0500N golv: plastmatta enl. senare val. sockel: björk VALBART färg på fondvägg i kontor 3 KONTOR: VÄGG MOT KORRIDOR (FONDVÄGG) NCS: S 000N NCS: S 00G50Y 3 NCS: S 00R90B GESTALTNINGSPROGRAM STADSHUSET 0300 PITEÅ KOMMUN
