1 Version: 2a

2 INNEHÅLLSFÖRTECKNING PROGRAMSKEDE... 4 BEHOVSANALYS... 4 KRAVSPECIFIKATIONER... 4 Lokal- och funktionsprogram... 4 Lokal- Fastighets- tomtutredning och plananalys... 4 Byggnadsprogram... 5 PROJEKTERINGSSKEDE: SYSTEMPROJEKTERING... 7 BESLUTSUNDERLAG OCH ALTERNATIVA LÖSNINGAR... 7 Kreativ Process... 7 Systemval... 8 DOKUMENTATION... 9 Beskrivningar... 9 Ritningar... 9 KALKYL... 9 PROJEKTERINGSSKEDE: DETALJPROJEKTERING - FÖRFRÅGNINGSUNDERLAG KONSTRUKTION INTERAKTION MELLAN KONSULTER Geometri Detaljering FÖRFRÅGNINGSUNDERLAG Dokumentation Kontroll Färdigställande BYGGSKEDE Bygghandling Produktion Dokumentation FÖRVALTNINGSSKEDE Driftuppföljning TEKNISKA ANVISNINGAR BRANDSKYDD Version: 2a

3 0.0 ALLMÄNT SKYDD MOT SPRIDNING INOM BYGGNAD - BRANDCELLER BÄRFÖRMÅGA VID BRAND SKYDD MOT BRANDSPRIDNING INOM BRANDCELL SKYDD MOT BRANDSPRIDNINGMELLAN BYGGNADER UTRYMNING SKYDD MOT BRAND- OCH BRANDGASSPRIDNING GENOM VENTILATION UTFORMNING AV HISS BRANDTEKNISKA INSTALLATIONER SKYDD MOT UPPKOMST AV BRAND, SÄRSKILDA RISKER RÄDDNINGSTJÄNSTENS INSATSMÖJLIGHETER Version: 2a

4 PROGRAMSKEDE Målet med programskedet är att ta fram ett Byggnadsprogram vilket är en sammanställning av de krav som byggnaden/lokalen skall uppfylla. Det skall utgöra underlag för fortsatt projektering och en kostnadsuppskattning. Ändringar i den fortsatta projekteringsprocessen skall alltid relateras till byggnadsprogrammet eller reviderade utgåvor av detta. BEHOVSANALYS Normalt deltar inte Brandprojektör i detta skede. KRAVSPECIFIKATIONER Lokal- och funktionsprogram Normalt deltar inte Brandprojektör i detta skede. Lokal- Fastighets- tomtutredning och plananalys Analysen skall sammanställa förutsättningarna för avsedd lokal, fastighet eller tomt och den verksamhet som avses. Även eventuella framtida behov skall beaktas. Gällande kravspecifikationer från Kärnfastigheter: - Tillhandahållna mallar: - Utförande: Brandkonsulten svarar för frågor avseende: - fastighetsindelning - brandspridning till annan byggnad på samma tomt - brandspridning till annan fastighet - behov av utvändiga brandposter - räddningstjänstens tillgänglighet För vissa typer av verksamheter kan att det finnas behov att göra MKB (miljökonsekvensbeskrivning) eller riskanalyser som visar hur den tilltänkta verksamheten påverkar risknivån i området. Är det en ombyggnad görs även en översiktlig inventering av byggnaden avseende: - befintliga systemlösningar - brandtekniska installationer - i vissa fall byggnadens konstruktion beroende på hur byggnaden skall användas samt hur den har använts tidigare Version: 2a

5 Ovanstående parametrar skall kommuniceras med Kärnfastigheter och övriga konsulter så att relevant hänsyn tas i detta tidiga skede. Dialogformen är avgörande för ömsesidig förståelse. Avlämning: Genomförda utredningar, överslag och bedömningar redovisas i en sammanställd rapport Underlag Brandskydd till utredning Lokal-, fastighets-, tomtutrednings och plananalys innehållande: - enkla översiktsskisser som redogör för grundläggande kravnivåer avseende brandskydd mot andra fastigheter - räddningstjänstens insatsförutsättningar (körvägar, brandposter) - vid behov en riskanalys som redovisar verksamhetens påverkan i området Vid ombyggnad: - görs även en kort sammanfattning av befintlig byggnads förutsättningar avseende systemlösningar, installationer samt konstruktiva förutsättningar för brandskyddet - förteckning över befintlig dokumentation Byggnadsprogram Byggnadsprogrammet utgör en sammanställning av alla programhandlingar vilka är basen för fortsatt projektering. Deltagarna tar fram en samordnad programhandling för respektive profession. Myndighetskrav förutsätts vara varje projektörs ansvar att följa och därför kan de inte till fullo specificeras i programhandlingen. Programhandlingen skall vidare vara underlag för att kunna lämna anbud för fortsatt projektering. Målet är att vid framtagandet av byggnadsprogrammet ha definierat de stora övergripande frågeställningarna och kravnivåerna gällande brandskyddet. I programskedet skall samtliga gällande regelverk vilka styr brandskyddsnivån definieras, utöver generella regelverk som BBR, BVL och BVF kan regelverk från exempelvis följande behöva beaktas: - Riksarkivet - Myndigheten för samhällsskydd och beredskap (MSB) - Arbetsmiljöverket - regelverk angående tillgänglighet - regelverk angående särskilda byggnadsminnen Vidare skall eventuella egna önskemål från Kärnfastigheter samt verksamheten avseende brandskyddsutformningen tydliggöras. Byggnadsprogramskedet avslutas med en slutsamordning, såväl intern som extern, och en kostnadsberäkning utifrån nyckeltal och erfarenhetsvärde anpassade till lokalen eller byggnaden samt de krav som ställts. Kostnadsberäkning utförs normalt inte av Brandprojektör. Gällande kravspecifikationer från Kärnfastigheter: - Tekniska anvisningar brandskydd Version: 2a

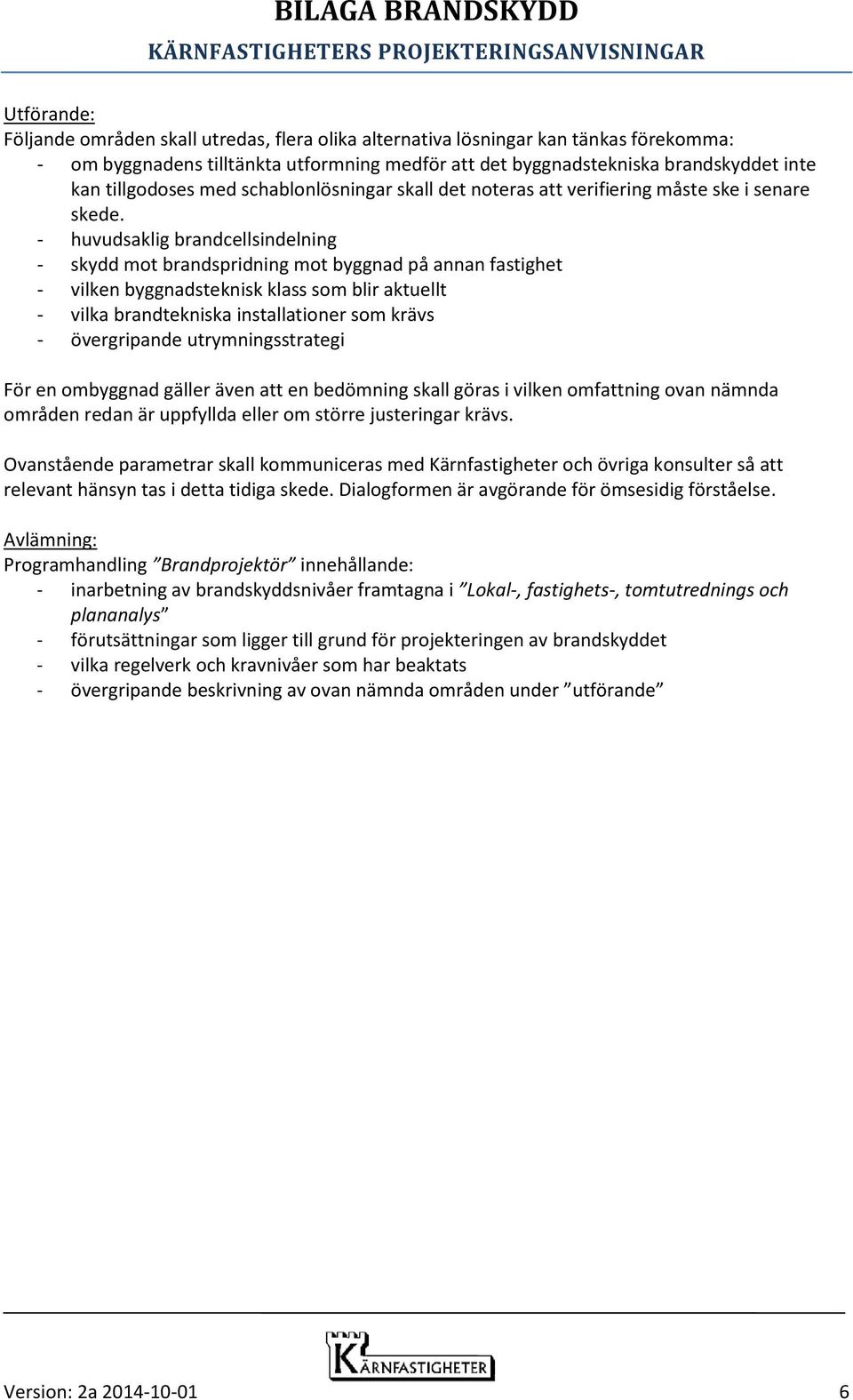

6 Utförande: Följande områden skall utredas, flera olika alternativa lösningar kan tänkas förekomma: - om byggnadens tilltänkta utformning medför att det byggnadstekniska brandskyddet inte kan tillgodoses med schablonlösningar skall det noteras att verifiering måste ske i senare skede. - huvudsaklig brandcellsindelning - skydd mot brandspridning mot byggnad på annan fastighet - vilken byggnadsteknisk klass som blir aktuellt - vilka brandtekniska installationer som krävs - övergripande utrymningsstrategi För en ombyggnad gäller även att en bedömning skall göras i vilken omfattning ovan nämnda områden redan är uppfyllda eller om större justeringar krävs. Ovanstående parametrar skall kommuniceras med Kärnfastigheter och övriga konsulter så att relevant hänsyn tas i detta tidiga skede. Dialogformen är avgörande för ömsesidig förståelse. Avlämning: Programhandling Brandprojektör innehållande: - inarbetning av brandskyddsnivåer framtagna i Lokal-, fastighets-, tomtutrednings och plananalys - förutsättningar som ligger till grund för projekteringen av brandskyddet - vilka regelverk och kravnivåer som har beaktats - övergripande beskrivning av ovan nämnda områden under utförande Version: 2a

7 PROJEKTERINGSSKEDE: SYSTEMPROJEKTERING I systemhandlingsskedet skall system och byggnadens utformning väljas utifrån de krav och förutsättningar som getts av programbeskrivning Byggnadsprogram. Alternativa system och utformningar såväl arkitektur, teknik som konstruktion skall studeras och installationernas förläggning samt dess utrymmesbehov skall visualiseras i alla kritiska snitt och måttsättas. Målet är att presentera systemhandlingar som beskriver planlösning, höjder, byggnadens konstruktiva utformning, byggnadens tekniska försörjningssystem med förläggning och principscheman på ett sådant sätt att den efterföljande detaljprojekteringen kan koncentreras till detaljlösningar och utarbetande av förfrågningshandlingar. Bakgrunden till de systemlösningar som valts skall redovisas med de möjligheter och begränsningar som de innebär. Systemhandlingar skall vara kalkylerbara och utgöra underlag för en systemhandlingskalkyl. BESLUTSUNDERLAG OCH ALTERNATIVA LÖSNINGAR Målet är att utreda vilka lösningar som totalt sett uppfyller de krav som ställts i byggnadsprogrammet. Projektering av en byggnad kan liknas vid en stor optimeringsprocess där brukarkrav, gestaltningskrav, olika teknikslag, ekonomiska villkor, myndighetskrav mm inte sällan är kontraproduktiva. En väl genomförd projektering sammanväger de olika delkraven till en optimal helhet. Detta möjliggörs enbart genom att parterna lyssnar på varandra och förstår varandras delmål. Kreativ Process Brandprojektör skall ta del av arkitektens och beställarens beskrivning av projektet. Det är av största vikt att förstå målsättningen med byggnadens funktion och gestaltning. I den kreativa processen skall Brandprojektör försöka att hitta olika alternativ brandskyddslösningar utifrån två huvudsakliga frågeställningar: - kan brandskyddet dimensioneras genom schablonlösningar och ändå uppfylla beställarens krav på kostnadseffektivitet, funktion och flexibilitet eller krävs analytisk dimensionering? - vilka möjligheter finns till analytisk dimensionering? - hur kan brandskyddet optimeras med avseende på drift och underhåll? Utifrån ovanstående frågeställningar tas olika alternativ fram till brandskyddslösningar samt vilken projekteringsteknisk insats som krävs för att verifiera eventuella lösningar baserade på analytisk dimensionering. Version: 2a

8 Som underlag för den kreativa processen skall även eventuella kravnivåer genom Kärnfastigheters Tekniska anvisningar brandskydd beaktas. I denna process är det Brandprojektör s ansvar att aktivt delta, göra egna förslag och att aktivt söka utbyte med de övriga projektörerna. I den kreativa processen kan det även finnas behov av ett samråd med räddningstjänsten. Samråd är en direkt rekommendation i de fall framtagna alternativa brandskyddslösningar i större omfattning på ett eller annat sätt avviker från schablonlösningar eller att räddningstjänstens insatsförutsättningar kräver särskild åtanke med hänsyn till exempelvis styrning av brandgasventilation, fönsterutrymning som kräver stegutrustning, körvägar, utformning av stigarledningar etc. Beslut om huruvida samråd skall hållas sker i samråd mellan Brandprojektör och beställare. Avlämning KREATIV PROCESS : - ett par alternativa förslag väljs för att studeras vidare avseende byggnadspåverkan och påverkan på installationer samt byggnadens nyttjande samt drift- och underhåll Systemval Efter den kreativa fasen är det dags att göra slutgiltiga val. Det är av största vikt att alla projektörer har uppnått jämförbar status på sina förslag. Kritiska delar utkristalliseras när presentationer görs. Dessa delar måste studeras djupare. De val som görs nu är de absolut viktigaste för en fortsatt god process. Övriga konsulter och beställare delges de olika alternativ som har tagits fram i den kreativa processen för att kunna göra en slutlig bedömning av dels rimligheten i utförandet dels vilka byggnadstekniska kostnader som de olika alternativen innebär. Viss fördjupad analys måste göras för att, tillsammans med övriga projektörer, slutligt välja system. De byggnadstekniska kostnaderna skall även vägas samman med eventuella ökade projekteringskostnader vilka redovisas av berörd konsult samt fortsatta kostnader för drift och underhåll av olika system vilka redovisas av beställare. I bedömningen skall även hänsyn tas till vilken flexibilitet beställaren önskar ha i byggnaden. Avlämning SYSTEMVAL : Systemvalsbeskrivning innehållande: - preliminär brandskyddsdokumentation (systemhandling) - skisser med brandcellsgränser som underlag till arkitekten Version: 2a

9 DOKUMENTATION BILAGA BRANDSKYDD Handlingarna skall användas som information till många intressenter. Stor vikt skall därför läggas vid utformningen av redovisningen för att ge en klar bild av den planerade byggnaden och dess tekniska system. Systemkalkylen skall baseras på systemhandlingarna. Handlingarna måste därför vara så detaljerade att en träffsäker kalkyl kan tas fram utifrån handlingarna av intern eller extern kalkylator. Beskrivningar En fullständig brandskyddsdokumentation (systemhandling) tas fram som fortsättningsvis uppdateras i takt med förändringar/övergång till nästa skede. Det ska tydligt framgå i brandskyddsdokumentationen vad som utgör: - krav enligt gällande regelverk - krav/egen ambition från fastighetsägare eller verksamhet - vilka lösningar i byggnaden som utgör någon form av alternativ utformning (dvs ej följer schablonlösningar enligt BBR) Om valda lösningar redan har verifierats genom beräkningar etc skall detta framgå i särskilda beräkningsrapporter. Om verifiering av valda lösningar överlämnas till senare skede skall detta framgå av brandskyddsdokumentationen. Ritningar Ritningar upprättas av arkitekten för dokumentation av valt system. Brandprojektör lämnar underlag. Systemritningar skall omfatta: - brandskyddsdokumentationen skall hänvisa till arkitektens ritningar. - på ritningarna skall det framgå var brandcellsgränserna går, vilka brandtekniska klasser som krävs på väggar respektive dörr- och glaspartier samt var och vilken typ av vägledande markeringar som krävs - med fördel kan även förslag till placering av brandförsvarstablå, placering av eventuella rökluckor, placering av inomhusbrandposter etc dokumenteras på ritningen KALKYL Kalkyl ingår inte i Brandprojektörens åtagande men att bistå och lämna uppgifter ingår. Version: 2a

10 PROJEKTERINGSSKEDE: DETALJPROJEKTERING - FÖRFRÅGNINGSUNDERLAG Förfrågningsunderlaget skall alltid ha en sådan form och innehålla alla erforderliga detaljer för att entreprenören skall kunna beräkna kostnaderna och lämna ett bindande anbud utan reservationer. Handlingar skall redovisas så detaljerat att omfattning, kvalitet och utförande av ingående konstruktioner, apparater och material framgår helt entydigt. Underlaget skall vidare redovisa entreprenadens omfattning och dess gränser. Om förändringar sker som ändrar förutsättningarna från systemskedet så skall de delar av systemskedet som berörs göras om. KONSTRUKTION INTERAKTION MELLAN KONSULTER I detta skede sker det egentliga konstruktionsarbetet med dimensionering och bearbetning av systemhandlingarnas generalitet. Utbytet av information mellan de olika konsultdisciplinerna är högst avgörande. Var och en ansvarar för sitt aktiva deltagande vid utbyte av information både för att ge och att få information. Målet är att efter detta skede kan merparten av det återstående konstruktiva arbetet utföras enskilt av respektive konsult. Geometri I detta skede skall byggnadens geometri fastställas. I detta skede deltar Brandprojektör endast vid behov. Detaljering I detta skede ritas merparten av byggnadens detaljer och inredning. Kontakten och dialogen mellan de inblandade konsulterna är tät och detaljerad. Samtliga förutsättningar för utförande av resterande arbete skall redovisas. Efter denna fas är detaljering så klar att respektive konsult själv kan rita klart sina ritningar i nästa fas. Beräkningar för verifiering av valda alternativa lösningar för brandskyddet färdigställs. Exempel på beräkningar som avses är: - fläktar i drift för skydd mot brandgasspridning - rökfyllnadsberäkningar Version: 2a

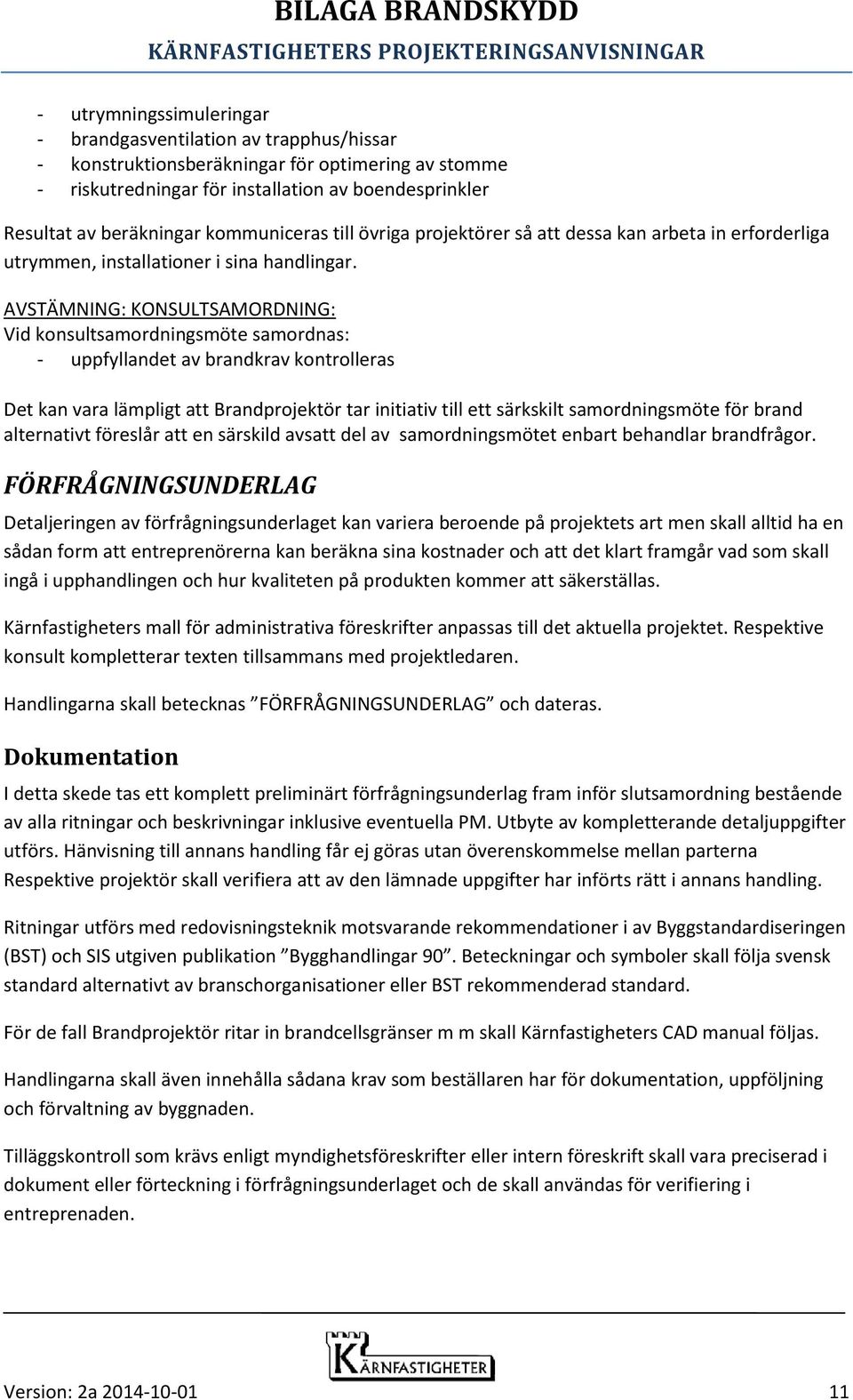

11 - utrymningssimuleringar - brandgasventilation av trapphus/hissar - konstruktionsberäkningar för optimering av stomme - riskutredningar för installation av boendesprinkler Resultat av beräkningar kommuniceras till övriga projektörer så att dessa kan arbeta in erforderliga utrymmen, installationer i sina handlingar. AVSTÄMNING: KONSULTSAMORDNING: Vid konsultsamordningsmöte samordnas: - uppfyllandet av brandkrav kontrolleras Det kan vara lämpligt att Brandprojektör tar initiativ till ett särkskilt samordningsmöte för brand alternativt föreslår att en särskild avsatt del av samordningsmötet enbart behandlar brandfrågor. FÖRFRÅGNINGSUNDERLAG Detaljeringen av förfrågningsunderlaget kan variera beroende på projektets art men skall alltid ha en sådan form att entreprenörerna kan beräkna sina kostnader och att det klart framgår vad som skall ingå i upphandlingen och hur kvaliteten på produkten kommer att säkerställas. Kärnfastigheters mall för administrativa föreskrifter anpassas till det aktuella projektet. Respektive konsult kompletterar texten tillsammans med projektledaren. Handlingarna skall betecknas FÖRFRÅGNINGSUNDERLAG och dateras. Dokumentation I detta skede tas ett komplett preliminärt förfrågningsunderlag fram inför slutsamordning bestående av alla ritningar och beskrivningar inklusive eventuella PM. Utbyte av kompletterande detaljuppgifter utförs. Hänvisning till annans handling får ej göras utan överenskommelse mellan parterna Respektive projektör skall verifiera att av den lämnade uppgifter har införts rätt i annans handling. Ritningar utförs med redovisningsteknik motsvarande rekommendationer i av Byggstandardiseringen (BST) och SIS utgiven publikation Bygghandlingar 90. Beteckningar och symboler skall följa svensk standard alternativt av branschorganisationer eller BST rekommenderad standard. För de fall Brandprojektör ritar in brandcellsgränser m m skall Kärnfastigheters CAD manual följas. Handlingarna skall även innehålla sådana krav som beställaren har för dokumentation, uppföljning och förvaltning av byggnaden. Tilläggskontroll som krävs enligt myndighetsföreskrifter eller intern föreskrift skall vara preciserad i dokument eller förteckning i förfrågningsunderlaget och de skall användas för verifiering i entreprenaden. Version: 2a

12 Beskrivningar Beskrivningar upprättas för dokumentation av förfrågningsunderlaget. Förfrågningsunderlaget skall omfatta: - handlingsförteckning innehållande alla förekommande handlingar - brandskyddsdokumentation (förfrågningsunderlag) - separata rapporter för verifierade alternativa utformningar (kan ligga som bilagor till brandskyddsdokumentation) - kontrollplan för brandskyddet där det även anges vem som ansvarar för kontrollen. - kontrollplan för byggnadens underhåll. Skall innehålla rubrikerna Kontrollpunkt, Intervall och Ansvarig. Ansvarig fylls inte i nu utan skall användas av Kärnfastigheter. - underlag för underhåll av byggnadens brandskydd i enlighet med Kärnfastigheters generella anvisningar för drift och underhåll (kan ligga som bilaga till brandskyddsdokumentation) - handling Brandskydd under byggtid vilken beskriver särskilda krav på grund av exempelvis samtidig verksamhet i byggnaden. Krav på tillfälliga åtgärder skall framgå Ritningar Ritningar upprättas av arkitekten för dokumentation av förfrågningsunderlaget. Brandprojektör lämnar underlag. Förfrågningsunderlaget skall omfatta: - planritningar med brandcellsgränserna inkl brandtekniska klasser på väggar respektive dörroch glaspartier, placering av vägledande markeringar samt typ av skylt, placering av eventuell brandförsvarstablå, placering av eventuella rökluckor/fläktar, placering av inomhusbrandposter, sprinklercentral - sektioner och snitt över komplicerade utrymmen där brandcellsgränsers placering redovisas AVSTÄMNING: SLUTSAMORDNING. Kontroll Efter den gemensamma slutsamordningen av dokumentationen ovan införs de överenskomna förändringarna och kompletteringarna. En granskningshandling upprättas och distribueras. Kontrollskedet anger inte ett skede där egenkontrollen skall börja utan ett skede där den avslutas. Egenkontroll skall utföras kontinuerligt under alla de tidigare skedena. Så kallade konstruktionsgenomgångar (KG) skall utföras internt i alla de tidigare skedena. Efter varje avslutat skede (Program-, System-, och Detaljprojekteringsskede) skall en slutgenomgång (SG) utföras där eventuella kvarvarande fel upptäckta i de tidigare KG:na skall vara åtgärdade. Av annan utförd AF del kompletteras med specifik text för brandskydd. AVSTÄMNING: SLUTGRANSKNING - remiss till berörda brukare, förvaltare och sakkunniga AVSTÄMNING: KALKYL Version: 2a

13 - - Färdigställande När inkomna granskningssynpunkter bearbetats och handlingarna har uppdaterats färdigställs Förfrågningsunderlaget och en intern genomgång utförs kallad frisläppande av handling. I denna säkerställer man att underlaget är komplett och att inga kvarvarande fel finns. Därefter distribueras handlingarna till av projektledaren angiven plats. UPPHANDLING AV ENTREPRENÖRER - Brandprojektören deltar endast vid behov AVSTÄMNING: SKEDE DETALJPROJEKTERING - Brandprojektör deltar och delger återföring av erfarenheter - vid uppföljningen skall också utvärdering ske avseende uppfyllande av samarbetsformer med beställare och övriga projektörer samt om projekteringen har följt Kärnfastigheters projekteringsanvisningar med tillhörande Bilaga Brandskydd Version: 2a

14 BYGGSKEDE BILAGA BRANDSKYDD Byggskedet inleds med att färdigställa bygghandlingarna. Vid ombyggnad kan kompletterande inventeringar vara nödvändiga särskilt om det förekommit rivningsarbeten. Eventuella förändringar skall utredas och förslag till åtgärder upprättas. Bygghandling Bygghandlingarna skall ge entreprenören den information denne behöver för att uppfylla byggherrens krav som hämtats från systemprojekteringen. Efter det att entreprenör är upphandlad skall bygghandlingarna färdigställas. Respektive konsult arbetar då in de eventuella förändringar som upphandlingen har inneburit. Konsult deltar efter behov vid projektgenomgång med entreprenörerna. Projektledaren kallar de som han anser skall närvara. AVSTÄMNING BYGGHANDLING: - slutlig egenkontroll, samordning vid behov PROJEKTGENOMGÅNG MED ENTREPRENÖRER - Brandprojektör deltar vid behov Produktion Konsulter deltar vid informationsmöten / konstruktionsgenomgångar inför påbörjande av nya arbetsmoment på byggarbetsplatsen samt skall ha beredskap att svara på telefonfrågor och göra arbetsplatsbesök vid behov. Normalt förmedlas dessa frågor via beställarens representanter i byggprocessen. Frågor som förmedlas direkt mellan entreprenör och konsult skall dokumenteras och kännedomskopia skall delges beställarens representant. Information skall även omfatta de arbetsmoment i entreprenaden som projektören identifierat som kritiska ur kvalitets-, brand, arbetsmiljö och miljö- /hälsosynpunkt. Brandprojektör projekterar underlag för underhåll av byggnadens brandskydd till förvaltningsskedet. Dokumentation Relationshandlingar upprättas från det underlag som entreprenörerna har tillhandahållit. För de arbeten i entreprenaden som innebär konstruktion och projektering ingår för entreprenören att ta fram relationshandlingar enligt respektive bilaga. Brandskyddsdokumentation - Relationshandling skall redogöra för den slutgiltiga brandskyddslösningen i byggnaden. Version: 2a

15 Brandprojektör utför verifiering av utförda arbeten enligt i brandskyddsdokumentationen upprättad kontrollplan brand. SLUTBESIKTNING - Brandprojektör deltar efter behov vid slutbesiktning - Brandprojektör deltar normalt inte vid överlämning av projekt till förvaltaren AVSTÄMNING: BYGGSKEDE - Brandprojektör sammanställer sina synpunkter och deltar vid möte om återföring av erfarenheter - utvärdera om den brandtekniska lösningen motsvarar de krav som specificerats i Byggnadsprogrammet under Programskedet Version: 2a

16 FÖRVALTNINGSSKEDE Under förvaltningsskedet skall uppföljning av det levererade projektet utföras. I projektet inblandade sakkunniga, entreprenörer, förvaltning/nyttjare skall tillsammans med förvaltaren, driftpersonal, Kärnfastigheters teknikavdelning och projektledaren träffas för att utvärdera det färdiga resultatet. Vid behov kallas även berörda projektörer. Driftuppföljning Driftuppföljning innebär bl a att de förväntade energimål som satts i projekteringsprocessen verifieras. Men det är även en erfarenhetsåterföring från aktuell förvaltning/nyttjare om vad som fungerar bra och vad som fungerar dåligt i anläggningen. 3-5st möten á 3-4h skall ingå i projektet. Normalt leder och protokollför sakkunnig VVS/Styr mötet. Det sista mötet skall hållas precis innan 2-års besiktningen. Vid det bör även projektörerna och samordningsansvarig för energi och eventuellt för fukt deltaga och då görs även en genomgång av de samlade erfarenheterna. Tillhandahållna mallar: - protokollmall för Driftuppföljningsmöte Utförande: Projektledaren ansvarar för: - att kallelse utöver den i utlåtandet inskrivna sker till berörda - att aktuell förvaltning/nyttjare till mötet har sammanställt synpunkter avseende: - funktion - trivsel - klimat - belysning - akustik - säkerhet - rätt/fel - att förvaltaren till mötet ska ha sammanställt synpunkter på: - funktion - slitage/underhåll - rätt/fel - energi användning uppdelad på energislag och poster - fukt - service - att driftorganisationen till mötet ska ha sammanställt synpunkter på: - funktion - slitage/underhåll - rätt/fel - service Version: 2a

17 TEKNISKA ANVISNINGAR BRANDSKYDD Syftet med Tekniska anvisningar Brandskydd är att effektivisera projektgången samt att likrikta och säkerställa rätt brandskyddsnivå i varje enskild fastighet och därmed erhålla kostnadseffektiva lösningar utan att inkräkta på byggnadens funktion och flexibilitet. Anvisningarna skall verka som ett stöd för projektörerna och därigenom säkerställa framtagandet av entydiga handlingar och underlag för entreprenören. Innehållet i Tekniska anvisningar Brandskydd är framtaget för att underlätta byggnadens drift och underhåll samt för att säkerställa byggnadens brandskyddsnivå och dess flexibilitet. Anvisningarna inrymmer därmed dels specifika lösningar för att uppfylla gällande lagkrav, dels brandtekniska lösningar som skall tillämpas genom Kärnfastigheters egna ambitioner för ett förhöjt brandskydd gentemot gällande lagstiftning. Ett förhöjt brandskydd i byggnaden kan bero på såväl önskemål om ökad flexibilitet samt ökat egendomsskydd. Huruvida nedanstående punkter är tillämpliga är upp till projektledaren i samråd att besluta där faktorer som kostnad/nytta, hållbara lösningar, flexibilitet etc skall vara faktorer som spelar in. 0.0 ALLMÄNT Projektören skall i samråd med projektledaren särskilt beakta om brandskyddet skall utformas för att bemöta ett alternativt användande av byggnaden/lokalerna. Som exempel kan anges undervisningslokaler som tillfälligt kan nyttjas för övernattning eller gymnastiksalar/idrottshallar som nyttjas som samlingslokaler. 1.0 SKYDD MOT SPRIDNING INOM BYGGNAD - BRANDCELLER Med hänsyn till drift och underhåll skall magnetuppställda dörrar i brandcellsgräns i första hand styras via ett centralt brandlarm där detta finns installerat, i andra hand via separata detektorer som enbart styr dörrens funktion Utökad sektionering av vind skall beaktas i varje enskilt fall med hänsyn till egendomsskydd. Utökad brandcellsindelning för särskilt känsliga drifttekniska utrymmen skall beaktas i varje enskilt fall med hänsyn till egendomsskydd. Version: 2a

18 2.0 BÄRFÖRMÅGA VID BRAND Lämpligheten i en lösning med brandskyddsmålning av stomme för att uppfylla krav på bärförmåga vid brand skall särskilt beaktas i lokaler där högt slitage föreligger med hänsyn till underhåll av byggnaden. Vid samråd med konstruktören eller granskning av dess handlingar bör brandprojektör avråda från detta. 3.0 SKYDD MOT BRANDSPRIDNING INOM BRANDCELL Inga särskilda anvisningar finns framtagna. 4.0 SKYDD MOT BRANDSPRIDNINGMELLAN BYGGNADER Inga särskilda anvisningar finns framtagna. 5.0 UTRYMNING Där så är möjligt bör fönsterutrymning med hjälp av räddningstjänstens stegutrustning undvikas även om en sådan lösning är acceptabel enligt Boverkets Byggregler. 6.0 SKYDD MOT BRAND- OCH BRANDGASSPRIDNING GENOM VENTILATION Åtkomst och tillgänglighet till detektorer och spjäll i ventilationskanaler skall särskilt beaktas för att underlätta drift och underhåll Om centralt brandlarm finns så bör signal från detta aktivera brand- och brandgasspjäll och liknande funktioner, via styr- och övervakningssystemet, som krävs för att upprätthålla det ventilationstekniska brandskyddet istället för brand- eller rökdetektorer i kanal ingående i styr- och övervakningsanläggningen. Om byggnaden sprinklas skall fläktar i drift övervägas. Om inte särskilda skäl föreligger som kräver mer frekvent provning skall brand- brandgasspjäll motioneras minst 1 ggr/vecka. Larm skall då utgå vid felfunktion. 7.0 UTFORMNING AV HISS Inga särskilda anvisningar finns framtagna. 8.0 BRANDTEKNISKA INSTALLATIONER Vid installation av automatiskt brandlarm skall projektören hålla kontakt med Larmteknik för att tillse att installationen utförs så att framtida drift och underhåll underlättas. Version: 2a

19 Installation/utökad installation av automatiskt brandlarm i lokaler och byggnader där krav normalt ej föreligger enligt Boverkets Byggregler skall beaktas ur ett egendomsperspektiv. Rökluckor förses med fördel med motorstyrning för att kunna stänga luckan efter genomförd kontroll. Öppning sker dock med fördel via magnet för att undvika krav på brandklassad kabel. 9.0 SKYDD MOT UPPKOMST AV BRAND, SÄRSKILDA RISKER Placering av sophus skall ske på behörigt avstånd från huvudbyggnaden. Placering närmare än 3 meter medför krav på EI 60 i yttervägg, placering mellan 3 och 6 meter medför krav på EI 30 i yttervägg Utformning av takfot, behov av takfotslarm, val av fasadmaterial etc skall särskilt beaktas med hänsyn till egendomsskydd för att i möjligaste mån minska konsekvenserna av en utvändig brand invid husfasaden. Uttag för spis, kaffekokare mm bör förses med timer RÄDDNINGSTJÄNSTENS INSATSMÖJLIGHETER Inga särskilda anvisningar finns framtagna. Version: 2a
