BILAGA AKUSTIK KÄRNFASTIGHETERS PROJEKTERINGSANVISNINGAR

Transkript

1 Version: 2a

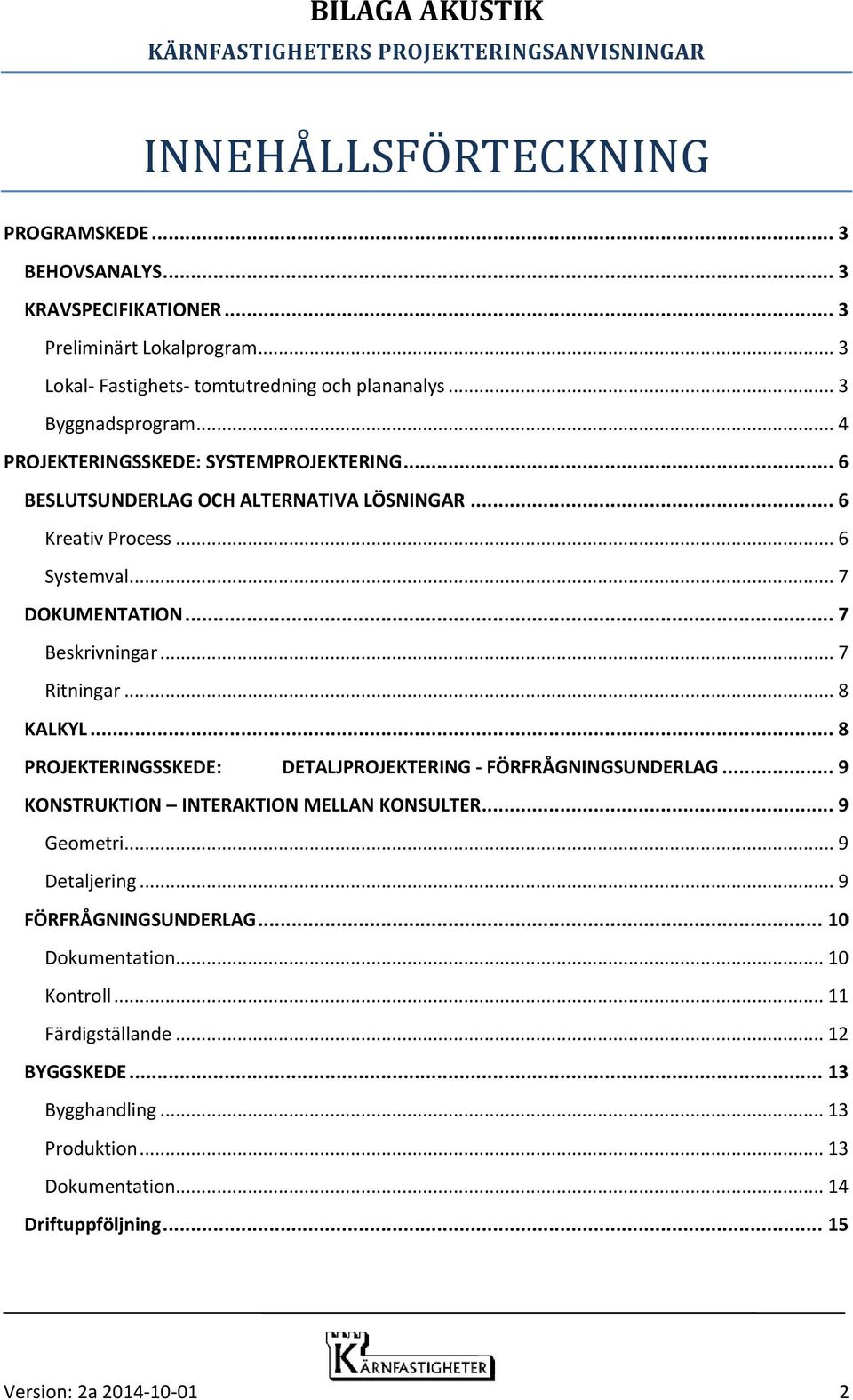

2 INNEHÅLLSFÖRTECKNING PROGRAMSKEDE... 3 BEHOVSANALYS... 3 KRAVSPECIFIKATIONER... 3 Preliminärt Lokalprogram... 3 Lokal- Fastighets- tomtutredning och plananalys... 3 Byggnadsprogram... 4 PROJEKTERINGSSKEDE: SYSTEMPROJEKTERING... 6 BESLUTSUNDERLAG OCH ALTERNATIVA LÖSNINGAR... 6 Kreativ Process... 6 Systemval... 7 DOKUMENTATION... 7 Beskrivningar... 7 Ritningar... 8 KALKYL... 8 PROJEKTERINGSSKEDE: DETALJPROJEKTERING - FÖRFRÅGNINGSUNDERLAG... 9 KONSTRUKTION INTERAKTION MELLAN KONSULTER... 9 Geometri... 9 Detaljering... 9 FÖRFRÅGNINGSUNDERLAG Dokumentation Kontroll Färdigställande BYGGSKEDE Bygghandling Produktion Dokumentation Driftuppföljning Version: 2a

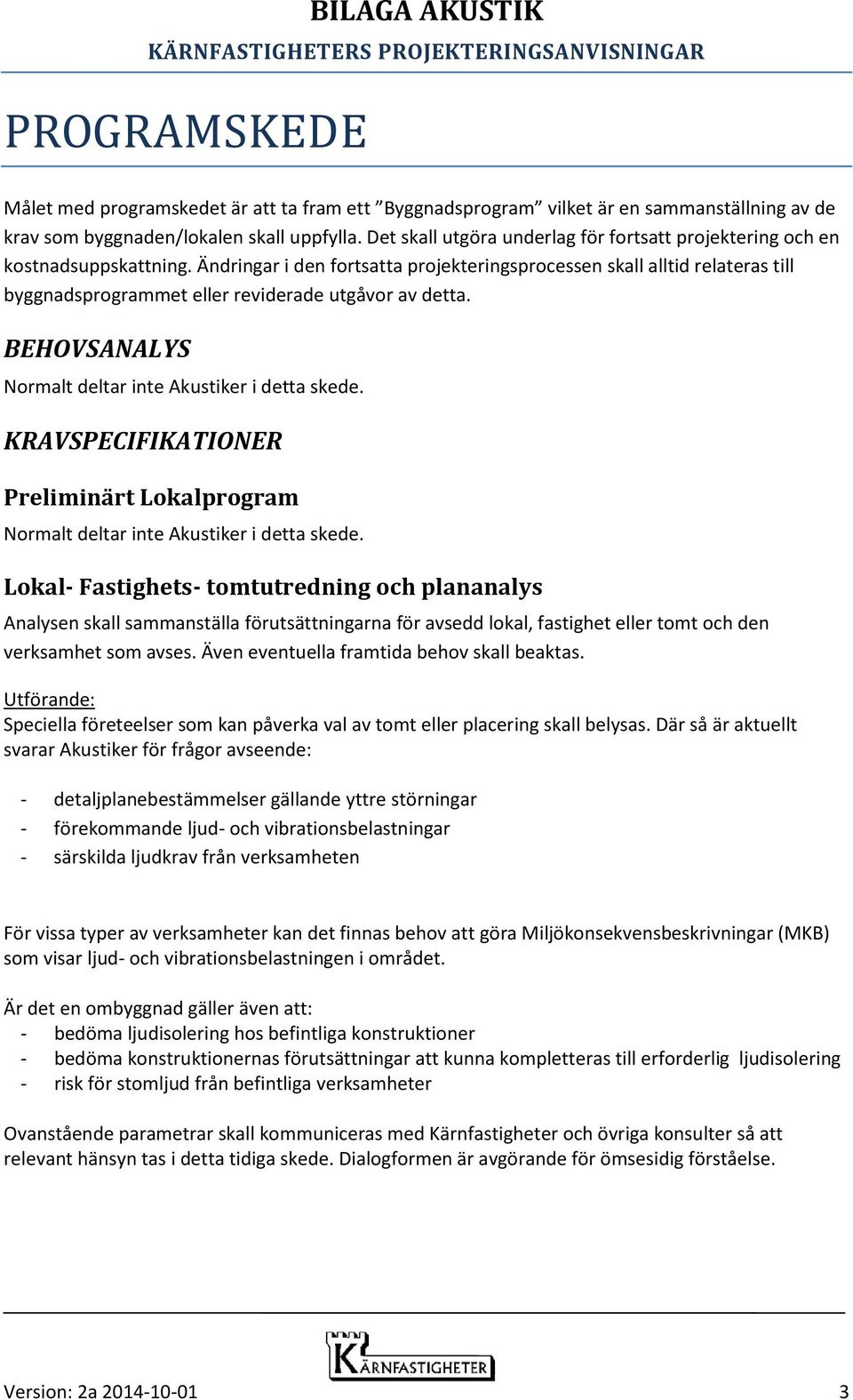

3 PROGRAMSKEDE Målet med programskedet är att ta fram ett Byggnadsprogram vilket är en sammanställning av de krav som byggnaden/lokalen skall uppfylla. Det skall utgöra underlag för fortsatt projektering och en kostnadsuppskattning. Ändringar i den fortsatta projekteringsprocessen skall alltid relateras till byggnadsprogrammet eller reviderade utgåvor av detta. BEHOVSANALYS Normalt deltar inte Akustiker i detta skede. KRAVSPECIFIKATIONER Preliminärt Lokalprogram Normalt deltar inte Akustiker i detta skede. Lokal- Fastighets- tomtutredning och plananalys Analysen skall sammanställa förutsättningarna för avsedd lokal, fastighet eller tomt och den verksamhet som avses. Även eventuella framtida behov skall beaktas. Utförande: Speciella företeelser som kan påverka val av tomt eller placering skall belysas. Där så är aktuellt svarar Akustiker för frågor avseende: - detaljplanebestämmelser gällande yttre störningar - förekommande ljud- och vibrationsbelastningar - särskilda ljudkrav från verksamheten För vissa typer av verksamheter kan det finnas behov att göra Miljökonsekvensbeskrivningar (MKB) som visar ljud- och vibrationsbelastningen i området. Är det en ombyggnad gäller även att: - bedöma ljudisolering hos befintliga konstruktioner - bedöma konstruktionernas förutsättningar att kunna kompletteras till erforderlig ljudisolering - risk för stomljud från befintliga verksamheter Ovanstående parametrar skall kommuniceras med Kärnfastigheter och övriga konsulter så att relevant hänsyn tas i detta tidiga skede. Dialogformen är avgörande för ömsesidig förståelse. Version: 2a

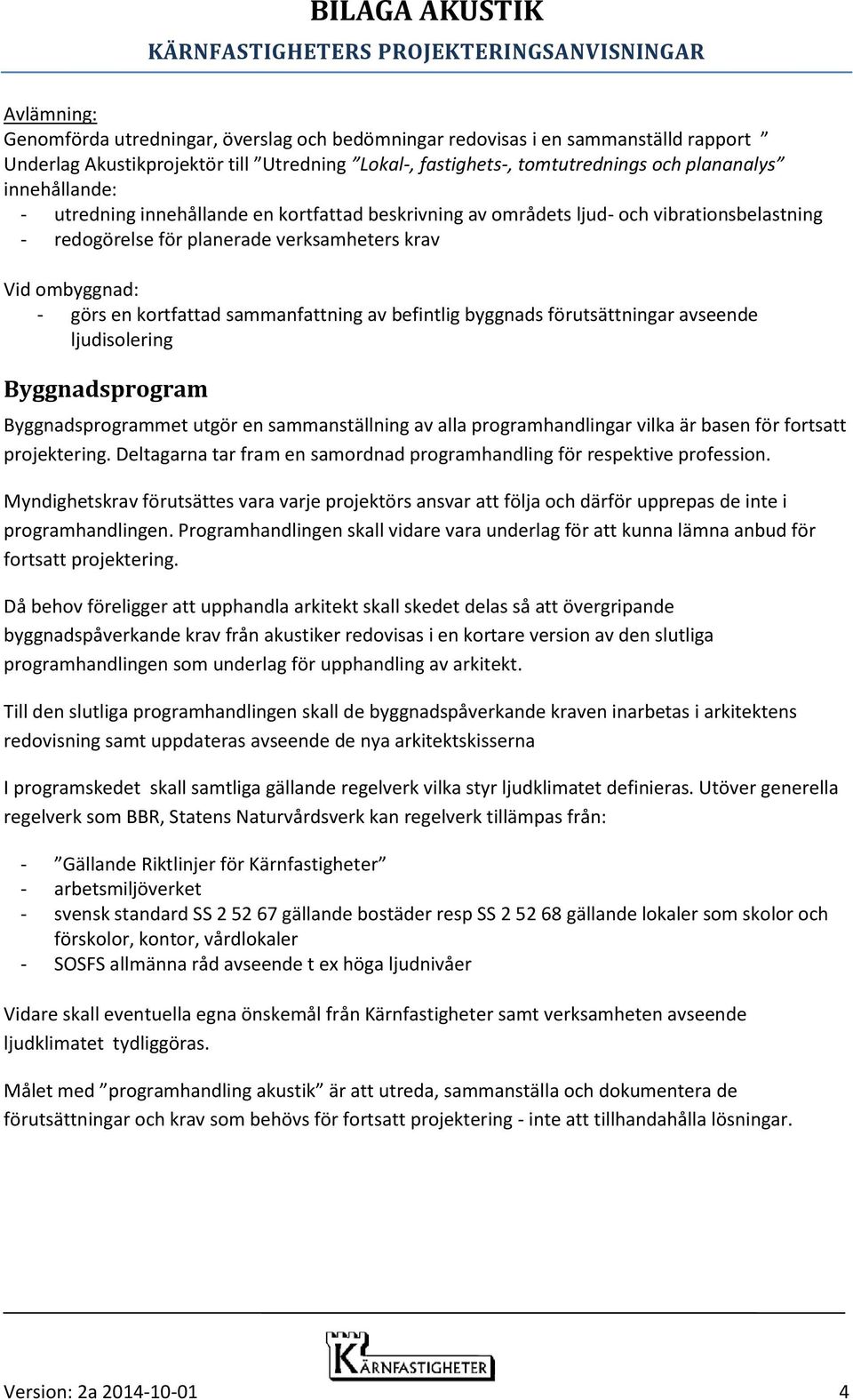

4 Avlämning: Genomförda utredningar, överslag och bedömningar redovisas i en sammanställd rapport Underlag Akustikprojektör till Utredning Lokal-, fastighets-, tomtutrednings och plananalys innehållande: - utredning innehållande en kortfattad beskrivning av områdets ljud- och vibrationsbelastning - redogörelse för planerade verksamheters krav Vid ombyggnad: - görs en kortfattad sammanfattning av befintlig byggnads förutsättningar avseende ljudisolering Byggnadsprogram Byggnadsprogrammet utgör en sammanställning av alla programhandlingar vilka är basen för fortsatt projektering. Deltagarna tar fram en samordnad programhandling för respektive profession. Myndighetskrav förutsättes vara varje projektörs ansvar att följa och därför upprepas de inte i programhandlingen. Programhandlingen skall vidare vara underlag för att kunna lämna anbud för fortsatt projektering. Då behov föreligger att upphandla arkitekt skall skedet delas så att övergripande byggnadspåverkande krav från akustiker redovisas i en kortare version av den slutliga programhandlingen som underlag för upphandling av arkitekt. Till den slutliga programhandlingen skall de byggnadspåverkande kraven inarbetas i arkitektens redovisning samt uppdateras avseende de nya arkitektskisserna I programskedet skall samtliga gällande regelverk vilka styr ljudklimatet definieras. Utöver generella regelverk som BBR, Statens Naturvårdsverk kan regelverk tillämpas från: - Gällande Riktlinjer för Kärnfastigheter - arbetsmiljöverket - svensk standard SS gällande bostäder resp SS gällande lokaler som skolor och förskolor, kontor, vårdlokaler - SOSFS allmänna råd avseende t ex höga ljudnivåer Vidare skall eventuella egna önskemål från Kärnfastigheter samt verksamheten avseende ljudklimatet tydliggöras. Målet med programhandling akustik är att utreda, sammanställa och dokumentera de förutsättningar och krav som behövs för fortsatt projektering - inte att tillhandahålla lösningar. Version: 2a

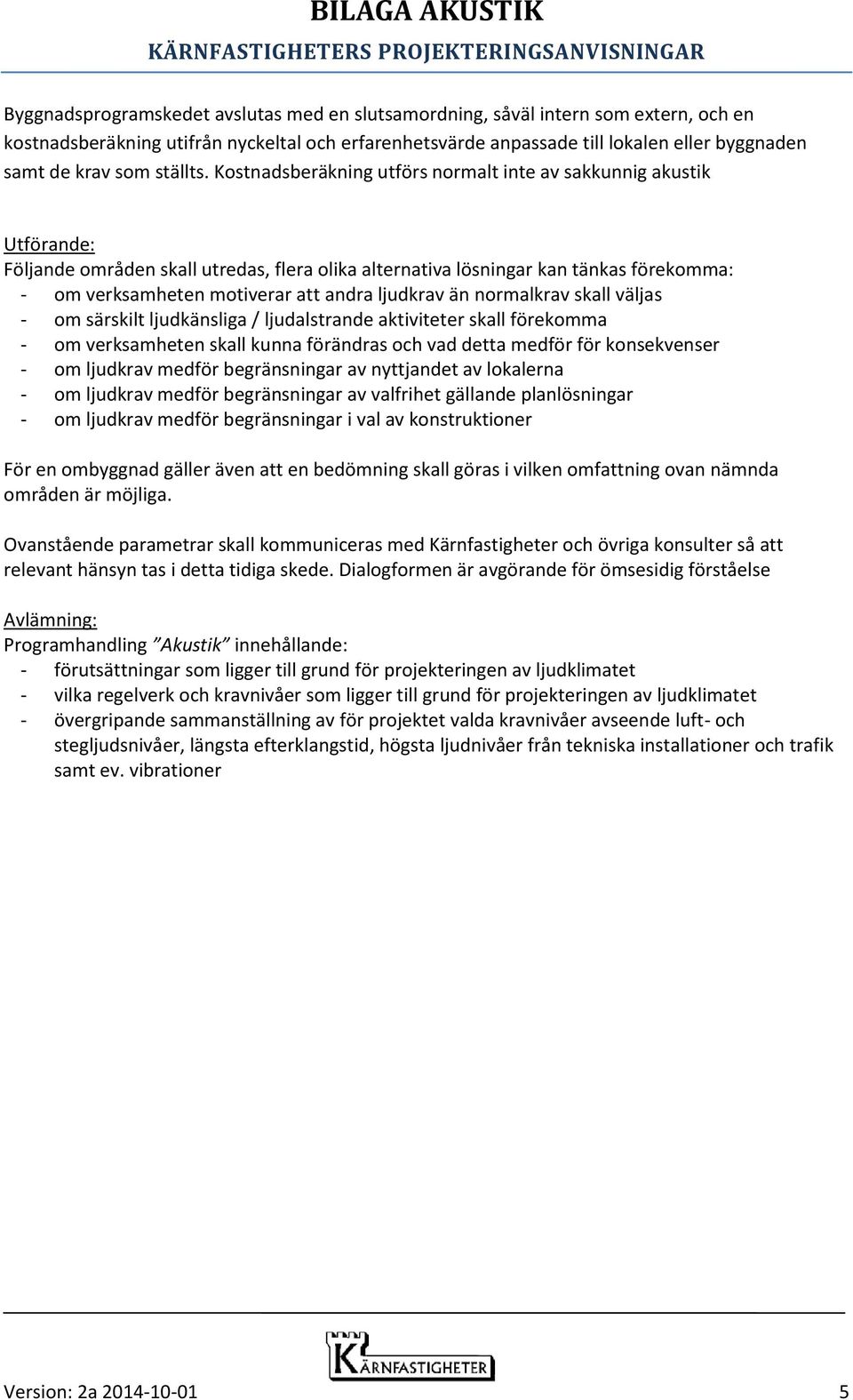

5 Byggnadsprogramskedet avslutas med en slutsamordning, såväl intern som extern, och en kostnadsberäkning utifrån nyckeltal och erfarenhetsvärde anpassade till lokalen eller byggnaden samt de krav som ställts. Kostnadsberäkning utförs normalt inte av sakkunnig akustik Utförande: Följande områden skall utredas, flera olika alternativa lösningar kan tänkas förekomma: - om verksamheten motiverar att andra ljudkrav än normalkrav skall väljas - om särskilt ljudkänsliga / ljudalstrande aktiviteter skall förekomma - om verksamheten skall kunna förändras och vad detta medför för konsekvenser - om ljudkrav medför begränsningar av nyttjandet av lokalerna - om ljudkrav medför begränsningar av valfrihet gällande planlösningar - om ljudkrav medför begränsningar i val av konstruktioner För en ombyggnad gäller även att en bedömning skall göras i vilken omfattning ovan nämnda områden är möjliga. Ovanstående parametrar skall kommuniceras med Kärnfastigheter och övriga konsulter så att relevant hänsyn tas i detta tidiga skede. Dialogformen är avgörande för ömsesidig förståelse Avlämning: Programhandling Akustik innehållande: - förutsättningar som ligger till grund för projekteringen av ljudklimatet - vilka regelverk och kravnivåer som ligger till grund för projekteringen av ljudklimatet - övergripande sammanställning av för projektet valda kravnivåer avseende luft- och stegljudsnivåer, längsta efterklangstid, högsta ljudnivåer från tekniska installationer och trafik samt ev. vibrationer Version: 2a

6 PROJEKTERINGSSKEDE: SYSTEMPROJEKTERING I systemhandlingsskedet skall system och byggnadens utformning väljas utifrån de krav och förutsättningar som getts av programbeskrivning Byggnadsprogram. Alternativa system och utformningar såväl arkitektur, teknik som konstruktion skall studeras och installationernas förläggning samt dess utrymmesbehov skall visualiseras i alla kritiska snitt och måttsättas. Målet är att presentera systemhandlingar som beskriver planlösning, höjder, byggnadens konstruktiva utformning, byggnadens tekniska försörjningssystem med förläggning och principscheman på ett sådant sätt att den efterföljande detaljprojekteringen kan koncentreras till detaljlösningar och utarbetande av förfrågningshandlingar. Bakgrunden till de systemlösningar som valts skall redovisas med de möjligheter och begränsningar som de innebär. Systemhandlingar skall vara kalkylerbara och utgöra underlag för en systemhandlingskalkyl. BESLUTSUNDERLAG OCH ALTERNATIVA LÖSNINGAR Målet är att utreda vilka lösningar som totalt sett uppfyller de krav som ställts i byggnadsprogrammet. Kreativ Process Akustiker skall ta del av arkitektens och beställarens beskrivning av projektet. Det är av största vikt att förstå målsättningen med byggnadens funktion och gestaltning. I den kreativa processen skall akustiker i samarbete med övriga projektörer försöka att hitta olika alternativa lösningar för att erhålla ett optimalt ljudklimat. Aktuella frågeställningar: - vilka möjligheter finns att minska vald ljudisolering utan att försämra möjligheterna till effektivt nyttjande av lokalerna - hur kan ljudklimatet optimeras och ändå erbjuda flexibla lokaler? Utifrån frågeställningarna ovan kan, om Kärnfastigheter så önskar, tas fram olika alternativa ljudstandarder samt vad som krävs för att uppfylla ställda krav. Som underlag för den kreativa processen skall även eventuella kravnivåer genom Kärnfastigheters projekteringsanvisningar Akustik beaktas I denna process är det akustikerns ansvar att aktivt deltaga, göra egna förslag och att aktivt söka utbyte med de övriga projektörerna. Version: 2a

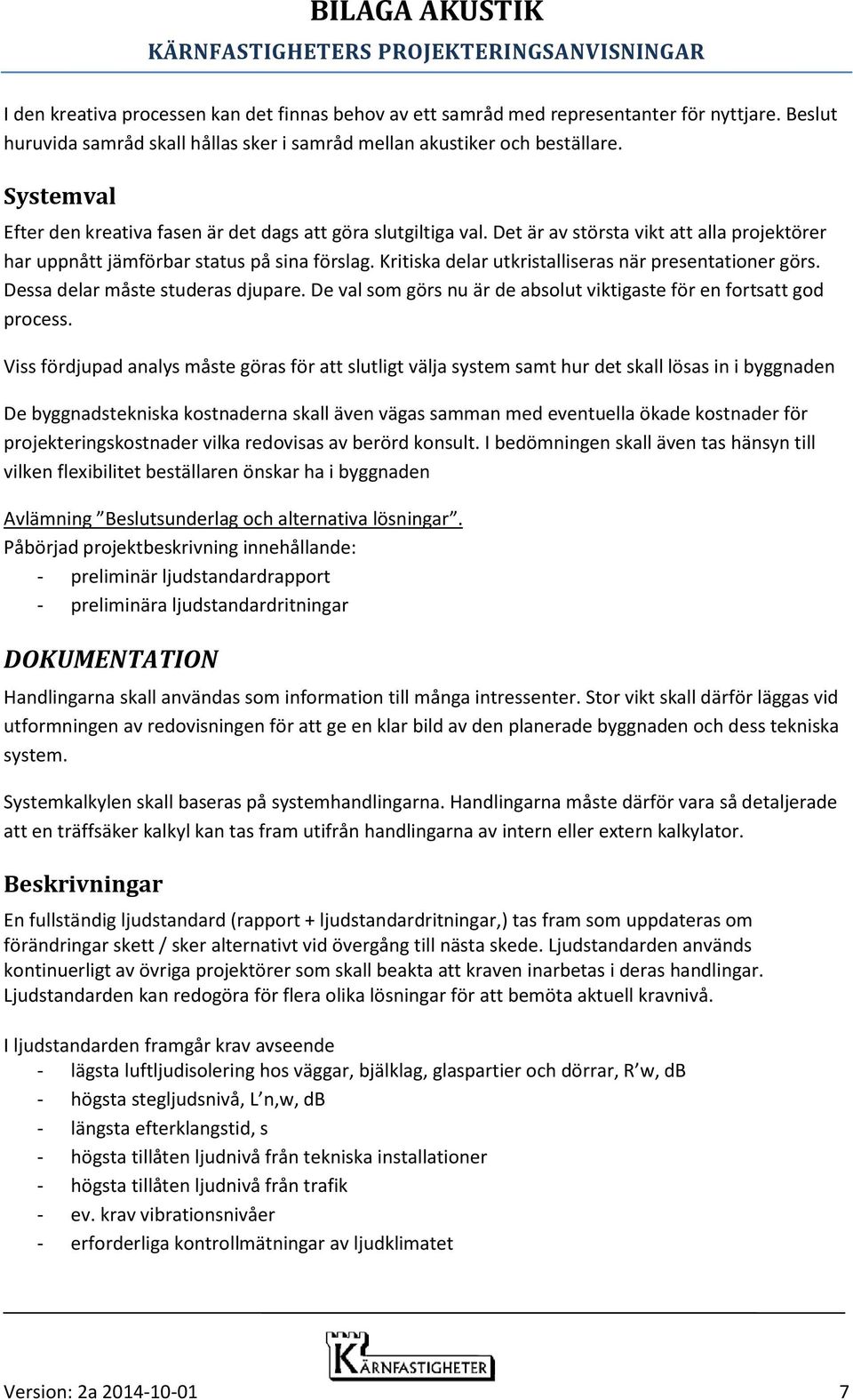

7 I den kreativa processen kan det finnas behov av ett samråd med representanter för nyttjare. Beslut huruvida samråd skall hållas sker i samråd mellan akustiker och beställare. Systemval Efter den kreativa fasen är det dags att göra slutgiltiga val. Det är av största vikt att alla projektörer har uppnått jämförbar status på sina förslag. Kritiska delar utkristalliseras när presentationer görs. Dessa delar måste studeras djupare. De val som görs nu är de absolut viktigaste för en fortsatt god process. Viss fördjupad analys måste göras för att slutligt välja system samt hur det skall lösas in i byggnaden De byggnadstekniska kostnaderna skall även vägas samman med eventuella ökade kostnader för projekteringskostnader vilka redovisas av berörd konsult. I bedömningen skall även tas hänsyn till vilken flexibilitet beställaren önskar ha i byggnaden Avlämning Beslutsunderlag och alternativa lösningar. Påbörjad projektbeskrivning innehållande: - preliminär ljudstandardrapport - preliminära ljudstandardritningar DOKUMENTATION Handlingarna skall användas som information till många intressenter. Stor vikt skall därför läggas vid utformningen av redovisningen för att ge en klar bild av den planerade byggnaden och dess tekniska system. Systemkalkylen skall baseras på systemhandlingarna. Handlingarna måste därför vara så detaljerade att en träffsäker kalkyl kan tas fram utifrån handlingarna av intern eller extern kalkylator. Beskrivningar En fullständig ljudstandard (rapport + ljudstandardritningar,) tas fram som uppdateras om förändringar skett / sker alternativt vid övergång till nästa skede. Ljudstandarden används kontinuerligt av övriga projektörer som skall beakta att kraven inarbetas i deras handlingar. Ljudstandarden kan redogöra för flera olika lösningar för att bemöta aktuell kravnivå. I ljudstandarden framgår krav avseende - lägsta luftljudisolering hos väggar, bjälklag, glaspartier och dörrar, R w, db - högsta stegljudsnivå, L n,w, db - längsta efterklangstid, s - högsta tillåten ljudnivå från tekniska installationer - högsta tillåten ljudnivå från trafik - ev. krav vibrationsnivåer - erforderliga kontrollmätningar av ljudklimatet Version: 2a

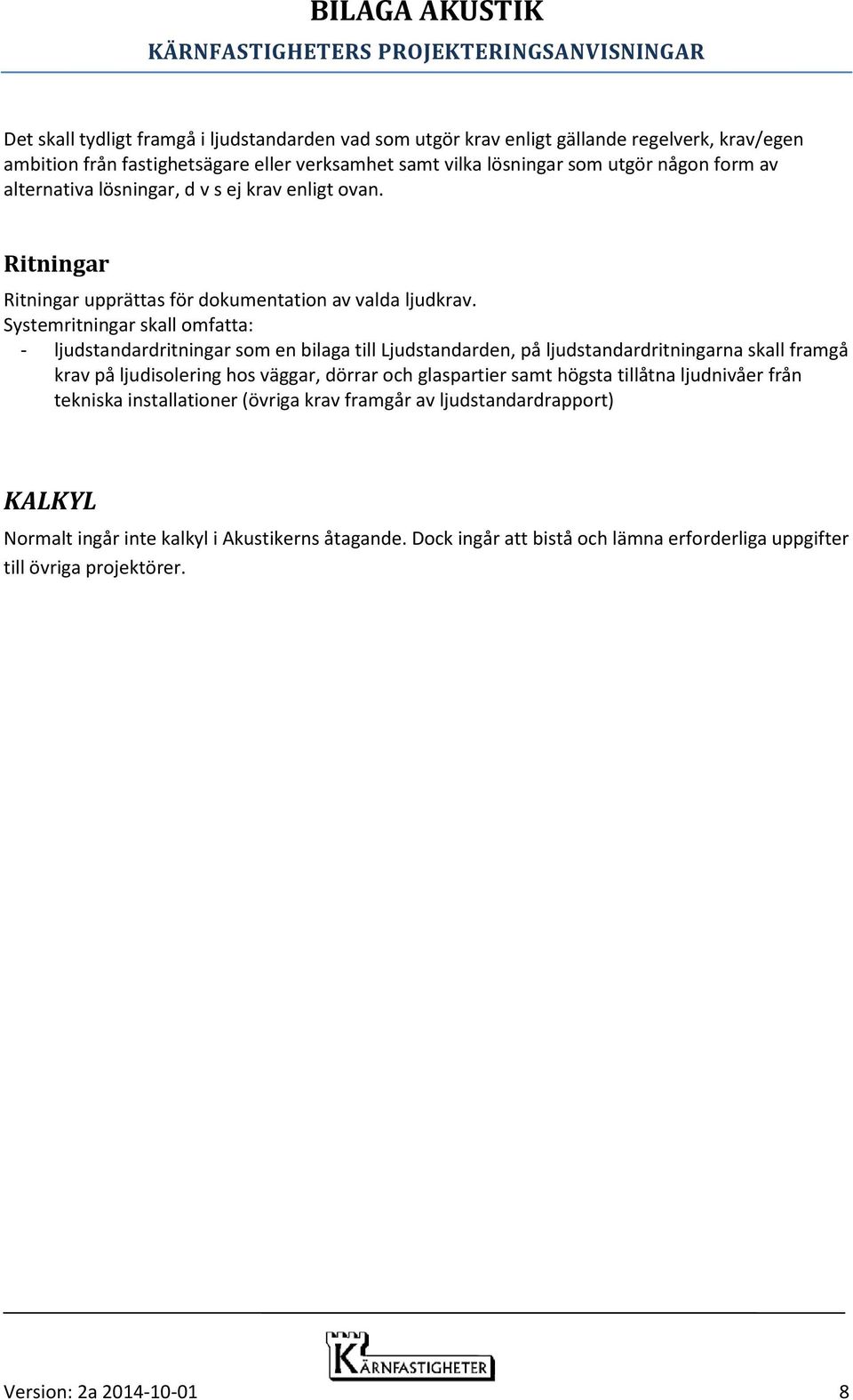

8 Det skall tydligt framgå i ljudstandarden vad som utgör krav enligt gällande regelverk, krav/egen ambition från fastighetsägare eller verksamhet samt vilka lösningar som utgör någon form av alternativa lösningar, d v s ej krav enligt ovan. Ritningar Ritningar upprättas för dokumentation av valda ljudkrav. Systemritningar skall omfatta: - ljudstandardritningar som en bilaga till Ljudstandarden, på ljudstandardritningarna skall framgå krav på ljudisolering hos väggar, dörrar och glaspartier samt högsta tillåtna ljudnivåer från tekniska installationer (övriga krav framgår av ljudstandardrapport) KALKYL Normalt ingår inte kalkyl i Akustikerns åtagande. Dock ingår att bistå och lämna erforderliga uppgifter till övriga projektörer. Version: 2a

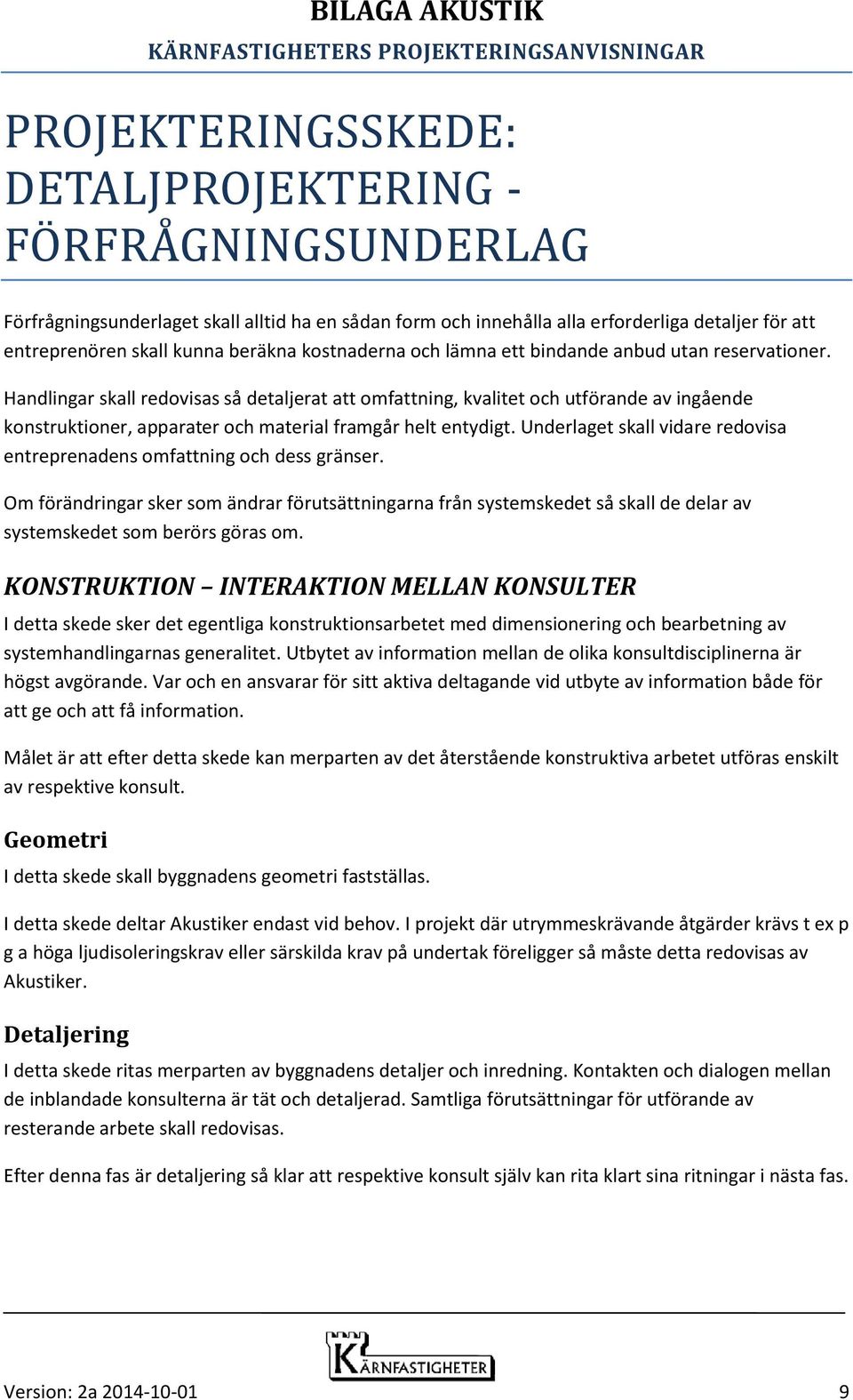

9 PROJEKTERINGSSKEDE: DETALJPROJEKTERING - FÖRFRÅGNINGSUNDERLAG Förfrågningsunderlaget skall alltid ha en sådan form och innehålla alla erforderliga detaljer för att entreprenören skall kunna beräkna kostnaderna och lämna ett bindande anbud utan reservationer. Handlingar skall redovisas så detaljerat att omfattning, kvalitet och utförande av ingående konstruktioner, apparater och material framgår helt entydigt. Underlaget skall vidare redovisa entreprenadens omfattning och dess gränser. Om förändringar sker som ändrar förutsättningarna från systemskedet så skall de delar av systemskedet som berörs göras om. KONSTRUKTION INTERAKTION MELLAN KONSULTER I detta skede sker det egentliga konstruktionsarbetet med dimensionering och bearbetning av systemhandlingarnas generalitet. Utbytet av information mellan de olika konsultdisciplinerna är högst avgörande. Var och en ansvarar för sitt aktiva deltagande vid utbyte av information både för att ge och att få information. Målet är att efter detta skede kan merparten av det återstående konstruktiva arbetet utföras enskilt av respektive konsult. Geometri I detta skede skall byggnadens geometri fastställas. I detta skede deltar Akustiker endast vid behov. I projekt där utrymmeskrävande åtgärder krävs t ex p g a höga ljudisoleringskrav eller särskilda krav på undertak föreligger så måste detta redovisas av Akustiker. Detaljering I detta skede ritas merparten av byggnadens detaljer och inredning. Kontakten och dialogen mellan de inblandade konsulterna är tät och detaljerad. Samtliga förutsättningar för utförande av resterande arbete skall redovisas. Efter denna fas är detaljering så klar att respektive konsult själv kan rita klart sina ritningar i nästa fas. Version: 2a

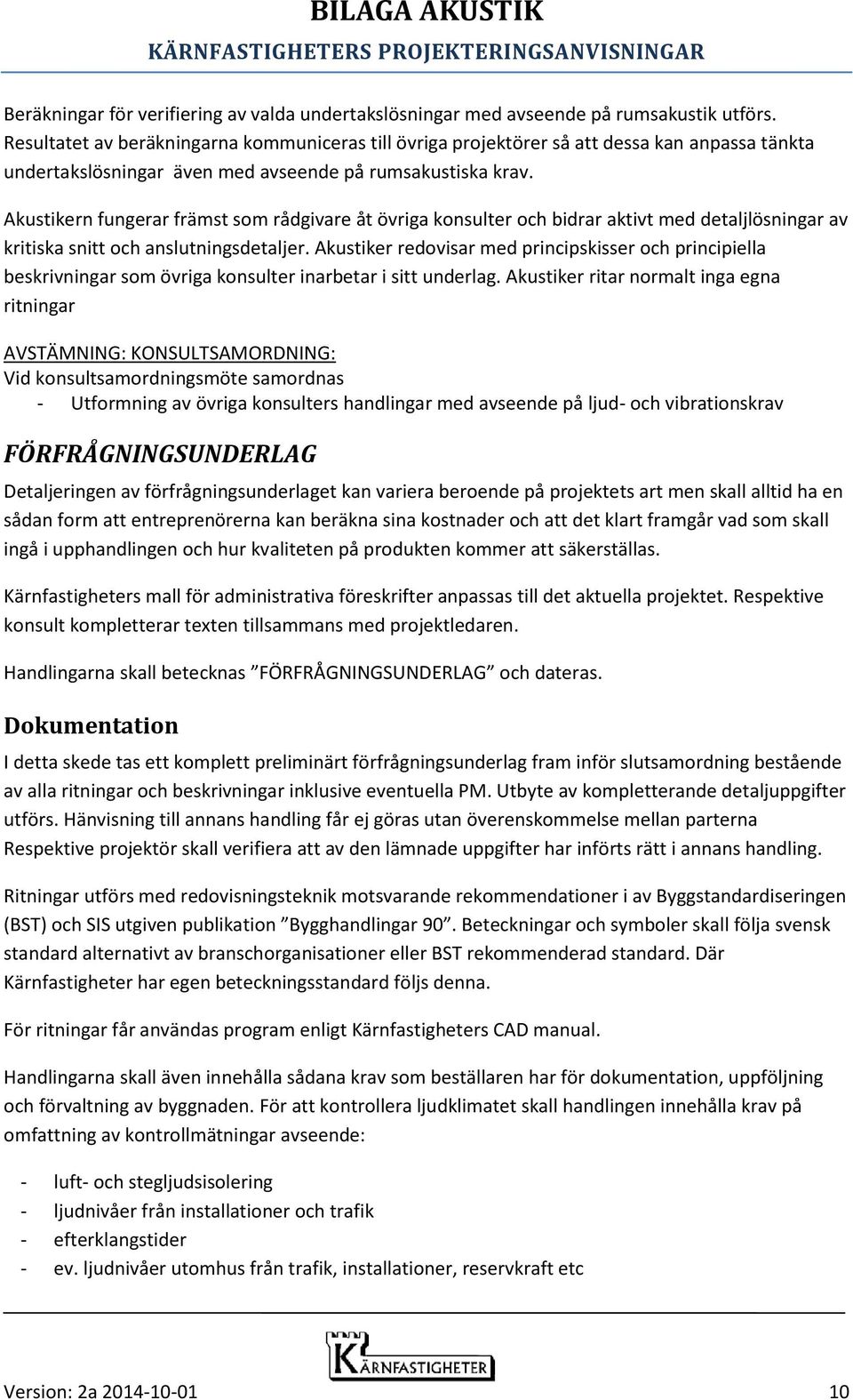

10 Beräkningar för verifiering av valda undertakslösningar med avseende på rumsakustik utförs. Resultatet av beräkningarna kommuniceras till övriga projektörer så att dessa kan anpassa tänkta undertakslösningar även med avseende på rumsakustiska krav. Akustikern fungerar främst som rådgivare åt övriga konsulter och bidrar aktivt med detaljlösningar av kritiska snitt och anslutningsdetaljer. Akustiker redovisar med principskisser och principiella beskrivningar som övriga konsulter inarbetar i sitt underlag. Akustiker ritar normalt inga egna ritningar AVSTÄMNING: KONSULTSAMORDNING: Vid konsultsamordningsmöte samordnas - Utformning av övriga konsulters handlingar med avseende på ljud- och vibrationskrav FÖRFRÅGNINGSUNDERLAG Detaljeringen av förfrågningsunderlaget kan variera beroende på projektets art men skall alltid ha en sådan form att entreprenörerna kan beräkna sina kostnader och att det klart framgår vad som skall ingå i upphandlingen och hur kvaliteten på produkten kommer att säkerställas. Kärnfastigheters mall för administrativa föreskrifter anpassas till det aktuella projektet. Respektive konsult kompletterar texten tillsammans med projektledaren. Handlingarna skall betecknas FÖRFRÅGNINGSUNDERLAG och dateras. Dokumentation I detta skede tas ett komplett preliminärt förfrågningsunderlag fram inför slutsamordning bestående av alla ritningar och beskrivningar inklusive eventuella PM. Utbyte av kompletterande detaljuppgifter utförs. Hänvisning till annans handling får ej göras utan överenskommelse mellan parterna Respektive projektör skall verifiera att av den lämnade uppgifter har införts rätt i annans handling. Ritningar utförs med redovisningsteknik motsvarande rekommendationer i av Byggstandardiseringen (BST) och SIS utgiven publikation Bygghandlingar 90. Beteckningar och symboler skall följa svensk standard alternativt av branschorganisationer eller BST rekommenderad standard. Där Kärnfastigheter har egen beteckningsstandard följs denna. För ritningar får användas program enligt Kärnfastigheters CAD manual. Handlingarna skall även innehålla sådana krav som beställaren har för dokumentation, uppföljning och förvaltning av byggnaden. För att kontrollera ljudklimatet skall handlingen innehålla krav på omfattning av kontrollmätningar avseende: - luft- och stegljudsisolering - ljudnivåer från installationer och trafik - efterklangstider - ev. ljudnivåer utomhus från trafik, installationer, reservkraft etc Version: 2a

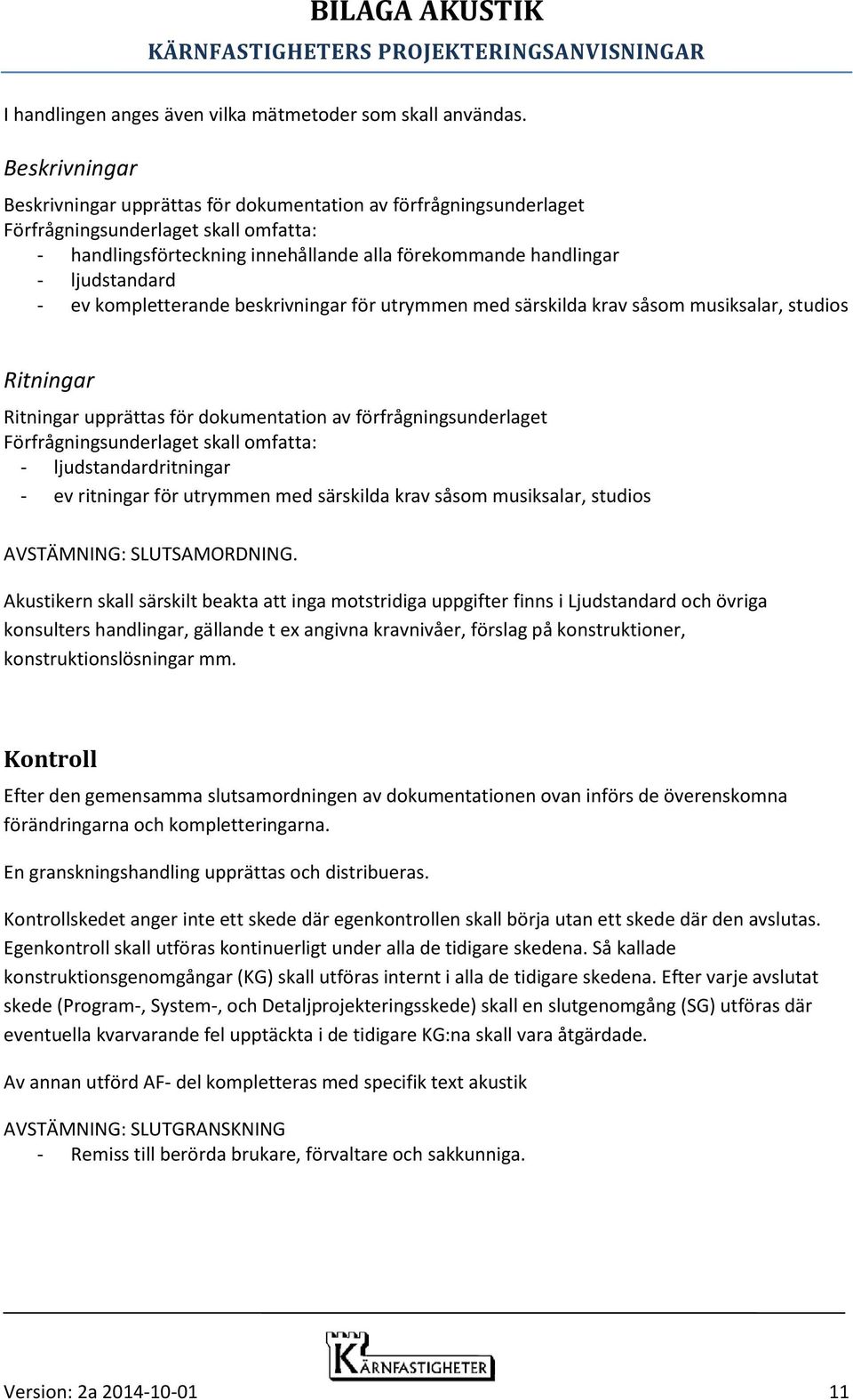

11 I handlingen anges även vilka mätmetoder som skall användas. Beskrivningar Beskrivningar upprättas för dokumentation av förfrågningsunderlaget Förfrågningsunderlaget skall omfatta: - handlingsförteckning innehållande alla förekommande handlingar - ljudstandard - ev kompletterande beskrivningar för utrymmen med särskilda krav såsom musiksalar, studios Ritningar Ritningar upprättas för dokumentation av förfrågningsunderlaget Förfrågningsunderlaget skall omfatta: - ljudstandardritningar - ev ritningar för utrymmen med särskilda krav såsom musiksalar, studios AVSTÄMNING: SLUTSAMORDNING. Akustikern skall särskilt beakta att inga motstridiga uppgifter finns i Ljudstandard och övriga konsulters handlingar, gällande t ex angivna kravnivåer, förslag på konstruktioner, konstruktionslösningar mm. Kontroll Efter den gemensamma slutsamordningen av dokumentationen ovan införs de överenskomna förändringarna och kompletteringarna. En granskningshandling upprättas och distribueras. Kontrollskedet anger inte ett skede där egenkontrollen skall börja utan ett skede där den avslutas. Egenkontroll skall utföras kontinuerligt under alla de tidigare skedena. Så kallade konstruktionsgenomgångar (KG) skall utföras internt i alla de tidigare skedena. Efter varje avslutat skede (Program-, System-, och Detaljprojekteringsskede) skall en slutgenomgång (SG) utföras där eventuella kvarvarande fel upptäckta i de tidigare KG:na skall vara åtgärdade. Av annan utförd AF- del kompletteras med specifik text akustik AVSTÄMNING: SLUTGRANSKNING - Remiss till berörda brukare, förvaltare och sakkunniga. Version: 2a

12 Färdigställande BILAGA AKUSTIK När inkomna granskningssynpunkter bearbetats och handlingarna har uppdaterats färdigställs Förfrågningsunderlaget och en intern genomgång utförs kallad frisläppande av handling. I denna säkerställer man att underlaget är komplett och att inga kvarvarande fel finns. Därefter distribueras handlingarna till av projektledaren angiven plats. AVSTÄMNING: KALKYL UPPHANDLING AV ENTREPRENÖRER Version: 2a

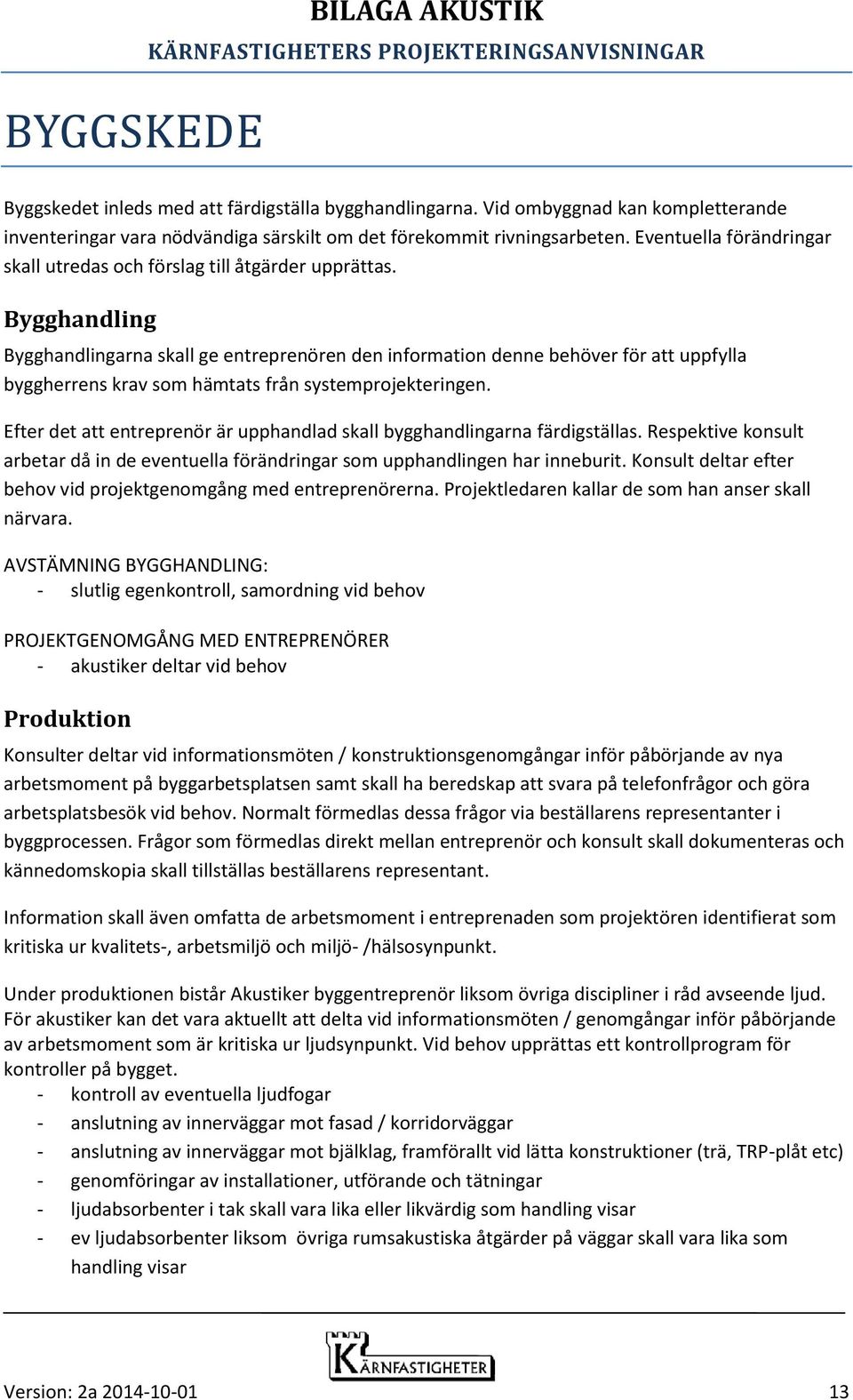

13 BYGGSKEDE BILAGA AKUSTIK Byggskedet inleds med att färdigställa bygghandlingarna. Vid ombyggnad kan kompletterande inventeringar vara nödvändiga särskilt om det förekommit rivningsarbeten. Eventuella förändringar skall utredas och förslag till åtgärder upprättas. Bygghandling Bygghandlingarna skall ge entreprenören den information denne behöver för att uppfylla byggherrens krav som hämtats från systemprojekteringen. Efter det att entreprenör är upphandlad skall bygghandlingarna färdigställas. Respektive konsult arbetar då in de eventuella förändringar som upphandlingen har inneburit. Konsult deltar efter behov vid projektgenomgång med entreprenörerna. Projektledaren kallar de som han anser skall närvara. AVSTÄMNING BYGGHANDLING: - slutlig egenkontroll, samordning vid behov PROJEKTGENOMGÅNG MED ENTREPRENÖRER - akustiker deltar vid behov Produktion Konsulter deltar vid informationsmöten / konstruktionsgenomgångar inför påbörjande av nya arbetsmoment på byggarbetsplatsen samt skall ha beredskap att svara på telefonfrågor och göra arbetsplatsbesök vid behov. Normalt förmedlas dessa frågor via beställarens representanter i byggprocessen. Frågor som förmedlas direkt mellan entreprenör och konsult skall dokumenteras och kännedomskopia skall tillställas beställarens representant. Information skall även omfatta de arbetsmoment i entreprenaden som projektören identifierat som kritiska ur kvalitets-, arbetsmiljö och miljö- /hälsosynpunkt. Under produktionen bistår Akustiker byggentreprenör liksom övriga discipliner i råd avseende ljud. För akustiker kan det vara aktuellt att delta vid informationsmöten / genomgångar inför påbörjande av arbetsmoment som är kritiska ur ljudsynpunkt. Vid behov upprättas ett kontrollprogram för kontroller på bygget. - kontroll av eventuella ljudfogar - anslutning av innerväggar mot fasad / korridorväggar - anslutning av innerväggar mot bjälklag, framförallt vid lätta konstruktioner (trä, TRP-plåt etc) - genomföringar av installationer, utförande och tätningar - ljudabsorbenter i tak skall vara lika eller likvärdig som handling visar - ev ljudabsorbenter liksom övriga rumsakustiska åtgärder på väggar skall vara lika som handling visar Version: 2a

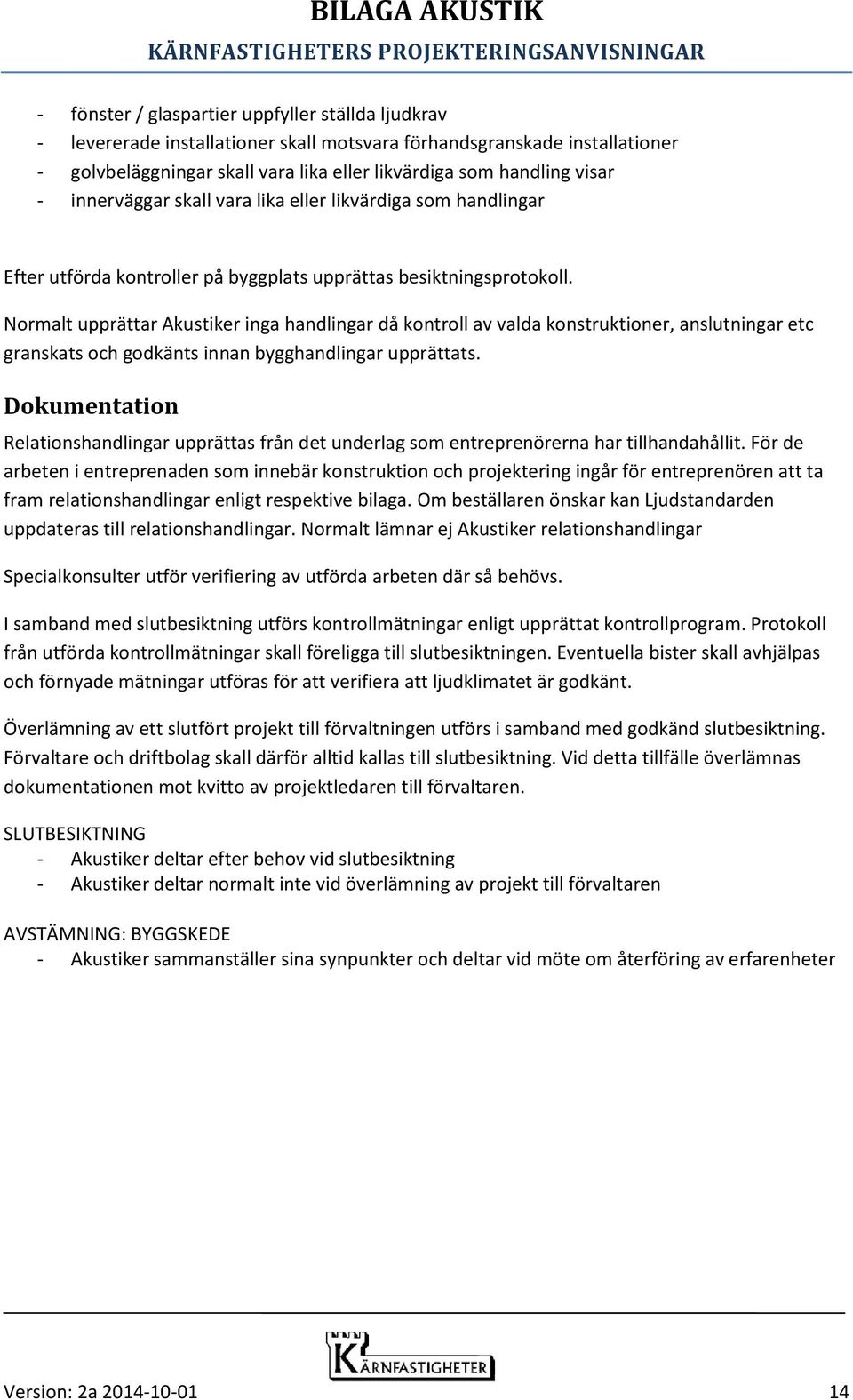

14 - fönster / glaspartier uppfyller ställda ljudkrav - levererade installationer skall motsvara förhandsgranskade installationer - golvbeläggningar skall vara lika eller likvärdiga som handling visar - innerväggar skall vara lika eller likvärdiga som handlingar Efter utförda kontroller på byggplats upprättas besiktningsprotokoll. Normalt upprättar Akustiker inga handlingar då kontroll av valda konstruktioner, anslutningar etc granskats och godkänts innan bygghandlingar upprättats. Dokumentation Relationshandlingar upprättas från det underlag som entreprenörerna har tillhandahållit. För de arbeten i entreprenaden som innebär konstruktion och projektering ingår för entreprenören att ta fram relationshandlingar enligt respektive bilaga. Om beställaren önskar kan Ljudstandarden uppdateras till relationshandlingar. Normalt lämnar ej Akustiker relationshandlingar Specialkonsulter utför verifiering av utförda arbeten där så behövs. I samband med slutbesiktning utförs kontrollmätningar enligt upprättat kontrollprogram. Protokoll från utförda kontrollmätningar skall föreligga till slutbesiktningen. Eventuella bister skall avhjälpas och förnyade mätningar utföras för att verifiera att ljudklimatet är godkänt. Överlämning av ett slutfört projekt till förvaltningen utförs i samband med godkänd slutbesiktning. Förvaltare och driftbolag skall därför alltid kallas till slutbesiktning. Vid detta tillfälle överlämnas dokumentationen mot kvitto av projektledaren till förvaltaren. SLUTBESIKTNING - Akustiker deltar efter behov vid slutbesiktning - Akustiker deltar normalt inte vid överlämning av projekt till förvaltaren AVSTÄMNING: BYGGSKEDE - Akustiker sammanställer sina synpunkter och deltar vid möte om återföring av erfarenheter Version: 2a

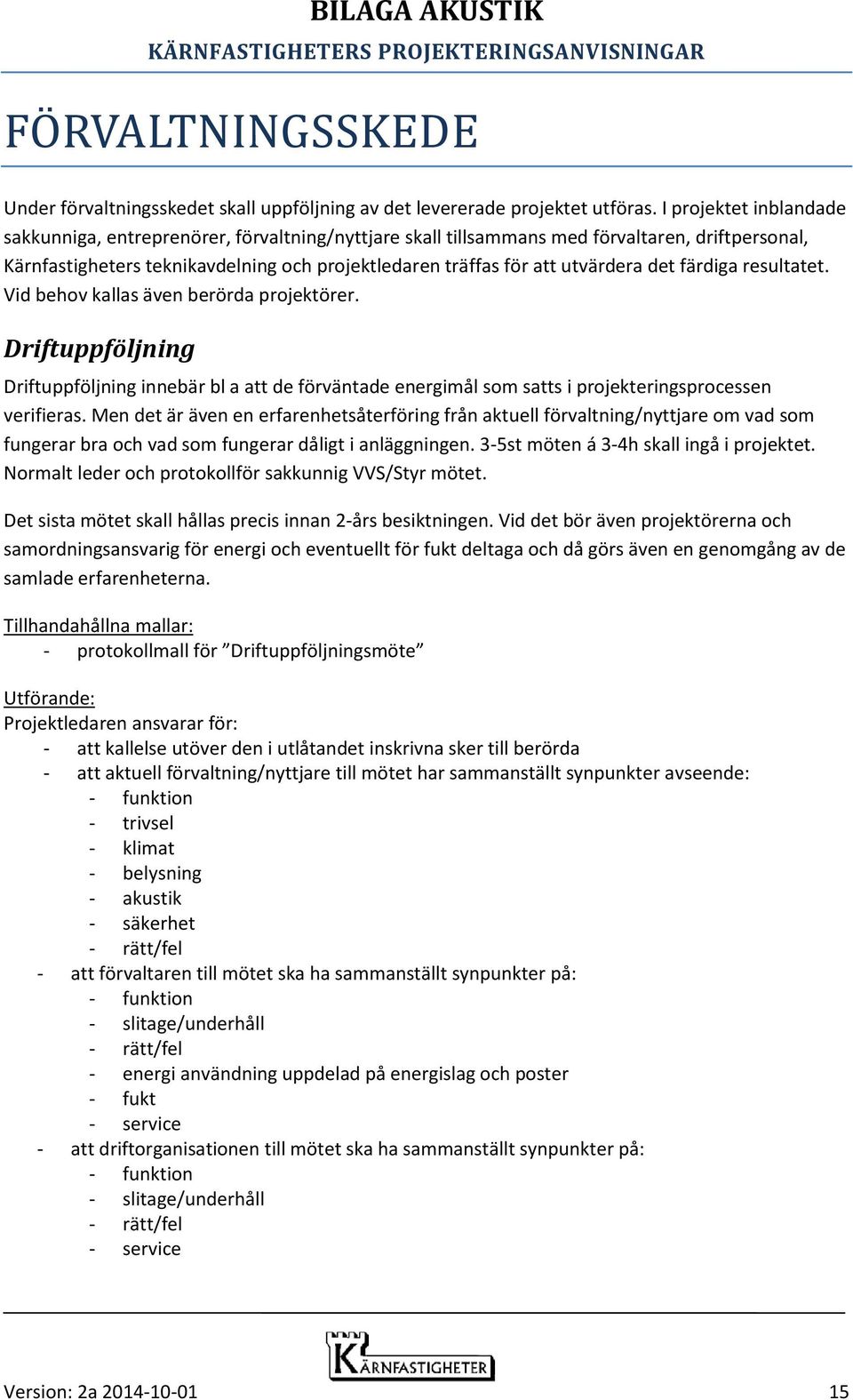

15 FÖRVALTNINGSSKEDE Under förvaltningsskedet skall uppföljning av det levererade projektet utföras. I projektet inblandade sakkunniga, entreprenörer, förvaltning/nyttjare skall tillsammans med förvaltaren, driftpersonal, Kärnfastigheters teknikavdelning och projektledaren träffas för att utvärdera det färdiga resultatet. Vid behov kallas även berörda projektörer. Driftuppföljning Driftuppföljning innebär bl a att de förväntade energimål som satts i projekteringsprocessen verifieras. Men det är även en erfarenhetsåterföring från aktuell förvaltning/nyttjare om vad som fungerar bra och vad som fungerar dåligt i anläggningen. 3-5st möten á 3-4h skall ingå i projektet. Normalt leder och protokollför sakkunnig VVS/Styr mötet. Det sista mötet skall hållas precis innan 2-års besiktningen. Vid det bör även projektörerna och samordningsansvarig för energi och eventuellt för fukt deltaga och då görs även en genomgång av de samlade erfarenheterna. Tillhandahållna mallar: - protokollmall för Driftuppföljningsmöte Utförande: Projektledaren ansvarar för: - att kallelse utöver den i utlåtandet inskrivna sker till berörda - att aktuell förvaltning/nyttjare till mötet har sammanställt synpunkter avseende: - funktion - trivsel - klimat - belysning - akustik - säkerhet - rätt/fel - att förvaltaren till mötet ska ha sammanställt synpunkter på: - funktion - slitage/underhåll - rätt/fel - energi användning uppdelad på energislag och poster - fukt - service - att driftorganisationen till mötet ska ha sammanställt synpunkter på: - funktion - slitage/underhåll - rätt/fel - service Version: 2a
