1 Utarbetad av Magnus Skoog, CAD-strateg Gäller för Regionfastigheter Datum Version 1.1

2 2/12 Innehållsförteckning Inledning Mallarnas betydelse i AutoCAD Anpassning Objektsegenskaper Toolpalett Utförande Layout Rithuvud Modell Objektegenskaper Objekt Utrymme Utrymmets Room Tag Pelare Förändring av modell eller ritning/layout Förändring som påverkar utrymmet Checklista för egenkontroll Generellt Modell Ritning/Layout Arkitektmodell Installationsmodell Utrymmen Kommunikation mellan projekt och beställaren

3 3/12 Inledning Utförandebeskrivningen är ett hjälpmedel för att säkerställa korrekt leverans av modeller och ritningar i AutoCAD enligt de krav beställaren anger i Tillämpningsanvisning: Förvaltning. Utförandebeskrivningen redovisar inställningar, ifyllnad av egenskaper och metodik för hantering av de ursprungshandlingar och mallar beställaren tillhandahåller projekten. 1. Mallarnas betydelse i AutoCAD Följande mallar tillhandahåller beställaren: Namn RF_2015_A.dwt RF_2015_K.dwt RF_2015_E.dwt RF_2015_VVS.dwt RF_2015_UTR.dwt RF_Insats Primärt användningsområde Arkitekt, Inredning, Storkök Konstruktion El, Tele Ventilation, Värme och sanitet Utrymningsplan Insatsplan (flertalet mallar) 1.1 Anpassning Samtliga mallar är anpassade att användas med AutoCAD Architecture och AutoCAD MEP med dess standarduppsättning av objektsbibliotek. Beställaren tar ej hänsyn till eventuell anpassning som kan krävas för kompatibilitet med andra objekt. 1.2 Objektsegenskaper Beställarens krav på objektsegenskaper redovisas i Tillämpningsanvisning: Förvaltning Bilaga 4. Fördefinierade property sets tillhandahålls genom mallarna och kopplas till dess kravställda objekt. Mall Objekt Property set RS_A.dwt Space FI2_Utrymmen RS_A.dwt Door FI2Door RS_A.dwt Window, Door/window assembly FI2Window RS_A.dwt Stair FI2Stair RS_A.dwt, RS_K.dwt Wall, Curtain wall FI2Wall, FI2CurtainWall RS_A.dwt Mass Element FI2FurnisingElement RS_A.dwt, RS_K.dwt Structural Member FI2StructuralMember 1.3 Toolpalett Använd beställarens toolpalett med verktyg för utrymme, litterera utrymme samt fördefinierade tabeller och Display Themes för egenkontroll. Toolpalett öppnas med AutoCAD Content browser, och benämns Regionfastigheter Toolpalett AutoCAD. Laddas hem från Region Skånes hemsida under kategorin Modell och ritningshantering. 3

4 4/12 2 Utförande Korrekt användning av beställarens mallar är kritiskt för att uppfylla kraven enligt Tillämpningsanvisning: Förvaltning. Handhavandebeskrivningen utgår från att mallar enligt kap 1 används. 2.1 Layout Samtliga mallar innehåller följande layoutflikar: Namn Rithuvud Mått, H x B (mm) A1 Liggande 594 x 841 A1F Liggande 594 x 1189 A11 BH90 Stående 594 x 1189 A1BH90 Stående 594 x 841 A3 Liggande 296,93 x 419, Rithuvud Ifyllnad av rithuvud sker enligt nedanstående beskrivning. Utrymme för företagslogo Nr. Egenskap Beskrivning Exempel 1 STATUS Projektstatus 2 PROJEKT Projektnummer och namn _ Projektbeskrivning (tomt vid relationsleverans) 3 FORETAG1 Konsult, företagsnamn Regionservice 4 RITAD_AV Ritad av A.Andersson 5 KOD_TYP_POS Handläggare A.Andersson 6 ARB_NR Leverantörs arbetsnummer ORT Ort Lund 8 ORT_DATUM Datum

5 5/12 9 RAD1 Sjukhus Skånes Universitetssjukhus,Lund 10 RAD01 Enhet Psykiatri 11 RAD2 Ritningsinnehåll enligt Kanalisation kodlista i bilaga 6 12 RAD3 Ritningstyp Planritning 13 RAD6 Fritextbeskrivning 1 Fritext 14 RAD7 Fritextbeskrivning 2 Fritext 15 SCALE Skala 1:50 16 RITN_FORM Ritningsformat A1 17 FO Fastighet BK Byggnad RAD4 Plan RAD5 Byggdel D1 21 UNDERGR Undergrupp TYP Typ DISC Disciplin E 24 RIT_NR Ritningsnummer E D1 25 REG Ändringsbeteckning A (ska vara tomt vid relationsleverans) 2.2 Modell Objekt tilldelas korrekt lager, namngiven enligt BSAB 96 (SB 11), och utseendeinställning. Fördefinierade visningskonfigurationer är anpassade för redovisning av objekten och används efter behov. För installationsmodeller anges aktiv visningskonfiguration till MEP Design vid relationsleverans. För A och K anges aktiv visningskonfiguration till 02 Normal detaljering vid relationsleverans. 5

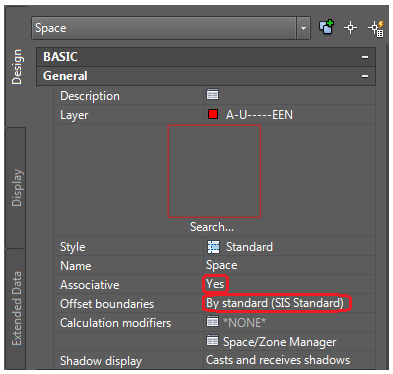

6 6/ Objektegenskaper Objektsbaserade egenskaper, i synnerhet på arkitektens planmodell, hämtas från fördefinierade property sets. Samtliga objekt som omfattas av krav på objektegenskaper redovisas i Tillämpningsanvisning: Förvaltning bilaga 4. Property sets från mall identifieras alltid med prefix; FI Objekt Nedan redovisas inställningar och handhavande av specifika objekt för att uppfylla beställarens krav på egenskaper Utrymme Utrymmesobjektet ska vara associativt och följa SIS standard för beräkning av dess area. Detta ställer krav på korrekt modellerade väggar och utrymmesavgränsande element samt för möjligheten att AutoCAD genererar korrekt area enligt svensk standard. 6

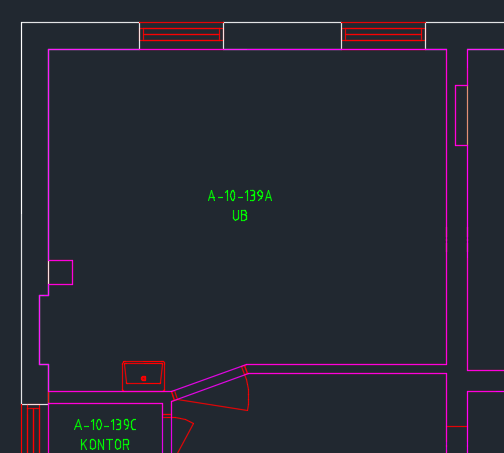

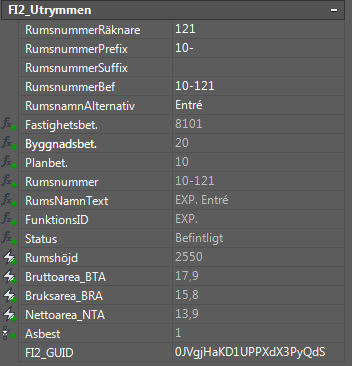

7 7/12 Utrymmet tilldelas rumsnummer och objektsegenskaper från fördefinierade klasslistor. Koppla property set; FI2_Utrymmen för att rätt information ska kunna anges och redovisas Utrymmets Room Tag Room Tag ska kopplas och redovisas på samtliga utrymmen. Taggen kan endast redovisa korrekta värden om property set; FI2_Utrymme kopplats till utrymmet. Ange dess definition till FI2_Rumsnummer&Rumsnamn-tag 3 för samtliga Room Tag. För samtliga installationsmodeller där arkitektens planmodeller förekommer som xref skall Room tag lyftas upp och därmed återanvändas. Därmed kan taggen också flyttas till förmån för annan text. Det medför även att taggens värde uppdateras per automatik vid förändringar på arkitektens planmodell Pelare Pelare definieras för att ta hänsyn till utrymmet. 7

8 8/12 3 Förändring av modell eller ritning/layout Uppdateras modellen påverkas relaterade ritningar/layouter. Uppdatera samtliga berörda layouter med berörd information i rithuvudet. Icke påverkade layouter, även om de förekommer i samma DWG-fil, skall ej ändras. Uppdatera följande fält för berörda layouters rithuvud - Datum - Ort - Namn - Logo 3.1 Förändring som påverkar utrymmet Ett utrymme ska med fördel förändras, inte raderas och återskapas. Metoden vid återanvändning är att låta AutoCAD automatiskt beräkna utrymmet efter den förändrade arkitekturen. En förändring kan omfattas av borttagning eller skapande av nya väggar. Enligt exempel radera vägg, dörr, fast installation samt det utrymmesobjekt med högst löpnummer i rumsnamnet. Åtgärda med att markera utrymmesobjektet, högerklicka Update space geometry Selected spaces. Rumstaggen justeras till centrerad position per automatik. 8

9 9/12 4 Checklista för egenkontroll Noggrann kontroll är kritiskt inför relationsleverans till beställaren. Ingen ovidkommande information får förekomma i modell eller ritning. Använd nedanstående checklistor för egenkontroll. 4.1 Generellt Modell Funktion Kontroll Mall Regionservice mallar skall användas vid upprättande av ny modell Koordinatsystem UCS skall vara World. Lagerstruktur - Lagernamn enligt BSAB 96 (SB 11). - Samtliga lagernamn skall vid leverans redovisas med status E Befintlig. - Inga tomma lager får förekomma. - Alla lager skall vara tända - Aktivt lager skall vara 0 Filnamn Enligt bilaga 6 och kodlista Skala Annotation scale = 1:50, PSLTSCALE = 1, MSLTSCALE = 1, LTSCALE= 1 Enhet Byggnadsmodell = mm. Markmodell= m. Externa referenser - Overlay och relative sökväg enligt rekommenderad mappstruktur i bilaga 6. - Insättningspunkt och skala för planmodeller skall ej ändras. - Relativa sökvägar skall ej förändras. Purge Utför en Purge innan leverans. Måttsättning Måttsättning får endast förekomma i K-handlingar och huvudsektioner Objekt Generiska objekt. Inga leverantörsnamn får förekomma Ritning/Layout Funktion Kontroll Mall Regionservice fördefinierade layoutfliken skall användas vid upprättande av ny ritning. Namn/filnamn Enligt bilaga 6 och kodlista. Layout Alltid minst en layout med beställarens rithuvud. Rithuvud skall vara ifyllt Vy Planritningar innehåller endast en vy per layout. Rumstext Rooms-tag skall vara synlig (Show annotations objects = always). Rithuvud Korrekt ifyllt enligt kapitel Revision Ingen revisionsbokstav/siffra i rithuvud. Ingen revisionstabell. Orienteringsfigur Skall förekomma och representera byggnadens våningsplan och planutsnitt 9

10 10/ Arkitektmodell Funktion Mall Koordinatkryss Kontroll Regionservice mallar skall användas vid upprättande av ny modell Ange X och Y enligt Sweref Beräknas efter origos position gentemot modell. Ange byggnadens vinkel gentemot grundkartan samt våningsplanets +höjd enligt RH2000. Objekt Kravställda objekt i 3D enligt bilaga 4. Space - Associativt och beräknas enligt SIS standard. - Samtliga kravställda objektegenskaper enligt bilaga 4 skall vara angivet. - Ta hänsyn till globalt ID (GUID) vid ombyggnationsprojekt. - BRA skall ej redovisa värde för Schakt och Hisschakt Door, Wall, Opening, Door/Window Brandcellsgränser Rumsseparering Fast inredning Rumstext Definitioner 4.3 Installationsmodell Utrymmesavgränsande objekt, Bound Spaces = Yes. Redovisas med lagerstruktur enligt bilaga 6. Dörrar i brandcellsgränser skall märkas med brandklass. Får endast använda polylinjer som rumsseparerare om något annat ej förekommer. Polylinjer får aldrig ersätta vägg, dörr m.m. Ej utrymmesavgränsande objekt, Bound spaces = No. Rooms-tag enligt definition FI2_Rumsnummer&Rumsnamn-tag (3) skall redovisas centrerat till samtliga utrymmesobjekt. Konsekvent definierade objekt. Funktion Kontroll Mall Regionservice mallar skall användas vid upprättande av ny modell Objekt Kravställda objekt i 3D enligt bilaga 4. Definition Konsekvent definition av objekt 10

11 11/ Utrymmen Visualisera utrymmets areaberäkning med hjälp av visningskonfigurationer. För samtliga schakt och hisschakt ska ej BRA förekomma. Överlappande utrymmesgeometri ska ej förekomma. Kontrollera klassifikationer av utrymmen med fördefinierade Display Themes från Regionservice toolpalett för egenkontroll. Verktygen redovisar grafiskt klassifikationer och underlättar upptäckten av missar eller felaktigt benämnda utrymmen. 11

12 12/12 5 Kommunikation mellan projekt och beställaren Rätt underlag är kritiskt för fullgod leverans från projekt till beställare. Generellt gäller kommunikation enligt nedan redovisade modell, vilken skiljer sig mellan om- och nybyggnationsprojekt. Ombyggnation Nybyggnation 1.0 Ursprungshandlingar Beställaren förser projektet med senaste gällande relationshandlingar. Dessa är i projekteringen en kopia av originalet. 1.0 Bygghandling, förvaltningsinformation Förvaltningsinformationsmodellen baseras på bygghandlingen och berör enbart A-40. Modellen skall uppfylla kraven på utrymmesobjekten. 1.1 Projektering Projektet genomför projekteringen på ursprungshandlingar. 1.1 Leverans förvaltningsinformation Projektet levererar slutförda förvaltningsinformationsmodeller. 1.2 Dokumentation Projektet dokumenterar vilka ursprungshandlingar som förändras och utgår samt vilka nya handlingar som uppstår. 1.1 Kompletterande information Projekt mottager från beställaren en retur med de handlingar som levererades vid Inför relationshandling Projektet beställer senaste gällande relationshandlingar från beställaren. Projektet innehar nu originalen. 2.0 Inför relationshandling Projektet uppdaterar handlingar mottagna enligt 1.1 till relationshandlingar. 2.1 Ändringar införs enligt avsatt tid. 3.0 Leverans relationshandling Projektet levererar slutförd relationshandlingar. 3.0 Leverans relationshandling Projektet levererar slutförda relationshandlingar tillsammans med dokumentationen enligt
