ANVÄNDARMANUAL REVIT LT PLUS
|
|
- Kristina Lindberg
- för 6 år sedan
- Visningar:
Transkript
1 ANVÄNDARMANUAL REVIT LT PLUS
2 Användarmanual AEC PLUS för Revit LT 2019 AEC PLUS för Revit LT är ett tilläggsprogram från AEC AB som anpassar Autodesk Revit LT till svenska förhållanden. AEC PLUS är en kraftfull verktygslåda för att kunna arbeta enklare, snabbare och helt enligt svensk standard. Med våra tjugo års erfarenhet från byggbranschen har vi använt problemställningar och önskemål från egna och kunders projekt för att utveckla en programvara som underlättar vardagen för arkitekter, konstruktörer ventilations- och rörprojektörer samt elprojektörer. Programmet innehåller ett stort antal familjer framtagna för att passa den svenska marknaden. Det medföljer också mallfiler för respektive disciplin samt de standarder som krävs för att projektera enligt svenska normer. Det blir både enklare och roligare att färdigställa ritningar med AEC PLUS!
3 Innehåll 1 Länkar AEC Portal AEC AEC Support Mallfiler Familjer... 7 Support Utbildning

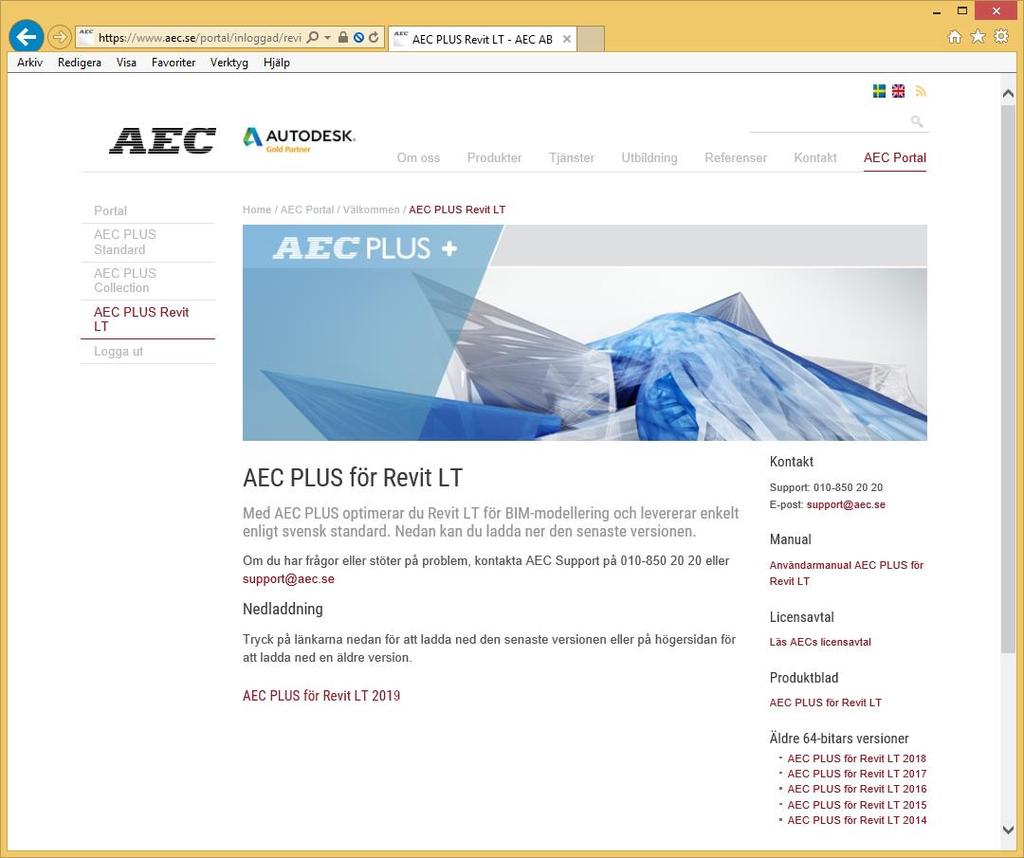

4 1 Länkar 1.1 AEC Portal AEC Portal är AECs nya portal för nedladdning av våra egna programvaror. Med dina inloggningsuppgifter kommer du åt de olika programvaror som ditt avtal berättigar dig till. Du kan även ladda ned Licensavtal, Användarmanual och Produktblad. 2

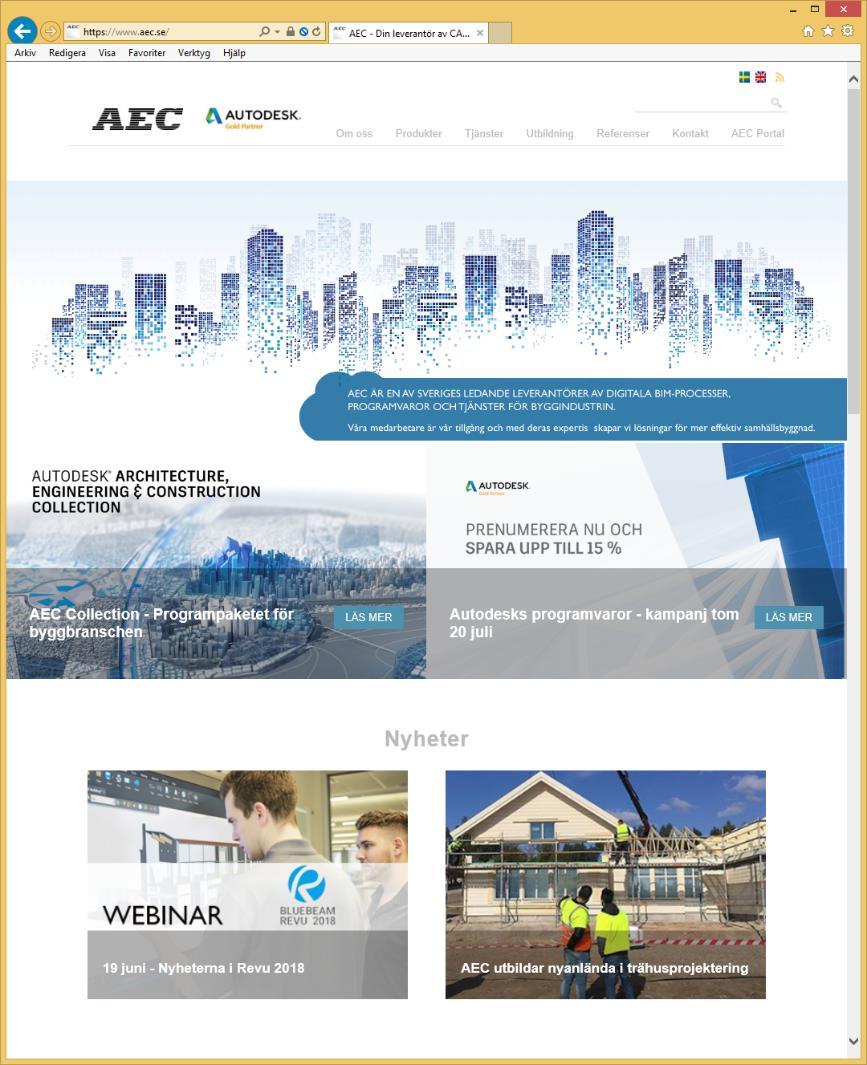

5 1.2 AEC AECs hemsida innehåller information om våra tjänster, programvaror och kursutbud. 3
6 1.3 AEC Support AEC Supports hemsida innehåller information om vår supporttjänst samt om supportavtal och fjärrstyrning. 4

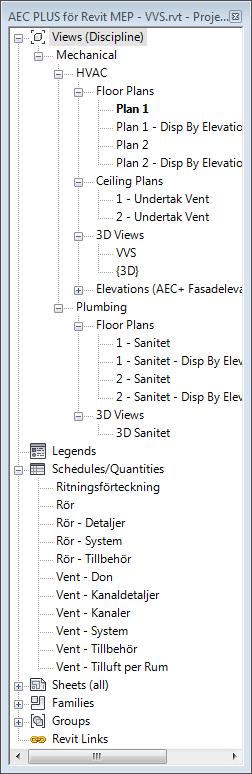

7 2 Mallfiler AEC PLUS innehåller olika mallfiler beroende på installationsplattform: Revit LT: mallfiler för Arkitektur (nybyggnad och ombyggnad), Konstruktion (nybyggnad och ombyggnad), Ventilation och Rör samt Elinstallation. Gemensamt för alla mallfiler är att de är förberedda för projektering enligt den arbetsmetodik som AEC rekommenderar. Project Browser innehåller ett antal fördefinierade plan, elevationer, olika vysorteringar, exempel på förteckningar, ritningsdefinitioner med ram, huvud och revision. Till Projekt Browser finns ett antal fördefinierade vysorteringar för att underlätta visningen av projektets vyer. På varje vy i AEC PLUS mallfiler finns Vysortering - Nivå 1, Vysortering - Nivå 2 och Vysortering - Nivå 3, och det är dessa egenskaper som våra vysorteringar i Project Browser använder. Ett exempel på hur man kan använda dessa finns i filen AEC PLUS Vy- och Ritningssortering.xlsx som ligger i katalogen C:\ProgramData\Autodesk\RLT 2019\AEC AB\Övrigt\Vy- och Ritningssortering\. För underlätta vid ombyggnadsprojekt finns nya mallfiler för Arkitekt och Konstruktion. 5

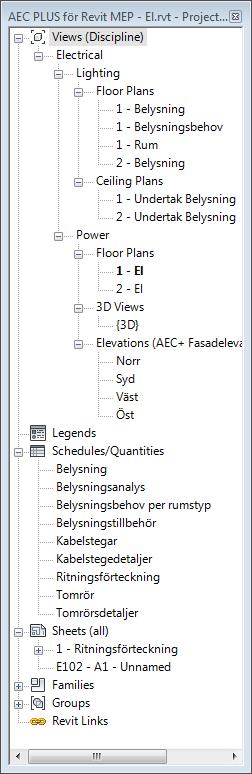

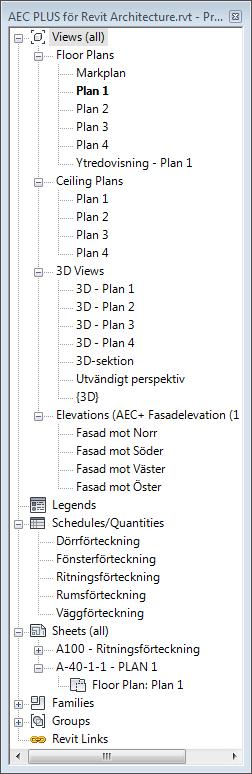

8 Mallfilen innehåller redan från början ett antal familjer för att underlätta uppstart av projekt. Exempel på fördefinierade familjer är system- och objektfamiljer, litteran, skrafferingsmönster, pilar, elevations- och sektionsmarkeringar, skalstockar, detaljer och profiler. Exempelvis finns det identiska litteran i alla mallfiler för att kunna användas oavsett disciplin. Här hittar du också ett flertal exportmallar när du skall skapa AutoCAD-filer från ditt Revit-projekt. En gemensam standard används för alla parametrar i familjer framtagna av AEC. Arbetet underlättas väsentligt när man använder parametrar i Revit såsom vid mängdning, littrering etcetera. Alla parametrar som används i AEC PLUS finns samlade i generella Shared Parameters-filer, vilket underlättar hanteringen av parametrar över de olika disciplinerna. Om ett projekt startats utan någon Shared Parameters-fil kan en sådan enkelt laddas in i efterhand från mappen...aec AB\Övrigt\Metadata. Varje vy har ett förberett utseende och AEC PLUS innehåller dessutom vymallar, inställningar, skalor, detaljeringsnivåer, grafisk inställningar, vyfilter, discipliner etcetera. Svenska materialinställningar, visningsegenskaper för objekt och underkategorier såsom, linjetjocklek och färg, egna underkategorier i Object Styles. Project Properties innehåller nya egenskaper på projektnivå för att exempelvis ritningshuvud skall visa rätt information. Project Units är inställda till rätt enheter. Project Parameters innehåller anpassade projektparametrar för att kunna spara information som exempelvis hängning. Projektparametrarna är gemensamma för de olika disciplinerna för att underlätta mängdning. Fill Patterns innehåller skrafferingar, revisionsinställningar, linjestilar, linjetjocklekar, linjetyper, detaljmarkeringar, pilinställningar, måttsättningar, konstruktionsfaser och är förberedd med fasfilter. Mallfilen för Konstruktion innehåller ovanstående anpassat för konstruktörer. Mallfilen för Ventilation och Rör innehåller ovanstående anpassat för ventilations- och rörprojektörer samt Mechanical Settings med inställningar för ventilationskanaler och rördimensioner. Mallfilen för Elinstallation innehåller ovanstående anpassat för elprojektörer samt Electrical Settings med inställningar för kablar och kabelstegar. 6

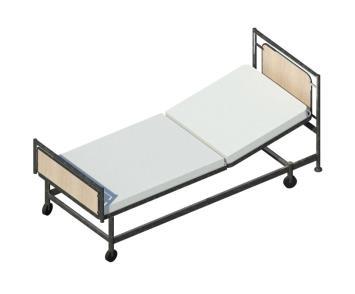

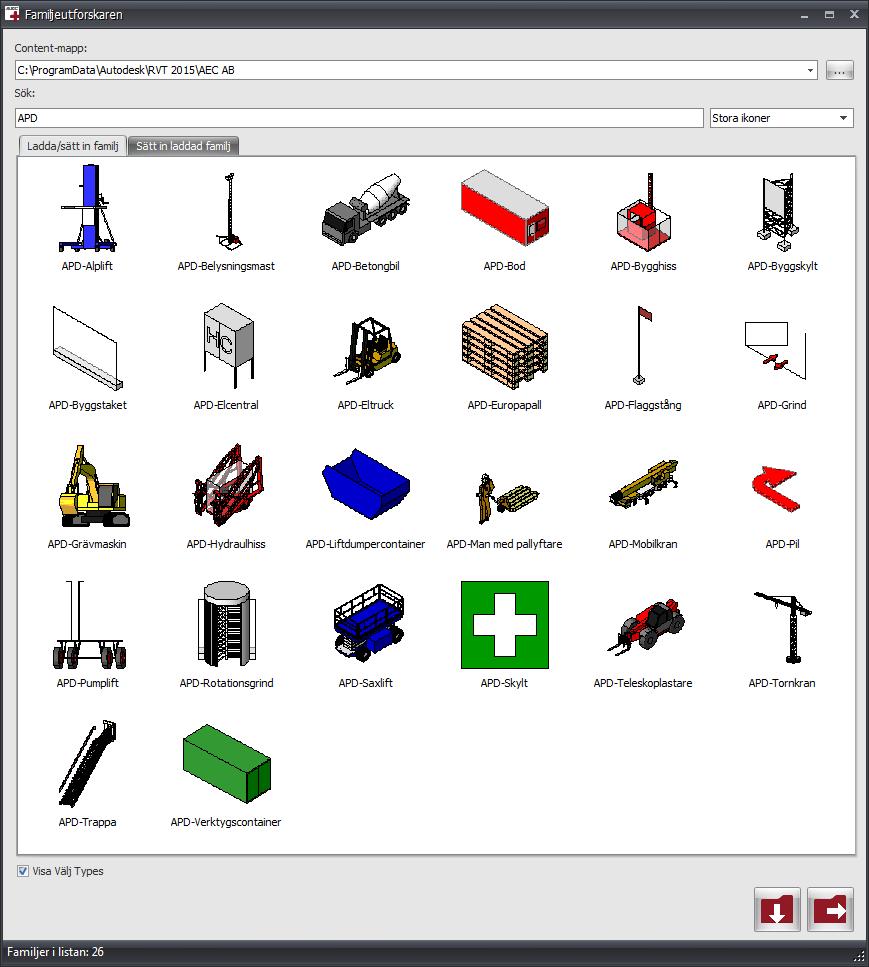

9 3 Familjer I AEC PLUS har lagts stor vikt vid att förse projektören med ett stort antal användbara familjer att starta projekteringen med. Familjebiblioteket innehåller vitt skilda kategorier från konstruktionselement till inredningsdetaljer. Vi har samlat alla våra familjer i undermappen AEC AB i Revits installationsmapp. Ett generellt content med förberedd projektfil innehållande systemfamiljer som material, väggar och trappor för att kunna laddas in till befintliga projekt via Revitfunktionen Transfer Project Standards. I dessa filer hittar man också användbar information om hur man bäst använder funktionerna. Sjukhusinredning med över 150 familjer anpassade till sjukhus. 7

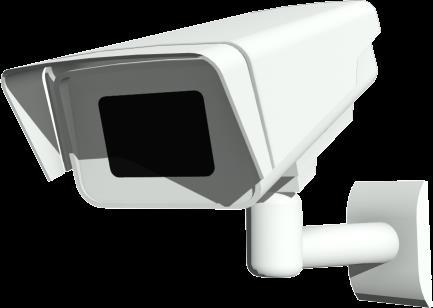

10 Symbolbibliotek med över 100 symboler för brand- och utrymningsplaner. Här finns också en ritning (Sheet) för brand och utrymningsplaner i A3-format. Observera att förutom över- och underskåp finns färdiga familjer benämnda Köksinredning, där båda typerna ingår. Man ändrar enkelt visning av de olika komponenterna för dessa objekt i dialogen Type Properties. Alla AEC PLUS-familjer är anpassade för att man enkelt skall kunna skapa nya familjer med dessa som utgångspunkt. Tillgänglighetsfamiljer med friytor är uppdaterade och finns nu med vid installation. Visning av friytor kontrolleras i Visibility/Graphics som en underkomponent SIS Tillgänglighetsmått i Generic Model. 8

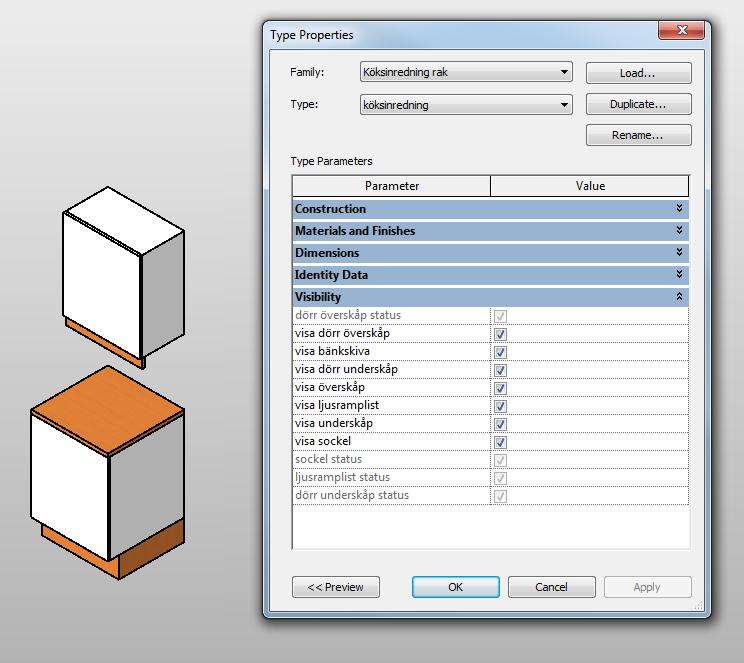

11 Familjerna är prestandamässigt optimerade, vilket inte bara gäller filstorlek utan också objektets uppbyggnad. Man kan alltid vara säker på AEC PLUS-familjer fungerar i ett verkligt projekt. Familjer för att skapa arbetsplatsdispositioner (APD) direkt i Revit. 9
12 Möbel- och belysningsfamiljer. AECs djupa kunskap inom att skapa objekt och familjer som fungerar i verkliga projekt har medfört att många leverantörer anlitar oss för att skapa sina produkter som Revit-familjer. Vi har valt att lägga med några av dessa familjer i form av Materias och Lammhults möbler bland våra inredningssymboler (AEC AB-mappen). Är du verksam inom säkerhetsbranschen rekommenderar vi att du på Autodesk Seek söker efter Axis Communications, där du hittar de familjer som AEC skapat åt Axis Communications. Vi hjälper också ofta våra kunder att skapa och strukturera familjer i specifika projekt. Ring oss gärna så berättar vi mer! 10
13 SUPPORT AEC tillhandahåller support på produkter från AEC, Autodesk och Bluebeam. Är ni intresserade av att veta mer ber vi er att besöka eller ringa för att tala med någon av våra säljare. UTBILDNING Behöver du gå en start- eller fortsättningskurs i Revit? Vill du själv lära dig hur man bäst skapar familjer till Revit? AEC har ett rikt utbud av kurser, såväl schemalagda som företagsanpassade. För mer information, besök ring oss på eller e-posta oss på utbildning@aec.se. 11
14 OPTIMERA REVIT LT FÖR BIM-MODELLERING och arbeta enkelt enligt svensk standard PLUS AEC PLUS är tilläggsprogram som anpassar Autodesks programvaror för svenska förhållanden och standarder. AEC PLUS för Revit LT innehåller ett omfattande bibliotek av anpassningsbara familjer och ett stort antal tilläggsfunktioner som sparar tid och underlättar ditt användande. Senaste versionen av AEC PLUS finns för nedladdning på För mer information, besök vår hemsida AEC Support: ,
