ÖVERSÄTTNINGAR I detta kursmaterial har vi valt att översätta en del engelska beteckningar till svenska. Ex: Feature Egenskap

Transkript

1 Introduktion Detta kursmaterial är framtaget av Kent Norling på CADCAM-it i Gävle. Synpunkter och eventuella önskemål om tillägg och förändringar mailas till kent.norling@cadcam-it.se CADCAM-it CADCAM-it är Gävles enda renodlade CAD/CAM företag som förutom försäljning av programvaror även tillhandahåller utbildning, installation, service, support och underhåll för CAD relaterade produkter och programvaror. Vi är auktoriserade Autodesk Value Added Reseller (VAR) återförsäljare inom mekanik. Vi är ett ungt företag med lång erfarenhet av IT system för CAD/CAM. AUTODESK Autodesk har under många år utvecklat verktyg till mekanikkonstruktion. De flesta konstruktörer har någon gång använt AutoCAD, som den är eller tillsammans med någon specialapplikation började Autodesk forskning och utveckling av ett nytt verktyg för mekanikkonstruktion i 3D, Autodesk Inventor. Produkten har sedan den kom ut i Sverige vuxit sig allt starkare och används idag av flera tusen konstruktörer i landet. Det är konstruktörer på allt från små till stora företag som idag konstruerar i 3D med Autodesk Inventor. Autodesk Inventor är utvecklad med fokus på användarvänlighet och snabb hantering av komplexa modeller. Speciella konventioner ÖVERSÄTTNINGAR I detta kursmaterial har vi valt att översätta en del engelska beteckningar till svenska. Ex: Feature Egenskap SYMBOLER Olika symboler i marginalen indikerar olika typ av innehåll: Ex: i Tips Start på övning Slut på övning FÖRHANDSTEST Vissa funktioner kan du få prova i ett tidigt skede utan att kommandot gås igenom grundligt. Detta är en s.k. FÖRHANDSTEST av denna funktion för att kunna uppnå ett visst arbetsflöde eller arbetsmetodik. Funktionen gås då igenom mer utförligt senare i boken. 8

2 Övningsfiler Övningsfilerna som följer med boken ligger i en självuppackande fil på CD-skivan. Dubbelklicka på filen för att starta uppackningen. I dialogen som startas bestämmer Du vilken mapp filerna skall kopieras till. Klicka sedan på knappen Unzip och sedan på Close Inställningar innan du börjar För att följa bokens övningar som det är tänkt bör Du även ställa om Inventors sökväg till mallfilerna. Kom ihåg vilken sökväg Du har på Din dator för att kunna återställa sökvägen när Du är färdig. Starta Inventor och välj alternativet Application Options på Tools fliken. Gå till File fliken och klicka sedan på utforskarknappen till höger om Default Templates fältet. Utforska dig fram till och klicka på mappen Mallar under mappen Inventor 2013 Basutbildning. Klicka sedan på OK. 9

3 Klicka på General fliken och ställ in enligt bilden till vänster. Mer nyttiga inställningar hittar du sist i boken. Vissa övningar i boken kräver att Du tidigare slutfört vissa övningar. T.ex. skapat en viss part för att kunna göra en ritning. Om Du har hoppat över vissa övningar kan Du hitta färdiga detaljer och ritningar under mappen _Färdiga Exempel. Dessa filer har samma namn som de som nämns i boken fast med prefixet Ex_. 10

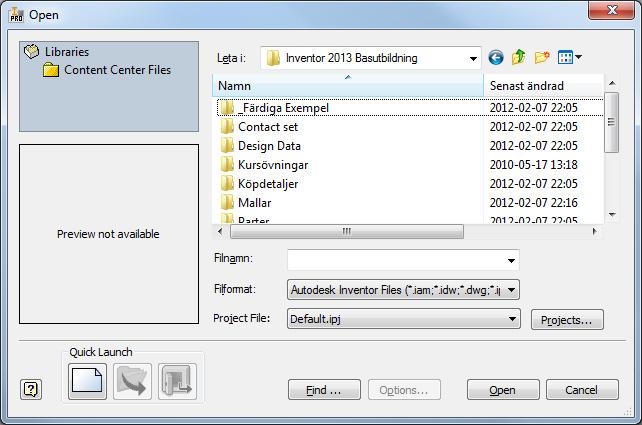

4 Introduktion / Användargränssnitt När Inventor startas hamnar Du automatiskt i Öppna dialogen om Du ställt in Application Options enligt förra kapitlet. Om detta inte händer kan Du alltid nå dialogen från fliken Get Started eller helt enkelt klicka på Open knappen. Öppna dialogen Open. Här kan Du självklart öppna alla typer av Inventordokument och navigera på din dator och nätverket. Som förval visas alla tillgängliga Inventordokument i respektive mapp, men Inventor har även möjligheter att arbeta med en mängd andra filformat, t.ex. DWG, STEP, IGES, SolidWorks m.m. Du navigerar i filstrukturen på vanligt Windows manér d.v.s. dubbelklick på en mapp för att visa innehållet i denna och via tillgängliga knappar i dialogrutan. 11

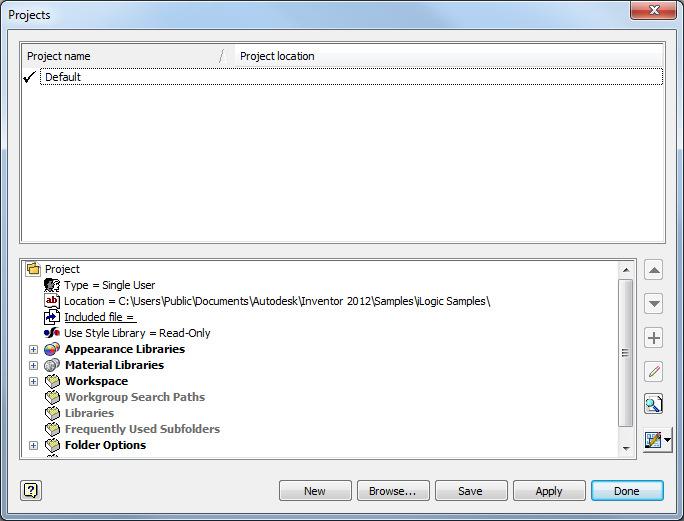

5 Projects dialogen Projekt del 1. Om Du står i Öppna dialogen klickar Du på Projects knappen. Dialogen kan också startas från fliken Get Started. Projekt i Inventor används för att hålla ordning på och strukturera var alla dokument sparas. Eftersom Inventor skapar en hel del dokument med inbördes relationer krävs lite struktur på filerna. I denna del 1 av projekthanteringen får Du lära dig den enklaste formen av projekt som passar för enanvändare och inte alltför stora och komplicerade projekt. 12

6 New single user project ÖVNING skapa ett projekt för kursfilerna 1. Börja med att stänga alla öppna dokument i Inventor. 2. Klicka på New knappen för att starta ett nytt projekt. 3. Välj projekt av typen New Single User Project och klicka sedan på Next. 4. I fältet Name skriver Du namnet på ditt projekt. Detta är ett fritextfält så det är fritt fram att skriva vad som helst. I fältet Project (Workspace) Folder ska Du ange sökvägen till toppmappen där Du har eller vill placera dina filer. Du kan antingen skriva in en sökväg direkt i fältet om inte mappen Du då anger finns, kommer den att skapas. 5. Om mappen redan finns skapad kan Du utforska dig fram till den genom att klicka på Browse for project location knappen. Du hamnar då i en dialogruta där Du får peka ut aktuell mapp. 13
