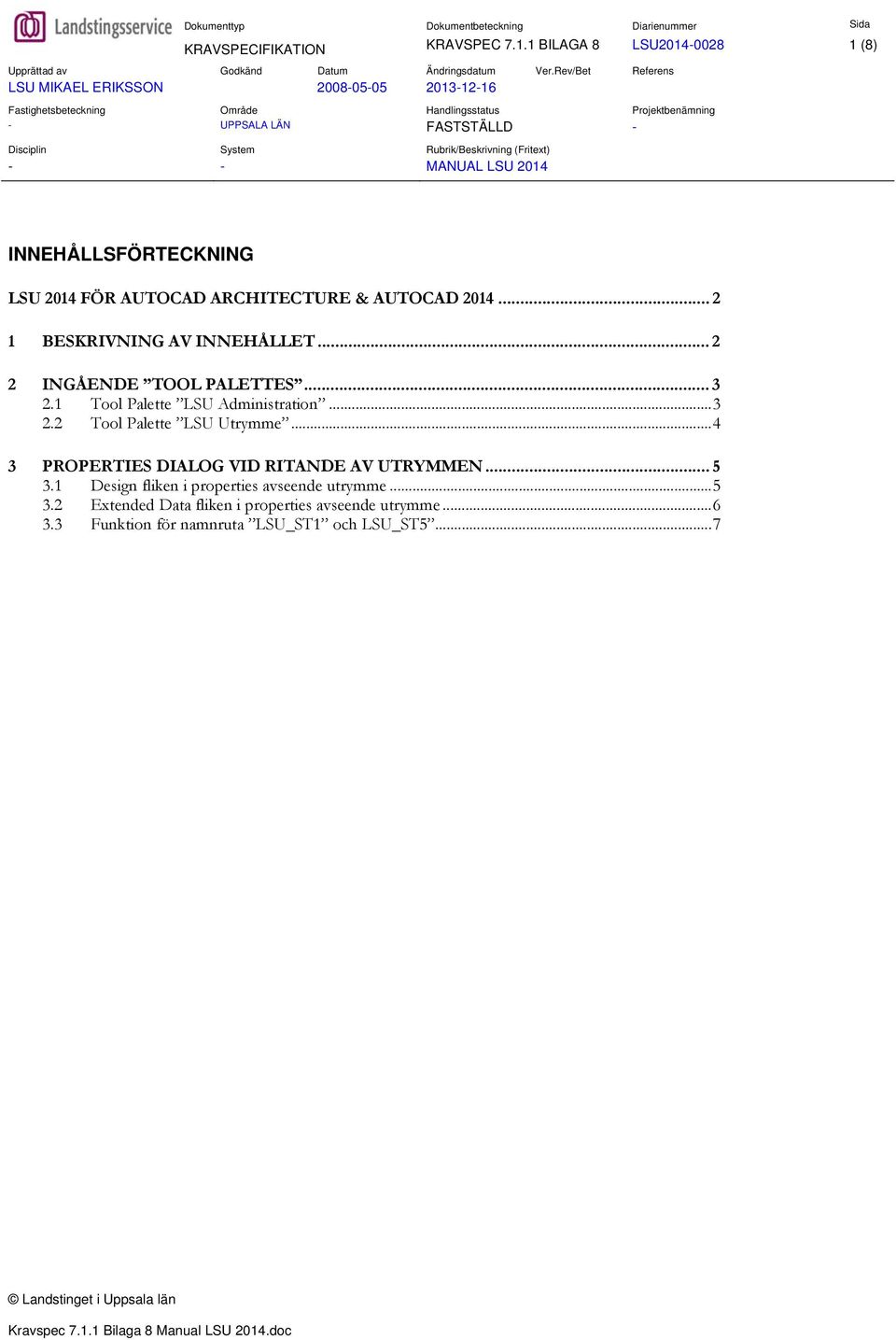

1 KRAVSPECIFIKATION KRAVSPEC BILAGA 8 LSU (8) INNEHÅLLSFÖRTECKNING LSU 2014 FÖR AUTOCAD ARCHITECTURE & AUTOCAD BESKRIVNING AV INNEHÅLLET INGÅENDE TOOL PALETTES Tool Palette LSU Administration Tool Palette LSU Utrymme PROPERTIES DIALOG VID RITANDE AV UTRYMMEN Design fliken i properties avseende utrymme Extended Data fliken i properties avseende utrymme Funktion för namnruta LSU_ST1 och LSU_ST5...7

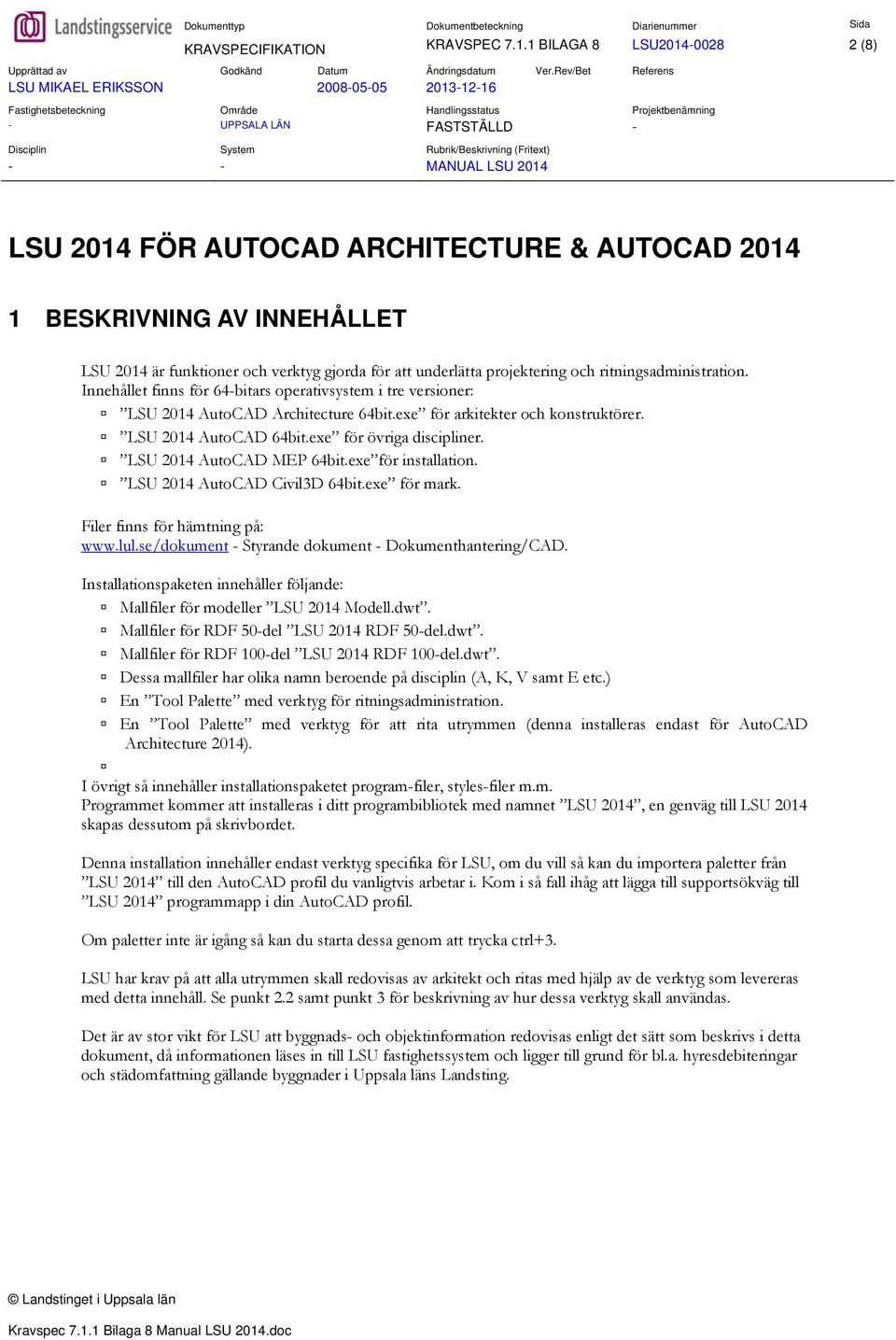

2 KRAVSPECIFIKATION KRAVSPEC BILAGA 8 LSU (8) LSU 2014 FÖR AUTOCAD ARCHITECTURE & AUTOCAD BESKRIVNING AV INNEHÅLLET LSU 2014 är funktioner och verktyg gjorda för att underlätta projektering och ritningsadministration. Innehållet finns för 64-bitars operativsystem i tre versioner: LSU 2014 AutoCAD Architecture 64bit.exe för arkitekter och konstruktörer. LSU 2014 AutoCAD 64bit.exe för övriga discipliner. LSU 2014 AutoCAD MEP 64bit.exe för installation. LSU 2014 AutoCAD Civil3D 64bit.exe för mark. Filer finns för hämtning på: - Styrande dokument - Dokumenthantering/CAD. Installationspaketen innehåller följande: Mallfiler för modeller LSU 2014 Modell.dwt. Mallfiler för RDF 50-del LSU 2014 RDF 50-del.dwt. Mallfiler för RDF 100-del LSU 2014 RDF 100-del.dwt. Dessa mallfiler har olika namn beroende på disciplin (A, K, V samt E etc.) En Tool Palette med verktyg för ritningsadministration. En Tool Palette med verktyg för att rita utrymmen (denna installeras endast för AutoCAD Architecture 2014). I övrigt så innehåller installationspaketet program-filer, styles-filer m.m. Programmet kommer att installeras i ditt programbibliotek med namnet LSU 2014, en genväg till LSU 2014 skapas dessutom på skrivbordet. Denna installation innehåller endast verktyg specifika för LSU, om du vill så kan du importera paletter från LSU 2014 till den AutoCAD profil du vanligtvis arbetar i. Kom i så fall ihåg att lägga till supportsökväg till LSU 2014 programmapp i din AutoCAD profil. Om paletter inte är igång så kan du starta dessa genom att trycka ctrl+3. LSU har krav på att alla utrymmen skall redovisas av arkitekt och ritas med hjälp av de verktyg som levereras med detta innehåll. Se punkt 2.2 samt punkt 3 för beskrivning av hur dessa verktyg skall användas. Det är av stor vikt för LSU att byggnads- och objektinformation redovisas enligt det sätt som beskrivs i detta dokument, då informationen läses in till LSU fastighetssystem och ligger till grund för bl.a. hyresdebiteringar och städomfattning gällande byggnader i Uppsala läns Landsting.

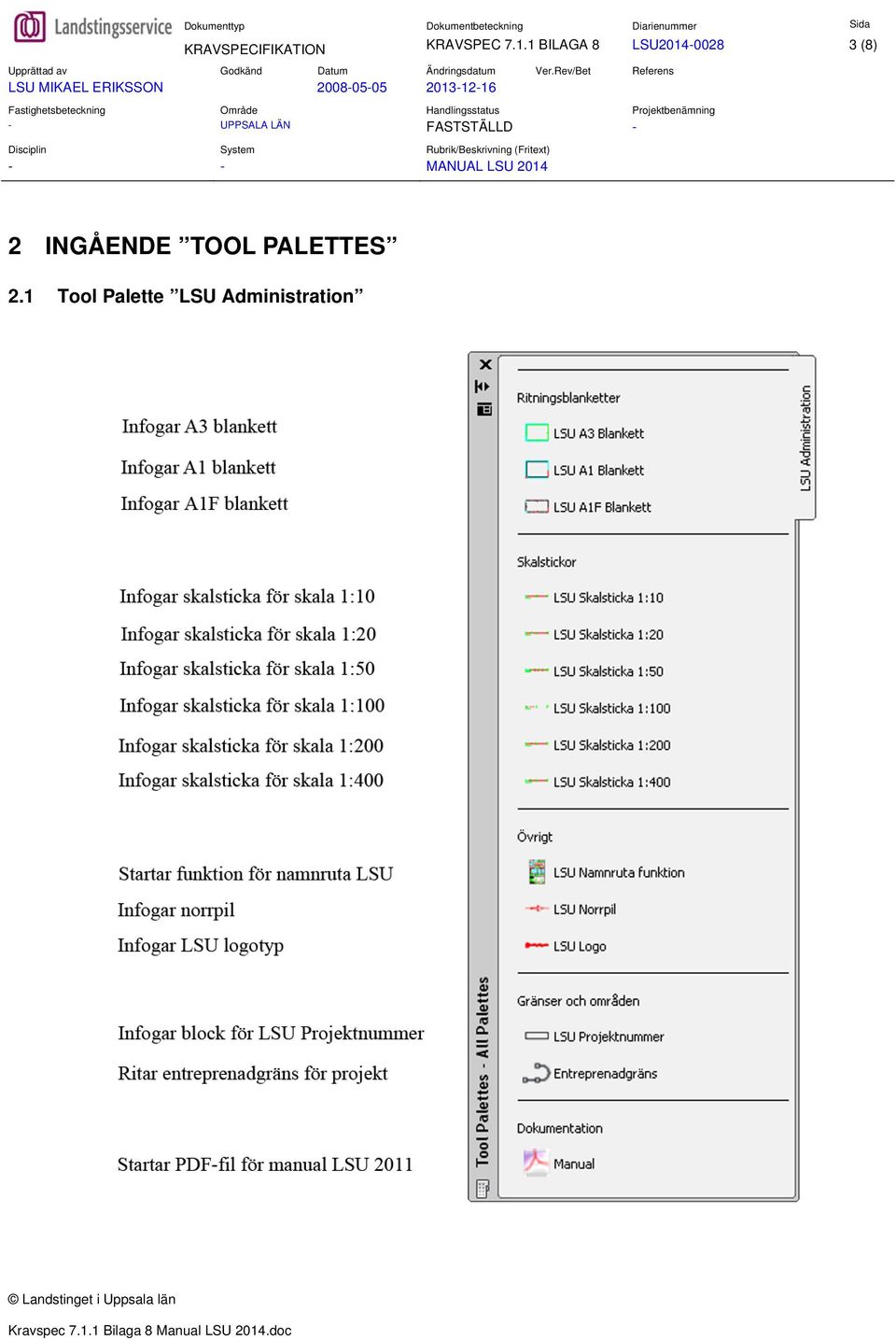

3 KRAVSPECIFIKATION KRAVSPEC BILAGA 8 LSU (8) 2 INGÅENDE TOOL PALETTES 2.1 Tool Palette LSU Administration

4 KRAVSPECIFIKATION KRAVSPEC BILAGA 8 LSU (8) 2.2 Tool Palette LSU Utrymme

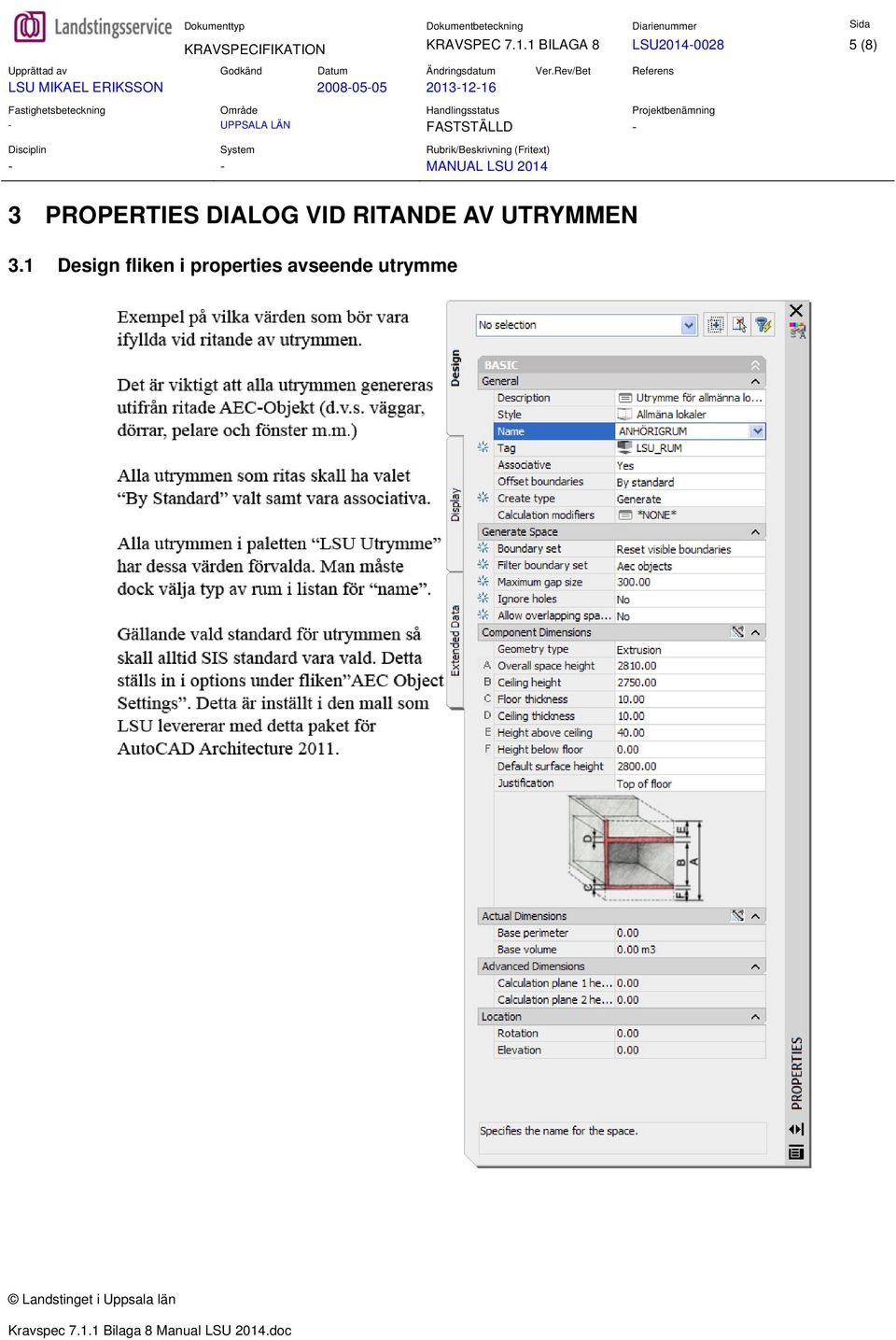

5 KRAVSPECIFIKATION KRAVSPEC BILAGA 8 LSU (8) 3 PROPERTIES DIALOG VID RITANDE AV UTRYMMEN 3.1 Design fliken i properties avseende utrymme

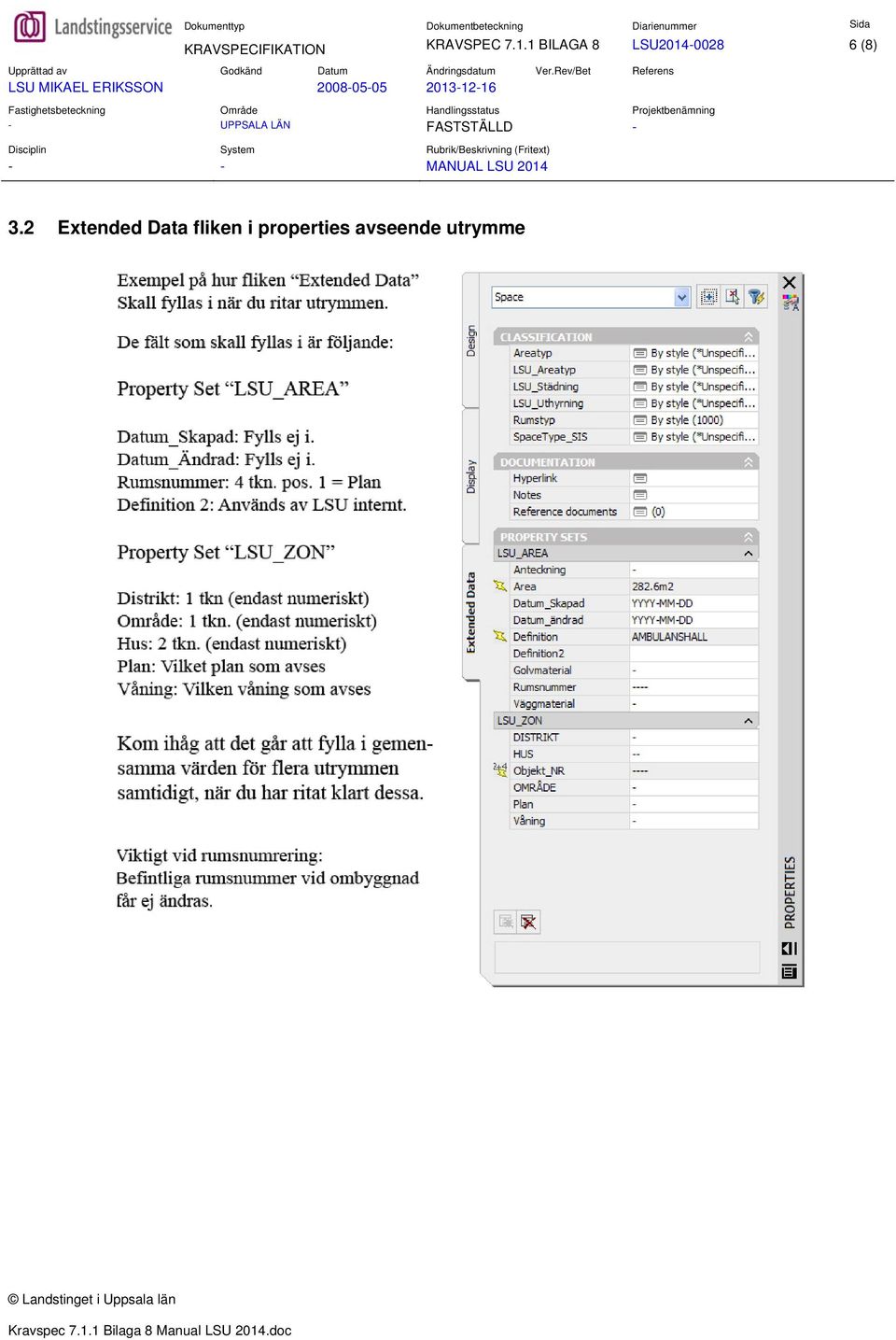

6 KRAVSPECIFIKATION KRAVSPEC BILAGA 8 LSU (8) 3.2 Extended Data fliken i properties avseende utrymme

7 KRAVSPECIFIKATION KRAVSPEC BILAGA 8 LSU (8) 3.3 Funktion för namnruta LSU_ST1 och LSU_ST5 Namnruta för LSU sätts in på ritning eller modell med hjälp av LSU namnruta funktion i paletten LSU Administration. Namnrutan finns i två versioner: LSU_ST1 (Stående namnruta enl. BH 90) som används till A1 blanketter. LSU_ST5 (Liggande namnruta) som används till A3 och A4 blanketter. Nedan beskrivs de dialogboxar som används för att fylla i de värden som gäller för aktuell fil. Flera av värdena fylls i via förvalslista och kommer från en cvl-fil som LSU tillhandahåller. Denna fil som ofta ändras, heter ritning.cvl och finns i katalogen LSU 2014 i Program/Program Files. Observera att denna funktion alltid skall användas vid insättning av namnruta såväl som vid ändring av ingående texter i namnruta. Dialog 1: Sätta in namnruta Dialog 3: Ritningsinformation 2/3 Dialog 2: Ritningsinformation 1/3 Dialog 4: Ritningsinformation 3/3 (avser endast ändringar)

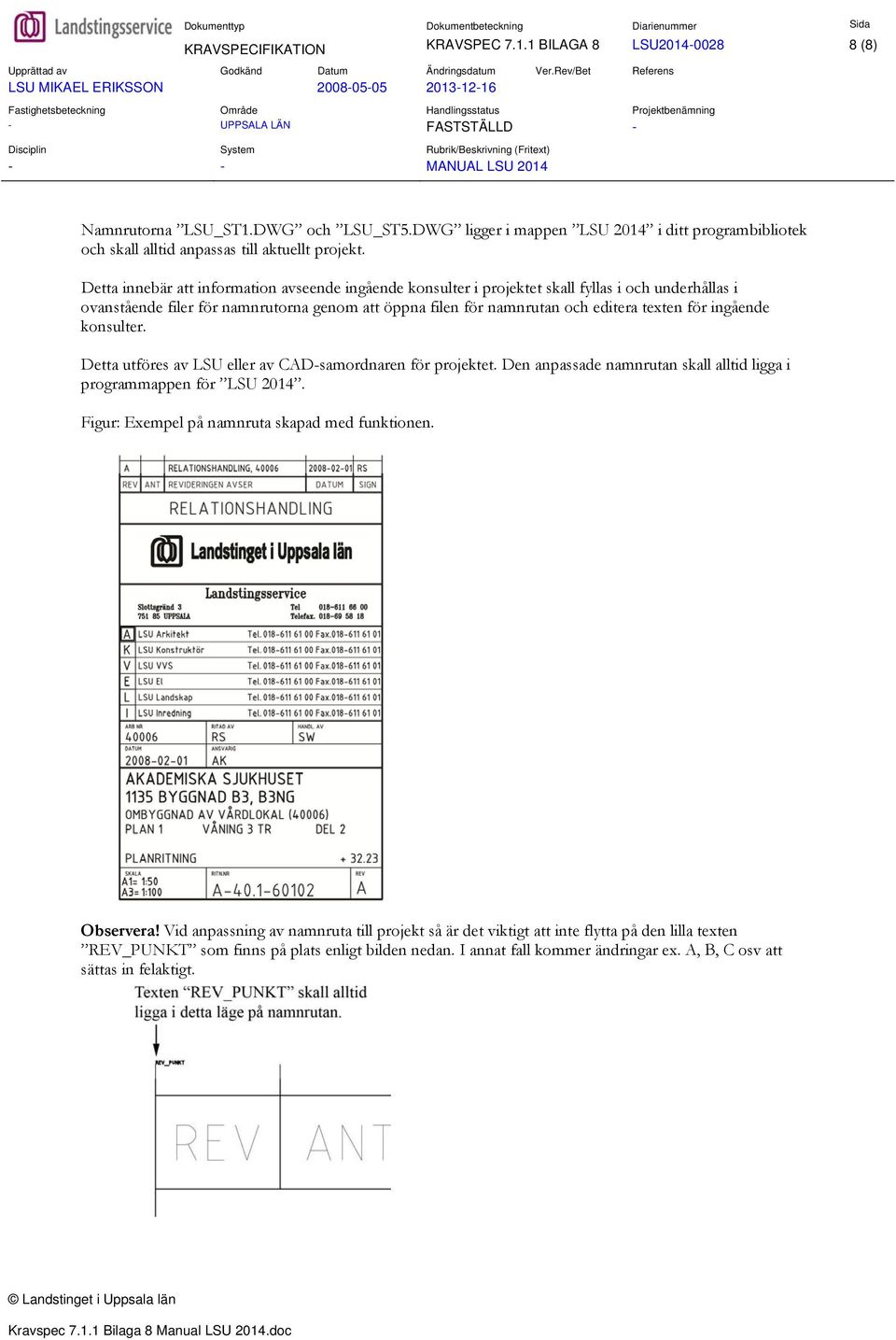

8 KRAVSPECIFIKATION KRAVSPEC BILAGA 8 LSU (8) Namnrutorna LSU_ST1.DWG och LSU_ST5.DWG ligger i mappen LSU 2014 i ditt programbibliotek och skall alltid anpassas till aktuellt projekt. Detta innebär att information avseende ingående konsulter i projektet skall fyllas i och underhållas i ovanstående filer för namnrutorna genom att öppna filen för namnrutan och editera texten för ingående konsulter. Detta utföres av LSU eller av CAD-samordnaren för projektet. Den anpassade namnrutan skall alltid ligga i programmappen för LSU Figur: Exempel på namnruta skapad med funktionen. Observera! Vid anpassning av namnruta till projekt så är det viktigt att inte flytta på den lilla texten REV_PUNKT som finns på plats enligt bilden nedan. I annat fall kommer ändringar ex. A, B, C osv att sättas in felaktigt.
