1 Objektshantering i AutoCad Architecture 2014 Johan Jönsson

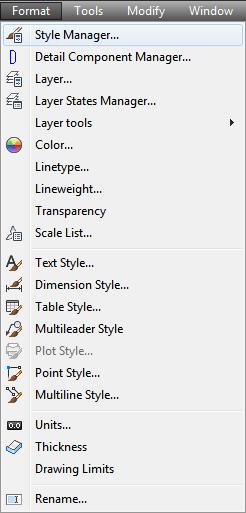

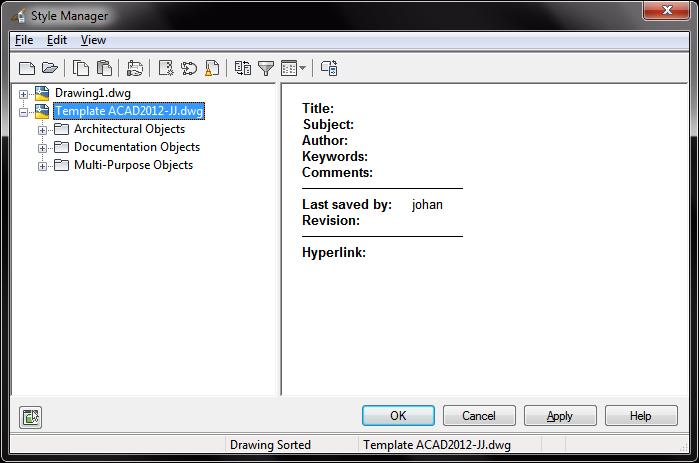

2 Style manager Central vid hantering av objekt i AutoCad Förutsätter tillgång till rätt dwg fil (Template ACAD2012 JJ) Använd reviderad fil. Finns under Ö5. Om Style Manager inte finns under fliken Format, se nästa slide

3 Hämta själv hem Style Manager (customize) och lägg på lämplig placering Knappen Style Manager

4 Style manager Objekten styrs av stilar (styles), vilka redovisas i Style Manager Tre kategorier Architectural objects dörrar, fönster, väggar mm Documentation objects sektioner, elevationer, littera mm Multi purpose objects profiler och materialdefinitioner

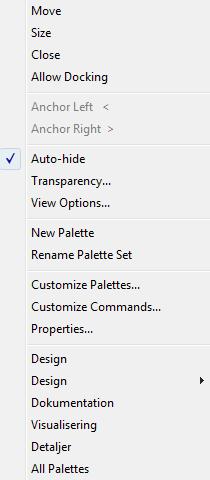

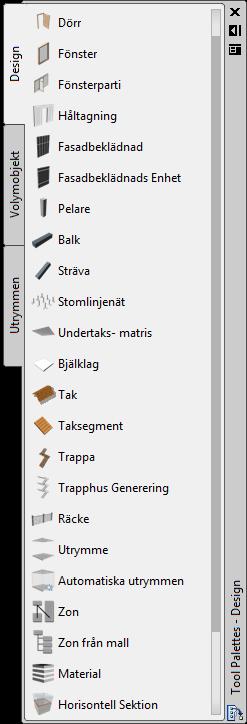

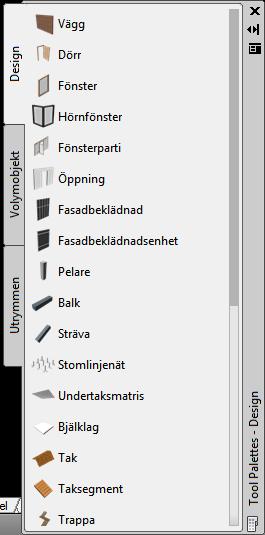

5 Tool Palettes Bibliotek för Objekt Finns olika delbibliotek Design Nyproduktion Ombyggnad Fast Inredning Lös Inredning Illustrationer Konstruktioner Dokumentation Högerklicka på Toolpaletten ger tillgång till delbibliotek

6 Tool Palettes Bibliotek för Objekt Design allmänt bibliotek, finns lite av varje, bjälklag, tak, håltagning, hor. sektion Nyproduktion väggar, fönster, trappor, räcke Ombyggnad motsvarande Nyproduktion Fast Inredning köksinredning, köksmaskiner Lös Inredning möbler Illustrationer bilar, träd Konstruktioner produktkatalog (balk och pelare) Dokumentation förteckningsdata (köksförteckning)

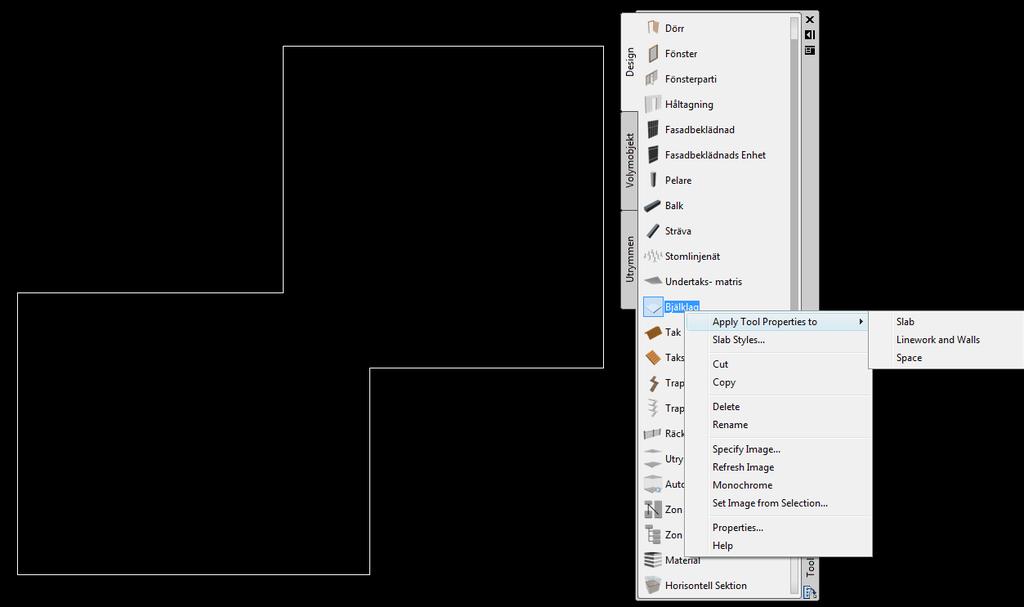

7 Architectural Objects Slab (bjälklag) Lättaste sättet att skapa ett bjälklag med valfri geometri Polylinje Högerklicka på bjälklag Apply to Linework

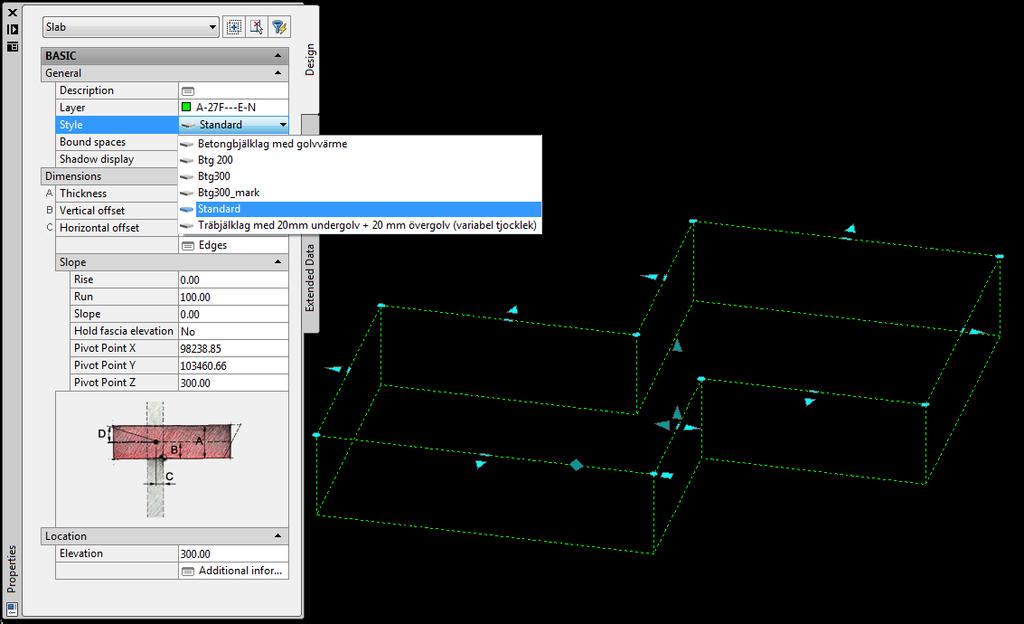

8 Architectural Objects Slab (bjälklag) Med hjälp av properties kan man förändra stilen (fördefinierade i style manager) på objektet

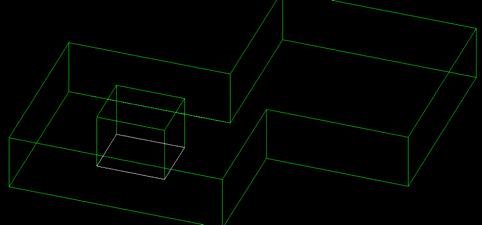

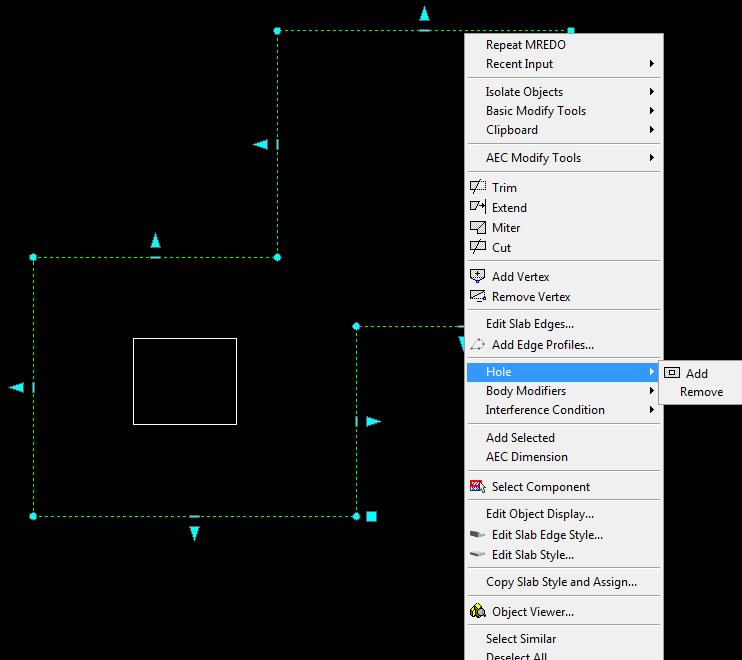

9 Architectural Objects Slab (bjälklag) Håltagning Håltagning i bjälklaget Markera bjälklaget och högerklicka Bjälklag Håltagning utförd Polylinje

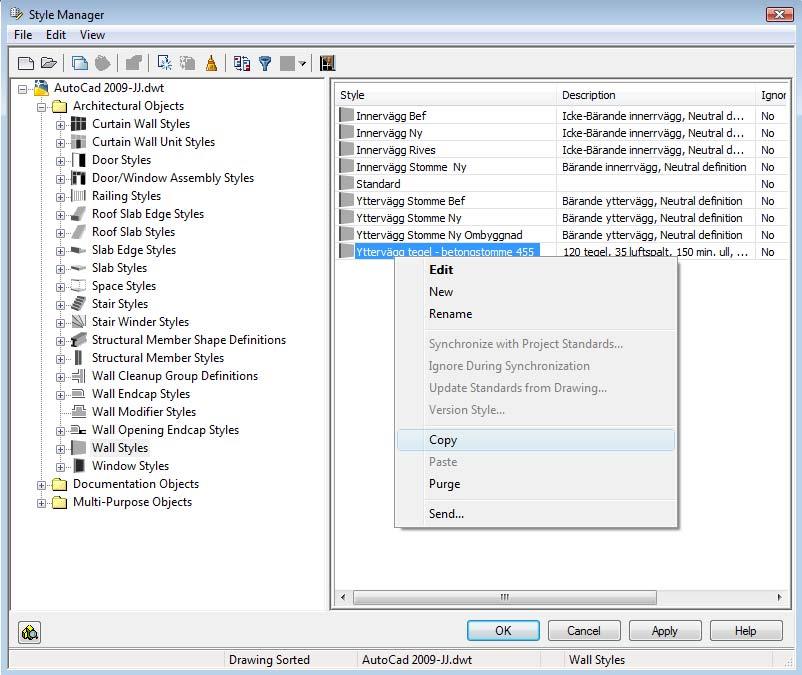

10 Architectural Objects Wall Använd befintliga väggstilar för att skapa en ny! Kopiera befintlig i Style manager Bjälklag Högerklicka på stilen som ska användas för att skapa en ny Copy&Paste

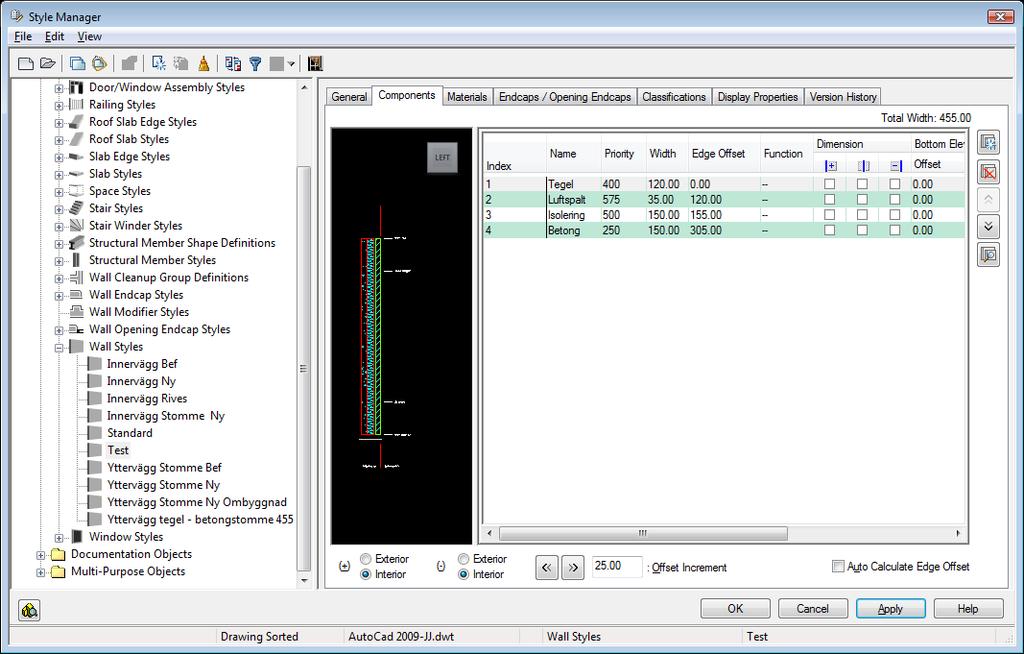

11 Architectural Objects Wall (ändra stilen, på kopierad vägg) Name, width, edge offset Bjälklag Materialnamn Materialtjocklek Edge offset 120+0= = =305

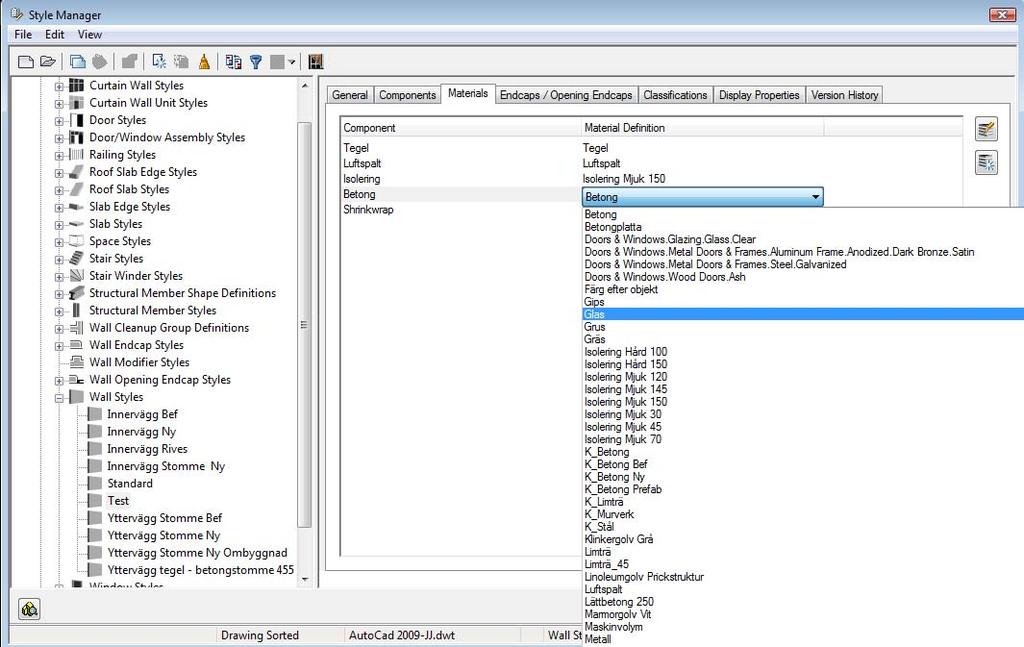

12 Architectural Objects Wall (ändra stilen, på kopierad vägg) Materials Bjälklag Material Ändra materialstilen Dessa material finns under Material Definitions

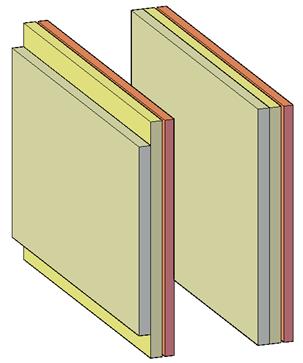

13 Architectural Objects Wall (ändra stilen, på kopierad vägg) Bottom and top elevation Bjälklag Ändra indraget på ett material, observera + eller

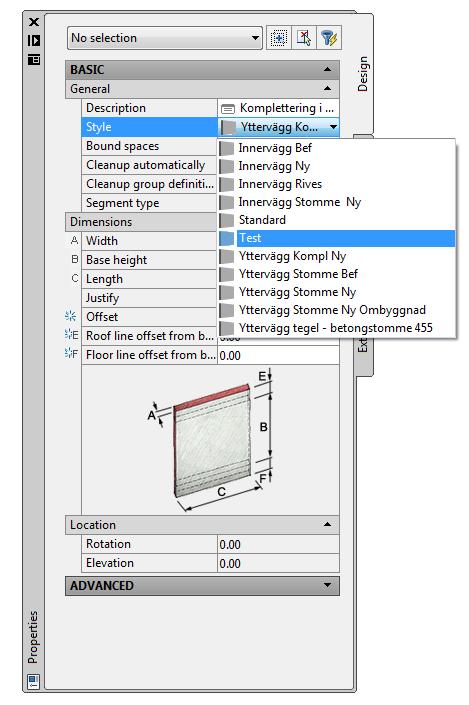

14 Architectural Objects Wall Ritandet 3. Obs! Riktningen vid ritandet påverkar vilken sida som kommer ut eller in. Prova först! 1. Dra ut valfri vägg. 2. Ändra stilen och höjden (properties) på väggen innan ritandet påbörjas

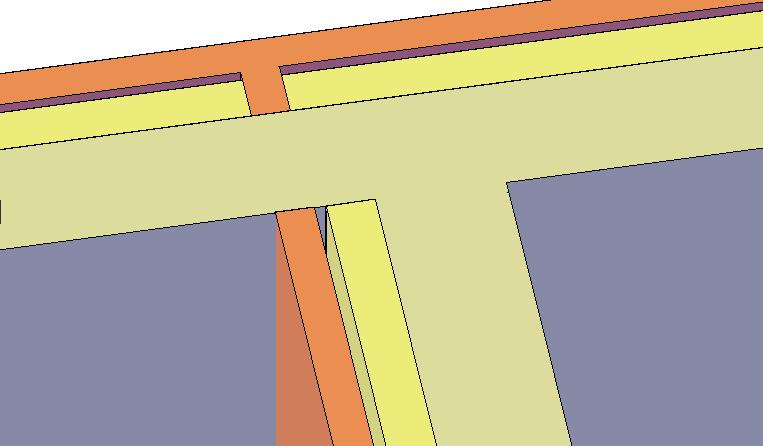

15 Om det inte är meningen att ex. inner och ytterväggar automatiskt ska försöka koppla ihop sig Före Efter Ändra egenskaperna (Cleanup group definition) på ex. innerväggen till ex. Icke bärande

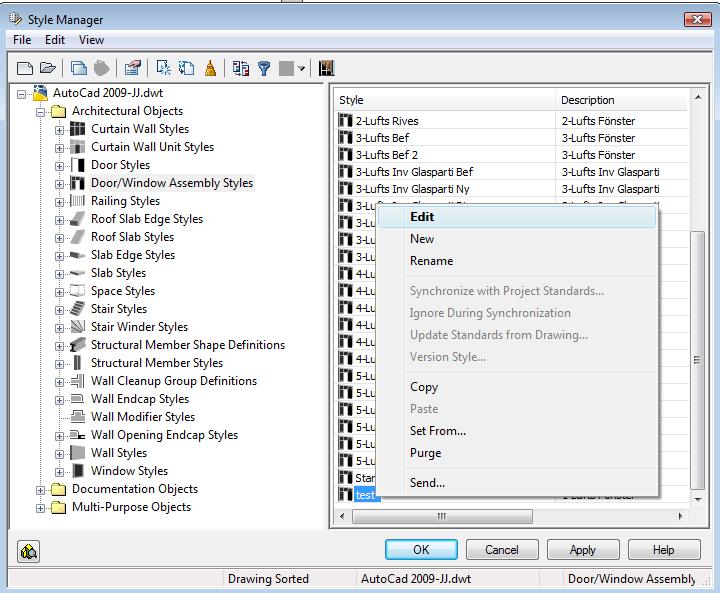

16 Architectural Objects Door/Window Editera den nya stilen Se nästa slide Högerklicka på stilen som ska användas för att skapa en ny Copy&Paste

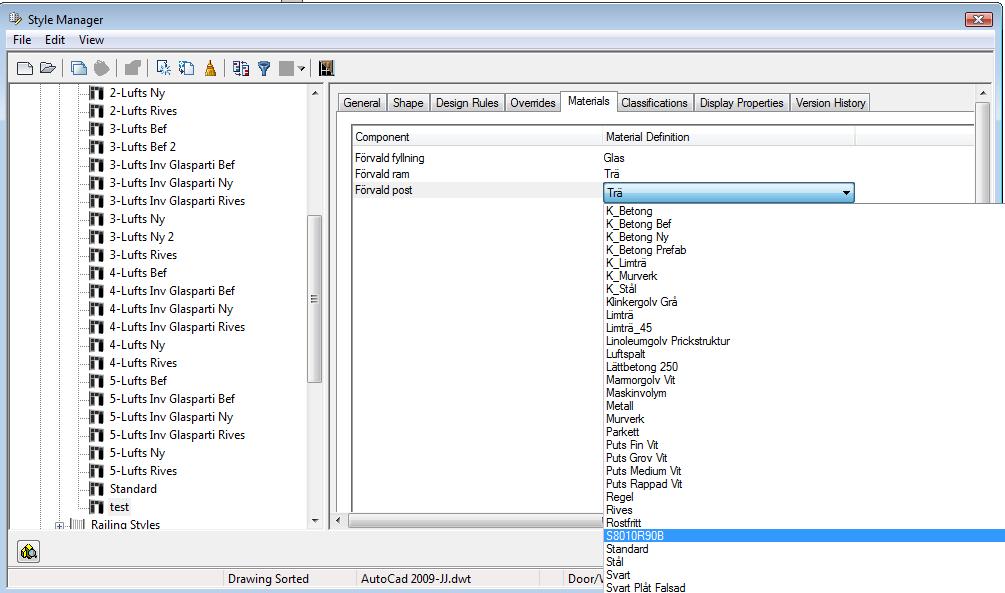

17 Architectural Objects Door/Window Materials Ändra karm och postmaterial

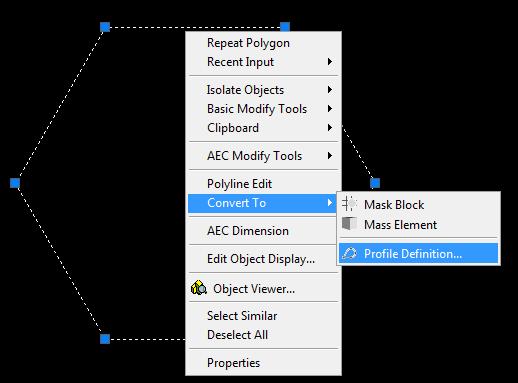

18 Architectural Objects Door/Window Skapa egendefinierad geometri Profil definitions Högerklicka på polyline Döp profilen polyline

19 Architectural Objects Door/Window Skapa egendefinierad geometri Profil definitions Döp profilen Välj egendefinierad profil

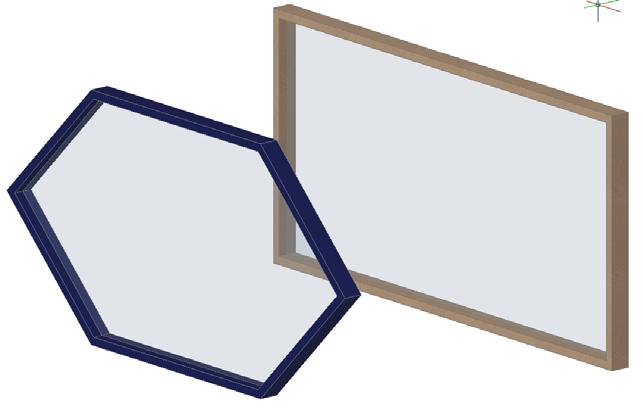

20 Architectural Objects Door/Window Modifierat fönster Ursprungligt fönster Ändra dim. Ändra var fönstret ska vara i höjdled Sill heigth = bröstningshöjd Head heigth = ök. fönsterkarm

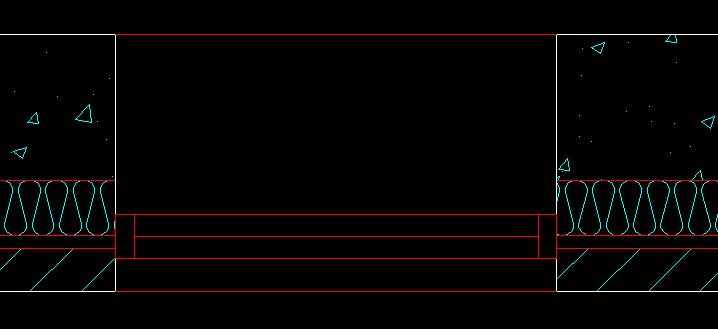

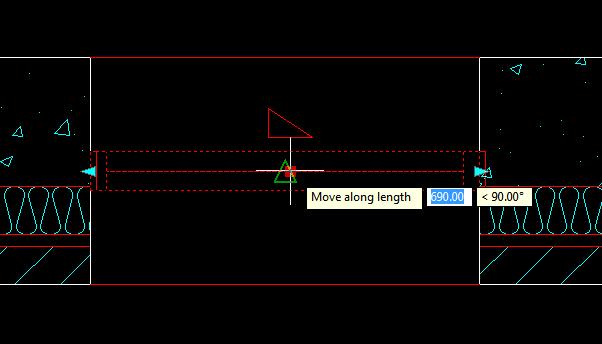

21 Ändra läget på fönstret i väggen, i sid och djupled 1. Markera fönstret och tryck på kvadraten 2. För att välja om fönstret ska ändras i sidled eller djupled, tryck ctrl knappen på tangentbordet

22 Ändra läget på fönstret i väggen, i sid och djupled, forts. 3. Rikta åt vilket håll förflyttningen ska ske och längden

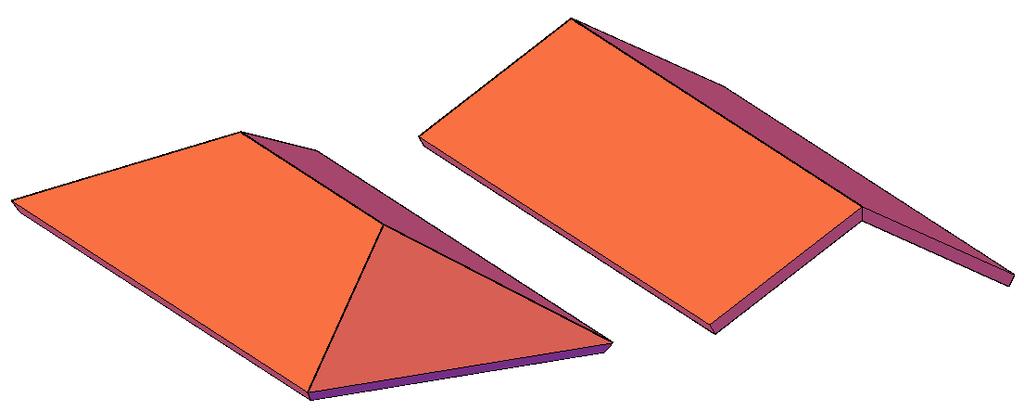

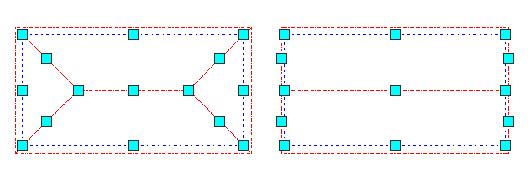

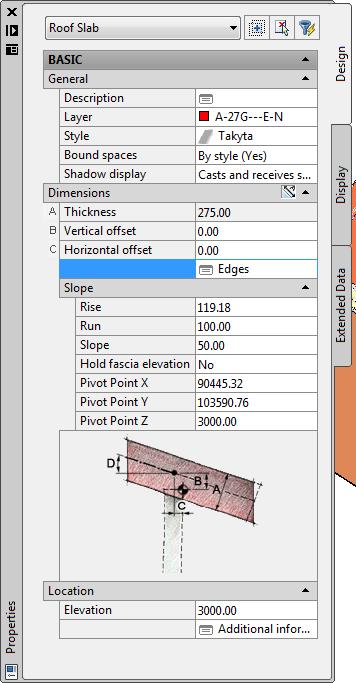

23 Architectural Objects Roof Slab Justera vertexpunkter för att erhålla sadeltak, default är valmat tak Taklutningen ändras under properties

24 Architectural Objects Roof Slab Anpassa väggen till taket Markera vägg Högerklicka och förläng vägg mot tak (Modify Roof Line) Efter förlängning

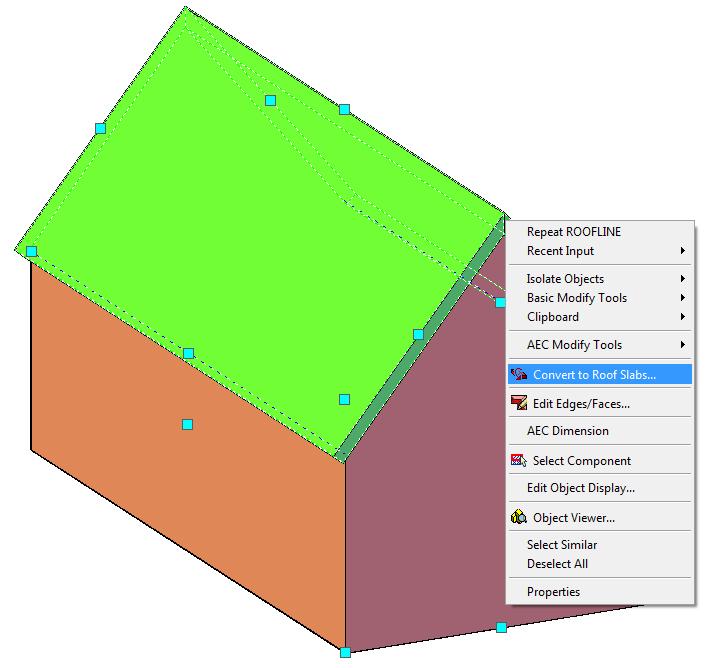

25 Architectural Objects Roof Slab Konvertera från tak till taksegment, för att ex. kunna: Ändra takmaterial Sätta på vindskivor Trimma mot andra takytor Ta bort ursprungligt tak för att undvika dubbla ytor Efter konvertering

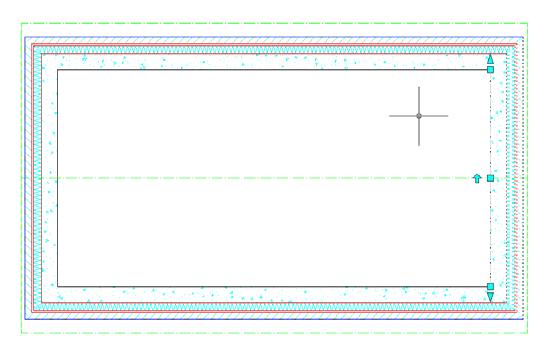

26 Dra ut begränsningslinjerna för väggarna Kan bli så här vid autoprojicering

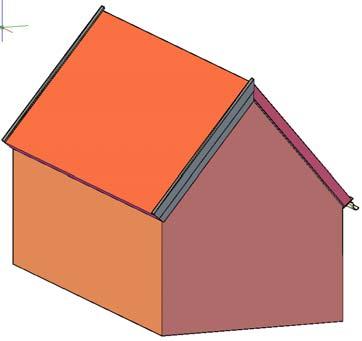

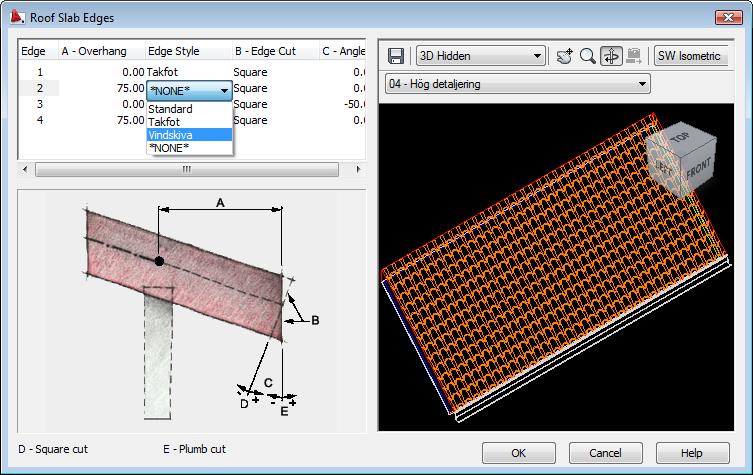

27 Architectural Objects Roof Slab Sätt på vindskivor Default finns takfot på Ändra profilen till vindskiva

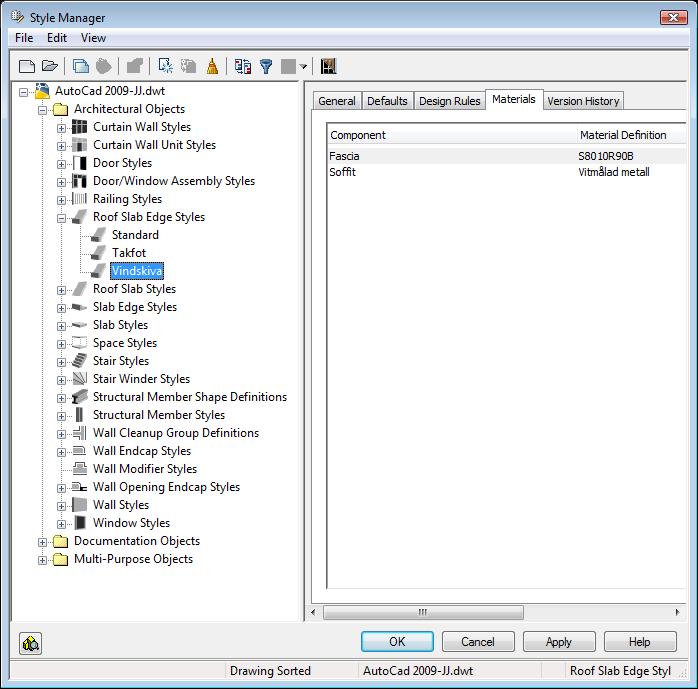

28 Architectural Objects Roof Slab Edge Style Ändra material på vindskivorna

29 Architectural Objects Structural Members, pelare och balk Dra ut och ändra direkt profil som önskas

30 Architectural Objects Structural Members, balk Det är absolut enklast att göra om en linje till en balk 2. Apply to Linework 1. Rita en linje

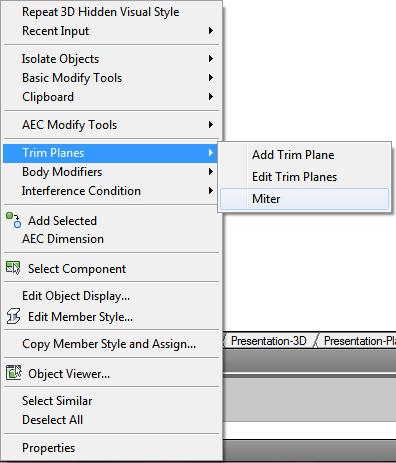

31 Architectural Objects Structural Members, pelare och balk miter Högerklicka på balken och välj Miter (gering)
