1 CAD, GRUND Topocad CAD, grundkurs Adtollo Academy Topocad grundkurs i CAD

2 Topocad CAD, grundkurs Copyright Adtollo AB 2015 Materialet framtaget av Adtollo AB. Författare Tomas Sandström Topocad CAD grundkurs 1

3 Innehållsförteckning Innehåll Introduktion... 2 Importera hushörn... 3 Importera gränspunkter... 5 Visa punktinformation på gränspunkter... 7 Tolka in hus, delövning Tolka in hus, delövning Tolka in hus, delövning Måttsättning av hus och fastighet Ange egenskaper på objekt Processa koordinater från mätdatafil Import av servitut Exportera byggnader Skapa ritningsblad Egna anteckningar Introduktion Topocad CAD, grundkurs följer efter introduktionskursen och den följs av CAD avancerad kurs. I Topocad CAD grundkurs går vi igenom ett antal av de vanligaste CAD kommandona i Topocad. Kursen kräver inga speciella förkunskaper. Topocad CAD grundkurs 2

4 Importera hushörn Indata: Uppgift: Södermalm.topx, Inmätning hushörn.pxy Vi importerar ett antal inmätta hushörn över tre hus. Dessa visar vi punktinfo på, skapar ytor av, färglägger och rätar upp byggnaderna. 1. Öppna filen Södermalm.topx. 2. Importera filen Inmätning hushörn.pxy 3. Markera punkterna, visa PunktId och höjd på punkterna. Justera Visa punktinfo så att storleken blir funktionell. 4. Länka ihop hörnen för respektive hus i rätt ordning. 5. Ange med egenskaper att husen ska vara slutna. 6. Använd kommandot Räta upp (Övrigt Räta upp) så att husen blir rätvinkliga. Topocad CAD grundkurs 3

5 7. Markera linjerna, ange fyllnad och färg på objekten. Topocad CAD grundkurs 4

6 Importera gränspunkter Indata: Södermalm,topx, Inmätning gränspunkter.shp Uppgift: Importera gränspunkter och skapa gränslinjer från dessa. 1. Öppna filen Södermalm.topx 2. Importera filen Inmätning gränspunkter.shp. Observera att punkterna hamnar i ett lager med samma namn som filen, alternativt i aktuellt lager. Använd kommandot Import. 3. Numrera punkterna med hjälp av kommandot Visa Redigera som text. Starta med Punktnummer Använd gärna hjälpfunktionen Sök och Modifiera som nås från höger mus. Topocad CAD grundkurs 5

7 4. Rita gränslinjer över punkterna, se till att gränslinjerna hamnar i lagret Fastighet, 3D, gränslinje och att de har punktkoden GPL. Använd kommandot Rita linje 5. Kopiera attribut från gräns-punkterna till gränslinjerna för fastigheterna. Använd kommandot Övrigt Kopiera attribut. Topocad CAD grundkurs 6

8 Visa punktinformation på gränspunkter Indata: Resultat från föregående övning. Uppgift: Markera gränspunkterna och visa dess Punktnummer i ritningen. 1. Markera gränspunkterna. Använd gärna Filter (snabbkommando Shift + F) där du anger typ Punkt och därefter markerar området i ritningen. 2. Aktivera kommandot Visa Punktinfo. Ange visa PunktId. 3. För att ändra storleken på texten gå till Systeminställningar Punktinfo. Topocad CAD grundkurs 7

9 Tolka in hus, delövning 1 Indata: Uppgift: Södermalm,topx, Hus, lokalt.topx Importera eller kopiera huset från lokal ritning till Södermalm.topx. Tolka in punkter/linjer på ritningen för att sen placera huset i rätt läge på fastighet Grinda 1: Huset ligger placerat i fastigheten Grinda 1:99, den norra fastigheten av de tre på väster sida om vägen, importerade i föregående övning. 2. Måtten är: meter från norra gränspunkten till norra hörnet på byggnaden meter från norra gränspunkten till västra hörnet på byggnaden meter från östra gränspunkten till östra hörnet på byggnaden (roterat enligt bild) 35,06 meter från västra gränspunkten till västra hörnet på byggnaden meter från västra gränspunkten till västra hörnet på byggnaden. Mått från fasad. 3. Tolkning av hushörn: Tolkningen görs genom att skapa skärningspunkter till de två västra punkterna på byggnaden genom att sätta in cirklar med radier enligt måtten. Där dessa cirklar skär varandra återfinns hushörnet. Topocad CAD grundkurs 8

10 4. Se bild 5. Huset ska nu placeras i ritningen och på utgångspunkten. Detta kan göras på två olika sätt. a. Importera ritningen Hus, lokalt.topx till ritningen. Den hamnar då på lokala koordinater kring origo. Markera huset och använd Flyttakommandot för att flytta den från origo till rätt skärningspunkt. Observera att du använder rätt utgångspunkt på huset och att snapp för skärning används vid insättningspunkten i ritningen. b. Öppna ritningen Hus, lokalt.topx. Markera hela huset. Gå till kommandot Kopiera (Urklipp Kopiera). Gå till ritningen Södermalm.topx. Använd kommandot Urklipp Klistra in. Snappa på den södra skärningspunkten. Topocad CAD grundkurs 9

11 6. Huset ska nu roteras. a. Markera huset. b. Gå till kommandot Modifiera Rotera. c. Markera utgångspunkten (nedre vänstra hörnet på fasaden.) d. Markera insättningsvinkeln vilken är den norra skärningspunkten mellan cirklarna. 7. Städa bort cirklarna som användes för insättningspunkterna. Topocad CAD grundkurs 10

12 Tolka in hus, delövning 2 Indata: Uppgift: Södermalm,topx, Hus, lokalt.topx Importera eller kopiera huset från lokal ritning till Södermalm.topx. Tolka in punkter/linjer på ritningen för att sen placera huset i rätt läge på fastighet Grinda 1: Huset ligger placerat i fastigheten Grinda 1:97, den södra fastigheten av de tre på väster sida om vägen, importerade i föregående övning. 2. Huset ligger parallellt med den sydvästra tomtgränsen med ett parallellt mått 8,5 meter. Avstånd från sydöstra tomtgränsen till södra hushörn är 4.67 meter och avstånd till västra hushörnet från norra tomtgränsen är meter. 3. Tolkning av hushörn: a. Skapa en parallell linje 8.5 meter från sydvästra tomtgränsen in i fastigheten. Använd kommandot Design Skapa objekt Parallell. Snabbkommando Ctrl + 2. b. Skapa parallella linjer 4.67 meter samt meter från respektive tomtgräns. 4. Huset ska nu placeras i ritningen och på utgångspunkten. Detta kan göras på två olika sätt. a. Importera ritningen Hus, lokalt.topx till ritningen. Den hamnar då på lokala koordinater kring origo. Markera huset och använd Flyttakommandot för att flytta den från origo till rätt skärningspunkt. Observera att du använder rätt utgångspunkt på huset och att snapp för skärning används vid insättningspunkten i ritningen. Topocad CAD grundkurs 11

13 b. Öppna ritningen Hus, lokalt.topx. Markera hela huset. Gå till kommandot Kopiera (Urklipp Kopiera). Gå till ritningen Södermalm.topx. Använd kommandot Urklipp Klistra in. Snappa på den södra skärningspunkten. Se bild nedan. 5. Huset ska nu roteras. a. Markera huset. b. Gå till kommandot Modifiera Rotera. c. Markera utgångspunkten (nedre vänstra hörnet på fasaden.) d. Byt referensvinkeln till att vara längs med den parallella linjen (100 GON) e. Markera insättningsvinkeln vilken är den östra skärningspunkten mellan cirkel och parallell linje. Topocad CAD grundkurs 12

14 6. Markera insättningspunkten. 7. Städa bort radier och parallell linje. Topocad CAD grundkurs 13

15 Tolka in hus, delövning 3 Indata: Uppgift: Södermalm,topx, Hus, lokalt.topx Importera eller kopiera huset från lokal ritning till Södermalm.topx. Tolka in punkter/linjer på ritningen för att sen placera huset i rätt läge på fastighet Grinda 1: Huset ligger placerat på fastigheten Grinda 1:98, mellan de andra två på väster sida om vägen. 2. Här har vi ett längdmått med en bäring och ett vinkelmått från tomtgränsen till vår hjälp. Måtten är: GON med en längd av 9.47 meter från västra gränspunkten. En vinkel om 6.45 GON mellan husets fasad och tomtgräns. Topocad CAD grundkurs 14

16 3. Skapa en linje från gränspunkten. Markera gränspunkten som första punkt, använd sedan funktionen att rita linje med hjälp av vinkel och längd. 4. Huset ska nu placeras i ritningen och på utgångspunkten. Detta kan göras på två olika sätt. a. Importera ritningen Hus, lokalt.topx till ritningen. Den hamnar då på lokala koordinater kring origo. Markera huset och använd Flyttakommandot för att flytta den från origo till rätt skärningspunkt. Observera att du använder rätt utgångspunkt på huset och att snapp för skärning används vid insättningspunkten i ritningen. b. Öppna ritningen Hus, lokalt.topx. Markera hela huset. Gå till kommandot Kopiera (Urklipp Kopiera). Gå till ritningen Södermalm.topx. Använd kommandot Urklipp Klistra in. Snappa på den södra skärningspunkten. Se bild nedan. 5. Vi ska nu rotera huset. Markera huset. Gå till kommandot Modifiera Rotera, kommandot finns även på höger musmeny. Snabbkommando är Ctrl + 6. a. Ange utgångspunkt nedre vänstra hörn på huset, enklast att nå från ändpunkten på den linjen vi har ritat. Topocad CAD grundkurs 15

17 b. Sen ska huset roteras. Vinkeln är 6.45 grader från tomtgränsen. Tomtgränsen mäts upp som referens. Klicka på referens och peka ut tomtgränsen. Ange att vinkeln ska vara 6.45 GON. Referensvinkeln är 42.7 GON men detta är alltså den omvända vinkeln mot huset, referensvinkeln ska då alltså vara negativ. Ett alternativ är att beräkna den totala rotationsvinkeln som är 6, ,7267 GON = 49,1767 GON och använda den som rotationsvinkeln med referensvinkeln = 0 c. Klicka ok. 6. Städa upp din hjälplinje Topocad CAD grundkurs 16

18 Måttsättning av hus och fastighet Indata: Vår ritning vi lagt in fastigheter och byggnader på med start från Södermalm,topx. Uppgift: Lägg in måttsättning på valfria platser för byggnad och fastighet. 1. Vi ska måttsätta hus och fastighet. 2. Inställningar för vilken storlek och typ av måttsättning görs från kommandot Meny Hem, System Måttsättningsstilar. 3. Det finns olika typer av måttsättning i Topocad, flera av dessa kan användas. a. Parallell måttsättning måttsätter längs med det avstånd du pekar ut. Detta är gjort i bilden ovan. b. Linjär måttsättning, måttsättningen sker alltid vertikalt (längs med Norr-Söder axeln) eller horisontellt (längs med Väster-Öster axeln) c. Vinkel d. Cirkelbågelängd (ej tillämpligt här) e. Radie (ej tillämpligt här) f. Diameter (ej tillämpligt här) g. Markör ingen måttsättning utan skapar en markör som pekar ut ett objekt. h. Baslinje längs med eller utifrån en baslinje skapas längder och sidomått från denna linje. i. Bäring bäring och längd från punkt anges. j. Linje/objekt en linje måttsätts med alla dess dellinjers längder. Detta är gjort i bilden ovan. 4. Skapa måttsättning med lämplig storlek efter eget tycke. 5. Observera att måttsättning är associativ, ändras objektets läge ändras måttet. Topocad CAD grundkurs 17

19 Ange egenskaper på objekt Indata: Uppgift: Vår ritning vi lagt in fastigheter och byggnader på med start från Södermalm,topx. Från kommandot egenskaper lägga in area med text i byggnaden (alternativt fastigheten). 1. Markera livet på valfri byggnad. 2. Öppna kommandot Egenskaper. Nås från höger mus, dubbelklick på objektet, Visa Egenskaper eller snabbkommandot Shift + F7. 3. Markera raden för arean. 4. Klicka på symbolen för att sätta in egenskap det gröna pluset längst ner till vänster. 5. Peka ut läge och riktning för areainformationen. 6. Redigera storlek och färg med hjälp av Redigerasymbolen, den med en penna längst ner till höger. 7. Ange storlek och färg, klicka OK. Topocad CAD grundkurs 18

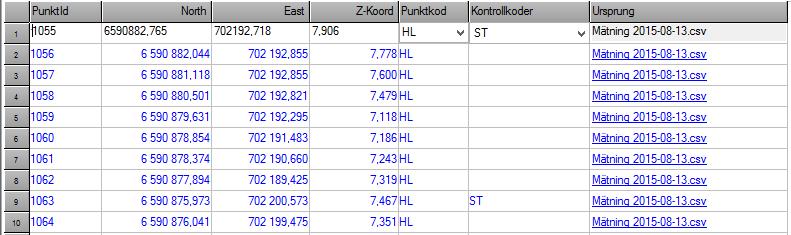

20 Processa koordinater från mätdatafil Indata: Uppgift: Mätning sur, vårt befintliga dokument från föregående övning baserat på Södermalm.topx Processa koordinater från mätdatafil till ritningen. Justera ritningen för dessa data. 1. Öppna filen sur. 2. Se koordinatfliken. Processa koordinaterna och lägg dom i Södermalm.topx. Topocad CAD grundkurs 19

21 3. Dessa mätdata korsar befintligt dike och andra linjer i ritningen. Trimma av dessa linjer. Topocad CAD grundkurs 20

22 Import av servitut Indata: Servitut.topx, befintlig ritning skapad från Södermalm.topx. Uppgift: Importera gränser för servitut på fastigheterna Grinda 1:97 och 1: Börja med att importera data från Servitut.topx. Detta kan antingen göras med import av fil till Södermalm,topx eller att öppna filen, markera data, kopiera med Urklipp Kopiera och Klistra in i ritningen Södermalm.topx. 2. Servitutet ligger i ritningen. 3. Skapa en yta av servitutet a. Länka ihop linjerna b. Med Egenskaper ange sluten yta, fyllning med Plus. c. Redigera plus från Meny Övrigt, Ritning Mönster. Topocad CAD grundkurs 21

23 Exportera byggnader Indata: Den arbetsfil vi har med ursprung från Södermalm.topx Uppgift: Exportera en byggnad till AutoCAD DWG respektive ESRI shape-fil. 1. Markera byggnaden i fastigheten Grinda 1:98 2. Gå till Datautbyte Exportera 3. Välj filformat AutoCAD DWG 4. Ange ett filnamn 5. Tryck på OK. Du får upp denna dialog: Ange version (2013) Ange skala (1) Ange vad ingen höjd motsvarar (0) 6. Knappen inställningar ger dig möjlighet att exkludera lager respektive ändra namn på lager. 7. Export till ESRI shape: 8. Markera byggnaden i fastigheten Grinda 1:98 9. Gå till Datautbyte Exportera 10. Välj filformat ESRI shapefiler 11. Ange filnamn, tryck OK 12. Du får upp denna dialog: Välj antingen att exportera en geometrityp (polyline) Alternativt en fil för varje lager och geometrityp Välj dimension 2D eller 3D (3D) Välj längd på attributen. 13. Tryck på OK. Ett antal filer skapas dels för varje lager och dels är det tre filer per lager och geometrityp. Topocad CAD grundkurs 22

24 Skapa ritningsblad Indata: Våra data ritade på Södermalm.topx Uppgift: Skapa ett ritningsblad. 1. Vi ska lägga in ett ritningsblad kallat Special i skala 1:200 snett placerat över fastigheten Grinda 1: Gå till Meny Blad. Aktivera kommandot Ritningsblad. 3. Välj Blad Special.topx. 4. Klicka på pilen till höger. Topocad CAD grundkurs 23

25 5. Välj utgångspunkt, orientering och skala (1:200). 6. Fortsätt med nästa pil till höger. 7. Fyll i attributen! 8. Tryck på OK-knappen. Topocad CAD grundkurs 24

26 9. Ritningsbladet är skapat. 10. Dubbelklicka på ramen så kommer egenskaper upp (alternativt höger mus Egenskaper.) 11. Ange om du vill visa Skalstock, Norrpil och/eller Rutnät. Tryck Ok. Topocad CAD grundkurs 25

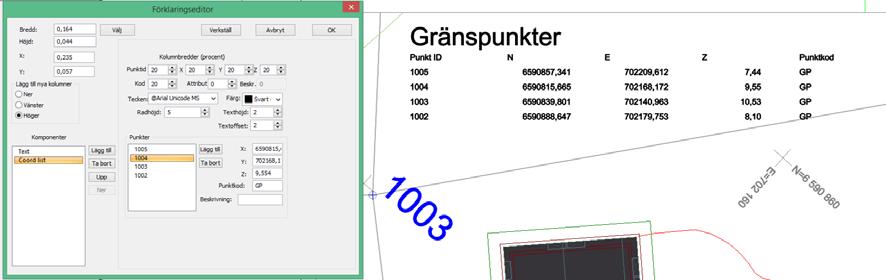

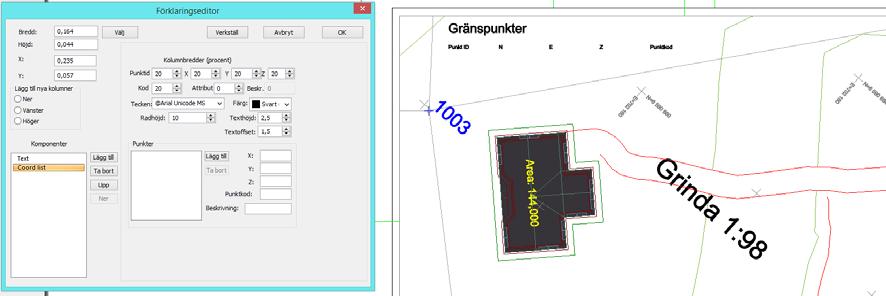

27 12. För att visa koordinater för rutnätet (kryss eller markör) gå till kommandot Koordinatkryss. 13. Klicka på Placera E- resp N-koordinater. Markera sedan för vilka kryss du vill att texten ska visas. 14. Nu vill vi placera koordinater för fastighetens gränspunkter i ritningen. Aktivera kommandot Skapa Förklaring. Markera ett område där du vill skriva ut koordinater. 15. Ange under komponenter, med Lägg till så anger du Text respektive Koordinater. 16. På Text anger du Gränspunkter 17. För Koordinater kan du justera kolumnbredderna. Kolumnbredden räknas från vänster till höger i procent. I detta fallet vill vi inte visa några attribut men PunktId, XYZ och Punktkod. Vi fördelar bredden jämnt på dessa (20 % vardera). 18. Tryck OK. 19. Än så länge har vi inte några koordinater i ritningsbladet. Gå till fliken Ritning. 20. Aktivera kommandot Modifiera Addera till Förklaring. Topocad CAD grundkurs 26

28 21. Markera fastighetsgränsen för fastigheten Grinda 1:98. Markerat i dialogen är namnet på ritningsbladet och numret på vyn (1). Topocad CAD grundkurs 27

29 22. Gå till fliken för ritningsbladet. Justera eventuellt textstorlek, offset och radhöjd. 23. Ritningsbladet är klart för utskrift. Topocad CAD grundkurs 28

30 Egna anteckningar Topocad CAD grundkurs 29
