1 Rhino till Revit arbetsflöde AADA20 RhinoRevit Workshop 2016 LTH Karl Allemyr

2 Exempel på byggnad modellerad med Rhino och Revit

3 Det här är Rhinomodellen vi kommer att arbeta med. Den består av tre lager som vi skapat med hjälp av Paneling Tools för Rhino Dessa lager är följande: 1. Panelerna som klär fasaden. 2. Strukuren som bär upp panelerna. 3. En referensform som vi använder bl a för att skapa våningsplan i Revit. Denna referensform är samma form som vi använde för att skapa panelerna. Observera att den måste vara en sluten volym. Använd kommandot cap för att stänga din volym.

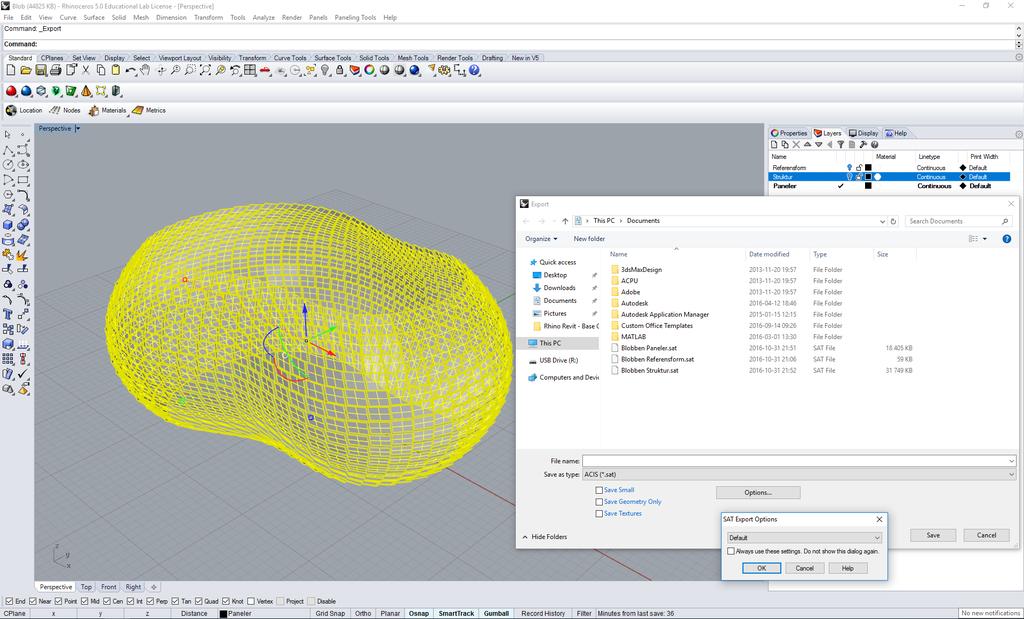

4 För att exportera referensvolymen: 1. Markera Referensform 2. File 3. Export Selected 4. Välj filformat ACIS (*SAT) 5. Klicka på Save och välj Default 6. OK!

5 För att exportera strukturen: 1. Markera Struktur 2. File 3. Export Selected 4. Välj filformat ACIS (*SAT) 5. Klicka på Save och välj Default 6. OK!

6 För att exportera panelerna: 1. Markera Paneler 2. File 3. Export Selected 4. Välj filformat ACIS (*SAT) 5. Klicka på Save och välj Default 6. OK!

7 1. Välj Massing & Site 2. Välj In-Place Mass i Conceptual mass

8 1. Döp till Referensform 2. Klicka på Insert 3. Välj Import CAD

9 1. Välj ACIS (*SAT) filformat 2. Välj filen 3. Välj enhet under Import units. Se till att välja samma enhet som du använt i Rhino. 4. Välj Origin to Origin 5. Finish Mass i Ribbonmenyn

10 Importera strukturen genom att: 1. Välj Model in Place 2. Lägg den som en Walls familj 3. Döp den till Struktur

11 1. Klicka på Insert 2. Välj Import CAD

12 1. Välj ACIS (*SAT) filformat 2. Välj filen 3. Välj enhet 4. Välj Origin to Origin 5. Klicka på Open 6. Välj Finish Model

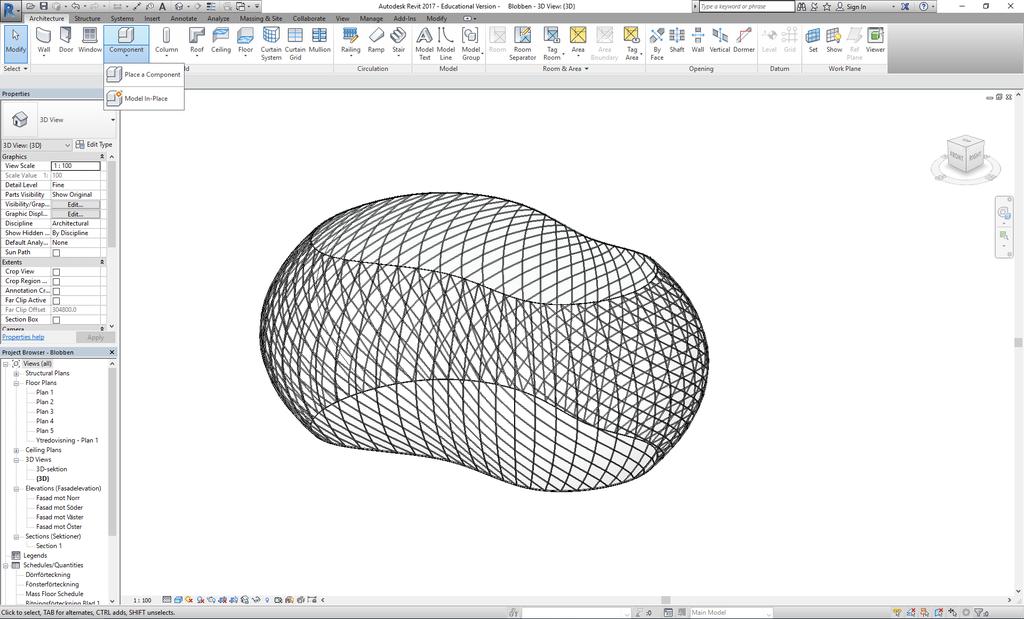

13 För att importera Panelerna: 1. Välj Model in Place 2. Lägg den som en Windows familj 3. Döp den till Paneler

14 1. Välj ACIS (*SAT) filformat 2. Välj Panelerna 3. Välj enhet 4. Välj Origin to Origin 5. Klicka på Open 6. Välj Finish Model

15 1. De 3 ACIS filerna är nu importerade till Revit

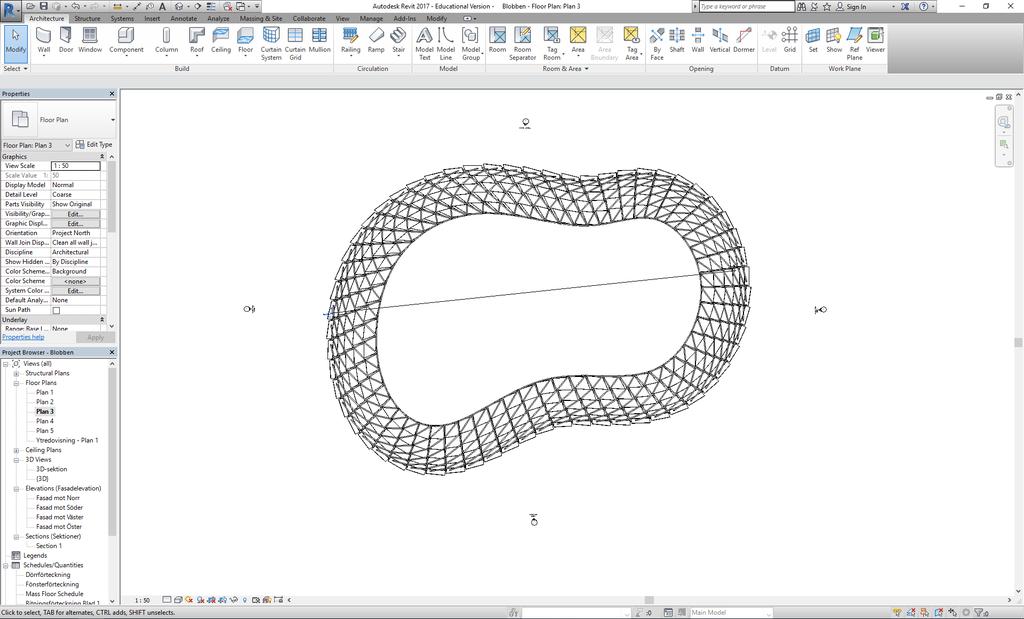

16 1. Placera fasad symbolerna så att det är utanför modellen 2. Gå igenom Planen för att se att inte fasaderna beskärs i djupleden

17 1. Välj 3D vyn 2. Klicka på Edit i Visibility/ Graphics i Properties Panelen 3. Scrolla ner till Walls och Windows och bocka ur dessa så att vi enklare kan arbeta med vårt massobjekt 4. Klicka OK

18 1. I Ribbon menyn Architecture välj Levels 2. Använd Pick Lines ställ in offset till önskat avstånd, i mitt fall 3500mm 3. För muspekaren över Levels linjen 4. Offsetta åt önskat håll Tips, klicka endast en gång, när du är färdig tryck escape två gånger

19 De placerade våningslinjerna med en offset på 3500mm ser ut såhär:

20 1. Skapa ett stomlinjegrid genom att välja Grid i ribbon menyn under fliken Architecture.

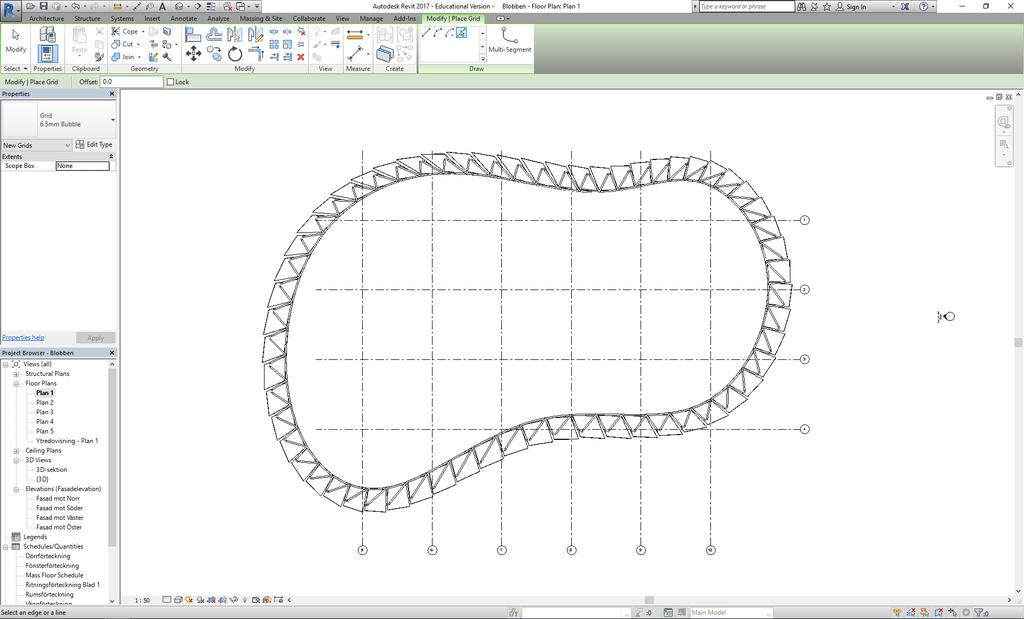

21 1. Bestäm ett passande rutnät. Vi ska senare göra ett pelarsystem av rutnätet. I detta fall har jag ett avstånd på 5m. 2. Använd Line för att dra ut en stöd linje och använd sedan Pick Lines med offset för att dra ut resterande. Döp den första stödlinjen i y led till A1, resterande linjer i Y-led kommer automatiskt heta A2, A3 osv. X-led döper ni till B1 och resterande kommer att heta B2 & B3 osv.

22 1. Ställ dig i plan I Ribbonmenyn Architecture klickar du på Column. 3. Välj At Grids i modifypanelen. 4. Markera alla gridlinjer och välj Finish. 5. Du har nu skapat ett bärande pelarsystem!

23 1. Markera pelarsystemet. 2. Se till att det är samma höjd på pelarsystemet som mellan våningsplanen. 3500mm i mitt fall.

24 1. Välj Copy to Clipboard 2. Klicka på pilen under Paste 3. Välj Aligned to Selected Levels

25 1. Se även till så att pelarsystemet har tillräcklig höjd på det översta planet, i mitt fall är det 6 meter.

26 1. Radera pelare som är utanför byggnadsskalet eller som intersectar med skalet.

27 1. Välj det transparanta massobjeketet

28 1. Klicka på Mass Floors 2. Välj alla våningsplan och klicka OK

29 1. Välj Massing & Site 2. Välj Floors och markera alla våningsplanen. 3. Klicka Create Floors och bjälklagen genereras.

30 Vi ska nu göra ett hål i ett av bjälklagen. 1. Markera det bjälklag du vill göra hålet i. I mitt fall är det plan Tryck på bjälklagets kant i planvy för att markera det. 3. Välj Edit Boundary.

31 1. I mitt fall har jag valt att göra ett cirkulärt hål med en diameter på 6m. 2. När du är klar, tryck på den gröna bocken.

32 Vi ska nu göra ett räcke runt öppningen med en liten offset från kanten. 1. Klicka på Railing ikonen under Architecture i Ribbon panelen. 2. Välj Pick Lines. 3. Här kan du även välja en offset från den linjen, i mitt fall har jag valt en offset med 100mm. 4. Klicka Finish. Du har nu skapat ett räcke runt öppningen!

33 Vi har nu skapat en interiör som ser ut så här!

34 Vi ska nu modellera en kärna till huskroppen som finns på alla våningsplan. 1. Modellera ett trapphus med trappa, hiss och toaletter. 2. Gruppera med Group och döp till Core. 3. Markera grupp. 4. Copy to clipboard. 5. Under Paste välj Aligned to selected Levels. 6. Välj plan dit du vill placera coregruppen. 7. Klicka OK.

35 Såhär gör du för att skapa ett schakt som går genom byggnadens bjälklag. 1. I Ribbonpanelen under Architecture välj Shaft under avdelningen Openings 2. Rita in det antal öppningar ni behöver i mitt fall ritar jag in 2 stycken rektangulära. öppningar för hissen och trappan.

36 1. I 3D-vy eller i sektion kan du dra upp Shaften så långt som du önskar.
