1 Manual SIGNUMERIC För Richter maskiner 1. Systemkrav 2. Installation Signumeric 3. Filhantering 4. Funktioner 5. Objekt management 6. Modifiera ett objekt 7. Skapa objekt 8. Skapa variabler 9. Text koppling 10. DataMatrixCode (DMC) 11. Huvudmenyerna 12. Grafik 13. Skapa TrueType typsnitt 14. Support Version 1.10 Datum

2 1. Systemkrav PC- System (Minimikrav) Dator Portar Hårddisk Övrigt Windows XP och framåt Seriell RS232 Minst 10Mb ledigt CD-läsare För support uppkoppling mot Internet 2. Installation Installationen startar automatisk. Om inte, starta installationsprogrammet genom att öppna den via skrivbordet i Windows. När du har installerat SIGNUMERIC, måste du göra en anslutning mellan PC och märkningssystemet. På kontrollenheten i grundmenyn väljer du ONLINE-MODE. Se även Parameter för rätt inställning av COM-porten. 3. Filhantering SIGNUMERIC ger möjlighet att spara dina layouter. Viktig att tänka på är att alla grundinställningar (hastighet, maskintyp, driftläge etc.) kommer också att sparas. 4. Funktioner Du kan hittar alla programmets funktioner via dess menyer, och du kan nå de viktigaste funktionerna med att klicka på verktygsfältet. 5. Objekt management Vad är ett objekt? Ett objekt är en fast text, datum/ tid, räknare eller en DataMatrixCode. Även logo eller annan gtafik kallas för objekt. Du kan tilldela olika egenskaper, som t ex position, storlek och riktning till ett objekt. 6. Modifiera ett objekt SIGNUMERIC känner av vilken typ av objekt som faktiskt väljs och öppnar rätt dialog fönster:

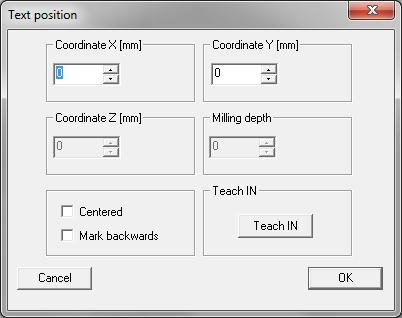

3 7. Skapa text-objekt Skriv in din text, för att kunna skriva ÅÄÖ måste du även välja Svenskt typsnitt. Om du inte har installerat typsnittet finns det på att ladda ned. Efter att du klickat OK får du ställa in positionen. Om du klickar på OK kan du istället flytta texten genom att dra i den. Gäller alla olika typer av objekt!

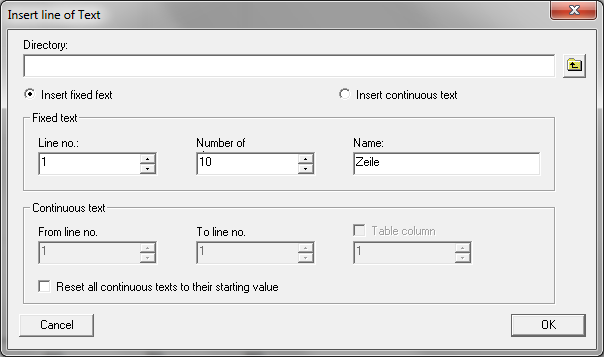

4 8. Skapa variabler Du kan skapa datum (styrs av datorns klocka) eller uppräkning. 9. Text koppling (databas) Skapa koppling mot en.txt fil. För andra format kontakta oss för offert.

5 10. DataMatrixCode Du kan skapa en 2D-DataMatrix koder, storleken kan endast ändras prop. 11. Huvudmenyerna FILE: Här kan du spara och hämta dina filer / layouter. Bra är också att spara dina inställningar som du gjort under Parameter (Save settings).

6 VIEW: Display marking sequence, gör att du kan se vilken ordning som nålpräglaren kommer köra dina objekt. Under menyn Object kan du ändra ordningen. Object: Under menyn Object finner du de flesta nyttiga menyerna New Modify (ändra på markerat objekt) Positioning (ändra positionen i mm) Size (ändra storlek, du kan använda en decimal för att finjustera storleken) Direction (Ändra riktning, skriva runt m.m.) Delete Duplicate (kopiera, Ctrl + C och Ctrl + V fungerar också bra) Protect (Skydda objektet, väldigt bra funktion för att låsa positionen) Font (byta typsnitt) Move Object (För att byta i vilken ordning objektet körs)

7 Paramater och Basic Settings Typ av maskin SIGNUMERIC stöder nedan markeringssystem som en standard: Maskintyper PM Micro En serie Easymarker serie UNIGRAV serie DMM20 serie HMG60 serie BlueCube serie PGM serie Numret bakom maskinen stil anger märkområdet. Den EasyMarker maskinen som visas i ovanstående tabell har ett märkområde X/Y 100mm x 100mm.

8 Positioning speed Positioneringen är den hastighet med vilken maskinen rör sig, medan märkning märkhuvudet är avstängt. Detta skalas 1 till 10 ( %). Processing speed Driftshastigheten är den hastighet med vilken maskinen rör sig, medan märkhuvudet är på. Detta skalas 1-10 ( %). *Viktigt: Skalan inte är linjär så prova dig fram till det bästa värdet! Response time Beroende på avståndet mellan nålspetsen och arbetsstycket kan du ange tiden verktyget väntar på att göra den första punkten vid början av varje linje. Stort avstånd till arbetsstycket: längre tid Litet avstånd till arbetsstycket: kortare tid 12. Grafik SIGNUMERIC ger dig möjlighet att importera och anpassa grafik : Följande format är importerings bara: PlotFiles (*. HPGL) DXF-filer (*. DXF) AutoCAD- filer (*.DWG) PlotFiles (*. HGL) Observera att SIGNUMERIC utvärderar följande HPGL- instruktioner: PU: Pinup PD: PinDown PA: Position Absolute (absolut positionering) SP: Välj Pen (Tool nr/utvärdering endast i fräsning läge.) Om ditt CAD-program inte kan skapa den nödvändiga HPGL- programmet, kan vi erbjuda flera olika typer av import- filter. 13. Skapa ett teckensnitt från en True Type Font Tryck nu på True Type-knappen.

9 Följande fönster dyker upp: Välj True Type typsnitt som du vill konvertera och bekräfta med OK. Skriv in fontnamn teckensnitt. Nu kan du använda teckensnittet med Signumeric programvaran.

10 14. Kontakta support Kontakta support Var beredd på följande frågor innan ni kontaktar supporten: - Erat supportavtal - Om Ni startat om utrustning, samt datorn - Om Ni fått ett felmeddelande Öppettider: samt Telefon: E-post: support@acgfyrtal.se Fjärrsupport: Logga in på fjärrsupporten här Vår fjärrsupport kräver Internet-anslutning
