lindab comfort Step by step manual till DIMcomfort 4.0

Transkript

1 Step by step manual till DIMcomfort 4.0 1

2 Innehållsförteckning Uppstart av DIMcomfort Rums setup 4 Rumsinformation 4 Dimensioner 5 Vistelsezon 6 Dimensioneringskrav 7 Val av don 8 Leta donsort manuellt 10 Donsökning 11 Donöversikt 12 Dondimensionering 13 Injusteringstryck 14 Visa 2D, Visa 3D 15 Lokal, lufthastigheter och don 16 Partikelgenerering 17 Utskrift 18 Genomgång av knappar i 2D-vy 20 Förklaring av huvudikonerna 22 Programinställningar 23 Filminstruktioner 25 2

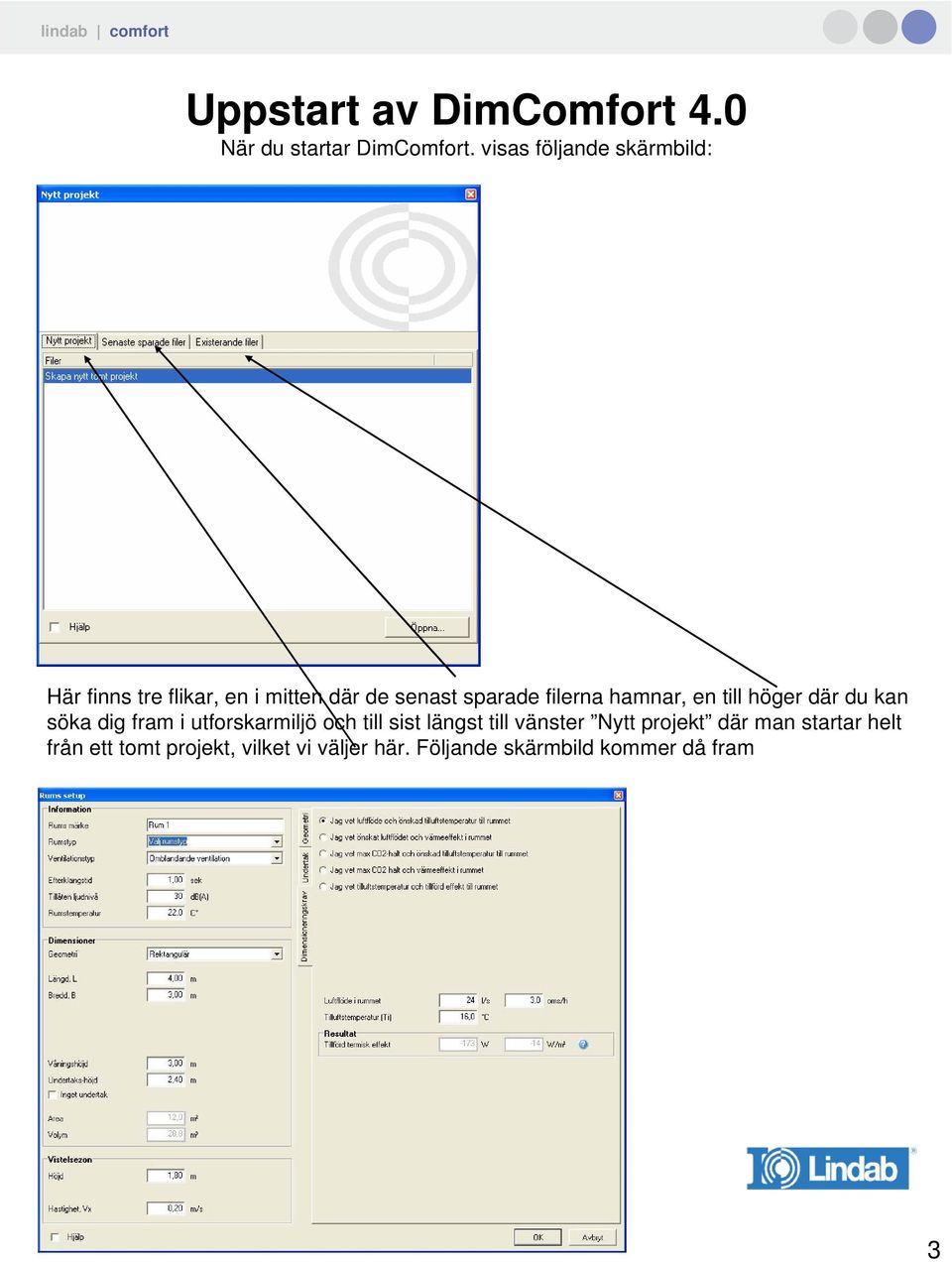

3 Uppstart av DimComfort 4.0 När du startar DimComfort. visas följande skärmbild: Här finns tre flikar, en i mitten där de senast sparade filerna hamnar, en till höger där du kan söka dig fram i utforskarmiljö och till sist längst till vänster Nytt projekt där man startar helt från ett tomt projekt, vilket vi väljer här. Följande skärmbild kommer då fram 3

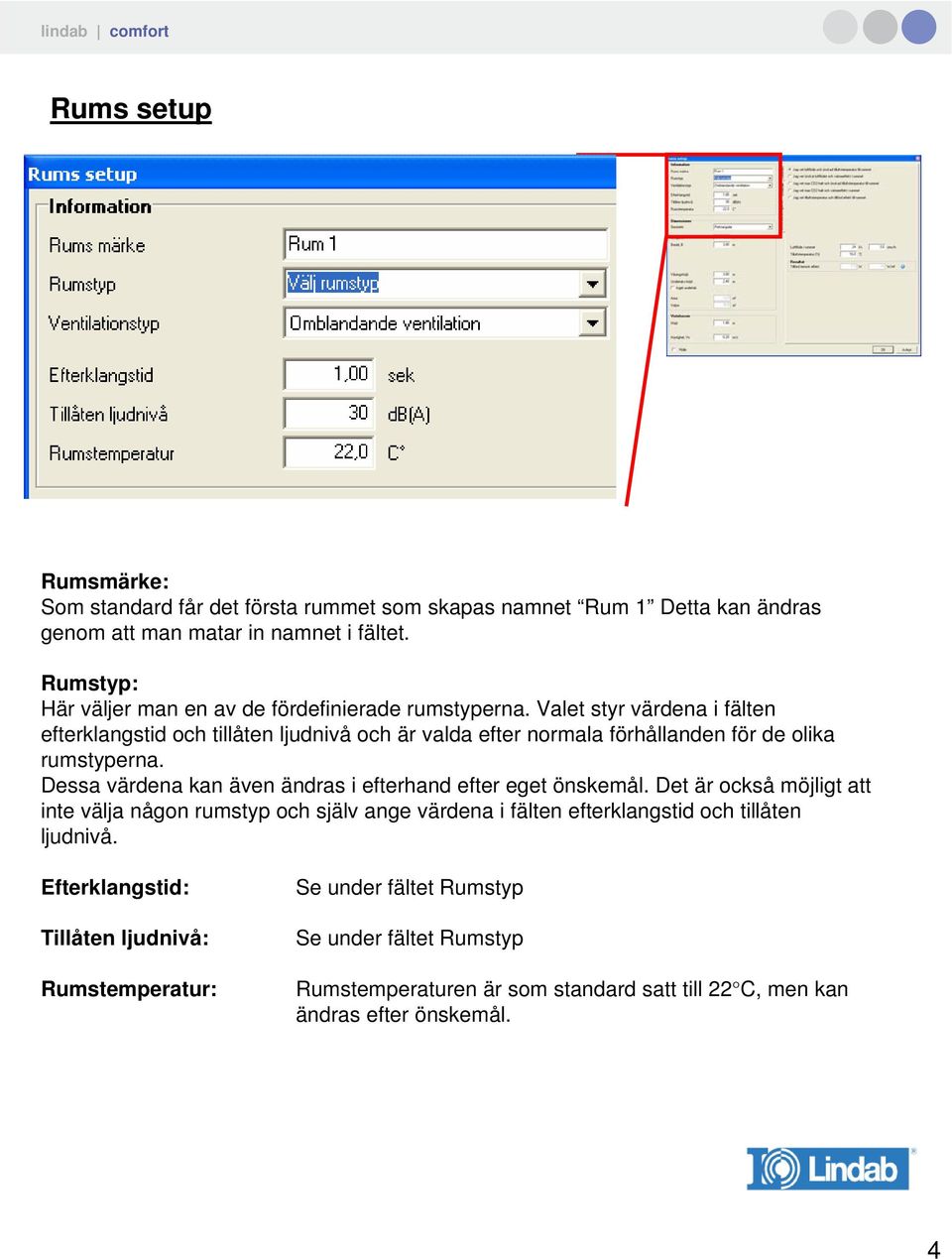

4 Rums setup Rumsmärke: Som standard får det första rummet som skapas namnet Rum 1 Detta kan ändras genom att man matar in namnet i fältet. Rumstyp: Här väljer man en av de fördefinierade rumstyperna. Valet styr värdena i fälten efterklangstid och tillåten ljudnivå och är valda efter normala förhållanden för de olika rumstyperna. Dessa värdena kan även ändras i efterhand efter eget önskemål. Det är också möjligt att inte välja någon rumstyp och själv ange värdena i fälten efterklangstid och tillåten ljudnivå. Efterklangstid: Tillåten ljudnivå: Rumstemperatur: Se under fältet Rumstyp Se under fältet Rumstyp Rumstemperaturen är som standard satt till 22 C, men kan ändras efter önskemål. 4

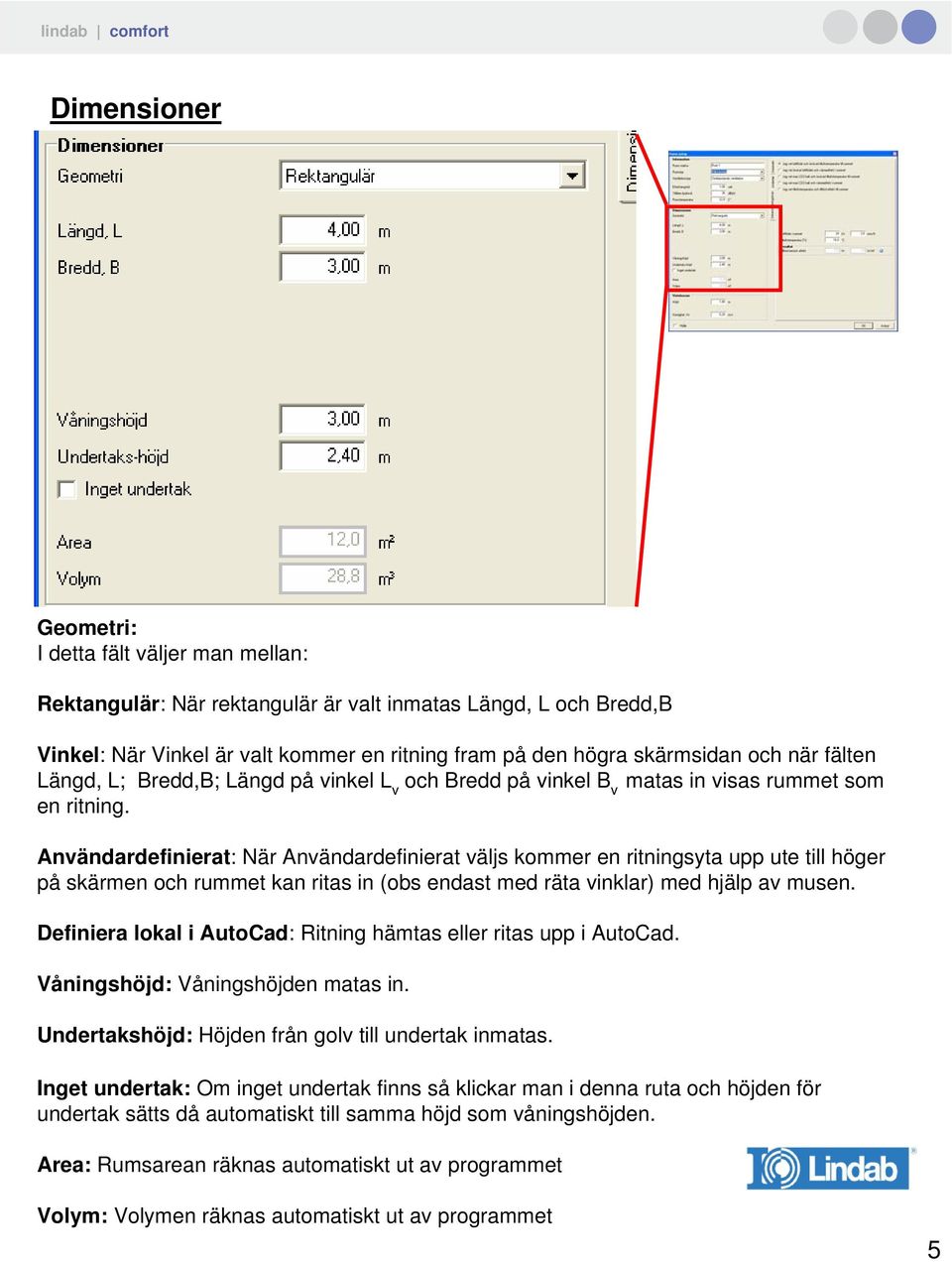

5 Dimensioner Geometri: I detta fält väljer man mellan: Rektangulär: När rektangulär är valt inmatas Längd, L och Bredd,B Vinkel: När Vinkel är valt kommer en ritning fram på den högra skärmsidan och när fälten Längd, L; Bredd,B; Längd på vinkel L v och Bredd på vinkel B v matas in visas rummet som en ritning. Användardefinierat: När Användardefinierat väljs kommer en ritningsyta upp ute till höger på skärmen och rummet kan ritas in (obs endast med räta vinklar) med hjälp av musen. Definiera lokal i AutoCad: Ritning hämtas eller ritas upp i AutoCad. Våningshöjd: Våningshöjden matas in. Undertakshöjd: Höjden från golv till undertak inmatas. Inget undertak: Om inget undertak finns så klickar man i denna ruta och höjden för undertak sätts då automatiskt till samma höjd som våningshöjden. Area: Rumsarean räknas automatiskt ut av programmet Volym: Volymen räknas automatiskt ut av programmet 5

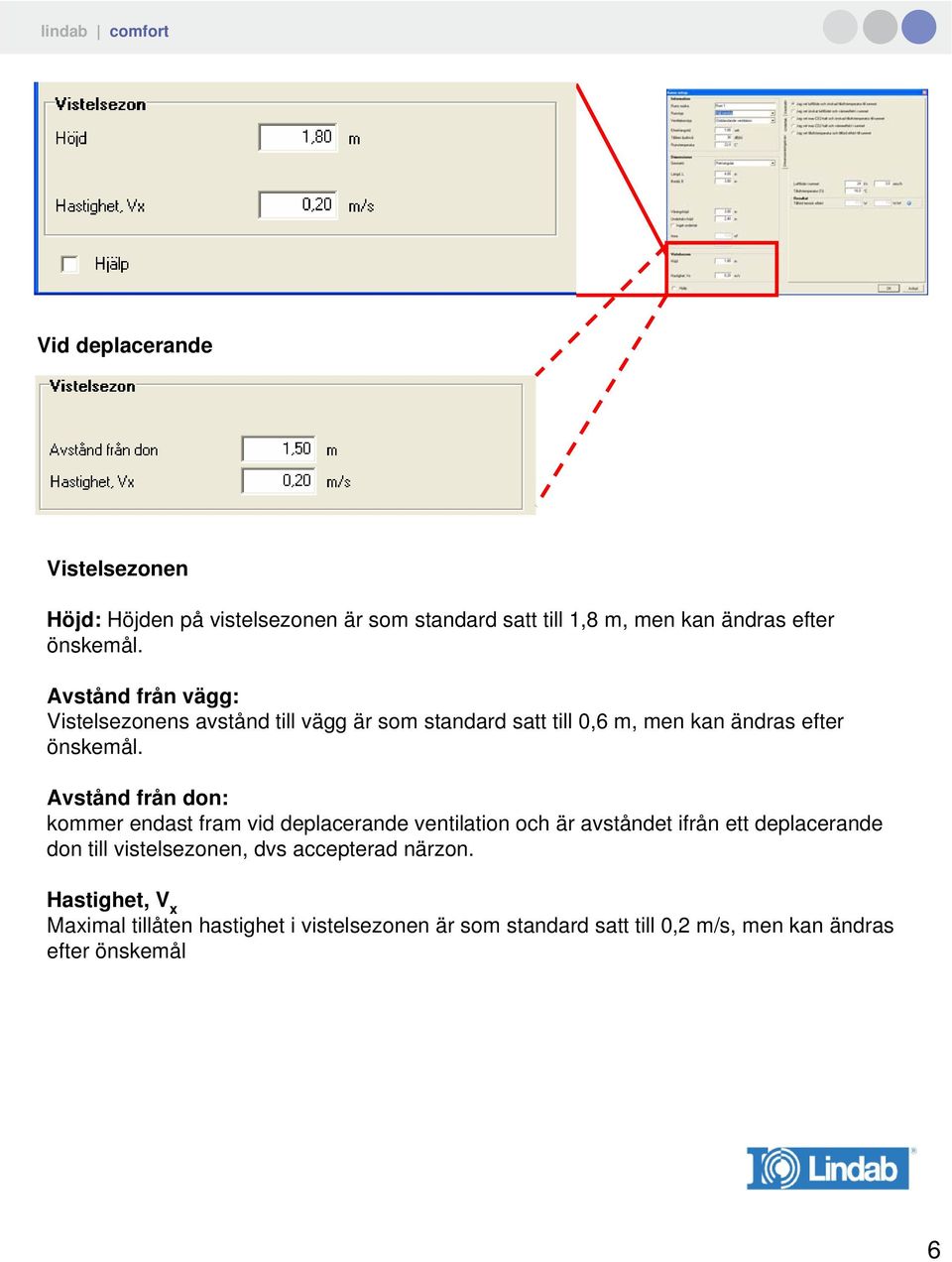

6 Vid deplacerande Vistelsezonen Höjd: Höjden på vistelsezonen är som standard satt till 1,8 m, men kan ändras efter önskemål. Avstånd från vägg: Vistelsezonens avstånd till vägg är som standard satt till 0,6 m, men kan ändras efter önskemål. Avstånd från don: kommer endast fram vid deplacerande ventilation och är avståndet ifrån ett deplacerande don till vistelsezonen, dvs accepterad närzon. Hastighet, V x Maximal tillåten hastighet i vistelsezonen är som standard satt till 0,2 m/s, men kan ändras efter önskemål 6

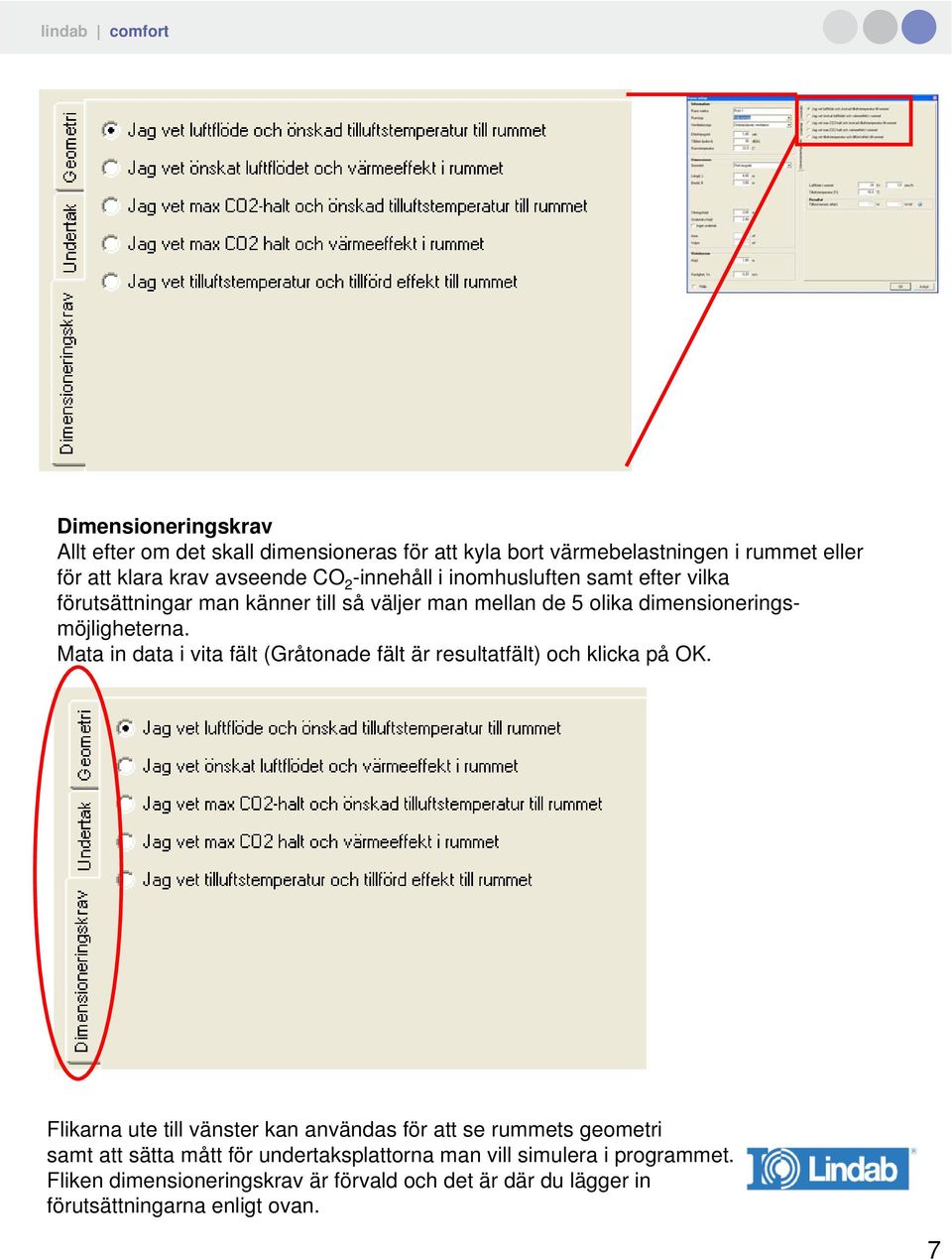

7 Dimensioneringskrav Allt efter om det skall dimensioneras för att kyla bort värmebelastningen i rummet eller för att klara krav avseende CO 2 -innehåll i inomhusluften samt efter vilka förutsättningar man känner till så väljer man mellan de 5 olika dimensioneringsmöjligheterna. Mata in data i vita fält (Gråtonade fält är resultatfält) och klicka på OK. Flikarna ute till vänster kan användas för att se rummets geometri samt att sätta mått för undertaksplattorna man vill simulera i programmet. Fliken dimensioneringskrav är förvald och det är där du lägger in förutsättningarna enligt ovan. 7

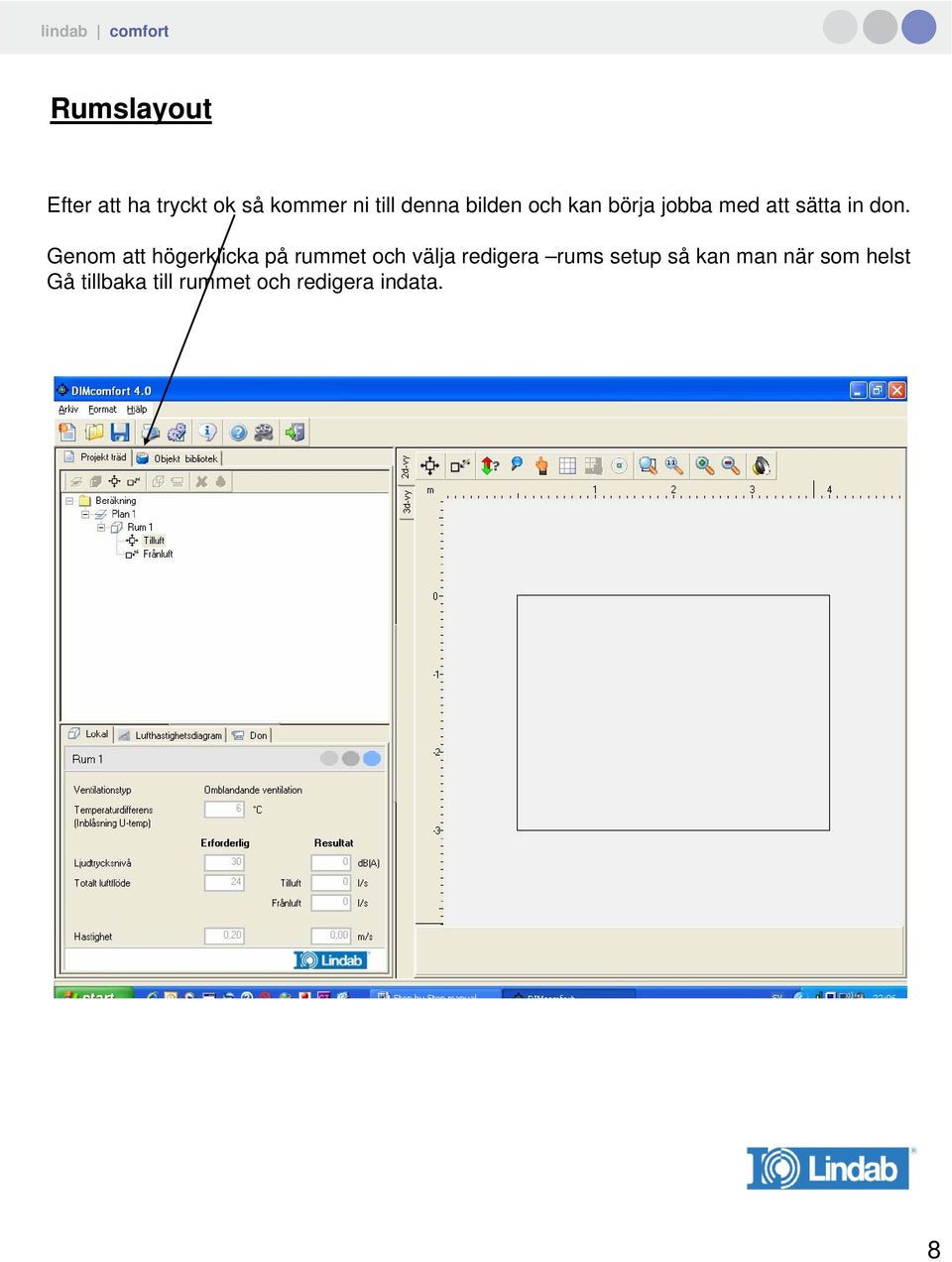

8 Rumslayout Efter att ha tryckt ok så kommer ni till denna bilden och kan börja jobba med att sätta in don. Genom att högerklicka på rummet och välja redigera rums setup så kan man när som helst Gå tillbaka till rummet och redigera indata. 8

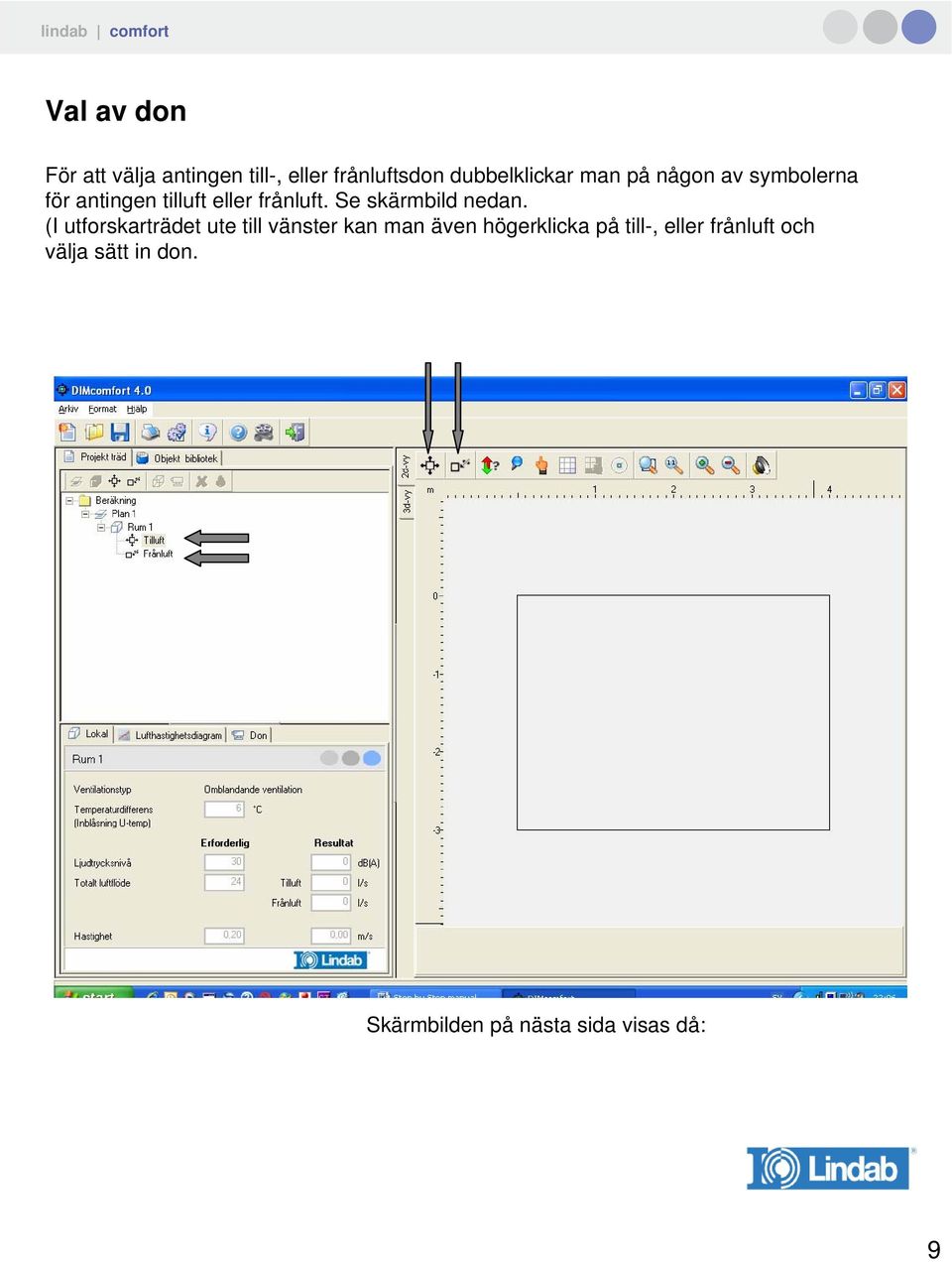

9 Val av don För att välja antingen till-, eller frånluftsdon dubbelklickar man på någon av symbolerna för antingen tilluft eller frånluft. Se skärmbild nedan. (I utforskarträdet ute till vänster kan man även högerklicka på till-, eller frånluft och välja sätt in don. Skärmbilden på nästa sida visas då: 9

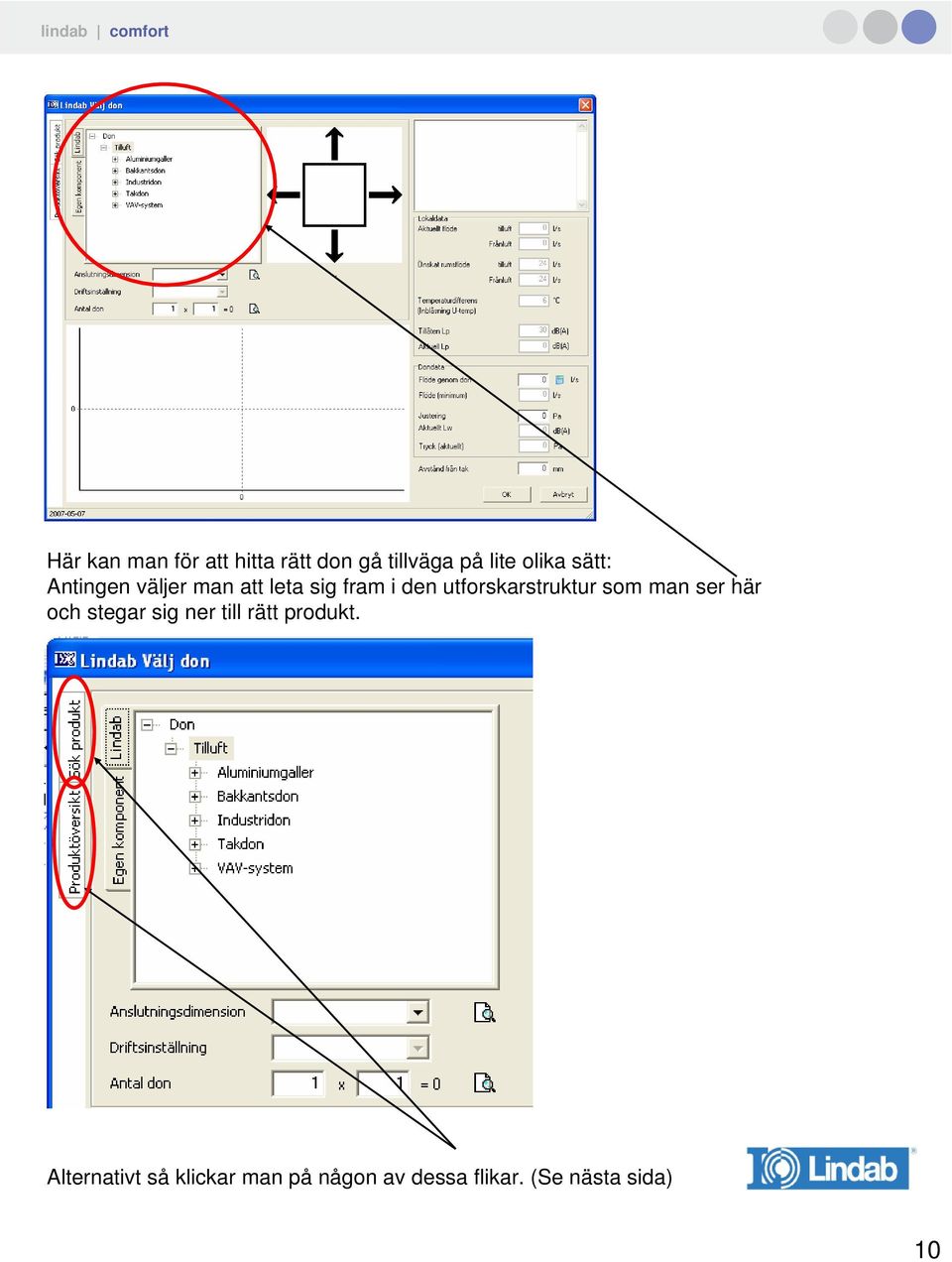

10 Här kan man för att hitta rätt don gå tillväga på lite olika sätt: Antingen väljer man att leta sig fram i den utforskarstruktur som man ser här och stegar sig ner till rätt produkt. Alternativt så klickar man på någon av dessa flikar. (Se nästa sida) 10

11 Sök produkt Väljer ni att klicka på Sök Produkt så kan ni söka efter Placering, Funktion, Form och anslutning. När ni valt era parametrar och klickar på visa produkter så kommer det utforskarträdet ni tidigare såg vara gallrat så att endast de produkter som uppfyller era sökkriterier visas. 11

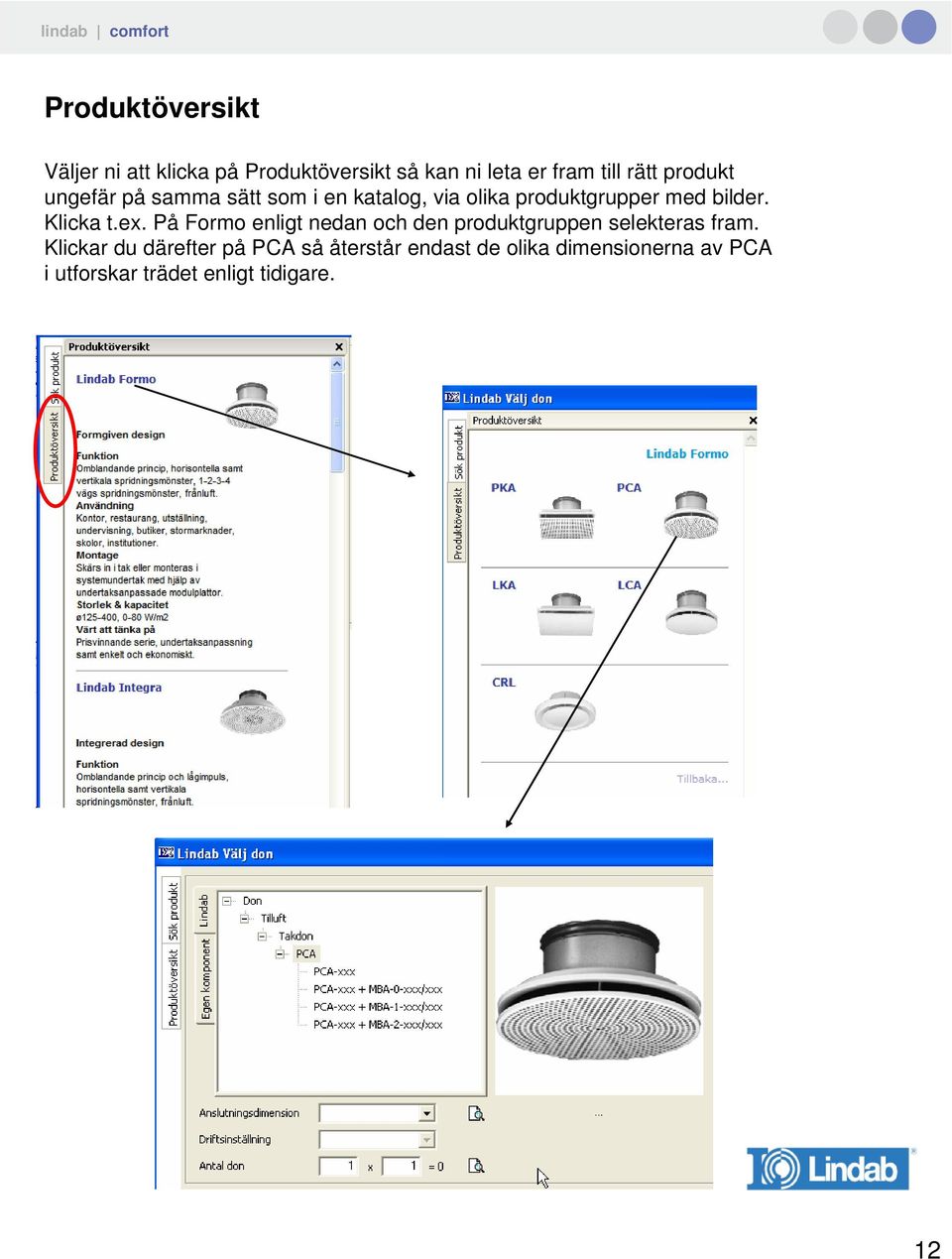

12 Produktöversikt Väljer ni att klicka på Produktöversikt så kan ni leta er fram till rätt produkt ungefär på samma sätt som i en katalog, via olika produktgrupper med bilder. Klicka t.ex. På Formo enligt nedan och den produktgruppen selekteras fram. Klickar du därefter på PCA så återstår endast de olika dimensionerna av PCA i utforskar trädet enligt tidigare. 12

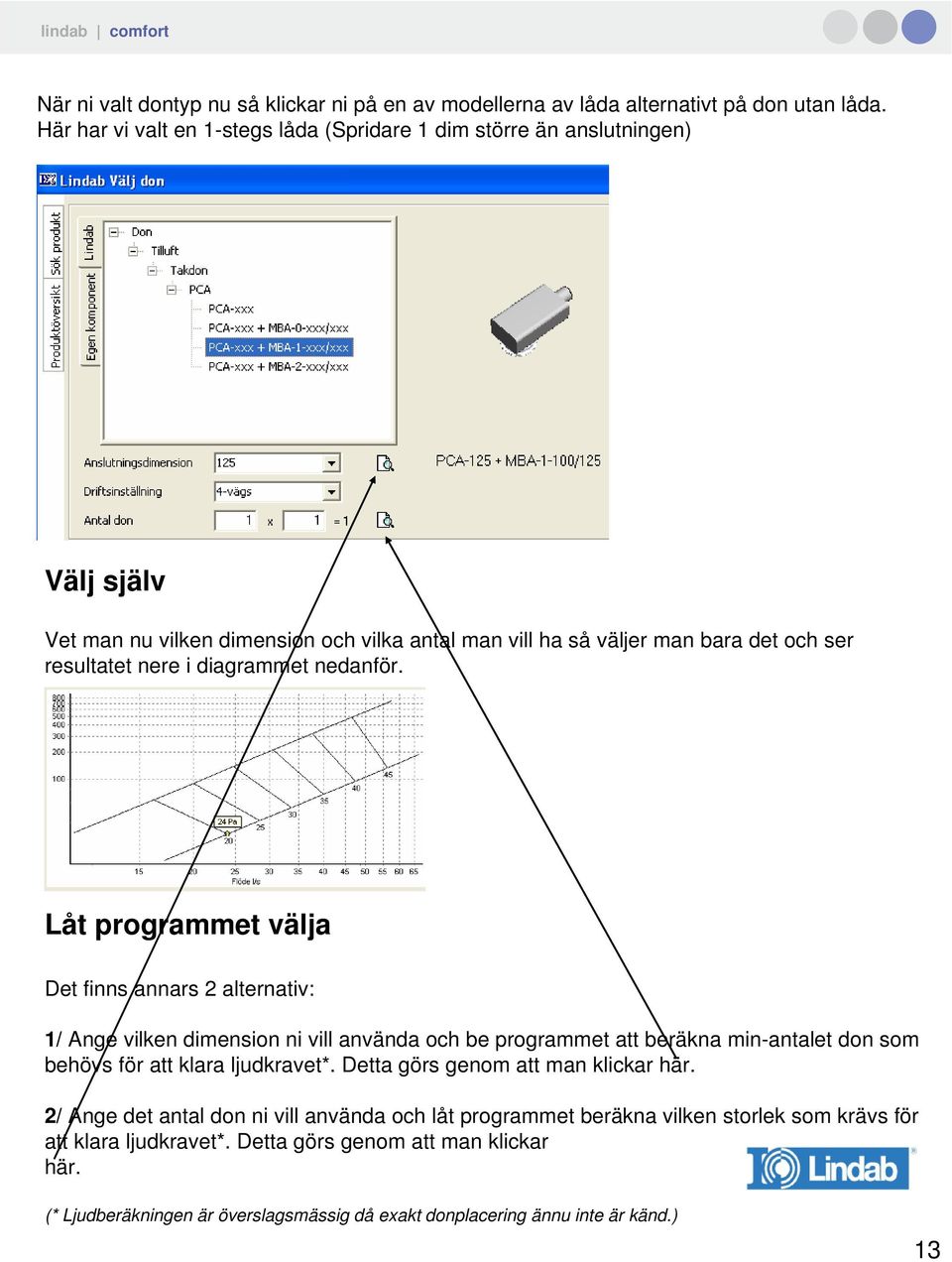

13 När ni valt dontyp nu så klickar ni på en av modellerna av låda alternativt på don utan låda. Här har vi valt en 1-stegs låda (Spridare 1 dim större än anslutningen) Välj själv Vet man nu vilken dimension och vilka antal man vill ha så väljer man bara det och ser resultatet nere i diagrammet nedanför. Låt programmet välja Det finns annars 2 alternativ: 1/ Ange vilken dimension ni vill använda och be programmet att beräkna min-antalet don som behövs för att klara ljudkravet*. Detta görs genom att man klickar här. 2/ Ange det antal don ni vill använda och låt programmet beräkna vilken storlek som krävs för att klara ljudkravet*. Detta görs genom att man klickar här. (* Ljudberäkningen är överslagsmässig då exakt donplacering ännu inte är känd.) 13

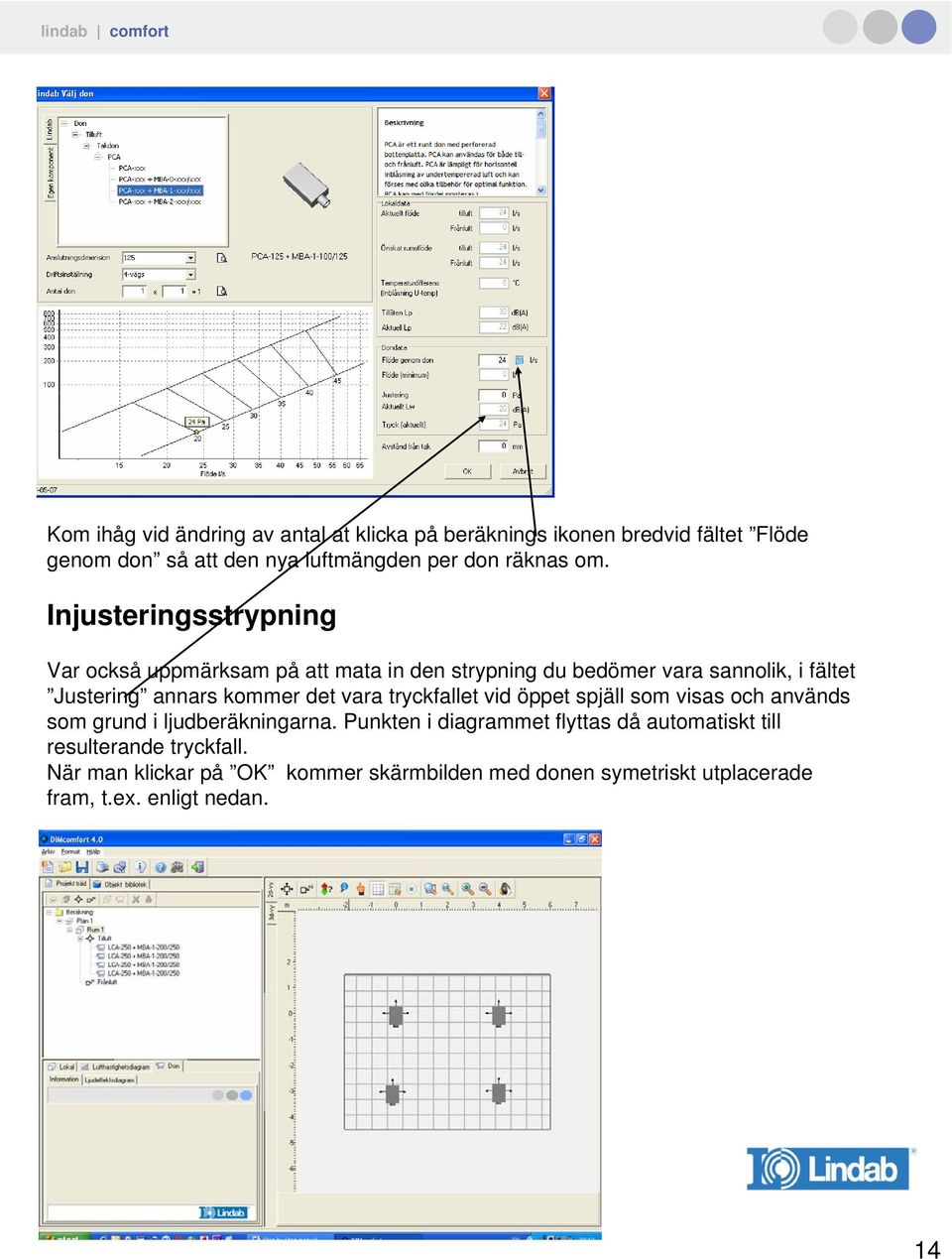

14 Kom ihåg vid ändring av antal at klicka på beräknings ikonen bredvid fältet Flöde genom don så att den nya luftmängden per don räknas om. Injusteringsstrypning Var också uppmärksam på att mata in den strypning du bedömer vara sannolik, i fältet Justering annars kommer det vara tryckfallet vid öppet spjäll som visas och används som grund i ljudberäkningarna. Punkten i diagrammet flyttas då automatiskt till resulterande tryckfall. När man klickar på OK kommer skärmbilden med donen symetriskt utplacerade fram, t.ex. enligt nedan. 14

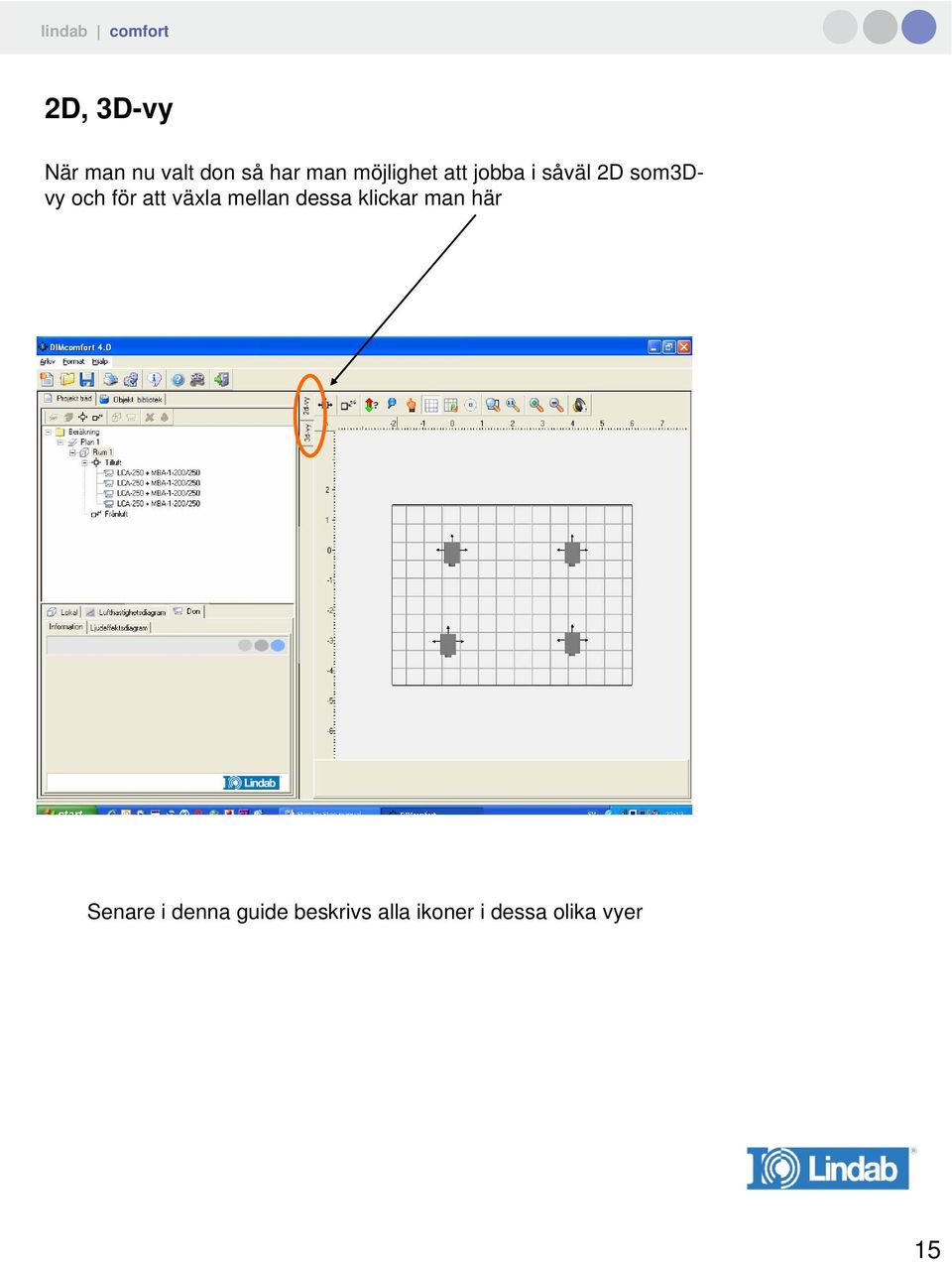

15 2D, 3D-vy När man nu valt don så har man möjlighet att jobba i såväl 2D som3dvy och för att växla mellan dessa klickar man här Senare i denna guide beskrivs alla ikoner i dessa olika vyer 15

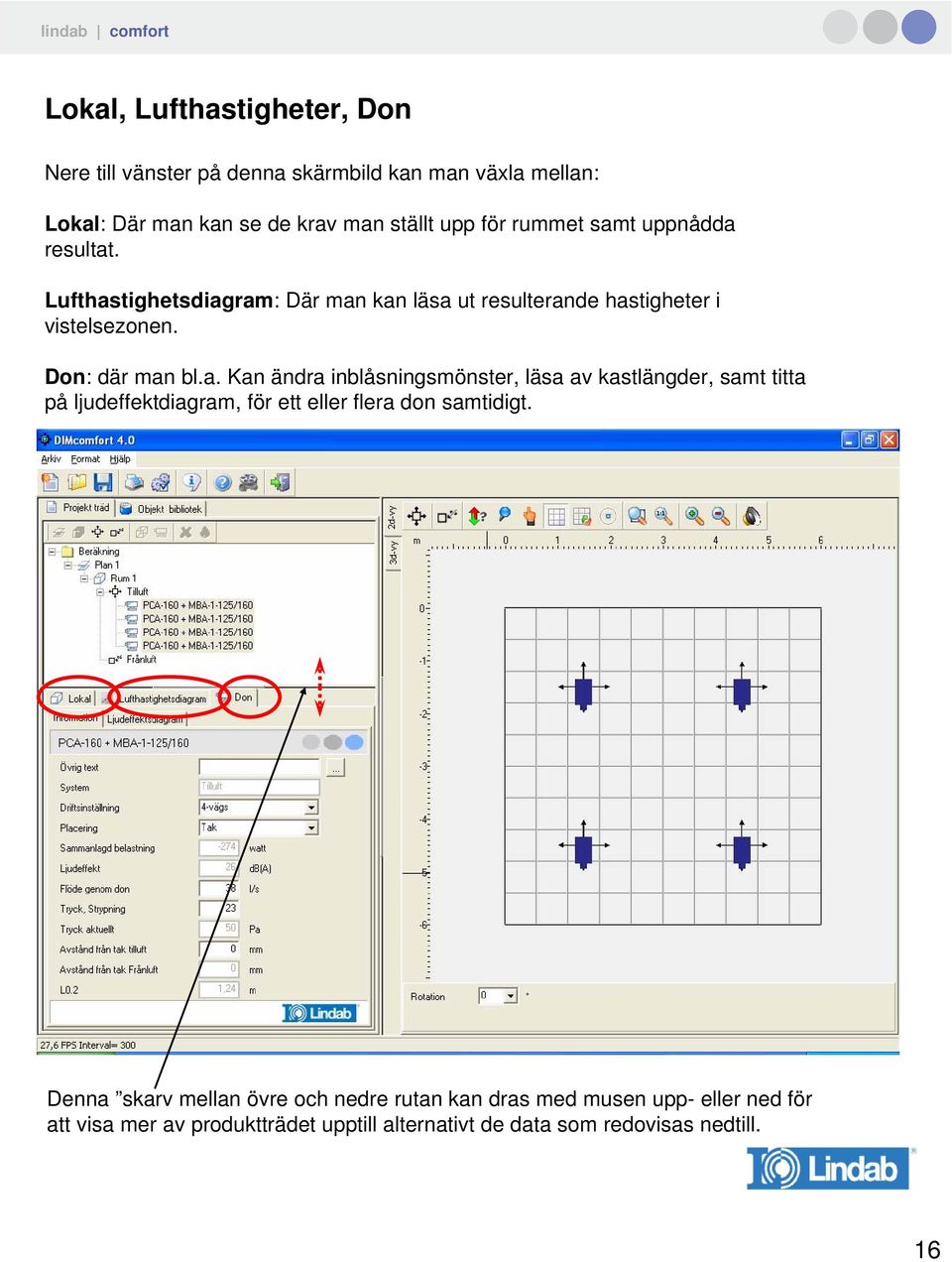

16 Lokal, Lufthastigheter, Don Nere till vänster på denna skärmbild kan man växla mellan: Lokal: Där man kan se de krav man ställt upp för rummet samt uppnådda resultat. Lufthastighetsdiagram: Där man kan läsa ut resulterande hastigheter i vistelsezonen. Don: där man bl.a. Kan ändra inblåsningsmönster, läsa av kastlängder, samt titta på ljudeffektdiagram, för ett eller flera don samtidigt. Senare i denna guide beskrivs alla ikoner i dessa olika vyer Denna skarv mellan övre och nedre rutan kan dras med musen upp- eller ned för att visa mer av produktträdet upptill alternativt de data som redovisas nedtill. 16

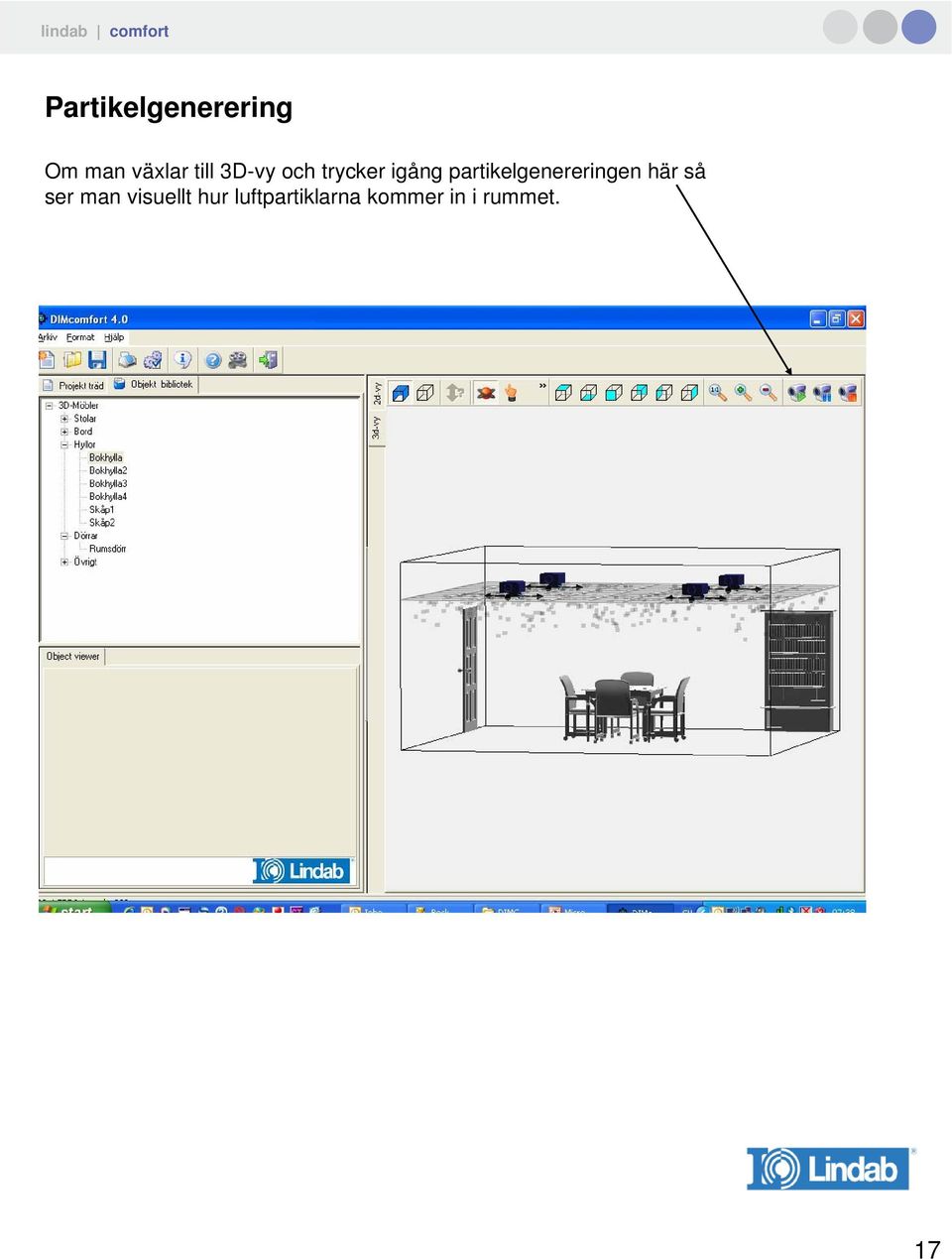

17 Partikelgenerering Om man växlar till 3D-vy och trycker igång partikelgenereringen här så ser man visuellt hur luftpartiklarna kommer in i rummet. 17

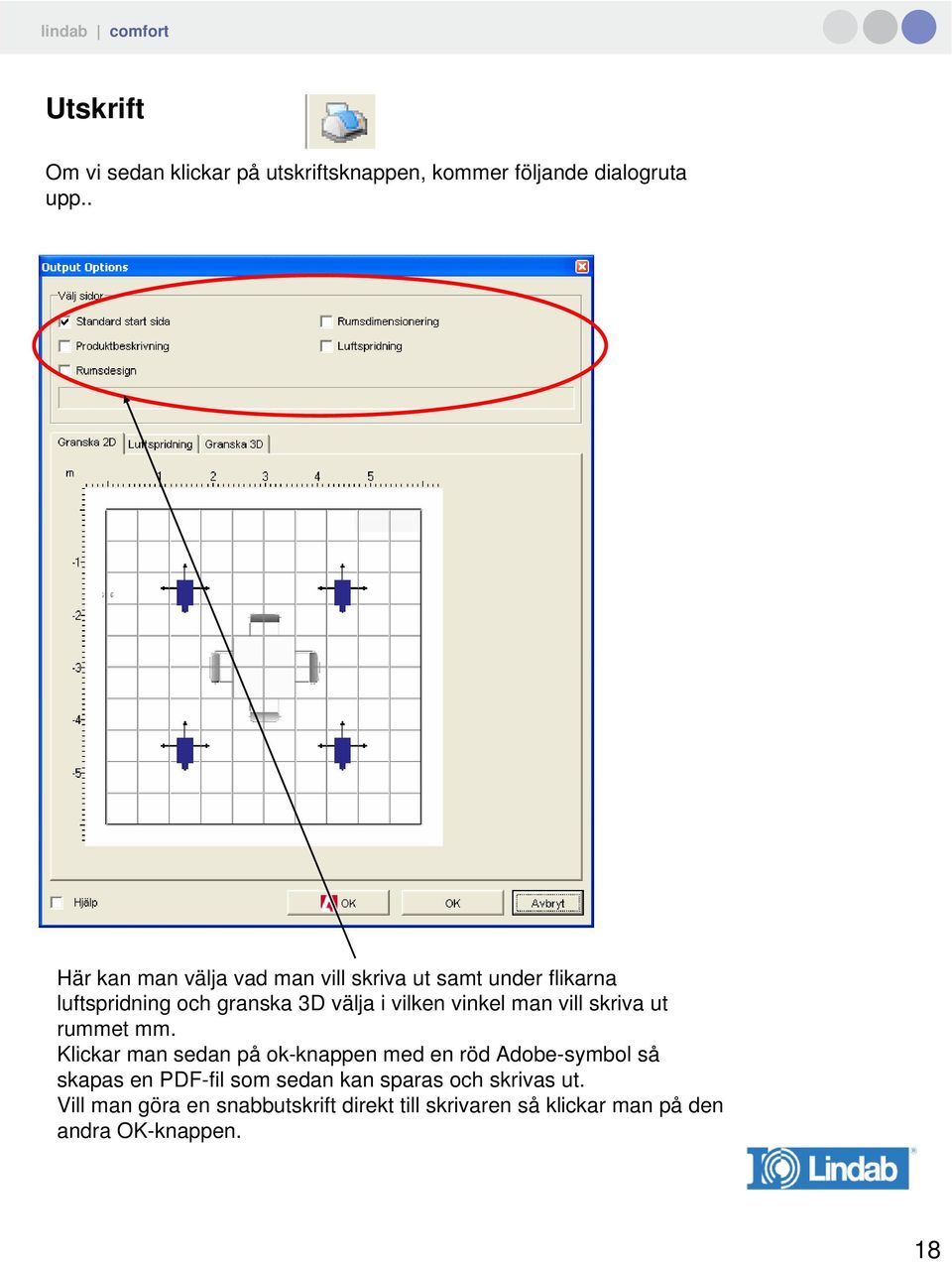

18 Utskrift Om vi sedan klickar på utskriftsknappen, kommer följande dialogruta upp.. Här kan man välja vad man vill skriva ut samt under flikarna luftspridning och granska 3D välja i vilken vinkel man vill skriva ut rummet mm. Klickar man sedan på ok-knappen med en röd Adobe-symbol så skapas en PDF-fil som sedan kan sparas och skrivas ut. Vill man göra en snabbutskrift direkt till skrivaren så klickar man på den andra OK-knappen. 18

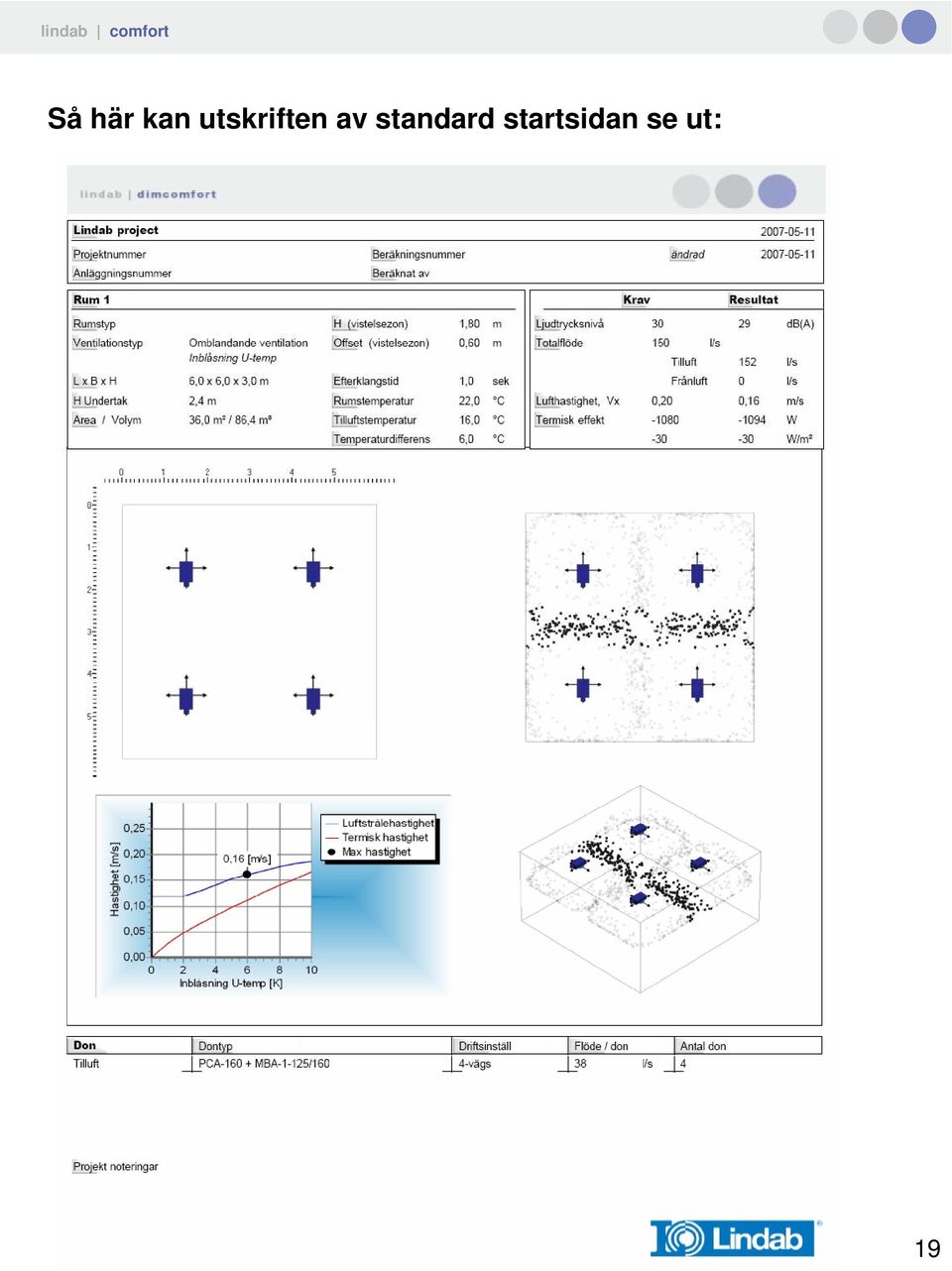

19 Så här kan utskriften av standard startsidan se ut: 19

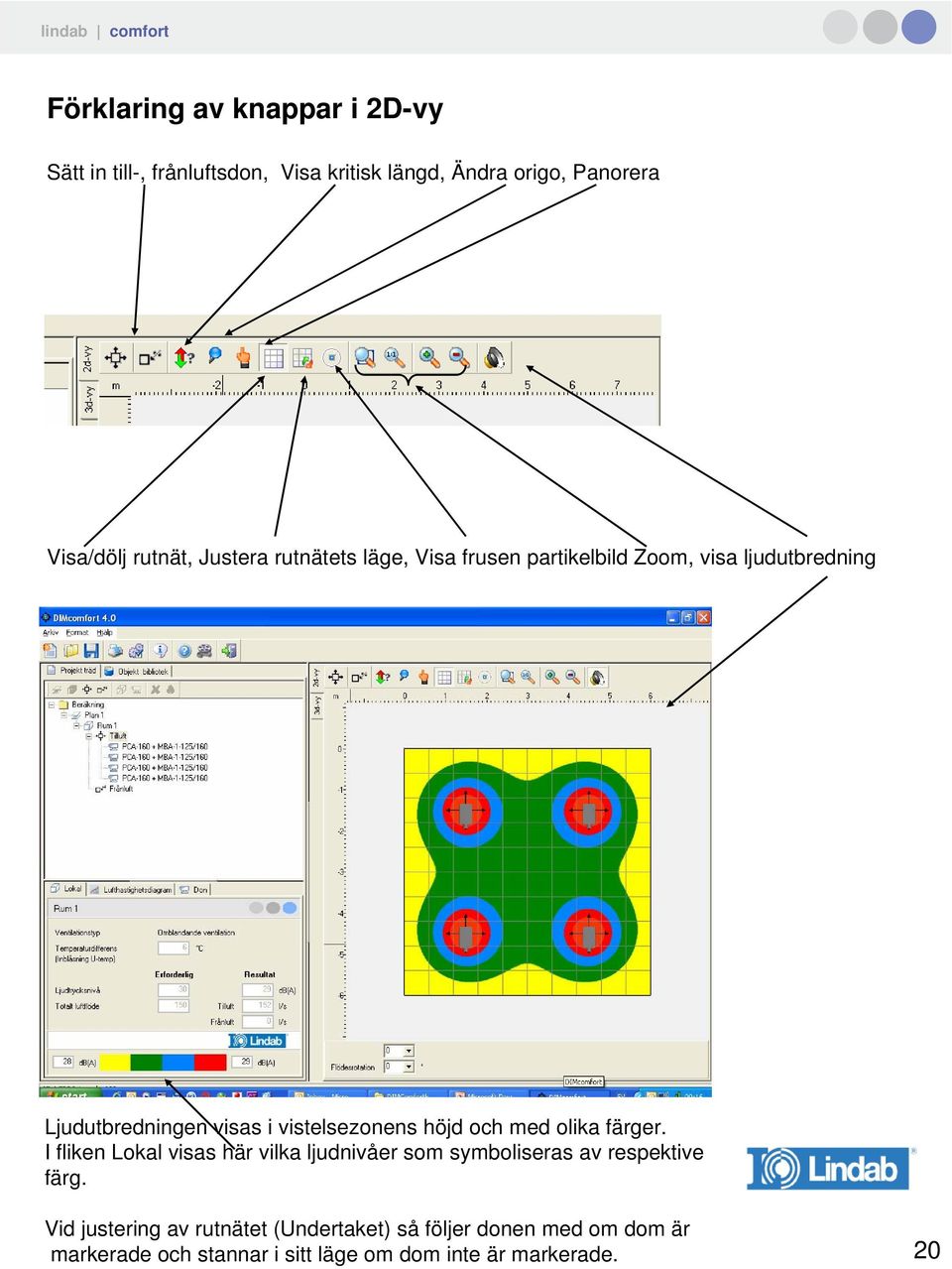

20 Förklaring av knappar i 2D-vy Sätt in till-, frånluftsdon, Visa kritisk längd, Ändra origo, Panorera Visa/dölj rutnät, Justera rutnätets läge, Visa frusen partikelbild Zoom, visa ljudutbredning Ljudutbredningen visas i vistelsezonens höjd och med olika färger. I fliken Lokal visas här vilka ljudnivåer som symboliseras av respektive färg. Vid justering av rutnätet (Undertaket) så följer donen med om dom är markerade och stannar i sitt läge om dom inte är markerade. 20

21 Förklaring av knappar i 3D-vy Visa/dölj väggar, Visa kritisk längd, rotera, panorera Fungerar ej vid trådmodell Visa/dölj rutnät, Visa frusen partikelbild, Vyer, zoom, Starta, stoppa partiklar 21

22 Och nedan en förklaring till de knapparna ni finner i övre vänstra hörnet: Öppna nytt projekt, Öppna ny beräkning, Spara beräkning, Skriv ut, Inställningar Info om programmet, Aktivera hjälptexter, Hjälpfilmer, Avsluta Fliken projektträd visar ett utforskarträd med era olika plan och rum, man kan alltså lägga in flera rum, (högerklicka på Plan 1) och spara i samma beräkning. Fliken Objekt bibliotek innehåller 3D objekt såsom bord, stolar, dörrar mm, vilket kan sättas in med drag-n-drop. Obs! Dessa är endast orienterande och påverkar inte beräkningarna. Att sätta in en dörr t.ex. Ger en omedelbar igenkännelse av de olika väggarnas läge. 22

23 Programinställningar Under symbolen programinställningar (visas i verktygsfältet med kugghjul) kan man bland annat ändra sina grundinställningar i programmet enligt nästa sida. 23

24 Om väggarna blir svarta, pga grafikkort skall dessa kryssas i och programmet startas om. Projektdata Programinställningar Projektenheter Projektfiler och mappar Genom att göra justeringar i dessa 4 rutor och klicka i Spara som default så gör ni inställningarna till förvalda framöver. Genom att klicka i denna i någon av flikarna blir alla 4 förvalda. 24
